Przeznaczenie

Urządzenie jest przeznaczone wyłącznie do koszenia muraw i trawników o powierzchni w otoczeniu domów mieszkalnych. Urządzenie jest przeznaczone do amatorskich prac w gospodarstwie domowym. Nie jest ono przeznaczone do stałego stosowania w celach zarobkowych. Każdy inny sposób używania urządzenia, który nie jest jednoznacznie określony jako dozwolony w niniejszej instrukcji obsługi, może spowodować uszkodzenie urządzenia i stanowić poważne zagrożenie dla użytkownika.

Urządzenie może być używane tylko przez osoby dorosłe. Dzieci i osoby nie znające instrukcji obsługi nie mogą używać urządzenia. Osoba obsługująca urządzenie lub jego

użytkownik odpowiada za wszelkie wypadki lub szkody poniesione przez innych ludzi albo uszkodzenia ich własności. Producent nie odpowiada za szkody wywołane niezgodnym z przeznaczeniem użytkowaniem lub nieprawidłową obsługą urządzenia.

Opis ogólny

Rysunki znajdziesz na stronach 2-5.

Zawartość opakowania

Ostrożnie wyjmij urządzenie z opakowania i sprawdź, czy w opakowaniu znajdują się wszystkie wymienione niżej części:

• Kosiarka do trawy
• złożona rękojeść
• Kosz na trawę
• Zestaw do mulczowania
• Boczny kanał wyrzutowy
• Zaciski kabla
• Akcesoria montażowe do mocowania Uchwytu
• skrócona instrukcja
• Instrukcja obsługi

Opis działania

Urządzenie jest napędzane wydajnym silnikiem 4-suwowym (Zongshen NP170 Easy Start). Obsługę urządzenia ułatwiają system Easy-Start z ssaniem automatycznym wyposażonym we włącznik temperaturowy, napęd na tylne koła i funkcja hamowania noża.

Urządzenie posiada wysokogatunkową obudowę z blachy stalowej, koszt na skoszoną trawę i składany uchwyt prowadzący. Użytkownik ma do dyspozycji cztery tryby pracy: koszenie z i bez kosza zbierającego, koszenie z mulczowaniem lub z bocznym wyrzutem trawy.

Przegład

1 Rękojeść

2 Dźwignia gazu
3 Dźwignia szybkiego mocowania
3a Nakrętka
4 Dolny trzonek
5 Cięgna Bowdena
6 Zacisk kablowy
7 Śruba z łbem gwiazdowym

7a Śruba zamkowa
8 Korek wlewu paliwa
9 Ostona silnika

10 Pompa paliwowa (Primer)

11 Gniazdo filtra powietrza

12 Filtr powietrza

13 Przednie kółka

14 Wtyk świecy zapłonowej

15 Ośłona wydechu

16 Wyrzut boczny z osłoną

17 Korek zbiornika oleju z miarką

18 Obudowa z blachy stalowej

19 Dźwignia do regulacji wysokości koszenia

20 Tylne kółka

21 Ostona

22 Kosz na trawę

22a Wskaźnik poziomu napełnienia na koszu na trawę

23 Prowadnica linki startowej

24 Uchwyt startera z linką

25 Dźwignia napędu

26 Zestaw do mulczowania

27 Boczny kanał wyrzutowy

28 Nakładki plastikowe

29 Stelaż kosza na trawę

G 30 Uchwyt na worek zbierający

31 Wlew paliwa

32 Świeca zapłonowa

33 Przyłącze przewodu wężowego

34 Nakrętka ustalająca cięgna Bowdena

35 Nakrętka regulacji cięgna Bowdena

Elementy ochronne

2 Pałąk zabezpieczający

Jego puszczenie zatrzymuje urządzenie.

21 Zderzak

chroni osobę obsługującą urządzenie przed odrzucanymi częściami i przypadkowym do- tknięciem noża podczas pracy bez kosza na trawę.

15 Ośłona wydechu

zapobiega zetknięciu się dłoni lub palnych przedmiotów z cym układem wydechowym.

16 + 27 Wyrzut boczny z osłoną nałem wylotowym

uniemożliwia wyrzucanie pokosu i części stałych na boki i ustawia pokos w jednej linii z boku urządzenia.

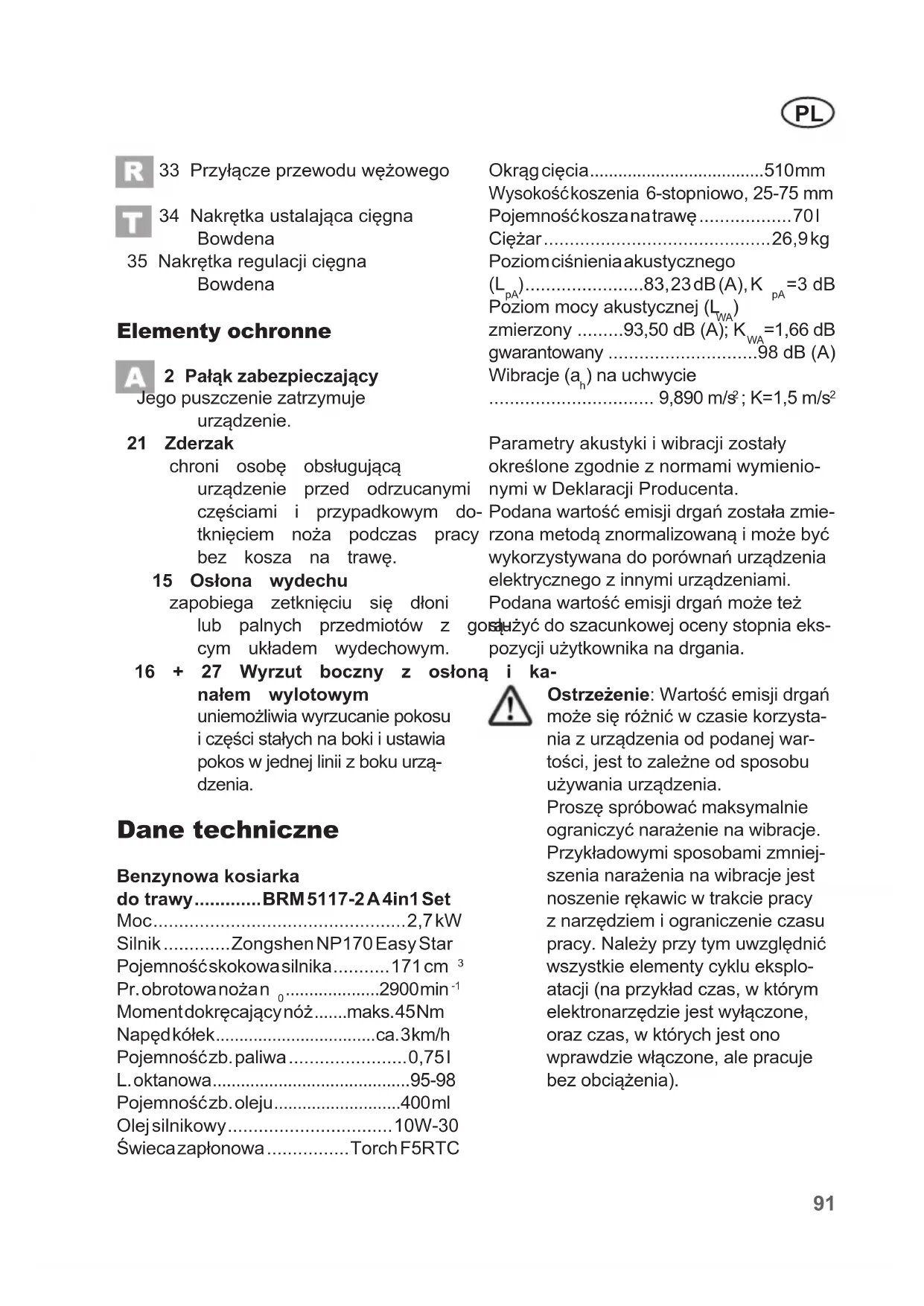

Dane techniczne

Benzynowa kosiarka

do trawy......BRM 5117-2A4in1 Set

Moc....2,7 kW

Silnik......Zongshen NP170 Easy Star

Pojemność skokowasilnika....171 cm ^3

Pr.obrotowanożan 0....2900min ^-1

Momentdokręcającynóż......maks.45Nm

Napęd kółek......ca.3km/h

Pojemność zb. paliwa 0,751

L.oktanowa....95-98

Pojemność zb. oleju....400ml

Olej silnikowy....10W-30

Świeca zapłonowa .... Torch F5RTC

Okrąg cięcia....510mm

Wysokośćkoszenia 6-stopniowo, 25-75 mm

Pojemność koszana trawę .....701

Cieżar....26,9 kg

Poziom ciśnienia akustycznego

(L_pA) 83,23dB(A), K_pA = 3 dB

Poziom mocy akustycznej ( L_WA )

zmierzony .....93,50 dB (A); K_WA=1,66 dB

gwarantowany 98 dB (A)

Wibracje (a _h ) na uchwycie

9,890 m/s ^2 ; K=1,5 m/s ^2

Parametry akustyki i wibracji zostały określone zgodnie z normami wymienionymi w Deklaracji Producenta.

lo- Podana wartość emisji drgań została zmie- cy rzona metodą znormalizowaną i może być wykorzystywana do porównań urządzenia elektrycznego z innymi urządzeniami.

Podana wartość emisji drgań może też

gosłużyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

i ka-

Ostrzeżenie: Wartość emisji drgań może się różnić w czasie korzystania z urządzenia od podanej wartości, jest to zależne od sposobu używania urządzenia.

Proszę spróbować maksymalnie ograniczyć narażenie na wibracje.

Przykładowymi sposobami zmniejszenia narażenia na wibracje jest noszenie rękawic w trakcie pracy z narzędziem i ograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie elementy cyklu eksploatacji (na przykład czas, w którym elektronarzędzie jest wyłączone, oraz czas, w których jest ono wprawdzie włączone, ale pracuje bez obciążenia).

PL

Piktogramy i symbole

Symbole na urządzeniu

zeżenie!

Przeczytaj instrukcję obsługi.

Niebezpieczeństwo zranienia przez wyrzucone części.

Trzymaj stojące obok osoby z da- leka od urządzenia.

Niebezpieczeństwo zranienia przez ostre noże! Trzymać stopy i nogi z daleka od noży.

Ostrożnie - trujące pary!

Nie używaj urządzenia w zamknię- tych pomieszczeniach.

Ostrożnie - benzyna jest palna!

Nie palić i trzymać z daleka od źródeł ciepła.

Ostrożnie - niebezpieczeństwo

zranienia! Przed pracami konser-

wtyczkę świecy zapłonowej.

Ostrożnie - gorące powierzchnie!

Niebezpieczeństwo oparzenia.

Ostrożnie - niebezpieczeństwo zranienia! Noś okulary ochronne i nauszniki ochronne.

Przed oddaleniem się od urządzenia wyłączyć silnik.

Nigdy nie należy kosić, gdy w pobliżu znajdują się inne osoby, w szczególności dzieci lub zwierzęta.

Nie wystawiaj urządzenia na deszcz. bieg noża tnącego. Ryzyko kontuzji.

Niebezpieczeństwo!

Trzymaj ręce i nogi w bezpie- cznej dległości

Poziom ciśnienia akustycznego L_WA w dB.

Okrąg cięcia

Symbole wskaźnik poziomu napełnienia

Piktogramy na uchwycie:

Włączanie urządzenia (ON):

Przyciągnąć dźwignię gazu

Wyłączanie urządzenia (OFF):

Zwolnić dźwignię gazu

Napęd kółek WŁ:

Przyciągnąć dźwignię napędu

Napęd kółek WYL:

Zwolnić dźwignię napędu

Piktogramy na wyrzucie bocznym:

Wskazówka związana z odbloko- waniem bocznej osłony, zanim będzie możliwe jej otwarcie

Piktogramy na pompie benzyny:

Pompa benzyny (Primer), przed uruchomieniem nacisnąć Start 3 razy.

Piktogramy pokrywy zbiornika:

maks. 10% etanolu

Piktogramy na korku zbiornika oleju:

OIL Informacja o wlewie oleju

Symbole na silniku:

Przeczytać instrukcję obsługi

Ostrzeżenie przed materiałami niebezpiecznymi pożarowo

Ostrożnie - trujące opary! Nie używać urządzenia w zamkniętych pomieszczeniach

10W30

Ostrożnie! Przed uruchomieniem urządzenia należy skontrolować poziom oleju. Stosować olej silnikowy 10W30

WARNING HOT SURFACE

Ostrożnie - gorące powierzchnie! Niebezpieczeństwo poparzenia

Informacja o gnieździe filtra powietrza

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu (w miejscu wykrzyknika objaśnienie nakazu) z informacjami na temat zapobiegania szkodom.

Znak informacyjny ze wskazówka- mi ułatwiającymi posługiwanie się urządzeniem.

Substancja łatwopalna

a drażniąco

Substancja szkodliwa dla zdrowia

tancja grożna dla środowiska

Dla Państwa bezpieczeństwa: Podczas uruchamiania stanąć za urządzeniem.

Zasady bezpieczeństwa

Ten rozdział zawiera podstawowe przepisy bezpieczeństwa dotyczące pracy z kosiarką spalinową.

OSTRZEŻENIE! Przeczytaj wszystkie zasady i instrukcje bezpieczeństwa. Niedokładne prze- strzeganie zasad i instrukcji bez- pieczeństwa może spowodować porażenie prądem, pożar i/lub inne ciężkie zranienia.

Wskazówki:

• Proszę uważnie przeczytać instrukcję obsługi. Proszę zapoznać się z możliwymi ustawieniami i zasadami prawidłowego użytkowania urządzenia.
• W przypadku wątpliwości dotyczących użycia urządzenia i zabronionych działań proszę zasięgnąć porady osoby zaznajomionej z jego obsługą.
• Zachować uważność, zwracać uwagę na to co się robi i zachować zdrowy rozsadek podczas pracy. Nie używać urządzenia w stanie zmęczenia, choroby lub bycia pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy z urządzeniem może doprowadzić do poważnych obrażeń ciała.
• To urządzenie nie może być użytkowane przez osoby o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych lub nieposiadających doświadczenia i/lub wiedzy; chyba, że osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub otrzymają od niej instrukcje w zakresie prawidłowej obsługi urządzenia.
• Należy zapewnić, aby dzieci nie bawiły się urządzeniem.
• Nigdy nie zezwalać na używanie urządzenia przez dzieci lub inne osoby, które nie zapoznały się z instrukcją obsługi. Lokalne przepisy mogą określić minimalny wiek użytkownika.
• Nigdy nie należy kosić, gdy w pobliżu znajdują się inne osoby, szczególnie dzieci, lub zwierzęta. Chwila nieuwagi może spowodować utratę kontroli nad urządzeniem.
• Proszę pamiętać, że użytkownik ponosi odpowiedzialność za wypadki z udziałem innych osób lub ich własności.

- Proszę przestrzegać zasad ochrony przez hałasem i lokalnych przepisów prawa.

Czynności przygotowawcze:

- Podczas koszenia nosić zawsze obuwie antypoślizgowe i długie spodnie. Nie koś boso ani w lekkich sandałach.

- Sprawdzić teren, na którym używamy urządzenia i usunąć z niego wszelkie przedmioty (np. kamienie, kije, druty, zabawki), które mogą zostać uchwycone i wyrzucone przez urządzenie.

- Ostrzeżenie: Benzyna jest bardzo łat- twopalna:

• przechowuj benzynę tylko w specjalnych, przeznaczonych do tego celu pojemnikach;
• tankuj urządzenie tylko na dworze, podczas wlewania benzyny nie pal tytoniu;
• benzynę należy włać przed uruchomieniem silnika. W czasie pracy silnika, albo przy bardzo gorącym urządzeniu, nie wolno otwierać korka zbiornika paliwa ani dolewać benzyny:
• jeżeli benzyna została rozlana, nie wolno podejmować próby uruchomienia silnika. Zamiast tego urządzenie odciągnąć z powierzchni zanieczyszczonej benzyną. Unikać jakichkolwiek prób uruchomienia silnika tak długo, aż pary benzyny całkowicie się ulotnią.
• Ze względów bezpieczeństwa zbiornik benzyny i inne korki i zamknięcia zbiornika benzyny należy wymieniać w razie uszkodzenia.

- Przed użyciem należy zawsze spraw- dzać wzrokowo, czy narzędzia tnące, trzpienie mocujące i cały mechanizm tnący nie są zużyte lub uszkodzone. W

celu wyeliminowania objawów niewy-ważenia zużyte lub uszkodzone narzędzia i trzpienie można wymieniać tylko w komplecie.

• Zachowuj ostrożność przy obsłudze urządzeń wyposażonych w więcej niż jedno narzędzie tnące - ruch jednego z noży może powodować obrót innych noży.
• Używaj tylko dostarczonych i zale- canych przez producenta części za- miennych i akcesoriów. Stosowanie części innych producentów prowadzi do natychmiastowej utraty uprawnień gwarancyjnych.

Manipulowanie urządzeniem:

• Nie pozwalaj silnikowi spalinowemu pracować w zamkniętych pomieszczeniach, w których może się gromadzić trujący tlenek węgla.
• Pracuj wyłącznie przy świetle dziennym lub przy dobrym oświetleniu sztucznym.
• W miarę możliwości unikaj koszenia mokrej trawy.
• Zwracać zawsze uwagę na bezpieczną pozycję, szczególnie na zboczach, hałdach odpadów, rowach i wałach. Zapewni to lepszą kontrolę urządzenia w nieoczekiwanych sytuacjach
  . - Zawsze pracuj w poprzek wzniesienia, nigdy do góry albo na dół.
• Zachowaj szczególną ostrożność przy zmianach kierunku ruchu na wzniesieniu.

• Nie pracuj na nadmiernie stromych wzniesieniach (max. 10°).

• Prowadź urządzenie tylko z szybkością idącego człowieka.

• Zachowuj szczególną ostrożność przy zawracaniu urządzenia i przeciąganiu go do siebie.
• Zawsze wyłączaj mechanizm tnący, jeżeli urządzenie trzeba przechylić

przy przenoszeniu, przy przechodzeniu przez inne powierzchnie niż trawa przy przenoszeniu urządzenia na koszone powierzchnie i wynoszeniu go ze sko- szonych powierzchni.

• Nie używaj urządzenia z uszkodzonymi elementami ochronnymi i kratkami ochronnymi oraz bez zamontowanych elementów ochronnych, takich jak zderzak i/lub pojemniki na trawę.
• Nie zmieniaj ustawienia regulatorów silnika i nie przeciążaj silnika.
• Przed uruchomieniem silnika odłącz od niego wszystkie narzędzia tnące i napędy.
• Uruchamiaj i naciskaj rozrusznik ostrożnie, zgodnie z instrukcjami producenta. Zachowuj wystarczającą odległość stóp od narzędzia tnącego.
• Przy uruchamianiu lub zapalaniu silnika urządzenie nie może być przechylone, chyba że konieczne jest przy tym podniesienie urządzenia. W takiej sytuacji przechyl urządzenie tylko na tyle, na ile jest to absolutnie konieczne; podnoś urządzenie po stronie przeciwnej do użytkownika.
• Nie uruchamiaj silnika, stojąc przed kanałem wyrzutowym.
• Włączaj silnik zgodnie z instrukcją i tylko trzymając stopy w bezpiecznej odległości od narzędzi tnących.
• Nigdy nie wkładaj rąk ani nóg w pobliżu obracających się części ani pod obracające się części. Trzymaj się zawsze z daleka od otworu wyrzutowego.
• Nigdy nie podnos ani nie noś urządzenia z pracującym silnikiem.
• Wyłącz silnik, odłącz wtyczkę świecy zapłonowej i upewnij się, że żadna z ruchomych części nie pracuje:

- przed usunięciem blokady lub oczyszczeniem kanału wyrzutowego,

- przed sprawdzeniem i oczyszczeniem urządzenia lub wykonaniem przy nim jakichkolwiek czynności,

PL

- jeżeli urządzenie trafiło na ciało obce. Sprawdź, czy urządzenie nie wykazuje uszkodzeń i wykonaj konieczne naprawy przed ponownym uruchomieniem urządzenia i rozpo-częciem pracy; - jeżeli urządzenie zaczyna silnie wi-brować, konieczne jest jego natych-miastowe sprawdzenie.

- Wyłącz silnik:

- zawsze, gdy zostawiasz urządzenie bez nadzoru; - przed zatankowaniem paliwa; - gdy urządzenie nie jest używane.

• Jeżeli silnik zgaśnie wskutek braku paliwa, należy zamknąć przepustnicę.
• Nigdy nie zostawiaj urządzenia bez opieki w miejscu pracy.
• Nie pracuj uszkodzonym, niekompletnym lub przebudowanym bez zgody producenta urządzeniem.

Nie używaj urządzenia do celów nie- zgodnych z jego przeznaczeniem.

- Nie pracować z urządzeniem w przypadku ryzyka uderzenia pioruna. Niebezpieczeństwo porażenia prądem elektrycznym.

Konserwacja i przechowywanie:

• Regularnie sprawdzaj, czy wszystkie nakrętki, trzpienie i śruby są dobrze dokręcone, a urządzenie znajduje się w bezpiecznym i sprawnym stanie.
• Nigdy nie przechowuj urządzeń z benzyną w zbiorniku wewnątrz budynków, w którym pary benzyny mogą się ze-tknąć z otwartym ogniem albo iskrami.
• Przed odstawieniem urządzenia w zamkniętym pomieszczeniu zaczekaj na ostygnięcie silnika. Istnieje niebezpieczeństwo pożaru.
• Aby zapobiec pożarowi, utrzymuj silnik, wydech i okolicę zbiornika paliwa w

stanie wolnym od trawy, liście czy wyciekającego oleju.

• Regularnie sprawdzaj, czy pojemnik na trawę nie jest wyrobiony albo nie został zgubiony.
• Ze względów bezpieczeństwa zużyte i uszkodzone części należy wymieniać na nowe. Wymieniaj uszkodzone tłumiki.
• Jeżeli musisz opróżnić zbiornik paliwa, zrób to na dworze.
• Obchodź się z urządzeniem starannie i ostrożnie. Dbaj o to, by narzędzia były zawsze ostre i czyste – umożliwia Ci to wydajniejszą i bezpieczniejszą pracę. Przestrzegaj przepisów konserwacji.
• Nie próbuj samodzielnie naprawiać urządzenia, jeżeli nie posiadasz potrzebnych do tego kwalifikacji. Wszelkie prace, które nie są podane w niniejszej instrukcji obsługi, mogą być wykonywane wyłącznie przez autoryzowane przez nas punkty serwisowe.
• Przechowuj urządzenie w suchym, zamkniętym i niedostępnym dla dzieci miejscu.
• Przechowuj urządzenie w suchym, zabezpieczonym przed pyłem i niedostępnym dla dzieci miejscu. Maszyny są niebezpieczne, gdy są używane przez osoby niedoświadczone.

Uruchamianie

Ostrożnie! Obracający się nóż. Wykonuj prace przy urządzeniu tylko przy wyłączonym silniku i nieruchomoym nożu.

Przed uruchomieniem urządzenia należy

• w razie potrzeby zdjąć nasadki ochronne
• zamontować dolny trzonek
• zamontować trzonek

• zamontować schowek na narzędzia

• w razie potrzeby zamontować kosz na trawę/ zestaw do mulczowania/boczny kanału wyrzutowego

• zamontować linkę startową
• wlać olej silnikowy
• wlać benzynę
• ewentualnie ustawić wysokość koszenia

Montaż dolnego trzonka

1. Rozłożyć dolny trzonek (4) razem z rękojeścią (1).

2. Następnie zamocować dolny trzonek (4) za pomocą śrub z łbem gwiazdowym (7) i śrub zamkowych (7a) do kosiarki. Określić żądane nachylenie, wybierając jedną z dwóch możliwych pozycji śrub.

Montaż trzonka rączki

Zwrócić uwagę, aby podczas montażu trzonka rączki nie zgnieść cięgien Bowdena (5).

1. Założyć uchwyt (1) na dolny trzonek (4).

2. Wsunąć gwint dźwigni szyb- komocującej (3) od zewnatrz przez otwory.

3. Wkręcić po jednej nakrętce (3a) na gwint dźwigni szybkozamy-kającej (3).
4. Zablokować dźwignie szybkomocujące (3), wciskając je w kierunku rękojeści (1). Dźwignie szybkomocujące (3) muszą przylegać do trzonka w sposób umożliwiający zamoco-wanie ich przy użyciu średniej siły. Poza tym należy zapewnić możliwość obracania dźwigni szybkomocującej w prawo w

celu jej zamocowania, lub w lewo w celu jej poluzowania.

1. Zamocować cięgna

Bowdena (5) za pomocą zacisku kablowego (6) na dolnym trzonku (4) (patrz ).

Montaż linki startowej

1. Pociągnąć dźwignię gazu (2) w kierunku rękojeści (1) i przytrzymać ją.

2. Pociągnij powoli linkę startową na uchwycie startera (24) w kierunku trzonka i zawiesić linkę startera w prowadnicy (23).

3. Zwolnić dźwignię gazu (2).

Demontaż/montaż kosza na trawę

Uwaga: Nie użytkować urządzenia bez całkowicie założonego kosza na trawę (22) lub osłony (21). Występuje niebezpieczeństwo obrażeń ciała!

Montaż kosza na trawę:

- Założyć plastikowe łączniki (28) na stelaż kosza na trawę (29).

Zakładanie kosza na trawę na urządzenie:

Przed użyciem kosza na trawę (22) należy zdjąć zestaw do mulczowania (26) i boczny kanał wyrzutowy (27) (patrz H). I

1. Podnieść osłone (21).

2. Chwycić kosz na trawę (22) za uchwyt do przenoszenia.

3. Zawiesić kosz na trawę (22) na przewidzianym do tego uchwy-

PL

cie na worek zbierający (30) z tyłu urządzenia.

1. Opuścić osłonę (21), która utrzymuje kosz na trawę we właściwym położeniu.

Zdejmowanie /opróżnianie kosza na trawę:

1. Zatrzymać silnik i odczekać do całkowitego zatrzymania się noża.
2. Podnieść osłone (21).
3. Wyciągnąć kosz na trawę (22) za uchwyt do przenoszenia.
4. Opróżnić kosz na trawę (Patrz rozdział: „Utylizacja / ochrona środowiska”).
5. Ponownie zamontować kosz na trawę.

Wskaźnik poziomu napełnienia

Z boku kosza na trawę ( G 22) umieszczony jest wskaźnik poziomu napełnienia ( G22a). Wskaźnik poziomu napełnienia działa tylko wtedy, gdy urządzenie jest uruchomione.

GO Wskaźnik poziomu napełnienia otwarty: Kosz na trawę jest pusty

STOP Wskaźnik poziomu napełnienia zamknięty: Kosz na trawę jest za- pełniony. Należy opróżnić kosz na trawę.

Zestaw do mulczowania

Przed użyciem zestawu do mulczowania (26) należy zdjąć boczny kanał wyrzutowy (27) (patrz „Boczny kanał wyrzutowy“ ).

H Zakładanie zestawu do mulczowania

1. Zdjąć kosz na trawę (G 22), jeśli jest założony.
2. Podnieść osłone (21).
3. Założyć zestaw do mulczowania (26) na uchwyt i wcisnąć pałąk (26a) zestawu do mulczowania (26). Pałąk (26a) zatrzaskuje się, wydając charakterystyczny dźwięk.

Zdejmowanie zestawu do mulczowania

1. Podnieść osłone (21).
2. Wcisnąć pałąk (26a)
3. zdjąć zestaw do mulczowania (26).

Boczny kanał wyrzutowy

Przed użyciem bocznego kanału wyrzutowego należy założyć zestaw do mulczowania (H26) i zdjąć kosz na trawę (G22).

Zakładanie bocznego kanału wyrzutowego

1. Odciągnąć element blokujący (16a) na osłonie (16) w lewą stronę.

2. Podnieść osłonę (16) po stronie wyrzutu bocznego.

3. Zawiesić boczny kanał wyrzutowy (27).
4. Odłożyć osłonę (16) po stronie wyrzutu bocznego. Osłona utrzymuje boczny kanał wyrzutowy (27) we właściwej pozycji.

Uzupełnianie oleju silnikowego

Ostrzeżenie! Olej silnikowy jest sub- stancją szkodliwą dla zdrowia i środo- wiska.

Sprawdzić przed każdym kosze- niem poziom oleju i dolać oleju silnikowego przed osiągnięciem dolnego punktu oznaczającego mi- nimalny poziom oleju.

Ustawić urządzenie na wytrzyma- łym, równym podłożu.

1. Odkręcić korek zbiornika oleju niarką (17).

2. Włać olej silnikowy do zbiornika oleju. Pojemność zbiornika na olej silnikowy wynosi 0,4 l. Sto-sować markowy olej.

3. Ponownie zamknąć korek zbiornika oleju (17).

Kontrola poziomu oleju

1. Odkręcić korek zbiornika oleju z miarką (17).

2. Wytrzeć miarkę czystą ścierką.

3. Włożyć korek zbiornika oleju z miarką (17) ponownie do oporu w zbiornik oleju.

4. Po wyciągnięciu miarki (17) od- czytać poziom oleju.

Poziom oleju musi się mieścić w polu między znacznikiem poziomu minimalnego i poziomu maksymalnego (maksymalnie 0,4 l oleju silnikowego w zbiorniku oleju).

1. Zamknąć zbiornik oleju za pomocą korka (17)

2. Wytrzeć ewentualnie rozlany olej silnikowy z kosiarki.

Wlewanie benzyny

Ostrzeżenie! Benzyna jest substancją palną, szkodliwą dla zdrowia i środowiska.

• Przechowuj benzynę tylko w odpowiednich pojemnikach;
• Tankuj urządzenie tylko na dworze, nigdy przy pracującym silniku czy gorącej maszynie;
• otwieraj pokrywę zbiornika ostrożnie, aby zredukować ciśnienie;
• przy tankowaniu nie pal;
• unikaj kontaktu ze skórą i wdychania par benzyny;
• wycieraj rozlaną benzynę.
• Trzymaj benzynę z daleka od iskier, otwartego płomienia i innych źródeł zapłonu.

- Nie używaj mieszanki benzynowo-olejowej.

• Używaj bezołowiowej benzyny normalnej lub Super. W przypadku stosowania biopaliwa dodatek etanolu nie może przekraczać 10%.
• Używaj tylko czystej, świeżej benzyny.
• Nie przechowuj benzyny przez okres dłuższy niż miesiąc, ponieważ powoduje to pogorszenie jej jakości.

Nie napełniać zbiornika całkowicie, aby benzyna miała miejsce na wypadek zwiększenia objętości.

PL

1. Odkręć korek zbiornika paliwa ( 5) ab

2. Włać benzynę do dolnej krawędzi wlewu paliwa (31).

3. Zakręcić korek zbiornika paliwa.
4. Wytrzeć resztki benzyny wokół korka.

Ustawianie wysokości cięcia

Urządzenie posiada 6 pozycji do ustawiania wysokości cięcia (w zakresie 25-75 mm):

1. Pociągnąć dźwignię (19) na ze- wnątrz i przestawić ją w żądane położenie.

2. Ponownie wcisnąć dźwignię do środka.

Prawidłowa wysokość koszenia wynosi w przypadku trawnika ozdobnego około 25 - 45 mm, w przypadku trawnika użytkowego około 40 - 65 mm.

Podczas pierwszego koszenia w sezonie należy wybrać dużą wysokość koszenia.

Obstuga

Nie da się uniknąć pewnej emisji hałasu przez urządzenie. Głośne prace należy wykonywać w odpowiednich, dopuszczonych porach. Przestrzegać obowiązujących ewentualnie pór ciszy i ograniczać czas pracy do niezbędnego minimum. W celu osobistej ochrony użytkownika i ochrony osób znajdujących się w pobliżu nosić odpowiednie ochronniki słuchu.

Ostrzeżenie! Benzyna jest sub- stancją palną.

Silnik należy uruchamiać w odległości co najmniej 3 metrów od miejsca, w którym była wlewana benzyna. Niebezpieczeństwo pożaru.

Urządzenie należy uruchamiać na stabilnym, równym podłożu, w miarę możliwości nie w wysokiej trawie. Należy się upewnić, czy zespół tnący nie dotyka innych przedmiotów lub ziemi.

Dla Państwa bezpieczeństwa: Podczas uruchamiania stanąć za urządzeniem.

Należy regularnie sprawdzać poziom benzyny i oleju (patrz „Uruchamianie“) i w odpowiednim czasie je uzupełniać.

Uruchamianie/zatrzymywanie silnika

Uruchamianie przy zimnym silniku:

1. Wcisnąć 3 razy Pompkę paliwa (10) (Primer)

1. Pociągnąć dźwignię gazu (2) w kierunku rękojeści (1) i przytrzymać ją.

2. Pociągnąć za uchwyt startera (24).

3. Kiedy silnik się uruchamia, należy powoli cofnąć uchwyt startera w prowadnicy linki startowej (23).

Podczas uruchamiania ze stanu ciepłego wciskanie pompy paliwo-wej (10) nie jest konieczne.

Zbyt często wciskanie pompy pa- liwowej powoduje przedostawanie się zbyt dużej ilości benzyny do gaźnika i trudności z uruchomie- niem silnika.

Zatrzymanie silnika:

- Zwolnić dźwignię gazu (2). Silnik wyłącza się i nóż zostaje wyhamowany.

Regularnie należy sprawdzać system zatrzymania noża.

Zwolnić dźwignię gazu (2). Silnik wyłącza się i nóż zostaje wyhamowany. Nóż musi zatrzymać w ciągu 7 sekund.

Koszenie

1. Uruchomić silnik (patrz „Uruchamianie/zatrzymywanie silnika”).

1. Napęd kółek:

WŁ: Pociągnąć dźwignię napę- du (25) w kierunku rękoje- ści (1), urządzenie zaczyna poruszać się w przód.

WYŁ: Zwolnić dźwignię gazu (25). Urządzenie za- trzymuje się.

Wskazówki dotyczące pracy z urządzeniem

Ogólne instrukcje pracy

• Koś możliwie suchą trawę, aby chronić podłoże trawnika.

• Ustaw głębokość koszenia tak, by nie przeciązać urządzenia.

• Prowadź urządzenie tylko z szybkością idącego człowieka po jak najprost-szych odcinkach. Aby nie pozostawiać nieskoszonych pasów trawy, prowadź kosiarkę tak, by jej tory zachodziły na siebie o kilka centymetrów.

• Nie przemieszczaj się do tyłu..
• Na wzniesieniach zawsze pracuj w poprzek wzniesienia.
• Jeżeli może zetkną się z ciałem obcym, natychmiast wyłącz silnik. Zaczekaj na zatrzymanie noża i sprawdź, czy urządzenie nie jest uszkodzone. Kontynuuj pracę tylko, jeżeli urządzenie nie jest uszkodzone.
• W czasie przerw w pracy i na czas transportu wyłącz urządzenie i zaczekaj na zatrzymanie noża.
• Po każdym użyciu oczyszczaj urządzenie zgodnie z opisem w rozdziale „Czyszczenie i konserwacja”.

Różnica między koszeniem a mulczowaniem trawnika

Podczas użytkowania zestawu do mulczowania (26) skoszona trwa nie wędruje do kosza na trawę lecz jest rozdrabniana i rozdzielana na powierzchni trawnika. Substancje odżywcze zawarte w skoszonej trawie ulegają rozkładowi pod wpływem działalności organizmów żyjących w glebie, tworząc obieg substancji odżywczych. Dzięki temu zmulczowana trawa nie wymaga tak częstego nawożenia.

Zasadniczo obowiązuje zasada, żeby trawę kosić względnie często, tak by na trawniku pozostawały niewielkie ilości zmulczowanego materiału.

Najlepiej jest zatem kosić trawnik raz w tygodniu i ustawiać kosiarkę w taki sposób, aby zmulczowany materiał stanowił jedynie ok. 40% całkowitej wysokości trawni-

PL

ka. Jeśli zmulczowany materiał pozostaje widoczny na powierzchni trawnika (na przykład podczas pierwszego koszenia w roku lub przy intensywnym wzroście), należy podczas prac stosować kosz na trawę (22).

Czyszczenie i konserwacja

Wykonywanie prac naprawczych i konserwacyjnych, które nie są wymienione w niniejszej instrukcji obsługi, należy zlecać specjali-stycznemu warsztatowi. Używaj tylko oryginalnych części zamien- nych Grizzly Tools.

Wszystkie prace konserwacyjne i oczyszczanie przeprowadzaj zasadniczo przy wyłączonym silniku i odłączonej wtyczce świecy zapłonowej. Niebezpieczeństwo zranienia!

Przed wszelkimi pracami konserwacyjnymi i oczyszczaniem zaczekaj, aż urządzenie wystygnie. Elementy silnika są gorące. Niebezpieczeństwo oparzenia!

Przy obchodzeniu się z nożem noś rękawice.

Ogólne prace związane z czyszczeniem i konserwacją na spodzie urządzenia:

Włożyć podkładkę pod kosiarkę spalinową.

Nie przechylac urządzenia na bok ani do przodu. Płyny eksploatacyjne mogą wyciec i może dojść do uszkodzenia silnika.

Należy zapewnić pomoc drugiej osoby do trzymania urządzenia, ze względu na niebezpieczeństwo opadnięcia urządzenia.

1. Wyciągnąć końcówkę kabla świecy zapłonowej (14).

2. Zdjąć kosz na trawę ( 22).

3. Zdjąć starter z linką (24).

4. Poluzować szybkozamykacze (3) i złożyć rękojeść (1).

Podczas składania należy zwra- cać uwagę, by nie zakleszczyć cięgien Bowdena (5).

1. Przechylić urządzenie do tyłu.

- Zawsze należy dbać o czystość urządzenia. Do czyszczenia używać szczotki lub ściereczki, nie używać jednak żadnych ostrych środków czyszczących ani rozpuszczalników.

Do czyszczenia silnika nie używać wody, może ona zanieczyścić układ paliwowy.

- Do czyszczenia górnej części wnęki noża można podłączyć wąż (patrz rys. 33).

- Po zakończeniu koszenia należy usunąć przywierające resztki roślin za pomocą kawałka drewna lub plastiku. W szczególności należy czyścić otwory wentylacyjne, otwór wyrzutowy i elementy przy nożu. Nie używać twardych ani ostro zakończonych przedmiotów, ponieważ mogą one uszkodzić urządzenie.

- Od czasu do czasu należy naoliwiać kółka.

- Przed każdym użyciem kosiarkę należy skontrolować pod kątem występowania widocznych usterek, takich jak luźne, zużyte lub uszkodzone części. Sprawdź prawidłowe zamocowanie wszystkich nakrętek, sworzni i śrub.

- Sprawdzić osłony i zabezpieczenia (A 2, 9, 15, 16, 21, 27) pod kątem uszkodzeń oraz prawidłowego zamo-cowania. W razie potrzeby należy je wymieniać.

Wymiana filtra powietrza

Nigdy nie używać urządzenia bez filtra powietrza. Pył i brud przedostają się wtedy do silnika i powodują uszkodzenia urządzenia.

Wyjmowanie filtra powietrza

1. Zdjąć wtyk świecy zapłonowej (14) (patrz „Konserwacja świecy zapłonowej”).
2. Otworzyć gniazdo filtra powietrza (11).
3. Wyjąć filtr powietrza (12).
4. Wyczyścić filtr powietrza (12) w wodzie z dodatkiem mydła.
5. Osuszyć filtr powietrza (12). W filtr powietrza wetrzeć kilka kropel świeżego oleju silnikowego.
6. Uszkodzony filtr powietrza wymienić na nowy (patrz „Części zamienne/ Wyposażenie dodatkowe”).

Wkładanie filtra powietrza

1. Włożyć filtr powietrza (12) do gniazda filtra powietrza (11).
2. Zamknąć gniazdo filtra powietrza (11).

Wymiana/ustawianie świecy zapłonowej

Zużyte świece zapłonowe lub za duży odstęp między elektrodami powodują spadek mocy silnika.

1. Zdjąć wtyk (14) ze świecy zapło- nowej (32) przez jednoczesnego pociąganie i obracanie.

2. Wykręcić świecę zapłonową (32) w kierunku przeciwnym do kierunku wskazówek zegara za pomocą klucza do świecie zapłonowych.

3. Za pomocą szczelinomierza (można kupić w specjalistycznych sklepach) sprawdzić odstęp między elektrodami. Odstęp ten musi wynosić 0,6 - 0,8 mm.

4. W razie potrzeby wyregulować odstęp, lekko wyginając elektro-dę świecy zapłonowej.

5. Oczyscić świecę zapłonową szczotką drucianą.

6. Oczyszczoną i wyregulowaną świecę zapłonową (32) wkręcić na miejsce lub wymienić uszkodzoną świecę zapłonową na nową.

7. Wkręcić świecę zapłonową (32) w kierunku zgodnym z kierunkiem wskazówek zegara za pomocą klucza do świecie zapłonowych. (zalecany moment dokręcania 20 Nm).

Wymienić olej silnikowy

Ostrzeżenie! Olej silnikowy jest sub- stancją szkodliwą dla zdrowia i środo- wiska.

Wymianę oleju silnikowego wykonywać przy rozgrzanym silniku.

Do wymiany oleju potrzebne są:

• Zestaw do wymiany oleju
• Pusty zbiornik na zużyty olej.

PL

- Pierwszą wymianę oleju silnikowego należy przeprowadzać po ok. 5 godzinach eksploatacyjnych, a następnie co 50 godzin eksploatacyjnych lub co roku.

- Zużyty olej należy utylizować zgodnie z zasadami ochrony środowiska (patrz „Utylizacja/ochrona środowiska“)

1. Wyciągnąć wtyk świecy zapłonowej (14).
2. Otworzyć korek zbiornika oleju (17).
3. Odpompować olej silnikowy pompą olejową (nie znajdują się w zakresie dostawy).
4. Dolać oleju silnikowego (patrz „Wlewanie oleju silnikowego”).

Ustawianie cięgna Bowdena

W przypadku przestawienia i zbyt dużego poluzowania cięgna Bowdena można je wyregulować.

1. Poluzować małą nakrętkę usta- lającą (34).

2. • Obracać nakrętkę regulacyjną (35) w kierunku przeciwnym do kierunku wskazówek zegara: Ciegno Bowdena skraca się.

- Obracać nakrętkę regulacyj- ną (35) zgodnie z kierunkiem wskazówek zegara: Ciegno Bowdena wydłuża się.

1. Dokręcić ręcznie śrubę ustalająca (34).

Kontrola noża

Uszkodzony lub niewyważony nóż należy przekazywać do wymiany

przez wykwalifikowany warsztat. Nieprawidłowymontaż może być przyczyną ciężkich obrażeń ciała.

Nigdy nie przechylać kosiarki z pełnym zbiornikiem benzyny lub oleju na bok bądź do przodu! Silnik ulega w ten sposób uszkodzeniu i unieważniona zostaje gwarancja.

Tępy nóż należy zawsze oddawać od naostrzenia w specjalistycznym zakładzie, ponieważ może on wykonać kontrolę niewyważenia.

Podczas kontaktu z nożem nosić rękawice..

- Wyciągnąć wtyk świecy zapłonowej (P14) i skontrolować nóż pod katem zużycia i uszkodzeń.

Regulacja gaźnika

Gaźnik jest wyregulowany fabrycznie na optymalną wydajność. Jeżeli konieczna jest dodatkowa regulacja gaźnika, zleć jej przeprowadzenie specjalistycznemu warsztatowi.

Przechowywanie

Ogólne zasady przechowywania

Nie przechowuj urządzenia z pełnym koszem na trawę. Przy ciepłej pogodzie trwa zacznie fermentować pod wpływem ciepła. Niebezpieczeństwo pożaru!

- Przed złożeniem urządzenia w magazynie oczyścić je.

• Przed odstawieniem urządzenia do pomieszczenia zamkniętego ostudzić silnik.
• Do przechowywania paliwa używać odpowiednich i dozwolonych pojemników.
• Urządzenie przechowywać w suchym, chronionym przed pyłem miejscu, poza zasięgiem dzieci.
• Aby urządzenie zajmowało podczas przechowywania mniej miejsca, można złożyć rękojeść w dół (patrz 1-4 „Czyszczenie i prace konserwacyjne na dole urządzenia", u)
• Nie osłaniać urządzenia workami nylonowymi, gdyż może to prowadzić do powstawania wilgoci i pleśni.

Przechowywanie podczas dłuższych przerw w pracy

Nieprzestrzeganie zasad prze- chowywania urządzenia może wywołać problemy z rozruchem lub trwałe uszkodzenia gaźnika przez resztki paliwa..

Zbiornika benzyny nie trzeba opróżniać, jeżeli do benzyny jest dodawany dodatek do paliw

• Opróżnij zbiornik paliwa w dobrze przewietrzanym miejscu.
• Opróżnij gaźnik: uruchom silnik i pozwól mu pracować, aż sam zgaśnie. Zaczekaj, aż silnik wystygnie.
• Wymień olej (patrz „Wymiana oleju silnikowego“).
• Zakonserwuj silnik:

• Wykręć świecę zapłonową (P32) (zobacz „Czyszczenie i konserwacja - Wymiana/regulacja świecy zapłonowej”).

• Przez otwór świecy zapłonowej wlej do komory silnika łyżkę stołową oleju silnikowego.

• Kilka razy powoli pociągnij linkę rozruchową (24), aby rozprowadzić olej w silniku. Kiedy wyciągnął bezpieczeństwa zacisk (2) aby rozprowadzić olej w silniku.
• Wkręć świecę zapłonową ( 32).

- Usuń zużyty olej i resztki benzyny zgodnie z przepisami o ochronie środowiska naturalnego (patrz „Utylizacja i ochrona środowiska“).

Utylizacja i ochrona środowiska

- Przekaż urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.

• Starannie opróżnij zbiornik benzy- ny i oleju i przekaż urządzenie do punktu recyklingu. Użyte w produkcji urządzenia elementy z tworzyw sztucznych i metalu można od siebie oddzielić i poddać osobnej utylizacji.
• Oddaj zużyty olej i resztki benzyny w punkcie recyklingu, nie wylewaj ich do kanalizacji ani do zlewu.

• Zwróć się po poradę do punktu sprzedaży urządzeń Grizzly Tools.

• Utylizację przesłanych nam urządzeń przeprowadzamy bezpłatnie.

• Nie wyrzucaj ściętej trawy do kontenera na śmieci; zakompostuj ją albo rozprowadź jako warstwę użyźniającą pod krzewami i drzewami.

Gwarancja

• Okres gwarancji na to urządzenie wynosi 2 lata od daty zakupu; gwarancja obejmuje tylko pierwszego nabywcę urządzenia. To urządzenie nie jest przeznaczone do zastosowania komercyjnego. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji.
  • Z zakresu gwarancji są wykluczone:

• Szkody wywołane przez naturalne zużycie, przeciążenie lub nieprawidłową obsługę.

• Urządzenia używane do prac zarobkowych.
• Uszkodzenia powstałe wskutek nie-przestrzegania instrukcji obsługi lub niezachowania interwałów czysz-czenia.

• Urządzenia, w które dokonywano ingerencji technicznych.

• Z zakresu gwarancji wyklucza się także uszkodzenia silnika, spowodowane stosowaniem nieprawidło-wego paliwa lub nieprawidłowego stosunku mieszania, oraz wszelkie uszkodzenia maszyny które zostały wywołane nieprawidłowym smarowaniem.

• Następujące części ulegają normalne- mu zużyciu i nie są objęte gwarancją: mechanizm tnący, świece zapłonowe, filtr powietrza, filtr paliwa, linka rozru- chowa.
• Proszę nie wysyłać urządzeń do naszych warsztatów serwisowych bez wcześniejjszego telefonicznego uzgodnienia, w przeciwnym razie mogą wystąpić koszty związane z odmową przyjęcia przesyłki.
• Uwaga: uszkodzonych urządzeń nie należy nigdy wysyłać z pełnym zbiornikiem paliwa i/lub oleju.

Koniecznie opróżnij wszystkie zbiorniki. Ewentual-ne szkody materialne (olej i/lub benzyna wypływa, gdy urządzenie leży na boku lub “do góry nogami”) i szkody pożarowe podczas transportu obciążają nadawcę.

• Naprawa lub wymiana urządzenia nie powoduje przedłużenia okresu gwarancji; świadczenie to, jak również fakt zamontowania części zamiennych, nie powoduje, że okres gwarancji zaczyna upływać od nowa. Dotyczy to również korzystania z serwisu w miejscu użytkowania urządzenia.
• Utylizację przesłanych nam urządzeń przeprowadzamy bezpłatnie.

Serwis naprawczy

• W przypadku uzasadnionej reklamacji prosimy o kontakt telefoniczny z naszym działem serwisowym. Tam uzyskacie Państwo więcej informacji na temat rozpatrzenia reklamacji.
  Prosimy nie przesyłać urządzeń do naszych warsztatów serwisowych bez wcześniejszych ustaleń telefonicznych, ponieważ w przeciwnym razie mogą zostać Państwo obciążeni kosztami związanymi z odmową przyjęcia urządzenia.
• Uwaga: Prosimy o niewysyłanie wadliwych urządzeń z napełnionym zbiornikiem paliwa lub oleju. Należy koniecznie opróżnić zbiornik. Za ewentualne szkody rzeczowe (wyciek oleju / benzyny, gdy urządzenie zostanie położone na boku lub do góry nogami) wzgl. szkody na skutek pożaru podczas transportu odpowiada materialnie nadawca przesyłki.
• Naprawa lub wymiana urządzenia nie powoduje przedłużenia okresu

gwarancji. Ponadto tego typu usługa lub montaż jakichkolwiek części zamiennych nie powoduje, że okres gwarancji rozpoczyna swój bieg od nowa. Dotyczy to także przypadków usług serwisowych realizowanych na miejscu.

- Utylizację przesłanych przez Państwa uszkodzonych urządzeń wykonujemy bezpłatnie.

Czasokresy konserwacyjne

Regularnie wykonuj prace konserwacyjne wymienione w tabeli „Czasokresy konserwacyjne”. Regularna konserwacja przedłuża żywotność urządzenia. Ponadto pozwala ona na uzyskanie optymalnej wydajności cięcia oraz zapobiega wypadkom.

Tabela czasokresów konserwacyjnych

Prace konserwacyjne (zob. „Czyszczenie i konserwacja”)	Przed Po		po pierwszych 5 godz.	po 8 godz.	po 50 godz.	co rok
	pracą/pracy
Kontrola i dokręcenie śrub, nakrętek, sworzni	√
Kontrola poziomu oleju/benzyny, w razie potrzeby uzupełnienie oleju/benzyny	√			√
Oczyszczenie elementów ob-sługowych i okolicy tłumika		√		√
Wymiana oleju silnikowego			√ √	√
Wymiana filtra powietrza ^a						√
Oczyszczenie/regulacja/wy-miana świecy zapłonowej				√		√
Kontrola tłumika i wychwytu iskier					√	√
Oczyszczenie pneumatyczne-go układu chłodzenia ^a						√

^a przy dużych ilościach pyłu lub silnym zabrudzeniu czyścić częściej

Części zamienne/Akcesoria

Części zamienne i akcesoria można zakupić na www.grizzlytools.shop

W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz „Service- Center„).

Odszukiwanie błędów

Problem Możliwa	przyczyna Sposób usunięcia
Silnik nie uruchamia się	Za mało benzyny w zbiorniku Wlej benzynę
	Nieprawidłowa kolejność czynności	Zastosuj się do podanych w niniejszej instrukcji obsługi wskazówek dotyczących uruchamiania silnika (patrz „Obsługa”).
	Wtyczka świecy (P 14) nie-prawidłowo podłączona Świeca pokryta sadzą (32)	Podłącz wtyczkę świecyOczyść, wyreguluj lub wymień świe-cę zapłonową (patrz „Czyszczenie i konserwacja”)
	Nieprawidłowo ustawiona mie-szanka w gaźniku	Zleć wyregulowanie gaźnika specja-listycznemu warsztatowi
Silnik uruchamia się, ale urządze-nie nie pracuje z pełną mocą	Zabrudzony filtr powietrza (S 12)	Wymień filtr powietrza (patrz „Czysz-czenie i konserwacja”)
	Nieprawidłowo ustawiona mie-szanka w gaźniku	Zleć wyregulowanie gaźnika specja-listycznemu warsztatowi
Silnik pracuje nieregularnie, przerywa	Nieprawidłowo ustawiona mie-szanka w gaźniku	Zleć wyregulowanie gaźnika specja-listycznemu warsztatowi
	Świeca pokryta sadzą (P 32)	Oczyść, wyreguluj lub wymień świe-ce zapłonowe (patrz „Czyszczenie i konserwacja”)
Silnik przegrzewa się	Zatkane szczeliny wentylacyjne	Oczyść szczeliny wentylacyjne
	Nieprawidłowa świeca zapłon-wa (P 32)	Wymień świecę zapłonową
	Za mało oleju w silniku Uzupełnij	olej (patrz „Uruchamianie“)
Napęd nie włącza się	Rozregulowane cięgno (A 5)	Ustawić cięgno Bowdena lub zlecić jego ustawienie w specjalistycznym warsztacie
Efekty pracy są niezadowalające lub silnik pracuje ciężko	Za krótka lub za wysoka trawa	Zmień wysokość cięcia (patrz „Regulacja wysokości koszenia“)
	Nóż jest stępiony	Zleć naostrzenie lub wymianę noża specjalistycznemu warsztatowi
	Nóż zablokowany przez trawę, pełny kosz Zatkany kanał wyrzutowy	Usuń trawę (patrz „Czyszczenie i konserwacja”)
Nóż się nie obraca	Nóż zablokowany przez trawę	Usuń trawę
	Nóż nieprawidłowo zamonto- wany	Zleć montaż noża specjalistycznemu warsztatowi
Nietypowe odgło- sy, stukanie lub wibracje	Nóż nieprawidłowo zamonto- wany	Zleć wymianę noża specjalistyczne- mu warsztatowi
	Uszkodzony nóż

1. Idėkite oro filtrą (12) i oro filtro dėžutę (11).
2. Vél uždarykite oro filtro děžutę (11).

Opis funkcie ....189

Prehl'ad 189

Ochranné zariadenia....190

	Tłumaczenie oryginalnej deklaracji zgodności WE
Niniejszym oświadczamy, że konstrukcjaBenzynowa kosiarka do trawytypu BRM 5117-2 A 4in1 SetNumer partii: B-52003
spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:
EN ISO 5395-2:2013+A1:2016+A2:2017EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC: poziom mocy akustycznejgwarantowany: 98 dB(A)zmierzony: 93,50 dB(A)Zastosowana procedura oceny zgodności odpowiada załącznikowi VI/ 2000/14/EC i 2005/88/ECPlacówka zgłoszenia: TÜV Rheinland LGA Products GmbH, No. 0197
Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany02.02.2022	Christian FrankOsoba upoważniona do sporządzania dokumentacji technicznej

Tłumaczenie oryginalnej deklaracji zgodności WE

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

Vista esplosa • Rysunki eksplozyjne

Výkres sestavení • Trimatis vaizdas

informativ • informative • informatief • informatif • pouczający
