BEDIENUNGSANLEITUNG BRM 51172 A Grizzly

DE Originalbetriebsanleitung....7

Bitte lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

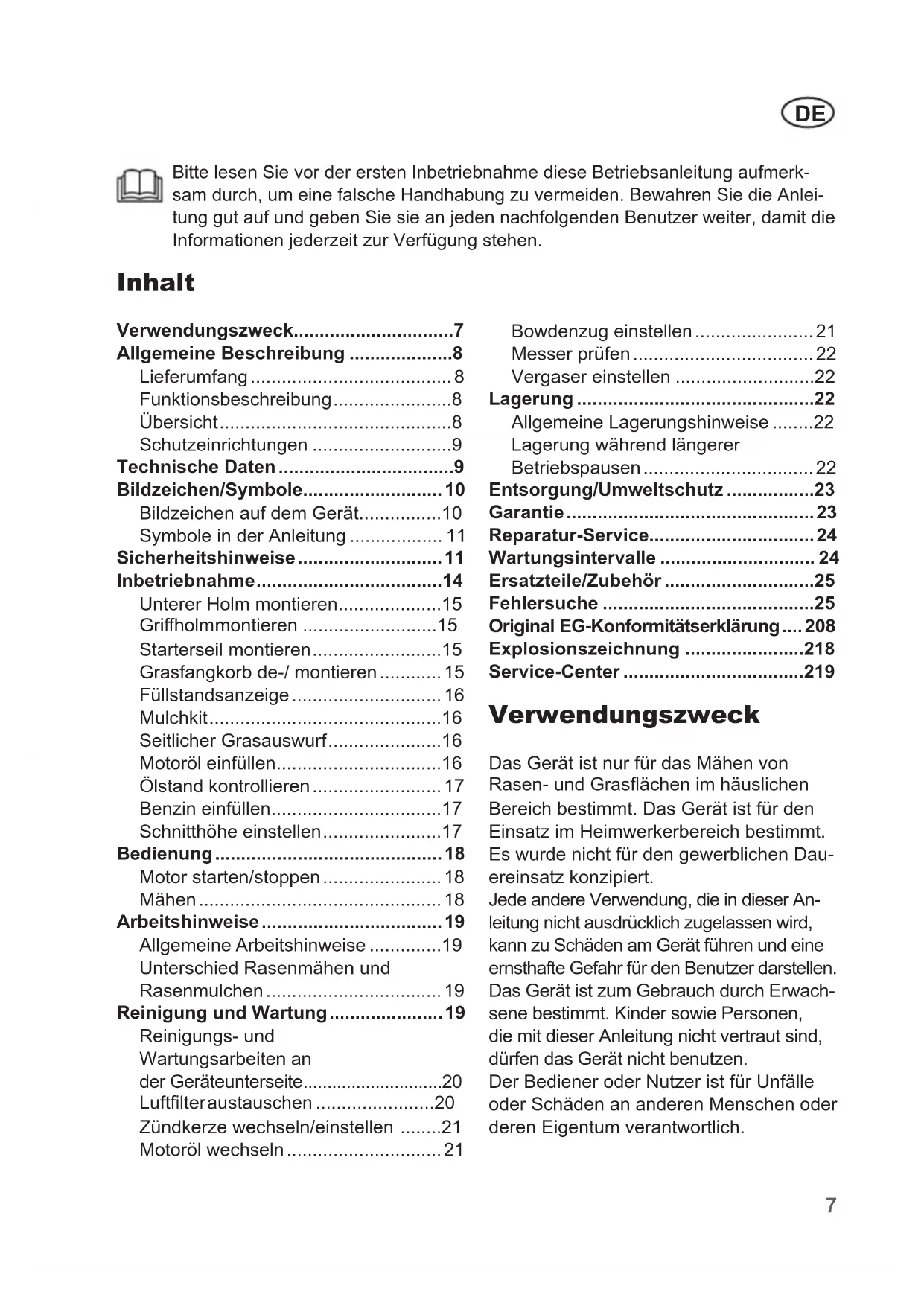

Inhalt

Verwendungszweck......7

Allgemeine Beschreibung ....8

Lieferumfang 8

Funktionsbeschreibung......8

Übersicht......8

Schutzeinrichtungen 9

Technische Daten....9

Bildzeichen/Symbole.... 10

Bildzeichen auf dem Gerät......10

Symbole in der Anleitung 11

Sicherheitshinweise....11

Inbetriebnahme....14

Unterer Holm montieren....15

Griffholmmontieren ....15

Starterseil montieren....15

Grasfangkorb de-/ montieren ..... 15

Füllstandsanzeige 16

Mulchkit....16

Seitlicher Grasauswurf....16

Motoröl einfüllen....16

Ölstand kontrollieren 17

Benzin einfüllen....17

Schnitthöhe einstellen....17

Bedienung....18

Motor starten/stoppen 18

Mähen 18

Arbeitshinweise....19

Allgemeine Arbeitshinweise .....19

Unterschied Rasenmähen und

Rasenmulchen....19

Reinigung und Wartung....19

Reinigungs- und

Wartungsarbeiten an

der Geräteunterseite....20

Luftfilteraustauschen 20

Zündkerze wechseln/einstellen .....21

Motoröl wechseln 21

Bowdenzug einstellen....21

Messer prüfen 22

Vergaser einstellen ....22

Lagerung 22

Allgemeine Lagerungshinweise .....22

Lagerung während längerer

Betriebspausen 22

Entsorgung/Umweltschutz ......23

Garantie 23

Reparatur-Service....24

Wartungsintervalle 24

Ersatzteile/Zubehör 25

Fehlersuche ....25

Original EG-Konformitätserklärung .... 208

Explosionszeichnung ....218

Service-Center 219

Verwendungszweck

Das Gerät ist nur für das Mähen von

Rasen- und Grasflächen im häuslichen

Bereich bestimmt. Das Gerät ist für den

Einsatz im Heimwerkerbereich bestimmt.

Es wurde nicht für den gewerblichen Dauereinsatz konzipiert.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird

kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf den Seiten 2 bis 5.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Rasenmäher
• Grasfangkorb
• Mulchkit
• Seitenauswurfkanal
• Kabelklemme
• Montagezubehör für die Holmbefestigung
• Kurzanleitung
• Betriebsanleitung

- zusammengeklappter Griffholm

Funktionsbeschreibung

Das Gerät wird mit einem leistungsfähigen 4-Takt-Motor (Zongshen NP170 Easy Start) angetrieben. Das Easy-Start-System mit temperaturgeregeltem Automatikchoke, der Hinterradantrieb und die Messerbremsfunktion erleichtern die Bedienung des Gerätes.

Das Gerät ist mit einem hochwertigen Stahlblechgehäuse und einem zusammenklappbaren Griffholm ausgestattet. Dem Anwender stehen vier Betriebsarten zur Verfügung: Mähen mit und ohne Grasfangkorb, Mulchmähen oder Mähen mit seitlichem Grasauswurf.

Übersicht

1 Griffholm

2 Sicherheitsbügel

3 Schnellspannhebel 3a Mutter

4 Unterer Holm

5 Bowdenzüge

6 Kabelklemme

7 Sterngriffschraube

7a Schlossschraube

8 Tankdeckel

9 Motorabdeckung

10 Benzinpumpe (Primer)

11 Luftfilterbox

12 Luftfilter

13 Vorderräder

14 Zündkerzenstecker

15 Auspuffschutz

16 Seitenauswurf mit Prallschutz

17 Öltankkappe mit Ölmessstab 18 Stahlblechgehäuse

19 Hebel zur Schnitthöhen-Einstellung

20 Hinterräder

21 Prallschutz

22 Grasfangkorb

22a Füllstandsanzeige Grasfangkorb

23 Starterseil-Führung

24 Startergriff mit Seil

25 Antriebsbügel

26 Mulchkit

27 Seitenauswurfkanal

28 Kunststofflaschen

29 Grasfangkorbgestänge

30 Grasfangkorbaufnahme

31 Einfüllstutzen

32 Zündkerze

33 Schlauchanschluss

34 Feststellmutter Bowdenzug

35 Einstellmutter Bowdenzug

Schutzeinrichtungen

2 Sicherheitsbügel

Bei Loslassen des Sicherheitsbügels stoppt das Gerät.

21 Prallschutz

schützt die Bedienperson vor weggeschleuderten Teilen und vor unbeabsichtigter Messerberührung, wenn ohne Grasfangkorb gemäht wird.

15 Auspuffschutz

verhindert, dass Hände oder brennbare Materialien mit einem heißen Auspuff in Kontakt kommen.

16 + 27 Seitenauswurf mit Prallschutz und Seitenauswurfkanal

verhindert das seitliche Weg- schleudern von Rasenschnitt und festen Teilen und reiht den Rasen- schnitt seitlich auf.

Technische Daten

Benzin-

Rasenmäher.....BRM 5117-2 A 4in1 Set

Leistung 2,7 kW

Motor ...... Zongshen NP170 Easy Start

Motorhubraum 171 cm ^4

Messerdrehzahl n_0 .....2900 min ^-1

Anzugsdrehmoment Messer...max. 45 Nm

Radantrieb......ca. 3 km/h

Volumen Benzintank....0,75 l

Oktanzahl 95-98

Volumen Öltank 400 ml

Motoröl.... 10W-30

Zündkerze.....Torch F5RTC

Schnittbreite....510 mm

Schnitthöhe......6-stufig, 25-75 mm

Volumen Grasfangkorb....70 l

Gewicht.... 26,9 kg

Schalldruckpegel

(L_pA) .....83,23 dB (A), K_pA=3 dB Schallleistungspegel ( L_WA )

Gemessen .....93,50 dB (A); K_WA=1,66 dB Garantiert.....98 dB (A)

Vibration ( a_n ) am Handgriff 9,890 m/s ^2 ; K=1,5 m/s ^2

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Gerätes mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Gerätes von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Gerät verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Bildzeichen/Symbole

Bildzeichen auf dem Gerät

Warnung!

Bedienungsanleitung lesen.

Verletzungsgefahr durch weggeschleuderte Teile.

Umstehende Personen von dem Gerät fernhalten.

Verletzungsgefahr durch scharfe Messer!

Füße und Hände fernhalten.

Vorsicht - Giftige Dämpfe!

Gerät nicht in geschlossenen Päumen betreiben.

Vorsicht - Benzin ist brennbar! rauchen und Wärmequellen fernhalten.

Vor Wartungsarbeiten Motor ausschalten und Zündkerzenstecker ziehen.

cht - Heiße Flächen!

Verbrennungsgefahr.

ht Verletzungsgefahr!

Tragen Sie Augen- und Gehörschutz.

Stellen Sie den Motor ab wenn Sie das Gerät verlassen.

Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

Gerät nicht der Feuchtigkeit aussetzen.

nmähermesser läuft nach.

Verletzungsgefahr!

Gefahr!

Hände und Füße fernhalten.

Angabe des Schallleistungspegels L_WA in dB.

Bildzeichen auf der Füllstandsanzeige am Grasfangkorb.

Bildzeichen am Griffholm:

Gerät einschalten (ON):

Sicherheitsbügel heranziehen.

Gerät ausschalten (OFF):

Sicherheitsbügelloslassen.

Radantrieb ein:

Antriebsbügel heranziehen

Radantrieb aus:

Antriebsbügel loslassen

Bildzeichen am Seitenauswurf mit Prallschutz:

Hinweis den seitlichen Prallschutz zu entriegeln bevor er geöffnet werden kann

Bildzeichen an der Benzinpumpe:

Benzinpumpe (Primer) vor dem Start 3x drücken.

Bildzeichen am Tankdeckel:

max. 10% Ethanol

Bildzeichen an der Öltankkappe:

OIL Hinweis auf Öleinfüllstutzen

Bildzeichen auf dem Motor:

Betriebsanleitung lesen

Warnung vor feuergefährlich en Stoffen

Vorsicht - Giftige Dämpfe! Gerät nicht in geschlossenen Räumen betreiben

10W30

Vorsicht! Vor dem Start Ölstand prüfen. Verwenden Sie 10W30 Motoröl

WARNING

HOT SURFACE

Vorsicht - Heiße Oberfläche!

Verbrennungsgefahr.

Hinweis auf Luftfilterbox

Symbole in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens ist das Gebot er-läutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Hochentzündlich

Reizend

Gesundheitsschädlich

Umweltgefährlich

Stehen Sie hinter dem Gerät, wenn Sie es starten.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Benzinrasenmäher.

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Lassen Sie sich bei Unsicherheiten im Gebrauch des Gerätes schulen.

Hinweise:

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr

DE

Anweisungen, wie das Gerät zu be- nutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch des Gerätes vertraut.

- Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

- Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

- Denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

- Beachten Sie den Lärmschutz und örtliche Vorschriften.

Vorbereitende Maßnahmen:

- Während des Mähens sind immer rutschfestes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten Sandalen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Das Tragen geeigneter Kleidung verringert das Risiko von Verletzungen.

- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie alle Gegenstände (z.B. Steine, Stöcke, Drähte, Spielzeug), die erfasst und weggeschleudert werden können.

- Warnung: Benzin ist hochgradig entflammbar. Feuer oder Explosionen können zu schweren Verbrennungen führen:

• bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf;
• tanken Sie nur im Freien und rauchen Sie nicht während des Einfüllvorgangs;
• Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißem Gerät darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
• falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben;
• aus Sicherheitsgründen sind Benzintank- und andere Tankverschlüsse bei Beschädigung auszutauschen.

- Ersetzen Sie defekte Schalldämpfer.

- Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

- Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

- Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen kann zu Verletzungen führen und führt zum sofortigen Verlust des Garantieanspruches.

Handhabung:

• Lassen Sie den Verbrennungsmotor nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.
• Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. Ein unbeleuchteter Arbeitsbereich kann zu Unfällen führen.
• Vermeiden Sie wenn möglich den Einsatz des Gerätes bei nassem Gras.

• Achten Sie immer auf einen sicheren Stand, besonders an Hängen, Müllhalden, Gräben und Deichen. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts.

• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

• Mähen Sie nicht an übermäßig steilen Hängen (max. 10°).

• Führen Sie das Gerät nur im Schritttempo.

• Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder es zu sich heranziehen.
• Halten Sie das Schneidwerkzeug an, wenn das Gerät gekippt werden muss, zum Transport über andere Flächen als Gras und wenn das Gerät von und zu der zu mähenden Fläche bewegt wird.
• Benutzen Sie niemals das Gerät mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z.B. Prallschutz und/oder Grasfangeinrichtungen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

• Ändern sie nicht die Reglereinstellung des Motors oder überdrehen Sie ihn nicht. Sie könnten das Gerät beschädigen.

• Bevor Sie den Motor starten, kuppeln Sie alle Schneidwerkzeuge und Antriebe aus.

• Starten oder betätigen Sie den Anlassschalter mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu dem Schneidwerkzeug. Es besteht Verletzungsgefahr.
• Beim Starten oder Anlassen des Motors darf das Gerät nicht gekippt werden, es sei denn, das Gerät muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie das Gerät nur so weit, wie es unbedingt erforderlich ist und heben Sie nur die vom Benutzer abgewandte Seite hoch.
• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.
• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
• Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung. Ein Moment der Unachtsamkeit bei Benutzung des Gerätes kann zu schweren Verletzungen führen.
• Heben oder tragen Sie niemals das Gerät mit laufendem Motor.

• Stellen Sie den Motor ab, ziehen Sie den Zündkerzenstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen:

• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen;

• bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten;
• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen

DE

Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten;

- falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

• Stellen Sie den Motor ab

- wenn Sie das Gerät verlassen;

- bevor Sie nachtanken;

- Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät.

Der Gebrauch von Maschinen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

- Arbeiten Sie nicht mit dem Gerät bei Blitzschlaggefahr. Gefahr durch elektrischen Schlag.

Wartung und Lagerung:

- Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

- Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können.

- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen. Es besteht Brandgefahr.

- Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff und den Bereich um den Kraftstofftank frei von Gras, Blättern oder austretendem Fett (Öl).

- Prüfen Sie regelmäßig die Grasfang-einrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.

- Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Ersetzen Sie defekte Schalldämpfer.

- Falls der Kraftstofftank zu entleeren ist, sollte dies im Freien erfolgen.

- Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

- Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von von uns ermächtigten Kundendienststellen ausgeführt werden.

- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Maschinen sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

Inbetriebnahme

Vorsicht! Rotierendes Messer. Nehmen Sie Arbeiten am Gerät nur bei abgeschaltetem Motor und stillstehendem Messer vor.

Bevor Sie das Gerät starten können, müssen Sie

• ggf. die Schutzkappen abnehmen
• den unteren Holm montieren
• den Griffholm montieren
• die Werkzeugablage montieren
• ggf. den Grasfangkorb/das Mulchkit/ den Seitenauswurfkanal montieren
• das Starterseil montieren
• Motoröl einfüllen
• Benzin einfüllen
• ggf. die Schnitthöhe einstellen

Unterer Holm montieren

1. Klappen Sie den unteren Holm (4) zusammen mit dem Griffholm (1) aus.

2. Befestigen Sie dann den unteren Holm (4) mit den Sterngriffschrauben (7) und Schlossschrauben (7a) am Rasenmäher. Bestimmen Sie dabei die gewünschte Neigung des Holms indem Sie eine der möglichen Schraubenpositionen wählen.

Griffholm montieren

Achten Sie darauf, dass bei der Montage des Griffholms die Bowdenzüge (5) nicht gequetscht werden.

1. Setzen Sie den Griffholm (1) auf den unteren Holm (4).

2. Schieben Sie das Gewinde des Schnellspannhebels (3) von außen durch die Bohrlöcher.

3. Drehen Sie jeweils ein Mutter (3a) auf das Gewinde der Schnellspanhebel (3).

4. Verriegeln Sie die Schnellspannhebel (3), indem Sie diese in Richtung Griffholm (1) drücken. Die Schnellspannhebel (3) müssen so am Holm anliegen, dass ein Spannen mit mittlerer Kraft erfolgen kann. Ansonsten muss der Schnellspannhebel zum Spannen im Uhrzeigersinn gedreht werden oder gegen den Uhrzeigersinn gelockert werden.

5. Befestigen Sie die Bowden züge (5) mit Hilfe der Kabelklemme (6) am unterern Holm (4) (siehe).

Starterseil montieren

1. Ziehen Sie den Sicherheitsbügel (2) in Richtung Griffholm (1) und halten Sie ihn.

2. Ziehen Sie langsam das Starter-seil am Startergriff (24) in Richtung Holm und hängen Sie das Starterseil in die Führung (23) ein.

3. Lassen Sie den Sicherheitsbügel (2) los.

Grasfangkorb de-/ montieren

Achtung: Gerät nicht ohne vollständig angebrachten Grasfangkorb (22) oder ohne Prallschutz (21) betreiben. Verletzungsgefahr!

Grasfangkorb zusammenbauen:

- Stülpen Sie die Kunststoffflaschen (28) über das Grasfangkorbgestänge (29).

Grasfangkorb am Gerät anbringen:

Vor der Nutzung des Grasfang-korbs (22) muss das Mulchkit (26) und der Seitenauswurfkanal (27) entfernt sein (siehe H, I).

1. Heben Sie den Prallschutz (21) an.

2. Fassen Sie den Grasfang-korb (22) am Tragegriff.

3. Hängen Sie den Grasfang- korb (22) in die dafür vorgesehe- ne Grasfangkorbaufnahme (30) an der Rückseite des Gerätes ein.

4. Legen Sie den Prallschutz (21) ab, er hält den Grasfangkorb in Position.

Grasfangkorbabnehmen/entleeren:

1. Stoppen Sie den Motor und warten Sie den Stillstand des Messers ab.
2. Heben Sie den Prallschutz (21) an.
3. Nehmen Sie den Grasfang- korb (22) am Tragegriff heraus.
4. Entleeren Sie den Grasfangkorb (siehe Kapitel „Entsorgung/Umweltschutz“).
5. Montieren Sie den Grasfang- korb wieder.

Füllstandsanzeige

Am Grasfangkorb (G 22) ist eine Füllstandsanzeige (22a) angebracht. Die Füllstandsanzeige funktioniert nur, wenn das Gerät in Betrieb ist.

GO Füllstandsanzeige geöffnet: Grasfangkorb leer

STOP Füllstandsanzeige geschlossen: Grasfangkorb gefüllt. Der Grasfangkorb muss geleert werden.

Mulchkit

Vor der Nutzung des Mulchkits (26) muss der Seitenauswurfkanal (27) entfernt sein (siehe „Seitlicher Grasauswurf“).

Mulchkit anbringen

1. Entfernen Sie den Grasfangkorb (22), falls eingesetzt.
2. Heben Sie den Prallschutz (21) an.
3. Setzen Sie das Mulchkit (26) in die Aufnahme und drücken Sie den Bügel (26a) vom Mulchkit (26) ein. Der Bügel (26a) rastet hörbar ein.

Mulchkit entfernen

1. Heben Sie den Prallschutz (21) an.
2. Drücken Sie den Bügel (26a) ein
3. Entnehmen sie das Mulchkit (26).

Seitlicher Grasauswurf

Vor der Nutzung des seitlichen Grasauswurfs muss das Mulchkit (26) eingesetzt und der Grasfangkorb (22) entfernt sein.

Seitenauswurfkanal anbringen

1. Ziehen Sie das Verriege-lungselement (16a) am Pralls-chutz (16) nach links.

2. Heben Sie den Prallschutz (16) am Seitenauswurf an.

3. Hängen Sie den Seitenauswurfkanal (27) ein.
4. Legen Sie den Prallschutz (16) am Seitenauswurf ab. Der Prallschutz hält den Seitenauswurfkanal (27) in Position.

Motoröl einfüllen

Warnung! Motoröl ist gesundheits- und umweltschädlich.

Prüfen Sie vor jedem Mähen den Ölstand und füllen Sie bei Erreichen des unteren Markierungspunktes Öl nach.

Stellen Sie das Gerät auf einen festen ebenen Boden.

1. Drehen Sie die Öltankkappe mit Ölmessstab (17) ab.
2. Füllen Sie Motoröl in den Öl-tank. Der Öltank fasst 0,4 l Motoröl. Verwenden Sie Markenöl.
3. Schließen Sie die Öltankkappe (17) wieder.

Ölstand kontrollieren

1. Drehen Sie die Öltankkappe mit Messstab (17) ab.

2. Wischen Sie den Messstab mit einem sauberen Lappen ab.

3. Setzen Sie die Öltankkappe mit Messstab (17) wieder bis zum Anschlag in den Öltank ein.

4. Lesen Sie nach dem Herausziehen den Ölstand am Messstab (17) ab. Der Ölstand muss sich in dem markierten Feld zwischen Minimum- und Maximum marke (Maximum: 0,4 l Motoröl im Öltank) befinden.

5. Schließen sie den Öltank mit der Öltankkappe (17)

6. Wischen Sie verschüttetes Motoröl vom Rasenmäher ab.

Benzin einfüllen

Warnung! Benzin ist entzündlich, reizend, gesundheits- und umweltschädlich.

• Benzin in dafür vorgesehenen Behältern aufbewahren;

• Tanken nur im Freien und niemals bei laufendem Motor oder heißer Maschine;

• Tankdeckel vorsichtig öffnen, damit sich Überdruck abbauen kann;

• beim Tanken nicht rauchen;
• Hautkontakt und das Einatmen der Dämpfe vermeiden;
• verschüttetes Benzin entfernen.
• Benzin von Funken, offenen Flammen und anderen Zündquellen fernhalten.

- Verwenden Sie kein Benzin/Öl-Gemisch.

- Verwenden Sie bleifreies Normal- oder Superbenzin. bei Einsatz von Bio-Kraftstoff darf nicht mehr als 10% Ethanol beigemischt sein.

- Verwenden Sie nur sauberes, frisches Benzin.

- Lagern Sie Benzin nicht länger als einen Monat, da sich seine Qualität verschlechtert.

Füllen Sie den Tank nicht ganz voll, damit das Benzin Platz zum Ausdehnen hat.

1. Schrauben Sie den Tankdeckel (8) ab

2. Füllen Sie Benzin bis zur Unterkante des Einfüllstutzens (31).

3. Schließen Sie den Tankdeckel.

4. Wischen Sie um den Tankdeckel Benzinreste ab.

Schnitthöhe einstellen

Das Gerät besitzt 6 Positionen zur Einstellung der Schnitthöhe (von 25-75 mm):

1. Ziehen Sie den Hebel (19) nach außen und verschieben Sie ihn in die gewünschte Position.

DE

1. Drücken Sie den Hebel wieder nach innen.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 25 - 45 mm, bei einem Nutzrasen etwa 40 - 65 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Bedienung

Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem persönlichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

Warnung! Benzin ist entflammbar. Starten Sie den Motor mindestens 3 m vom Befüllungsort entfernt. Es besteht Brandgefahr.

Starten Sie das Gerät auf festem, ebenem Boden, möglichst nicht in hohem Gras. Vergewissern Sie sich, dass das Schneidwerkzeug weder Gegenstände noch den Boden berührt.

Zu Ihrer Sicherheit: Stehen Sie hinter dem Gerät, wenn Sie es starten.

Kontrollieren Sie regelmäßig Benzin und Ölstand (siehe „Inbetriebnahme“) und füllen Sie rechtzeitig nach.

Motor starten/stoppen

Kaltstart:

1. Drücken Sie 3 mal die Benzinpumpe (10) (Primer).

1. Ziehen Sie den Sicherheitsbügel (2) in Richtung Griffholm (1) und halten Sie ihn.

2. Ziehen Sie am Startergriff (24).

3. Wenn der Motor startet, lassen Sie den Startergriff langsam in die Starterseil-Führung (23) zurückgleiten.

Bei einem Warmstart ist das Drücken des Primers (10) nicht notwendig.

Wenn der Primer zu oft gedrückt wird, gelangt zu viel Benzin in den Vergaser und der Motor ist schwierig zu starten.

Motor stoppen:

- Lassen Sie den Sicherheitsbügel (2) los. Der Motor schaltet ab und das Messer wird abgebremst.

Überprüfen Sie regelmäßig die Messerstoppvorrichtung.

Lassen Sie den Sicherheitsbügel (2) los. Der Motor schaltet ab und das Messer wird abgebremst. Das Messer muss innerhalb von 7 Sekunden stoppen.

Mähen

1. Starten Sie den Motor (siehe „Motor starten/stoppen“).

1. Radantrieb: Ziehen Sie den Antriebs-

bügel (25) in Richtung Griffholm (1), das Gerät bewegt sich nach vorn. Aus: Lassen Sie den Antriebs- bügel (25) los. Das Gerät bleibt stehen.

Arbeitshinweise

Allgemeine Arbeitshinweise

• Mähen Sie möglichst trockenen Rasen, um die Grasnarbe zu schonen.
• Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird.
• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.
• Bewegen Sie sich nicht rückwärts.
• Arbeiten Sie an Hängen immer quer zum Hang.
• Sollten die Messer mit einem Fremdkörper in Berührung kommen, stellen Sie den Motor sofort ab. Warten Sie den Stillstand des Messers ab und prüfen Sie das Gerät auf Beschädigungen. Nehmen Sie die Arbeit nur bei einem unbeschädigten Gerät wieder auf.
• Schalten Sie in Arbeitspausen und zum Transport das Gerät aus und warten Sie den Stillstand des Messers ab.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung und Wartung“ beschrieben.

Unterschied Rasenmähen und Rasenmulchen

Bei der Verwendung des Mulchkits (26) wird der Grasschnitt nicht in einem Fang-korb aufgefangen, sondern zerkleinert und auf dem Rasen verteilt. Die Nährstoffe, die im Rasenschnitt enthalten sind, werden somit durch Bodenorganismen abgebaut und bilden einen Nährstoffkreislauf. Gemulchter Rasen muss daher wesentlich seltener gedüngt werden.

Grundsätzlich gilt, dass der Rasen relativ oft gemäht werden muss, sodass nur in geringen Mengen Mulch auf dem Rasen verbleibt.

Am besten ist es daher, den Rasen mindestens einmal in der Woche zu Mulchen und den Mäher so einzustellen, dass nur ca. 40% der Gesamthöhe des Rasens als Mulch anfallen. Falls der Mulch sichtbar auf der Rasenfläche liegen bleibt (zum Beispiel beim ersten Rasenschnitt des Jahres oder bei starkem Wachstum), sollte mit dem Grasfangkorb (22) gearbeitet werden.

Reinigung und Wartung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von einer Fachwerkstatt durchführen. Benutzen Sie nur original Ersatzteile. Es besteht Unfallgefahr!

Führen Sie Wartungs- und Reinigungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker durch. Es besteht Verletzungsgefahr!

Lassen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten abkühlen. Elemente des Motors sind heiß. Es besteht Verbrennungsgefahr!

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Reinigungs- und Wartungsarbeiten an der Geräteunterseite:

Legen Sie eine Unterlage unter den Benzin-Rasenmäher.

Kippen Sie das Gerät nicht auf die Seite oder nach vorne. Betriebsflüssigkeiten können auslaufen und der Motor kann beschädigt werden.

Sorgen Sie dafür, dass eine zweite Person das Gerät hält, da die Gefahr des Zurückkippens besteht.

1. Ziehen Sie den Zündkerzenstecker (14).

2. Nehmen Sie den Grasfang- korb (22) ab.

3. Hängen Sie den Startergriff mit Seil (24) aus.
4. Lösen Sie die Schnellspanner (3) und klappen Sie den Griffholm (1) ein.

Achten Sie beim Einklappen drauf, dass die Bowdenzüge (5) nicht eingeklemmt werden.

1. Kippen Sie das Gerät nach hinten.

2. Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Reinigungs- oder Lösungsmittel.
   Verwenden Sie zum Reinigen des Motors kein Wasser, es könnte die Kraftstoffanlage verunreinigen.

- Zum Reinigen des Messergehäuses kann auf der Oberseite des Gehäuses ein Schlauch angeschlossen werden (siehe Bild 33).

• Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück. Reinigen Sie insbesondere die Lüftungsöffnungen, der Auswurföffnung und den Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, sie könnten das Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen (2, 9, 15, 16, 21, 27) auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Luftfilter austauschen

Betreiben Sie das Gerät nie ohne Luftfilter. Staub und Schmutz gelangen sonst in den Motor und führen zu Schäden an der Maschine.

Luftfilter herausnehmen

1. Ziehen Sie den Zündkerzenstecker (14) ab (siehe „Zündkerze warten“).
2. Öffnen Sie die Luftfilterbox (11).
3. Nehmen Sie den Luftfilter (12) heraus.
4. Reinigen Sie den Luftfilter (12) in Seifenlösung.
5. Lassen Sie den Luftfilter (12) trocknen. Kneten Sie einige Tropfen friisches Motoröl in den Luftfilter (12) ein.
6. Tauschen Sie einen defekten Luftfilter (12) gegen einen neuen Luftfilter (12) aus (siehe „Ersatzteile/Zubehör“).

Luftfilter einsetzen

1. Setzen Sie den Luftfilter (12) in die Luftfilterbox (11) ein.

2. Verschließen die Luftfilterbox (11) wieder.

Zündkerze wechseln/einstellen

Verschlissene Zündkerzen oder ein zu großer Zündabstand führen zu einer Leistungsreduzierung des Motors.

1. Ziehen Sie den Zündkerzenstecker (14) durch gleichzeitiges Ziehen und Drehen von der Zündkerze (32) ab.

2. Schrauben Sie die Zündkerze (32) gegen den Uhrzeigersinn mit einem Zündkerzenschlüssel heraus.

3. Prüfen Sie den Zündabstand mit Hilfe einer Fühlerlehre (im Fachhandel erhältlich). Der Zündabstand muss 0,6 - 0,8 mm betragen.
4. Stellen Sie den Abstand gegebenenfalls ein, indem Sie den Zündbügel der Zündkerze vorsichtig biegen.
5. Reinigen Sie die Zündkerze mit einer Drahtbürste.
6. Setzen Sie die gereinigte und eingestellte Zündkerze (32) ein oder tauschen Sie eine beschädigte Zündkerze gegen eine neue aus.
7. Drehen Sie die Zündkerze (32) im Uhrzeigersinn mit einem Zündkerzenschlüssel fest. (empfohlenes Anzugsdrehmoment 20 Nm).

Motoröl wechseln

Warnung! Motoröl ist gesundheits- und umweltschädlich.

Führen Sie den Motorölwechsel bei einem warmem Motor durch.

Für den Ölwechsel benötigen Sie:

- Ölwechsel-Set

- Leerer Behälter für das Altöl.

- Führen Sie den ersten Motorölwechsel nach etwa 5 Betriebsstunden, danach alle 50 Betriebsstunden oder jährlich durch.

- Entsorgen Sie das Altöl umweltgerecht (siehe „Entsorgung/Umweltschutz“)

1. Ziehen Sie den Zündkerzenstecker (14) ab.
2. Öffnen Sie die Öltankkappe (17) und pumpen Sie das Motoröl mit einer Ölpumpe ab.
3. Füllen Sie Motoröl nach (siehe „Intriebnahme - Motoröl einfüllen“).

Bowdenzug einstellen

Wenn sich der Bowdenzug für den Antrieb verstellt und zu viel Spiel hat, können Sie ihn nachstellen.

1. Lockern Sie die kleine Feststell-mutter (34).

2. • Drehen Sie die Einstellmut- ter (35) gegen den Uhrzeiger- sinn: Bowdenzug verkürzt sich.

- Drehen Sie die Einstellmutter (35) im Uhrzeigersinn: Bowdenzug verlängert sich.

1. Ziehen Sie die Feststellmutter (34) handfest an.

Messer prüfen

Lassen Sie ein beschädigtes Messer oder ein Messer mit Unwucht immer von einer Fachwerkstatt auswechseln.

Eine unsachgemäße Montage kann zu schweren Verletzungen führen.

Kippen Sie den Mäher nie mit gefülltem Benzin- oder Öltank zur Seite oder nach vorne! Der Motor wird dadurch beschädigt und die Garantie erlischt.

Lassen Sie ein stumpfes Messer immer von einer Fachwerkstatt nachschleifen, da diese eine Unwuchtprüfung vornehmen kann.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

- Ziehen Sie den Zündkerzenstecker (14) ab und prüfen Sie das Messer auf Abnutzung und Beschädigungen.

Vergaser einstellen

Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich sein (siehe „Fehler-suche“), lassen Sie die Einstellungen durch eine Fachwerkstatt durchführen.

Lagerung

Allgemeine Lagerungshinweise

Lagern Sie das Gerät nicht mit gefülltem Fangkorb. Bei heißem Wetter beginnt das Gras unter Wärmeentwicklung zu gären. Es besteht Brandgefahr.

• Reinigen und warten Sie das Gerät vor der Lagerung.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Verwenden Sie zur Aufbewahrung des Kraftstoffs geeignete und zulässige Behälter.
• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.
• Zur platzsparenden Lagerung können Sie den Griffholm nach unten klappen (siehe 1-4 „Reinigungs- und Wartungsarbeiten an der Geräteunterseite“, u)
• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit und Schimmel bilden könnte.

Lagerung während längerer Betriebspausen

Ein Nichtbeachten der Lagerungshinweise kann durch Kraftstoffreste im Vergaser zu Startproblemen oder permanenten Schäden führen.

Der Benzintank muss nicht entleert werden, wenn Sie dem Benzin einen Kraftstoffzusatz zusetzen

- Zum Entleeren des Benzintanks starten Sie den Motor an einem gut belüfteten

Ort und lassen Sie ihn so lange laufen, bis er aus Mangel an Benzin ausgeht.

• Führen Sie einen Ölwechsel durch (siehe „Motoröl wechseln“).
  • Konservieren Sie den Motor:

• Drehen Sie die Zündkerze (P 32) heraus (siehe Kapitel „Reinigung und Wartung - Zündkerze wechseln / einstellen“);

• füllen Sie einen Esslöffel Motoröl durch die Zündkerzenöffnung in den Motorraum;
• ziehen Sie den Startergriff mit Seil (24) bei gezogenem Sicherheitsbügel (2) mehrmals langsam zum Verteilen des Öls im Innern des Motors;
• schrauben Sie die Zündkerze (32) wieder fest.
• Entsorgen Sie Altöl und Benzinreste umweltgerecht (siehe „Entsorgung/Umweltschutz“).

Entsorgung/Umweltschutz

- Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

• Entleeren Sie den Benzin- und Öltank sorgfältig und geben Sie Ihr Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden.
• Geben Sie Altöl und Benzinreste an einer Entsorgungsstelle ab und schütten diese nicht in die Kanalisation oder in den Abfluss.
• Fragen Sie hierzu unser Service-Center.

• Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

- Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder ver-

teilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

Garantie

• Die Garantiezeit für dieses Gerät beträgt 2 Jahre ab Kaufdatum und gilt nur für den Erstkäufer. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.
  • Von der Garantie ausgeschlossen sind:

• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind.

• Geräte, die zur gewerblichen Nutzung eingesetzt werden.
• Beschädigungen, die infolge Nichtbeachtung der Bedienungsanleitung entstanden sind oder wenn die Reinigungsintervalle nicht eingehalten wurden.
• Geräte, bei denen bereits technische Eingriffe vorgenommen wurden.

- Ebenfalls bleiben Motorschäden von der Garantie ausgeschlossen, die aufgrund falschen Kraftstoffes oder eines falschen Mischungsverhältnisses entstanden sind und sämtliche Schäden an der Maschine, die auf unzureichen-de Schmierung zurückzuführen sind.

• Folgende Teile unterliegen einem normalen Verschleiß und fallen deshalb nicht unter die Garantie: Schneideinrichtung, Zündkerzen, Kraftstofffilter, Luftfilter, Starterseil.
• Bei Vorliegen eines berechtigten Garantiefalles bitten wir um telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

Bitte senden Sie keine Geräte ohne vorherige telefonische Abstimmung an

DE

unsere Service-Werkstätten, da an- sonsten Kosten infolge Annahmever- weigerung auf Sie zukommen können.

• Achtung: Bitte senden Sie defekte Geräte auf keinen Fall mit gefülltem Kraftstoff- oder Öltank ein. Entleeren Sie die Tanks unbedingt. Eventuelle Sachschäden (Öl/Benzin läuft aus, wenn Gerät seitlich oder über Kopf gelegt wird!) bzw. Brandschäden während des Transportes gehen zu Lasten des Absenders.
• Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Reparatur-Service

• Bei Vorliegen eines berechtigten Garantiefalles bitten wir um telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung. Bitte senden Sie keine Geräte ohne vorherige telefonische Abstimmung an unsere Service-Werkstätten, da ansonsten Kosten infolge Annahmeverweigerung auf Sie zukommen können.
• Achtung: Bitte senden Sie defekte Geräte auf keinen Fall mit gefülltem Kraftstoff- oder Öltank ein. Entleeren Sie die Tanks unbedingt. Eventuelle Sachschäden (Öl/Benzin läuft aus, wenn Gerät seitlich oder über Kopf gelegt wird!) bzw. Brandschäden

während des Transportes gehen zu Lasten des Absenders.

• Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Wartungsintervalle

Führen Sie die in der Tabelle „Wartungs-intervalle“ aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung wird die Lebensdauer des Gerätes verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Tabelle Wartungsintervalle

Wartungsarbeiten(siehe „Reinigung und Wartung“)	Vor Nach		nach ersten 5 Std.	nach 8 Std.	nach 50 Std.	jährlich
	der Arbeit
Schrauben, Muttern, Bolzen prüfen und anziehen	√
Motorölstand/Benzinstand kon-trollieren und bei Bedarf Motor-öl/Benzin nachfüllen	√			√
Bedienungselemente/Bereich um Schalldämpfer reinigen		√		√
Motoröl wechseln			√ √	√
Luftfilter austauschena						√
Zündkerze reinigen/einstellen/ austauschen				√		√
Schalldämpfer und Funken-fänger prüfen					√	√
Luftkühlungssystem reinigena						√

^a bei hohem Staubaufkommen oder starker Verschmutzung öfter reinigen

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop

Bei weiteren Fragen wenden Sie sich an das Service-Center (siehe „Service-Center“).

Fehlersuche

Problem Mögliche	Ursache Fehlerbehebung
Motor startet nicht	Zu wenig Benzin im Tank Benzin einfüllen
	Falsche Startreihenfolge	Anweisungen zum Starten des Motors beachten (siehe „Bedienung“)
	Zündkerzenstecker (P 14) nicht richtig aufgesteckt Verrußte Zündkerze (P 32)	Zündkerzenstecker aufstecken Zündkerze reinigen, einstellen oder ersetzen (siehe „Reinigung und Wartung“)
	Falsch eingestellte Vergaser-mischung	Vergaser durch eine Fachwerkstatt einstellen lassen
Motor startet, Gerät läuft aber nicht mit voller Leistung	Verschmutzter Luftfilter (S 12)	Luftfilter ersetzen (siehe „Reinigung und Wartung“)
	Falsch eingestellte Vergaser-mischung	Vergaser von einer Fachwerkstatt einstellen lassen
Motor stottert, stockt	Falsch eingestellte Vergaser-mischung	Vergaser von einer Fachwerkstatt einstellen lassen
	Verrußte Zündkerze (P 32)	Zündkerzen reinigen, einstellen oder ersetzen (siehe „Reinigung und Wartung“)
Motor wird überhitzt	Lüftungsschlitze verstopft Lüftungsschlitze reinigen
	Falsche Zündkerze (P 32)	Zündkerze wechseln
	Zu wenig Motoröl im Motor	Motoröl einfüllen (siehe „Inbetriebnahme“)
Antrieb schaltet nicht ein	Bowdenzüge (A 5) verstellt	Bowdenzug einstellen oder von einer Fachwerkstatt einstellen lassen
Arbeitsergebnis nicht zufrieden-stellend oder Motor arbeitet schwer	Gras zu kurz oder zu hoch	Schnitthöhe ändern siehe „Schnitthöhe einstellen“
	Messer stumpf	Messer von Fachwerkstatt schär-fen oder austauschen lassen
	Messer durch Gras blockiert, Grasfangkorb voll, Auswurfkanal verstopft	Gras entfernen (siehe „Reinigung und Wartung“)
Messer rotiert nicht	Messer durch Gras blockiert Gras entfernen
	Messer nicht korrekt montiert	Messer von Fachwerkstatt montie-ren lassen
Abnorme Geräusche, Klappern oder Vibrationen	Messer nicht korrekt montiert	Messer von Fachwerkstatt montie-ren lassen
	Messer beschädigt

Technische gegevens 50

Pictogrammen/Symbolen 51

Bildzeichen am Tankdeckel:

Benzinepomp (primer) vóór de start 3x indrukken.

	Original EGKonformitätserklärung
Hiermit bestätigen wir, dass der Benzin-RasenmäherModell BRM 5117-2 A 4in1 SetLot-Nummer: : B-52003folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN ISO 5395-2:2013+A1:2016+A2:2017EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:Schallleistungspegel:Garantiert: 98 dB(A)Gemessen: 93,50 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI/2000/14/EG und 2005/88/EGBenannte Stelle: TÜV Rheinland LGA Products GmbH, No. 0197
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany02.02.2022	Christian FrankDokumentationsberechtigter

Original EG Konformitätserklärung

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

FR	Traduction de la déclaration de conformité CE originale
Nous certifions par la présente que le modèleTondeuse à essencesérie BRM 5117-2 A 4in1 SetNuméro de lot: B-52003est conforme aux directives UE actuellement en vigueur
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées:
EN ISO 5395-2:2013+A1:2016+A2:2017EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
De plus, conformément à la directive sur les émissions de bruit 2000/14/EC, nous confirmons :Niveau de puissance sonoregaranti: 98 dB(A)mesuré: 93,50 dB(A)Procédé utilisé pour l’évaluation de la conformité en fonction de l’annexe VI / 2000/14/EC et 2005/88/ECBureau declaré: TÜV Rheinland LGA Products GmbH, No. 0197
Le fabricant assume seul la responsabilité d’établir la présente déclaration de conformité:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany02.02.2022	Christian FrankChargé de documentation
NL	Vertaling van de originele CE-conformiteitsverklarin
Hiermede bevestigen wij dat de Benzine-gazonmaaier bouwserie BRM 5117-2 A 4in1 Set Lot-nummer: B-52003 is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN ISO 5395-2:2013+A1:2016+A2:2017 EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC be- vestigd: Akoestisch niveau gegarandeerd: 98 dB(A) gemeten: 93,50 dB(A) Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI/ 2000/14/EC + 2005/88/EC Aangemeld bij: TÜV Rheinland LGA Products GmbH, No. 0197
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 02.02.2022	Christian Frank Documentatiegelastigde

Explosionszeichnung • Exploded Drawing

Stockstädter Straße 20

63762 Großostheim

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Homepage: www.grizzlytools.de

Novo CSV Ltd.

Homepage: www.hecht.cz

www.grizzlybaltic.com

SA V03

ZA de la verrerie

03210 Souvigny

Tel: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr

Boutique en ligne:

Tel.: [phone] klapka 37

Fax: [phone]

e-mail: [e-mail]

Homepage: www.hecht.sk
