GEBRUIKSAANWIJZING BRM 51172 A Grizzly

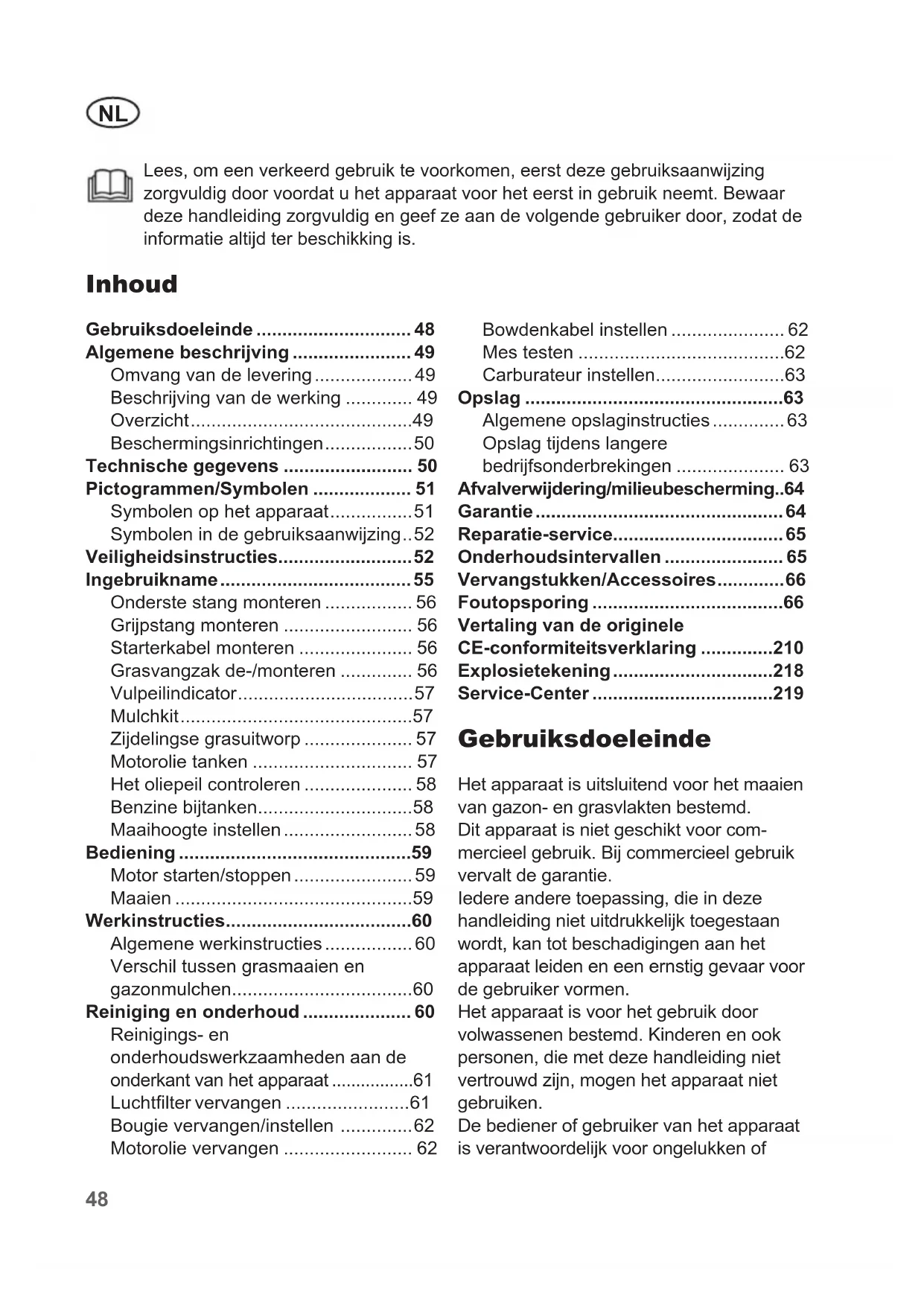

• Inhoud Gebruiksdoeleinde p. 48
• Algemene beschrijving p. 49
• Omvang van de levering p. 49
• Beschrijving van de werking p. 49
• Overzicht p. 49
• Beschermingsinrichtingen p. 50
• Technische gegevens p. 50
• Pictogrammen/Symbolen p. 51
• Symbolen op het apparaat p. 51
• Symbolen in de gebruiksaanwijzing p. 52
• Veiligheidsinstructies p. 52
• Ingebruikname p. 55
• Onderste stang monteren p. 56
• Grijpstang monteren p. 56
• Starterkabel monteren p. 56
• Grasvangzak de-/monteren p. 56
• Vulpeilindicator p. 57
• Mulchkit p. 57
• Zijdelingse grasuitworp p. 57
• Motorolie tanken p. 57
• Het oliepeil controleren p. 58
• Benzine bijtanken p. 58
• Maaihoogte instellen p. 58
• Bediening p. 59
• Motor starten/stoppen p. 59
• Maaien p. 59
• Werkinstructies p. 60
• Algemene werkinstructies p. 60
• Verschil tussen grasmaaien en gazonmulchen p. 60
• Reiniging en onderhoud p. 60
• Reinigings- en onderhoudswerkzaamheden aan de onderkant van het apparaat p. 61
• Luchtlter vervangen p. 61
• Bougie vervangen/instellen p. 62
• Motorolie vervangen p. 62
• Bowdenkabel instellen p. 62
• Mes testen p. 62
• Carburateur instellen p. 63
• Opslag p. 63
• Algemene opslaginstructies p. 63
• Opslag tijdens langere bedrijfsonderbrekingen p. 63
• Afvalverwijdering/milieubescherming p. 64
• Garantie p. 64
• Reparatie-service p. 65
• Onderhoudsintervallen p. 65
• Vervangstukken/Accessoires p. 66
• Foutopsporing p. 66
• Gebruiksdoeleinde Het apparaat is uitsluitend voor het maaien van gazon- en grasvlakten bestemd. Dit apparaat is niet geschikt voor com- mercieel gebruik. Bij commercieel gebruik vervalt de garantie. Iedere andere toepassing, die in deze handleiding niet uitdrukkelijk toegestaan wordt, kan tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen. Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen en ook personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken. De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of Lees, om een verkeerd gebruik te voorkomen, eerst deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat voor het eerst in gebruik neemt. Bewaar deze handleiding zorgvuldig en geef ze aan de volgende gebruiker door, zodat de informatie altijd ter beschikking is. Vertaling van de originele CE-conformiteitsverklaring p. 210
• Explosietekening p. 218
• Service-Center p. 2194

schades aan andere personen of hun eigendom. De fabrikant is niet aansprakelijk voor schade die door onreglementair gebruik of verkeerde bediening werd veroorzaakt. Algemene beschrijving De afbeelding van de voornaamste functionele onderdelen vindt u op de pagina 2 - 5. Omvang van de levering Pak het apparaat uit en controleer, of de inhoud volledig is: - Benzinegrasmaaier - samengevouwen grijpstang - Grasvangmand - Mulchkit - Zijdelings uitwerpkanaal - Kabelklem - Montagetoebehoren voor de bevestiging van de hoofdliggers - beknopte handleiding - Gebruiksaanwijzing Beschrijving van de werking Het apparaat wordt met een 4-takt motor (Zongshen NP170 Easy Start) met een zeer groot prestatievermogen aangedre- ven. Het Easy-Start systeem met tempe- ratuurgeregelde, automatische choke, de achterwielaandrijving en de mesremfunc- tie vergemakkelijken de bediening van het apparaat. Het apparaat is met een hoogwaardige plaatstalen behuizing en een opvouwbare handgreephendel uitgerust. Er staan vier bedrijfsmodi ter beschikking: maaien met en zonder grasvangkorf, mulchmaaien of maaien met zijdelings uitwerpen van gras. Overzicht 1 Grijpstang 2 Veiligheidsbeugel 3 Snelspanhendel 3a Moer 4 Onderste stang 5 Bowdenkabels 6 Kabelklem 7 Stergreepschroef 7a Slotbout 8 Tankdop 9 Motordeksel 10 Benzinepomp (primer) 11 Luchtlterbox 12 Luchtlter 13 Voorwielen 14 Bougiestekker 15 Uitlaatbescherming 16 Zijdelingse uitworp met botsbescherming 17 Olietankdop met meetstok 18 Stalen behuizing 19 Hendel voor snijhoogte-instelling 20 Achterwielen 21 Stootbescherming 22 Grasbak 22a Vulpeilindicator van de grasbak 23 Geleiding van starterkabel 24 Startergreep met kabel 25 Aandrijvingsbeugel 26 Mulchkit 27 Zijdelings uitworpkanaal 28 Kunststof lussen 29 Stang van grasvangzak 30 Opvangzakopname 31 Vulnek 32 Bougie 33 Slangaansluiting50

34 Vastzetmoer bowdenkabel 35 Instelmoer bowdenkabel Beschermingsinrichtingen 2 Veiligheidsbeugel Bij het loslaten van de veilig- heidsbeugel stopt het apparaat. 21 Stootbescherming bescherm de bedieningsper- soon tegen weggeslingerde onderdelen en tegen een on- opzettelijke aanraking van de messen wanneer er zonder grasvangmand gemaaid wordt. 15 Uitlaatbescherming verhindert dat handen of ont- vlambare materialen met een hete uitlaat in aanraking komen. 16 + 27 Zijdelingse uitworp met stoot- bescherming en zijdelings uitworpkanaal verhindert het zijdelingse weg- slingeren van gemaaid gras en vaste delen en rijgt het gemaai- de gras zijdelings aanee. Technische gegevens Benzine- gazonmaaier...... BRM 5117-2 A 4in1 Set Vermogen .......................................2,7 kW Motor ........... Zongshen NP170 Easy Start Motorslagvolume .......................... 171 cm

Toerental van de messen n

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk gereedschap met een ander gebruikt worden. De aangegeven trillingemissie- waarde kan ook voor een inleidende in- schatting van de blootstelling benut worden. Waarschuwing: Afhankelijk van de manier, waarop het ge- reedschap gebruikt wordt, kan de trilingemissiewaarde tijdens het e󰀨ectieve gebruik van het gereedschap van de aangegeven waarde verschillen. Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait). Geluids- en trilwaarden worden in over- eenstemming met de in de conformiteit- verklaring vermelde normen en bepalin- gen vastgesteld.51

Apparaat niet blootstellen aan regen. Naloop van het mes van de gras- maaier. Gevaar door verwondingen! Gevaar! Handen en voeten op een veilige afstand houden. Aanduiding van het geluidsvolume

Symbolen op het niveau-indicator Symbolen aan de hoofdligger van de handgreep:

OFF Apparaat inschakelen (ON): Veiligheidsbeugel aantrekken. Apparaat uitschakelen (OFF): Veiligheidsbeugel loslaten. Wielaandrijving aan: Aandrijfbeugel aantrekken Wielaandrijving uit: Aandrijfbeugel loslaten Pictogrammen op de zijdelingse uitworp: Aanwijzing om de zijdelingse stootbeveiliging te ontgrendelen voordat ze kan worden geopend Pictogrammen/Symbolen Symbolen op het apparaat Opgelet! Gebruiksaanwijzing lezen. Gevaar voor verwondingen door weggeslingerde onderdelen. Om- ringende Personen op een veilige afstand tot het apparaat houden. Gevaar voor verwondingen door scherpe messen! Voeten en handen op een veilige afstand houden. Opgepast - Giftige dampen! Apparaat niet in gesloten lokalen bedienen. Opgepast – Benzine is brandbaar! Niet roken en warmtebronnen op een veilige afstand houden. Opgepast - Gevaar voor verwon- dingen! Vóór onderhoudswerk- zaamheden motor uitschakelen en bougiedop afrekken. Opgepast - Hete oppervlakke Gevaar voor brandwonden. Opgepast: gevaar voor verwon- dingen! Draag oog- en gehoorbe- scherming. Zet de motor uit wanneer u het apparaat verlaat. Maai nooit terwijl er personen, in het bijzonder kinderen, of dieren zich in de nabijheid be- vinden.52

Pictogram aan de benzinepomp: Benzinepomp (primer) voor de start 3x indrukken. Bildzeichen am Tankdeckel: Benzinepomp (primer) vόόr de start 3x indrukken. Pictogrammen op olietankdop: OIL Dit is de olievulstop Pictogram op de motor: Lees de gebruiksaanwijzing Waarschuwing voor ontvlambare sto󰀨en Opgelet - giftige dampen! Gebruik het apparaat niet in gesloten ruimten Opgelet! Eerst oliepeil controleren, dan pas star- ten. Gebruik 10W30 motorolie Opgepast - Hete op- pervlakke Gevaar voor brand- wonden. Opmerking over schroef luchtlter Symbolen in de gebruiksaanwijzing Gevaarsymbool met informatie over de preventie van personen- of zaakschade. Gebodsteken (in plaats van het uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade. Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken. Licht ontvlambaar Irriterend Schadelijk voor de gezondheid Schadelijk voor het milieu Voor uw veiligheid: Sta achter het apparaat als u het start. Veiligheidsinstructies Deze paragraaf behandelt de essentiële veiligheidsvoorschriften bij het werk met het apparaat. WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzin- gen. Verzuim bij de naleving van de veiligheidsinstructies en aanwij- zingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.53

• Dit apparaat dient niet om door per- sonen (kinderen inbegrepen) met beperkte fysieke, motorieke of psychi- sche capaciteiten of met een tekort aan ervaring en/of kennis gebruikt te worden; tenzij zij van een voor de veiligheid instaande persoon onder toezicht staan of tenzij zij van deze laatste instructies krijgen, hoe het ap- paraat te gebruiken is.

• Kinderen dienen onder toezicht te staan om te vrijwaren dat ze niet met het apparaat spelen.

• Lees de gebruiksaanwijzing zorgvul- dig. Maak u met de instelbare onder- delen en met het correcte gebruik van het apparaat vertrouwd.

• Laat nooit toe, kinderen of andere per- sonen, die de gebruiksaanwijzing niet kennen, het apparaat te gebruiken. Lo- kale bepalingen kunnen de minimum- leeftijd van de gebruiker vastleggen.

• Maai nooit terwijl er personen, in het bij- zonder kinderen, of dieren zich in de na- bijheid bevinden. Bij verstrooiing kunt u de controle over het apparaat verliezen.

• De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere personen of hun eigendom.

• Houd rekening met geluidsoverlast en plaatselijke verordeningen. Voorbereidende maatregelen:

• Tijdens het maaien dient er altijd vast schoeisel en dienen er altijd lange broeken gedragen te worden. Maai niet op blote voeten of in lichte san- dalen. Loszittende kledij, sieraden of lang haar kunnen door bewegende onderdelen vastgegrepen worden. Het dragen van geschikte kledij doet het risico voor verwondingen afnemen.

• Controleer het terrein, waarop het apparaat gebruikt wordt, en verwijder alle voorwerpen (bijvoorbeeld stenen, stokken, draden), die vastgegrepen en weggeslingerd kunnen worden.

• Waarschuwing: benzine is in hoge mate ontbrandbaar. Vuur of ontplo󰀩ngen kunnen tot ernstige brandwonden leiden: - Bewaar benzine uitsluitend in de daarvoor voorziene reservoirs. - Tank uitsluitend in de open lucht en rook niet terwijl u benzine ingiet. - Benzine dient vóór de start van de motor ingegoten te worden. Terwijl de motor draait of bij een heet ap- paraat mag de tankdop niet geo- pend of benzine bijgevuld worden. - Indien er benzine overgelopen is, mag er geen poging ondernomen worden, de motor te starten. In plaats daarvan dient het apparaat van het door benzine bevuilde op- pervlak gereinigd te worden. Iedere ontstekingspoging dient vermeden te worden totdat benzinedampen verdampt zijn. - Omwille van de veiligheid dienen benzinetank- en andere tankdoppen bij beschadiging uitgewisseld te worden.

• vervang defecte geluiddempers.

• Vóór het gebruik dient er altijd een visuele controle doorgevoerd te wor- den, of het snoeigereedschap, de bevestigingsbouten en de complete snoei-eenheid versleten of bescha- digd is/zijn. Om een onbalans te vermijden, mag/mogen versleten of beschadigd gereedschap en bouten slechts per paar uitgewisseld worden.

• Wees voorzichtig bij apparaten met verschillend snoeigereedschap omdat de beweging van een mes tot rotatie van de overige messen kan leiden.54

• Gebruik uitsluitend reserveonderdelen en aan slijtage onderhevige toebeho- ren, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen kan tot verwon- dingen leiden en heeft een onmiddellijk verlies van de garantieclaim tot gevolg. Hantering:

• Laat de verbrandingsmotor niet draai- en in gesloten lokalen, waar er zich gevaarlijk koolmonoxide kan ophopen.

• Maai uitsluitend bij daglicht of bij een goede kunstmatige verlichting. Een onverlicht werkterrein kan tot ongeval- len leiden.

• Vermijd zo mogelijk het gebruik van het apparaat bij nat gras.

• Let altijd op een veilige stand, in het bijzonder op hellingen. Daardoor kunt u het apparaat in onverwachte situa- ties beter controleren. - Werk altijd dwars op de helling, nooit op- of neerwaarts. - Wees uiterst voorzichtig als u de rijdrichting op de helling wijzigt. - Maai niet op overdreven steile hel- lingen (max. 10°).

• Beweeg het apparaat slechts stap- voets voort.

• Wees uiterst voorzichtig wanneer u het apparaat omkeert of het naar u toe trekt.

• Houd het snoeigereedschap stil wan- neer het apparaat gekanteld moet worden, voor het transport op andere vlakten dan gras en wanneer het ap- paraat van de te maaien vlakte weg of in de richting van de te maaien opper- vlakte voortbewogen wordt.

• Gebruik nooit het apparaat met be- schadigde beschermingsinrichtingen of beschermroosters of zonder aan- gebouwde beschermingsinrichtingen, bijvoorbeeld stootbescherming en/of grasvanginrichtingen. Daardoor wordt ervoor gezorgd dat de veiligheid van het apparaat gehandhaafd blijft.

• Wijzig de regelaarinstelling van de motor niet of draai deze niet dol. U zou het apparaat kunnen beschadigen.

• Voordat u de motor start, ontkoppelt u al het snoeigereedschap en alle aan- drijvingen.

• Start of activeer de startschakelaar met voorzichtigheid en dit in overeen- stemming met de door de fabrikant verstrekte instructies. Let op vol- doende afstand van de voeten tot het snoeigereedschap. Er bestaat gevaar voor verwondingen.

• Bij het starten of aanzetten van de motor mag het apparaat niet gekan- teld worden tenzij het apparaat bij het procédé opgetild moet worden. In dit geval kantelt u het apparaat slechts in die mate als absoluut noodzakelijk is en tilt u enkel de van de gebruiker afgewende zijde op.

• Start de motor niet wanneer u vóór het uitwerpkanaal staat.

• Schakel de motor op instructie in en enkel wanneer uw voeten zich op een veilige afstand tot het snoeigereed- schap bevinden.

• Breng nooit handen of voeten tegen of onder draaiende onderdelen. Neem altijd een veilige afstand tot de uitwer- popening in acht. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwon- dingen leiden.

• Het apparaat nooit met een draaiende motor optillen of dragen.

• Zet de motor uit, trek de bougiedop af en vergewis u dat alle beweegbare onderdelen stilstaan: - voordat u blokkeringen lost of ver- stoppingen in het uitwerpkanaal verhelpt;55

- voordat u het apparaat controleert, reinigt of eraan werkt; - wanneer een vreemd voorwerp geraakt werd. Zoek naar beschadi- gingen aan het apparaat en voer de noodzakelijke reparaties door voordat u herstart en met het apparaat werkt; - indien het apparaat ongewoon sterk begint te trillen, is een onmiddellijke controle noodzakelijk.

• Zet de motor uit - wanneer u het apparaat verlaat; - voordat u bijtankt;.

• Laat het apparaat nooit zonder toe- zicht op de werkplaats achter.

• Werk niet met een beschadigd, onvol- ledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Het gebruik van machines voor ande- re dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. Onderhoud en opslag:

• Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn en het apparaat zich in een veilige arbeidstoestand bevindt. Tal van ongevallen zijn te wijten aan slecht onderhouden apparaten.

• Bewaar het apparaat nooit met ben- zine in de tank in een gebouw, waar benzinedampen mogelijkerwijs met open vuur of met vonken in aanraking kunnen komen.

• Laat de motor afkoelen voordat u het apparaat in gesloten lokalen wegzet. Er bestaat brandgevaar.

• Om brandgevaar te vermijden, houdt u motor, uitlaat en de zone rond de brandstoftank vrij van gras, bladeren of vrijkomend vet (olie).

• Controleer regelmatig de grasvangin- richting op slijtage of verlies van de functionaliteit.

• Vervang versleten of beschadigde onderdelen omwille van de veiligheid. Vervang defecte geluiddempers.

• Indien de brandstoftank geledigd dient te worden, dient dit in de open lucht te gebeuren.

• Behandel uw apparaat met zorgzaam- heid. Houd het gereedschap scherp en netjes om beter en veiliger te kun- nen werken. Leef de onderhoudsvoor- schriften na.

• Tracht niet, het apparaat zelf te repa- reren, tenzij u hiervoor een opleiding genoten heeft. Al de werkzaamheden, die niet in deze handleiding vermeld worden, mogen uitsluitend door klan- tenserviceafdelingen, die door ons ge- machtigd werden, uitgevoerd worden.

• Bewaar het apparaat op een droge plaats en buiten het bereik van kinde- ren. Machines zijn gevaarlijk als ze door onervaren personen gebruikt worden. Ingebruikname Opgepast! Gevaar voor verwon- dingen door roeterend mes. Voer werkzaamheden aan het apparaat uitsluitend bij een uit- geschakeld en stilstaand mes door. Vooraleer u het apparaat kunt starten, moet u - evt. de beschermkappen verwijderen - de onderste stang monteren - de grijpstang monteren - de gereedschapsbak monteren - evt. de grasopvangzak/de mulchkit/ het zijdelings uitworpkanaal monteren - de starterkabel monteren - motorolie bijvullen - benzine tanken - eventueel de maaihoogte instellen56

Onderste stang monteren

1. Klap de onderste stang (4) sa-

men met de grijpstang (1) uit.

2. Bevestig vervolgens de onder-

ste stang (4) aan de grasmaaier met de stergreepschroeven (7) en slotbouten (7a). Bepaal de gewenste helling van de stang door één van de mogelijke schroefposities te kiezen. Grijpstang monteren Zorg ervoor dat de bowdenka- bels (5) niet bekneld raken bij het monteren van de grijpstang.

1. Zet de grijpstang (1) op de on-

2. Schuif de draad van de snel-

spanhendel (3) van buitenaf door de boorgaten.

3. Draai een moer (3a) op de

schroefdraad van de snelspan- hendel (3).

4. Vergrendel de snelspanhen-

dels (3) door ze in de richting van de grijpstang (1) te drukken. De snelspanhendels (3) moe- ten zodanig tegen de stang aanliggen, dat het spannen met matige kracht kan plaatsvinden. Anders moeten de snelspan- hendels voor het spannen volgens de wijzers van de klok worden gedraaid of tegen de wijzers van de klok losser wor- den gemaakt.

5. Bevestig de bowden

kabels (5) met behulp van de kabelklem (6) aan de onderste stang (4) (zie ). Starterkabel monteren

1. Trek de veiligheidsbeugel (2) in

de richting van de grijpstang (1) en houd hem vast.

2. Trek langzaam de starterkabel

aan de statergreep (24) in de richting van de stang en hang de startkabel in de geleiding (23).

3. Laat de veiligheidsbeugel (2) los.

Grasvangzak de-/monteren Opgelet: Gebruik het apparaat niet zonder volledig gemonteer- de grasbak (22) of zonder stoot- beveiliging (21). Gevaar voor verwondingen! Grasbak ineenzetten:

• Schuif de kunststof lussen (28) over de stang van de gras- bak (29). Grasbak op het apparaat monteren: Vóór het gebruik van de gras- bak (22) moeten de mulchkit (26) en het zijdelingse uitworpkanaal (27) verwijderd zijn (zie , ).

1. Til de stootbeveiliging (21) op.

2. Grijp de grasbak (22) vast aan

daartoe voorziene ophanging voor de grasbak (30) aan de achterzijde van het apparaat.

4. Klap de stootbeveiling (21) neer,

hij houdt de grasbak op zijn plek.57

1. Schakel de motor uit en wacht tot

het mes tot stilstand is gekomen.

hem aan de draaggreep eruit.

(zie hoofdstuk „Afvoer/milieube- scherming“).

peilindicator ( 22a) aangebracht. De vulpeilindicator functioneert alleen als het apparaat in gebruik is. GO Vulpeilindicator geopend: Grasbak leeg STOP Vulpeilindicator gesloten: Grasbak gevuld. De grasbak moet geleegd worden. Mulchkit Vóór het gebruik van de mulch- kit (26) moet het zijdelings uit- worpkanaal (27) verwijderd zijn (zie „Zijdelingse grasuitworp“ ). Mulchkit monteren

1. Verwijder de grasbak ( 22),

3. Plaats de mulchkit (26) in de op-

name en druk de beugel (26a) van de mulchkit (26) in. De beugel (26a) klikt hoorbaar vast. Mulchkit verwijderen

3. Verwijder de mulchkit (26).

Zijdelingse grasuitworp Vóór het gebruik van de zijdelingse grasuitworp moet de mulchkit ( 26) geplaatst zijn en de graskorf ( 22) verwijderd zijn. Zijdelingse uitworpkanaal aanbrengen

1. Trek het vergrendelingsele-

ment (16a) aan de stootbe- scherming (16) naar links.

2. Til de stootbeveiliging (16) op

aan de zijdelingse uitworp.

3. Haak het zijdelingse uitworpka-

neer aan de zijdelingse uitworp. De stootbescherming houdt het zijdelings uitworpkanaal (27) op z'n plaats. Motorolie tanken Waarschuwing! Motorolie is schadelijk voor de gezondheid en het milieu. Controleer het oliepeil telkens voor het maaien en giet bij het bereiken van het onderste markeringspunt olie bij. Zet het apparaat op een vaste, vlakke ondergrond.58

1. Draai de olietankdop met

oliepeilstok (17) af.

2. Vul de olietank met motorolie. De

olietank heeft een inhoud van 0,4 l. Gebruik merkolie.

3. Sluit de olietankdop (17) weer.

Het oliepeil controleren

1. Draai de olietankdop met meet-

2. Veeg de meetstok schoon met

3. Draai de olietankdop met meet-

stok (17) weer vast tot aan de aanslag.

4. Trek de meetstok er weer uit en

lees het oliepeil af op de meet- stok (17). Het oliepeil moet zich in het ge- markeerde gebied tussen de minimum- en maximummarke- ring (maximum: 0,4 l motorolie in de olietank) bevinden.

5. Sluit de olietank met de

Waarschuwing! Benzine is ontvlam- baar, irriterend en schadelijk voor ge- zondheid en milieu. - Benzine in daarvoor voorziene reser- voirs bewaren. - Tanken uitsluitend in de open lucht en nooit bij een draaiende motor of hete machine. - Tankdeksel voorzichtig openen opdat de overdruk kan afnemen. - Bij het tanken niet roken. - Huidcontact en het inademen van de dampen vermijden. - Gemorste benzine verwijderen. - Benzine op een veilige afstand tot vonken, open vlammen en andere ontstekingsbronnen houden. - Gebruik geen mengsels van benzine met olie. - Gebruik loodvrije normale of su- perbenzine. Bij het gebruik van biobrandstof mag die met niet meer dan 10% ethanol gemengd zijn. - Gebruik uitsluitend zuivere ben- zine. - Bewaar benzine niet langer dan één maand lang omdat de kwa- liteit van benzine verslechtert. Giet de tank niet helemaal vol, zodat de benzine nog ruimte heeft om uit te zetten

1. Draai de tankdop ( 8) af

2. Vul de tank met benzine tot aan

de onderkant van de vulnek (31).

tankdop weg. Maaihoogte instellen Het apparaat heeft 6 standen om de maaihoogte in te stellen (van 25-75 mm):

1. Trek de hendel (19) naar buiten

en schuif deze naar de gewens- te positie.

2. Druk de hendel weer naar binnen.

De juiste maaihoogte bedraagt bij siergras ongeveer 25 - 45 mm en bij gebruiksgras ongeveer 40 - 65 mm.59

Voor de eerste maaibeurt van het seizoen moet een lange maai- hoogte worden ingesteld. Bediening Een zekere mate van geluidslast door dit apparaat valt niet te ver- mijden. Voer luidruchtig werk op toegestane en daarvoor voorziene periodes uit. Houd u aan rusttijden en beperk de duur van de werk- zaamheden tot een minimum. Zorg voor geschikte gehoorbescherming voor uzelf en voor de personen in de buurt. Waarschuwing! Benzine is ont- vlambaar. Start de motor minstens drie meter van de plaats van vulling verwijderd. Er bestaat brandgevaar. Zet het apparaat op een stevige, vlakke ondergrond, het liefst niet in hoog gras. Verzeker u ervan dat het snijwerktuig geen voorwerpen of de grond raakt. Voor uw veiligheid: Sta achter het apparaat als u het start. Controleer regelmatig het benzine- en oliepeil (zie „Inbedrijfstelling“) en vul het tijdig bij. Motor starten/stoppen Koude start:

1. Druk 3 keer op de benzinepomp

de richting van de grijpstang (1) en houd hem vast.

3. Trek aan de startergreep (24).

4. Als de motor start, laat u de

startergreep langzaam terug in de geleiding van de starterka- bel (23) glijden. Bij een warme start hoeft u de pri- mer ( 10) niet in te drukken. Als de primer te vaak wordt inge- drukt, komt er te veel benzine in de carburator en kan de motor moei- lijk starten. Motor stoppen:

• Laat de veiligheidsbeugel (2) los. De motor wordt uitgeschakeld en het mes wordt geremd. Controleer regelmatig het messen- stopsysteem. Laat de veiligheidsbeugel (2) los. De mo- tor wordt uitgeschakeld en het mes wordt geremd. Het mes moet binnen 7 seconden stoppen. Maaien

Aan: Trek de aandrijvingbeu- gel (25) in de richting van de grijpstang (1): het appa- raat beweegt naar voor. Uit: laat de aandrijvingbeu- gel (25) los. Het apparaat blijft staan.60

Werkinstructies Algemene werkinstructies

• Maai zo droog mogelijk gras om de grasnerf te ontzien.

• Stel de snoeihoogte zodanig in, dat het apparaat niet overbelast wordt.

• Breng het apparaat stapvoets in zo recht mogelijke stroken. Om compleet te maaien, moeten de banen elkaar altijd enkele centimeters overlappen.

• Beweeg niet achterwaarts.

• Werk op hellingen altijd dwars op de helling.

• Indien de messen met een vreemd voorwerp in aanraking komen, zet u de motor onmiddellijk uit. Wacht de stilstand van het mes af en controleer het apparaat op beschadigingen. Her- vat het werk uitsluitend bij een onbe- schadigd apparaat.

• Schakel bij langere werkonderbrekin- gen en voor het transport het appa- raat uit en wacht de stilstand van het mes af.

• Reinig het apparaat telkens na ge- bruik zoals in het hoofdstuk „Reiniging en onderhoud“ beschreven. Verschil tussen grasmaaien en gazonmulchen Bij gebruik van de mulchkit (26) wordt het gemaaid gras niet opgevangen in een grasopvangbak, maar jngehakt en over het gazon verdeeld. De voedingssto󰀨en in het maaisel worden afgebroken door bo- demorganismen en vormen een voeding- scyclus. Een gemulcht gazon hoeft daa- rom veel minder vaak te worden bemest. In principe moet het gazon relatief vaak worden gemaaid, zodat er slechts kleine hoeveelheden mulch op het gazon ach- terblijven. Het is daarom het beste om het gazon minstens één keer per week te mulchen en de maaier zo af te stellen dat slechts ongeveer 40% van de totale hoogte van het gazon gemulcht wordt. Als de mulch zichtbaar blijft op het gazon (bijvoorbe- eld bij het maaien van het gazon voor de eerste keer van het jaar of bij sterke groei), moet de grasbak (22) worden ge- bruikt. Reiniging en onderhoud Laat reparatiewerkzaamheden en onderhoudswerkzaamheden, die niet in deze handleiding beschreven zijn, op een service- werkplaats doorvoeren. Maak uitsluitend gebruik van originele Grizzly Tools-wisselstukken. Er bestaat gevaar voor ongevallen! Voer onderhouds- en reinigings- werkzaamheden in principe bij een uitgeschakelde motor en een afgetrokken bougiedop door. Er bestaat gevaar voor verwondingen! Laat het apparaat vóór alle on- derhouds- en reinigingswerk- zaamheden afkoelen. Elementen van de motor zijn heet. Er be- staat gevaar voor brandwonden! Draag bij de omgang met het mes handschoenen.61

Reinigings- en onderhoudswerkzaamheden aan de onderkant van het apparaat: Leg een mat onder de benzine-gras- maaier. Kantel het apparaat niet op de zijkant of naar voren. Bedrijfsvloei- sto󰀨en kunnen gaan lekken en de motor kan worden beschadigd. Zorg ervoor dat een tweede per- soon het apparaat vasthoudt, omdat het risico bestaat dat het terugkantelt.

2. Verwijder de grasbak ( 22).

los en klap de grijpstang (1) in. Let er bij het inklappen op dat de bowdenkabels ( 5) niet ingeklemd worden.

5. Kantel het apparaat naar achte-

• Houd het apparaat steeds schoon. Ge- bruik voor het reinigen een borstel of doek maar geen scherpe reinigings- of oplosmiddelen. Gebruik voor het reinigen van de motor geen water, want dit kan het brandstofsysteem verontreinigen.

• Op de bovenzijde van de behuizing kan een slang worden aangesloten om de mesbehuizing te reinigen (zie afbeelding 33).

• Verwijder na het maaien alle vast- klevende plantenresten met behulp van een stukje hout of plastic. Reinig met name de ventilatieopeningen, de uitwerpopening en het mesgedeelte. Gebruik geen harde of scherpe voor- werpen, want deze kunnen het appa- raat beschadigen.

• Smeer van tijd tot tijd de wielen in.

• Controleer de grasmaaier voor elk gebruik op zichtbare gebreken zoals losse, versleten of beschadigde on- derdelen. Controleer of alle moeren, bouten en schroeven goed vastzitten.

• Controleer de afdekkingen en veilig- heidsvoorzieningen ( 2, 9, 15, 16, 21, 27) op schade en vaste zit. Ver- vang ze indien nodig. Luchtlter vervangen Gebruik het apparaat nooit zonder luchtlter. Anders kan stof en vuil in de motor dringen en schade aan de machine veroorzaken. Luchtlter verwijderen

1. Trek de bougiestekker ( 14) uit (zie

3. Neem het luchtlter (12) eruit.

4. Reinig het luchtlter (12) in een sopje.

5. Laat het luchtlter (12) drogen. Kneed

enkele druppels verse motorolie in de luchtlter.

6. Vervang een defect luchtlter door

een nieuw luchtlter (zie “Reserveon- derdelen/toebehoren“). Luchtlter monteren

1. Zet het luchtlter (12) in de luchtlter-

Bougie vervangen/instellen Versleten bougies of een te grote ontstekingsafstand tasten het ver- mogen van de motor aan.

1. Trek de stekker van de bou-

gie (14) eruit door tegelijkertijd aan de bougie (32) te trekken en te draaien.

2. Schroef de bougie (32) naar links

met een bougiesleutel eruit.

3. Controleer de ontstekingsaf-

stand met behulp van een voe- lermaatje (in de vakhandel ver- krijgbaar). De ontstekingsafstand moet 0,6 - 0,8 mm bedragen.

4. Stel de afstand indien nodig in

door de ontstekingsbeugel van de bougie voorzichtig te buigen.

5. Reinig de bougie met een draad-

6. Plaats de gereinigde en ingestel-

de bougie (32) weer op zijn plaats, of vervang de beschadigde bou- gie door een nieuwe.

7. Draai de bougie (32) naar rechts

met een bougiesleutel vast. (aan- bevolen aanbevolen aanhaalmo- ment 20 Nm). Motorolie vervangen Waarschuwing! Motorolie is schadelijk voor de gezondheid en het milieu. Vervang de motorolie bij een war- me motor. Voor de vervanging van de olie hebt u nodig: - Olievervangingsset - Leeg reservoir voor de oude olie.

• Ververs de motorolie voor de eer- ste keer na ongeveer de eerste 5 bedrijfsuren uit, en daarna na elke 50 bedrijfsuren of jaarlijks.

• Voer de oude olie op een milieu- vriendelijke wijze af (zie “Afvalver- wijdering/Milieubescherming”).

3. Pomp de motorolie af met een olie-

pomp (niet meegeleverd).

4. Vul de tank opnieuw met motorolie

(zie „Motorolie tanken“). Bowdenkabel instellen Als de bowdenkabel voor de aandrijving niet goed is uitgelijnd en te veel speling heeft, kunt u deze opnieuw afstellen.

De bowdenkabel wordt korter. - Draai de instelmoer (35) rechtsom: De bowdenkabel wordt langer.

3. Draai de sterschroef (34) hand-

vast aan. Mes testen Laat een beschadigd mes of een mes met een onbalans altijd door een gespecialiseerde werkplaats vervangen. Een verkeerde montage kan lei- den tot zware verwondingen.63

Kantel een met benzine of olie gevulde grasmaaier nooit op zijn kant of naar voren! De motor wordt daardoor beschadigd en de garantie vervalt. Laat een stomp mes door een gespecialiseerd bedrijf bijslijpen, want dit soort bedrijven kan een evenwichtstest uitvoeren. Draag bij de omgang met het mes handschoenen..

• Trek de bougiestekker ( 14) eraf en controleer het mes op slijtage en beschadigingen. Carburateur instellen De carburateur werd in de fabriek vooraf op een optimaal vermogen ingesteld. Indien instellingen achteraf noodzakelijk zijn, laat u de instellingen op een service- werkplaats doorvoeren. Opslag Algemene opslaginstructies Bewaar het apparaat niet met een gevulde vangmand. Bij heet weer begint het gras onder in- vloed van warmte te broeien. Er bestaat brandgevaar.

• Reinig en onderhoud het apparaat vóór de opslag.

• Laat de motor afkoelen voordat u het apparaat in gesloten lokalen wegzet.

• Gebruik voor de bewaring van de brandstof geschikte en toegestane reservoirs.

• Bewaar het apparaat op een droge en tegen stof beschermde plaats en dit buiten het bereik van kinderen.

• Voor ruimtebesparende opslag kunt u de grijpstang neerklappen (zie 1-4 „Reinigings- en onderhouds- werkzaamheden aan de onderkant van het apparaat", )

• Berg het apparaat niet in een nylon zak op, want daar kan zich vocht op- stapelen. Opslag tijdens langere bedrijfsonderbrekingen Veronachtzaming van de opslagin- structies kan door brandstofresten in de carburateur tot startproble- men of permanente beschadigin- gen leiden. De benzinetank moet niet worden leeggemaakt als u aan de benzine een additief toevoegt

• Ledig de benzinetank op een goed geventileerde plaats.

• Ledig de carburateur: Start daarvoor de motor en laat hem draaien totdat de motor stopt. Laat de motor afkoelen.

• Ververs de olie (zie „Motorolie verver- sen“).

• Conserveer de motor: - Draai de bougie uit ( 32) (zie „Reiniging en onderhoud” (Bougie wisselen / instellen); - Giet een eetlepel motorolie door de bougieopening in de motorruimte; - Trek meermaals langzaam aan de starterkabel ( 24) bij een afge- trokken veiligheidsbeugel ( 2) en dit om de olie in het binnenste gedeelte van de motor te verdelen.64

• Voer oude olie en benzineresten op milieuvriendelijke wijze af (zie „Afval- verwijdering/milieubescherming“). Afvalverwijdering/ milieubescherming

• Breng het apparaat, de toebehoren en de verpakking naar een geschikt recy- clagepunt. - Ledig de benzine- en olietank zorgvuldig en geef uw apparaat in een recyclingpark af. De gebruikte kunststof- en metalen onderdelen kunnen per soort gescheiden wor- den en zodoende aan een recycling onderworpen worden. - Oude olie en benzineresten in een recyclingpark afgeven en niet in de riolering of in de afvoer gieten. - Raadpleeg hiervoor uw Grizzly Tools-dealer.

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gra- tis door.

• Werp gesnoeid gras niet in de vuilnis- bak, maar onderwerp het aan com- postering of verdeel het als mulchlaag onder struiken en bomen. Garantie

• De garantieperiode voor dit apparaat bedraagt 2 jaar vanaf aankoopdatum en geldt uitsluitend voor de eerste ko- per. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

• Van de garantie uitgesloten zijn: - Schade, die aan natuurlijke slijtage, overbelasting of onoordeelkundige bediening te wijten is. - Apparaten, die voor een commerci- ele toepassing gebruikt worden. - Beschadigingen, die ten gevolge van veronachtzaming van de bedie- ningshandleiding ontstaan zijn of als de reinigingsintervallen niet nage- leefd werden. - Apparaten, waarbij reeds techni- sche ingrepen doorgevoerd werden.

• Ook buiten de garantie valt motor- schade die zijn ontstaan door ver- keerde brandstof of een verkeerde mengverhouding en iedere schade aan de machine die te wijten zijn aan onvoldoende smering.

• Volgende onderdelen zijn aan nor- male slijtage onderhevig en vallen daarom niet onder de garantie: snoei-inrichting, bougies, luchtlter, brandsto󰀩lter, startkabel.

• Gelieve geen apparaten zonder voor- afgaande telefonische coördinatie naar onze servicewerkplaatsen te zenden. In het andere geval kunnen u ten gevolge van weigering van accep- tatie kosten ten deel vallen.

• Opgelet: Stuur ons in geen geval een defecte machine met een volle brand- stof- of olietank toe. Maak de tanks in ieder geval leeg. Alle materiële scha- de die hier het gevolg van is (uitlopen- de olie/benzine als het apparaat op zijn kant of op de kop wordt gelegd) c.q. brandschade tijdens het transport valt ten laste van de afzender.

• De reparatie of de uitwisseling van het apparaat leidt noch tot een ver- lenging van de garantieperiode, noch wordt door deze voor het apparaat te leveren prestatie of voor eventueel ingebouwde onderdelen een nieuwe garantieperiode ingeleid. Dit geldt ook bij gebruikmaking van een service ter plaatse.65

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gra- tis door. Reparatie-service

• Neem in geval van een rechtmatige garantieclaim telefonisch contact op met ons servicecenter. Daar krijgt u meer informatie over de behandeling van claims. Stuur ons geen apparaten zonder voorgaand telefonisch contact met ons servicecenter, want u loopt dan het risico dat het apparaat wordt geweigerd en dat u onnodige kosten oploopt.

• Opgelet: Stuur ons het defecte ap- paraat in geen geval met gevulde brandstof- of olietank. Maak de tanks altijd leeg. Eventuele materiële scha- de (lekkende olie/benzine wanneer het apparaat zijdelings of op zijn kop wordt gelegd!) of brandschade tijdens het transport zijn ten laste van de af- zender.

• Bij reparatie of vervanging van het apparaat wordt de garantietijd niet verlengd en wordt ook geen nieuwe garantietijd voor de reparatie aan het apparaat of voor ingebouwde vervan- gingsonderdelen opgestart. Dit geldt ook bij gebruik van services in situ.

• We voeren gratis uw defecte, ingezon- den apparaten af. Onderhoudsintervallen Voer de in de tabel vermelde onderhouds- werkzaamheden regelmatig door. Door een regelmatig onderhoud wordt de levensduur van het apparaat verlengd. U komt bovendien tot optimale snoeipres- taties en vermijdt ongevallen. Tabel Onderhoudsintervallen Onderhouds-werkzaamheden (zie „Reiniging en onderhoud“) Vóór na

8 uren Na 50 uren Jaar- lijks het werk Schroeven, moeren, bouten nakijken en aandraaien

Motoroliepeil/benzinestand con- troleren en, zo nodig, motorolie/ benzine bijvullen

Luchtlter uitwisselen

bij aanzienlijke stofproductie of sterke vervuiling vaker reinigen66

Vervangstukken/Accessoires Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools.shop Bij andere vragen neemt u contact op met het “Service-Center” (zie „Service-Center“). Foutopsporing Probleem Mogelijke oorzaak Oplossing van de fout Motor start niet Te weinig benzine in de tank Benzine ingieten Verkeerde startvolgorde Aanwijzingen om de motor te star- ten in acht nemen (zie „Bediening“) Bougiedop ( 4) niet correct opgestoken Vol roet gekomen bougie ( 32) Bougiedop opsteken Bougie reinigen, instellen of vervan- gen (zie „Reiniging en onderhoud“) Foutief ingesteld carburateur- mengsel Carburateur op een servicewerk- plaats laten instellen Motor start, maar apparaat draait niet met maxima- le capaciteit Vervuilde luchtlter ( 12) Luchtlter vervangen (zie „Reini- ging en onderhoud“) Foutief ingesteld carburateur- mengsel Carburateur op een servicewerk- plaats laten instellen Motor hapert, loopt vast Foutief ingesteld carburateur- mengsel Carburateur op een servicewerk- plaats laten instellen Vol roet gekomen bougie ( 32) Bougies reinigen, instellen of ver- vangen (zie „Reiniging en onder- houd“) Motor wordt oververhit Ventilatiesleuven verstopt Ventilatiesleuven reinigen Verkeerde bougie ( 32) Bougie wisselen Te weinig motorolie in de motor Motorolie ingieten (zie „Ingebruik- name“) Aandrijving scha- kelt niet in Bowdenkabels ( 5) versteld Bowdenkabels instellen of door een servicewerkplaats laten instellen67

Probleem Mogelijke oorzaak Oplossing van de fout Resultaat van het werk niet bevre- digend of motor werkt moeilijk Gras te kort of te hoog Snoeihoogte wijzigen (zie „Snoeihoogte instellen“) Mes stomp Mes op servicewerkplaats laten scherpen of uitwisselen Mes door gras geblokkeerd, grasvangmand vol, uitwerpkanaal verstopt Gras verwijderen (zie „Reiniging en onderhoud“) Mes roteert niet Mes door gras geblokkeerd Gras verwijderen Mes niet correct gemonteerd Mes op servicewerkplaats laten monteren Abnormale gelui- den, gerammel of trillingen Mes niet correct gemonteerd Mes op servicewerkplaats laten monteren Mes beschadigd68

Vertaling van de originele CE-conformiteitsverklarin Hiermede bevestigen wij dat de Benzine-gazonmaaier bouwserie BRM 5117-2 A 4in1 Set Lot-nummer: B-52003 is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen: 2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU* Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstem- ming gebrachte normen en nationale normen en bepalingen toegepast:

Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC be- vestigd: Akoestisch niveau gegarandeerd: 98 dB(A) gemeten: 93,50 dB(A) Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI/ 2000/14/EC + 2005/88/EC Aangemeld bij: TÜV Rheinland LGA Products GmbH, No. 0197 De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany

• Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoen in elektrische en elektronische ap- paraten. Christian Frank Documentatiegelastigde211
