NÁVOD NA OBSLUHU BRM 51172 A Grizzly

Prskad originálnehonávodunaobsluhu 188

Motorový olej 10W-30

Hladina zvukového tlaku

(L_pA) 83,23 dB (A), K_pA=3 dB

Postavte prístroj na pevnou rovnou zem.

Pred prvým uvedením do prevádzky si pozorne prečítajte tento návod na obsluhu, aby ste zabránili nesprávnemu zaobchádzaniu. Návod dobre uschovajte a postúpte ho každému nasledujúcemu používatel'ovi, aby boli informácie kedykol'vek k dispozícii.

Obsah

Používanie na určený účel.... 188

Všeobecný opis ....189

Rozsah dodávky ....189

Uvedenie do prevádzky.... 195

Montáž/demontáž zberného koša na trávu....196

Ukazovatel' naplnenia 197

Mulčovač....197

Bočný odhadzovač trávy 197

Naplnenie motorového oleja .....197

Kontrola stavu oleja ....197

Naplnenie benzínu....198

Nastavenie výšky kosenia......198

Obsluha....199

Spustenie/zastaveniemotora......199

Kosenie 199

Pokyny pre prácu 199

Všeobecné pracovné pokyny......199

Rozdiel medzi kosením trávy a mulčovaním trávy....200

Čistenie a údržba....200

Čistiace a údržbárske práce na spodnej strane prístroja:....200

Výmena/nastavenie zapal'ovacej sviečky 201

Skladovanie počas dlhších prestávok v prevádzke....203

Likvidácia/ochrana životného prostredia 204

Záruka 204

Opravný servis.... 204

Náhradné diely/príslušenstvo .....206

Vyhl'adávanie chýb....206

Preklad originálneho prehlásenia o zhode CE ......217

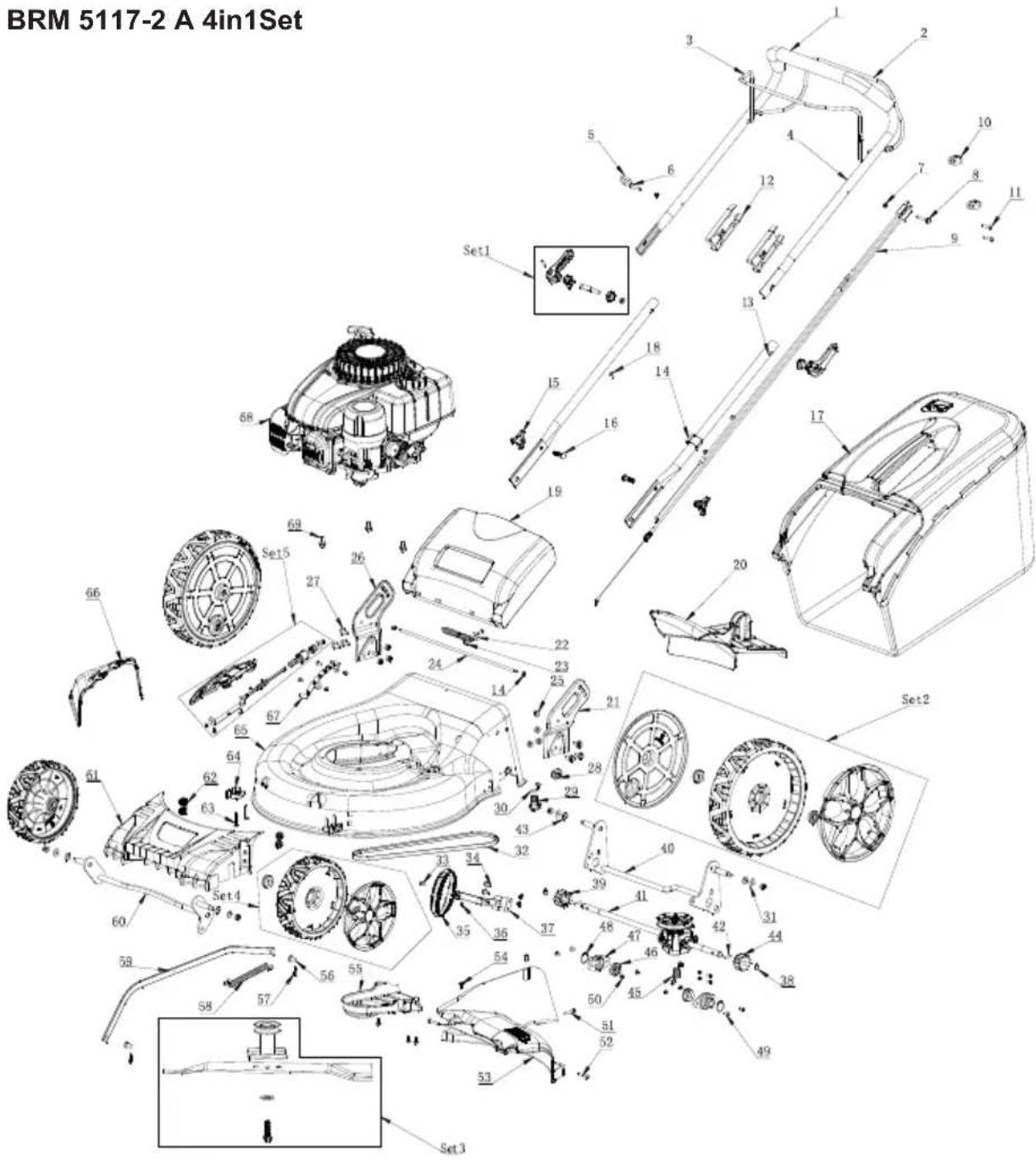

Výkres náhradných dielov .....218

Service-Center 219

Používanie na určený účel

Prístroj je určený na kosenie trávnikov a zatrávnených plôch v domácej oblasti.

Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom používaní záruka zaniká.

Každé iné používanie, ktoré nie je v tomto návode na obsluhu výslovne povolené, môže viest' k poškodeniu prístroja a predstavovat' vážne nebezpečenstvo pre používatel'a.

Prístroj je určený pre dospelých. Deti, ako aj osoby, ktoré nie sú oboznámené s týmto návodom na používanie, nesmú zariadenie používať.

Obsluhujúci alebo používateľ je zodpovedný za zranenia iných l'udí alebo poškodenia ich majetku.

Všeobecný opis

Vyberte prístroj opatrne z obalu a skontrolujte, či sú nasledovné diely kompletné:

Prístroj je poháňaný výkonným 4-taktovým motorom (Zongshen NP170 Easy Start). Systém Easy-Start s tepelne regulovaným automatickým sýtičom, pohonom zadných kolies a funkciou brzdenia nožov ul'ahčujú obsluhu prístroja.

Prístroj je vybavený kvalitným krytom z ocel'ového plechu a sklápatel'ným držadlom. Používatel' má k dispozícii štyri prevádzkové režimy: Kosenie so zberným košom na trávu alebo bez zberného koša na trávu, mulčovanie alebo kosenie s bočným odhadzovačom trávy.

Prehl'ad

1 Držadlo

3 Rýchloupínacia páka 3a Matica

4 Spodné držadlo

5 Bowdenové lanká

6 Svorka na káble

7 Skrutka s hviezdicovou hlavou

7a Skrutka zámku

16 Bočný odhadzovač s ochranou proti odrazeným predmetom

17 Uzáver olejovej nádržky s tyčkou na meranie oleja

19 Páka na nastavenie výšky kosenia

20 Zadné kolesá

21 Ochrana proti odrazeným predmetom

22 Zberný kôš na trávu

22a Ukazovatel' naplnenia zberného koša na trávu

23 Vedenie lanka spúšťača

24 Držadlo spúšťača s lankom

25 Rameno pohonu

26 Mulčovač

27 Bočný odhadzovací kanál

28 Plastové spony

30 Upevnenie záchytného vaku

31 Plniace hrdlo

32 Zapal'ovacia sviečka

33 Hadicová prípojka

34 Zaist'ovacia matica bowdenového lanka

35 Nastavovacia matica bowdenového lanka

Ochranné zariadenia

Pri pustení bezpečnostného rame- na sa prístroj zastaví.

21 Zadná ochrana proti odrazeným predmetom

chráni obsluhujúcu osobu pred vymrštenými dielmi a pred neú-myselným kontaktom s nožom, keď sa kosí bez zberného koša na trávu.

15 Ochrana výfuku

zabraňuje tomu, aby sa ruky alebo horľavé materiály dostali do kontaktu s horúcim výfukom.

16 + 27 Bočný odhadzovač s ochranou proti odrazeným predmetom a bočným odhadzovacím kanálom zabraňuje bočnému vymršteniu pokosenej trávy a pevných častí a vyrovnáva bočne pokosenú trávu.

Technické údaje

Benzínová

kosačka .... BRM 5117-2 A 4in1 Set

Príkon....2,7 kW

Motor ...... Zongshen NP170 Easy Start

Motorový olej 10W-30

Zapaľovacia sviečka......TORCH F5RTC

Okruh kosenia ....510 mm

Výška kosenia .....6-stupňová, 25 - 75 mm

Hladina akustického tlaku

(L_pA) 83,23 dB (A), K_pA=3 dB

Hladina akustického výkonu (L _WA )

nameraná .....93,50 dB (A); K_WA=1,66 dB zaručená.....98 dB (A)

Vibrácia na držadle

9,890 m/s²; K=1,5 m/s²

Hodnoty hluku a vibrácií boli stanovené podľa noriem a ustanovení uvedených vo vyhlásení o zhode.

Uvedená hodnota emisií vibrácii sa me- rala podľa normovaného skúšobného postupu a môže sa použit' na vzájomné porovnanie prístroja s iným. Uvedená ho- dnota emisií vibrácii sa môže tiež použit' pre odhad počiatočného pozastavenia.

Výstraha: Hodnota emisií vibrácii sa môže počas skutočného používania prístroja odlišovať od uvedenej hodnoty v závislosti od druhu a spôsobu jeho používania.

Zat'aženie spôsobené vibráciami sa pokúste udržať tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom sa zohl'adnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické náradie vypnuté a také, kedy je zapnuté, ale bez zaťaženia).

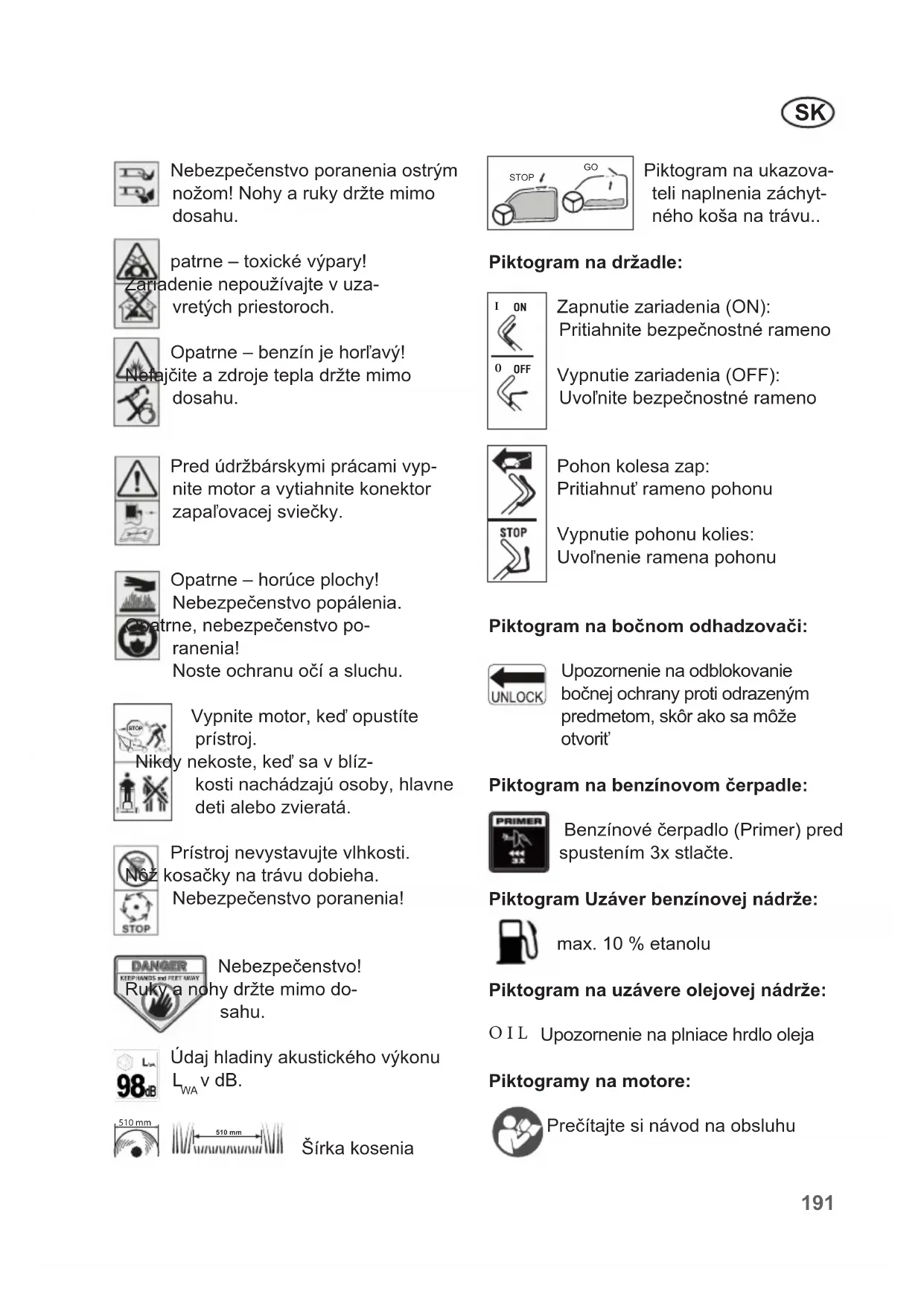

Piktogram/Symboly

Piktogramy na prístroji

Opatrne!

Prečítajte si návod na používanie.

Nebezpečenstvo poranenia v dô- sledku vymrštených dielov.

lostojace osoby držte mimo dosahu prístroja.

Nebezpečenstvo poranenia ostrým nožom! Nohy a ruky držte mimo dosahu.

patrne – toxické výpary! denie nepoužívajte v uza- vretých priestoroch.

Pred údržbárskymi prácami vypnite motor a vytiahnite konektor zapaľovacej sviečky.

Opatrne – horúce plochy! Nebezpečenstvo popálenia.

rne, nebezpečenstvo po- ranenia! Noste ochranu očí a sluchu.

Vypnite motor, ked' opustíte prístroj. dy nekoste, ked' sa v blíz- kosti nachádzajú osoby, hlavne deti alebo zvieratá.

Prístroj nevystavujte vlhkosti. kosačky na trávu dobieha. Nebezpečenstvo poranenia!

Piktogram na ukazovateli naplnenia záchytného koša na trávu..

Piktogram na držadle:

Zapnutie zariadenia (ON): Pritiahnite bezpečnostné rameno

Vypnutie zariadenia (OFF): Uvol'nite bezpečnostné rameno

Pohon kolesa zap: Pritiahnut' rameno pohonu

Vypnutie pohonu kolies: Uvol'nenie ramena pohonu

Piktogram na bočnom odhadzovači:

Upozornenie na odblokovanie bočnej ochrany proti odrazeným predmetom, skôr ako sa môže otvorit'

Piktogram na uzávere olejovej nádrže:

OIL Upozornenie na plniace hrdlo oleja

Piktogramy na motore:

Výstraha pred horľavými látkami

Prístroj neprevádzkujte v uzatvorených priestoroch

10W30

Používajte motorový olej 10W30

WARNING

HOT SURFACE

Opatrne – horúce plochy!

Nebezpečenstvo popálenia

Upozornenie na skrinku vzduchového filtra

Značky nebezpečenstva s údajmi na zabránenie poškodeniam zdravia osób alebo vecným škodám.

Príkazová značka (namiesto výkričníka je príkaz vysvetlený) s údajmi na zabránenie vzniku škôd.

Upozorňovacia značka s informá- ciami pre lepšiu manipuláciu s prístrojom.

Vysoko zápalné

livé

Zdraviu škodlivé

zujúce životné prostredie

Pre vašu bezpečnost': Ked' prístroj spúšt'ate, stojte za ním.

Bezpečnostné pokyny

V tomto odseku sú uvedené základné bezpečnostné pokyny pri práci s prístrojom.

VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia a návody. Zanedbania pri dodržiavaní bezpečnostných pokynov a návodov môžu spôsobit' požiar a/alebo t'ažké zranenia. Ak nie ste si istí s používaním prístroja, nechajte sa zaškoliť.

Upozornenia:

• Pozorne si prečítajte návod na obsluhu. Oboznámte sa s možnosťami nastavenia a správnym používaním zariadenia.
• V prípade nejasností pri používaní prístroja a ohľadom zakázaných činností sa nechajte primerane zaškoliť.
• Bud'te pozorní, dávajte pozor na to, čo robíte a pri práci rozmýšl'ajte. Nepoužívajte zariadenie, ked' ste unavený alebo nemocný alebo pod vplyvom drog, alkoholu alebo liekov. Chvíl'ka nepozornosti pri používaní prístroja môže spôsobit' vážne poranenia.

• Tento prístroj nie je určený na to, aby ho použivali osoby s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo nedostatkom skúseností a/alebo nedostatkom vedomostí; iba vtedy áno, ak pre ich bezpečnosť sú pod dohl’adom príslušnej osoby alebo boli ňou zaškolené o používaní zariadenia.

• Deti musia byt' pod dohl'adom, aby sa zabezpečilo, že sa nehrajú s prístrojom.

• Nikdy nedovol'te det'om alebo iným osobám, ktoré nepoznajú návod na používanie, aby používali prístroj. Miestne predpisy môžu stanovit' najnižší vek používatel'a.
• Nikdy nekosit', ked' sa v blízkosti nachádzajú osoby, hlavne deti alebo zvieratá. Pri odvrátení pozornosti môžete stratit' kontrolu nad prístrojom.
• Myslite na to, že za nehody s inými osobami alebo ich vlastníctvom je zodpovedný používatel'.
• Zohl'adnite ochranu proti hluku a miestne predpisy.

Prípravné opatrenia:

• Počas kosenia noste vždy protišmykovú obuv a dlhé nohavice. Nekoste bosý alebo v ľahkých sandáloch. Volňný odev, ozdoby alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa čast'ami. Nosenie vhodného odevu znižuje riziko poranenia.
• Skontrolujte terén, na ktorom chcete prístroj použit' a odstráňte všetky predmety (napr. kamene, tyče, drôty, hračky), ktoré môžu byt' zachytené a odhodené.
• Výstraha: Benzín má vysoký stupeň horľavosti. Požiar alebo explózie môžu spôsobitť t’ažké zranenia:

– benzín uschovajte iba v na tento účel určených zásobníkoch;
– tankujte iba na vol'nom priestranstve a počas plnenia nefajčite;
– benzín treba naplnit' pre naštartovaním motora. Zatial' čo motor beží alebo pri horúcom prístroji sa uzáver benzínovej nádrže nesmie otvárat' ani sa nesmie dopíňat' benzín.
– v prípade, že je benzín pretečený, nesmie sa uskutočnit' pokus o na-

štartovanie motora. Namiesto toho odstráňte prístroj z plochy znečistenej benzínom. Je nutné zabrániť každému pokusu o zapálenie, kým benzínové výpary nevyprchajú; – z bezpečnostných dôvodov je v prípade poškodenia nutné vymenit' uzáver benzínovej nádrže a iné uzávery nádrže.

• Chybný tlmič hluku vymeňte.
• Pred použitím sa má vždy vykonat' vizuálna kontrola, či rezacie nástroje, upevňovacie čapy a celá rezacia jednotka nie sú opotrebované alebo poškodené. Na zabránenie nevyváženosti sa smú opotrebované alebo poškodené nástroje a čapy vymieňat' iba po súpravách.
• Pri prístrojoch s viacerými rezacími nástrojmi bud'te opatrní, pretože pohyb noža môže viest' k rotácii ostatných nožov.
• Používajte len tie náhradné diely a časti príslušenstva, ktoré dodáva a odporúča výrobca. Použitie cudzích dielov môže viest' k poraneniam a spôsobí okamžitú stratu nároku na záruku.

Manipulácia:

• Spal'ovací motor nenechajte bežat' v uzatvorených miestnostiach, v których sa môže hromadit' nebezpečný oxid uhol'natý.
• Koste len pri dennom svetle alebo pri dobrom umelom osvetlení. Neosvetlená pracovná oblast' môže viest' k úrazom.
• Ak je to možné, zabráňte použitiu prístroja pri mokrej tráve.
• Vždy dávajte pozor na bezpečný postoj, najmä na svahoch, skládkach, priekopách alebo hrádzach. Tak je možné zariadenie lepšie kontrolovať v neočakávaných situáciách.

SK

• Pracujte vždy priečne k svahu, nikdy nie nahor alebo nadol.
• Bud'te zvlášť opatrní, ked' meníte na svahu smer jazdy.
• Nekoste na nadmerne strmých svahoch (maximálne 10°).

- Prístroj ved'te iba v krokovej rýchlosti.

- Bud'te zvlášť opatrní, ked' prístroj otáčate alebo ho prit'ahujete k sebe.

- Zastavte rezací nástroj, ked' sa prístroj musí naklopiť, na prenesenie cez iné plochy ako tráva a ked' sa prístroj pohybuje od kosenej plochy alebo ku kosenej ploche.

- Nikdy nepoužívajte prístroj s poško-denými ochrannými zariadeniami alebo ochrannými mrežami alebo bez namontovaných ochranných zariadení, napr. ochrana proti odrazeným predmetom a/alebo zariadenia na zachytávanie trávy. Tým sa zabezpečí, že bezpečnosť prístroja zostane zachovaná.

- Nemeňte nastavenie regulátora motora ani ho nepretáčajte. Tým by ste mohli prístroj poškodit'.

- Skôr ako spustíte motor, odpojte všetky rezné nástroje a pohony.

- Prístroj spustite s opatnost'ou, podl'a pokynov výrobcu. Dávajte pozor na dostatočný odstup nôh k reznému nástroju. Existuje nebezpečenstvo poranenia.

- Pri štartovaní alebo spúšťaní motora sa nesmie prístroj naklopiť, iba vtedy áno, ak sa musí prístroj počas kose-nia zdvíhat'. V tomto prípade nakloňte prístroj iba natol’ko, ako je to bezpod-mienečne potrebné a zdvihnite stranu odvrátenú od používatel’a nahor.

- Zapnite motor podľa návodu a iba vtedy, ked’ sú vaše nohy v bezpečnom odstupe od rezacích nástrojov.

- Nikdy neved'te ruky a nohy na alebo pod otáčajúcimi sa dielmi. Držte sa vždy vo vzdialenosti od vyhadzovacieho otvoru. Chvíl'ka nepozornosti pri používaní prístroja môže spôsobit' vážne poranenia.

- Prístroj nikdy nezdvíhajte ani nenoste s bežiacim motorom.

- Odstavte motor, vytiahnite konektor zapal'ovacej sviečky a presvedčte sa, či všetky pohyblivé časti stoja:

• pred uvoľnením blokovaní alebo odstránením upchatí vo vyhadzova-com otvore;
• predtým než prístroj skontrolujete, vyčistíte alebo na ñom pracujete;
• ked' bolo narazené na cudzie teleso. Skontrolujte, či prístroj nie je poško-dený a v prípade potreby vykonajte potrebné opravy, predtým než prí-stroj znova spustíte a začnete s ním pracovat';
• ak prístroj začal neobyčajne silne vibrovať, má sa vykonat' okamžitá kontrola.

- Odstavte motor, vytiahnite konektor zapal'ovacej sviečky a presvedčte sa, či všetky pohyblivé časti stoja:

- ked' prístroj opustíte; - predtým ako budete dočerpávat' pa- livo.

- Prístroj nikdy nenechávajte na pracovisku bez dohl'adu.

- Nikdy nepracujte s poškodeným alebo neúplným prístrojom ani neupravujte prístroj bez súhlasu výrobcu. Používanie prístrojov na iné ako plánované aplikácie môže viest' k nebezpečným situáciám.

- S prístrojom nepracujte v prípade nebezpečenstva búrky. Nebezpečenstvo úrazu elektrickým prúdom

• Postarajte sa, aby všetky matice, svorníky a skrutky boli pevne dotiahnuté a aby bol prístroj v bezpečnom pracovnom stave. Mnoho nehôd zapríčinili nesprávne udržiavané zariadenia.
• Nikdy neukladajte prístroj s benzínom v benzínovej nádrži vo vnútri budovy, v ktorej sa podľa možnosti môžu do-stať benzínové výpary do kontaktu s otvoreným ohňom.
• Motor nechajte ochladit', skôr než ho odložíte do uzatvorených priestorov. Existuje nebezpečenstvo požiaru.
• Aby sa zabránilo nebezpečenstvu požiaru, držte motor, výfuk a oblast' okolo benzínovej nádrže bez trávy, listov alebo unikajúceho tuku (motorový olej).
• Pravidelne kontrolujte zariadenie na zachytávanie trávy vzhľadom na opotrebenie alebo stratu funkčnosti.
• Z bezpečnostných dôvodov vymeňte všetky opotrebované alebo poškode-né diely. Chybný tlmič hluku vymeňte.
• V prípade, že treba vyprázdnit' benzínovú nádrž, malo by sa to uskutočnit' na vol'nom priestranstve.
• Váš prístroj ošetrujte starostlivo. Nástroje udržiavajte ostré a čisté, aby bolo možné s nimi pracovať lepšie a bezpečnejšie. Dodržiavajte predpisy pre údržbu.

Nepokúšajte a opravovat' prístroj sami, iba vtedy áno, ak máte na to vzdelanie. Všetky práce, ktoré nie sú uvedené v tomto návode na obsluhu, smú byt' vykonávané len strediskami zákazníckeho servisu, ktoré sú nami k tomu splnomocnené.

- Prístroj uschovávajte na suchom mieste a mimo dosahu detí. Prístroje sú nebezpečné, keď ich používajú ne-skúsené osoby.

Uvedenie do prevádzky

Opatrne! Nebezpečenstvo po- ranenia v dôsledku rotujúceho noža. Práce na prístroji sa môžu vykonávat' len pri vypnutom mo- tore a stojacom noži.

Predtým než prístroj spustíte, musíte

– príp. odobrat' ochranné krytky
– namontovať spodné držadlo
- založit' držadlo
– namontovať držiak na odkladanie nástrojov
- ak je potrebné, založit' zberný kôš na trávu/mulčovač/bočný odhadzovací kanál
– namontovat' lanko spúšťača
– naplnit' motorový olej
- naplnit' benzín
– v prípade potreby nastavit' výšku kosenia

Dávajte pozor, aby pri montáži držadla nedošlo k stlačeniu bowdenových laniek (5).

1. Upevnite bowdenove lanká (5) pomocou káblovej svorky (6) na spodnom držadle (4) (pozri D).

Montáž lanka spúšt'ača

E

1. Potiahnite bezpečnostné rameno (2) v smere držadla (1) a podržte ho.

2. Pomaly t'ahajte za lanko spúš-t'ača na držadle spúšt'ača (24) v smere držadla a zaveste lanko spúšt'ača do vedenia (23).

3. Bezpečnostné rameno (2) pustite.

Pozor: Prístroj neprevádzkujte bez úplne upevneného zberného koša na trávu (22) ani bez ochrany proti odrazeným predmetom (21).

Nebezpečenstvo poranenia!

Upevnenie zberného koša na trávu na prístroji:

Pred používaním zberného koša (22) mulčovač (26) a bočný odhadzovací kanál (27) musia byť odstránené (pozri H). I

1. Nadvihnite ochranu proti odrazeným predmetom (21).

2. Uchopte zberný kôš na trá- vu (22) za držiak.

3. Zaveste zberný kôš na trávu (22) do na tento účel určeného upevnenia záchytného vaku (30) na zadnej strane prístroja.
4. Odoberte ochranu proti odrazeným predmetom (21), drží zberný kôš na trávu v polohe.

Odobratie/vyprázdnenie zberného koša na trávu:

1. Zastavte motor a počkajte, kým sa nôž nezastaví.
2. Nadvihnite ochranu proti odrazeným predmetom (21).
3. Vyberte zberný kôš na trávu (22) za držadlo.
4. Vyprázdnite zberný kôš na trávu (pozri kapitolu „Likvidácia/ Ochrana životného prostredia“).
5. Zberný kôš na trávu znova na- montujte.

Ukazovatel' naplnenia

Na zbernom koši na trávu (G 22) je umiestnený ukazovatel' naplnenia (22a). Ukazovatel' naplnenia funguje iba vtedy, ked' je prístroj v prevádzke.

GO Ukazovatel' naplnenia otvorený: Zberný kôš na trávu je prázdny

Pred použitím mulčovača (26) musí byť bočný odhadzovací kanál (27) odstránený (pozri „Bočný odhadzovačtrávy“ ).

Upevnenie mulčovača

1. Vyprázdnite zberný kôš (22), ak je nasadený.

2. Nadvihnite ochranu proti odra- zeným predmetom (21).

3. Založte mulčovač (26) do uchy- tenia a zatlačte rameno (26a) mulčovača (26). Rameno (26a) počutel'ne zaskočí.

Odobratie

Bočný odhadzovač trávy

Pred používaním bočného odhadzovača trávy musí byť založený mulčovač (26) a zberný kôš trávy (22) musí byť odobraný.

Upevnenie bočného odhadzovacieho kanála

Naplnenie motorového oleja

Pred každým kosením skontrolujte stav oleja a pri dosiahnutí spodného bodu značky doplňte olej.

Prístroj položte na pevnú, rovnú zem.

1. Odtočte uzáver olejovej nádržky s tyčkou na meranie oleja (17).

2. Motorový olej naplňte do ole- jovej nádržky. Olejová nádržka má kapacitu 0,4 l motorového oleja. Použite značkový olej.

3. Zatvorte znova uzáver olejovej nádržky (17).

Kontrola stavu oleja

1. Odtočte uzáver olejovej nádržky s tyčkou na meranie oleja (17).

SK

Stav oleja musí byt' v nom poli medzi značkou

a maxima (maximum: 0,4 rového oleja v olejovej

1. Zatvorte olejovú nádržku pomo-

cou uzáveru olejovej nádržky

1. Utrite vyliaty motorový olej

sačky na trávu.

Naplnenie benzínu

• Benzín skladujte v určených nádobách;
• Tankujte len vonku a nikdy s bežiacim alebo horúcim motorom;
• Uzáver benzínovej nádrže opatrne otvorte, aby sa mohol uvol'nit' pretlak;
• Pri tankovaní nefajčite;
• Zabráňte kontaktu s pokožkou a vdýchnutiu výparov;
• Odstráňte rozliaty benzín;
• Benzín udržiavajte mimo dosahu is- kier a iných zápalných zdrojov.
• Ekologicky zlikvidujte zvyšky benzínu (pozri „Likvidácia/Ochrana životného prostredia“).

- Používajte bezolovnatý normálny benzín alebo benzín super; Pri použití biopaliva nesmie byt' primiešané viac ako 10% etanolu.

- Používajte iba čistý, čerstvý benzín.

- Neskladujte benzín dlhšie ako jeden mesiac, pretože sa jeho znače- kvalita zhoršuje.

Nastavenie výšky kosenia

Prístroj má 6 polôh na nastavenie výšky kosenia (25-75 mm):

1. Vytiahnite páku (19) smerom von a posuňte ju do požadovanej polohy.

2. Opät' stlačte páku smerom dnu.

Správna výška kosenia pri ozdobnej tráve je približne 25 – 45 mm, pri úžitkovej tráve približne 40 – 65 mm.

i Pre prvé kosenie v sezione by sa mala zvolit' veľká výška kosenia.

- Nepoužívajte zmes benzínu/oleja.

Obsluha

Pri používaní tohto prístroja nie je možné zabrániť určitému zaťaženiu hlukom. Práce s vysokou hlučnosťou preložte na dovolené a k tomu určené časy. Nepracujte v čase odpočinku a prípadné práce obmedzte na najnutnejšie. Pre osobnú ochranu a ochranu v blízkosti sa nachádzajúcich osób noste vhodnú ochranu sluchu.

Výstraha! Benzín je horl'avý. Naštartujte motor vo vzdialenosti minimálne 3 m od miesta plnenia. Existuje nebezpečenstvo požiaru.

Prístroj štartujte na pevnej, rovnej zemi, podľa možnosti nie vo vyso- kej tráve. Uistite sa, že sa rezací nástroj sa nedotýka ani predmetov ani podlahy.

Pre vašu bezpečnost': Ked' prístroj spúšt'ate, stojte za ním.

Pravidelne kontrolujte benzín a stav oleja (pozri „Uvedenie do prevádzky“) a doplňte ho včas.

Spustenie/zastavenie motora

Studené spúšt'anie:

Pri teplom spúšťaní nie je potrebné stlačenie čerpadla Primer (10).

Ked' sa čerpadlo Primer často stláča, do karburátora sa dostane vel'a benzínu a motor sa t'ažko spúšťa.

Zastavenie motora:

1. Naštartujte motor (pozri „Spustenie/zastavenie motora“).

1. Pohon kolesa: Zapnutý: Zatiahnite rameno pohonu (25) smerom k držadlu (1), prístroj sa pohybuje dopredu. Vypnutý: Pustite rameno pohonu (25). Prístroj zostane stát'.

Pokyny pre prácu

• Koste podľa možnosti suchú trávu, aby sa chránila mačina.
• Výšku kosenia nastavte tak, aby sa prístroj nepret'ažil.
• Prístroj ved'te v krokovej rýchlosti v podľa možnosti rovných dráhach. Pre

SK

dokonalé kosenie by sa mali dráhy prekrývat' vždy niekol'ko centimetrov.

• Nepohybujte sa smerom dozadu.
• Na svahoch pracujte vždy priečne k svahu.
• Ak by sa mali nože dostať do kontaktu s cudzím teleso, motor ihned’ vypnite. Počkajte, kým sa nôž nezastaví a skontrolujte poškodenia prístroja. Prácu zahájte znova iba pri nepoškodenom prístroji.
• Pri dlhších prestávkach v práci a na prepravu prístroj vypnite a počkajte na zastavenie noža.
• Po každom použití prístroj vyčistite, ako je opísané v kapitole „Čistenie a údržba“.

Rozdiel medzi kosením trávy a mulčovaním trávy

Pri používaní mulčovača (26) sa pokosená tráva nezachytáva do zberného koša na trávu, ale sa rozdrobuje a rozdeluje na trávnik. Výživné látky, ktoré sú obsiahnuté v pokosenej tráve sa tým odbúrajú vďaka pôdnym organizmom a vytvoria obeh živín. Mulčovaný trávnik sa musí preto podstatne zriedkavejšie hnojit'.

Zásadne platí, že trávnik sa musí relatívne často kosit' tak, aby na trávniku zostávala mulčovaná tráva iba v malých množstvách.

Preto je najlepšie, keď sa trávnik mulčuje raz za týždeň a kosačka sa nastaví tak, aby mulčovaná tráva pripadala iba na cca 40 % celkovej výšky trávnika. V prípa-de, že mulčovaná tráva zostane ležat’ viditel’ne na ploche trávnika (napríklad pri prvom kosení trávy v roku alebo pri silnom raste), malo by sa pracovať so zberným košom na trávu (22).

Čistenie a údržba

Servisné a údržbárske práce,
ktoré nie sú opísané v tomto
návode na obsluhu, nechajte
vykonat' našej odbornej dielmi.
Používajte iba originálne ná-
hradné diely Grizzly Tools. Hrozí
nebezpečenstvo úrazu!

Údržbárske a čistiace práce vy- konávajte zásadne pri vypnutom motore a vytiahnutom konektore zapal'ovacej sviečky. Hrozí ne- bezpečenstvo poranenia!

Pred všetkými údržbárskymi a čistiacimi prácami, nechajte prístroj vychladnút'. Prvky motora sú horúce. Existuje nebezpečenstvo popálenia!

Pri zaobchádzaní s nožom noste rukavice.

Čistiace a údržbárske práce na spodnej strane prístroja:

Prístroj nesklápajte na stranu ani smerom dopredu. Prevádzkové kvapaliny by mohli vytiect' a motor sa môže poškodit'.

Postarajte sa o to, aby druhá osoba držala prístroj, pretože pretrváva nebezpečenstvo spätného sklopenia.

1. Vytiahnite konektor zapal'ovacej sviečky ( 14).

2. Odoberte zberný kôš na trávu (22).

3. Zveste držadlo spúšťača s lan- kom (24).

4. Uvol'nite rýchloupínače ( C 3) a sklopte držadlo (1).

1. Preklopte prístroj smerom doza- du.

- Prístroj udržiavajte vždy čistý. Na čistenie používajte kefu alebo handru, ale nie ostrý čistiaci prostriedok alebo rozpúšťadlo.

Na čistenie motora nepoužívajte vodu, palivová sústava by sa mohla znečistit'.

Na čistenie krytu noža sa môže na hornej strane krytu pripojit' hadica (po-zri obrázok 33).

• Po kosení odstráňte prichytené zvyšky rastlín s kusom dreva alebo plastu. Vyčistite zvlášť vetracie otvory, vyhadzovací otvor a oblast' noža. Nepoužívajte tvrdé alebo špicaté predmety, mohli by poškodit' prístroj.
  • Z času na čas naolejujte kolesá.
• Pred každým použitím skontrolujte kosačku na trávu, či nemá zjavné nedostatky, ako sú uvoľnené, opotrebované alebo poškodené časti. Skontrolujte pevné osadenie všetkých matíc, svorníkov a skrutiek.
• Skontrolujte kryty a ochranné zariadenia (2, 9, 15, 16, 21, 27) vzhľadom na poškodenia a správne osadenie. Prípadne tieto vymeňte.

Prístroj nikdy neprevádzkujte bez vzduchového filtra. Inak sa do motora dostane prach a špina a môže spôsobit' škody na stroji.

Vybratie vzduchového filtra

1. Vytiahnite konektor zapal'ovacej sviečky (14) (pozri „Údržba zapal'ovacej sviečky“).
2. Otvorte skrinku vzduchového filtra (11).
3. Vyberte vzduchový filter (12) von.
4. Vyčistite vzduchový filter (12) v mydlovom roztoku.
5. Vzduchový filter nechajte vysušit' (12). Do vzduchového filtra natrite niekol'ko kvapiek čerstvého motorového oleja.
6. Poškodený vzduchový filter nahrad'te novým vzduchovým filtrom (pozri „Náhradné diely/príslušenstvo“).

1. Vložte vzduchový filter (12) do skrinky vzduchového filtra (11).
2. Skrinku vzduchového filtra (11) znova uzatvorte.

Výmena/nastavenie zapal'ovacej sviečky

Opotrebované zapal'ovacie sviečky alebo príliš veľká vzdialenost' za- pal'ovania vedú k zníženiu výkonu motora.

1. Vytiahnite konektor zapal'ovacej sviečky (14) súčasným t'ahaním a otáčaním zapal'ovacej sviečky (32).

2. Vyskrutkujte zapal'ovaciu sviečku (32) proti smeru hodinových ručičiek pomocou klúča na zapal'ovacie sviečky.

3. Skontrolujte vzdialenost' zapa- ľovania pomocou lístkového škáromera (dostupný v špeciali- zovanom obchode). Vzdialenost' zapaľovania musí činit' 0,6 - 0,8 mm.

SK

1. Prípadne nastavte vzdialenost' tak, že opatrne ohnete zapal'ovací oblúk zapal'ovacej sviečky.

2. Zapal'ovaciu sviečku vyčistite drôtenou kefou.

3. Vložte vyčistenú a nastavenú zapal'ovaciu sviečku (32) alebo poškodenú zapal'ovaciu sviečku vymeňte za novú.

4. Zatočte pevne zapaľovaciu sviečku (32) v smere hodinových ručičiek pomocou klúča na zapaľovacie sviečky. (odporúčaný uťahovací moment 20 Nm).

Na výmenu oleja potrebujete:

– Súprava na výmenu oleja

- Prvú výmenu motorového oleja vykonajte po približne 5 prevádzkových hodinách, potom každých 50 prevádzkových hodín alebo raz ročne.

- Starý olej zlikvidujte ekologicky (pozri „Likvidácia/ochrana životného prostredia“)

1. Vytiahnite konektor zapal'ovacej sviečky (14).

2. Otvorte uzáver olejovej nádržky (17).

3. Vyčerpajte motorový olej olejovým čerpadlom (nie je súčasťou dodávky).

4. Doplňte motorový olej (pozri „Naplnenie motorového oleja“).

Nastavenie bowdenoveho lanka

Ked' sa bowdenove lanko prestavuje pre pohon a má vel'kú vôl'u, môžete ho dodatočne nastavit'.

1. Uvol'nite malú zaist'ovaciu mati- cu (34).

2. • Otočte nastavovaciu maticu (35) proti smeru hodinových ručičiek: Bowdenove lanko sa skráti.

Poškodený nôž alebo nôž s nevy-váženost'ou nechajte vždy vymenit' špecializovanou dielňou.

Neodborná montáž môže spôsobit' t'ažké úrazy.

Tupý nôž nechajte vždy dobrúsiť odbornou dielňou, pretože táto môže vykonať skúšku nevyváženosti.

Pri zaobchádzaní s nožom noste rukavice.

- Vytiahnite konektor zapal'ovacej sviečky (P 14) a skontrolujte nôž vzhľa-dom na opotrebenie a poškodenia.

Nastavenie karburátora

Karburátor bol z výroby prednastavený na optimálny výkon. Ak by mali byt potrebné dodatočné nastavenia (pozri „Vyhl'adávanie chýb“), nechajte vykonať nastavenia prostredníctvom odbornej dielne.

Skladovanie

Všeobecné pokyny pre skladovanie

Prístroj neskladujte s naplneným zberným košom na trávu. Pri horúcom počasí začne tráva pod vývojom tepla kvasit'. Existuje nebezpečenstvo požiaru.

• Pred skladovaním prístroj vyčistite a vykonajte na čnom údržbu.
• Motor nechajte ochladit', skôr než ho odložíte do uzatvorených priestorov.
• Na uloženie paliva použite vhodné a dovolené zásobníky.
• Prístroj majte odložený na suchom mieste chránenom pred prachom, mimo dosahu detí.
• Pre úsporné uloženie môžete držadlo sklopit' smerom dole (pozri 1 – 4 „Čistiace a údržbárske práce na spodnej strane prístroja“, )
• Prístroj neovíjajte nylonovými vrecami, pretože by sa mohli tvorit' vlhkost' a pleseň.

Skladovanie počas dlhších prestávok v prevádzke

Nedodržiavanie pokynov k skladovaniu môže v dôsledku zvyškov paliva v karburátore viest' k problémom so štartovaním alebo k permanentným škodám.

Benzínová nádrž sa nemusí vy-prázdnit', keď k benzínu pridávate palivovú prísadu.

• Vyprázdnite benzínovú nádrž na dobre vetranom mieste.
• Spustite motor a nechajte ho bežat' tak dlho, kým sa nevypne v dôsledku nedostatku benzínu.
• Vykonajte výmenu oleja (pozri „Výme-na motorového oleja“).
• Zakonzervujte motor:

- Vytočte zapal'ovaciu sviečku (32) von (pozri „Čistenie a údržba“);

- Naplňte jednu polievkovú lyžicu motorového oleja cez otvor zapaľovacej sviečky do priestoru motora;

- Viackrát pomaly potiahnite lanko spúšťača (24) pri t'ahanom bezpečnostnom držadle (2) na rozdelenie oleja vo vnútri motora;

- Zapal'ovaciu sviečku (32) znova pevne priskrutkujte.

- Starý olej a zvyšky benzínu zlikvidujte ekologicky (pozri „Likvidácia/ochrana životného prostredia“).

Likvidácia/ochrana životného prostredia

- Prístroj, príslušenstvo a balenie pri-neste na ekologické zhodnotenie.

- Benzínovú nádrž a olejovú nádržku starostlivo vyprázdnite a váš prístroj odovzdajte na zbernom mieste na d'alšie zhodnotenie. Použité plastové a kovové časti sa môžu vytriedit' a tak odniest' na ekologické zhodnotenie.

- Starý olej a zvyšky benzínu odovzdajte na zbernom mieste a nevylievajte do kanalizácie alebo do odtoku.

- Informujte sa o tom v našom servisnom centre.

- Pokosenú trávu nevyhadzujte do kontajnera na odpadky, ale ju dajte na kompostovanie alebo rozdel'te ako mulčovaciu vrstvu pod kríky a stromy..

Záruka

- Záručná doba pre tento prístroj činí 2 roky od dátumu kúpy platí iba pre prvého kupujúceho. Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom používaní záruka zaniká.

- Zo záruky sú vylúčené:

- Škody, ktoré je možné odvodit' z prirodzeného opotrebovania, pret'aženia alebo neodbornej obsluhy.

- Prístroje, ktoré sa používajú na komerčné využitie.

- Poškodenia, ktoré vznikli v dôsledku nedodržiavania návodu na obsluhu alebo ked intervaly čistenia neboli dodržané.

- Prístroje, pri których už boli usku-točnené technické zásahy.

- Taktiež zostávajú vylúčené zo záruky škody na motore, ktoré vznikli z dôvodu nesprávneho paliva alebo nesprávneho zmiešavacieho pomeru a všetky škody na stroji, ktoré je možné odvodit' z nedostatočného mazania.

- Nasledovné diely podliehajú normálnemu opotrebeniu a preto nespadajú pod záruku: Rezacia jednotka, zapaľovacie sviečky, palivový filter, vzduchový filter, lanko spúšťača.

- V prípade oprávnenej reklamácie sa, prosím, kontaktujte telefonicky s naším servisným centrom. Tu obdržíte informácie o vybavení reklamácie.

Neposielajte, prosím, žiadne prístroje bez predchádzajúceho telefonického súhlasu do našich servisných dielní, pretože náklady v dôsledku odmietnutia prijatia by mohli pripadnút' na vás.

- Pozor: V žiadnom prípade neposielajte chybné prístroje s naplnenou palivovou a olejovou nádržkou. Nádržku bezpodmienečne vyprázdnite. Prípadné vecné škody (olej/benzín vytečie, ked' sa prístroj položí nabok alebo nad hlavu!), resp. škody vzniknuté požiarom počas prepravy idú na t'archu odosielatel'a.

Opravný servis

- V prípade oprávnenej reklamácie sa, prosím, kontaktujte telefonicky s naším servisným centrom. Tu obdržíte informácie o vybavení reklamácie.

Neposielajte, prosím, žiadne prístroje bez predchádzajúceho telefonického súhlasu do našich servisných dielní, pretože náklady v dôsledku odmietnutia prijatia by mohli pripadnút' na vás.

• Pozor: V žiadnom prípade neposielajte chybné prístroje s naplnenou palivovou a olejovou nádržkou. Nádržku bezpodmienečne vyprázdnite. Prípadné vecné škody (olej/benzín vytečie, ked' sa prístroj položí nabok alebo nad hlavu!), resp. škody vzniknuté požiarom počas prepravy idú na t'archu odosielateľa.
• Oprava alebo výmena prístroja ne-vedie ani k predíženiu záručnej doby ani k novej záručnej dobe v dôsledku tohto výkonu pre prístroj a pre prípad-

né uvedenie do chodu zabudovaných náhradných dielov. To platí aj pri nasadení miestneho servisu.

Údržbárske práce(vid' „Opravy a údržba“)	Pred Po		poprvých5 hod.	po 8hod.	po 50hod.	ročne
	práce
Skontrolovať a utiahnut’ skrut-ky, matice, svorníky	√
Skontrolovať stav motoro-vého oleja/stav benzínu a v prípade potreby doplnit’ moto-rový olej/benzín	√			√
Vyčistit’ ovládacie prvky/oblast’ okolo tlmiča hluku		√		√
Čistenie ochrany prstov				√
Vymenit’ motorový olej			√ √	√
Vymenit’ vzduchový filtera						√
Vyčistit’/nastavit’/vymenit’zapaľovaciu sviečku				√		√
Vyčistit’/skontrolovať nôžostrit’		√				√
Kontrola tlmiča zvuku a za-chytávača iskier					√	√
Čistenie systém u chladiace-ho vzduchua						√

^a pri vysokom výskyte prachu alebo silnom znečistení vymieňat' častejšie

Náhradné diely/príslušenstvo

Náhradné diely a príslušenstvo dostanete na www.grizzlytools.shop

Pri d'alších otázkach sa obrátte na „Service-Center“ (pozri „Service-Center“).

Vyhl'adávanie chýb

Problém Možná	príčina Odstránenie chyby
Motor sa nena-štartuje	Príliš málo benzínu v benzínovej nádrži	Naplnenie benzínu
	Nesprávne poradie štartovania	Zohl'adnit' pokyny k štartovaniu motora (pozri „Obsluha“)
	Konektor zapal'ovacej sviečky (P 14) nie je správne nasadený Zadymená zapal'ovacia sviečka (P 32)	Nasunút' konektor zapal'ovacej sviečky Zapal'ovaciu sviečku vyčistiť, nastavit' alebo vymenit' (pozri „Čistenie a údržba“)
	Nesprávne nastavený karbu-rátor	Karburátor nechat' nastavit' prostred-níctvom odbornej dielne
Motor štartuje, prístroj beží, ale nie s plným výkonom	Znečistený vzduchový filter (S 12)	Vymenit' vzduchový filter (pozri „Čistenie a údržba“)
	Nesprávne nastavený karbu-rátor	Karburátor nechat' nastavit' v odbornej dielni
Motor beží nepravidelne, viazne	Nesprávne nastavený karbu-rátor	Karburátor nechat' nastavit' v odbornej dielni
	Zadymená zapal'ovacia sviečka (P 32)	Zapaľovacie sviečky vyčistiť, nastavit' alebo vymenit' (pozri „Čistenie a údržba“)
Motor sa prehrieva	Vetracie otvory sú upchané Vyčistit' vetracie otvory
	Nesprávna zapal'ovacia sviečka (32)	Vymenit' zapal'ovaciu sviečku
	Príliš málo motorového oleja v motore	Naplnit' motorový olej (pozri „Uvedenie do prevádzky“)
Pohon sa neza-pína	Bowdenove lanká (A 5) sú prestavené	Nastavte lankové t'ahadlo alebo ne-chajte nastavit' v špecializovanom servise
Výsledok práce nie je uspokoji-vý alebo motor pracuje t'ažko	Tráva je príliš krátka alebo príliš vysoká	Zmenit' výšku kosenia (pozri „Nasta-venie výšky kosenia“)
	Nôž je tupý	Nôž nechat' naostrit' alebo vymenit' odbornou dielňou
	Nôž je blokovaný trávou, zberný kôš na trávu je plný, vyhadzovací otvor je upchaný	Odstránit' trávu (pozri „Čistenie a údržba“)
Nôž nerotuje	Nôž je blokovaný trávou Odstráňte trávu
	Nôž nie je správne namonto-vaný	Nôž nechat' namontovať odbornou dielňou
Abnormálny hluk, klepotanie alebo vibrácie	Nôž nie je správne namonto-vaný	Nôž nechat' namontovať odbornou dielňou
	Nôž je poškodený

SK	Preklad originálneho prehlásenia o zhode CE
Týmto potvrdzujeme, žeBenzínová kosačkakonštrukčného radu BRM 5117-2 A 4in1 SetČíslo šarže: B-52003zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN ISO 5395-2:2013+A1:2016+A2:2017EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:Hladina akustického výkonu:zaručená: 98 dB(A)nameraná: 93,50 dB(A)Použitý postup hodnotenia zhody v súlade s dodatkom VI/ 2000/14/EC + 2005/88/ECCertifikačný orgán: TÜV Rheinland LGA Products GmbH, No. 0197
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany02.02.2022	Christian FrankOsoba splnomocnená na zostaveniedokumentácie

* Vyššie popísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.

Výkres náhradných dielov • Plano de explosión

BRM 5117-2 A 4in1Set

BRM 5117-2 A 4in1Set Set1 Set2 Set3

informační • informatyvus • informativo • informatívny

Service-Center

Grizzly Tools

GmbH & Co. KG

Kundenservice
