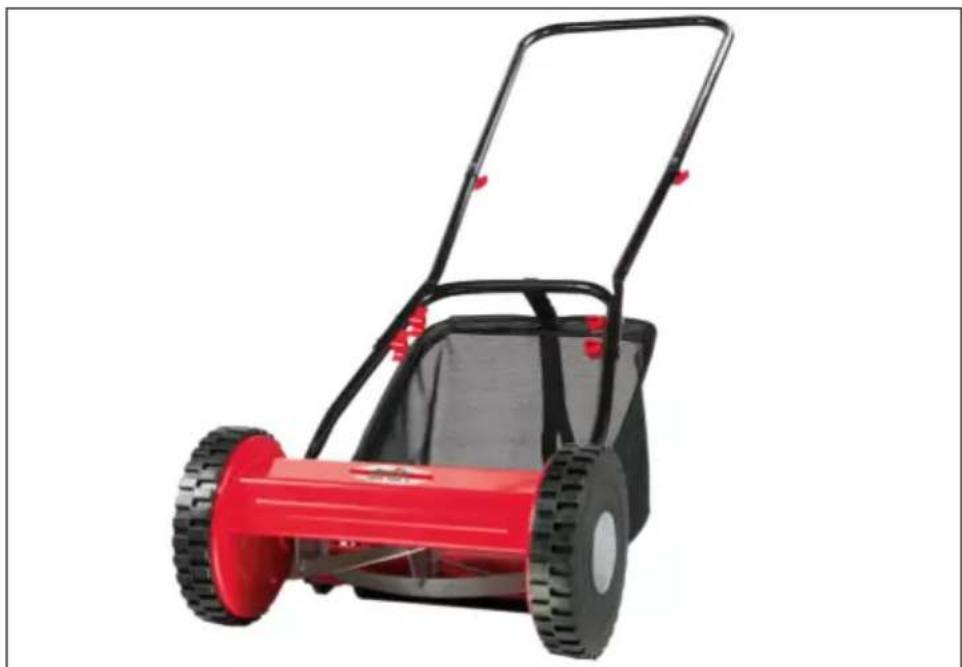

HRM 3003 - Sekačka na trávu Grizzly - Bezplatný návod k obsluze

Typ produktu	Ruční válcová sekačka na trávu
Značka a model	Grizzly HRM 3003
Šířka záběru	300 mm
Počet nožů	5 vibračních nožů
Nastavení výšky sečení	Plynulé, od 14 do 47 mm
Hmotnost	Přibližně 6,4 kg
Sběrný koš na trávu	Včetně, s upevňovacím řetízkem
Pohon	Ruční (bez motoru)
Kola	Dvě přední kola s nastavitelnými kolečky
Rukojeť	Oblouková rukojeť, rozložitelná na tři části
Nastavení vůle sečení	Pomocí bočních matic pro nastavení kontaktu nože s protinožem
Čištění	Kartáčem nebo suchým hadříkem; nepoužívat vodu ani rozpouštědla
Údržba	Po použití naolejovat nože; zkontrolovat šrouby a matice
Bezpečnost	Výstražné piktogramy: ostré nože, odletující úlomky; udržovat odstup
Náhradní díly	Dostupné na www.grizzly-service.eu
Záruka	24 měsíců (kromě opotřebení a nesprávného použití)
Určené použití	Soukromé trávníky, pouze domácí použití
Skladování	Na suchém místě, mimo dosah dětí
Likvidace	Recyklace ve sběrném středisku; nevyhazovat do směsného odpadu
Sériová čísla	201801000001 - 201801001621

Často kladené otázky - HRM 3003 Grizzly

Jak nastavit výšku sečení?

Povolte křížové šrouby na obou stranách zařízení, poté nastavte polohu koleček pro dosažení požadované výšky (od 14 do 47 mm). Ujistěte se, že obě osy jsou ve stejné výšce pro rovnoměrné sečení.

Jak namontovat rukojeť?

Přišroubujte horní část rukojeti na obě střední části, poté je připevněte ke spodní části. Nakonec připevněte spodní část k zařízení pomocí přiložených šroubů a matic.

Jak vyprázdnit sběrný koš na trávu?

Odpojte upevňovací řetízek, poté vyjměte koš z jeho závěsů. Vyprázdněte jej a vraťte zpět na místo, přičemž řetízek připevněte k příčné tyči spodní části rukojeti.

Jak nastavit vůli sečení?

Otáčejte jemně maticemi na pravé a levé straně zařízení ve směru hodinových ručiček, dokud nože lehce nedosednou na spodní kovovou opěru, jako nůžky.

Jaké jsou základní bezpečnostní pokyny?

Sekačku nikdy nepoužívejte bosí, s otevřenou obuví nebo pokud jsou v blízkosti osoby či zvířata. Vždy pracujte napříč svahy, nikdy do kopce nebo z kopce. Udržujte ruce a nohy mimo dosah nožů.

Jak čistit sekačku?

Použijte kartáč nebo suchý hadřík k odstranění zbytků. Nikdy nepoužívejte vodu ani rozpouštědla. Po sečení odstraňte nečistoty mezi koly a noži, poté nože otřete olejovaným hadříkem.

Kde najít náhradní díly?

Náhradní díly jsou k dispozici na webu www.grizzly-service.eu. Můžete také kontaktovat poprodejní servis telefonicky, pokud nemáte přístup k internetu.

Co dělat, když sekačka neseče dobře?

Nejprve zkontrolujte vůli sečení a v případě potřeby ji seřiďte (viz odpovídající otázka). Dále se ujistěte, že nože nejsou tupé nebo poškozené. Odstraňte zbytky trávy mezi noži.

Jaká je záruka na sekačku?

Záruka je 24 měsíců. Vztahuje se na vady materiálu nebo výroby, ale vylučuje běžné opotřebení (např. váleček), přetížení a nesprávné zacházení. V případě reklamace zašlete čistý přístroj s dokladem o koupi.

Mohu sekačku používat na svazích?

Ano, ale pouze při práci napříč svahem (nikdy do kopce nebo z kopce). Buďte zvlášť opatrní na svažitém terénu a vyhněte se prudkým svahům. Dbejte na dobrou stabilitu.

NÁVOD K OBSLUZE HRM 3003 Grizzly

Ruční sekačka na trávu

Ručná kosačka na trávu

Mechaniné vejapjové

DE

GB

FR

NL

IT

PL

CZ

SK

LT

Překlad originálního návodu k obsluze

Technickéúdaje....36

Bezpečnostní pokyny....36

Symboly v návodu....36

Symbolynapřístroji 36

Všeobecné bezpečnostní pokyny....36

Montáždržadla....37

Nastavenívýškysečení ...... 37

Montáž/vyprázdnění záchytného

koše na trávu 37

První montáž....37

Pracovní pokyny....38

Nastavení mezery řezu....38

Čištění a údržba....38

Čištění......38

Skladování....38

Likvidace/Ochrana životního

prostředí 39

Náhradní díly / Příslušenství ...... 39

Záruka....39

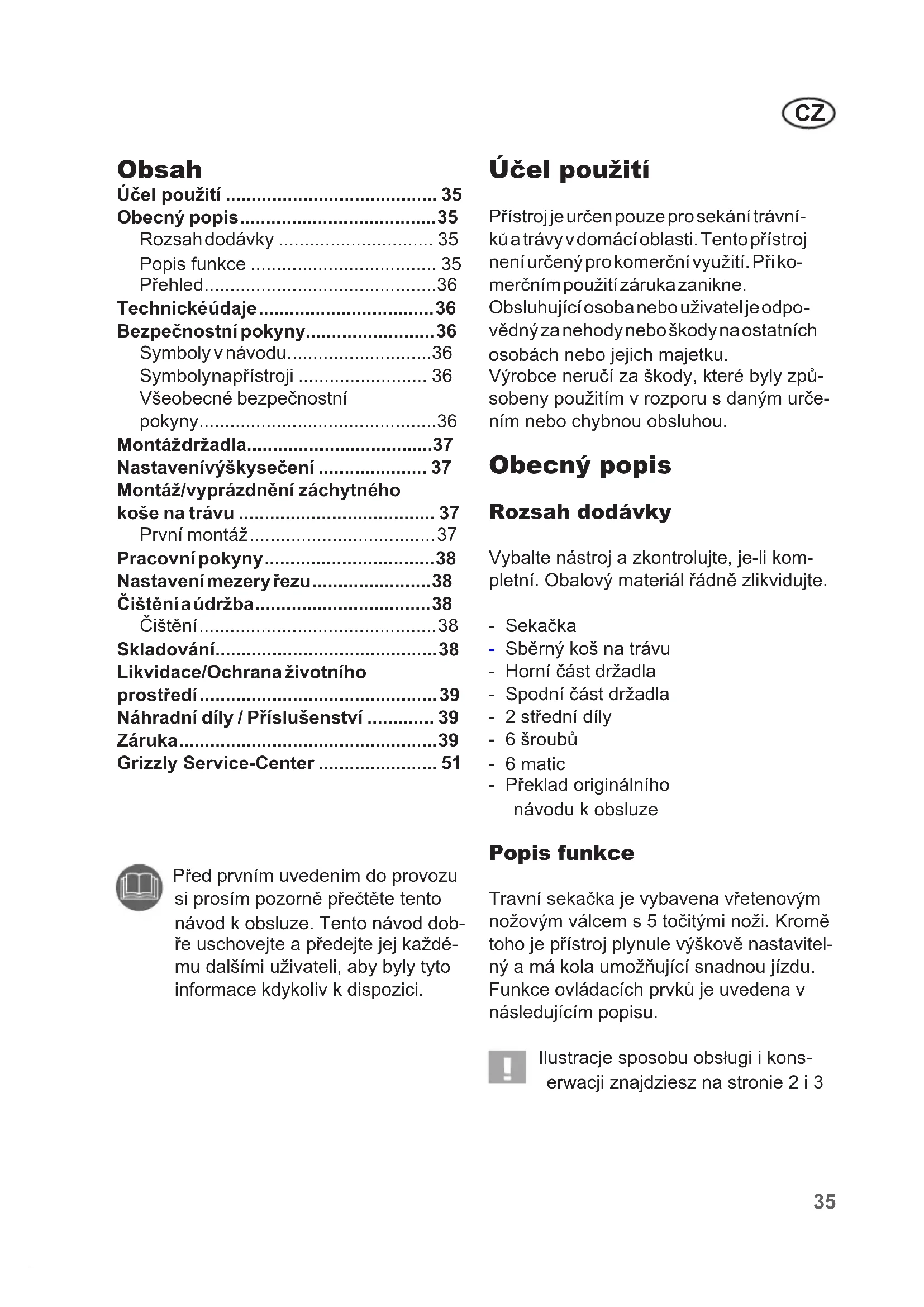

Před prvním uvedením do provozu si prosím pozorně přečtěte tento návod k obsluze. Tento návod dobře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto informace kdykoliv k dispozici.

Účel použití

Přístroj je určen pouze pro sekání trávníků a trávy v domácí oblasti. Tento přístroj není určený pro komerční využití. Pří komerčním použití záruka zanikne.

Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních osobách nebo jejich majetku.

Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

Obecný popis

Rozsah dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.

• Sekačka
• Sběrný koš na trávu
• Horní část držadla
• Spodní část držadla
• 2 střední díly
• 6 šroubů
• 6 matic
• Překlad originálního návodu k obsluze

Popis funkce

Travní sekačka je vybavena vřetenovým nožovým válcem s 5 točitými noži. Kromě toho je přístroj plynule výškově nastavitelný a má kola umožňující snadnou jízdu. Funkce ovládacích prvků je uvedena v následujícím popisu.

2 Pojezdové válečky
3 Vřetenový válec s noži

4 Kola
5 Šroub s rukojetí pro výškové seřízení
6 Sběrný koš na trávu s řetízkem

Pozorně si přečtěte návod k obsluze.

Nebezpečí poranění odlétávajícími částmi

Okolostojící osoby udržujte v dostatečné vzdálenosti od sekačky.

Technické údaje

Sekačka.... HRM 300-3

Pořadové číslo

201801000001 - 201801001621

Šířka nožů 300 mm

Počet nožů.... 5

Hmotnost (bez záchytného

koše na trávu)......cca 6,4 kg

Bezpečnostní pokyny

Symboly v návodu

Výstražné značky s údaji pro za-bránění škodám na zdraví ane-bo věcným škodám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Symboly na přístroji

Pozor!

Pozor – vůli střihu pravidelně nastavujte!

Opatrně – ostrý nůž! Nohy a ruce mějte mimo nebezpečnou oblast. zpečí poranění!

Pozor! Hrozí nebezpečí poranění rotujícím válcem nože! Při používání přístroje udržujte ruce a cho-didla mimo otvory.

Dodržujte montážní pokyny v ná- vodě!

Šířka nože

Všeobecné bezpečnostní pokyny

Dbejte na odpovídající akustickou ochranu a místní předpisy.

Pozor: Takto předejdete úrazům a zraněním:

• Děti a mládež do 16 let a osoby, které nejsou s tímto návodem seznámeny, nesmějí s přístrojem pracovat.

• Přístroj nikdy nepoužívejte, pokud jsou poblíž jiné osoby, zejména děti nebo zvířata.

• Osoby s poruchou motoriky nesmí přístroj nikdy uvádět do provozu bez doprovodu.

• Přístroj nepoužívejte, jestliže chodíte bosí nebo nosíte otevřené sandály. Ved'te přístroj pouze rychlostí chůze.
• Při práci dbejte na bezpečnou stabilitu, zejména na svazích. Vždy pracujte šikmo ke svahu, nikdy směrem do svazu nebo ze svahu. Budťe obzvláště opatrní, jestliže měníte na svahu směr jízdy. Nepracujte na příliš strmých svazích.
• Při nastavení přístroje zabraňte tomu, aby se nedostaly nohy nebo ruce mezi pohyblivé nože a nepohyblivé části přístroje.
• Nikdy nenoste přístroj za nožový válec.

Pozor! Takto zabráníte poškození přístroje a případným v souvislosti s tím vzniklým tělesným úrazům:

• Zkontrolujte terén, na kterém se bude přístroj používat, a odstraňte kameny, klacky, dráty nebo jiná cizí tělesa, která by mohla být zachycena a vymrštěna.
• Zajistěte, aby se přístroj nacházel v bezpečném pracovním stavu. Vyměňujte opotřebované nebo poškozené díly.
• Chraňte přístroj před vlivy počasí (vlhkost, mráz).

Montáž držadla

1. Nasuňte horní část držadla na oba střední díly a pomocí šroubů pevně přišroubujte.

2. Našroubujte střední díly spodní díl držadla.

3. Upevněte spodní díl držadla k přístroji.

Nastavení výšky sečení

Výšku sečení lze plynule nastavit změnou polohy pojezdových válečků:( 14 - 47 mm ):

Povolte šrouby s rukojetí na obou stranách přístroje a nastavte požadovanou výšku sečení. Dbejte na to, aby obě osy byly nastaveny na stejnou výšku.

Výšku sečení je dovoleno nastavit pouze do takového záběru, aby se nožový válec ani v případě nerovností nedotýkal podkladu.

Montáž/vyprázdnění zá- chytného koše na trávu

1. Zavěste záchytný koš na trávu do závěsů, které jsou k tomu určeny.

2. Upevněte záchytný koš na trávu řetízkem k příčníku spodní části držadla.

3. K sejmutí/vyprázdnění záchytného koše na trávu uvolněte řetízek a záchytný koš na trávu vyvěste.

Pracovní pokyny

Před každým použitím zkontrolujte, zda přístroj nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly.

nákontrolujte dotažení všech matic, čepů a šroubů.

CZ

Pravidelné sečení podněcuje traviny k intenzívnější tvorbě listu, současně způsobuje odumírání plevele. Proto je trávník po každém sečení hustší a rovnoměrněji zatěžovatelný.

• Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sečení bez mezer by se dráhy měly vždy o několik centimetrů překrývat.
• Na svazích pracujte vždy šikmo ke svahu.
• Pro první sečení v sezóně volte vyšší výšku řezu a následujících sečení snižujte výšku asi až na 20 mm.

Nastavení mezery řezu

Nože žacího vřetena je nutno znovu nastavit, pokud střih již není rovnoměrný a čistý.

Matice (12) na pravé a levé stra- ně sekačky otáčejte postupně ve směru hodinových ručiček, dokud se nože podobně jako u nůžek ne- kloužou zlehka po spodní kovové příčce (13).

Čištění a údržba

Práce, které nejsou popsány v tomto návodě, nechejte provést jedním z námi autorizovaných servisních opraven. Používejte pouze originální díly. Poškození přístroje a eventuálně z toho vyplývajícím poraněním zabráníte následovně.

Při manipulaci s nožem noste ru- kavice. Hrozí nebezpečí pořezání.

- Zkontrolujte, zda kryty a ochranná zařízení nejsou poškozena a jsou správně usazena. V případě potřeby je vyměňte.

Čištění

Přístroj neostřikujte vodou a nečis-těte jej pod tekoucí vodou.

• Udržujte přístroj vždy v čistotě. K čištění použijte kartáček nebo hadřík, nikoliv čisticí prostředky, příp. roz-pouštědla.
• Po sečení odstraňte zbytky rostlin ulpěné na kolech a v prostoru nožů.
• Břity nože otřete naolejovaným hadříkem nebo je postříkejte ošetřujícím sprejem na kov.

Skladování

- Přístroj skladujte v suchu a mimo dosah dětí.

Likvidace/Ochrana životního prostředí

Zajistěte ekologickou recyklaci přístroje, příslušenství a obalu.

• Stroje nepatří do domovního odpadu. Přístroj odevzdejte ve sběrném dvoře, který provede recyklaci. Použité plastové a kovové díly je možno rozčlenit podle druhu a odevzdat ve sběrném dvoře. Informujte se u svého obchodníka.
• Posekanou trávu nevyhazujte do popelnice, ale uložte ji na kompost nebo ji rozdělte jako mulčovací vrstvu pod keře a stromy.

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „ Service-Center“).

Záruka

Na tento přístroj se poskytuje záruka 24 měsíců.

Na poškození způsobená přirozeným opotřebením, přetížením nebo nesprávným použitím se záruka nevztahuje. Určité díly jako např. vřetenový válec podléhají, spodní kovové příčce, normálnímu opotřebení a jsou ze záruky vyloučeny. Předpokladem pro uplatnění záruky je kromě toho dodržování pokynů k čištění a údržbě uvedených v návodu k použití. Škody, které byly způsobeny materiálovými nebo výrobními chybami, budou odstraněny bezplatným dodáním náhrady nebo opravou. Předpokladem je předání přístroje v nerozebraném stavu s dokladem o prodeji a záruce prodejci.

Opravy, na které se nevztahuje záruka, si můžete nechat provést za úplatu v našem servisním centru. Naše servisní středisko Vám ochotně udělá cenovou nabídku.

Můžeme přijmout jen přístroje, které byly odeslány dostatečně zabaleny a ofrankovány.

Pozor: V případě reklamace nebo servisu dodejte prosím Váš přístroj s informací o závadě na adresu našeho servisu.

Přístroje zaslané nevyplaceně – jako neskladné zboží, expres nebo jiným speciálním druhem dopravy – nebudou přijaty.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Obsah

Účel použitia 40

Všeobecný popis 40

Rozsah dodávky 40

Popis funkcie....40

Prehl'ad 41

Technické údaje....41

Bezpečnostné pokyny....41

Symboly v návode....41

Všeobecné bezpečnostné pokyn .....41

Montáž rukoväte 42

Vybal'te nástroj a skontrolujte, či je kompletný. Baliaci materiál zlikvidujte podl'a predpisov.

Pozorne si prečítajte návod na obsluhu.

Zabezpečte, aby sa okolostojace osoby nezdržiavali v blízkosti kosačky.

Dodržujte montážne pokyny v návode!

Šírka noža

Všeobecné bezpečnostné po- kyn

Výšku kosenia možno plynule nastavit' zmenou pozície vodiacich valčekov (14 - 47 mm):

Pri manipulácii s nožmi noste ru- kavice. Hrozí tu nebezpečenstvo rezných poranení.

- Mechaniné vejapjové
