HRM 3003 - Tondeuse à gazon Grizzly - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon manuelle à rouleau
Marque et modèle	Grizzly HRM 3003
Largeur de coupe	300 mm
Nombre de lames	5 lames vibrantes
Réglage de la hauteur de coupe	Continue, de 14 à 47 mm
Poids	Environ 6,4 kg
Sac récupérateur d'herbe	Inclus, avec chaîne de fixation
Alimentation	Manuelle (sans moteur)
Roues	Deux roues avant avec molettes de réglage
Poignée	Poignée en arceau, démontable en trois parties
Réglage du jeu de coupe	Par écrous latéraux pour ajuster le contact lame/contre-lame
Nettoyage	Brosse ou chiffon sec ; ne pas utiliser d'eau ni de solvants
Entretien	Huiler les lames après usage ; vérifier les vis et écrous
Sécurité	Pictogrammes de danger : lames coupantes, éjection de débris ; tenir distance
Pièces de rechange	Disponibles sur www.grizzly-service.eu
Garantie	24 mois (hors usure et utilisation non conforme)
Utilisation prévue	Pelouses privées, usage domestique uniquement
Rangement	Au sec, hors de portée des enfants
Mise au rebut	Recyclage via centre de collecte ; ne pas jeter aux ordures ménagères
Numéros de série	201801000001 - 201801001621

FOIRE AUX QUESTIONS - HRM 3003 Grizzly

Comment régler la hauteur de coupe ?

Desserrez les vis à croisillon des deux côtés de l'appareil, puis réglez la position des roulettes pour obtenir la hauteur souhaitée (de 14 à 47 mm). Assurez-vous que les deux axes sont à la même hauteur pour une coupe uniforme.

Comment monter la poignée ?

Vissez la partie supérieure de la poignée sur les deux parties centrales, puis fixez ces dernières à la partie inférieure. Enfin, attachez la partie inférieure à l'appareil à l'aide des vis et écrous fournis.

Comment vider le sac récupérateur d'herbe ?

Décrochez la chaîne de fixation, puis retirez le sac de ses suspensions. Videz-le et remettez-le en place en accrochant la chaîne à la barre transversale de la partie inférieure de la poignée.

Comment régler le jeu de coupe ?

Tournez doucement les écrous situés à droite et à gauche de l'appareil dans le sens des aiguilles d'une montre jusqu'à ce que les lames effleurent légèrement l'étai de métal inférieur, comme des ciseaux.

Quelles sont les consignes de sécurité essentielles ?

Ne jamais utiliser la tondeuse pieds nus, avec des chaussures ouvertes, ou si des personnes ou animaux se trouvent à proximité. Travailler toujours en travers des pentes, jamais en montée ou descente. Tenir les mains et les pieds éloignés des lames.

Comment nettoyer la tondeuse ?

Utilisez une brosse ou un chiffon sec pour enlever les résidus. Ne jamais utiliser d'eau ou de solvants. Après la tonte, retirez les débris entre les roues et les lames, puis frottez les lames avec un chiffon huilé.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles sur le site www.grizzly-service.eu. Vous pouvez aussi contacter le service après-vente par téléphone si vous n'avez pas accès à Internet.

Que faire si la tondeuse ne coupe pas bien ?

Vérifiez d'abord le jeu de coupe et réglez-le si nécessaire (voir question correspondante). Assurez-vous également que les lames ne sont pas émoussées ou endommagées. Nettoyez les résidus d'herbe entre les lames.

Quelle est la garantie de la tondeuse ?

La garantie est de 24 mois. Elle couvre les défauts de matériel ou de fabrication, mais exclut l'usure normale (ex : rouleau porte-broche), la surcharge et le maniement incorrect. Pour toute réclamation, renvoyez l'appareil propre avec la preuve d'achat.

Puis-je utiliser la tondeuse sur des pentes ?

Oui, mais uniquement en travaillant transversalement à la pente (jamais en montant ou descendant). Soyez particulièrement prudent sur les surfaces pentues et évitez les pentes raides. Veillez à avoir une bonne stabilité.

MODE D'EMPLOI HRM 3003 Grizzly

Traduction de la notice d'utilisation originale

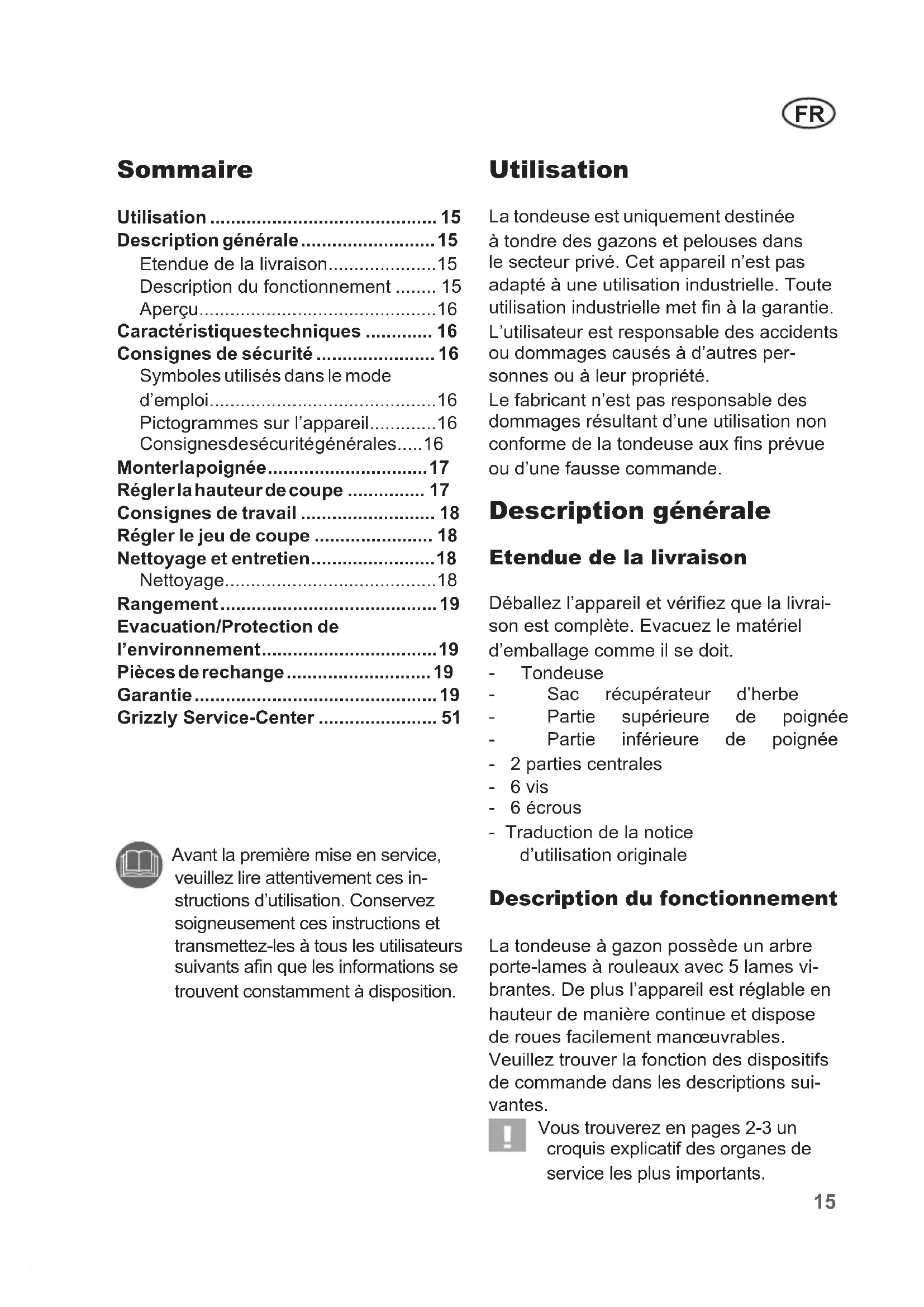

Description générale....15

Etendue de la livraison....15

Description du fonctionnement..... 15

Aperçu....16

Caractéristiquestechniques...... 16

Consignes de sécurité.... 16

Symboles utilisés dans le mode d'emploi....16

Pictogrammes sur l'appareil......16

Consignesdesécuritégénérales.....16

Régler la hauteur de coupe...... 17

Consignes de travail.... 18

Régler le jeu de coupe.... 18

Nettoyage et entretien....18

Nettoyage....18

Rangement....19

Evacuation/Protection de

l'environnement....19

Pièces de rechange....19

Garantie....19

Avant la première mise en service, veuillez lire attentivement ces instructions d'utilisation. Conservez soigneusement ces instructions et transmettez-les à tous les utilisateurs suivants afin que les informations se trouvent constamment à disposition.

Utilisation

La tondeuse est uniquement destinée à tondre des gazons et pelouses dans le secteur privé. Cet appareil n'est pas adapté à une utilisation industrielle. Toute utilisation industrielle met fin à la garantie. L'utilisateur est responsable des accidents ou dommages causés à d'autres personnes ou à leur propriété.

Le fabricant n'est pas responsable des dommages résultant d'une utilisation non conforme de la tondeuse aux fins prévue ou d'une fausse commande.

Etendue de la livraison

Déballez l'appareil et vérifiez que la livraison est complète. Evacuez le matériel d'emballage comme il se doit.

• Tondeuse
• Sac récupérateur d'herbe
• Partie supérieure de poignée
• Partie inférieure de poignée
• 2 parties centrales
• 6 vis
• 6 écrous
• Traduction de la notice d'utilisation originale

Description du fonctionnement

La tondeuse à gazon possède un arbre porte-lames à rouleaux avec 5 lames vibrantes. De plus l'appareil est réglable en hauteur de manière continue et dispose de roues facilement manœuvrables.

Veuillez trouver la fonction des dispositifs de commande dans les descriptions suivantes.

Vous trouverez en pages 2-3 un croquis explicatif des organes de service les plus importants.

Aperçu

1 poignée en arceau

2ROLETTES

3 rouleau porte-broche avec lame 4 roues 5 vis à croisillon pour réglage de la hauteur 6 sac récupérateur d'herbe avec chaîne

Caractéristiques techniques

Tondeuse à gazon.... HRM 300-3

Numéro de série

201801000001 - 201801001621

Largeur de lame 300 mm

Nombre de lames 5

Poids.... environ. 6,4 kg

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Symbole d'interdiction (l'interdiction est précisée à la place des guillemets) et indications relatives à la prévention de dommages.

Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.

Pictogrammes sur l'appareil

Achtung!

Lisez la notice d'utilisation.

Risque de blessure par les particules éjectées de la coupe.

Tenir les personnes à distance du faucheur.

Attention - régler régulièrement le jeu de coupe !

Attention ! Lames de coupe acérées ! Tenir à distance les pieds et les mains. Risque de blessure!

Attention ! Risque de blessure en raison de la rotation de l'arbre porte-lames ! Lors de l'utilisation, tenir les mains et les pieds à distance des ouvertures de l'appareil.

Respecter les instructions de montage de la notice !

Largeur du couteau

Consignes de sécurité générales

Tenez compte de la protection contre le bruit et des prescriptions locales.

Précaution : Voici comment éviter des accidents et des blessures :

• Les enfants et les adolescents de moins de 16 ans ainsi que les personnes qui ne se sont pas familiarisées avec le présent mode d'emploi n'ont pas le droit d'utiliser cette tondeuse.
• N'utilisez jamais la tondeuse lorsque des personnes, des enfants plus particulièrement, ou des animaux se trouvent à proximité.
• Les personnes atteintes de troubles moteurs n'ont pas le droit de mettre la tondeuse en marche sans la présence d'une personne accompagnatrice.
• N'utilisez pas la tondeuse si vous êtes pieds nus ou si vous portez des chaussures ouvertes. Ne déplacez la tondeuse qu'en marche lente.
• Veillez à une bonne stabilité lorsque vous utilisez la tondeuse, notamment sur les pentes. Travaillez toujours transversalement à la pente, ne descendez jamais des pentes et ne grimpez jamais de côtes. Faites plus particulièrement attention lorsque vous changez le sens de la marche. Ne travaillez pas en des endroits particulièrement pentus.
• Lorsque vous réglez la tondeuse, évi-tez de coincer vos pieds ou vos mains entre les couteaux mobiles et les composants fixes de la tondeuse.
• Ne portez jamais votre tondeuse au niveau du rouleau à couteaux.

Précaution ! Voici comment éviter des dommages sur l'appareil et d'éventuels dommages personnels en résultant :

- Contrôlez le terrain sur lequel la tondeuse doit être utilisée et retirez les pierres, branches, fils de fer et autres corps étrangers pouvant être entraînés et éjectés par la tondeuse.

• Veillez à ce que la tondeuse soit en état de fonctionnement sûr. Remplacez les composants usés ou endommagés.
• Protégez la tondeuse contre les influences atmosphériques (humidité, rouille).

Monter la poignée

1. Placez la partie supérieure de la poignée sur les deux parties centrales et vissez-la avec les vis.
2. Vissez les parties centrales à la partie inférieure de la poignée.
3. Fixez la partie inférieure de la poignée à l'appareil.

Régler la hauteur de coupe

Il est possible de régler la hauteur de coupe de manière continue en modifiant la position des roulettes (14 - 47 mm):

Desserrez les vis à croisillon sur les deux côtés de l'appareil et réglez la hauteur de coupe souhaitée. Faites bien attention à ce que les deux axes soient réglés à la même hauteur.

La hauteur de coupe réglée doit être telle que le rouleau à cou-teaux ne touche pas le sol, même en cas d'irrégularités.

Monter/vider le sac ré- cupérateur d'herbe

1. Accrochez le sac récupérateur d'herbe dans les suspensions prévues à cet effet.
2. Fixez le sac récupérateur d'herbe avec la chaîne à la

barre transversale de la partie inférieure de poignée.

1. Pour enlever / vider le sac récupérateur d'herbe, desserrez la chaîne et décrochez le sac récupérateur d'herbe.

Consignes de travail

Avant chaque utilisation, contrôlez si la tondeuse présente des vices apparents comme des éléments détachés, usés ou endommagés. Vérifiez la bonne tenue de tous les écrous, boulons et vis.

Une tonte effectuée régulièrement incite l'herbe à former davantage de pousses mais permet aussi en même temps de détruire les mauvaises herbes. C'est pourquoi la pelouse se densifie après chaque tonte et donne une surface régulière pouvant être sollicitée.

• Déplacez la tondeuse en marche lente si possible en bandes droites. Pour que la tonte soit correcte, les bandes devraient toujours se chevaucher sur quelques centimètres.
• Travaillez toujours perpendiculairement aux pentes.
• Pour la première tonte de la saison, choisissez une hauteur de coupe haute et diminuez la hauteur à environ 20 mm lors des coupes suivantes.

Régler le jeu de coupe

Lorsque l'herbe n'est plus coupée régulièrement et proprement, il faut régler les lames du rouleau porte-broche.

Tournez doucement dans le sens des aiguilles d'une montre les écrous (12) situés à droite et à gau-

che de l'appareil jusqu'à ce que les lames, comme avec des ciseaux, soient légèrement à portée de l'étai de métal inférieur (13).

Nettoyage et entretien

Confiez les travaux qui ne figurent pas dans le présent mode d'emploi à un service après-vente autorisé par nos soins. N'utilisez que des pièces d'origine. Vous évitez ainsi d'endommager l'appareil et les éventuelles conséquences pouvant affecter les personnes.

Portez des gants pour manipuler le couteau. Il y a un risque de blessure par coupure.

- Contrôlez les recouvrements et les dispositifs de protection quant à la présence d'endommagements et leur bonne tenue. Si cela est nécessaire, remplacez-les.

Nettoyage

N'arrosez pas l'appareil avec de l'eau et ne le nettoyez pas non plus sous de l'eau coulante.

• Tenez la tondeuse toujours à l'état propre. Pour le nettoyage, servez-vous d'une brosse ou d'un chiffon mais pas de produits de nettoyage ou de solvants.
• Après la tonte. Retirez les restes de végétaux se trouvant entre les roues et la zone des couteaux.
• Frottez le tranchant des couteaux avec un chiffon imbibé d'huile ou vaporisez-le avec un spray d'entretien pour métal.

Rangement

- Rangez votre tondeuse au sec et hors de la portée de main des enfants.

Evacuation/Protection de l'environnement

Remettez l'appareil, les accessoires et l'emballage à une collecte en vue de leur recyclage écologique.

• Les appareils ne doivent pas être jetés à la poubelle des déchets domestiques. Remettez l'appareil à un centre de recyclage. Les éléments en matière plastique et en métal peuvent être triés et ainsi remis à un centre de recyclage. A ce sujet, renseignez-vous auprès de votre revendeur.
• Ne jetez pas l'herbe de la tonte à la poubelle; compostez-la ou répandez-la sous vos arbres et bosquets.

Vous obtiendrez des pièces de rechange à l'adresse www. grizzly-service. eu

Si vous ne disposez d'aucun accès Internet, veuillez téléphoner au centre de SAV (voir «Service-Center»).

Garantie

Cet appareil bénéficie de 24 mois de garantie.

Les dommages qui sont dus à une usure naturelle, à une surcharge ou à un manie- ment incorrect, sont exclus de la garantie. Certaines pièces déterminées comme par exemple le rouleau porte-broche ou l'étai de métal inférieur subissent une usure normale et sont exclues de la garantie.

En outre, pour que la garantie joue, il faut que les instructions indiquées dans la notice d'utilisation et concernant le nettoyage et la maintenance aient été respectées. Les dégâts qui sont dus à un défaut de matériel ou à une erreur du fabricant, sont éliminés gratuitement par remplacement ou réparation. Pour ce faire, il faut que l'appareil soit renvoyé, non démonté, accompagné de la preuve d'achat et de garantie du commerçant.

Vous pouvez, contre paiement, faire exécuter par notre service après-vente, des réparations qui ne sont pas couvertes par la garantie. Notre service après-vente vous enverra volontiers un devis estimatif. Nous ne pouvons travailler que sur des appareils qui ont été emballés correctement et suffisamment affranchis.

Attention : En cas de réclamation ou de réparation, veuillez livrer votre appareil nettoyé et avec une note indiquant le défaut, à notre adresse de service après-vente. Les appareils envoyés en port dû - comme marchandises encombrantes, en exprès ou par envoi spécial ne sont pas acceptés..

Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
