Typ produktu	Ręczna kosiarka wałkowa
Marka i model	Grizzly HRM 3003
Szerokość koszenia	300 mm
Liczba ostrzy	5 ostrzy wibrujących
Regulacja wysokości koszenia	Ciągła, od 14 do 47 mm
Waga	Około 6,4 kg
Worek na trawę	W zestawie, z łańcuchem mocującym
Zasilanie	Ręczne (bez silnika)
Koła	Dwa przednie koła z pokrętłami regulacyjnymi
Uchwyt	Uchwyt w formie pałąka, demontowalny na trzy części
Regulacja luzu noży	Za pomocą bocznych nakrętek do regulacji styku ostrza z przeciwostrzem
Czyszczenie	Szczotka lub sucha szmatka; nie używać wody ani rozpuszczalników
Konserwacja	Należy oliwić ostrza po użyciu; sprawdzać śruby i nakrętki
Bezpieczeństwo	Piktogramy ostrzegawcze: tnące ostrza, wyrzut odpadów; zachować odległość
Części zamienne	Dostępne na www.grizzly-service.eu
Gwarancja	24 miesiące (z wyłączeniem zużycia i niewłaściwego użytkowania)
Przeznaczenie	Prywatne trawniki, wyłącznie do użytku domowego
Przechowywanie	W suchym miejscu, poza zasięgiem dzieci
Utylizacja	Recykling w punkcie zbiórki; nie wyrzucać do odpadów domowych
Numery seryjne	201801000001 - 201801001621

Często zadawane pytania - HRM 3003 Grizzly

Jak wyregulować wysokość koszenia?

Odkręć śruby skrzydłowe po obu stronach urządzenia, a następnie ustaw położenie kółek, aby uzyskać żądaną wysokość (od 14 do 47 mm). Upewnij się, że obie osie są na tej samej wysokości, aby zapewnić równomierne koszenie.

Jak zamontować uchwyt?

Przykręć górną część uchwytu do dwóch środkowych części, a następnie przymocuj je do dolnej części. Na koniec przymocuj dolną część do urządzenia za pomocą dostarczonych śrub i nakrętek.

Jak opróżnić worek na trawę?

Odczep łańcuch mocujący, a następnie zdejmij worek z zawieszeń. Opróżnij go i włóż z powrotem, zaczepiając łańcuch o poprzeczkę dolnej części uchwytu.

Jak wyregulować luz noży?

Delikatnie obracaj nakrętki znajdujące się po prawej i lewej stronie urządzenia zgodnie z ruchem wskazówek zegara, aż ostrza lekko dotkną dolnej metalowej podpory, jak nożyczki.

Jakie są podstawowe zasady bezpieczeństwa?

Nigdy nie używaj kosiarki boso, w otwartym obuwiu lub gdy w pobliżu znajdują się osoby lub zwierzęta. Zawsze pracuj w poprzek zbocza, nigdy pod górę ani w dół. Trzymaj ręce i stopy z dala od ostrzy.

Jak czyścić kosiarkę?

Użyj szczotki lub suchej szmatki, aby usunąć pozostałości. Nigdy nie używaj wody ani rozpuszczalników. Po koszeniu usuń zanieczyszczenia spomiędzy kół i ostrzy, a następnie przetrzyj ostrza nasączoną olejem szmatką.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne na stronie www.grizzly-service.eu. Możesz również skontaktować się z serwisem posprzedażowym telefonicznie, jeśli nie masz dostępu do Internetu.

Co zrobić, jeśli kosiarka nie kosi dobrze?

Najpierw sprawdź luz noży i w razie potrzeby wyreguluj go (patrz odpowiednie pytanie). Upewnij się również, że ostrza nie są stępione ani uszkodzone. Wyczyść resztki trawy spomiędzy ostrzy.

Jaka jest gwarancja na kosiarkę?

Gwarancja wynosi 24 miesiące. Obejmuje wady materiałowe lub produkcyjne, ale wyklucza normalne zużycie (np. wałek nośny), przeciążenie i niewłaściwe użytkowanie. W przypadku reklamacji odeślij czyste urządzenie wraz z dowodem zakupu.

Czy mogę używać kosiarki na pochyłościach?

Tak, ale tylko podczas pracy w poprzek zbocza (nigdy pod górę ani w dół). Zachowaj szczególną ostrożność na pochyłych powierzchniach i unikaj stromych zboczy. Zadbaj o dobrą stabilność.

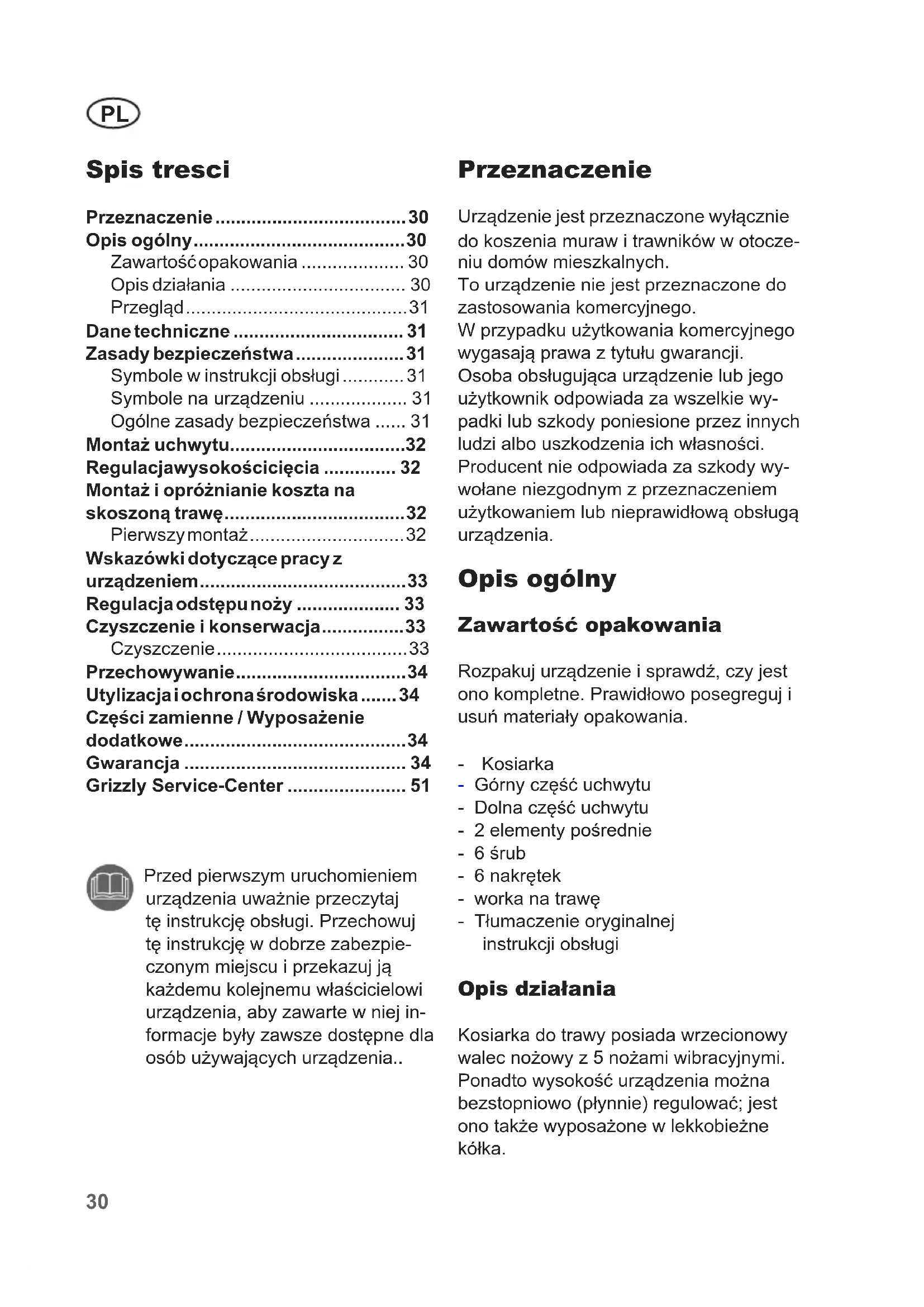

INSTRUKCJA OBSŁUGI HRM 3003 Grizzly

Ręczna kosiarka do trawy

Tłumaczenie oryginalnej instrukcji obsługi

Zawartość opakowania .... 30

Opis działania 30

Przegład....31

Dane techniczne 31

Zasady bezpieczeństwa....31

Symbole w instrukcji obsługi ...... 31

Symbole na urządzeniu 31

Ogólne zasady bezpieczeństwa ..... 31

Montaż uchwytu....32

Regulacjawysokościcięcia ...... 32

Montaż i opróżnianie koszta na

skoszoną trawę....32

Pierwszymontaż 32

Wskazówki dotyczące pracy z urządzeniem....33

Regulacja odstępu noży 33

Czyszczenie i konserwacja....33

Czyszczenie....33

Przechowywanie....34

Utylizacja i ochrona środowiska ..... 34

Części zamienne / Wyposażenie dodatkowe....34

Gwarancja 34

Przed pierwszym uruchomieniem urządzenia uważnie przeczytaj tę instrukcję obsługi. Przechowuj tę instrukcję w dobrze zabezpieczonym miejscu i przekazuj ją każdemu kolejnemu właścicielowi urządzenia, aby zawarte w niej informacje były zawsze dostępne dla osób używających urządzenia..

Przeznaczenie

Urządzenie jest przeznaczone wyłącznie do koszenia muraw i trawników w otoczeniu domów mieszkalnych.

To urządzenie nie jest przeznaczone do zastosowania komercyjnego.

W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji.

Osoba obsługująca urządzenie lub jego użytkownik odpowiada za wszelkie wypadki lub szkody poniesione przez innych ludzi albo uszkodzenia ich własności.

Producent nie odpowiada za szkody wywołane niezgodnym z przeznaczeniem użytkowaniem lub nieprawidłową obsługą urządzenia.

Opis ogólny

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne. Prawidłowo posegreguj i usuń materiały opakowania.

• Kosiarka
• Górny część uchwytu
• Dolna część uchwytu
• 2 elementy pośrednie
• 6 śrub
• 6 nakrętek
• worka na trawę
• Tłumaczenie oryginalnej instrukcji obsługi

Opis działania

Kosiarka do trawy posiada wrzecionowy walec nożowy z 5 nożami wibracyjnymi. Ponadto wysokość urządzenia można bezstopniowo (płynnie) regulować; jest ono także wyposażone w lekkobieżne kółka.

Funkcje elementów urządzenia są podane w poniższym opisie.

Ilustracje sposobu obsługi i kons- erwacji znajdziesz na stronie 2 i 3.

Przegład

1	Uchwyt obejmowy
2	Rolki	bieżne
3	Walec	wrzecionowy
4	Kółka
5	Śruba	z	zatyczką
	wysokości
6	worka	na	trawę

Dane techniczne

Kosiarka .... HRM 300-3

numer seryjny ...... 201801000001 - 201801001621

Szerokość noża.... 300 mm Ilość noży.... 5 Cieżar....ok. 6,4 kg

Zasady bezpieczeństwa

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu (w miejscu wykrzyknika objaśnienie nakazu) z informacjami na temat zapobiegania szkodom.

Znak informacyjny ze wskazówkami ułatwiającymi posługiwanie się urządzeniem.

Symbole na urządzeniu

Uwaga!

Proszę uważnie przeczytać niniejszą instrukcję obsługi.

Niebezpieczeństwo urazów ze względu na wyrzucane części.

óżyzymać z daleka od tej kosiarki osoby stojące w pobliżu. regulacji

Uwaga – regularnie ustawiać wiel- kóśośczereliny tnącej!

Ostrożnie - ostre noże! Trzymać z daleka ręce i nogi. Niebezpieczeństwo doznania obrażeń ciała!

Uwaga! Niebezpieczeństwo odniesienia obrażeń na skutek kontaktu z wirującymi nożami! Podczas korzystania z urządzenia trzymać dłonie i stopy poza otworami.

Przestrzegać wskazówek mon- tażowych zawartych w instrukcji!

Szerokość noża

Ogólne zasady bezpieczeństwa

Przestrzegaj zasad ochrony przed hałasem i przepisów lokalnych.

Ostrożnie: W ten sposób unikniesz wypadków i zranień:

- Urządzenie nie może być używane przez dzieci i osoby młodociane poniżej 16 roku życia oraz przez osoby nie znaleźć tej instrukcji obsługi.

PL

• Nigdy nie używaj urządzenia, gdy w pobliżu znajdują się ludzie, a szczególnie dzieci lub zwierzęta.
• Osoby z zaburzeniami motoryki ciała nie mogą uruchamiać urządzenia bez osoby nadzorującej.
• Nie używaj urządzenia, jeżeli jesteś boso lub masz na nogach otwarte sandały. Prowadź urządzenie tylko z szybkością idącego człowieka.
• Przy pracy zapewnij sobie stabilną postawę, szczególnie na zboczach i wzniesieniach. Zawsze pracuj w poprzek wzniesienia, nigdy do góry albo na dół. Zachowaj szczególną ostrożność przy zmianach kierunku ruchu na wzniesieniu. Nie pracuj na zbyt stromych wzniesieniach.
• Przy ustawianiu urządzenia unikaj wkładania stóp albo rąk między ruchome noże a nieruchomo części urządzenia.
• Nigdy nie noś urządzenia trzymając za walec tnący.

Ostrożnie! W ten sposób unikniesz uszkodzeń urządzenia i wynika-jących stąd szkód osobowych:

• Sprawdź teren, na którym będziesz używać urządzenia i usuń kamienie, gałęzie, druty i inne przedmioty, które mogłyby zostać pochwycone i odrzucone przez urządzenie.
• Zawsze zapewniaj bezpieczny stan techniczny urządzenia. Zużyte i/lub uszkodzone części wymieniaj na nowe.
• Chron urządzenie przed wypływami atmosferycznymi (wilgoć, deszcz, mróz).

Montaż uchwytu

1. Założ górną część uchwytu na oba elementy pośrednie i przy- kręć je śrubami.

2. Przykręć elementy pośrednie do dolnej części uchwytu.

3. Zamocuj dolną część uchwytu do urządzenia.

Regulacja wysokości cięcia

Wysokość cięcia można ustawiać bezstopniowo przez zmianę położenia rolek bieżnych (14 - 47 mm):

Poluzuj śruby z zatyczkami po obu stronach urządzenia i ustaw żądaną wysokość cięcia. Uważaj, by obie osie były ustawione na jednakowej wysokości.

Aby dopasować uchwyt do wysokości swojego ciała, możesz przykręcić słupki środkowe w jednej z dwóch możliwych pozycji.

Montaż i opróżnianie koszta na skoszoną trawę

1. Zawieś kosz na skoszoną trawę w przewidzianych do tego celu zacze-pach.

2. Przymocuj kosz na skoszoną trawę łańcuchem do poprzeczki dolnej części uchwytu.

3. Aby zdjąć i/lub opróżnić kosz na skoszoną trawę zdejmij łańcuch i odczep kosz.

Wskazówki dotyczące pracy z urządzeniem

Przed każdym użyciem sprawdzaj, czy urządzenie nie ma widocznych wad i usterek, takich jak np. luźne, zużyte lub uszkodzone części. Sprawdzaj, czy wszystkie nakrętki, trzpie-nie i śruby są dobrze przykręcone.

Regularne koszenie pobudza wzrost trawy, jednocześnie powodując obumieranie chwastów. Po każdym koszeniu trawa staje się gęstsza, tworzy się równa i wytrzymała murawa.

• Prowadź urządzenie tylko z szybkością idącego człowieka po jak najprost-szych odcinkach. Aby nie pozostawiać nieskoszonych pasów trawy, prowadź kosiarkę tak, by jej tory zachodziły na siebie o kilka centymetrów.
• Na wzniesieniach zawsze pracuj w poprzek wzniesienia.
• Przy pierwszym koszeniu w sezo-nie ustaw dużą wysokość kosze-nia, a przy następnych koszenia zmniejszaj ją do około 20 mm.

Regulacja odstępu noży

Jeżeli trawa nie jest koszona równo i dokładnie, konieczna jest regulacja położenia noży walca wrzecionowego.

Obracaj znajdujące się z prawej i lewej strony urządzenia nakrętki (12) małymi krokami w kierunku ruchu wskazówek zegara tak, by noże ocierały się lekko o dolną belkę metalową (13), podobnie jak ostrza nożyc

Czyszczenie i konserwacja

Prace, które nie zostały opisane w tej instrukcji obsługi, muszą być wykonywane przez autoryzowany przez nas warsztat serwisowy. Stosuj tylko oryginalne części. W ten sposób unikniesz uszkodzeń urządzenia i wynikających stąd szkód osobowych.

Przy obchodzeniu się z nożem noś rękawice. Niebezpieczeństwo odniesienia ran ciętych.

- Sprawdzaj, czy osłony i elementy zabezpieczające nie są uszkodzone i czy są dobrze zamocowane. W razie potrzeby wymień te części na nowe.

Czyszczenie

Nie spryskuj urządzenia wodą i nie myj go pod bieżącą wodą.

• Utrzymuj urządzenie w czystości. Do oczyszczania używaj szczotki lub szmatki, ale nie używaj środków czyszczących ani rozpuszczalników.
• Po zakończeniu koszenia usuwaj resztki roślin z kółek i okolicy noża.
• Nacieraj ostrza noży zwilżoną olejem ściereczką lub spryskuj aerozolem do pielęgnacji metalu.

Przechowywanie

- Przechowuj urządzenie w suchym i niedostępnym dla dzieci miejscu.

Utylizacja i ochrona środowiska

Przekaż urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.

- Maszyn nie należy wyrzucać razem z odpadami domowymi. Oddaj urządzenie do punktu utylizacji odpadów. Użyte w produkcji urządzenia elementy z tworzyw sztucznych i metalu można od siebie oddzielić i poddać osobnej utylizacji. Zwróć się po poradę do swojego punktu sprzedaży.

PL

- Nie wyrzucaj skoszonej trawy do kontenera na śmieci; zakompostuj ją albo rozprowadź jako warstwę użyźniającą pod krzewami i drzewami.

Części zamienne / Wyposażenie dodatkowe

Części zamienne i akcesoria można zakupić na www.grizzly-service.eu

Jeżeli nie masz dostępu do Internetu, skontaktuj się telefonicznie z Centrum Serwisowym (patrz „ Service-Center „)

Gwarancja

Na niniejsze urządzenie udzielamy 24-miesiącznej gwarancji.

Szkody wywołane przez naturalne zużycie, przeciążenie lub nieprawidłową obstugę są wykluczone z zakresu gwarancji. Niektóre części urządzenia, np. walec wrzecionowy, dolną belkę metalową, ulegają normalnemu zużyciu i są wykluczone z zakresu gwarancji.

Warunkiem skorzystania z uprawnień gwarancyjnych jest ponadto przestrzeganie podanych w tej instrukcji obsługi wskazówek dotyczących oczyszczania i konserwacji urządzenia. Szkody wywołane wadami materiałowymi lub produkcyjnymi zostaną bezpłatnie usunięte przez dostarczenie zastępczego urządzenia bądź przez naprawę. Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie urządzenia wraz z dowodem zakupu i gwarancji sklepowi, w którym nabyto urządzenie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu. Nasze Centrum Serwisowe chętnie sporządzi kosztorys naprawy. Przyjmujemy tylko urządzenia, które zostały nam przysłane w odpowiednim opakowaniu z opłaceniem pełnego kosztu przesyłki.

Uwaga: W przypadku reklamacji gwarancyjnej lub zlecenia naprawy użytkownik powinien dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego.

Przesyłki nadane bez uiszczenia wy- starczającej opłaty pocztowej, w cha- rakterze przesyłki o nietypowych wy- miarach, ekspresem lub inną przesyłką specjalną nie będą przyjmowane

Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.
