MANUALE UTENTE HRM 3003 Grizzly

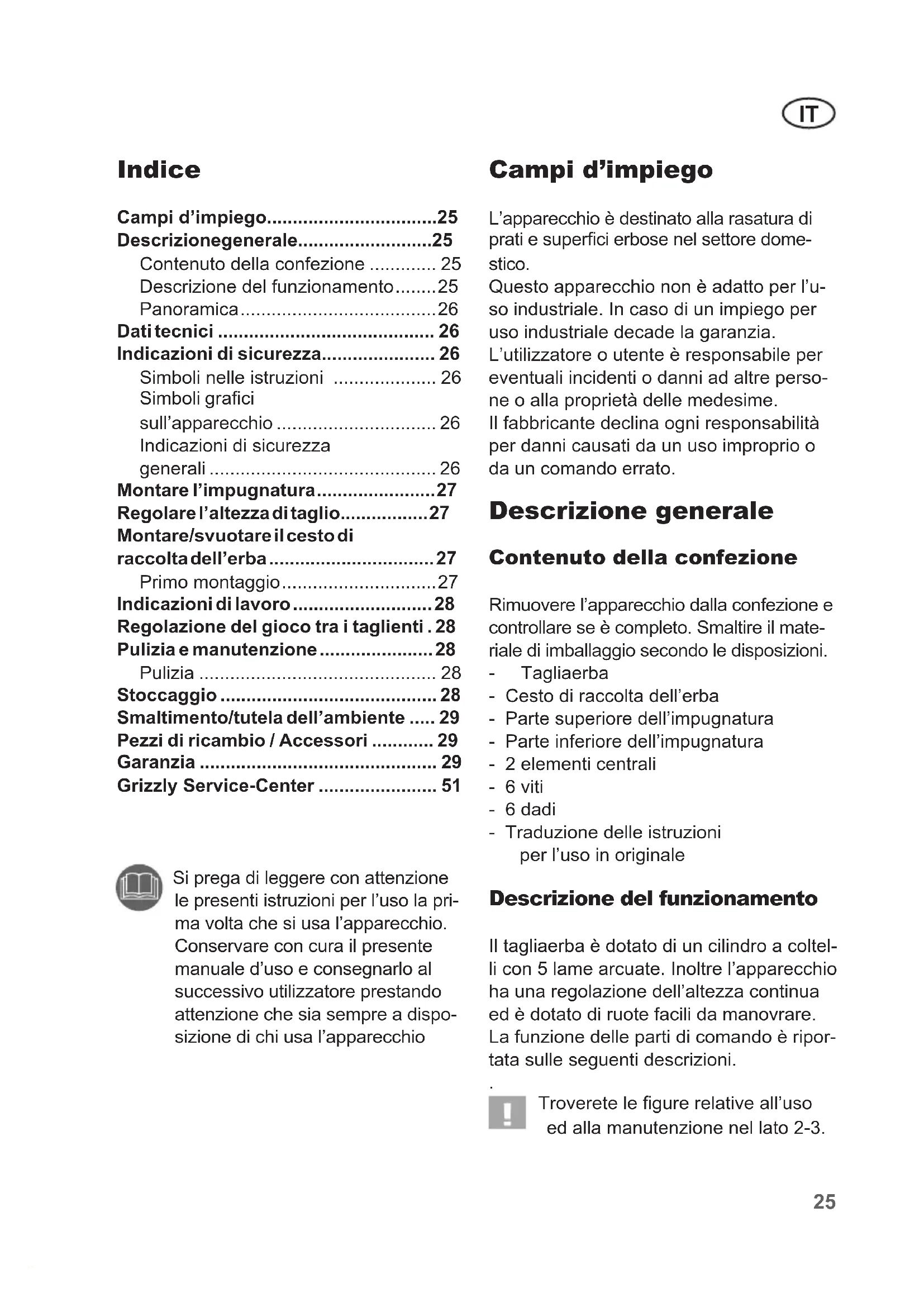

• Indice Campi d’impiego p. 25
• Descrizione generale p. 25
• Contenuto della confezione p. 25
• Descrizione del funzionamento p. 25
• Panoramica p. 26
• Dati tecnici p. 26
• Indicazioni di sicurezza p. 26
• Simboli nelle istruzioni p. 26
• Simboli graci sull’apparecchio p. 26
• Indicazioni di sicurezza generali p. 26
• Montare l’impugnatura p. 27
• Regolare l’altezza di taglio p. 27
• Montare/svuotare il cesto di raccolta dell’erba p. 27
• Primo montaggio p. 27
• Indicazioni di lavoro p. 28
• Regolazione del gioco tra i taglienti . 28 Pulizia e manutenzione p. 28
• Pulizia p. 28
• Stoccaggio p. 28
• Smaltimento/tutela dell’ambiente p. 29
• Pezzi di ricambio / Accessori p. 29
• Garanzia Campi d’impiego L’apparecchio è destinato alla rasatura di prati e superci erbose nel settore dome- stico. Questo apparecchio non è adatto per l’u- so industriale. In caso di un impiego per uso industriale decade la garanzia. L’utilizzatore o utente è responsabile per eventuali incidenti o danni ad altre perso- ne o alla proprietà delle medesime. Il fabbricante declina ogni responsabilità per danni causati da un uso improprio o da un comando errato. Descrizione generale Contenuto della confezione Rimuovere l’apparecchio dalla confezione e controllare se è completo. Smaltire il mate- riale di imballaggio secondo le disposizioni. - Tagliaerba - Cesto di raccolta dell’erba - Parte superiore dell’impugnatura - Parte inferiore dell’impugnatura - 2 elementi centrali - 6 viti - 6 dadi - Traduzione delle istruzioni per l’uso in originale Descrizione del funzionamento Il tagliaerba è dotato di un cilindro a coltel- li con 5 lame arcuate. Inoltre l’apparecchio ha una regolazione dell’altezza continua ed è dotato di ruote facili da manovrare. La funzione delle parti di comando è ripor- tata sulle seguenti descrizioni. p. 29

Troverete le gure relative all’uso ed alla manutenzione nel lato 2-3. Si prega di leggere con attenzione le presenti istruzioni per l’uso la pri- ma volta che si usa l’apparecchio. Conservare con cura il presente manuale d’uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a dispo- sizione di chi usa l’apparecchio Grizzly Service-Center ....................... 5126

Panoramica 1 Impugnatura 2 Rullo posteriore 3 Cilindro a lame 4 Ruote 5 Vite con traversino per la regolazione dell’altezza 6 Cesto di raccolta dell’erba con catena Dati tecnici Tagliaerba .............................. HRM 300-3 Numero di serie ............... 201801000001 - 201801001621 Larghezza lama .......................... 300 mm Numero di lame ...................................... 5 Peso ..........................................ca. 6,4 kg Indicazioni di sicurezza Simboli nelle istruzioni Simboli di pericolo con indica- zioni relative alla prevenzione di danni a persone o cose. Simboli di divieto (al posto del punto esclamativo il divieto viene delucidato) con indicazioni relative alla prevenzioni di danni. Simboli di avvertenza con informa- zioni per un uso migliore dell’appa- recchio. Simboli graci sull’apparecchio Attenzione! Leggere attentamente le istruzioni d’uso. Pericolo di lesioni a causa di parti catapultate. Tenere lontane le persone dal to- saerba Attenzione – impostare rego- larmente il gioco tra i taglienti! Attenzione – Lame da taglio a󰀩- late! Tenere lontani piedi e mani. Pericolo di lesioni! Attenzione! Pericolo di lesioni a causa del cilindro portalame rotan- te! Tenere mani e piedi fuori dalle aperture durante l’impiego dell‘ap- parecchio. Osservare le indicazioni per il montaggio delle istruzioni d‘uso! Larghezza lame Indicazioni di sicurezza generali Osservare disposizioni antirumore e le norme locali. Attenzione: in questo modo si evita- no incidenti e lesioni:

• Bambini e adolescenti sotto i 16 anni e persone che non hanno familiarizza- to con le presenti istruzioni, non devo- no lavorare con l’apparecchio.

• Non impiegare mai l’apparecchio quando in presenza di persone, in particolare bambini o animali nelle vi- cinanze.27

• Persone con disturbi motori non devo- no mettere in funzione l’apparecchio senza un accompagnatore.

• Non usare l’apparecchio scalzi o con sandali aperti. Condurre l’apparecchio con passo cadenzato.

• Durante il lavoro fare attenzione che l’apparecchio abbia una posizione stabile, soprattutto sui pendii. Lavora- re sempre trasversalmente al pendio, mai su e giù. Procedere con particola- re cautela quando si inverte la direzio- ne sul pendio. Non lavorare sui pendii eccessivamente ripidi.

• Durante l’impostazione dell’apparec- chio, evitare che mani e piedi venga- no intrappolati tra le lame mobili e le parti sse dell’apparecchio.

• Non trasportare mai l’apparecchio dal cilindro. Attenzione! In questo modo si evitano danneggiamento all’appa- recchio ed eventuali danni conse- quenziali a persone:

• Controllare l’area nella quale viene impiegato l’apparecchio e rimuovere pietre, bastoncini, li metallici o altri corpi estranei che potrebbero essere catturati e catapultati.

• Assicurarci che l’apparecchio si trovi in condizioni di lavoro sicure. Sostitui- re parti logorate o danneggiate.

• Proteggere l’apparecchio dagli agenti atmosferici (umidità, gelo). Montare l’impugnatura

1. Inserire la parte superiore de-

ll’impugnatura nei due elementi centrali e ssarla mediante viti fornite in dotazione.

2. Fissare gli elementi centrali alla

parte inferiore dell’impugnatura.

3. Fissare la parte inferiore

Regolare l’altezza di taglio L’altezza di taglio può essere regolata mo- dicando la posizione del rullo ( 14 - 47 mm ): allentare la vite con traversino su entrambi i lati del rasaerba e im- postare l’altezza di taglio desidera- ta. Accertarsi che i due assi siano regolati alla stessa altezza. Per adattare il manico all’altezza individuale, le traverse intermedie possono essere avvitate in due po- sizioni. Montare/svuotare il cesto di raccolta dell’erba

1. Attaccare il cesto di raccolta

dell’erba nelle corrispondenti sospensioni.

2. Fissare il cesto di raccolta

con la catena all’elemento trasversale della parte inferiore dell’impugnatura.

3. Per staccare/svuotare il cesto di

raccolta, sganciare la catena e rimuovere il cesto. Indicazioni di lavoro Prima dell’uso controllare l’apparec- chio per vericare l’eventuale pre- senza di difetti evidenti come parti allentate, consumate o danneggi- ate. Controllare la corretta sede di tutti i dadi, bulloni e viti.28

Una rasatura regolare stimola una for- mazione ra󰀨orzata di foglie dell’erba, e al contempo causa la distruzione di erbacce. Per questo motivo il prato diventa più tto dopo ogni processo di rasatura e si ottie- ne un prato omogeneo.

• Condurre l’apparecchio con passo ca- denzato possibilmente lungo percorsi lineari. Per una rasatura omogenea le corsie dovrebbero essere sempre ap- pena sovrapposte di alcuni centimetri.

• Lavorare solo trasversalmente ai pen- dii.

• Selezionare per la prima fase della stagione un’altezza di taglio superiore e abbassare l’altezza nelle fasi suc- cessive a circa 20 mm. Regolazione del gioco tra i taglienti Le lame del rullo devono essere regolate nel momento in cui l’erba non viene tagliata in modo unifor- me e regolare. Girare in senso orario e a piccoli scatti i dadi (12) posti a destra e a sinistra della falciatrice, no a che le lame vengono livellate sul sos- tegno metallico inferiore (13) come una forbice. Pulizia e manutenzione I lavori non descritti nelle se- guenti istruzioni devono essere eseguiti da un centro servizio clienti da noi autorizzato. Usare solo parti originali. In questo modo si evitano dan- ni all’apparecchio ed eventuali danni consequenziali a persone. Indossare guanti di protezione du- rante la manipolazione della lama. Pericolo di ferite da taglio.

• Controllare le coperture e i dispositivi di protezione per vericare la presenza di eventuali danneggiamenti e la corretta sede. Eventualmente provvedere alla sostituzione dei medesimi. Pulizia Non spruzzare l’apparecchio con acqua e non pulirlo sotto acqua corrente.

• Tenere l’apparecchio sempre pulito. Per la pulizia usare una spazzola o un panno, ma non detergenti o solventi.

• Dopo la rasatura rimuovere residui di piante aderenti dalle ruote e dalla zona lame.

• Pulire le lame dei coltelli con un panno oleoso oppure spruzzare uno spray per la cura del metallo.. Stoccaggio

Conservare l’apparecchio in un luogo asciutto e fuori dalla portata di bambini. Smaltimento/tutela dell’ambiente Smaltire l’apparecchio, gli accessori e l’imballaggio nelle sedi di riciclaggio

• Apparecchi non devono essere smal- titi insieme ai riuti domestici. Con- segnare l’apparecchio ad una sede di riciclaggio. Le parti di plastica e di metallo utilizzate possono essere smaltite nella raccolta di󰀨erenziata e quindi riciclate. A tale proposito chie- dere informazioni al nostro centro di assistenza.29

• L’erba tagliata non deve essere intro- dotta nel cassonetto, ma nel compo- sto oppure distribuita come strato di pacciame sotto ai cespugli e gli alberi Pezzi di ricambio / Accessori È possibile ordinare pezzi di ricambio e accessori all’indirizzo www.grizzly-service.eu Se non si dispone di una connessione In- ternet, contattare telefonicamente il centro di assistenza (vedere “Service-Center”). Garanzia L’apparecchio è coperto da garanzia di 24 mesi. L’apparecchio è coperto da garanzia di 24 mesi. Per l’impiego industriale e apparec- chi sostituiti, la garanzia ha un periodo di validità inferiore. La garanzia non copre eventuali danni riconducibili al normale utilizzo del prodot- to, al sovraccarico o all’impiego scorretto. Determinati componenti, come ad esem- pio il cilindro girevole, sostegno metallico inferiore, sono soggetti a normale usura e non sono dunque coperti dalla garanzia. Presupposto essenziale per la concessio- ne della garanzia è che vengano inoltre osservate le istruzioni per la pulizia e la manutenzione riportate nel manuale. I danni legati ad errori di produzione o ai materiali verranno risarciti attraverso la fornitura di ricambi o la riparazione, a patto che il prodotto venga riconsegnato al rivenditore assemblato e unitamente allo scontrino di acquisto e al certicato di garanzia. Eventuali riparazioni non coperte dalla garanzia potranno essere eseguite dal nostro centro di assistenza a pagamento. Il nostro centro di assistenza sarà lieto di presentarvi un preventivo dei costi di riparazione. Verranno eseguiti interventi esclusiva- mente sui prodotti inviati in un imballo adeguato e correttamente a󰀨rancati. Attenzione: in caso di reclamo o di inter- vento di assistenza, si prega di inviare il prodotto pulito e con un’indicazione del di- fetto all’indirizzo del centro di assistenza. I prodotti inviati in porto assegnato – come merce ingombrante, per posta espressa o come spedizione speciale –, non verranno accettati Lo smaltimento degli apparecchio difettosi consegnati viene e󰀨ettuato gratuitamente.30
