NAUDOJIMO INSTRUKCIJA HRM 3003 Grizzly

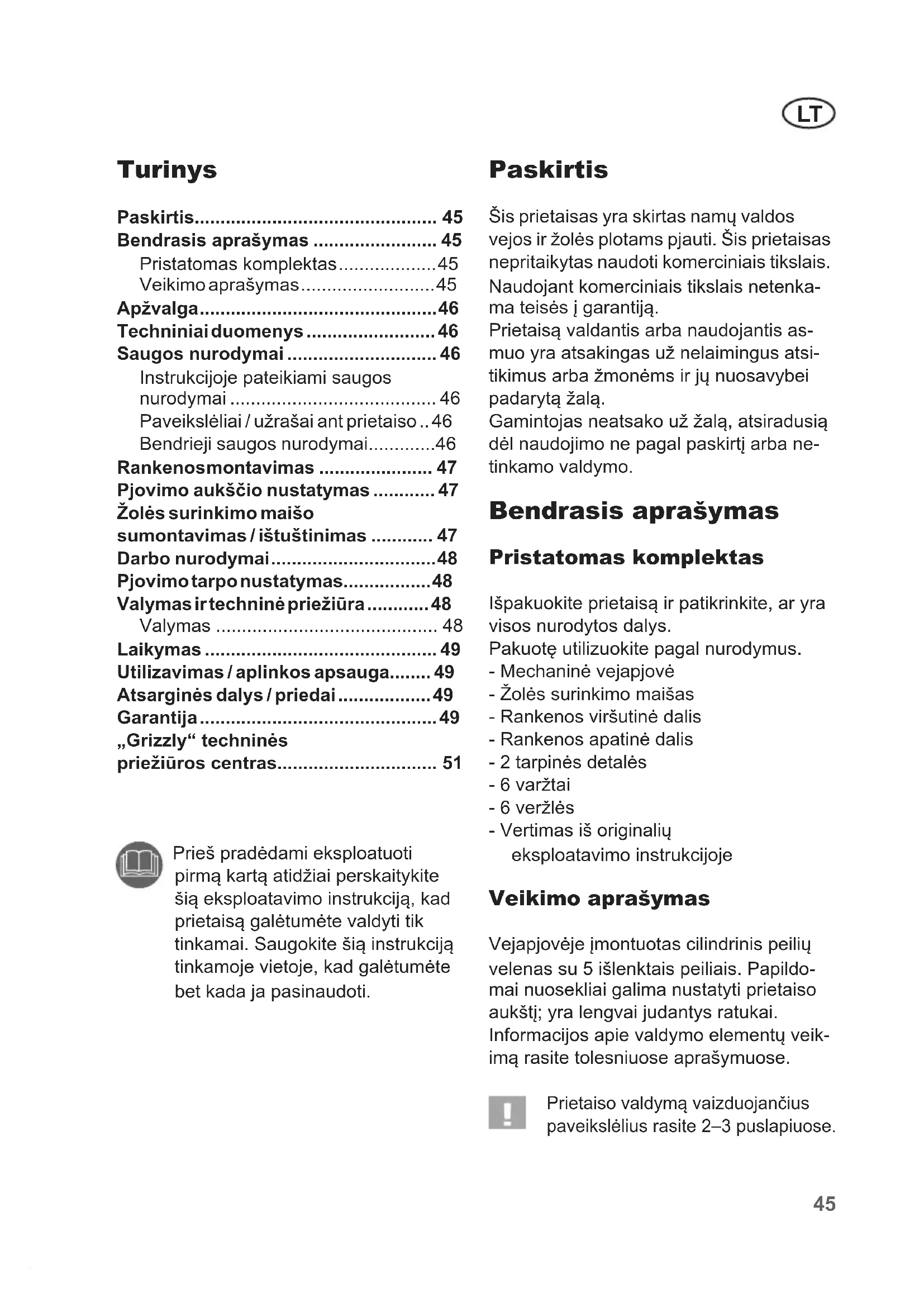

• Turinys Paskirtis p. 45
• Bendrasis aprašymas p. 45
• Pristatomas komplektas p. 45
• Veikimo aprašymas p. 45
• Apžvalga p. 46
• Techniniai duomenys p. 46
• Saugos nurodymai p. 46
• Instrukcijoje pateikiami saugos nurodymai p. 46
• Paveikslėliai / užrašai ant prietaiso p. 46
• Bendrieji saugos nurodymai p. 46
• Rankenos montavimas p. 47
• Pjovimo aukščio nustatymas p. 47
• Žolės surinkimo maišo sumontavimas / ištuštinimas p. 47
• Darbo nurodymai p. 48
• Pjovimo tarpo nustatymas p. 48
• Valymas ir techninė priežiūra p. 48
• Valymas p. 48
• Laikymas p. 49
• Utilizavimas / aplinkos apsauga p. 49
• Atsarginės dalys / priedai p. 49
• Garantija p. 49
• Paskirtis Šis prietaisas yra skirtas namų valdos vejos ir žolės plotams pjauti. Šis prietaisas nepritaikytas naudoti komerciniais tikslais. Naudojant komerciniais tikslais netenka- ma teisės į garantiją. Prietaisą valdantis arba naudojantis as- muo yra atsakingas už nelaimingus atsi- tikimus arba žmonėms ir jų nuosavybei padarytą žalą. Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba ne- tinkamo valdymo. Bendrasis aprašymas Pristatomas komplektas Išpakuokite prietaisą ir patikrinkite, ar yra visos nurodytos dalys. Pakuotę utilizuokite pagal nurodymus. - Mechaninė vejapjovė - Žolės surinkimo maišas - Rankenos viršutinė dalis - Rankenos apatinė dalis - 2 tarpinės detalės - 6 varžtai - 6 veržlės - Vertimas iš originalių eksploatavimo instrukcijoje Veikimo aprašymas Vejapjovėje įmontuotas cilindrinis peilių velenas su 5 išlenktais peiliais. Papildo- mai nuosekliai galima nustatyti prietaiso aukštį; yra lengvai judantys ratukai. Informacijos apie valdymo elementų veik- imą rasite tolesniuose aprašymuose. Prietaiso valdymą vaizduojančius paveikslėlius rasite 2–3 puslapiuose. Prieš pradėdami eksploatuoti pirmą kartą atidžiai perskaitykite šią eksploatavimo instrukciją, kad prietaisą galėtumėte valdyti tik tinkamai. Saugokite šią instrukciją tinkamoje vietoje, kad galėtumėte bet kada ja pasinaudoti. „Grizzly“ techninės priežiūros centras p. 5146

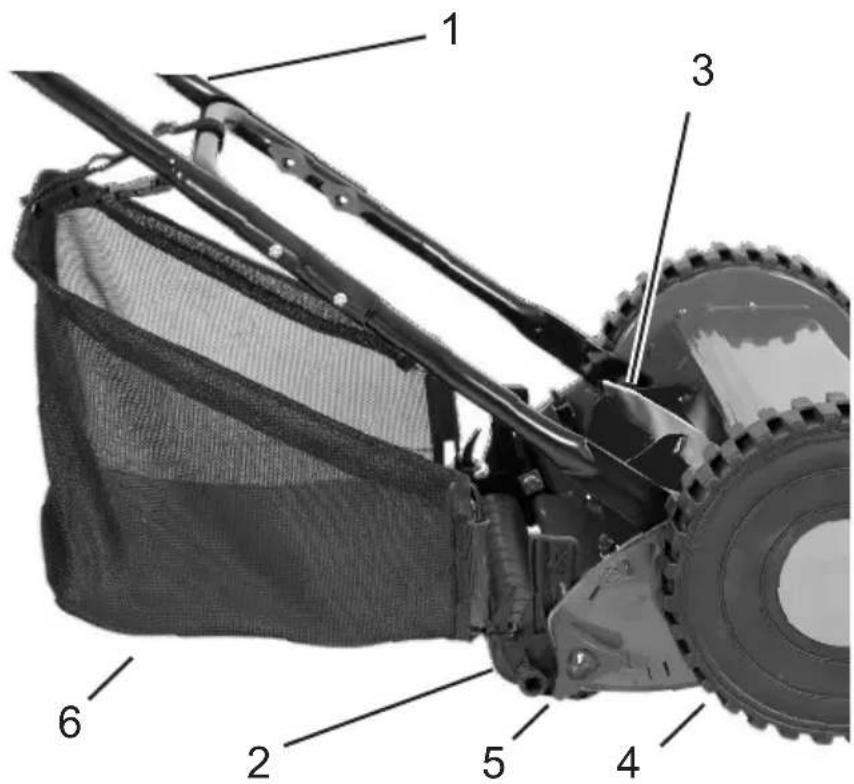

Apžvalga 1 Lenkta rankena 2 Ratukai 3 Cilindrinis velenas su peiliu 4 Ratai 5 Varžtas su rankenėle aukščiui reguliuoti 6 Žolės surinkimo maišas su grandine Techniniai duomenys Mechaninė vejapjovė ........... HRM 300-3 Serijos numeris ............... 201801000001 - 201801001621 Peilio plotis ................................ 300 mm Peilių skaičius ........................................ 5 Masė .............................. maždaug 6,4 kg Saugos nurodymai Instrukcijoje pateikiami saugos nurodymai Pavojaus ženklas su duo- menimis, kaip išvengti žalos žmonėms ir materialiniam turtui. Privalomasis ženklas (vietoje žen- klo su šauktuku pateiktas reikalavi- mas) su duomenimis, kaip išvengti žalos materialiniam turtui. Informacinis ženklas, kuriame pa- teikiama informacijos, kaip geriau naudoti prietaisą. Paveikslėliai / užrašai ant prie- taiso Dėmesio! Atidžiai perskaitykite eksploatavi- mo instrukciją. Pavojus susižeisti dėl išsviedžiamų dalių. Aplink veikiantį prietaisą negali būti asmenų Dėmesio – reguliariai nustatykite pjovimo tarpą! Pavojus susižaloti dėl aštrių peilių! Nekiškite arti kojų ir rankų. Dėmesio! Pavojus susižeisti dėl besisukančio peilių veleno! Nau- dodami prietaisą, rankų ir kojų ne- laikykite arti angų. Atkreipkite dėmesį į instrukcijoje pateiktus montavimo nurodymus! Peilio plotis Bendrieji saugos nurodymai Atkreipkite dėmesį į apsaugą nuo triukšmo ir vietoje galiojančius potvarkius. Atsargiai: taip išvengsite nelai- mingų atsitikimų ir sužalojimų:

• Prietaiso negali naudoti vaikai ir jaun- uoliai, nesulaukę 16 metų, ir šios ek- sploatavimo instrukcijos neperskaitę asmenys.47

• Niekada nenaudokite prietaiso, kai šalia yra asmenų, ypač vaikų arba gy- vūnų.

• Asmenys su motorikos sutrikimais ne- gali eksploatuoti prietaiso, jei šalia nėra lydinčiojo asmens.

• Niekada nenaudokite prietaiso neap- siavę batais arba apsiavę atvirus sandalus. Prietaisą stumkite tik žings- nio greičiu.

• Prisiminkite, kad visada reikia dirbti saugiai stovint, ypač pjaunant šlaitus. Ant šlaito visada stovėkite ir pjaukite skersai, niekada nepjaukite aukštyn arba žemyn. Būkite labai atsargūs, jei stovėdami ant šlaito norite pakeis- ti važiavimo kryptį. Nepjaukite labai stačių šlaitų.

• Nustatydami prietaisą nelaikykite kojų ir rankų tarp judančių peilių ir stabiliai įmontuotų prietaiso dalių, nes šios kūno dalys gali būti prispaustos.

• Niekada neneškite prietaiso už peilių veleno. Atsargiai! Toliau nurodyta, kaip nesugadinti prietaiso ir išvengti ga- limos žalos asmenims.

• Patikrinkite vietovę, kurioje naudosite prietaisą, surinkite akmenis, lazdas, vielas ir kitus pašalinius daiktus, nes jie gali būti sugriebti ir išsviesti.

• Pasirūpinkite, kad prietaisas būtų saugios darbinės būklės. Pakeiskite nusidėvėjusias arba pažeistas dalis.

• Saugokite prietaisą nuo aplinkos po- veikių (drėgmės, šalčio). Rankenos montavimas

1. Rankenos viršutinę dalį įstumkite

į abi tarpines detales ir prisukite varžtais.

2. Tarpines detales prisukite prie

rankenos apatinės dalies.

3. Rankenos apatinę dalį pritvirtin-

kite prie prietaiso. Pjovimo aukščio nustaty- mas Pjovimo aukštį galima nustatyti palaipsniui keičiant ratukų padėtį ( 14 – 47 mm ): Abiejose prietaiso pusėse atsukite varžtus su rankenėlėmis ir nustaty- kite pageidaujamą pjovimo aukštį. Atkreipkite dėmesį, kad abi ašys turi būti nustatytos vienodame aukštyje. Žemiausias pjovimo aukštis gali būti tik toks, kad peilio velenas net ir nelygiose vietose neliestų žemės. Žolės surinkimo maišo su- montavimas / ištuštinimas Montavimas pirmą kartą

1. Surinkimo krepšio strypą įstum-

kite į surinkimo krepšio tinklą.

2. Sumontuokite trijų dalių

surinkimo krepšio strypą.

3. Plastikinius antdėklus užlenkite

ant surinkimo krepšio strypų.

4. Galiausiai žolės surinkimo maišo

grandinę įkabinkite į jungiamo- sios rankenos apatinė dalis.

1. Žolės surinkimo maišą įkabinkite į

jam numatytas apkabas.

2. Žolės surinkimo maišą grandine

pritvirtinkite prie rankenos apa- tinės dalies skersinio.48

3. Norėdami nuimti / ištuštinti žolės

surinkimo maišą, atlaisvinkite grandinę ir iškabinkite žolės su- rinkimo maišą. Darbo nurodymai Prieš kiekvieną naudojimą patik- rinkite, ar nesimato aiškių prietaiso trūkumų, pavyzdžiui, ar dalys neatsilaisvino, nenusidėvėjo ir nėra pažeistos. Patikrinkite, ar visos veržlės, sraigtai ir varžtai tvirtai pri- veržti. Reguliariai pjaunant žolės lapeliai sutvirtė- ja, tačiau kartu silpnėja piktžolių lapeliai. Dėl to po kiekvieno pjovimo veja tampa tankesnė ir atsparesnė.

• Prietaisą stumkite žingsnio greičiu ir kuo lygesnėmis linijomis. Kad nupjau- tumėte visą veją, juostos turėtų persi- dengti kelis centimetrus.

• Pjaudami šlaitus visada stovėkite sker- sai.

• Pirmą kartą pjaudami sezono pradžio- je, nustatykite didelį pjovimo aukštį ir kitus kartus pjaudami aukštį mažinkite maždaug iki 20 mm. Pjovimo tarpo nustatymas Reikia pakoreguoti cilindrinio vele- no peilį, jei prietaisu nebepavyksta tolygiai ir gražiai nupjauti žolės. Prietaiso dešinėje ir kairėje pusėje esančias veržles (12) nedideliais pasukimai sukite pagal laikrodžio rodyklę, kol peiliai, kaip žirklės, ju- dės vos virš apatinio metalinio ramsčio (13). Valymas ir techninė priežiūra Šioje eksploatavimo instrukcijo- je nenurodytus darbus paveski- te atlikti vieno iš mūsų įgaliotojo techninės priežiūros centro darbuotojams. Naudokite tik ori- ginalias dalis. Toliau nurodyta, kaip nesugadinti prietaiso ir iš- vengti galimos žalos asmenims. Dirbdami su peiliu užsidėkite piršti- nes. Pavojus susipjaustyti.

• Patikrinkite, ar gaubtai ir apsauginiai įrenginiai nepažeisti ir stipriai pritvirtinti. Prireikus juos pakeiskite. Valymas Ant prietaiso nepurkškite vandens ir neplaukite po tekančiu vandeniu.

• Prietaisas visada turi būti švarus. Prie- taisą valykite šepečiu arba servetėle, nenaudokite jokių valymo priemonių ar tirpiklių.

• Baigę pjauti nuo kraštų ir pjovimo srities nuvalykite prilipusius augalų likučius.

• Peilio ašmenis patrinkite alyva sudrė- kinta šluoste arba papurkškite metalo priežiūros purškalu.49

• Prietaisą laikykite peilio apsaugoje, sausoje ir vaikams nepasiekiamoje vie- toje. Utilizavimas / aplinkos apsauga Prietaisą, priedus ir pakuotę perduokite utilizuoti aplinkos apsaugos atliekų utiliza- vimo įstaigai.

• Prietaiso negalima išmesti kartu su bui- tinėmis atliekomis. Prietaisą perduokite perdirbimo įstaigai. Naudotas plastiki- nes ir metalines dalis galite surūšiuoti ir perduoti atliekų utilizavimo įstaigai. Informacijos apie tai suteiks Jūsų par- davėjas.

• Žolės nemeskite į šiukšlių konteinerius, ją nuvežkite į kompostavimo vietą arba kaip trąšas paskirstykite po krūmais ir medžiais. Atsarginės dalys / priedai Atsargines dalis ir priedus galite įsigyti interneto svetainėje www.grizzly-service.eu Jei neturite interneto, kreipkitės telefonu į aptarnavimo centrą (žr. „Grizzly Ser- vice-Center“). Garantija Šiam prietaisui mes suteikiame 24 mėnesių garantiją. Garantija netaikoma natūralaus dėvėjimo požymiams ir žalai, atsiradusiai dėl per didelės apkrovos arba netinkamo valdy- mo. Tam tikros konstrukcinės dalys, pvz., cilindrinis velenas, apatinio metalinio ramsčio, natūraliai dėvisi, todėl jam garan- tija nesuteikiama. Be to, kad būtų suteikta garantija, turėjo būti laikomasi eksploatavimo instrukcijoje pateiktų valymo ir techninės priežiūros nurodymų. Jei pastebimi medžiagos arba gamybos defektai, pristatomas kitas prie- taisas arba jis suremontuojamas. Būtina sąlyga – prietaisas prekybininkui prista- tomas neišardytas, su pirkimo čekiu ir garantijos patvirtinimu. Remonto darbus, kuriems nesuteikiama garantija, už tam tikrą atlygį galite pavesti atlikti mūsų techninės priežiūros centro darbuotojams. Mūsų techninės priežiūros centro darbuotojai Jums mielai pateiks darbų sąmatą. Mes galime remontuoti tik tuos prietaisus, kurie buvo atsiųsti tinkamai supakuoti ir apmokėti. Dėmesio: jei turite pretenzijų dėl prieta- iso arba norite jį remontuoti, atsiųskite jį nuvalytą mūsų techninės priežiūros centrui, būtinai nurodykite defektą. Mes nepriimame prietaisų, už kurių siuntimą nebuvo sumokėta (negabari- tinis krovinys, skubiosios siuntos arba kitas specialus gabenimo būdas). Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.5051 B-42006_ B-42522_20180110_mt Grizzly Service-Center Grizzly Tools GmbH & Co KG Kunden-Service Stockstädter Straße 20 63762 Großostheim Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Homepage: www.grizzly.biz Novo CSV Ltd. Unit 3, Beldray Park Beldray Road, Mount Pleasant Bilston, West Midlands WV14 7NH Tel.: [phone] e-mail: [e-mail] I.T.S. Winschoten bv Bezoekadres: Papierbaan 55 9672 BG Winschoten Postadres: Antwoordnummer 300 9670 WB Winschoten Tel.: [phone]
