HRM 3003 - Grasmaaier Grizzly - Gratis gebruiksaanwijzing en handleiding

Producttype	Handmatige rolmaaimachine
Merk en model	Grizzly HRM 3003
Snijbreedte	300 mm
Aantal messen	5 trilbladen
Instelling van de snijhoogte	Continu, van 14 tot 47 mm
Gewicht	Ongeveer 6,4 kg
Grasvanger	Inbegrepen, met bevestigingsketting
Aandrijving	Handmatig (zonder motor)
Wielen	Twee voorwielen met stelwieltjes
Handgreep	Beugelgreep, demonteerbaar in drie delen
Afstelling van de snijspeling	Via zijdelingse moeren om het contact mes/contrames aan te passen
Reiniging	Borstel of droge doek; geen water of oplosmiddelen gebruiken
Onderhoud	De messen na gebruik oliën; controleer schroeven en moeren
Veiligheid	Gevaarpictogrammen: snijdende messen, uitwerping van puin; afstand houden
Reserveonderdelen	Beschikbaar op www.grizzly-service.eu
Garantie	24 maanden (uitgezonderd slijtage en oneigenlijk gebruik)
Beoogd gebruik	Privégazons, alleen voor huishoudelijk gebruik
Opberging	Droog, buiten bereik van kinderen
Afvalverwerking	Recycleren via inzamelpunt; niet bij het huishoudelijk afval gooien
Serienummers	201801000001 - 201801001621

Veelgestelde vragen - HRM 3003 Grizzly

Hoe stel ik de snijhoogte in?

Draai de kruisschroeven aan beide zijden van het apparaat los, stel vervolgens de positie van de wieltjes in om de gewenste hoogte te verkrijgen (van 14 tot 47 mm). Zorg ervoor dat beide assen op dezelfde hoogte staan voor een gelijkmatige snede.

Hoe monteer ik de handgreep?

Schroef het bovenste deel van de handgreep op de twee middelste delen, bevestig deze vervolgens aan het onderste deel. Bevestig ten slotte het onderste deel aan het apparaat met behulp van de meegeleverde schroeven en moeren.

Hoe leeg ik de grasvanger?

Maak de bevestigingsketting los, verwijder vervolgens de zak van zijn ophangingen. Leeg hem en plaats hem terug door de ketting aan de dwarsbalk van het onderste deel van de handgreep te bevestigen.

Hoe stel ik de snijspeling in?

Draai de moeren aan de rechter- en linkerkant van het apparaat voorzichtig met de klok mee totdat de messen de onderste metalen steun licht raken, als een schaar.

Wat zijn de essentiële veiligheidsvoorschriften?

Gebruik de maaier nooit op blote voeten, met open schoenen, of als er personen of dieren in de buurt zijn. Werk altijd dwars op hellingen, nooit bergop of bergaf. Houd handen en voeten uit de buurt van de messen.

Hoe maak ik de maaier schoon?

Gebruik een borstel of droge doek om resten te verwijderen. Gebruik nooit water of oplosmiddelen. Verwijder na het maaien vuil tussen de wielen en messen, wrijf vervolgens de messen in met een geoliede doek.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn beschikbaar op de website www.grizzly-service.eu. U kunt ook telefonisch contact opnemen met de klantendienst als u geen internet heeft.

Wat moet ik doen als de maaier niet goed maait?

Controleer eerst de snijspeling en stel deze indien nodig bij (zie betreffende vraag). Zorg er ook voor dat de messen niet bot of beschadigd zijn. Verwijder grasresten tussen de messen.

Wat is de garantie op de maaier?

De garantie is 24 maanden. Zij dekt materiaal- of fabricagefouten, maar sluit normale slijtage (bv. rol met borstel?), overbelasting en verkeerd gebruik uit. Stuur voor een claim het schone apparaat met aankoopbewijs terug.

Kan ik de maaier op hellingen gebruiken?

Ja, maar alleen door dwars op de helling te werken (nooit bergop of bergaf). Wees extra voorzichtig op hellende oppervlakken en vermijd steile hellingen. Zorg voor een goede stabiliteit.

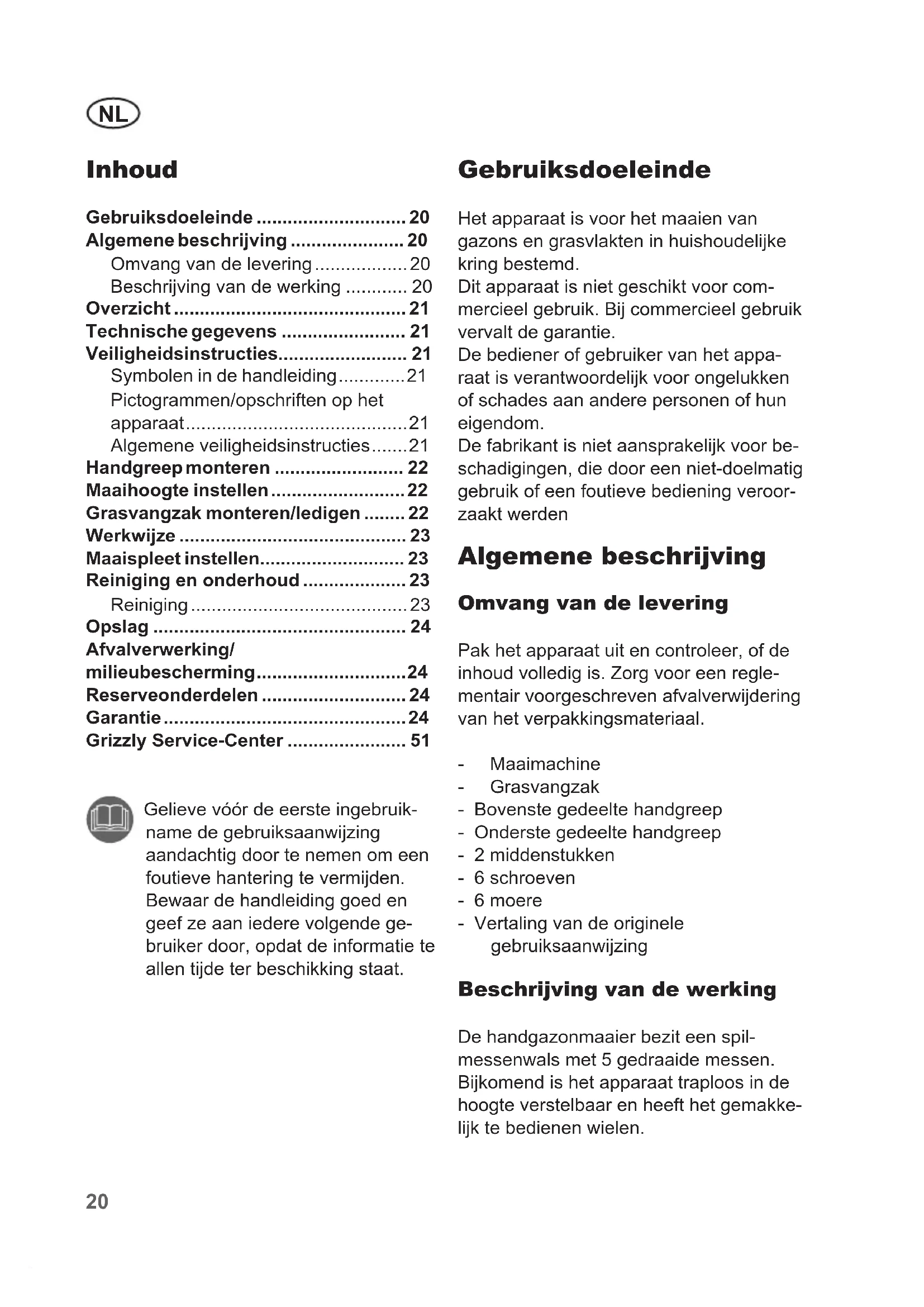

GEBRUIKSAANWIJZING HRM 3003 Grizzly

Vertaling van de originele gebruiksaanwijzing

Gebruiksdoeleinde 20

Algemene beschrijving 20

Omvang van de levering 20

Beschrijving van de werking 20

Overzicht 21

Veiligheidsinstructies.... 21

Symbolen in de handleiding......21

Pictogrammen/opschriften op het apparaat....21

Algemene veiligheidsinstructies......21

Handgreep monteren 22

Maaihoogte instellen 22

Grasvangzak monteren/ledigen ..... 22

Werkwijze 23

Maaispleet instellen.... 23

Reiniging en onderhoud 23

Reiniging 23

Opslag 24

Afvalverwerking/ milieubescherming....24

Reserveonderdelen 24

Garantie 24

Gelieve vóór de eerste ingebruik-name de gebruiksaanwijzing aandachtig door te nemen om een foutieve hantering te vermijden. Bewaar de handleiding goed en geef ze aan iedere volgende gebruiker door, opdat de informatie te allen tijde ter beschikking staat.

Gebruiksdoeleinde

Het apparaat is voor het maaien van gazons en grasvlakten in huishoudelijke kring bestemd.

Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere personen of hun eigendom.

De fabrikant is niet aansprakelijk voor beschadigingen, die door een niet-doelmatig gebruik of een foutieve bediening veroorzaakt werden

Algemene beschrijving

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

• Maaimachine
• Grasvangzak
• Bovenste gedeelte handgreep
• Onderste gedeelte handgreep
• 2 middenstukken
• 6 schroeven
• 6 moere
• Vertaling van de originele gebruiksaanwijzing

Beschrijving van de werking

De handgazonmaaier bezit een spil- messenwals met 5 gedraaide messen. Bijkomend is het apparaat traploos in de hoogte verstelbaar en heeft het gemakke- lijk te bedienen wielen.

Voor de functie van de bedieningsonderdelen verwijzen wij naar de hierna volgende beschrijvingen.

De afbeeldingen voor de bediening en het onderhoud vindt u op de zijden 2 - 3.

Overzicht

1 Beugelgreep

2 Looprollen

3 Spilwals met mes
4 Wielen
5 Knevelschroef voor de hoogteverstelling
6 Grasvangzak met ketting

Technische gegevens

Handgrasmaaier .... HRM 300-3

Serienummer

201801000001 - 201801001621

Mesbreedte.... 300 mm

Aantal messen....5

Veiligheidsinstructies

Symbolen in de handleiding

Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade.

Gebodsteken (in plaats van het uitroepingsteken is het gebod to-egelicht) met gegevens ter preventie van beschadigingen.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Pictogrammen/opschriften op het apparaat

Opgelet!

Neem de gebruiksaanwijzing aan- dachtig door.

Gevaar voor verwondingen door weggeslingerde onderdelen.

Omstanders op een veilige afstand tot de maaier houden.

Opgelet – maaispleet regelmatig instellen!

Opgepast – scherpe snoeimessen! Voeten en handen op een veilige afstand houden. Gevaar voor ver- wondingen!

Opgelet! Gevaar voor verwondingen door roterende messenwals! Bij het gebruik van het apparaat handen en voeten buiten de openingen houden.

In de handleiding vermelde montage-instructies in acht nemen!

Mesbreedte

Algemene veiligheidsinstructies

Let op de geluidswering en lokale voorschriften.

Opgepast: zo vermijdt u ongevallen en verwondingen:

NL

• Kinderen en jongeren met een leeftijd van minder dan 16 jaar alsook personen, die met deze handleiding niet vertrouwd zijn, mogen niet met het apparaat werken.
• Gebruik het apparaat nooit terwijl er zich personen, in het bijzonder kinderen, of dieren in de nabijheid bevinden.
• Personen met een motorische handicap mogen het apparaat nooit zonder begeleidende persoon in gebruik nemen.
• Gebruik het apparaat niet als u blootsvoets stapt of open sandalen draagt. Bestuur het apparaat enkel op staptempo.
• Let bij het werken en in het bijzonder op hellingen op stabiliteit. Werk altijd haaks op de helling, nooit op- of neerwaarts. Wees uiterst voorzichtig wanneer u op een helling van rijdrichting verandert. Werk niet aan overdreven steile hellingen.
• Vermijd bij de instelling van het apparaat dat voeten of handen tussen de beweegbare messen en de vaststaande onderdelen van het apparaat vastgeklemd worden.
• Draag het apparaat nooit aan de messenwals.

Opgepast! Zo vermijdt u schade aan het apparaat en eventueel daaruit voortvloeiende, lichamelijke letsels:

• Controleer het terrein, waar het apparaat gebruikt wordt, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegrepen en weggeslingerd kunnen worden.
• Zorg ervoor dat het apparaat zich in een veilige werktoestand bevindt. Wissel versleten of beschadigde onderdelen uit.

- Bescherm het apparaat tegen weersinvloeden (vochtigheid, vorst).

Handgreep monteren

1. Speld het bovenste gedeelte van de handgreep op de beide middenstukken en schroef het met de schroeven vast.

2. Schroef de middenstukken aan het onderste gedeelte van de handgreep.

3. Bevestig het onderste gedeelte van de handgreep aan het apparaat.

Maaihoogte instellen

De maaihoogte kan door een positiewijziging van de looprollen traploos ingesteld worden (14 - 47 mm):

Draai de knevelschroeven aan beide zijden van het apparaat los en stel de gewenste maaihoogte in. Let erop dat beide assen op dezelfde hoogte ingesteld zijn.

De maaihoogte mag slechts zo diep ingesteld worden, dat de messenwals ook bij oneffenheden de grond niet raakt.

Grasvangzak monteren/ledigen

1. Haak de grasvangzak in de daar- voor bestemde ophangingen vast.
2. Bevestig de grasvangzak met de ketting aan de dwarsbalk van het onderste gedeelte van de handgreep.
3. Om de grasvangzak af te nemen/te ledigen maakt u de ketting los en haakt u de grasvangzak uit

Werkwijze

Controleer het apparaat telkens vóór gebruik op klaarblijkelijke tekortko- mingen, zoals losse, versleten of beschadigde onderdelen. Kijk de vaste zitting van alle moeren, bouten en schroeven na.

Door regelmatig te maaien, wordt de grasplant tot een versterkte vorming van bladeren aangemoedigd, maar wordt onkruid tegelijkertijd afsterven. Daarom wordt het gazon telkens na het maaien dichter en ontstaat er een gelijkmatig belastbaar gazon.

• Leid het apparaat op staptempo in zo recht mogelijke vlakken. Om volledig te maaien, dienen de vlakken elkaar altijd enkele centimeters te overlappen.
• Werk altijd haaks om de helling.
• Kies voor de eerste stap tijdens het seizoen een hoge maaihoogte en laat de hoogte bij de daaropvolgende stappen tot ongeveer 20 mm dalen.

Maaispleet instellen

De messen van de spilwals moe- ten bijgesteld worden wanneer het gras niet meer gelijkmatig en zuiv- ver gemaaid wordt.

Draai de moeren (12) rechts en links aan het apparaat in kleine stappen in de richting van de wij-zers van de klok totdat de messen zoals een schaar lichtjes over de onderste metalen schoor (13) slepen.

Reiniging en onderhoud

Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen. Zo vermijdt u schade aan het apparaat en eventueel daaruit voortvloeiende lichamelijke letsels.

Draag bij de omgang met het mes handschoenen. Er bestaat gevaar voor verwondingen door snijdwonden.

- Controleer afdekkingen en beschermings-inrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueel uit.

Reiniging

Spuit het apparaat niet met water af en reinig het niet onder stromend water.

• Houd het apparaat steeds netjes. Gebruik voor de reiniging een borstel of een doekje, maar geen reinigings- c.q. oplosmiddelen.
• Verwijder na het maaien vastklevende resten van planten van de wielen en van het bereik van de messen.
• Wrijf de messneden met een olieachtig doekje af of spuit ze met een metaalonderhoudende spray in

Opslag

- Bewaar het apparaat droog en buiten het bereik van kinderen.

Afvalverwerking/ milieubescherming

- Machines horen niet thuis bij huishou-delijk afval. Geef het apparaat in een recyclagepark af. De gebruikte onder-delen in kunststof en metaal kunnen gescheiden per type gescheiden wor-den en zodoende op een inzamelpunt afgegeven worden. In geval van vra-gen staat uw handelaar u ter beschik-king.

- Werp gemaaid gras niet in de vuil-nisbak, maar laat het composteren of verdeel het als strooisellaag onder struiken en bomen

Reserveonderdelen

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“).

Garantie

Wij geven 24 maanden garantie op dit product.

Beschadigingen, die op natuurlijke slijtage, overbelasting of onachtzame bediening berusten, vallen niet onder de garantie. Bepaalde bouwelementen, zoals bijvoorbeeld de spilwals, onderste metalen schoor, zijn onderhevig aan slijtage en vallen niet onder de garantie.

Voorwaarde voor de garantie is bovendien, dat de in de gebruiksaanwijzing opgegeven onderhoudsintervallen werden nageleefd als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie.

Beschadigingen die door produktie of materiaalfouten ontstaan zijn, worden kostenlos door vervangstukken of reparatie verholpen. Voorwaarde voor deze bepaling is wel, dat het apparaat intact en met koop- en garantiebewijs aan ons servicecenter wordt overhandigd.

U kunt reparaties die niet onder de garantie vallen, tegen betaling laten uitvoeren door ons servicecenter. Zij brengen graag eerst een offerte uit.Wij bewerken alleen apparaten die, voldoende zijn verpakt en voldoende gefrankeerd worden opgestuurd.

Wij kunnen apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toegezonden werden.

Opgelet: Gelieve uw apparaat ingeval van een klacht of onderhoud gereinigd en met aan opmerking over het defect naar ons service-adres.

Ongefrankeerde – oningepakt, express of andere speciale zendingen – toegezonden machines worden niet aangenomen.

De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.
