Typ produktu	Magnetický držák pro laserové měřicí přístroje
Značka	Laserliner
Model	CrossGrip
Rozměry (D x V x H)	70 x 180 x 200 mm
Hmotnost	562 g
Napájení	Žádné (pasivní příslušenství)
Upevňovací závit	1/4"
Počet magnetů	2 silné
Nástěnná montáž	Otvory pro šrouby
Upínací upevnění	Ano, se stavěcím šroubem
Hlavní použití	Horizontální a vertikální upevnění na profily suché výstavby, upevnění na magnetické povrchy
Kompatibilita	Laserové měřicí přístroje se závitem 1/4"
Údržba	Čistěte lehce navlhčeným hadříkem, bez abrazivních prostředků nebo rozpouštědel
Skladování	Suché a čisté místo
Bezpečnost	Riziko skřípnutí, silná magnetická pole, udržujte 30 cm od implantátů
Normy	V souladu s předpisy EU
Náhradní díly a opravitelnost	Žádné odnímatelné díly, neopravitelné uživatelem
Další informace	Viz www.laserliner.com pro bezpečnostní pokyny

Často kladené otázky - CrossGrip Laserliner

K čemu slouží CrossGrip Laserliner?

CrossGrip je magnetický nástěnný a upínací držák vhodný pro mnoho aplikací, zejména pro podporu laserových měřicích přístrojů se závitem 1/4". Umožňuje horizontální a vertikální upevnění na profily suché výstavby nebo na magnetické povrchy.

Jak upevnit CrossGrip na zeď?

CrossGrip má otvory (1) pro přímé upevnění na zeď pomocí šroubů. Použijte šrouby vhodné pro váš typ zdi.

Mohu CrossGrip upevnit na kovový povrch?

Ano, zadní část CrossGripu je vybavena dvěma silnými magnety (2), které umožňují upevnění na jakýkoli magnetický předmět.

Jak používat upínací upevnění?

Upínací upevnění (6) umožňuje zavěsit CrossGrip horizontálně a vertikálně na profily suché výstavby. Pomocí stavěcího šroubu (5) nastavte šířku otvoru.

Jaké přístroje lze upevnit na CrossGrip?

Všechny laserové měřicí přístroje se závitem 1/4" lze upevnit pomocí upevňovací matice (1) nebo upevňovacího šroubu (4).

Jak čistit CrossGrip?

Všechny součásti čistěte lehce navlhčeným hadříkem. Vyhněte se používání čisticích prostředků, abrazivních prostředků nebo rozpouštědel.

Jaká bezpečnostní opatření dodržovat s magnety?

Silné magnety mohou ovlivnit osoby s implantáty (kardiostimulátory) nebo poškodit elektronická zařízení. Vždy udržujte vzdálenost alespoň 30 cm od implantátů a citlivých zařízení.

Je CrossGrip kompatibilní se všemi laserovými nivelačními přístroji?

Je kompatibilní s jakýmkoli laserovým měřicím přístrojem vybaveným závitem 1/4", což je standardní pro většinu laserových nivelačních přístrojů.

Jak nastavit šířku otvoru upínacího upevnění?

Otáčením stavěcího šroubu (5) otevřete nebo zavřete upínací svorku (6). To umožňuje přizpůsobit upevnění různým profilům.

Kde najít více informací o CrossGripu?

Navštivte web www.laserliner.com pro další bezpečnostní pokyny a poznámky k záruce.

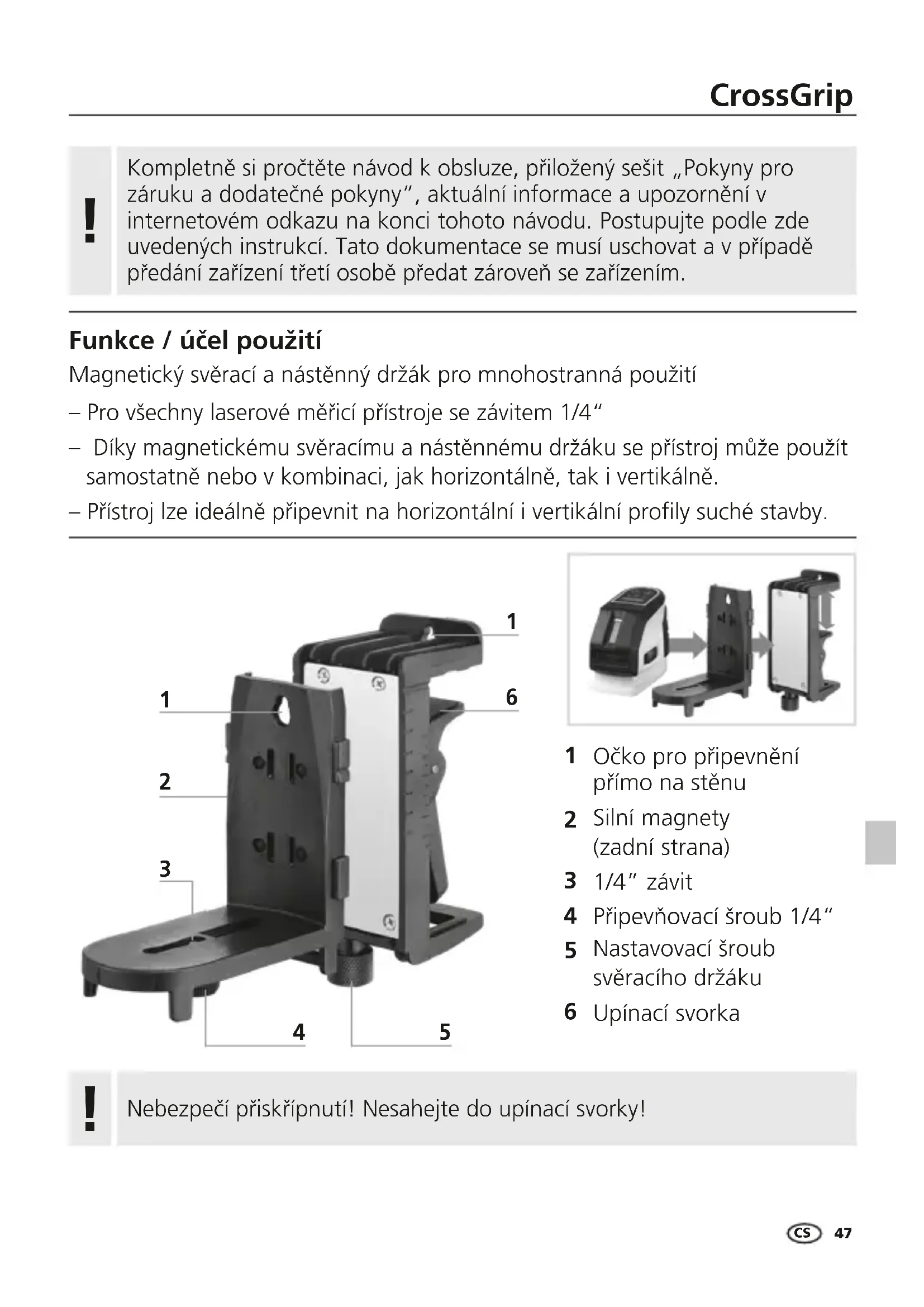

NÁVOD K OBSLUZE CrossGrip Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / účel použití

Magnetický svěrací a nástěnný držák pro mnohostranná použití

– Pro všechny laserové měřicí přístroje se závitem 1/4"
– Díky magnetickému svěracímu a nástěnnému držáku se přístroj může použít samostatně nebo v kombinaci, jak horizontálně, tak i vertikálně.
– Přístroj lze ideálně připevnit na horizontální i vertikální profily suché stavby.

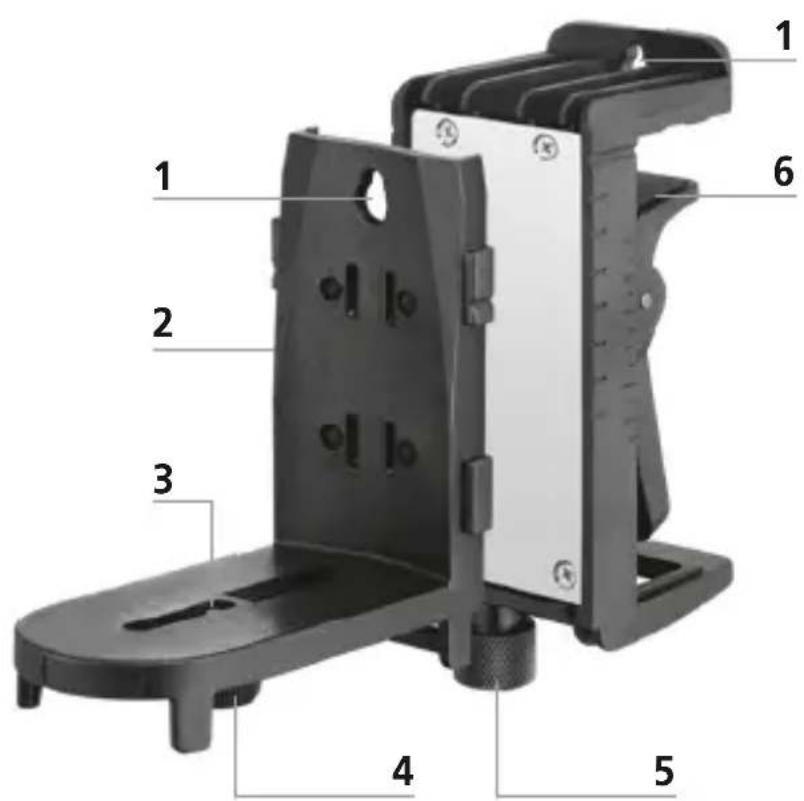

1 Očko pro připevnění přímo na stěnu
2 Silní magnety (zadní strana)
3 1/4" závit
4 Připevňovací šroub 1/4"
5 Nastavovací šroub svěracího držáku
6 Upínací svorka

!

Nebezpečí přiskřípnutí! Nesahejte do upínací svorky!

Laserliner

Připevnění na stěnu

Pomocí oka (1) lze držák připevnit přímo na stěnu.

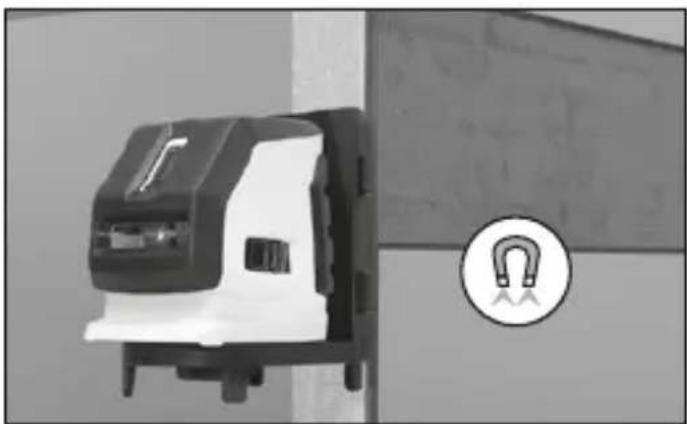

2Připevnění na magnetické předměty

Silné magnety (2) na zadní straně umožňují připevnění na magnetických předmětech.

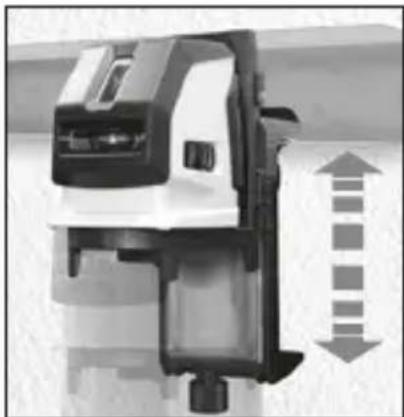

Břipevnění na profily suché stavby

Pomocí svěracího držáku (6) lze horizontálně i vertikálně připevnit nástěnný držák na profily suché stavby.

Nastavovacím šroubem (5) lze nastavovat šířku rozevření svěracího držáku. Snadno tak lze nastavit výšku a polohu laseru.

Ohrožení silnými magnetickými poli

Silná magnetická pole mohou mít škodlivý vliv na osoby s aktivními zdravotními pomůckami (např. kardiostimulátorem) a na elektromechanické přístroje (např. magnetické karty, mechanické hodiny, jemnou mechaniku, pevné disky).

Ohledně vlivu silných magnetických polí na osoby je nutné zohlednit příslušná národní ustanovení a předpisy, ve Spolkové republice Německo je to například profesní předpis BGV B11 §14 „Elektromagnetická pole“.

Aby se zabránilo rušivým vlivům, udržujte vždy mezi magnety a ohroženými implantáty a přístroji odstup minimálně 30 cm.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

Technické parametry (Technické změny vyhrazeny. 22W02)
Hmotnost 562 g
Rozměry (Š x V x H) 70 x 180 x 200 mm

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Další bezpečnostní a dodatkové pokyny najdete na:

www.laserliner.com

CE UK CA

!
