CrossGrip - Lámpara Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte magnético para instrumentos de medición láser
Marca	Laserliner
Modelo	CrossGrip
Dimensiones (L x A x P)	70 x 180 x 200 mm
Peso	562 g
Alimentación	Ninguna (accesorio pasivo)
Rosca de fijación	1/4"
Número de imanes	2 potentes
Fijación mural	Perforaciones para tornillos
Fijación de apriete	Sí, con tornillo de ajuste
Aplicaciones principales	Fijación horizontal y vertical sobre perfiles de construcción en seco, fijación sobre superficies magnéticas
Compatibilidad	Instrumentos de medición láser con rosca 1/4"
Mantenimiento	Limpiar con un paño ligeramente húmedo, sin productos abrasivos ni disolventes
Almacenamiento	Lugar seco y limpio
Seguridad	Riesgo de pellizco, campos magnéticos potentes, mantener a 30 cm de implantes
Normas	Conforme a las directivas de la UE
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable, no reparable por el usuario
Información adicional	Ver www.laserliner.com para instrucciones de seguridad

Preguntas frecuentes - CrossGrip Laserliner

¿Para qué sirve el CrossGrip Laserliner?

El CrossGrip es un soporte mural y de apriete magnético adecuado para múltiples aplicaciones, especialmente para soportar instrumentos de medición láser equipados con una rosca de 1/4". Permite una fijación horizontal y vertical sobre perfiles de construcción en seco o sobre superficies magnéticas.

¿Cómo fijar el CrossGrip a una pared?

El CrossGrip dispone de perforaciones (1) que permiten una fijación directa a la pared con tornillos. Utilice tornillos adecuados para su tipo de pared.

¿Puedo fijar el CrossGrip sobre una superficie metálica?

Sí, la parte trasera del CrossGrip está equipada con dos imanes potentes (2) que permiten fijarlo a cualquier objeto magnético.

¿Cómo utilizar la fijación de apriete?

La fijación de apriete (6) permite colgar el CrossGrip horizontal y verticalmente sobre perfiles de construcción en seco. Utilice el tornillo de ajuste (5) para ajustar el ancho de apertura.

¿Qué instrumentos se pueden fijar al CrossGrip?

Todos los instrumentos de medición láser que dispongan de una rosca de 1/4" pueden fijarse mediante la tuerca de fijación (1) o el tornillo de fijación (4).

¿Cómo limpiar el CrossGrip?

Limpie todos los componentes con un paño ligeramente húmedo. Evite el uso de productos de limpieza, productos abrasivos o disolventes.

¿Qué precauciones de seguridad tomar con los imanes?

Los imanes potentes pueden afectar a personas que llevan implantes (marcapasos) o dañar dispositivos electrónicos. Mantenga siempre una distancia de al menos 30 cm de implantes y dispositivos sensibles.

¿El CrossGrip es compatible con todos los niveles láser?

Es compatible con cualquier instrumento de medición láser que tenga una rosca de 1/4", que es estándar para la mayoría de los niveles láser.

¿Cómo ajustar el ancho de apertura de la fijación de apriete?

Gire el tornillo de ajuste (5) para abrir o cerrar la pinza de apriete (6). Esto permite adaptar la fijación a diferentes perfiles.

¿Dónde encontrar más información sobre el CrossGrip?

Consulte el sitio web www.laserliner.com para obtener instrucciones de seguridad adicionales y observaciones sobre la garantía.

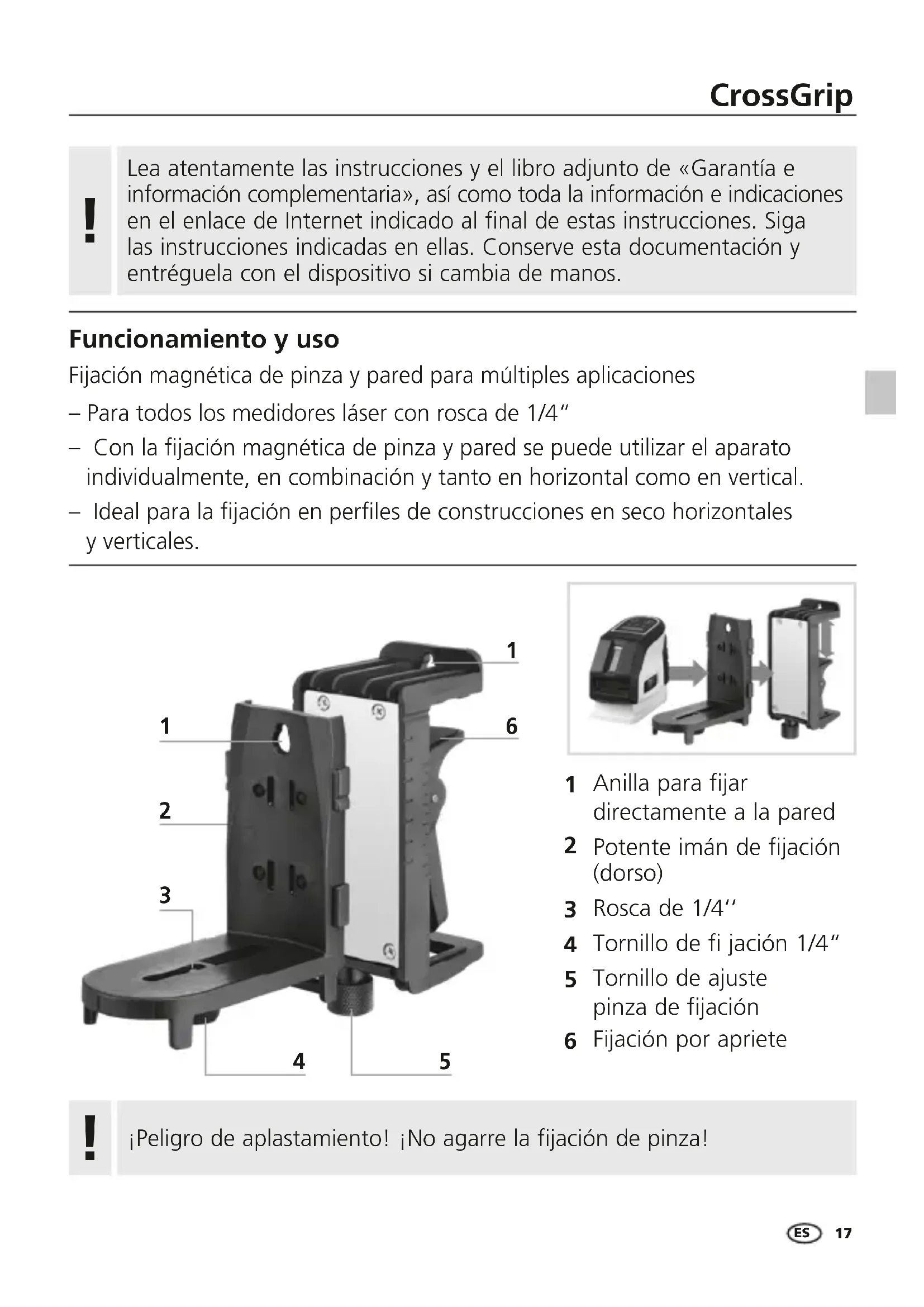

MANUAL DE USUARIO CrossGrip Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Funcionamiento y uso

Fijación magnética de pinza y pared para múltiples aplicaciones

• Para todos los medidores láser con rosca de 1/4"
• Con la fijación magnética de pinza y pared se puede utilizar el aparato individualmente, en combinación y tanto en horizontal como en vertical.
• Ideal para la fijación en perfiles de construcciones en seco horizontales y verticales.

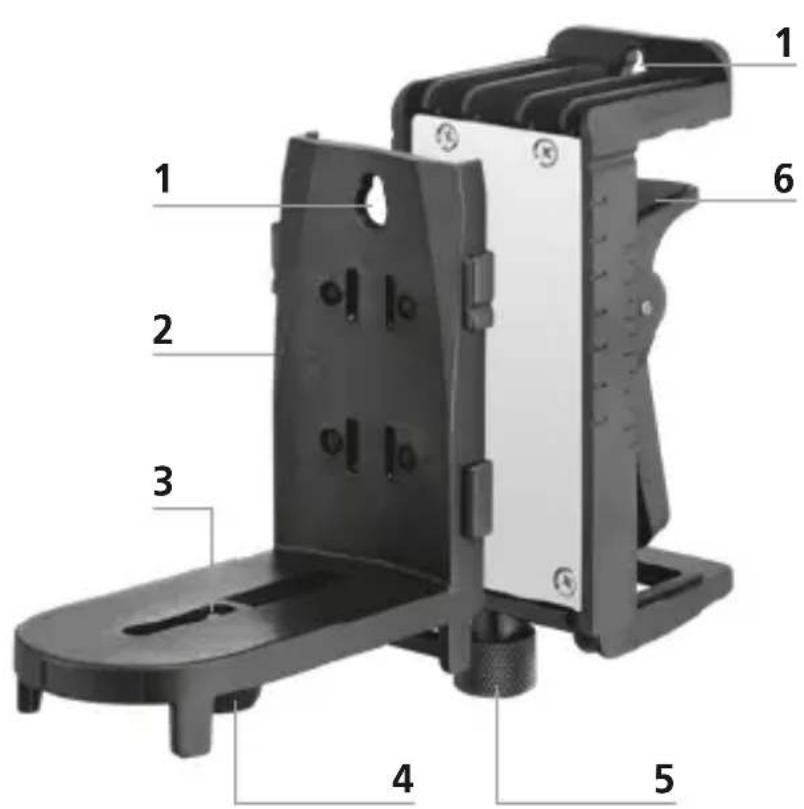

1 Anilla para fijar directamente a la pared
2 Potente imán de fijación (dorso)
3 Rosca de 1/4"
4 Tornillo de fi jación 1/4"
5 Tornillo de ajuste pinza de fijación
6 Fijación por apriete

!

¡Peligro de aplastamiento! ¡No agarre la fijación de pinza!

Laserliner

1Fijación a la pared

Los orificios (1) permiten fijarlo directamente a la pared.

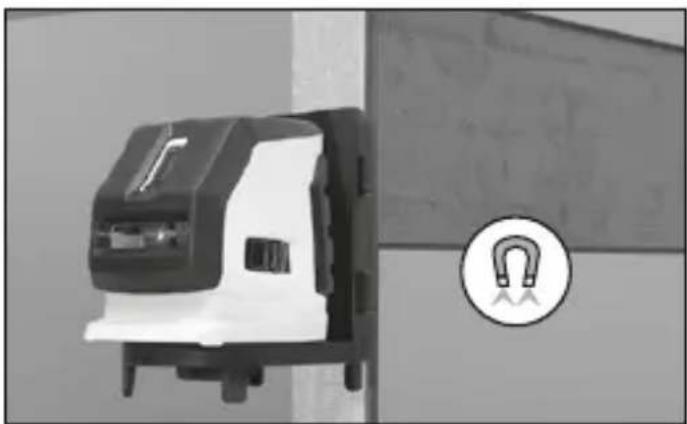

2Fijación a objetos magnéticos

Los potentes imanes (2) de la parte posterior permiten fijarlo a objetos magnéticos.

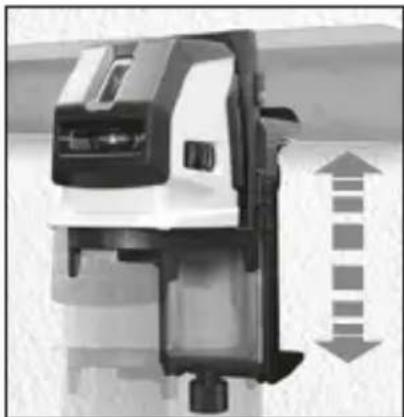

B Fijación a perfiles de construcción en seco

Con la pinza de fijación (6) se puede aplicar el soporte de pared horizontal y vertical en perfiles de construcción en seco.

Con el tornillo de ajuste (5) se puede modificar la abertura de la pinza de fijación.

Así es muy fácil regular la altura y la posición del láser.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

Datos técnicos (Sujeto a modificaciones técnicas. 22W02)
Peso 562 g
Dimensiones (An x Al x F) 70 x 180 x 200 mm

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Más información detallada y de seguridad en: www.laserliner.com

CE UK CA

!
