CrossGrip - Лампа Laserliner - Безкоштовний посібник користувача

Тип продукту	Магнітний тримач для лазерних вимірювальних інструментів
Бренд	Laserliner
Модель	CrossGrip
Розміри (Д x В x Ш)	70 x 180 x 200 мм
Вага	562 г
Живлення	Немає (пасивний аксесуар)
Кріпильне різьблення	1/4"
Кількість магнітів	2 потужні
Настінне кріплення	Отвори для гвинтів
Затискне кріплення	Так, з регулювальним гвинтом
Основні застосування	Горизонтальне та вертикальне кріплення на сухі будівельні профілі, кріплення на магнітні поверхні
Сумісність	Лазерні вимірювальні інструменти з різьбленням 1/4"
Обслуговування	Очищати злегка вологою ганчіркою, без абразивних засобів або розчинників
Зберігання	Сухе та чисте місце
Безпека	Ризик защемлення, потужні магнітні поля, тримати на відстані 30 см від імплантатів
Стандарти	Відповідає директивам ЄС
Запчастини та ремонтопридатність	Немає знімних деталей, не підлягає ремонту користувачем
Додаткова інформація	Див. www.laserliner.com для інструкцій з безпеки

Часті запитання - CrossGrip Laserliner

Для чого призначений CrossGrip Laserliner?

CrossGrip — це магнітне настінне та затискне кріплення, пристосоване для багатьох застосувань, зокрема для підтримки лазерних вимірювальних інструментів з різьбленням 1/4". Воно дозволяє горизонтальне та вертикальне кріплення на сухі будівельні профілі або на магнітні поверхні.

Як закріпити CrossGrip на стіні?

CrossGrip має отвори (1) для безпосереднього кріплення до стіни за допомогою гвинтів. Використовуйте гвинти, що підходять до типу вашої стіни.

Чи можна закріпити CrossGrip на металевій поверхні?

Так, задня частина CrossGrip оснащена двома потужними магнітами (2), які дозволяють закріпити його на будь-якому магнітному об'єкті.

Як використовувати затискне кріплення?

Затискне кріплення (6) дозволяє підвісити CrossGrip горизонтально та вертикально на сухих будівельних профілях. Використовуйте регулювальний гвинт (5) для налаштування ширини отвору.

Які інструменти можна закріпити на CrossGrip?

Усі лазерні вимірювальні інструменти, що мають різьблення 1/4", можна закріпити за допомогою кріпильної гайки (1) або кріпильного гвинта (4).

Як чистити CrossGrip?

Очищайте всі компоненти злегка вологою ганчіркою. Уникайте використання миючих засобів, абразивів або розчинників.

Які заходи безпеки слід дотримуватися з магнітами?

Потужні магніти можуть впливати на людей з імплантатами (кардіостимулятори) або пошкоджувати електронні пристрої. Завжди тримайте відстань не менше 30 см від імплантатів та чутливих пристроїв.

Чи сумісний CrossGrip з усіма лазерними нівелірами?

Він сумісний з будь-яким лазерним вимірювальним інструментом, що має різьблення 1/4", що є стандартним для більшості лазерних нівелірів.

Як регулювати ширину отвору затискного кріплення?

Повертайте регулювальний гвинт (5), щоб відкрити або закрити затискну кліпсу (6). Це дозволяє адаптувати кріплення до різних профілів.

Де знайти більше інформації про CrossGrip?

Відвідайте сайт www.laserliner.com для додаткових інструкцій з безпеки та приміток щодо гарантії.

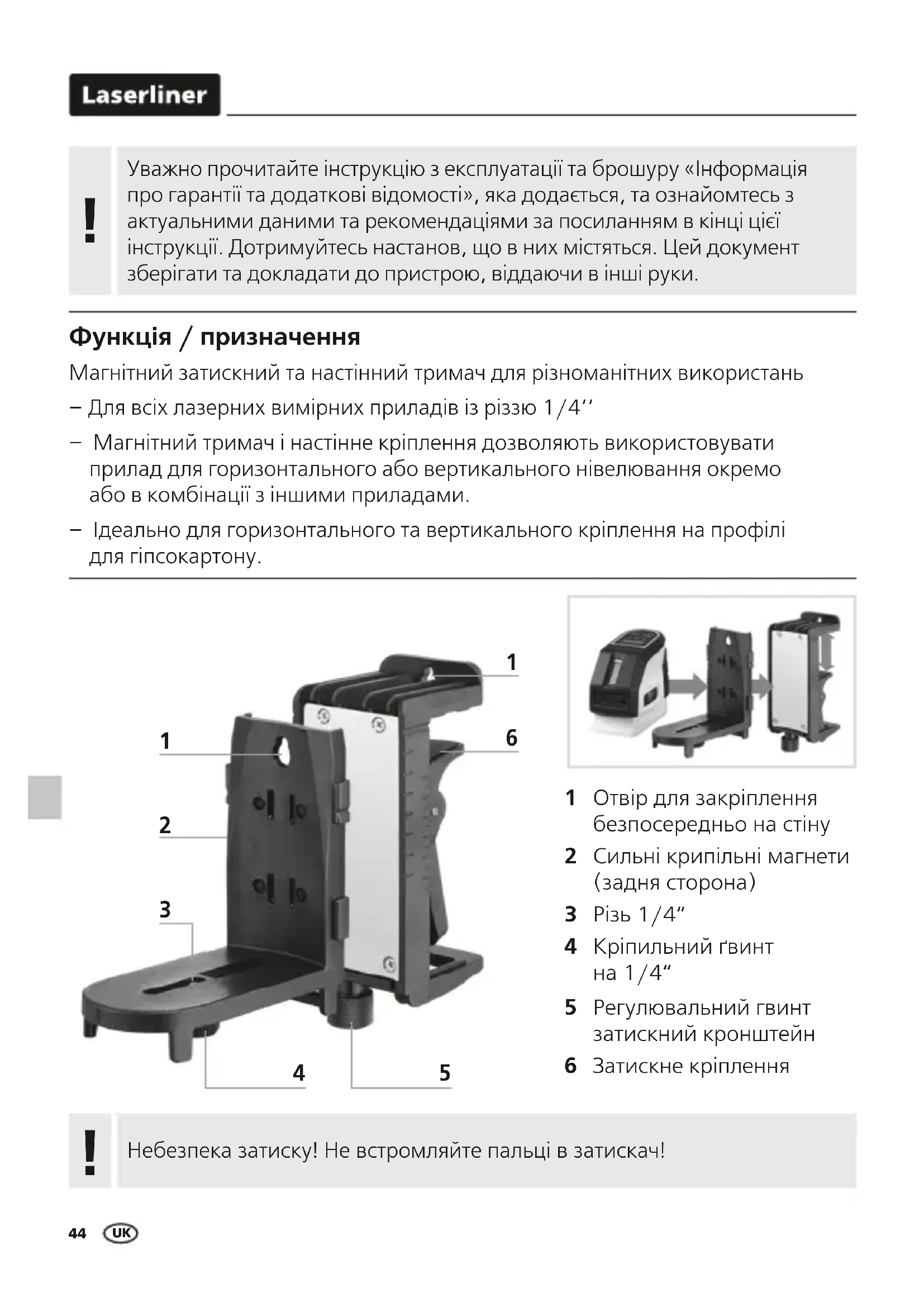

ПОСІБНИК КОРИСТУВАЧА CrossGrip Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функція / призначення

Магнітний затискний та настінний тримач для різноманітних використань

– Для всіх лазерних вимірних приладів із різзю 1/4"
– Магнітний тримач і настінне кріплення дозволяють використовувати прилад для горизонтального або вертикального нівелювання окремо або в комбінації з іншими приладами.
– Ідеально для горизонтального та вертикального кріплення на профілі для гіпсокартону.

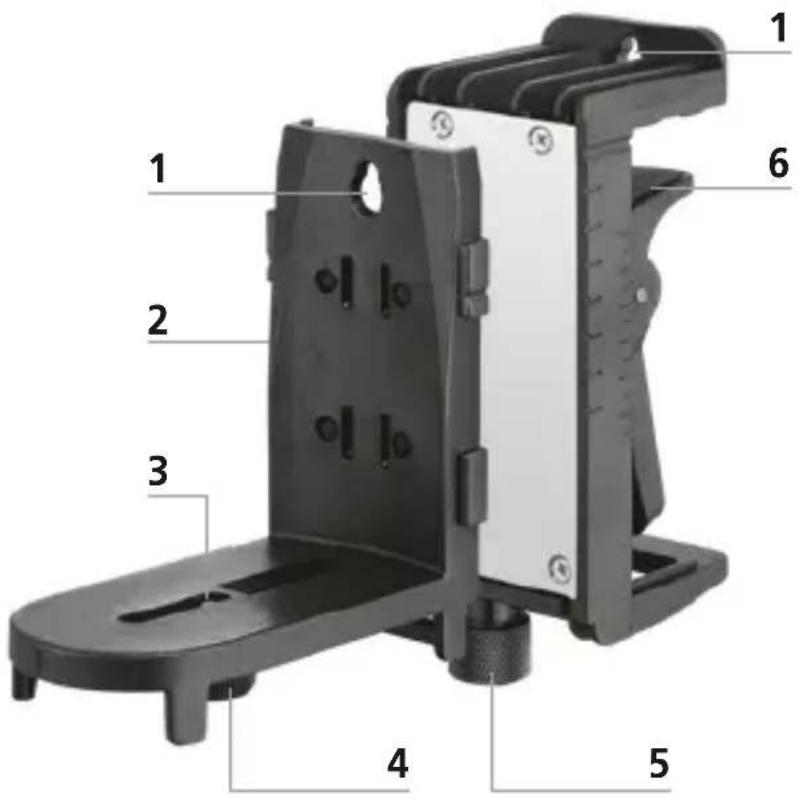

1 Отвір для закріплення безпосередньо на стіну
2 Сильні крипільні магнети (задня сторона)
3 Pi3b 1/4"
4 Кріпильний гвинт на 1/4"
5 Регулювальний гвинт затискний кронштейн
6 Затискне кріплення

!

Небезпека затиску! Не встромляйте пальці в затискач!

1Кріплення на стіні

Почіпні вушка (1) уможливлюють безпосереднє кріплення на стіні.

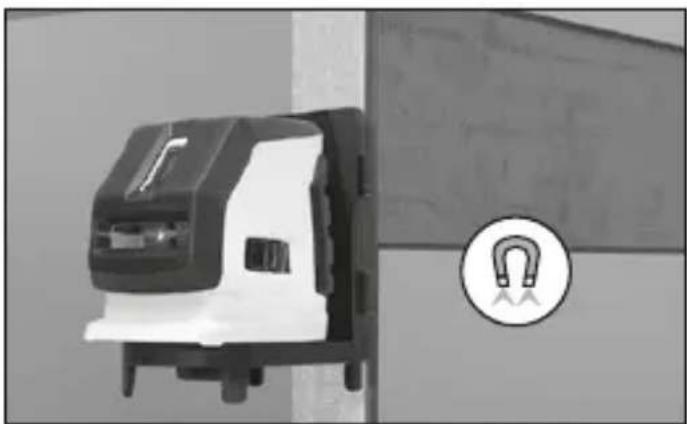

2Кріплення на магнетних речах

Сильні кріпільні магнети (2) на задній стороні уможливлюють кріплення на магнетних речах.

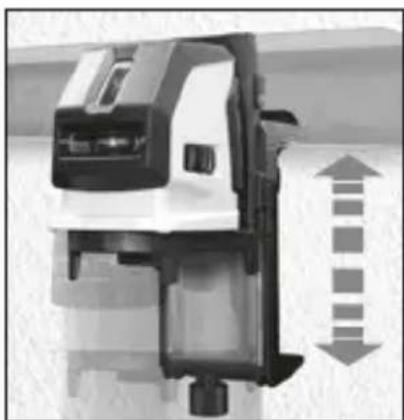

Екріплення на профілях для сухого будівництва

За допомогою затискного кронштейна (6) настінний тримач може бути встановлено на профілі для гіпсокартону в горизонтальному або вертикальному положенні.

За допомогою регулювального гвинта (5) можна змінювати ширину отвору затискного кронштейна.

Таким чином можна легко налаштувати висоту й положення лазера.

Небезпека впливу сильного магнітного поля

Сильні магнітні поля можуть спричинити шкідливий вплив на людей з електронними імплантатами (наприклад, з кардіостимуляторами) та на електромеханічні пристрої (наприклад, на карти з магнітним кодом, механічні годинники, точну механіку, жорсткі диски).

Необхідно враховувати і дотримуватися відповідних національних норм і положень щодо впливу сильних магнітних полів на людей, наприклад, у Федеративній Республіці Німеччині приписи галузевих страхових товариств BGV B11 §14 „Електромагнітні поля“.

Щоб уникнути перешкод через вплив магнітних полів, магніти завжди повинні знаходитися на відстані не менше 30 см від імплантатів і пристроїв.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Технічні дані (Право на технічні зміни збережене. 22W02)

Maca 562 r

Габаритні розміри (Ш x В x Г) 70 x 180 x 200 мм

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com

CE UK CA

!
