Toote tüüp	Magnetiline kinnitus laseri mõõteriistadele
Kaubamärk	Laserliner
Mudel	CrossGrip
Mõõtmed (L x K x S)	70 x 180 x 200 mm
Kaal	562 g
Toide	Puudub (passiivne tarvik)
Kinnituskeere	1/4"
Magnetite arv	2 tugevat
Seinakinnitus	Avad kruvide jaoks
Pingutuskinnitus	Jah, reguleerimiskruviga
Peamised kasutusalad	Horisontaalne ja vertikaalne kinnitus kuivkarkassprofiilidele, kinnitus magnetilistele pindadele
Ühilduvus	Laseri mõõteriistad keermega 1/4"
Hooldus	Puhastage kergelt niiske lapiga, ilma abrasiivsete puhastusvahendite või lahustiteta
Hoiustamine	Kuivas ja puhtas kohas
Ohutus	Muljumisoht, tugevad magnetväljad, hoidke implantaatidest vähemalt 30 cm kaugusel
Standardid	Vastab EL direktiividele
Varuosad ja parandatavus	Eemaldatavaid osi pole, kasutaja poolt mitteparandatav
Lisainfo	Ohutusjuhiste saamiseks vaadake www.laserliner.com

Korduma kippuvad küsimused - CrossGrip Laserliner

Milleks kasutatakse CrossGrip Laserlinerit?

CrossGrip on magnetiline seina- ja pingutuskinnitus, mis sobib paljudeks rakendusteks, eelkõige laseri mõõteriistade toetamiseks, millel on 1/4" keere. See võimaldab horisontaalset ja vertikaalset kinnitamist kuivkarkassprofiilidele või magnetilistele pindadele.

Kuidas kinnitada CrossGrip seinale?

CrossGripil on avad (1), mis võimaldavad otse seinale kinnitamist kruvide abil. Kasutage teie seinatüübile sobivaid kruvisid.

Kas saan CrossGripi kinnitada metallpinnale?

Jah, CrossGripi tagumine osa on varustatud kahe tugeva magnetiga (2), mis võimaldavad selle kinnitada igale magnetilisele objektile.

Kuidas kasutada pingutuskinnitust?

Pingutuskinnitus (6) võimaldab CrossGripi kinnitada horisontaalselt ja vertikaalselt kuivkarkassprofiilidele. Kasutage reguleerimiskruvi (5) avause laiuse reguleerimiseks.

Milliseid instrumente saab CrossGripiga kinnitada?

Kõiki laseri mõõteriistu, millel on 1/4" keere, saab kinnitada läbi kinnitusmutri (1) või kinnituskruvi (4).

Kuidas CrossGripi puhastada?

Puhastage kõiki komponente kergelt niiske lapiga. Vältige puhastusvahendite, küürimisvahendite või lahustite kasutamist.

Milliseid ohutusmeetmeid tuleb magnetitega järgida?

Tugevad magnetid võivad mõjutada implantaate (südamestimulaatorid) kandvaid inimesi või kahjustada elektroonikaseadmeid. Hoidke alati vähemalt 30 cm kaugust implantaatidest ja tundlikest seadmetest.

Kas CrossGrip ühildub kõigi lasernivoodega?

See ühildub kõigi laseri mõõteriistadega, millel on 1/4" keere, mis on enamiku lasernivoode puhul standard.

Kuidas reguleerida pingutuskinnituse avause laiust?

Keerake reguleerimiskruvi (5), et avada või sulgeda pingutuskinnitus (6). See võimaldab kinnitust kohandada erinevate profiilidega.

Kust leida rohkem teavet CrossGripi kohta?

Vaadake veebisaiti www.laserliner.com täiendavate ohutusjuhiste ja garantiimärkuste saamiseks.

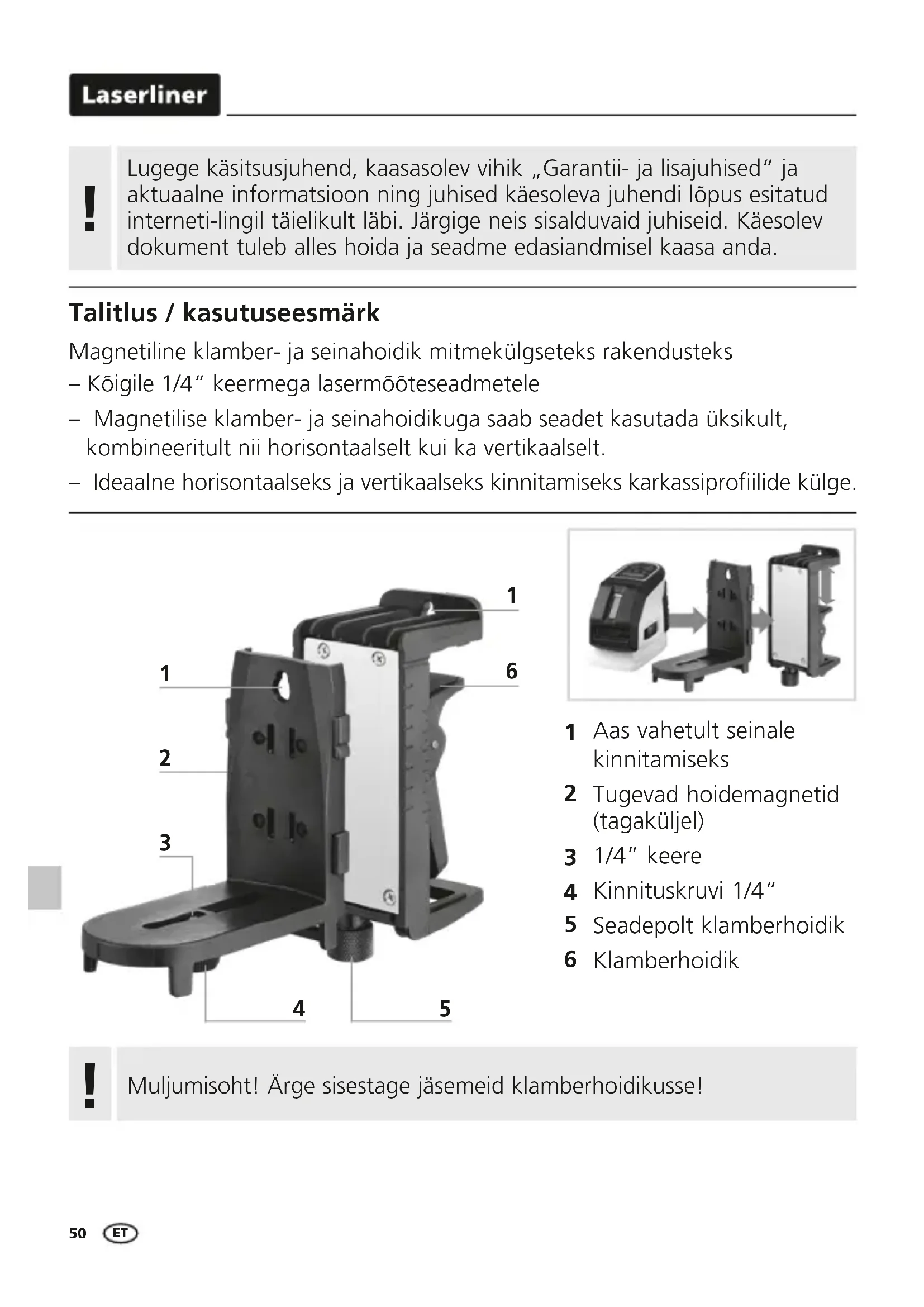

KASUTUSJUHEND CrossGrip Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Talitlus / kasutuseesmärk

Magnetiline klamber- ja seinahoidik mitmekülgseteks rakendusteks

– Kõigile 1/4" keermega lasermõõteseadmetele
- Magnetilise klamber- ja seinahoidikuga saab seadet kasutada üksikult, kombineeritult nii horisontaalselt kui ka vertikaalselt.
- Ideaalne horisontaalseks ja vertikaalseks kinnitamiseks karkassiprofiilide külge.

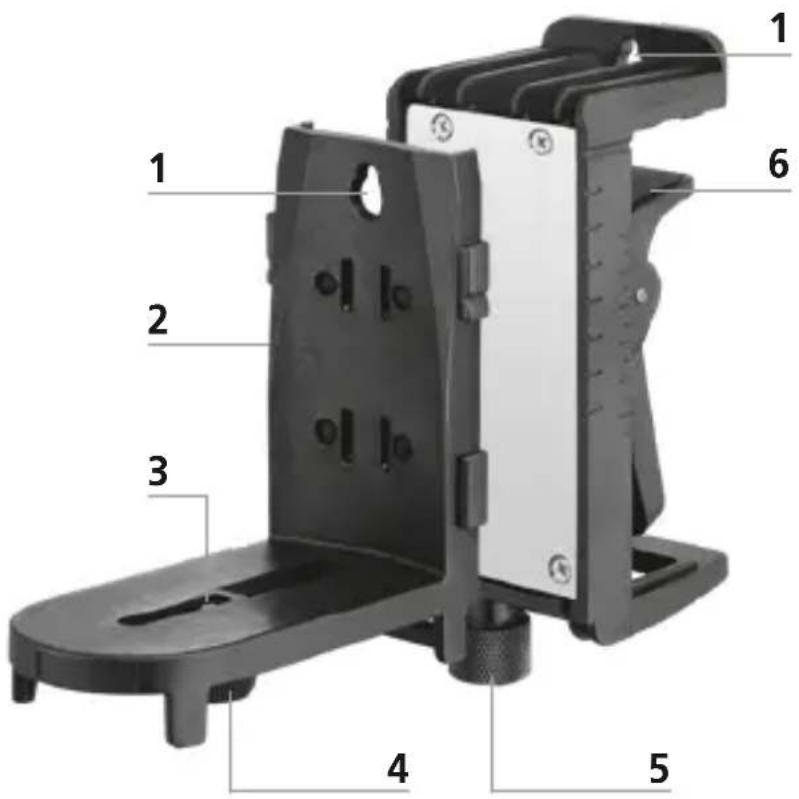

1 Aas vahetult seinale kinnitamiseks
2 Tugevad hoidemagnetid (tagaküljel)
3 1/4" keere
4 Kinnituskruvi 1/4"
5 Seadepolt klamberhoidik
6 Klamberhoidik

!

Aasad (1) võimaldavad vahetut kinnitamist seintele.

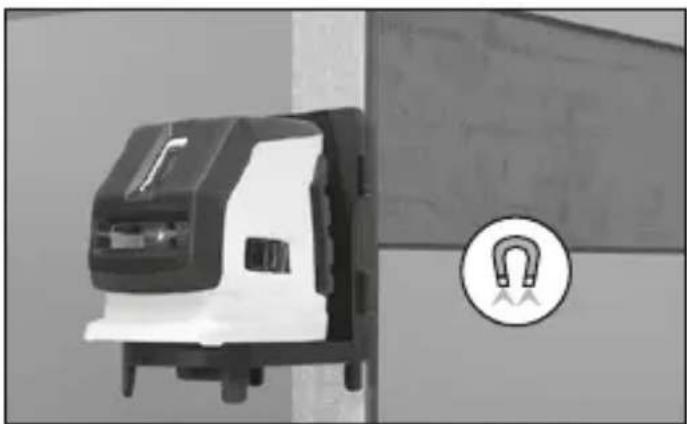

2Kinnitamine magnetiliste esemete külge

Tagaküljel asuvad tugevad hoide-magnetid (2) vöimaldavad kinnitamist magnetiliste esemete külge.

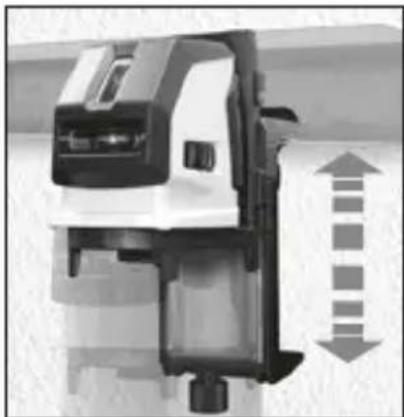

Bkinitamine karkassi-profiilide külge

Klamberhoidikuga (6) saab seinahoidikut horisontaalselt ja vertikaalselt karkassiprofiilide külge kinnitada.

Seadepoldiga (5) saab klamberhoidiku avanemislaiust seada.

Nii saab hõlpsasti laseri kõrgust positsiooni ümber seadistada.

Oht tugevate magnetväljade töttu

Tugevad magnetväljad võivad aktiivsete kehaliste abivahenditega (nt südamestimulaatorid) inimestele ja elektromehaanilistele seadmetele (nt magnetkaardid, mehaanilised kellad, peenmehaanika, kõvakettad) kahjulikke mõjusid avaldada.

Inimestele mõjuvate tugevate magnetväljadega seonduvalt tuleb arvesse võtta vastavaid siseriiklikke nõuded ja eeskirju, näiteks Saksamaa Liitvabariigis ametiliitude eeskirja BGV B11 §14 „Elektromagnetilised väljad“.

Hoidke häiriva möjutuse vältimiseks magnetid alati ohustatud implantaatidest ja seadmetest vähemalt 30 cm kaugusel.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed
(Jätame endale öiguse tehnilisteks muudatusteks 22W02)

Kaal 562 g
Mõõtmed (L x K x S) 70 x 180 x 200 mm

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Edasised ohutus- ja lisajuhised aadressil:

www.laserliner.com

CE UK CA

!
