CrossGrip - Lampe Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Magnetische Halterung für Laser-Messgeräte
Marke	Laserliner
Modell	CrossGrip
Abmessungen (L x H x T)	70 x 180 x 200 mm
Gewicht	562 g
Stromversorgung	Keine (passives Zubehör)
Befestigungsgewinde	1/4"
Anzahl Magnete	2 starke
Wandbefestigung	Bohrungen für Schrauben
Klemmbefestigung	Ja, mit Einstellschraube
Hauptanwendungen	Horizontale und vertikale Befestigung an Trockenbauprofilen, Befestigung auf magnetischen Oberflächen
Kompatibilität	Laser-Messgeräte mit 1/4"-Gewinde
Pflege	Mit leicht feuchtem Tuch reinigen, keine scheuernden oder lösungsmittelhaltigen Produkte
Lagerung	Trocken und sauber
Sicherheit	Quetschgefahr, starke Magnetfelder, 30 cm Abstand zu Implantaten
Normen	Konform mit EU-Richtlinien
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile, nicht vom Benutzer reparierbar
Zusätzliche Informationen	Siehe www.laserliner.com für Sicherheitshinweise

Häufig gestellte Fragen - CrossGrip Laserliner

Wofür wird der CrossGrip Laserliner verwendet?

Der CrossGrip ist eine magnetische Wand- und Klemmhalterung, die für vielfältige Anwendungen geeignet ist, insbesondere zur Aufnahme von Laser-Messgeräten mit 1/4"-Gewinde. Sie ermöglicht eine horizontale und vertikale Befestigung an Trockenbauprofilen oder auf magnetischen Oberflächen.

Wie befestige ich den CrossGrip an einer Wand?

Der CrossGrip verfügt über Bohrungen (1), die eine direkte Befestigung an der Wand mit Schrauben ermöglichen. Verwenden Sie für Ihren Wandtyp geeignete Schrauben.

Kann ich den CrossGrip auf einer Metallfläche befestigen?

Ja, die Rückseite des CrossGrip ist mit zwei starken Magneten (2) ausgestattet, die eine Befestigung an jedem magnetischen Gegenstand ermöglichen.

Wie verwende ich die Klemmbefestigung?

Die Klemmbefestigung (6) ermöglicht es, den CrossGrip horizontal und vertikal an Trockenbauprofilen zu befestigen. Verwenden Sie die Einstellschraube (5), um die Öffnungsweite anzupassen.

Welche Instrumente können am CrossGrip befestigt werden?

Alle Laser-Messgeräte mit einem 1/4"-Gewinde können über die Befestigungsmutter (1) oder die Befestigungsschraube (4) befestigt werden.

Wie reinige ich den CrossGrip?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Vermeiden Sie die Verwendung von Reinigungsmitteln, Scheuermitteln oder Lösungsmitteln.

Welche Sicherheitsvorkehrungen sind bei den Magneten zu beachten?

Starke Magnete können Personen mit Implantaten (Herzschrittmacher) beeinträchtigen oder elektronische Geräte beschädigen. Halten Sie stets einen Abstand von mindestens 30 cm zu Implantaten und empfindlichen Geräten ein.

Ist der CrossGrip mit allen Lasernivelliergeräten kompatibel?

Er ist mit jedem Laser-Messgerät kompatibel, das über ein 1/4"-Gewinde verfügt, was bei den meisten Lasernivelliergeräten Standard ist.

Wie stelle ich die Öffnungsweite der Klemmbefestigung ein?

Drehen Sie die Einstellschraube (5), um die Klemmzange (6) zu öffnen oder zu schließen. So kann die Halterung an verschiedene Profile angepasst werden.

Wo finde ich weitere Informationen zum CrossGrip?

Besuchen Sie die Website www.laserliner.com für zusätzliche Sicherheitshinweise und Garantiebestimmungen.

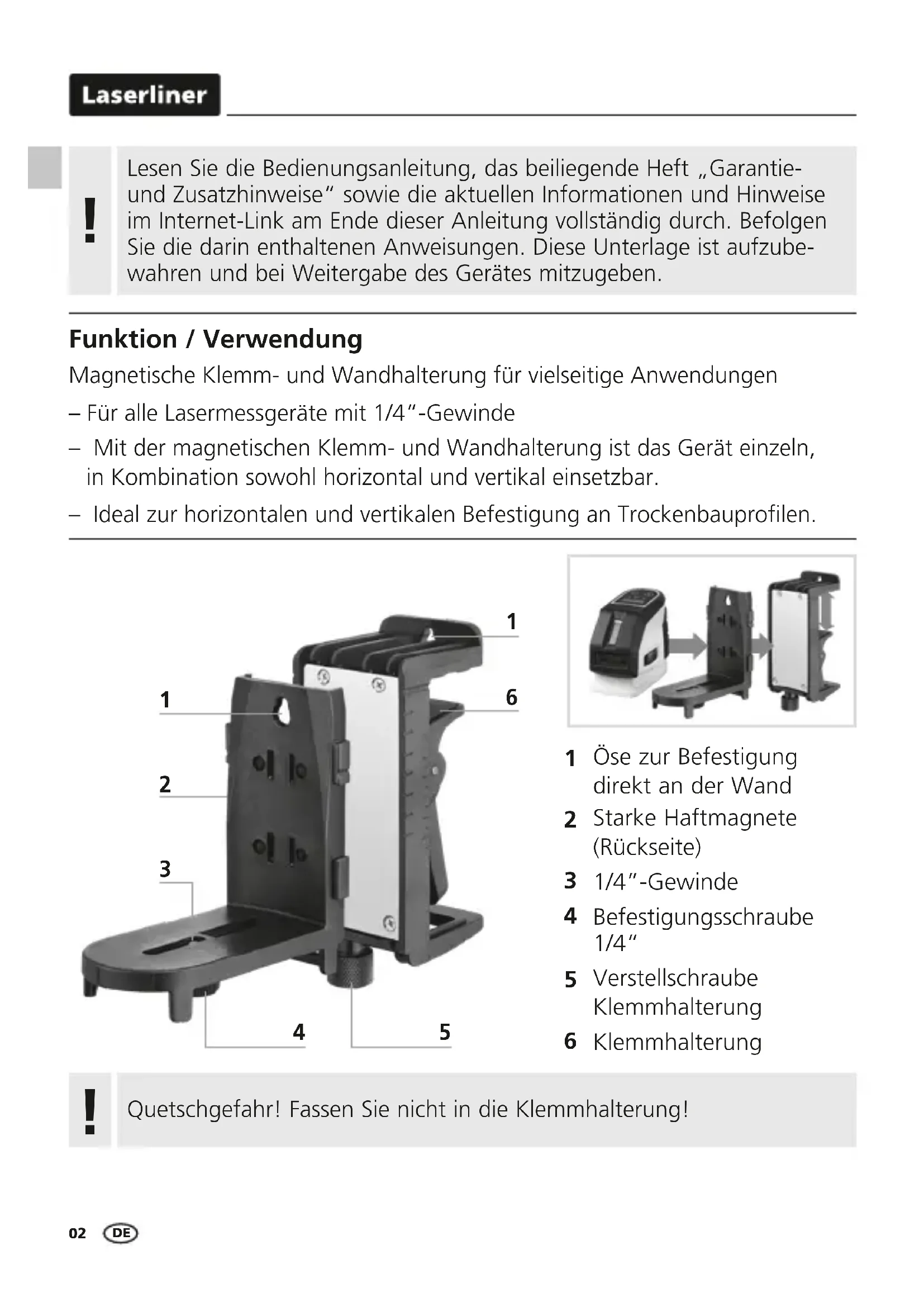

BEDIENUNGSANLEITUNG CrossGrip Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Magnetische Klemm- und Wandhalterung für vielseitige Anwendungen

– Für alle Lasermessgeräte mit 1/4"-Gewinde
- Mit der magnetischen Klemm- und Wandhalterung ist das Gerät einzeln, in Kombination sowohl horizontal und vertikal einsetzbar.
- Ideal zur horizontalen und vertikalen Befestigung an Trockenbauprofilen.

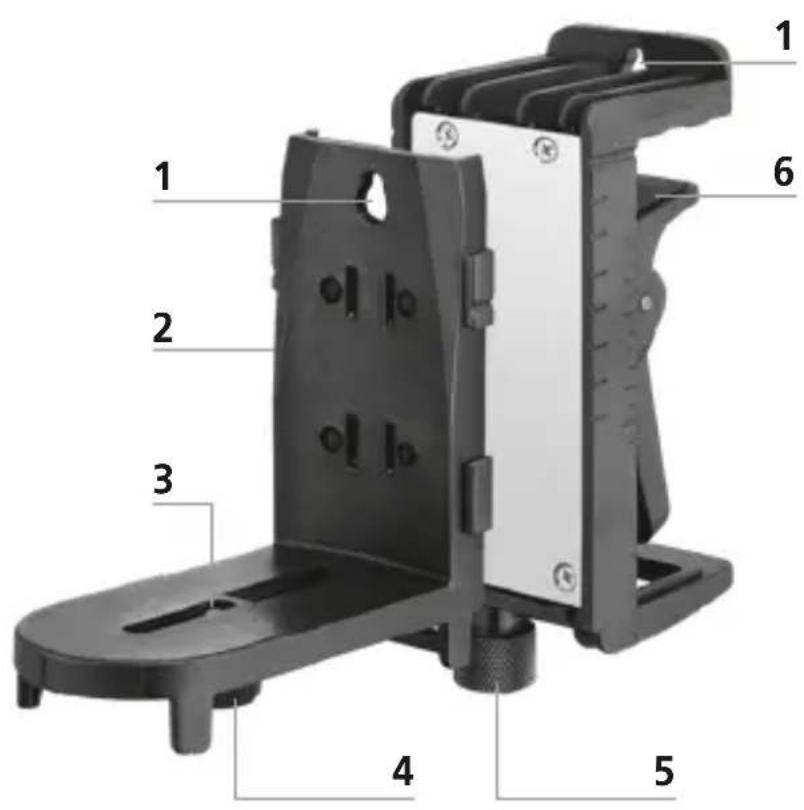

1 Öse zur Befestigung direkt an der Wand
2 Starke Haftmagnete (Rückseite)
3 1/4"-Gewinde
4 Befestigungsschraube 1/4"
5 Verstellschraube Klemmhalterung
6 Klemmhalterung

!

Quetschgefahr! Fassen Sie nicht in die Klemmhalterung!

Befestigung an der Wand

Die Ösen (1) ermöglichen die direkte Befestigung an Wänden.

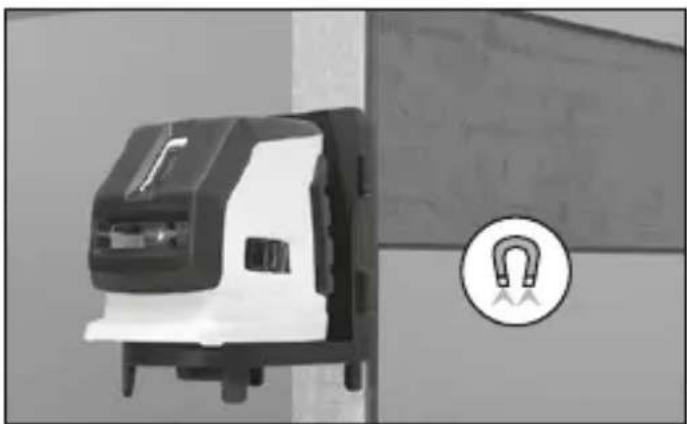

2Befestigung an magnetischen Gegenständen

Die starken Haftmagnete (2) auf der Rückseite ermöglichen das Befestigen an magnetischen Gegenständen.

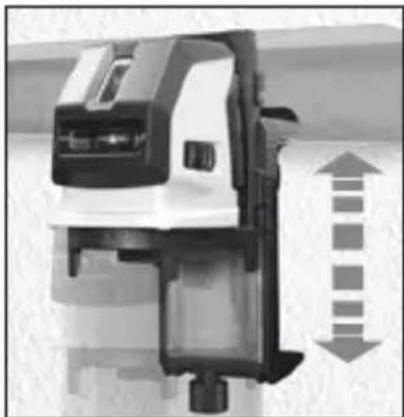

Befestigung an Trockenbauprofilen

Mit der Klemmhalterung (6) lässt sich die Wandhalterung horizontal und vertikal an Trockenbauprofilen befestigen.

Mit der Verstellschraube (5) lässt sich die Öffnungsweite der Klemmhalterung verstellen.

Der Laser kann so einfach in der Höhe und Position verstellt werden.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 22W02)
Gewicht 562 g
Abmessung (B x H x T) 70 x 180 x 200	mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com

CE UK CA

!
