Rodzaj produktu	Magnetyczny uchwyt do przyrządów pomiarowych laserowych
Marka	Laserliner
Model	CrossGrip
Wymiary (dł. x wys. x gł.)	70 x 180 x 200 mm
Waga	562 g
Zasilanie	Brak (akcesorium pasywne)
Gwint montażowy	1/4"
Liczba magnesów	2 silne
Montaż na ścianie	Otwory na wkręty
Zacisk	Tak, ze śrubą regulacyjną
Główne zastosowania	Mocowanie poziome i pionowe na profilach do suchej zabudowy, mocowanie na powierzchniach magnetycznych
Kompatybilność	Przyrządy pomiarowe laserowe z gwintem 1/4"
Konserwacja	Czyścić lekko wilgotną szmatką, bez środków ściernych i rozpuszczalników
Przechowywanie	Suche i czyste miejsce
Bezpieczeństwo	Ryzyko przytrzaśnięcia, silne pola magnetyczne, zachować odległość 30 cm od implantów
Normy	Zgodne z dyrektywami UE
Części zamienne i naprawialność	Brak części wymiennych, nienaprawialny przez użytkownika
Dodatkowe informacje	Patrz www.laserliner.com w celu uzyskania instrukcji bezpieczeństwa

Często zadawane pytania - CrossGrip Laserliner

Do czego służy CrossGrip Laserliner?

CrossGrip to magnetyczny uchwyt ścienny i zaciskowy odpowiedni do wielu zastosowań, w szczególności do podtrzymywania przyrządów pomiarowych laserowych wyposażonych w gwint 1/4". Umożliwia mocowanie poziome i pionowe na profilach do suchej zabudowy lub na powierzchniach magnetycznych.

Jak zamocować CrossGrip na ścianie?

CrossGrip posiada otwory (1) umożliwiające bezpośrednie mocowanie do ściany za pomocą wkrętów. Użyj wkrętów odpowiednich do rodzaju ściany.

Czy mogę zamocować CrossGrip na powierzchni metalowej?

Tak, tylna część CrossGrip wyposażona jest w dwa silne magnesy (2), które umożliwiają przymocowanie go do dowolnego obiektu magnetycznego.

Jak używać zacisku?

Zacisk (6) pozwala zawiesić CrossGrip poziomo i pionowo na profilach do suchej zabudowy. Użyj śruby regulacyjnej (5) do dostosowania szerokości otwarcia.

Jakie przyrządy można zamocować na CrossGrip?

Wszystkie przyrządy pomiarowe laserowe z gwintem 1/4" można zamocować za pomocą nakrętki mocującej (1) lub śruby mocującej (4).

Jak czyścić CrossGrip?

Wszystkie elementy czyścić lekko wilgotną szmatką. Unikać stosowania środków czyszczących, środków szorujących ani rozpuszczalników.

Jakie środki ostrożności dotyczące magnesów?

Silne magnesy mogą oddziaływać na osoby z implantami (stymulatory serca) lub uszkodzić urządzenia elektroniczne. Zawsze zachowaj odległość co najmniej 30 cm od implantów i wrażliwych urządzeń.

Czy CrossGrip jest kompatybilny ze wszystkimi niwelatorami laserowymi?

Jest kompatybilny z każdym przyrządem pomiarowym laserowym wyposażonym w gwint 1/4", co jest standardem dla większości niwelatorów laserowych.

Jak wyregulować szerokość otwarcia zacisku?

Obróć śrubę regulacyjną (5), aby otworzyć lub zamknąć imadło zaciskowe (6). Pozwala to dostosować mocowanie do różnych profili.

Gdzie znaleźć więcej informacji o CrossGrip?

Odwiedź stronę www.laserliner.com w celu uzyskania dodatkowych instrukcji bezpieczeństwa i uwag dotyczących gwarancji.

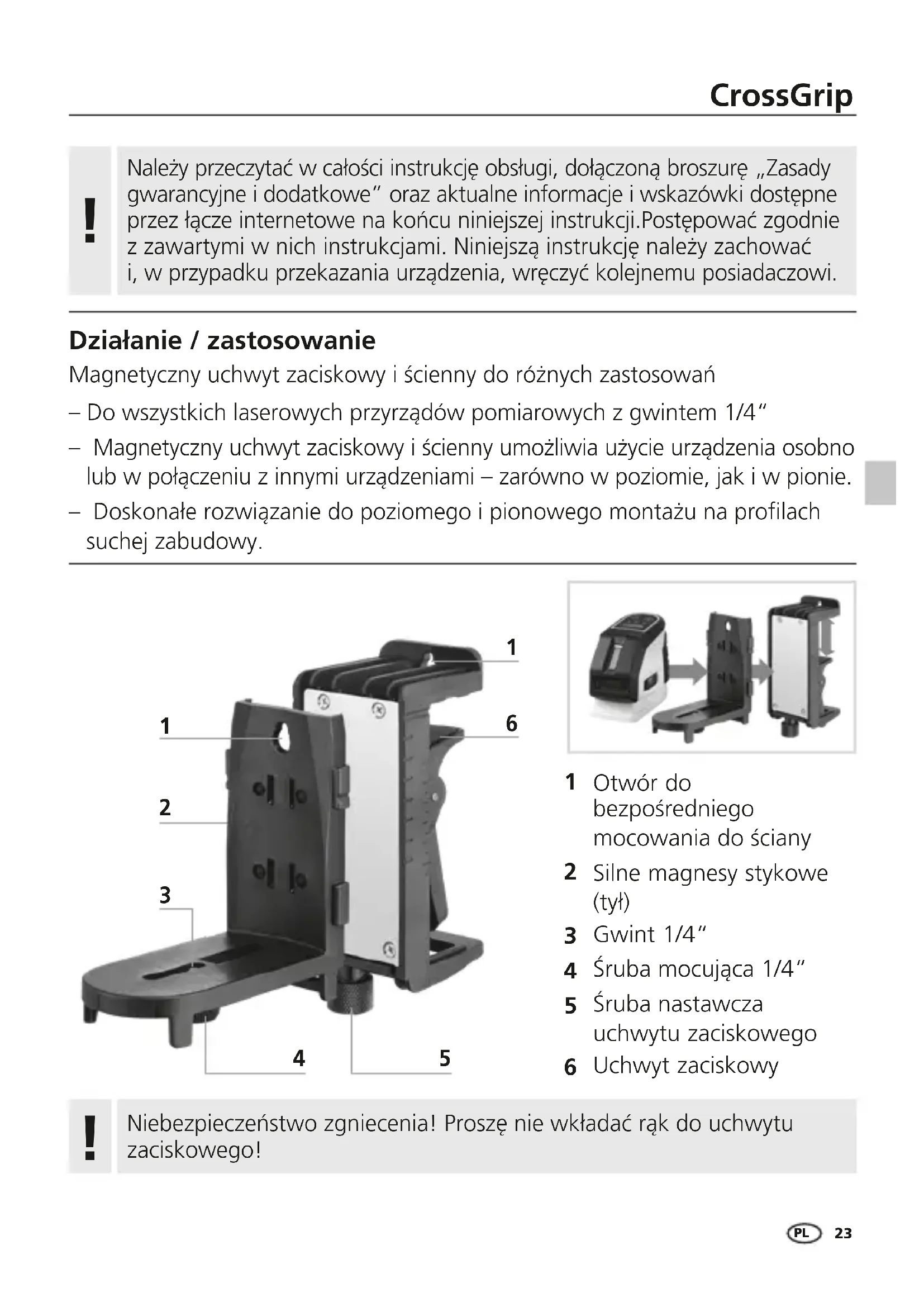

INSTRUKCJA OBSŁUGI CrossGrip Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Działanie / zastosowanie

Magnetyczny uchwyt zaciskowy i ścienny do różnych zastosowań

– Do wszystkich laserowych przyrządów pomiarowych z gwintem 1/4"
– Magnetyczny uchwyt zaciskowy i ścienny umożliwia użycie urządzenia osobno lub w połączeniu z innymi urządzeniami – zarówno w poziomie, jak i w pionie.
- Doskonałe rozwiązanie do poziomego i pionowego montażu na profilach suchej zabudowy.

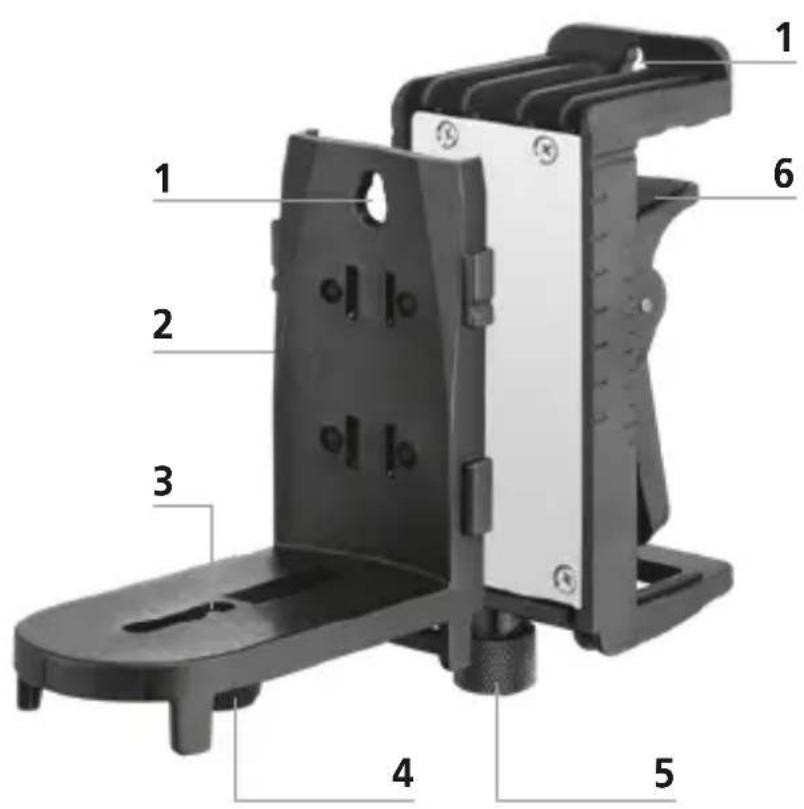

1 Otwór do bezpośredniego mocowania do ściany
2 Silne magnesy stykowe (tył)
3 Gwint 1/4"
4 Śruba mocująca 1/4"
5 Śruba nastawcza uchwytu zaciskowego
6 Uchwyt zaciskowy

!

Niebezpieczeństwo zgniecenia! Proszę nie wkładać rąk do uchwytu zaciskowego!

Laserliner

1Mocowanie do ściany

Otwory (1) umożliwiają bezpośrednie mocowanie do ścian.

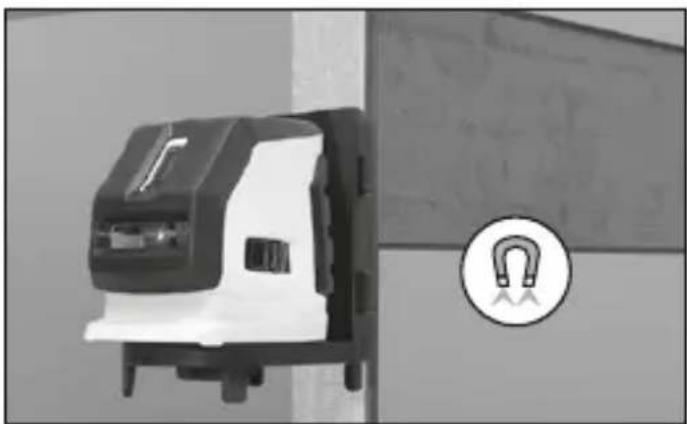

2Mocowanie do magnetycznych przedmiotów

Silne magnesy stykowe (2) na tylnej stronie umożliwiają mocowanie do magnetycznych przedmiotów.

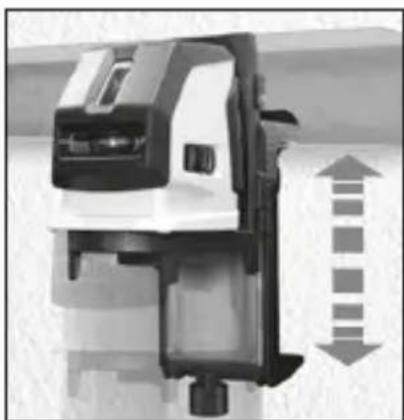

B Mocowanie do profili suchej zabudowy

Za pomocą uchwytu zaciskowego (6) można przymocować uchwyt ścienny w pozycji poziomej i pionowej do profili do suchej zabudowy.

Za pomocą śruby nastawczej (5) można regulować szerokość rozwarcia uchwytu zaciskowego.

W ten sposób można łatwo przestawiać wysokość i pozycję lasera.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne (Zmiany zastrzeżone. 22W02)
Masa 562 g
Wymiary (szer. x wys. x gł.) 70 x 180 x	200 mm

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

www.laserliner.com

CE UK CA
