CrossGrip - Lâmpada Laserliner - Manual de utilização gratuito

Tipo de produto	Suporte magnético para instrumentos de medição a laser
Marca	Laserliner
Modelo	CrossGrip
Dimensões (L x A x P)	70 x 180 x 200 mm
Peso	562 g
Alimentação	Nenhuma (acessório passivo)
Rosca de fixação	1/4"
Número de ímãs	2 potentes
Fixação na parede	Perfurações para parafusos
Fixação de aperto	Sim, com parafuso de ajuste
Aplicações principais	Fixação horizontal e vertical em perfis de construção a seco, fixação em superfícies magnéticas
Compatibilidade	Instrumentos de medição a laser com rosca 1/4"
Manutenção	Limpar com um pano ligeiramente úmido, sem produto abrasivo ou solvente
Armazenamento	Local seco e limpo
Segurança	Risco de pinçamento, campos magnéticos potentes, manter a 30 cm de implantes
Normas	Em conformidade com as diretivas da UE
Peças sobressalentes e reparabilidade	Nenhuma peça destacável, não reparável pelo usuário
Informações adicionais	Consulte www.laserliner.com para instruções de segurança

Perguntas frequentes - CrossGrip Laserliner

Para que serve o CrossGrip Laserliner?

O CrossGrip é um suporte magnético de parede e de aperto adequado para múltiplas aplicações, nomeadamente para suportar instrumentos de medição a laser equipados com rosca 1/4". Permite fixação horizontal e vertical em perfis de construção a seco ou em superfícies magnéticas.

Como fixar o CrossGrip numa parede?

O CrossGrip dispõe de perfurações (1) que permitem fixação direta na parede com parafusos. Utilize parafusos adequados ao seu tipo de parede.

Posso fixar o CrossGrip numa superfície metálica?

Sim, a parte traseira do CrossGrip está equipada com dois ímãs potentes (2) que permitem fixá-lo em qualquer objeto magnético.

Como utilizar a fixação de aperto?

A fixação de aperto (6) permite pendurar o CrossGrip na horizontal e na vertical em perfis de construção a seco. Utilize o parafuso de ajuste (5) para ajustar a largura de abertura.

Quais instrumentos podem ser fixados no CrossGrip?

Todos os instrumentos de medição a laser com rosca de 1/4" podem ser fixados através da porca de fixação (1) ou do parafuso de fixação (4).

Como limpar o CrossGrip?

Limpe todos os componentes com um pano ligeiramente úmido. Evite o uso de produtos de limpeza, produtos abrasivos ou solventes.

Quais precauções de segurança tomar com os ímãs?

Os ímãs potentes podem afetar pessoas que usam implantes (marca-passos) ou danificar aparelhos eletrónicos. Mantenha sempre uma distância de pelo menos 30 cm de implantes e aparelhos sensíveis.

O CrossGrip é compatível com todos os níveis laser?

É compatível com qualquer instrumento de medição a laser que tenha uma rosca de 1/4", o que é padrão para a maioria dos níveis laser.

Como ajustar a largura de abertura da fixação de aperto?

Gire o parafuso de ajuste (5) para abrir ou fechar a pinça de aperto (6). Isto permite adaptar a fixação a diferentes perfis.

Onde encontrar mais informações sobre o CrossGrip?

Consulte o site www.laserliner.com para obter instruções de segurança adicionais e observações sobre a garantia.

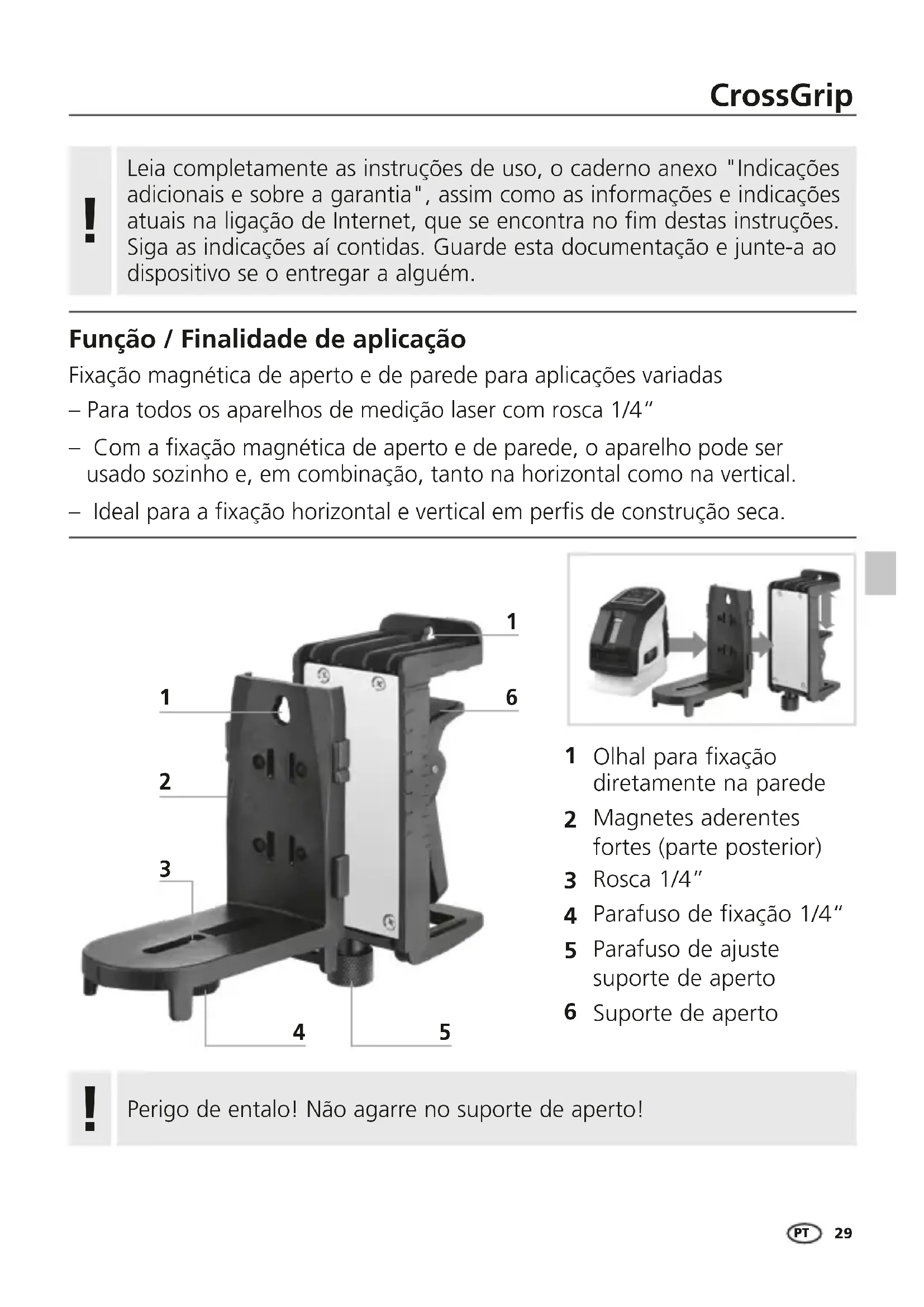

MANUAL DE UTILIZADOR CrossGrip Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Finalidade de aplicação

Fixação magnética de aperto e de parede para aplicações variadas

• Para todos os aparelhos de medição laser com rosca 1/4"
• Com a fixação magnética de aperto e de parede, o aparelho pode ser usado sozinho e, em combinação, tanto na horizontal como na vertical.
• Ideal para a fixação horizontal e vertical em perfis de construção seca.

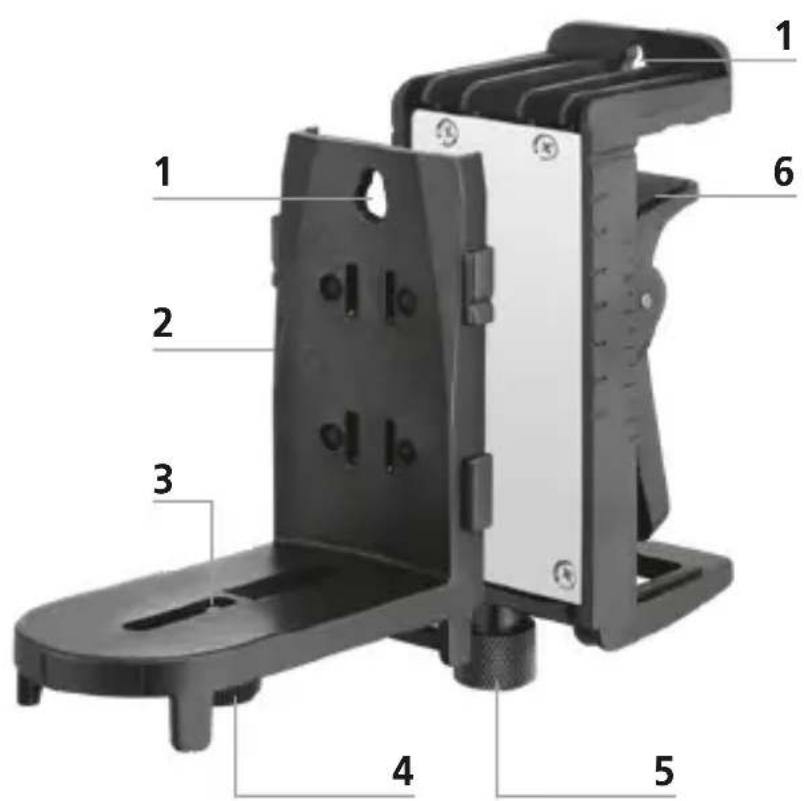

1 Olhal para fixação diretamente na parede
2 Magnetes aderentes fortes (parte posterior)
3 Rosca 1/4"
4 Parafuso de fixação 1/4"
5 Parafuso de ajuste suporte de aperto
6 Suporte de aperto

!

Perigo de entalo! Não agarre no suporte de aperto!

Laserliner

1 Fixação na parede

Os olhais (1) possibilitam a fixação direta em paredes.

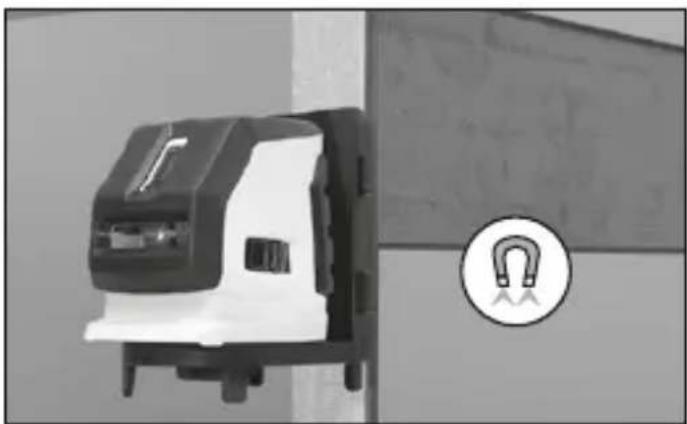

2 Fixação em objetos magnéticos

Os magnetes aderentes fortes (2) na traseira permitem a fixação em objetos magnéticos.

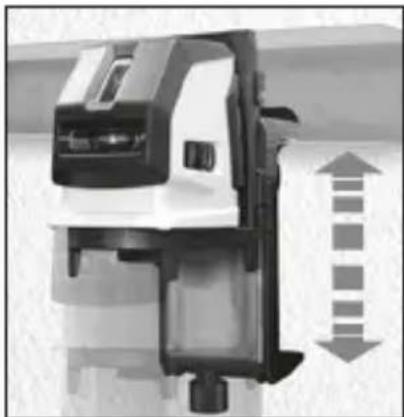

B Fixação em perfis de construção seca

Com o suporte de aperto (6) é possível fixar o suporte de parede na horizontal e na vertical em perfis de construção seca.

Com o parafuso de ajuste (5) pode ser ajustada a largura de abertura do suporte de aperto.

Assim o laser pode ser facilmente ajustado na altura e na posição.

Perigo devido a exposição a fortes campos magnéticos

Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos).

Relativamente à influência de campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo, o regulamento BGV B11 §14 „Campos eletromagnéticos” na República Federal da Alemanha.

Para evitar influências nocivas, mantenha ímanes a uma distância de, pelo menos, 30 cm dos implantes e dispositivos em perigo.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

Dados técnicos (sujeito a alterações técnicas. 22W02)
Peso 562 g
Dimensões (L x A x P) 70 x 180 x 200 mm

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Mais instruções de segurança e indicações adicionais em: www.laserliner.com

CE UK CA

!
