| Typ produktu | USB 3.0 na HDMI a VGA adaptér |
| Značka | i-TEC |
| Model | U3VGAHDMIADA |
| Rozměry | 115 x 43 x 15 mm |
| Hmotnost | 50 g |
| Napájení | Přes USB port (bus-powered) |
| Porty | 1x HDMI, 1x VGA, 1x USB 3.0 (integrovaný kabel) |
| Rozlišení HDMI | Až 3840x2160 @30Hz (4K Ultra HD) |
| Rozlišení VGA | Až 1920x1080 @60Hz (Full HD) |
| Kompatibilita OS | Windows 7/8/8.1/10, macOS 10.13+, Android 7+ |
| Hlavní funkce | Režim zrcadlení a rozšíření, podpora více monitorů |
| Instalace ovladače | Stažení na www.i-tec.cz/cs, záložka „Manuály, ovladače“ |
| Údržba a čištění | Vyhněte se extrémním teplotám a vlhkosti. Čistěte suchým hadříkem. |
| Bezpečnost | Nezakrývejte, riziko vznícení. Recyklace na konci životnosti (EU). |
| Náhradní díly a opravitelnost | Kontaktujte podporu přes i-tec.cz. Žádné náhradní díly nejsou dodávány. |
| Obecné informace | Záruka a podpora na www.i-tec.cz/cs. Podrobný manuál k dispozici online. |
Často kladené otázky - U3VGAHDMIADA i-TEC
Dotazy uživatelů ohledně U3VGAHDMIADA i-TEC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Síťová karta / adaptér ve formátu PDF zdarma! Najděte svůj návod U3VGAHDMIADA - i-TEC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. U3VGAHDMIADA značky i-TEC.
NÁVOD K OBSLUZE U3VGAHDMIADA i-TEC
Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: support@itecproduct.com
POLSKI
Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.
Řadič – polovodičová součástka (tzv. chipset) v notebooku, tabletu, PC, zajišťující činnost některého z portů.
USB 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku, tabletu, PC.
HDMI – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.
VGA – je analogový počítačový standard pro počítačovou zobrazovací techniku / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.
SPECIFIKACE
- 1x integrovaný USB 3.0 kabel pro připojení k zařízení s USB 3.0, USB-C nebo Thunderbolt 3 (adaptér USB 3.0 na USB-C je součástí balení)
• 1 monitor – 1x VGA až 1920x1080/60Hz
- 2 monitory – 1x HDMI + 1x VGA ☐ až 4K/30Hz + 1920x1080/60Hz
- Rozměry produktu: 115 x 43 x 15 mm
• Hmotnost produktu: 48 g

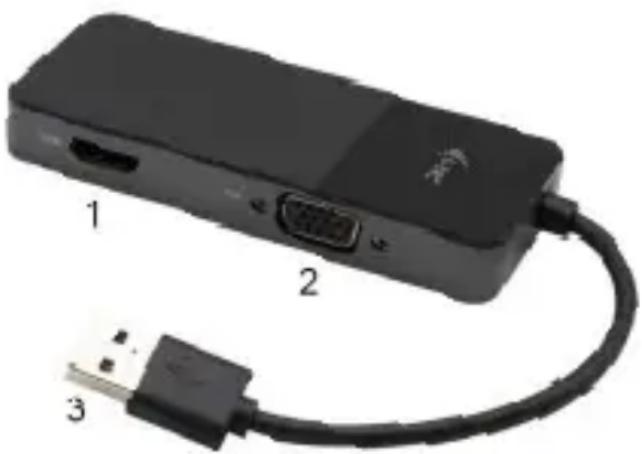

POPIS ADAPTÉRU
-
Port HDMI
-
Port VGA
-
USB 3.0 kabel
SYSTÉMOVÉ POŽADAVKY
Hardwarové požadavky: Zařízení s volným USB 3.0, USB-C nebo Thunderbolt 3
Operační systém: Windows 7 / 8 / 8.1 / 10, macOS 10.13 a novější, Android 7 a novější
INSTALACE OVLADAČŮ
Ovladače pro adaptér si stáhněte z našeho webu www.i-tec.cz v záložce „Download“ u tohoto produktu a potvrd’te automatickou instalaci.
macOS: Po nainstalování ovladače, je potřeba tento ovladač povolit v nastavení macOS. Návod jak toto provést, můžete nález na našem webu www.i-tec.cz/setup
Android: Ovladač lze stáhnout z Google Play. Odkaz naleznete na našem webu www.i-tec.cz/setup
PŘIPOJENÍ HDMI MONITORU
Adaptér je vybavený 1x HDMI 4K Ultra HD portem pro připojení externího monitoru nebo projektoru s HDMI rozhraním. Jako zobrazovací zařízení můžete využít moderní plazmové nebo LCD monitory a televizory. Grafický čip, který je „srdcem“ dokovací stanice, podporuje až 4K rozlišení 3840 Pro připojení monitoru k dokovací stanici použijte kvalitní HDMI kabel. Během instalace přídavného monitoru může obrazovka notebooku, Macu, tabletu nebo PC problikávat, což je standardní stav.
PŘIPOJENÍ VGA MONITORU
Adaptér je vybavený 1x VGA Full HD portem pro připojení externího monitoru nebo projektoru s VGA rozhraním. Jako zobrazovací zařízení můžete využít plazmové nebo LCD monitory a televizory. Pro připojení monitoru k dokovací stanici použijte VGA kabel. Během instalace přídavného monitoru může obrazovka vašeho zařízení problikávat, což je standardní stav.
Převážnou část problémů s dokovací stanicí a připojenými perifériemi lze vyřešit odpojením USB 3.0 kabelu dokovací stanice od USB 3.0 portu PC / Macu / smartphonu / tabletu a jeho opětovným připojením asi po 10s.
POUŽITÍ V OS WINDOWS

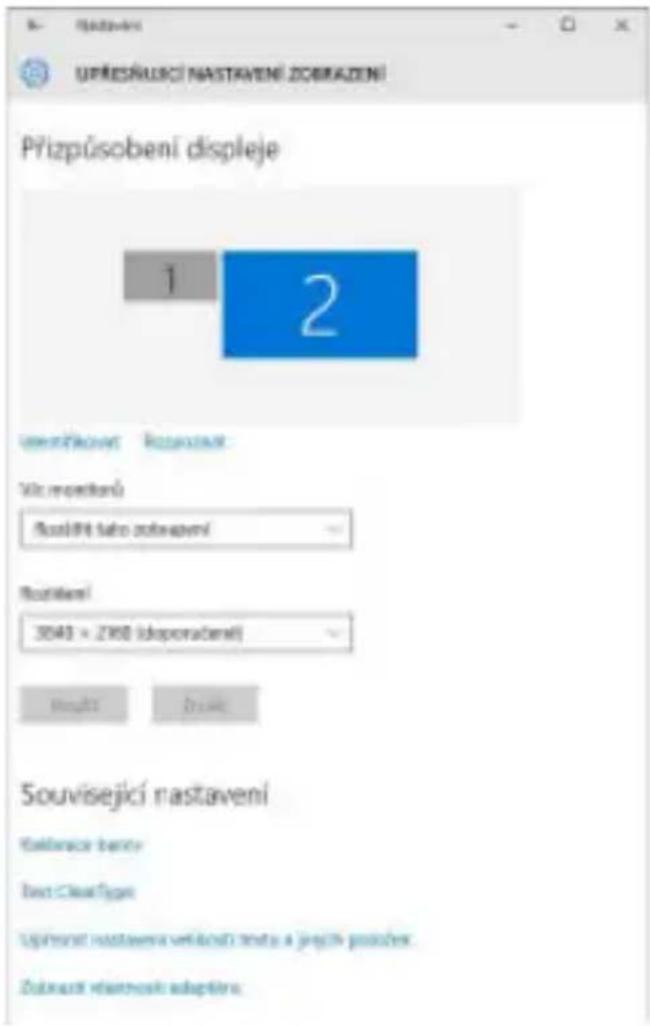

Pokročilá konfigurace pro grafický výstup – po připojení monitoru a po kliknutí na nastavení pro „Rozlišení zobrazení“ ze systému Windows lze volit použití monitoru.
Po kliknutí na druhý monitor a jeho přetažením si jej podle potřeby umístíte vůči původnímu monitoru vašeho notebooku / tabletu
Lze provádět nastavení Rozšířit (Extend) a Zrcadlit / Duplikovat (Mirror):
- Režim Zrcadlit / Duplikovat (Mirror): na obrazovce zvolte 2. Monitor, u Více monitorů->Duplikovat toto zobrazení->OK.
- Režim Rozšířit (Extend): na obrazovce zvolte 2. Monitor, u Více monitorů Rozšířit toto zobrazení->OK.
Režimy Rozšířit a Zrcadlit

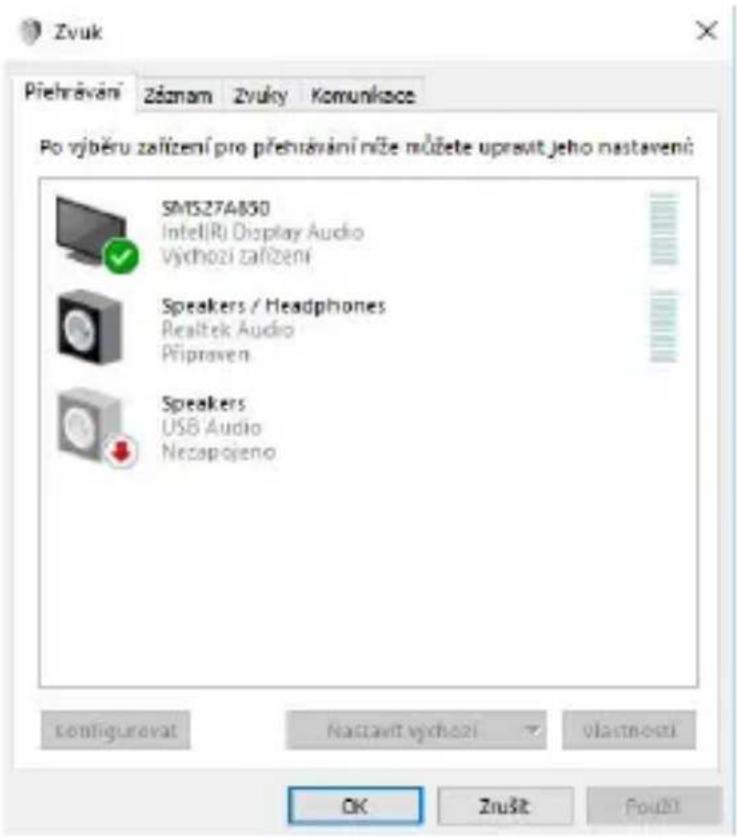

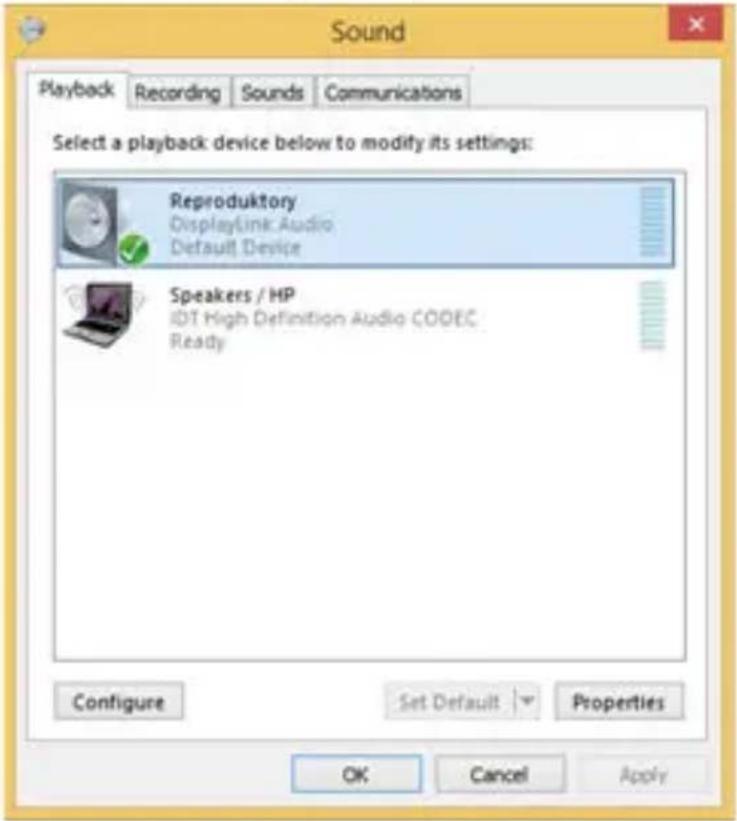

Nastavení zvuku - Výstupní zařízení zvuku pro poslech přes HDMI výstup je třeba nastavit zde: Start – Nastavení – Systém – Zvuk – nastavit SMI USB Audio.
Standby / Hibernate režim a Video port – po aktivaci notebooku / tabletu ze Standby / Hibernate režimu se zobrazuje primární (původní) monitor, proto doporučujeme používat jako primární ten, který je integrován s notebookem / tabletem, abyste se mohli opětovně přihlásit do systému.
Mirror režim – přídavný monitor se řídí parametry původního monitoru v systému, tzn., jestliže si nastavíte režim Mirror a původní monitor má rozlišení např. 1280x1024, pak se obrazovka prénáší na přídavný monitor v rozlišení maximálně 1280x1024 (i když jej nastavíte na vyšší rozlišení).

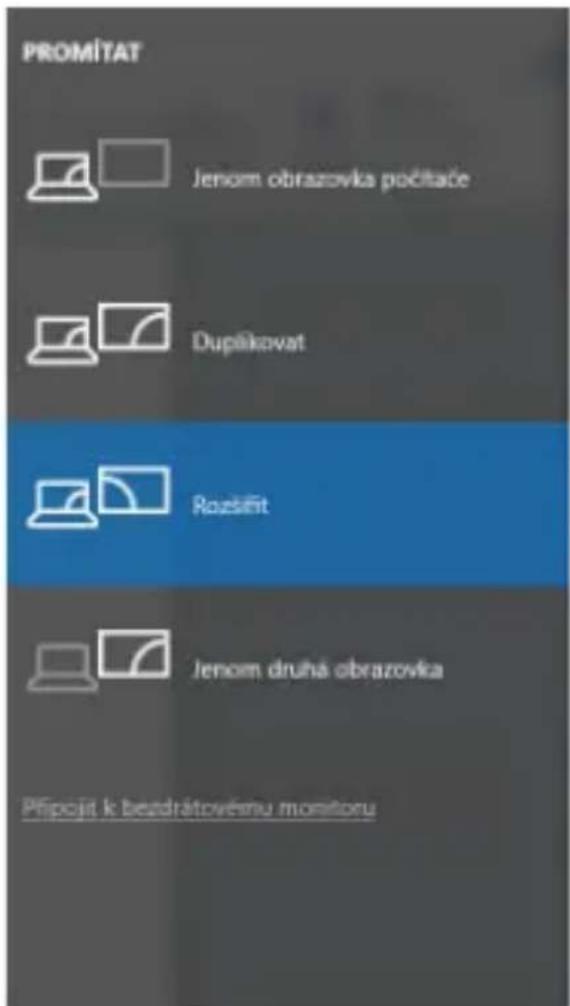

Pomocí volby na klávesnici „Windows“ + P Ize také jednoduše monitory ovládat – pro použití monitoru ve Win 10 můžete zvolit: Jenom obrazovka počítače, Duplikovat, Rozšířit, Jenom druhá obrazovka.
Ovládaní monitoru ve Windows 10
Po připojení monitoru bude obrazovka na Vašem Macu problikávat, což je standardní stav, a po ustálení lze provádět jeho standardní nastavování zde: Předvolby systému-Monitory:

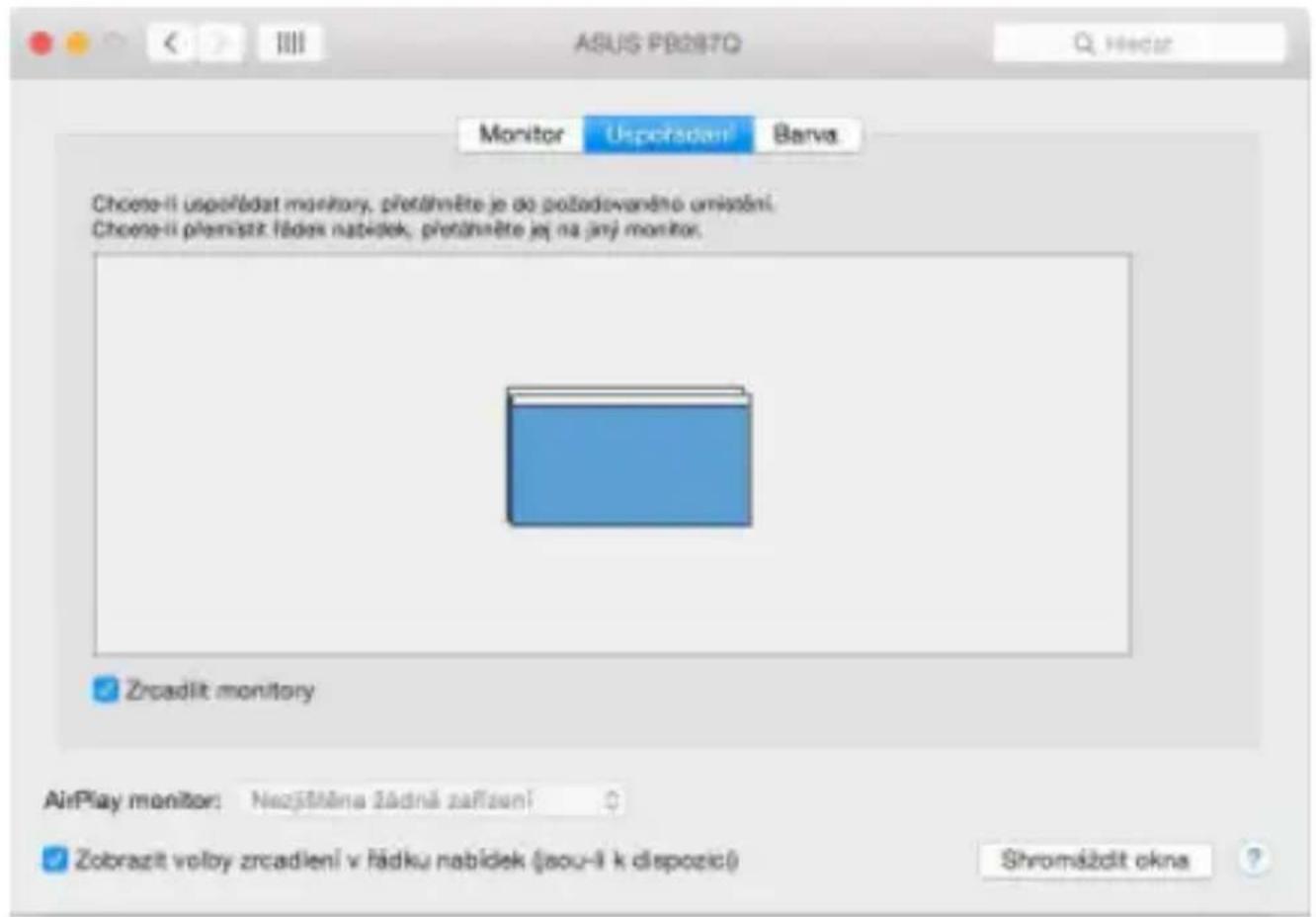

Klikněte na Uspořádání a v defaultním režimu (Rozšířit) klikněte na nový monitor a přetáhněte jej dle potřeby vzhledem k monitoru Macu. Při volbě Zrcadlit monitory se změní režim na Zrcadlit (rozlišení monitorů se automaticky upraví podle jejich parametrů a nastaví se nejvyšší možné rozlišení na obou monitorech). Zrušením volby Zrcadlit moni režim Rozšířit.

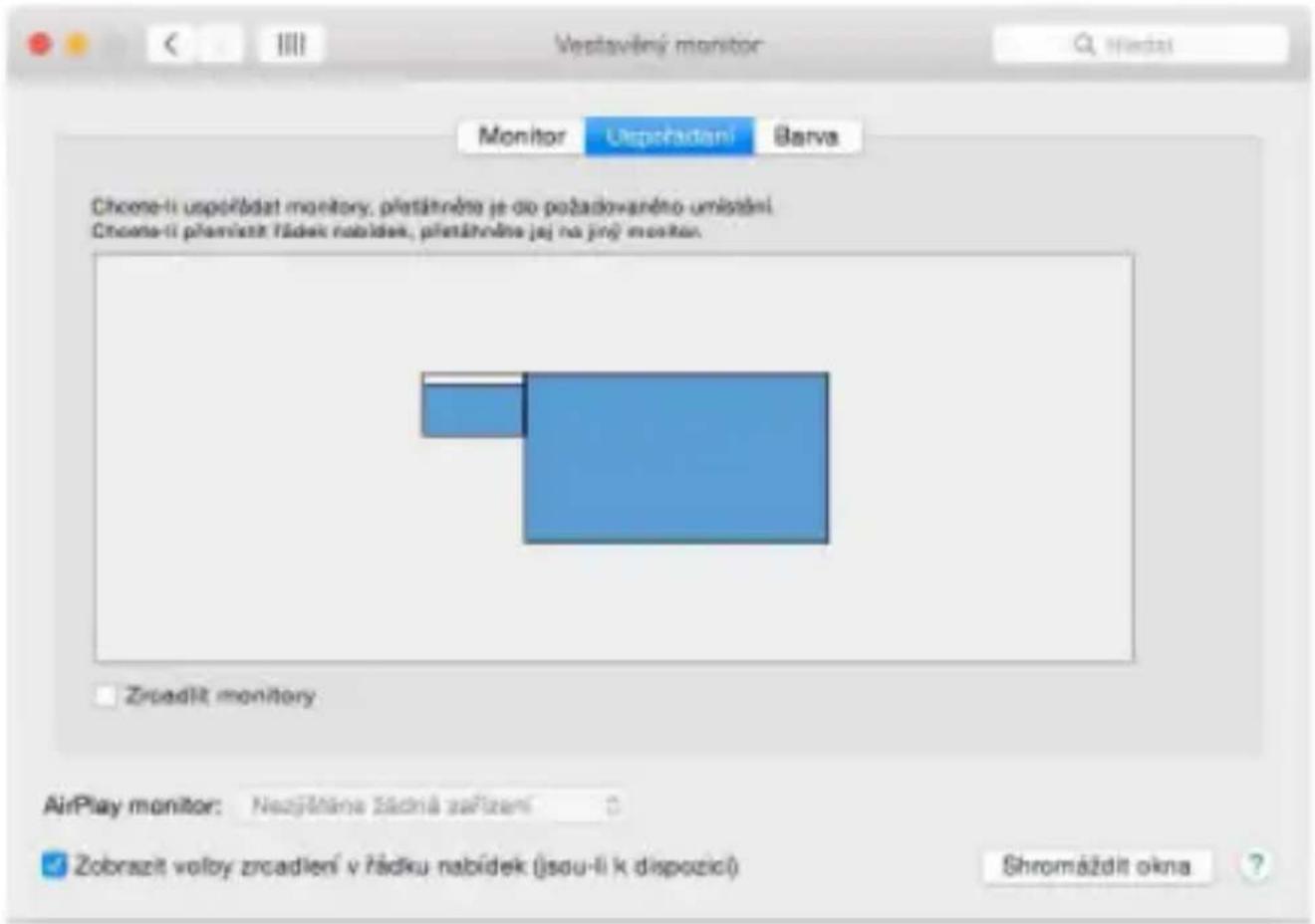

Režim rozšířit: Šipka naznačuje možnost umístění připojeného monitoru vzhledem k Mac monitoru.
Režim rozšířit: V tomto režimu si můžete zvolit Hlavní monitor přetažením lišty Menu Bar.

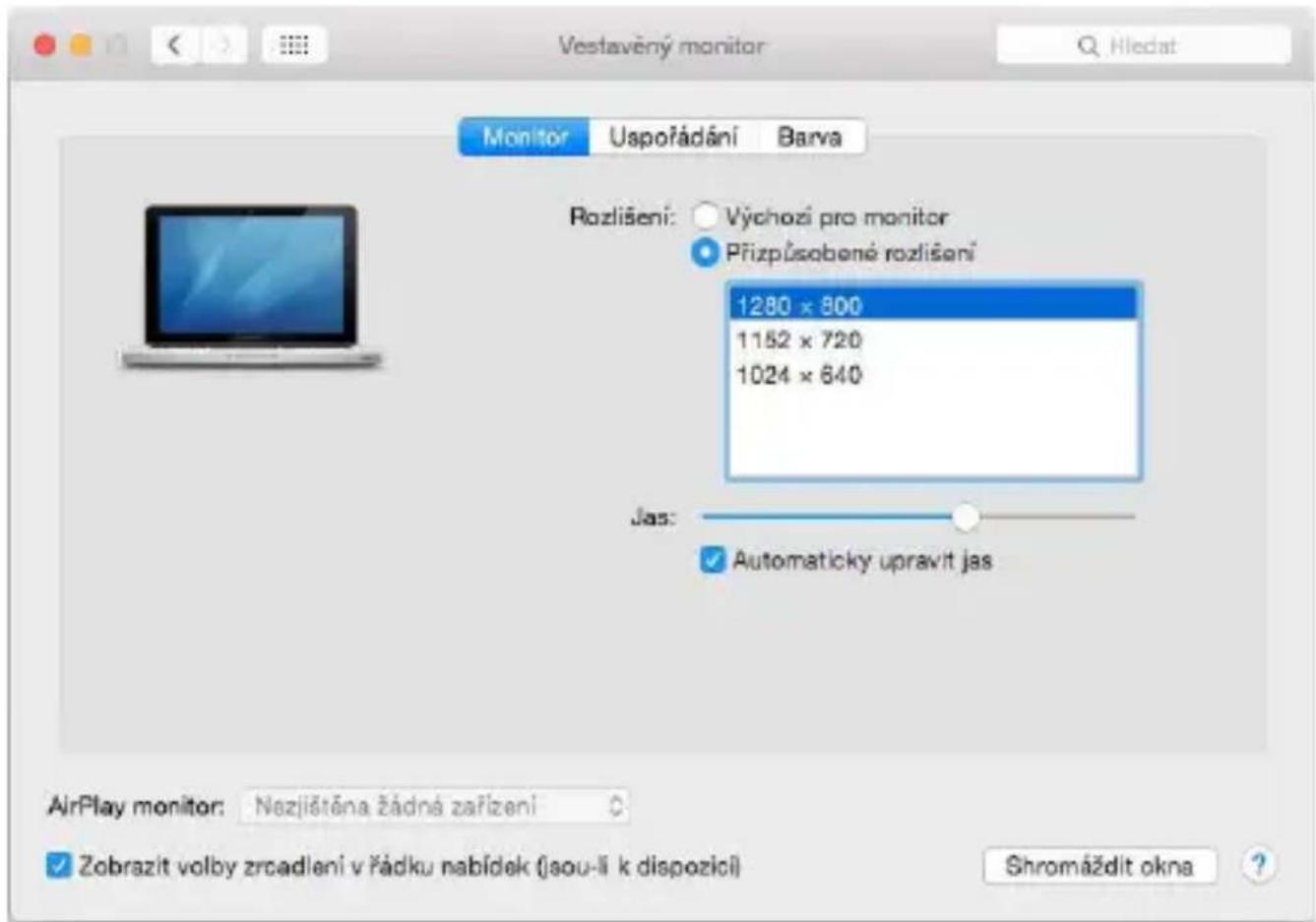

Volbou Shromáždit okna si můžete zvolit nastavení odpovídajícího monitoru

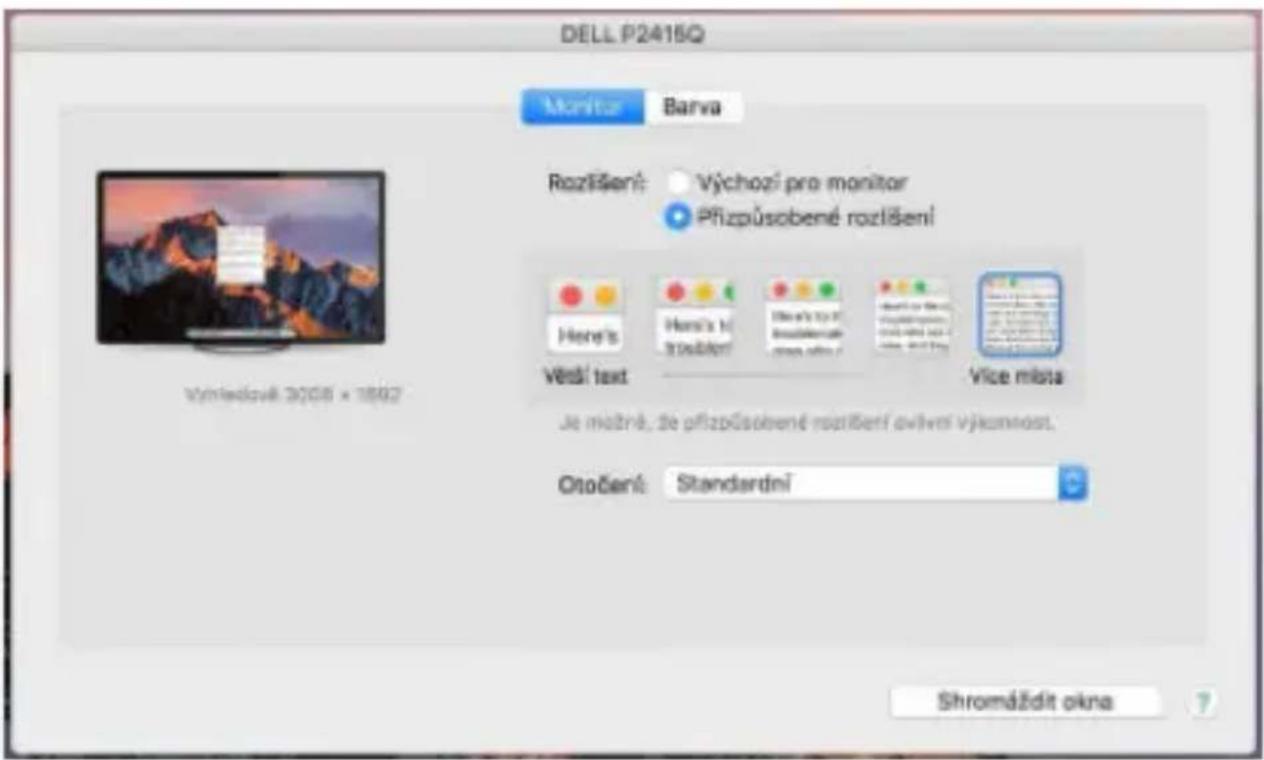

- Přizpůsobené rozlišení (nabízí využitelná rozlišení), Otočení (Standardní, 90°, 180° a 270°) a Obnovovací frekvence (jestli je nabízena). Podle používaného monitoru jsou tyto možnosti nastavení:
Varianta zobrazení 1
Varianta zobrazení 2
V Přizpůsobeném režimu klikněte na Vámi vybranou ikonku, pod obrazovkou se popíše dané rozlišení (zde vzhledově 3008x1692 = 4K@30Hz)
Režim zavřeného displeje – je potřeba splnit 4 podmínky, aby nedošlo k vypnutí MacBooku. Je potřeba aby byl MacBook připojen k napájení, musí být připojena externí klávesnice, myš a monitor. Poté lze zavřít víko MacBooku a pracovat pouze s externím monitorem.
Při napájení z baterie je použití HDMI monitoru omezeno Macem. V některých případech lze při problémech se zobrazením toto vyřešit odpojením USB 3.0 kabelu dokovací stanice od USB 3.0 portu Macu a jeho opětovným připojením asi po 10 s. Vyčkejte na dokončení připojení všech periférií. Převážnou část problémů s obnovením obrazovky na připojeném monitoru po uspání Macu, po použití spořiče, po restartu Macu, po vypnutí / zapnutí Macu lze vyřešit stejným způsobem.
BEZPEČNOSTNÍ POKYNY
- Nevystavujte extrémním teplotám a vlhkosti vzduchu.
- Nezakrývejte, hrozí nebezpečí vznícení.
- Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
- Uschovejte manuál pro pozdější možné použití.
V součinnosti se servisním oddělením:
- Ověřte funkčnost po pádu do vody nebo na zem.
- Ověřte funkčnost při prasknutí krytu.
- Reklamujte zařízení nefungující dle manuálu.
ČASTO KLADENÉ OTÁZKY
K dispozici na našem webu www.i-tec.cz v záložce „FAQ“ u tohoto produktu.
TERMINOLOGIA
• 1 monitor – 1x VGA ☐ až 1920x1080/60Hz
- 2 monitory – 1x HDMI + 1x VGA ☐ až 4K/30Hz + 1920x1080/60Hz
• Wymiary produktu: 115 x 43 x 15 mm
• Hmotnost produktu: 48 g
POPIS PRODUKTU
-
Port HDMI
-
Port VGA
-
USB 3.0 kabel
Ovládače pre adaptér si stiahnete z našeho webu www.i-tec.cz v záložke „Download“ u tohto produktu a potvrdte automatickú inštaláciu.
Android: Ovládač je možné stiahnuť z Google Play. Odkaz nájdete na našom webe www.i-tec.cz/setup
PRIPOJENIE HDMI MONITORA
Standby / Hibernate režim a Video port – po aktivácii notebooku / tabletu
V Prispôsobenom režime kliknite na Vami vybranú ikonku, pod obrazovkou sa zobrazí dané rozlíšenie
• 1 monitor – 1x VGA ☐ až 1920x1080/60Hz
- 2 monitory - 1x HDMI + 1x VGA ☐ až 4K/30Hz + 1920x1080/60Hz
• Wymiary produktu: 115 x 43 x 15 mm
• Hmotnost produktu: 48 g

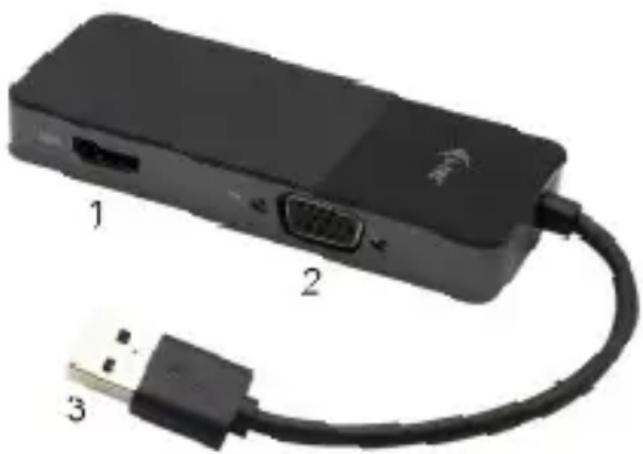

APRAŠYMAS
- Prievadas HDMI
- Prievadas VGA
- Prijungimo kabelis su USB 3.0 jungtimi
Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)
