NÁVOD NA OBSLUHU U3VGAHDMIADA i-TEC
Prosíme o dôkladné prečítanie celého manuálu. Podrobný manuál je k dispozícii tiež na našom webe www.i-tec.cz v záložke „Manuály, ovladače“ pri tomto produkte. V prípade problémov sa môžete obrátit na našu technickú podporu: support@itecproduct.com
LIETUVOS
Rozhranie / port / konektor / vstup / slot – miesto, kde sa fyzicky prepájajú dve zariadenia.
Radič – polovodičová súčiastka (tzv. chipset) v notebooku, tabletu, PC, zaistujúca činnosť niektorého z portov.
USB 3.0 / 2.0 – štandard pre USB rozhranie / port pre pripojenie rôznych USB zariadení. K dokovacej stanici alebo adaptéru môžete pripájať rôzne USB zariadenia pomocou USB rozhrania typu A. Port USB typu B slúži pre pripojenie dokovacej stanice alebo adaptéra k notebooku, tabletu, PC.
HDMI – štandard pre digitálne grafické rozhranie / port slúžiaci na pripojenie monitorov a iných grafických zobrazovacích zariadení.
VGA – je analógový počítačový štandard pre počítačovú zobrazovaciu techniku / port slúžiaci na pripojenie monitorov a iných grafických zobrazovacích zariadení.
ŠPECIFIKÁCIE
- 1x integrovaný USB 3.0 kábel pre pripojenie k zariadeniu s USB 3.0, USB-C alebo Thunderbolt 3 (adaptér USB 3.0 na USB-C je súčasťou balenia)
Hardwarové požiadavky: Zariadenie s vol'ným USB 3.0, USB-C alebo Thunderbolt 3
Operačný systém: Windows 7 / 8 / 8.1 / 10, macOS 10.13 a novší, Android 7 a novší
INŠTALÁCIA OVLÁDAČOV
macOS: Po nainštalovaní ovládača, je potrebné tento ovládač povoliť v nastavení macOS. Návod ako toto vykonať, môžete nájst na našom webe www.i-tec.cz/setup
Adaptér je vybavený 1x HDMI 4K Ultra HD portom pre pripojeni monitora alebo projektora s HDMI rozhraním. Ako zobrazovacie zariadenie môžete využiť moderné plazmové alebo LCD monitory a televízory. Grafický čip, ktorý je „srdcom“ adaptéra, podporuje až 4K rozlíšenie 3840x2160@30Hz. Pre pripojenie monitora k dokovacej stanici použite kvalitný HDMI kábel. Behom inštalácie prídavného monitora môže obrazovka notebooku, Macu, tabletu alebo PC preblikávať, čo je štandardný stav.
PRIPOJENIE VGA MONITORA
Adaptér je vybavený 1x VGA Full HD portom pre pripojenie externého monitora alebo projektora s VGA rozhraním. Ako zobrazovacie zariadenie môžete využit' plazmové alebo LCD monitory a televízory. Pre pripojenie monitora k dokovacej stanici použite VGA kábel. Počas inštalácie prídavného monitora môže obrazovka vášho zariadenia preblikávať, čo je štandardný stav.
Prevažnú časť problémov s dokovacou stanicou a pripojenými perifériami možno vyrešit odpojením USB 3.0 kábla dokovacej stanice od USB 3.0 portu PC / Macu / smartphonu / tabletu a jeho opätovným pripojením asi po 10s.
POUŽITIE V OS WINDOWS

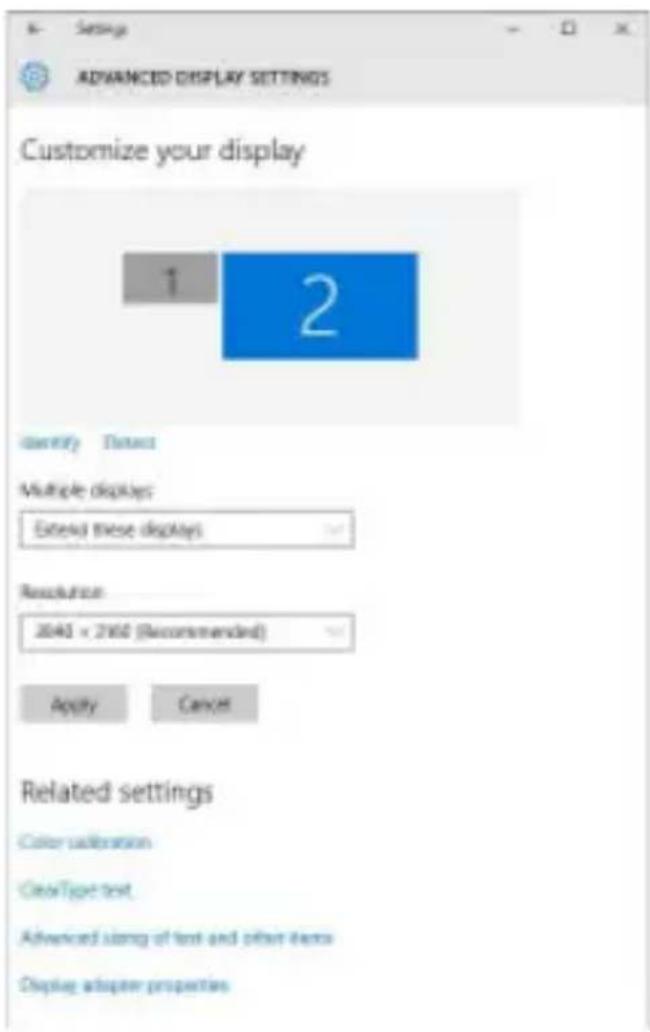

Pokročilá konfigurácia pre grafiku – po pripojení monitora a po kliknutí na nastavenie pre „Rozlíšenie zobrazenia“ zo systému Windows môžete volit použitie monitoru.
Po kliknutí na druhý monitor a jeho posunutím si ho podl’a potreby umiestnite voči pôvodnému monitoru vášho notebooku / tabletu
Môžete vykonať nastavenie Rozšířit' (Extend) a Zrkadlit' / Duplikovat' (Mirror):
- Režim Žrkadlit' / Duplikovat' (Mirror): na obrazovke zvol'te 2. Monitor, pre viac monitorov->Duplikovat' toto zobrazenie->OK.
- Režim Rozšířit (Extend): na obrazovke zvolte 2. Monitor, pre viac monitorov Rozšířit toto zobrazenie->OK.
Nastavenie zvuku – Výstupné zariadenie zvuku pre počúvanie cez HDMI výstup je potrebné nastavit tu: Štart – Nastavenia – Systém – Zvuk – nastavit SMI USB Audio.
zo Standby / Hibernate režimu sa zobrazuje primárny monitor, preto doporučujeme používať ako primárny ten, ktorý je integrovaný s notebookom / tabletom, aby ste sa mohli opätovne prihlásit do systému.
Mirror režim – prídavný monitor sa riadi parametrami toho pôvodného v systéme, tj. ak si nastavíte režim Mirror a integrovaný monitor má rozlíšenie 1280x1024, potom sa obrazovka prenáša v rozlíšení maximálne 1280x1024 (i keď ho nastavíte na vyššie rozlíšenie).

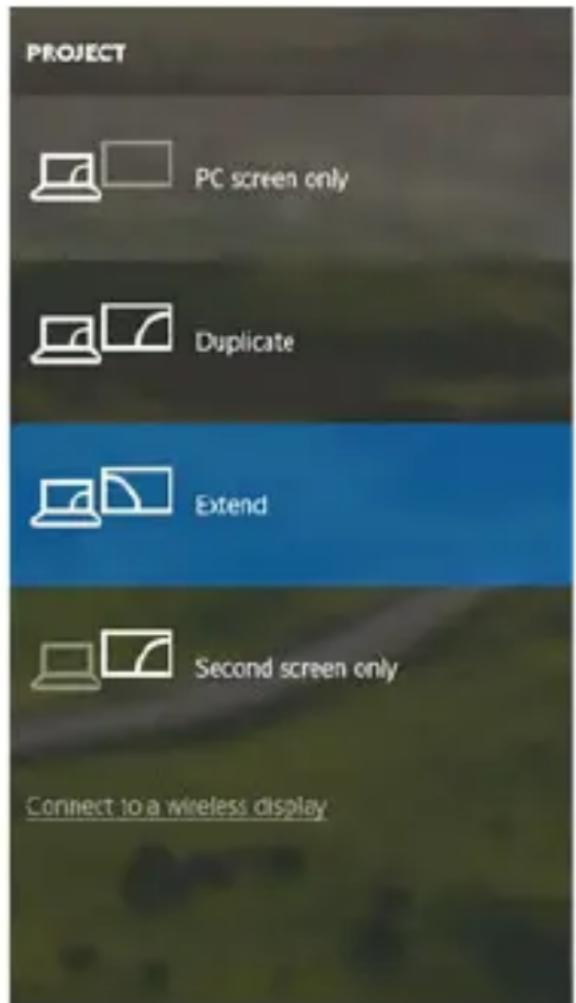

Pomocou vol'by na klávesnici „Windows“ + P sa dajú tiež jednoducho monitory ovládat – pre použitie monitora vo Win 10 sú tu vol'by: Iba obrazovka počítača, Duplikovať, Rozšířit, Iba druhá obrazovka.
Ovládanie monitora vo Windows 10

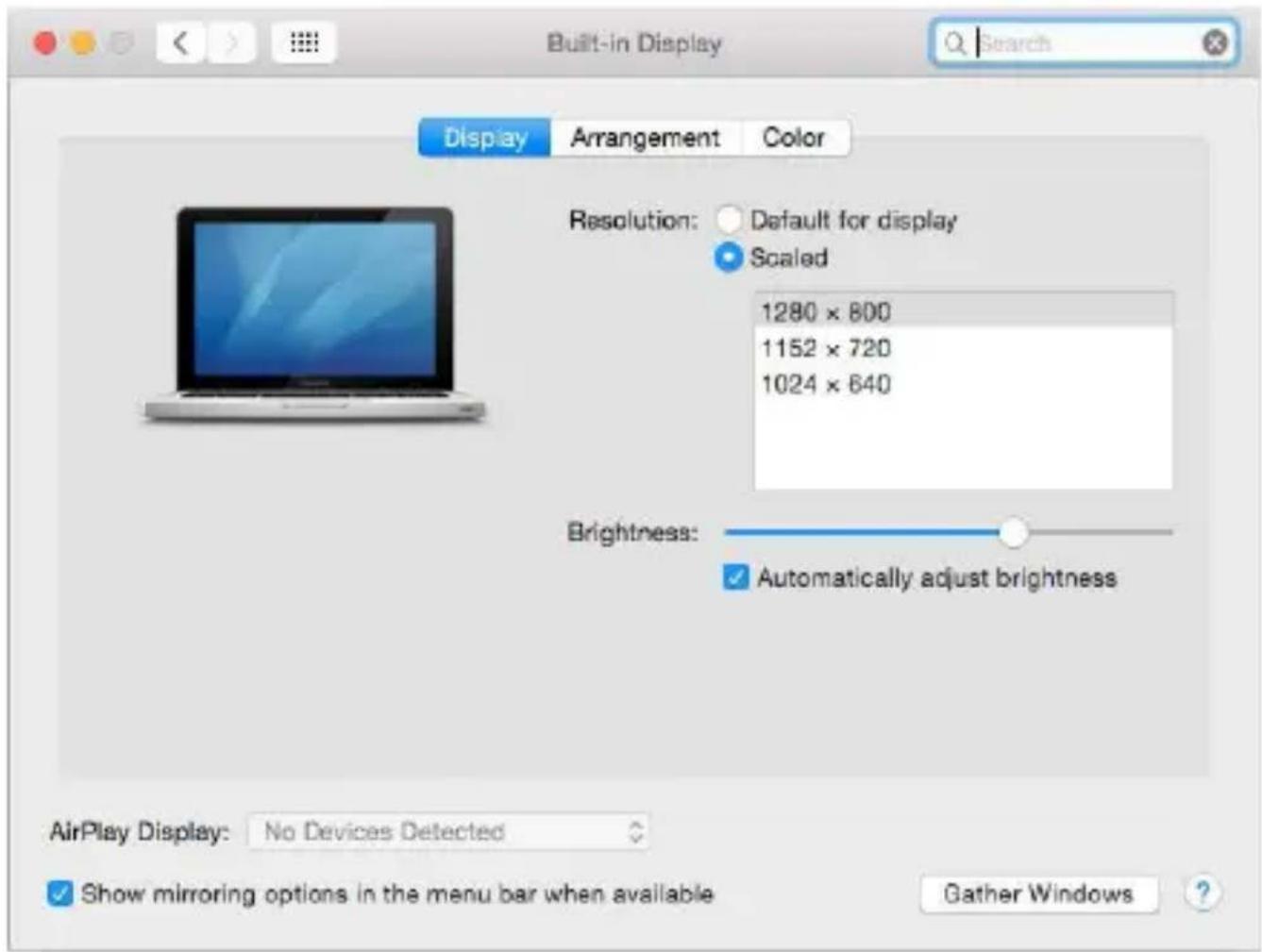

Po pripojení monitora bude obrazovka na Vašom Mac-u preblikávať, čo je štandardný stav, a ustálenie môžete vykonať štandardným nastavením tu: Predvoľby systému-Monitory:
Kliknite na Usporiadanie a v defaultnom režime (Rozšířit) kliknite na nový monitor a presuňte ho podľa potreby vzhľadom k monitoru Mac-u. Pri vol’be Zrkadliť monitory sa zmení režim na Zrkadliť (rozlíšenie monitorov sa automaticky upraví podľa ich parametrov a nastaví sa najvyššie možné rozlíšenie na oboch monitoroch). Zrušením vol’by Zrkadliť monitory obnovíte režim Rozšířit.
Quick Start

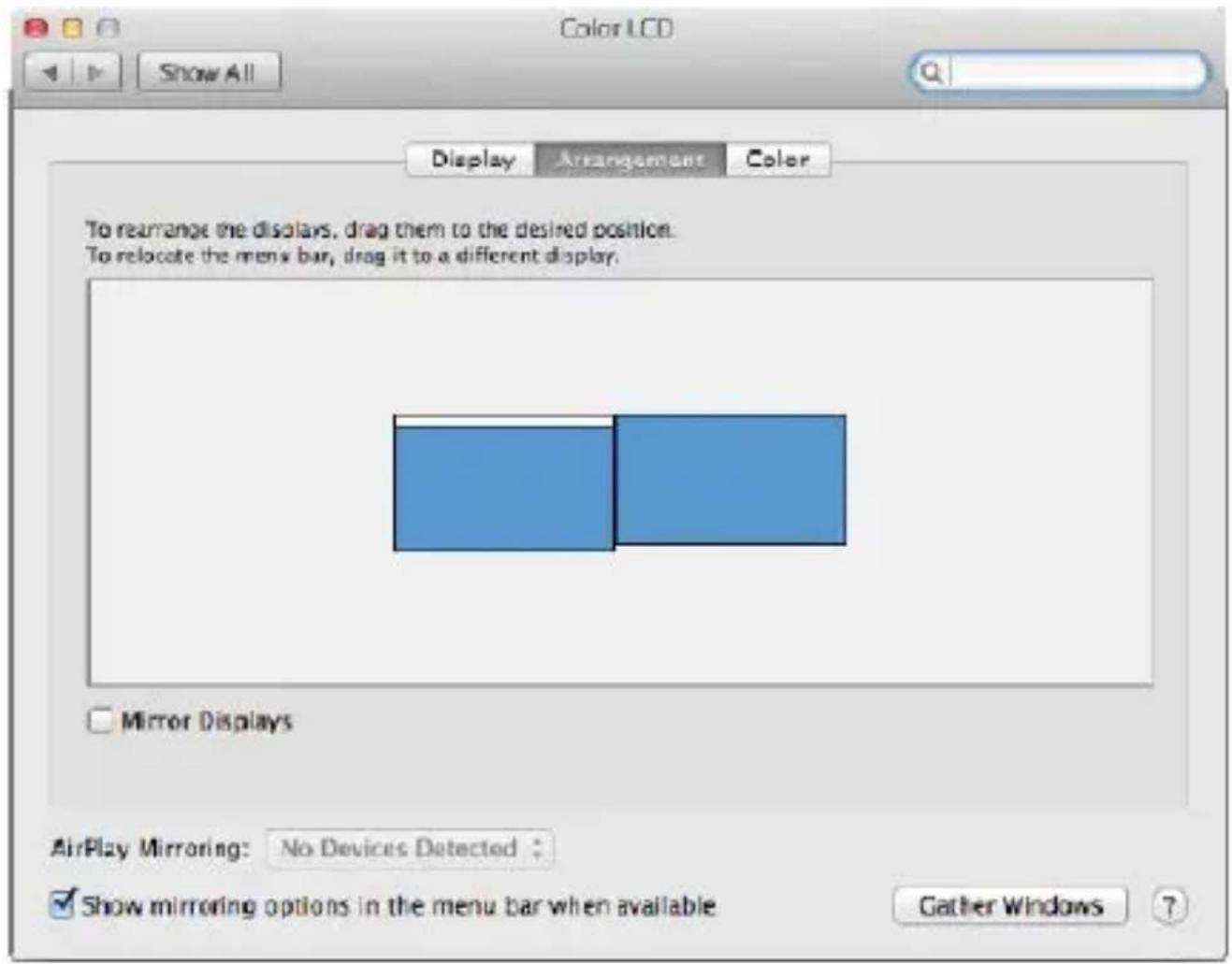

Režim rozšířit: Šípka naznačuje možnosť umiestnenia pripojeného monitora vzhľadom k Mac monitoru.
Režim rozšířit: V tomto režime si môžete voliť Hlavný monitor presunutím lišty Menu Bar.

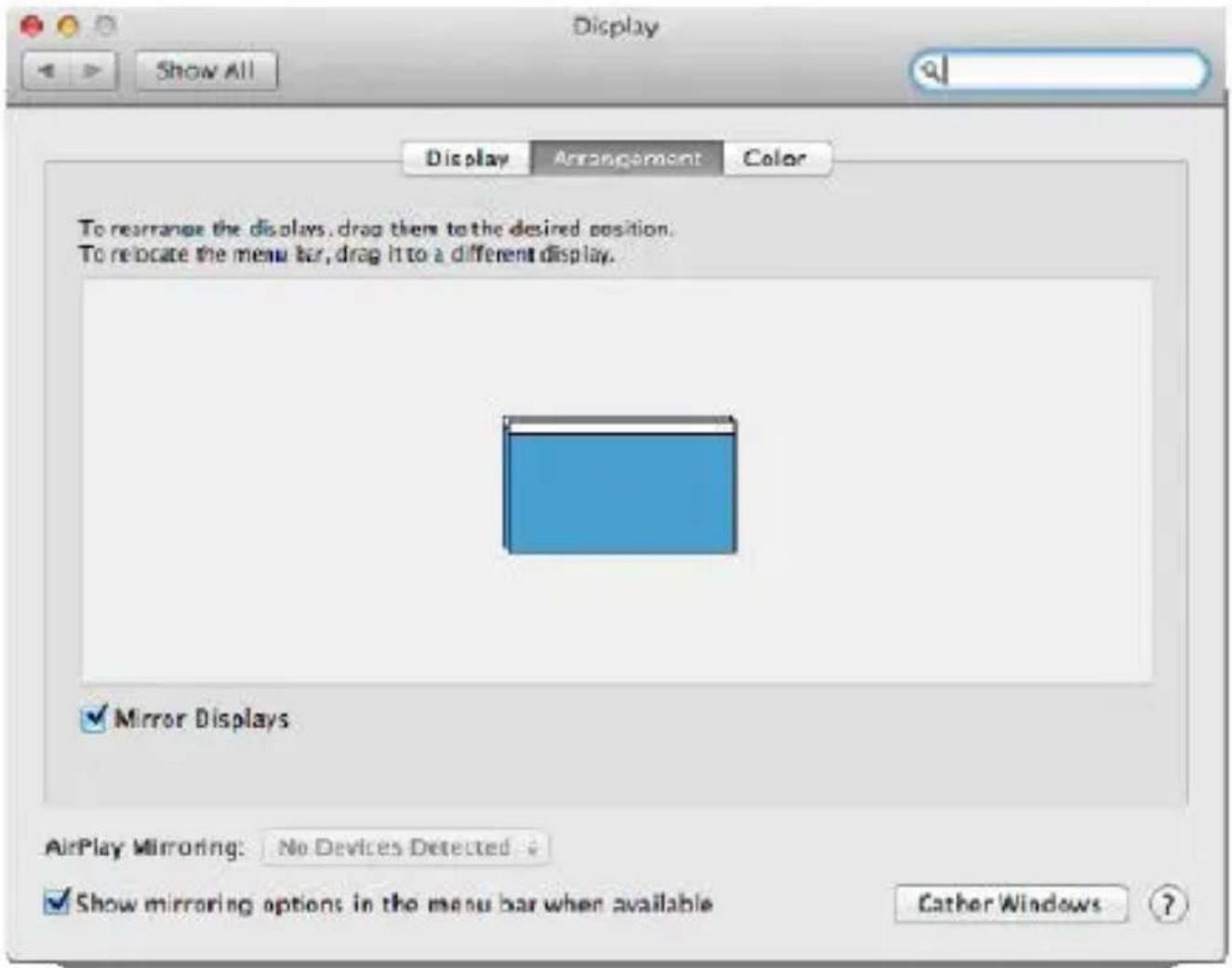

Režim zrkadliť: Môžete použit len v prípade, že je ponúkaný Macom.
Kliknite na Zhromaždit' okná: touto vol'bou si môžete zvolit' nastavenie odpovedajúceho monitora – Prispôsobené rozlíšenie (ponúka využitel'né rozlíšenie), Otočenie (Štandardné, 90°, 180° a 270°) a Obnovovacia frekvencia (ak je ponúkaná).
Režim zavretého displeja – je nutné splnit 4 podmienky, aby nedošlo k vypnutiu MacBooku. Je potrebné aby bol MacBook pripojený k napájaniu, musí byt pripojená externá klávesnica, myš a monitor. Potom sa dá zavriet' veko MacBooku a pracovať iba s externým monitorom.
Pri napájaní z batérie je použitie HDMI monitora obmedzené Macom. V niektorých prípadoch je možné pri problémoch so zobrazením toto vyriešit odpojením USB 3.0 kábla dokovacej stanice od USB 3.0 portu Macu a jeho opätovným pripojením asi po 10 s. Vyčkajte na dokončenie pripojenia všetkých periférií. Prevažnú časť problémov s obnovením obrazovky na pripojenom monitore po uspaní Macu, po použití šetriča, po reštarte Macu, po vypnutí / zapnutí Macu sa dá vyriešit rovnakým spôsobom.
BEZPEČNOSTNÉ POKYNY
- Nevystavujte extrémnym teplotám a vlhkosti vzduchu.
- Nezakrývajte, hrozí nebezpečenstvo vznietenia.
- Používajte zariadenie na plochých podložkách – vyvarujete sa tým skíznutiu a pádu na zem.
- Uschovajte manuál pre neskoršie možné použitie.
V súčinnosti so servisným oddelením:
- Overte funkčnost pô páde do vody alebo na zem.
- Overte funkčnost pri prasknutí krytu.
- Reklamujte zariadenie nefungujúce podl'a manuálu.
ČASTO KLADENÉ OTÁZKY
K dispozícii na našom webe www.i-tec.cz v záložke „FAQ“ pri tomto produkte.
TERMINŲ ŽODINĖLIS
- 1x integrovaný USB 3.0 kábel pre pripojenie k zariadeniu s USB 3.0, USB-C alebo Thunderbolt 3 (adaptér USB 3.0 na USB-C je súčastou balenia)
Toto zariadenie je označené vyššie uvedeným recyklačným symbolom. To znamená, že na konci doby života zariadenia musíte zaistit, aby bolo uložené oddelene na zbernom mieste, zriadenom pre tento účel a nie na miestach určených pre ukladanie bežného netriedeného komunálneho odpadu. Prispeje to k zlepšeniu životného prostredia nás všetkých. (Iba pre Európsku úniu)
