NÁVOD K OBSLUZE ZIFKS315 Zipper
37.1 Technická data 66
37.2 Obsah dodávky....66
37.3 Přehled částí stroje (Fig. 1 a 2)....67
38 BEZPEČNOSTNÍ POKYNY 68
38.1 Ostatní rizika....68
39 MONTÁŽ 69
39.1 Montáž stroje (Fig. 3 až 8) 69
39.2 Montáž a demontáž krytu pilového kotouče (Fig. 9)....69
39.3 Demontáž posuvného stolu a otevření spodního krytu kotouče....69
39.4 Nastavení pro provoz 69
39.4.1 Nastavení rozvíracího klínu (Fig. 14 a 15) ......69
39.4.2 Nastavení výšky řezu (Fig. 17) ......69
39.4.3 Nastavení úhlu řezu (Fig. 17) 69
39.4.4 Podélné pravítko 69
39.4.5 Úhlové pravítko a posuvný stůl (Fig. 27)....70
40 PROVOZ 70
40.1 Vypínač (Fig. 10)....70
40.2 Podélné řezy (Fig. 22)....70
40.3 Práce s posuvným stole m....71
41 ÚDRŽBA 71
41.1 Výměna pilového kotouče (Fig. 16)....71
41.2 Plán údržby 71
41.3 Čištění....71
41.4 Likvidace....72
41.5 Skladování 72
41.6 Použití podvozku (Fig. 11) 72
42 INSTRUKCJA OBSŁUGI (PL) 73
43 TECHNIKA 74
CZ CE-SHODNÉ: tento výrobek odpovídá směrnicím EU
CZ POZOR! Dbejte na bezpečnostní pokyny. Nedodržení předpisů a pokynů k použití stroje může vést k těžkým úrazům, končících až smrtí.
CZ PŘEČTĚTE SI NÁVOD! Pozorně si pročtěte návod k použití a údržbě vašeho stroje a seznamte se dobře s ovládacími prvky stroje, abyste ho mohli správně obsluhovat a tím předejít zraněním a škodám.
CZ Noste ochranné vybavení!
CZ Stroj před údržbou či přestávkou vypněte a odpojte od zdroje napájení!
CZ Zákaz práce v rukavicích!
HR Zabranjeno rukovanje s rukavicama!
CZ Pouze vyškolený personál!
CZ Pbsluha se šperky zakázána!
HR Zabranjeno rukovanje s nakitom!
CZ Obsluha s kravatou zakázána!
HR Zabranjeno rukovanje s kravatom!
CZ Obsluha s rozpuštěnými vlasy zakázána!
HR Zabranjeno rukovanje s raspuštenom kosom!
CZ Pozor na řezná zranění!
HR Upozorenje na porezotine!
CZ Chraňte před vlhkem!
CZ Dodržujte bezpečnou vzdálenost (2m)!
HR Održavajte sigurnosni razmak (2m)!
CZ Nebezpečné elektrické napětí!

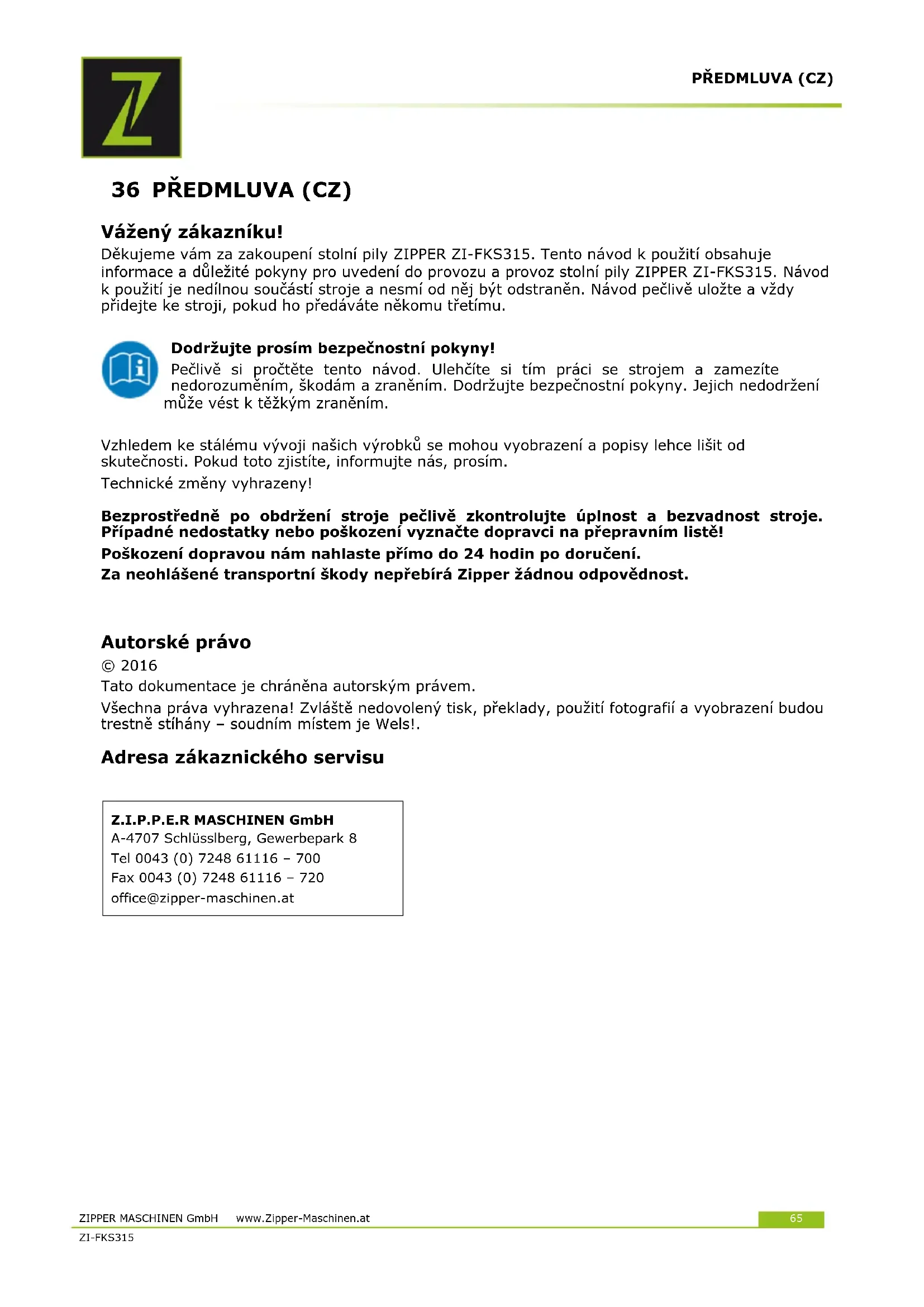

Děkujeme vám za zakoupení stolní pily ZIPPER ZI-FKS315. Tento návod k použití obsahuje informace a důležité pokyny pro uvedení do provozu a provoz stolní pily ZIPPER ZI-FKS315. Návod k použití je nedílnou součástí stroje a nesmí od něj být odstraněn. Návod pečlivě uložte a vždy přidejte ke stroji, pokud ho předáváte někomu třetímu.
Dodržujte prosím bezpečnostní pokyny!
Pečlivě si pročtěte tento návod. Ulehčíte si tím práci se strojem a zamezíte nedorozuměním, škodám a zraněním. Dodržujte bezpečnostní pokyny. Jejich nedodržení může vést k těžkým zraněním.
Vzhledem ke stálému vývoji našich výrobků se mohou vyobrazení a popisy lehce lišit od skutečnosti. Pokud toto zjistíte, informujte nás, prosím.
Technické změny vyhrazeny!
Bezprostředně po obdržení stroje pečlivě zkontrolujte úplnost a bezvadnost stroje. Případné nedostatky nebo poškození vyznačte dopravci na přepravním listě!
Poškození dopravou nám nahlaste přímo do 24 hodin po doručení.
Za neohlášené transportní škody nepřebírá Zipper žádnou odpovědnost.
Autorské právo
© 2016
Tato dokumentace je chráněna autorským právem.
Všechna práva vyhrazena! Zvláště nedovolený tisk, překlady, použití fotografií a vyobrazení budou trestně stíhány – soudním místem je Wels!.
Adresa zákaznického servisu
| Typ motoru | Elektromotor |
| Provozní napětí | 230 V/50 Hz |
| Výkon motoru | 1,8 kW |
| Otáčky motoru | 2800 ot/min |
| Rozměr stolu | 800x350 mm |
| Rozměr posuvného stolu | 1000x300 mm |
| Průměr ods. hrdla | ∅100 und ∅35 mm |
| Pilový kotouč | ∅315x∅30x3x2 mm |
| Šířka řezu | 600 mm |
| Výška řezu (90°) | 73 mm |
| Výška řezu (45°) | 49 mm |
| Ochranná třída | I |
| Hlučnost Lpa | 93,5 dB(A) |
| Akustický výkon Lwa | 108,8 dB(A) |
| Rozměry | 1000x650x850 mm |
| Rozměry balení | 1110x740x410 mm |
| Hmotnost (neto/bruto) | 65,5/70 kg |
37.2 Obsah dodávky
Vybalte pilu ZIPPER ZI-TKS315 a zkontrolujte bezvadný stav stroje a úplnost dodávky.
| 1 | Stabilní stůl pily z kvalitního hliníkového profilu s mechanikou pily |
| 2 | Podstavec s podvozkem |
| 3 | Přesný posuvný stůl |
| 4 | Podélné a příčné hliníkové pravítko |
| 5 | Pilový kotouč 315 mm |
| 6 | Návod k použití |
37.3 Přehled částí stroje (Fig. 1 a 2)
| 1 | Stůl pily |
| 2 | Kryt pilového kotouče |
| 3 | Posuvný stůl |
| 4 | Pilový kotouč |
| 5 | Rozvírací klín |
| 6 | Podélné pravítko |
| 7 | Úhlové pravítko |
| 8 | Nastavení výšky řezu |
| 9 | Nastavení náklonu pily |
| 11 | Vypínač s nouzovým vypínačem |
| 12 | Zajišťovací šroub |
| 13 | Odsávací hadice |
| 14 | Odsávací hubice |
| 15 | Podvozek |
| 16 | Transportní rukojeti |
| 17 | Spodní kryt pily |
| 18 | Nohy stolu |
| 19 | Zajištění posuvného stolu |
| 23 | Držák |
| 25 | Gumové nožičky |
| 28 | Háček na nástroje |
| 29 | Držák hadice |
38 BEZPEČNOSTNÍ POKYNY
Stolní pila ZIPPER ZI-FKS315 smí být použita výhradně k řezání dřeva a dřevěných materiálů. Svévolné změny a manipulace se strojem vedou k zániku záruky a všech nároků na náhradu škody.
- Veškeré nastavování a údržbu stroje provádějte na vypnutém stroji, odpojeném od elektrické sítě!
• Stroj provozujte pouze při dostatečném osvětlení!
Provoz venku je zakázán!
- Pří únavě, špatné koncentraci, popř. pod vlivem léků alkoholu nebo drog je práce se strojem zakázaná!
Pracujte soustředěně, s důrazem na bezpečnostní pravidla a dbejte na jistý postoj při práci!
Při práci používejte pravítka a podavače krátkých kusů!
Stroj není určen pro práci venku nebo ve vlhkém prostředí.
Uklouznutí/klopýtnutí/pád jsou hlavní přičinou těžkých až smrtelných úrazů.
Dávejte zvýšený pozor na kluzkých a nerovných pracovištích.
Stroj může obsluhovat pouze vyškolený personál.
Nepovolaní, zvláště pak děti a nevyškolené osoby se nesmí zdržovat blízkosti pracovního prostoru!
Pokud pracujete se strojem, nenoste volné šperky a ozdoby, široké a volné šaty, kravatu, dlohé rozpuštěné vlasy atd.
Volně ležící předměty se mohou dostat do pohyblivých částí stroje a způsobit zranění!
Při práci se strojem noste vhodné ochranné vybavení (ochranné rukavice, brýle, chrániče sluchu, ochrannou obuv)!
38.1 Ostatní rizika
I při dodržení všech bezpečnostních pravidel a při správném použití je nutno dbát na následující rizika:
- Nebezpečí zranění prstů a rukou rotujícím pilovým kotoučem během provozu.
- Nebezpečí úrazu elektrickým proudem při kontaktu s vodivými částmi stroje.
- Nebezpečí úrazu při rozlomení nebo odlomení pilového kotouče, zejména při přetížení.
- Poškození sluchu, pokud obsluha nepoužívá vhodnou ochranu sluchu.
- Nebezpečí zranění zpětným vrhem obrobku nebo jeho částí.
- Nebezpečí zranění oka odletujícími částmi, i při použití ochranných brýlí.
- Nebezpečí vdechnutí pilin a při řezání prachu chemicky ošetřeného dřeva.
Tyto rizika mohou být minimalizována při respektování všech bezpečnostních pokynů, správné údržbě stroje a provozování vyškolenou obsluhou.
39 MONTÁŽ
39.1 Montáž stroje (Fig. 3 až 8)
Položte stroj obráceně na stůl na rovnou plochu. Upevněte nohy stolu 18 na vnitřní stranu stojanu s pomocí čtyř šroubů (SW13) pro každou nohu (Fig. 3). Když nohy nasazujete, dbejte na to, aby padly do připravených prolisů. Namontujte čtyři gumové nožičky 25 na nohy (Fig. 8). Upevněte podvozek 15 na nohy na vnitřní straně dvěma šrouby na každé noze. Přitom musí být čtyři distanční pouzdra 26 nasazeny mezi nohy a úhelník 22 podvozku (Fig. 4). Dále dbejte na to, aby se zaoblená strana úhelníku dotýkala spodku stroje. Stroj otočte a postavte na nohy. Nyní opatrně nasuňte posuvný stůl 3 na vedení 24 tak daleko, až zajišťovací háčky 10 zapadnou (Fig. 5). Nyní přišroubujte dva držáky odsávací hadice 29 a háček na nářadí 28 na stroj (Fig. 6, 7).
39.2 Montáž a demontáž krytu pilového kotouče (Fig. 9)
Namontujte kryt pilového kotouče 2 na rozvírací klín 5, šroubem 37 otvorem 45. Šroub nedotahujte příliš pevně, kryt se musí volně pohybovat. Upevněte hadici 13 na hubici 14 na krytu 2. Na odsávací hrdlo připojte vhodný odsavač.
Důležité: Před zahájením řezání musí být kryt kotouče vždy těsně nad obrobkem.
39.3 Demontáž posuvného stolu a otevření spodního krytu kotouče
(Fig12 a 13)
Odsuňte posuvný stůl 3 zpět, až uvidíte zajišťovací háčky 10. Stlačte je jednou rukou dolů a druhou rukou stůl odsuňte ještě dale a poté oběma rukama sejměte stůl z vedení 24 (Fig. 12). Odstraňte oba šrouby b (Fig. 13) a odklopte kryt ven.
Tip: Šrouby vyjmete snadněji, když mechaniku pily naklopíte na 45°.
Při montáži postupujte opačně.
39.4 Nastavení pro provoz
39.4.1 Nastavení rozvíracího klínu (Fig. 14 a 15)
Zvedněte pilový kotouč 4 do horní polohy a nastavte náklon 0°, zajistěte. Sejměte kryt kotouče. Sejměte posuvný stůl a odkryjte spodní kryt kotouče. Uvolněte šroub 38 s dodaným klíčem 40 (Fig. 14).
Vysuňte klín nahoru, až vzdálenost mezi stolem 1 a vrchní hranou klínu 5 je největší. Maximální vzdálenost mezi klínem a kotoučem je 8 mm (Fig. 15). Matku opět dotáhněte a opačným postupem díly namontujte zpět.
39.4.2 Nastavení výšky řezu (Fig. 17)
Nastavte ručním kolem 8 požadovanou výšku řezu.
Otáčením ve směru hodinových ručiček: nižší výška
Otáčením proti směru hodinových ručiček: vyšší výška
39.4.3 Nastavení úhlu řezu (Fig. 17)
Uvolněte zajišťovací šroub 9. Pootočte rukojetí 9 o požadovaný úhel na stupnici b. Následně zajišťovací šroub znovu dotáhněte.
39.4.4 Podélné pravítko
• Výška pravítka (Fig. 19 a 20)
Podélné pravítko má dvě různá vedení. Pro silné materiály musí být v poloze jako na obrázku Fig. 22, pro tenké materiály jako na obrázku Fig. 23.
- Šířka řezu (Fig. 19 a 20)
Podélné pravítko 7 se používá při podélném řezu obrobků. Je namontováno na pravé straně stolu od kotouče 4. Kromě toho musí být zafixováno na vedení 17. Zvolte požadovaný rozměr řezu a pravítko zajistěte pákou 9.
• Nastavení profilu pravítka (Fig. 21)
Profil pravítka 43 se může na vodítku podélně přesouvat, aby se zabránilo zaklínění obrobku.
Pravidlo: zadní konec pravítka má být na pomyšlné linii mezi středem kotouče a přímkou pod úhlem 45°.
Nejprve nastavte požadovanou šířku řezu. Nyní uvolněte matky 21 a posuňte hliníkový profil vpřed k pomyslné čáře. Matky opět dotáhněte.
39.4.5 Úhlové pravítko a posuvný stůl (Fig. 27)
Posuňte úhlové pravítko 7 v drážce a posuvného stolu.
Uvolněte šroub 12 a na stupnici úhloměru nastavte požadovaný úhel.
Důležité: Neposouvejte profil pravítka příliš blízko k pilovému kotouči. Vzdálenost mezi kotoučem 4 a profilem by měla být okolo 2 cm.
Zajišťovací šrouby opět dotáhněte.
40 PROVOZ
40.1 Vypínač (Fig. 10)
K zapnutí stroje je nutné odklopit žluté víčko a stisknout zelené tlačítko. To se nachází na konzoli 11. Před zahájením řezání počkejte, až motor dosáhne plných otáček.
Důležité: Po zapnutí se víčko musí opět sklopit, protože slouží jako nouzový vypínač!
K vypnutí stroje stlačte červené tlačítko.
40.2 Podélné řezy (Fig. 22)
Pro podélné řezy se musí posuvný stůl na zadní straně zajistit západkou 19 (Fig. 18).
Obrobek položte na stůl a přitiskněte hranou k podélnému pravítku. Kryt kotouče musí být nad obrobkem. Ruce mějte v takové poloze, aby nikdy nepřišly do styku s linií řezu. Nastavte pravítko. Zapněte stroj. Rukama posouvejte obrobek podél pravítka proti kotouči. Ruce vedte pouze k přední straně krytu kotouče. Dále obrobek posunujte podavačem obrobku až k zadní straně rozvíracího klínu. Odříznutý kus nechte ležet na stole do zastavení kotouče.
- Řezání úzkých obrobků:
Vždy používejte podavač obrobků 3, pokud je šířka řezu menší než 120 mm.
Důležité: Vadný podavač vždy nahradte novým!
- ŘEzání extrémně úzkých obrobků (Fig. 23):
V každém případě používejte podavač obrobků, pokud je řezaná šířka menší než 30 mm.
Nejlepší je pouřít podélné pravítko jako na obr. Fig. 23
- Řezání drážky:
Odmontujte kryt kotouče. Nastavte požadovanou výšku řezu a rozvírací klín. Posouvejte obrobek proti kotouči a dbejte na to, aby byl plochou bezpečně položen na stole. Po řezu musí být kryt kotouče opět namontován.
- Rezy pod úhlem (Fig. 25):
Nastavte požadovaný úhel řezu. Poté řežte jako při kolmém řezu.
- Řezy pod úhlem (Fig. 26 a 27)
Stůl vysuňte úplně dopředu. Nastavte úhlové pravítko na požadovaný úhel řezu a zajistěte zajišťovacím šroubem k posuvnému stolu. Přitlačte obrobek proti pravítku a tlačte posuvný stůl pomalu proti pilovému kotouči. Vypněte stroj a po úplném zastavení kotouče odstraňte odřezek.
- Ořez hrany (Fig. 28)
Umístěte obrobek na stůl a přitlačte ho pod sámovací patku c. Stůl posuňte vpřed proti kotouči a provedte řez.
41 ÚDRŽBA
POZOR
Údržbu, nastavení a čištění stroje provádějte pouze u vypnutého stroje odpojenél od sítě!
K tomu platí: Před zahájením prací stroj vypněte a odpojte od elektrického napájení!
Stroj má malé nároky na údržbu a jen málo dílů, na kterých uživatel musí údržbu provádět.
Závady, které mohou ovlivnit bezpečnost stroje, musí být ihned odstraněny.
Opravy smí být prováděny pouze kvalifikovaným personálem!
41.1 Výměna pilového kotouče (Fig. 16)
Nastavte maximální výšku řezu. Odmontujte kryt kotouče a posuvný stůl. Následně otevřete spodní kryt kotouče. Použijte k tomu nástroje 40, 41 k uvolnění šroubu 42 ve směru otáčení pilového kotouče. Vyměňte pilový kotouč.
Důležité: Před montáží nového kotouče vyčistěte přírubu!
Důležité: Nasadte pilový kotouč tak, aby úhel čela zubu byl ve směru otáčení kotouče.
Zkontrolujte se směrem otáčení, vyznačeném na kotouči. Při montáži postupujte obráceně.
41.2 Plán údržby
| Kontroly a údržby stroje | |
| Uvolněné a ztracené šrouby | Denně před provozem |
| Poškození částí stroje | Denně před provozem |
| Čištění stroje | Denně před provozem |
41.3 Čištění
Celý stroj očistěte od prachu, pilin a ostatních nečistot. Používejte vlhký hadr s běžným jemným čistícím prostředkem.
POKYN
Používání ředidel, agresivních chemikálií nebo abraziv je přísně zakázáno!
K tomu platí: Při čištění stroje používejte pouze jemné čistící prostředky a vodu!
41.4 Likvidace
Nelikvidujte vaši pilu ZI-FKS315 do odpadu. Kontaktujte vaše místní úřady pro informaci o možnosti ekologické likvidaci. Pokud si u vašeho prodejce kupujete novou pilu, je povinen od vás vzít starý stroj zpět a odborně ho zlikvidovat.
41.5 Skladování
Stroj skladujte vždy na suchém a čistém místě, vhodně zakrytý. Pro transport používejte vždy podvozek.
41.6 Použití podvozku (Fig. 11)
K vyklopení podvozku vně nejprve pilu lehce nadzvedněte a podvozek 15 vytáhněte. Nyní stroj opět položte. Nyní s pomocí rukojeí 16 můžete stroj lehce přemístovat.
Důležité: Nikdy stroj nezvedejte za posuvný stůl.
Důležité: Po přemístění podvozek opět zasuňte pod stroj, abyste zajistili bezpečnou polohu stroje. K tomu postupujte opačně.
42 INSTRUKCJA OBSŁUGI (PL)
Szanowny kliencie!
Použitím originálních dílů od společnosti Holzmann používáte díly, které spolu dokonale sedí a jejich montáž je časově méně náročná. Originální náhradní díly zaručují delší životnost stroje.
UPOZORNĚ NÍ
Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!
Platí: Při výměně komponent/dílů používejte pouze originální náhradní díly.
Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis v předmluvě této dokumentace.
