ZOHLEDNĚTE PŘED PROVOZEM! Před použitím čerpadla si pečlivě přečtěte návod. Škody, způsobené nesprávným použitím čerpadla nejsou předmětem záruky.

- Důležité: čerpadlo není určeno pro čerpání zápalných a výbušných kapalin. - Důležité: čerpadlo nesmí běžet na sucho bez kapaliny. - Důležité: čerpadlo není určeno pro nepřetržitý provoz (např. pro filtrování bazénů nebo pro průmyslové použití) - Varování: v souladu se zákonem o odpovědnosti za výrobek, neručíme za škody, které vznikly nedodržením platných předpisů a pokynů tohoto návodu. - Varování: čerpadlo nesmí obsluhovat osoby, které nejsou seznámeny s pravidly pro provoz. Osoby mladší 16 let nesmí čerpadlo obsluhovat a ani se k němu přibližovat. - Důležité: toto čerpadlo je určeno k čerpání čisté vody. Kapaliny, znečištěné olejem mohou čerpadlo poškodit. Čerpadlo se nesmí používat k čerpání znečištěné, kalné nebo bahnité vody. Čerpadlo je chráněno proti stříkající vodě a musí se provozovat dobře větraném, suchém a vodotěsném prostoru při teplotě +4-40°C. Čerpadlo se nesmí používat v dešti, ve vlhkých prostorách nebo ve studni.

Čerpadlo je určeno pro použití v zahradách a domácnostech pro zásobování vodou. - Pozor: pokud je čerpadlo použito k vedení vody k umyvadlu nebo sprše, není určeno k čerpání pitné vody. - Důležité: čerpadlo je určeno pro provoz s proudovým chráničem, s proudem max. 30mA. Pokud je čerpadlo použito pro bazény nebo zahradní jezírka, musí být na místě, kde nehrozí jeho zaplavení čerpanou vodou. Pokud se ve vodě nachází osoby, nesmí se čerpadlo používat. Přívod elektřiny a zemnění nechte zkontrolovat kvalifikovaným elektromechanikem s příslušným oprávněním. NAPÁJENÍ Čerpadlo musí být p řed provozem zkontrolováno, zda elektrický kabel a zástrčka nejsou poškozeny. V případě poškození je zakázáno čerpadlo provozovat. Zemnění: elektrický kabel čerpadla má zemnící vodič a musí být připojen k uzemněné zástrčce. - Pozor: před zapojením zkontrolujte, zda napájecí napětí odpovídá údajům na štítku stroje. - Pozor: v případě poškození zástrčky je nutné ji ihned vyměnit. Při použití prodlužovacího kabelu dbejte na to, aby průřez vodičů byl stejný nebo větší, než je u originálního kabelu. INSTALACE Před zapnutím čerpadla nejprve upevněte vstupní a výstupní potrubí (hadici). Vstupní potrubí přivádí vodu do čerpadla. Toto potrubí musí být těsné, jinak je znemožněno sání vody do čerpadla. Sací potrubí musí být vybaveno zpětným ventilem. Pokud by toto nebylo provedeno, snížil by se tlak v sacím potrubí, což by vedlo k nekontrolovanému spouštění a vypínání čerpadla. Doporučujeme zapojit zpětný ventil mezi čerpadlo a přívodní potrubí. Čerpadlo je samonasávací. Před čerpáním je nutné tělo č erpadla zaplavit vodou. Odšroubujte kryt z těla čerpadla a zaplavte čerpadlo vodou, dokud přestanou vycházet vzduchové bublinky. Přitom čerpadlem lehce pohybujte, aby se vzduch snáze uvolnil a čerpadlo se úplně zaplavilo. Poté našroubujte kryt zpět. Nedotahujte kryt příliš pevně, aby nedošlo k poškození těla čerpadla. Běh naprázdno po zapojení čerpadla by neměl přesáhnout 7 minut. Ke zkrácení této doby je vhodné zaplavit vodou i přívodní potrubí. Maximální sací výška je 8 metrů. Teprve po připojení potrubí a jeho zaplavení vodou smí být čerpadlo zapnuto. Pokud po sedmi minutách nedojde k čerpání vody, je nutné čerpadlo vypnout a najít závadu – viz kapitolu „Odstranění závad“. - Čerpání: pro čerpání vody v domácnosti používejte zesílené trubky pro vedení vody. Nepoužívejte zahradní hadice. Je u nich zvýšené riziko opotřebení. - Filtr: sací potrubí musí být na vstupu opatřeno filtrem, aby nedošlo k poškození čerpadla bahnem nebo jinými nečistotami. Filtr se nesmí montovat na výstupní stranu čerpadla.ODSTRANĚNÍ ZÁVAD ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 22

ZI-GP1200 / ZI-HWW1200N

- Výstupní potrubí: slouží k rozvedení čerpané vody. Potrubí musí mít průměr nejméně ¾ palce. - Pozor: při montáži čerpadla a potrubí nepřipojujte čerpadlo k napájení. - Pozor: uživatel by měl zabránit nadměrnému zapínání a vypínání čerpadla. V žádném případě neručíme za vzniklé náklady. ÚDRŽBA Uživatel domácí vodárny musí pravidelně kontrolovat tlakovou nádobu na těsnost (2-3 x ročně). Tlak v nádobě kontrolujte tlakoměrem. Tlak musí být 1,5 baru. Pro měření tlaku odpojte napájecí napětí, odpojte tlakovou trubku a nechte vodu z nádoby vytéci do připravené nádoby. V případě nedostatečného tlaku vzduchu v nádobě, zvyšte tlak kompresorem. Nedostatečný tlak vzduchu vede k poškození čerpadla. Na díly, poškozené nedostatečným tlakem vzduchu se záruka nevztahuje. Pozor: před každou opravou nebo údržbou odpojte napájecí napětí. Výměna poškozeného kabelu musí být provedena kvalifikovaným elektromechanikem.

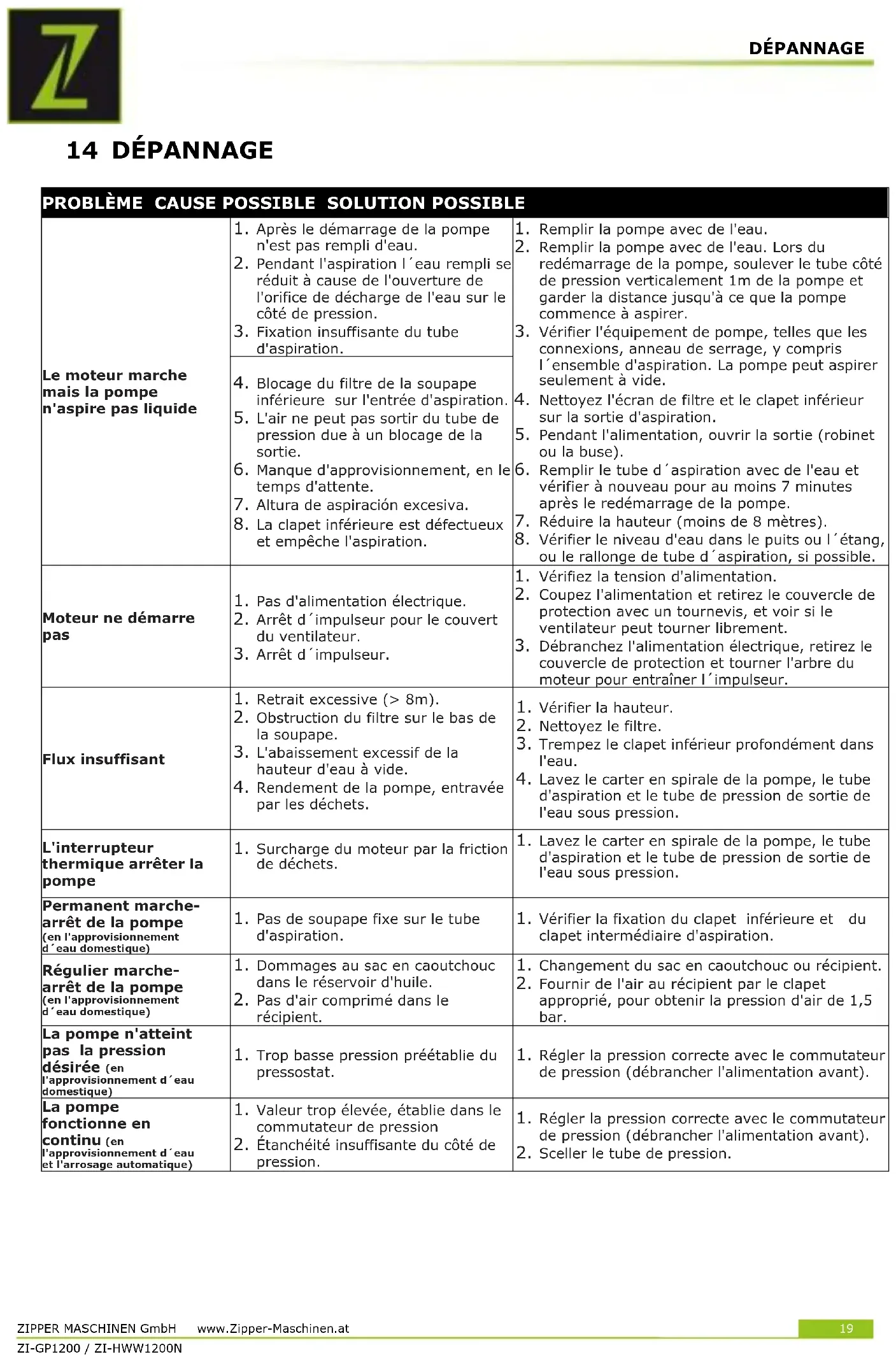

ZÁVADA MOŽNÁ PŘÍČINA MOŽNÉ ŘEŠENÍ Motor běží, ale čerpadlo nesaje kapalinu

Čerpadlo nebylo před startem zaplaveno vodou

Při sání odtéká voda, kterou jsme použili k zaplavení čerpadla

Nedostatečná těsnost sací trubky

Zaplavte čerpadlo vodou

Zaplavte vodou čerpadlo. Při zapnutí čerpadla držte konec tlakové trubky asi 1 m od čerpadla svisle, dokud čerpadlo nezačne čerpat.

Zkontrolujte těsnost trubek a spojovacích prvků a těsnění.

Čerpadlo může sát pouze pokud přívod není ucpaný

Vyčistěte filtr a zpětný ventil sání

Při čerpání otevřete uzávěr na straně čerpané vody

Znovu zaplavte sací hadici a tělo čerpadla vodou. Nechte čerpadlo opět pracovat 7 minut

Snižte výšku sání (max. 8m)

Opravte nebo vyměňte zpětný ventil

Zablokovaný vstupní filtr

Vzduch nemůže odcházet z výstupní trubky

Čerpání nezačne ani po 7 minutách

Příliš velká výška sání

Spodní ventil je poškozený a nezabraňuje odtoku vody Motor neběží

Není napájecí napětí

Zablokované kolo ventilátoru o mřížku

Zkontrolujte napájecí napětí

Odpojte napájení a odblokujte ventilátor z mřížky

Odpojte napájení, sejměte kryt ventilátoru a protčte hřídel motoru Nedostatečný průtok

Příliš velká výška sání (>8m)

Pokles hladiny čerpané vody

Čerpadlo ucpané cizím předmětem

Zkontrolujte výšku sání

Ponořte sací trubku hlouběji do vody

Vyčistěte čerpadlo a tlakovou trubku proudem vody Tepelná ochrana čerpadlo vypíná

Přetížení motoru vlivem cizích částic

Vyčistěte čerpadlo a potrubí proudem vody Stálé zapínání a vypínání čerpadla

Vadný nebo chybějící zpětný ventil v sacím potrub

Zkontrolujte popř. namontujte zpětný ventil Stálé zapínání a vypínání čerpadla

Poškozený gumový vak v nádrži

Malý tlak vzduchu v nádrži

Vyměňte gumový vak nebo nádrž

Doplňte tlak v nádrži kompresorem na 1,5 bar Čerpadlo nedosahuje potřebný tlak

Příliš nízko nastavený tlak na tlakovém spínači.

Nastavte správný tlak na tlakovém spínači (při odpo

ení) Čerpadlo běží nepřetržitě

Příliš vysoká hodnota tlaku na tlakovém spínači

Nastavte správnou hodnotu na tlakovém spínači (předtím odpojte napájení)

Použití jiných než originálních náhradních dílů má za následek ztrátu záruky! Platí: Při v
