BEDIENUNGSANLEITUNG ZIHWW1200N Zipper

SICHERHEITS- UND BETRIEBSHINWEISE 5

GEWÄHRLEISTUNG (DE) 36

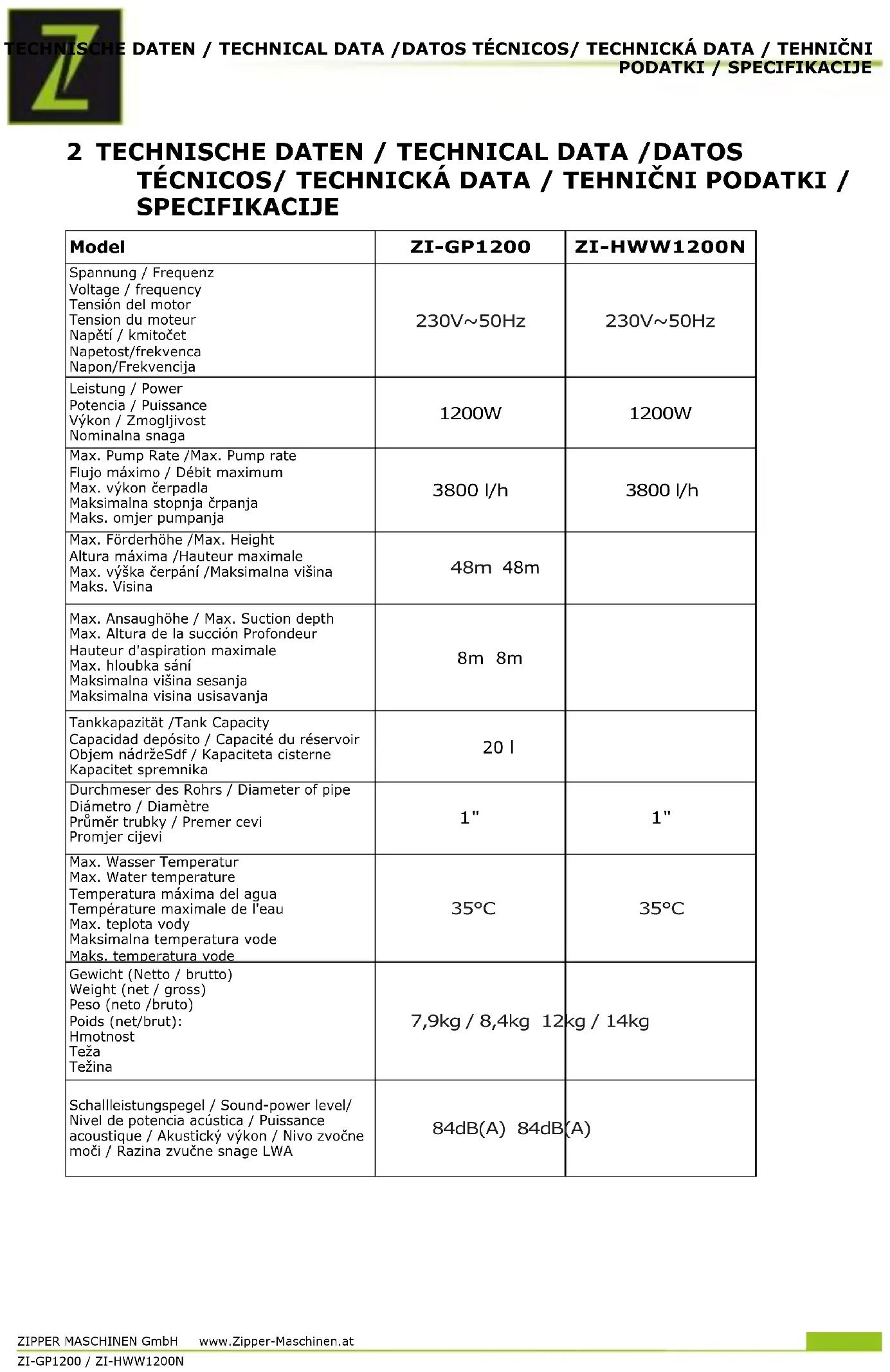

2 TECHNISCHE DATEN / TECHNICAL DATA /DATOS

3 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Gartenpumpe & Hauswasserwerk ZI-GP1200 und ZI-HWW1200N. Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird! Bitte beachten Sie die Sicherheitshinweise! Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt. Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen. Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte. Technische Änderungen vorbehalten! Urheberrecht © 2018 Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt. Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

ZIPPER MASCHINEN GmbH Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA Tel.: [phone] Fax: [phone] Mail: [e-mail]- UND BETRIEBSHINWEISE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 5

ZI-GP1200 / ZI-HWW1200N

4 SICHERHEITS- UND BETRIEBSHINWEISE

BITTE VOR BETRIEB BERÜCKSICHTIGEN! Bevor die Pumpe in Betrieb gesetzt wird, lesen Sie die Anleitung aufmerksam durch. Jeglicher Schaden der durch Nichterfolgung der Anweisungen entsteht ist nicht durch die Garantie gedeckt. GENERELLE INFORMATIONEN - Info: Die Pumpe ist nicht für die Arbeit mit entflammbaren und explosiven Stoffen geeignet. - Info: Die Pumpe darf nicht trocken laufen. - Info: Die Pumpe ist nicht für ununterbrochenen Betrieb geeignet (z.B. Wasserkreislauf-Filter von Schwimmteichen oder industriellen Einrichtungen) - Risiko: in Einklang mit dem Produkthaftungsgesetz übernehmen wir keine Haftung für Schäden, die durch Nichteinhaltung der Vorschriften entstehen. - Risiko: Es ist keiner Person gestattet die Pumpe zu betreiben, die nicht mit ihrem Betrieb vertraut ist. Personen unter 16 Jahren dürfen nicht mit diesem Gerät arbeiten und sollten sich möglichst fern von der laufenden Pumpe aufhalten. - Info: Diese Pumpe ist für die Beförderung von klarem Wasser vorgesehen. Schmierige oder ölige Flüssigkeiten würden die Pumpe beschädigen. Darüber hinaus darf die Pumpe nicht zur Beförderung von scheuernden, breiigen, zähen Flüssigkeiten sowie Schlamm eingesetzt werden. Wenn das zu pumpende Medium einen korrodierenden Inhalt hat, sollte die Korrosionsbeständigkeit des Pumpenmaterials berücksichtigt werden. Die Pumpe darf für die Beförderung von klarem Wasser eingesetzt werden, jedoch ist die Beförderung von trinkbarem Wasser strengstens verboten. - Info: Diese Pumpe ist vor spritzwassergeschützt und sollte in einem gut durchlüfteten, trockenen wasserdichten Ort bei einer Umgebungstemperatur von unter 40°C aufgestellt werden. Sie darf nicht in Regen, einem nassen Raum oder einem Brunnen aufgestellt oder betrieben werden. ANWENDUNGSMÖGLICHKEITEN Elektrische Pumpen sind für private Gärten und im Haushalt geeignet (z.B. als Wasserversorgungseinheit für Waschteiche, Waschmaschinen, Schwimmbecken und Duschen). - Gefahr: Wenn die Pumpe mit Waschbecken oder Duschen verbunden ist, ist sie nicht für die Beförderung von Trinkwasser geeignet. - Gefahr: Diese Pumpe ist für den Betrieb in einem geschützten Stromkreis vorgesehen (FI- Schalter: 30mA) (VDE 0100-702 Spannung und 0100-738). Wenn die Pumpe in der Nähe von Schwimm- bzw. Gartenteichen oder ähnlichen Orten betrieben wird, sollte sie in einer stationären bzw. vor Wasserüberlauf beschützten Position aufgestellt werden. Wenn sich jemand im Wasser aufhält oder das Wasser direkt berührt, darf die Pumpe nicht gestartet werden. Der Monteur muss vorher die Stromversorgung auf Schutzerdung überprüfen. NETZVERSORGUNG Vor Betrieb muss die Pumpe einer Sicherheitskontrolle unterzogen werden um sicherzustellen, dass die Stromkabel bzw. Stecker nicht beschädigt sind. Bei eventuellen Schäden darf die Pumpe auf keinen Fall betrieben werden. Erdung: Das Verbindungskabel der Pumpe ist mit zwei Erdungskontakten ausgestattet. Wenn die Erdung des steckerführenden ausgewählt ist, ist die Steckdose entsprechend geerdet. - Info: Bitte überprüfen Sie, ob die Spannung und Frequenz, die am Typenschild steht konstant von der Stromversorgung geliefert wird. - Info: Im Falle eines beschädigten Netzsteckers verfällt die Garantie. Er muss umgehend mit einem entsprechenden Verbindungskabel ersetzt werden. Für eine Kabelverlängerung, sollte das Verlängerungskabel mindestens denselben Außendurchmesser wie das Originalkabel haben.SICHERHEITS- UND BETRIEBSHINWEISE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 6

ZI-GP1200 / ZI-HWW1200N

INSTALLATION Vor dem Start, sollte der Absaugschlauch und der Druckschlauch an der Pumpe fixiert werden. Der Absaugschlauch saugt das Wasser vom Gewässer in die Pumpe. Die Absaugverbindung befindet sich an der Seite der Pumpe. Der Absaugschlauch muss dicht gehalten werden, ansonsten würde die Absaugung behindert oder gar unmöglich. Der Absaugschlauch muss mit einem Rückschlagventil fixiert werden. Ansonsten würde die Pumpe nach dem Betrieb den Systemdruck im Absaugschlauch reduzieren, was bei Haushaltswasserversorgung oder automatischen Sprinkleranlagen regelmäßiges unkontrolliertes an- und ausschalten der Pumpe verursachen würde. Grundsätzlich ist es empfohlen das Rückschlagventil direkt zwischen dem Pumpeneinlass und dem Absaugschlauch zu installieren, weil auf diese Weise nach Betriebsende einem Defekt der Ausstattung, der Absaugschlauch weiterhin aktiv und unter Druck bleibt, andernfalls würde der Absaugschlauch beschädigt. Zusätzlich kann das Absaugventil an der Front des Absaugschlauchs fixiert werden, was nicht unbedingt notwendig ist. Pumpen haben eine Selbstsaugungsfunktion. Das Gehäuse der Pumpen aller Art muss mit Wasser gefüllt sein. Vor der Füllung, muss der aufgeschraubte Deckel geöffnet werden und dass Wasser wird in die Pumpe gefüllt bis keine Luft mehr im Gehäuse sichtbar ist. Bitte berücksichtigen Sie, dass während des Füllvorgangs Luftblasen in der Pumpe entstehen können. In diesem Fall schütteln Sie die Pumpe leicht in verschiedene Richtungen um die Blasen zu beseitigen. Danach setzen Sie die Füllung fort. Wiederholen Sie diesen Vorgang mehrere Male bis das Wasser bis zum Anschlag geht. Dann schrauben Sie den Deckel wieder an den Anschluss. Der Deckel darf nicht zu fest geschraubt werden, andernfalls könnte das Pumpengehäuse beschädigt werden. Die Leerlaufzeit des Absaugschlauchs sollte 7 Minuten nicht überschreiten. Um die Leerlaufzeit zu verkürzen wird es empfohlen den Absaugschlauch mit Wasser zu füllen (einschließlich dem Vorfilter) bevor gestartet wird. Die maximale Förderhöhe von allen selbstsaugenden Pumpen ist 8m, z.B. die senkrechte Distanz zwischen der Pumpe und der Wasseroberfläche darf 8m nicht überschreiten. Die waagrechte Distanz des Absaugschlauchs muss langsam von der Wasserquelle Richtung Pumpe geneigt werden, andernfalls würde Luft vom Schlauch gesaugt und das würde einen normalen Betrieb der Pumpe verhindern. Erst nachdem alle Verbindungen der Schläuche komplettiert wurden und die Pumpe mit Wasser gefüllt ist darf die Pumpe eingeschaltet werden. Während des Absaugens, muss der Durchflussausgang geöffnet werden damit sich jegliche Luft vom gesamten System entfernt und hydraulischen Druck erzeugt. Wenn kein hydraulischer Druck erzeugt wird nach der genannten maximalen Absaugzeit, muss die Pumpe ausgeschaltet werden und das Problem gefunden werden. Siehe „Problembehebung“. - Pumpen: Es ist gestattet sie mit Hauhaltswasserversorgung mit verstärkten Schläuchen zu betreiben. Schläuche, die vornehmlich im Garten betrieben werden sind nicht gestattet, weil sie aufgrund von Abrieb, Dauerdruck und Materialermüdung zu schnell verschleißen. - Pumpen-Vorfilter: Der Absaugschlauch muss mit einem Filter fixiert werden um die Pumpe vor Schäden durch Schlamm und scheuernden Materialen im Pumpmedium zu bewahren. Eine Installation des Filters am Druckschlauch ist nicht gestattet. - Druckschlauch: Wird benützt um das Wasser der Pumpe zum Auslauf zu befördern. Die Verbindung des Druckschlauchs ist auf der Oberseite des Pumpengehäuses. Um die Reibung und somit auch Druckverlust zu minimieren, sollte der Schlauch einen Durchmesser von mindestens ¾ Zoll haben. - Gefahr: Bei der Montage darf das Gerät nicht mit Strom verbunden sein. - Gefahr: Der Nutzer sollte angemessene Maßnahmen treffen um Schäden aufgrund eines zu exzessiven Einsatz der Pumpe zu vermeiden. Wir haften nicht für eventuelle Kosten. WARTUNG Hauswasserwerke müssen regelmäßig auf den Boilerdruck kontrolliert werden (2-3 mal pro Jahr), weil die Pumpe andernfalls nicht mehr normal laufen würde. Der Boilerdruck wird mit dem Druckmessgerät auf der Gegenseite des Schlauchs, der einen Druck von 1,5 bar haben muss. Um den Boilerdruck zu messen, trennen Sie die Stromversorgung und lassen Sie Wasser vom Boiler fließen (bereiten Sie einen Wasserbehälter vor). Im Falle von ungenügendem Luftdruck innerhalb des Boilers erhöhen Sie den Druck auf den oben erwähnten Wert mit einem industriellen automatischen Kompressor. Ungenügender Luftdruck würde das Hauswasserwerk beschädigen und den Gummiluftbehälter verschleißen lassen. Beschädigte Teile infolge von ungenügendem Boilerdruck sind von der Garantie ausgenommen. - Gefahr: Vor jeder Wartung oder einer Fehlerortung muss die Stromversorgung getrennt werden. Das Auswechseln eines defekten Kabels muss von einem qualifizierten Techniker vorgenommen werden.PROBLEMBEHEBUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 7

ZI-GP1200 / ZI-HWW1200N

5 PROBLEMBEHEBUNG PROBLEM MÖGLICHER GRUND MÖGLICHE LÖSUNG Motor läuft, aber Pumpe saugt keine Flüssigkeit

Nach dem Start ist die Pumpe nicht mit Wasser vollgefüllt

Beim Absaugen reduziert sich das aufgefüllte Wasser, weil es sich vom geöffneten Auslauf entfernt

Ungenügende Dichtigkeit des Absaugschlauchs - Füllen Sie die Pumpe mit Wasser auf - Füllen Sie Wasser in die Pumpe. Wenn Sie die Pumpe neustarten erhöhen Sie Druckschlauch 1m senkrecht von der Pumpe. Halten Sie die Distanz bis die Pumpe anfängt zu saugen. - Überprüfen Sie die Pumpenausstattung, wie z.B. Anschlüsse, Klemmring, Absaugschlauch einschließlich Dichtungen. Die Pumpe kann nur unter Vakuum saugen. - Reinigen Sie den Filterschirm und das untere Ventil beim Absaugeingang. - Während des Saugens, öffnen Sie den Auslauf (Hahn oder Düse) - Füllen Sie den Absaugschlauch mit Wasser auf und überprüfen Sie ihn nochmals min. 7 Minuten nach Neustart der Pumpe - Reduzieren Sie die Förderhöhe (max. 8m) - Überprüfen Sie das Wasserniveau des Brunnens oder Gewässers oder verlängern Sie den Absaugschlauch wenn möglich

Blockieren des Filterschirms des unteren Ventils beim Absaugeingang

Luft kann nicht aus dem Druckschlauch entweichen aufgrund eines Verschluss beim Auslauf

Keine Förderung in der Wartezeit

Unteres Ventil ist defekt und verhindert die Absau

Keine Stromversorgung

Stillstand des Laufrads durch das Schutzgitter

Stillstand des Laufrads - Überprüfen Sie die Netzspannung - Trennen Sie die Stromversorgung und entfernen Sie das Schutzgitter mit einem Schraubenzieher, bzw. überprüfen Sie ob freier Lauf möglich ist - Trennen Sie die Stromversorgung und entfernen Sie das Schutzgitter und drehen Sie den Motorschaft um das Laufrad anzutreiben. Ungenügender Durchfluss

Exzessive Absaugung (>8m)

Blockade des Filterschirms am unteren Ventil

Eszessive Vermindung des zu befördernden Wasserniveaus

Pumpeffizienz wird durch Fremdkörper behindert

Überprüfen Sie die Förderhöhe

Säubern Sie den Filterschirm

Tauchen Sie das untere Ventil tiefer ins Wasser

Säubern Sie Pumpspiralgehäuse, Absaugschlauch und Druckschlauch mit Wasserdruck Thermoschalter schaltet die Pumpe ab

Überlastung des Motors durch Reibung von Fremdkörpern

Säubern Sie Pumpspiralgehäuse, Absaugschlauch und Druckschlauch mit Wasserdruck Dauerndes Ein-Aus- Schalten der Pumpe (bei HWW)

Kein fixiertes Rückschlagventil im Absaugschlauch

Überprüfen Sie die Fixierung des unteren Ventils und des Zwischenventils im Absaugschlauch Regelmäßiges Ein-Aus-Schalten der Pumpe (bei HWW)

Beschädigter Gummisack im Kessel

Keine verdichtete Luft im Behälter

Ersetzen Sie den Gummisack oder Behälter

Versorgen Sie den Behälter mit Luft durch ein korrektes Ventil bis ein Druck von 1,5 bar erreicht wurde Pumpe erreicht nicht den benötigten Druck (bei HWW)

Zu niedrige Druck- Voreinstellung beim Druckschalter

Stellen Sie den Druckwert mit dem Druckschalter korrekt ein (trennen Sie davor die Stromversorgung) Pumpe läuft ununterbrochen (bei HWW und automatischen Sprinklern)

Zu hoher Wert in der Voreinstellung beim Druckschalter

Druckleitung undicht

Stellen Sie den Druckwert mit dem Druckschalter korrekt ein (trennen Sie davor die Stromversorgung)

Druckleitung abdichtenPREFACE (EN) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 8

27.1 Ersatzteilbestellung / spare parts order

Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer. HINWEIS Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher

ilt: Beim Tausch von Kom

onenten/Teilen nur Ori

inalersatzteile verwenden Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind. Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation. With original ZIPPER spare parts you use parts that are attuned to each other shorten the installation time and elongate your machines lifespan. IMPORTANT The installation of other than original spare parts voids the warranty!

MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8, AUSTRIA Tel.: [phone]; Fax.: [phone] www.zipper-maschinen.at [e-mail] Name / name / Naziv Gartenpumpe & Hauswasserwerk Bezeichnunge / Model / Tip

Technische Dokumentation ZIPPER-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Schlüsslberg, 16.08.2017 Ort / Datum place/date Erich Humer Geschäftsführer/DirectorGEWÄHRLEISTUNG (DE) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 36

ZI-GP1200 / ZI-HWW1200N

29 GEWÄHRLEISTUNG (DE) 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen. 2.) Meldung: Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen. 3.) Bestimmungen: a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird. b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes. c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft- u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw. d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen. e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt. f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper. g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes. 4.) Schadensersatzansprüche und sonstige Haftungen: Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.WARRANTY GUIDELINES (EN) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 37

Name / name: Produkt / product: Kaufdatum / purchase date: Erworben von / purchased from: E-Mail/ e-mail: Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH A-4707 Schlüsslberg, Gewerbepark 8 Tel :[phone] Fax:[phone] [e-mail] 37 PRODUKTBEOBACHTUNG Product experience form Wir beobachten unsere Produkte auch nach der Auslieferung. We observe the quality of our delivered products in the frame of a Quality Management policy. Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig: Your opinion is essential for further product development and product choice. Please let us know about your: - Probleme, die beim Gebrauch des Produktes auftreten - Impressions and suggestions for improvement. - Fehlfunktionen, die in bestimmten Betriebssituationen auftreten - experiences that may be useful for other users and for product design - Erfahrungen, die für andere Benutzer wichtig sein können - Experiences with malfunctions that occur in specific operation modes Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden: We would like to ask you to note down your experiences and observations and send them to us via FAX, E-Mail or by post:PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 44
