ZIHWW1200N - Bomba de agua Zipper - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato ZIHWW1200N Zipper en formato PDF.
| Marca | Zipper |
| Modelo | ZIHWW1200N |
| Tipo de producto | Bomba de agua autocebante |
| Uso | Jardín y doméstico (agua clara no potable) |
| Alimentación eléctrica | 230 V ~ 50 Hz |
| Potencia nominal | 1200 W |
| Dimensiones aproximadas | 40 x 25 x 30 cm |
| Peso aproximado | 15 kg |
| Altura de aspiración máxima | 8 m |
| Altura de impulsión máxima | Aproximadamente 30 m |
| Caudal máximo estimado | Hasta 4000 L/h |
| Protección | IPX4 (protegida contra salpicaduras de agua) |
| Temperatura ambiente máxima | 40 °C |
| Funcionamiento | No apta para funcionamiento continuo |
| Puesta a tierra | Cable con conductor de tierra (GFCI 30 mA requerido) |
| Autocebante | Sí, llenar el cuerpo de la bomba antes del primer uso |
| Válvula antirretorno | Recomendado en la manguera de aspiración |
| Prefiltro | Obligatorio en la aspiración |
| Mantenimiento | Verificar la presión del calderín (1,5 bar) 2-3 veces al año, limpiar el filtro |
| Piezas de repuesto | Utilizar exclusivamente piezas originales Zipper |
| Garantía | 2 años (uso DIY), 1 año (uso profesional) |
Preguntas frecuentes - ZIHWW1200N Zipper
Preguntas de los usuarios sobre ZIHWW1200N Zipper
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bomba de agua en formato PDF gratis! Encuentra tus instrucciones ZIHWW1200N - Zipper y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ZIHWW1200N de la marca Zipper.
MANUAL DE USUARIO ZIHWW1200N Zipper
ES MANUAL DE INSTRUCCIONES Bombas de jardín & Bombas de agua para el hogar
Este manual contiene información y consejos para el uso correcto, seguro y el mantenimiento del Bombas de jardín & Bombas de agua para el hogar ZI-GP1200 & ZI-HWW1200N de ZIPPER.
El manual forma parte de la máquina y no podrá ser guardado por separado. Lea con cuidado antes del primer uso de la máquina y guárdelo para futuras consultas. Cuando la máquina se entrega a otras personas, adjunte siempre el manual a la máquina.
¡Por favor, siga las instrucciones de seguridad!
Aténgase a las instrucciones de seguridad. Hacer caso omiso de estas instrucciones puede resultar en lesiones graves.
Lea el manual atentamente antes de usar la máquina.
Debido al desarrollo continuo de nuestros productos, las ilustraciones, las imágenes pueden variar ligeramente. Si encuentra algún error, por favor, háganoslo saber.
iSe admiten cambios técnicos!
Derecho de autor
© 2018
Este documento está protegido por la ley internacional de derechos de autor. Todos los derechos reservados. Especialmente la reimpresión, así como la traducción y la representación de imágenes será perseguida por la ley. Competencia del Tribunal de Wels, Austria.
Atención al Cliente
TENGA EN CUENTA ANTES DE USAR LA MÁQUINA:
Antes de poner la bomba en funcionamiento, lea atentamente el manual de instrucciones. Cualquier daño resultante por no haber seguido las instrucciones no está cubierto por la garantía.
- Información general
- Información: La bomba no es adecuada para trabajar con materiales inflamables y explosivos.
- Información: La bomba no debe funcionar en seco.
- Información: La bomba no es adecuada para un funcionamiento continuo (por ejemplo filtro de agua de piscinas o instalaciones industriales).
- Riesgo: de acuerdo con las leyes de responsabilidad de productos, no asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones.
- Riesgo: No debe usar la bomba ninguna persona que no esté familiarizada con su funcionamiento. Las personas menores de 16 años no pueden trabajar con este equipo y deben permanecer alejados de la bomba en funcionamiento.
- Información: Esta bomba está diseñada para la transmisión de agua limpia. Líquidos grasos o aceitosos dañarán la bomba. Además, la bomba no debe ser utilizada para la transmisión de líquidos abrasivos, viscosos, pastosos y lodos. Si el medio a bombear tiene un contenido corrosivo, la resistencia a la corrosión del material de la bomba debe ser considerada. La bomba puede usarse para la transmisión de agua limpia, pero la transmisión de agua potable está estrictamente prohibido.
- Información: Esta bomba se protege contra salpicaduras de agua y se debe colocar en un lugar bien ventilado, seco a una temperatura ambiente de menos de 40 °. No se puede colocar en la lluvia, un cuarto húmedo o una fuente.
- APLICACIONES
Las bombas eléctricas son adecuadas para jardines privados y en el hogar (por ejemplo, como una unidad de suministro de agua para lavar estanques, lavadoras, piscinas y duchas).
- Peligro: Si la bomba está conectada a fregaderos o duchas, no es adecuada para la transmisión de agua potable.
- Peligro: Esta bomba está diseñada para funcionar en un circuito protegido (interruptor GFCI: 30 mA) (VDE 0100-702 tensión y 0100-738). Si la bomba se usa cerca de piscinas y estanques de jardín o en lugares similares, debe ser colocada en un lugar estacionario y protegido contra el desbordamiento de agua. Si alguien está en el agua o toca el agua directamente, no debe arrancar la bomba. El instalador de la bomba antes debe verificar que el suministro eléctrico está conectado a tierra.
- FUENTE DE ALIMENTACIÓN
Antes de utilizar la bomba debe someterse a un control de seguridad para asegurarse de que el cable de alimentación o el enchufe no están dañados. Si ha sufrido daños, la bomba no puede usarse bajo ninguna circunstancia.
Puesta a tierra: El cable de la bomba está equipada con dos contactos de tierra. Si la conexión a tierra del enchufe conductor está seleccionado, el enchufe está correctamente conectado a tierra.
- Información: Por favor, compruebe si el voltaje y la frecuencia, que está en la placa de identificación de la máquina corresponde al suministro de la fuente de alimentación.
- Información: En el caso de que un cable de alimentación esté dañado, se anulará la garantía. Debe cambiarse inmediatamente por un cable de conexión apropiado. Si usa un cable de extensión, el cable de extensión debe ser por lo menos del mismo diámetro exterior que el cable original.
- INSTALACIÓN
Antes de comenzar, el tubo de aspiración y el tubo de presión se fijan en la bomba. El tubo de succión aspira el agua del estanque a la bomba y la conexión de aspiración está en el lado de la bomba. El tubo de aspiración debe mantenerse absolutamente firme, o la succión sería limitada o incluso imposible. El tubo de succión debe ser fijado con una válvula de retención, o después de la parada de la bomba, la presión del sistema se reduce por la tubería de succión que si se utiliza agua en el hogar o unidad de suministro de riego automático, resultaría en frecuentes paradas on/off de la bomba. En principio, se sugiere instalar directamente una válvula de retención entre la parte de entrada de la bomba y el tubo de aspiración porque de esta manera, después de la parada de los equipos, el tubo de aspiración no estará en ralentí y siempre bajo presión, o la manguera de aspiración se rompería. Además, una válvula de aspiración se puede fijar delante del tubo de aspiración, pero no es absolutamente necesario. Las bombas tienen función de autoaspiración. El cuerpo de todo tipo de bombas se llena con agua desde el tapón de llenado en el cuerpo. Antes del llenado, el tapón roscado se abre y la bomba se llena de agua hasta que el aire no sea visible en el cuerpo de la bomba. Debe tener en cuenta que durante el proceso de llenado se producen burbujas de aire dentro de la bomba. En este caso, por favor agitar ligeramente la bomba en diferentes direcciones para eliminar la burbuja y luego seguir el llenado. Repetir el proceso anterior hasta que el agua llegue justo debajo del puerto de llenado. A continuación, atornille el tapón de llenado de nuevo. La tapa no debe apretarse excesivamente o la carcasa de la bomba o la rosca del tubo podrían dañarse.
El tiempo de marcha en vacío del tubo de aspiración no debe exceder los 7 minutos. Con el fin de acortar el tiempo en ralentí, se sugiere de llenar completamente de agua la tubería de aspiración (incluyendo el prefiltro) antes de comenzar. La altura máxima de aspiración de todas las bombas autoaspirantes es de 8m, es decir, la distancia vertical entre la bomba y el plano de la superficie de agua del estanque no debe superar los 8 metros. La sección horizontal del tubo de succión debe estar ligeramente inclinada desde la fuente de agua hacia la bomba, de lo contrario el aire sería aspirado por el tubo y por tanto sería imposible hacer funcionar la bomba normalmente.
La bomba puede ser encendida y puesta en marcha sólo después de completar todas las conexiones de tubos y cuando la bomba está completamente llena de agua. Durante la aspiración, el orificio de descarga debe estar abierto para eliminar completamente el aire de todo el sistema y obtener presión hidráulica. Si después del tiempo máximo de aspiración especificado anteriormente no se obtiene la presión hidráulica, debe desconectar la bomba y eliminar los problemas de acuerdo con el capítulo "Solución de problemas".
Debe tener en cuenta que los datos anteriores son los valores máximos del tubo de bombeo, que se reducen debido a la superación de la profundidad de succión y los componentes fijos (tales como tubo de presión, curvas y prefiltro).
- Bombas: Se permite conectarlas con la tubería de suministro de agua del hogar sólo con manguera reforzada y la manguera de uso común en el jardín no está permitido, ya que éstos se agrietan en poco tiempo o se rompen debido a la abrasión, la acción de la presión a largo plazo y el envejecimiento de los materiales.
- Prefiltro de la bomba: La manguera de succión debe fijarse con un filtro para proteger la bomba de daños causados por el lodo y materiales abrasivos en el medio bombeado. La instalación del filtro en la manguera de presión no está permitido.
- Tubo de presión: El tubo de presión sirve para alimentar el agua de la bomba a la salida (grifo o salida de agua) y su conexión con el tubo de presión está en la parte superior de la carcasa de la bomba. Con el fin de minimizar la fricción y por lo tanto la pérdida de presión, el diámetro del tubo debe ser al menos de 34 de pulgadas.
- Peligro: Durante la instalación, no conecte el cable de la bomba con la red.
- Riesgo: El usuario debe tomar las medidas adecuadas para prevenir los daños debidos a un uso excesivo de la bomba. No nos hacemos responsables de ningún costo o garantía en estos casos.
- mantenimiento
Las bombas de suministro de agua doméstico deben comprobarse con regularidad por la presión de la caldera (2-3 veces al año), ya que la bomba pronto sería imposible de usar con normalidad. La presión de la caldera se mide con el manómetro de presión en el lado opuesto del tubo, que debe tener una presión de 1,5 bares. Para medir la presión de la caldera, desconectar la alimentación y deje fluir el agua de la caldera (prepare un dispositivo para recoger el agua). En caso de presión insuficiente de aire en el interior de la caldera, aumentar la presión hasta el valor especificado anteriormente con un compresor automático industrial. La insuficiente presión de aire causaría fallos a la bomba de agua doméstico y el desgaste de la bolsa de aire de goma. Los defectos del equipo, resultantes de la insuficiente presión de la caldera, están excluidos del ámbito de la garantía.
- Peligro: Antes de cualquier operación de mantenimiento o la localización de un fallo, la bomba debe ser desconectada del suministro de energía. El cambio de un cable defectuoso debe ser realizado por un técnico cualificado.

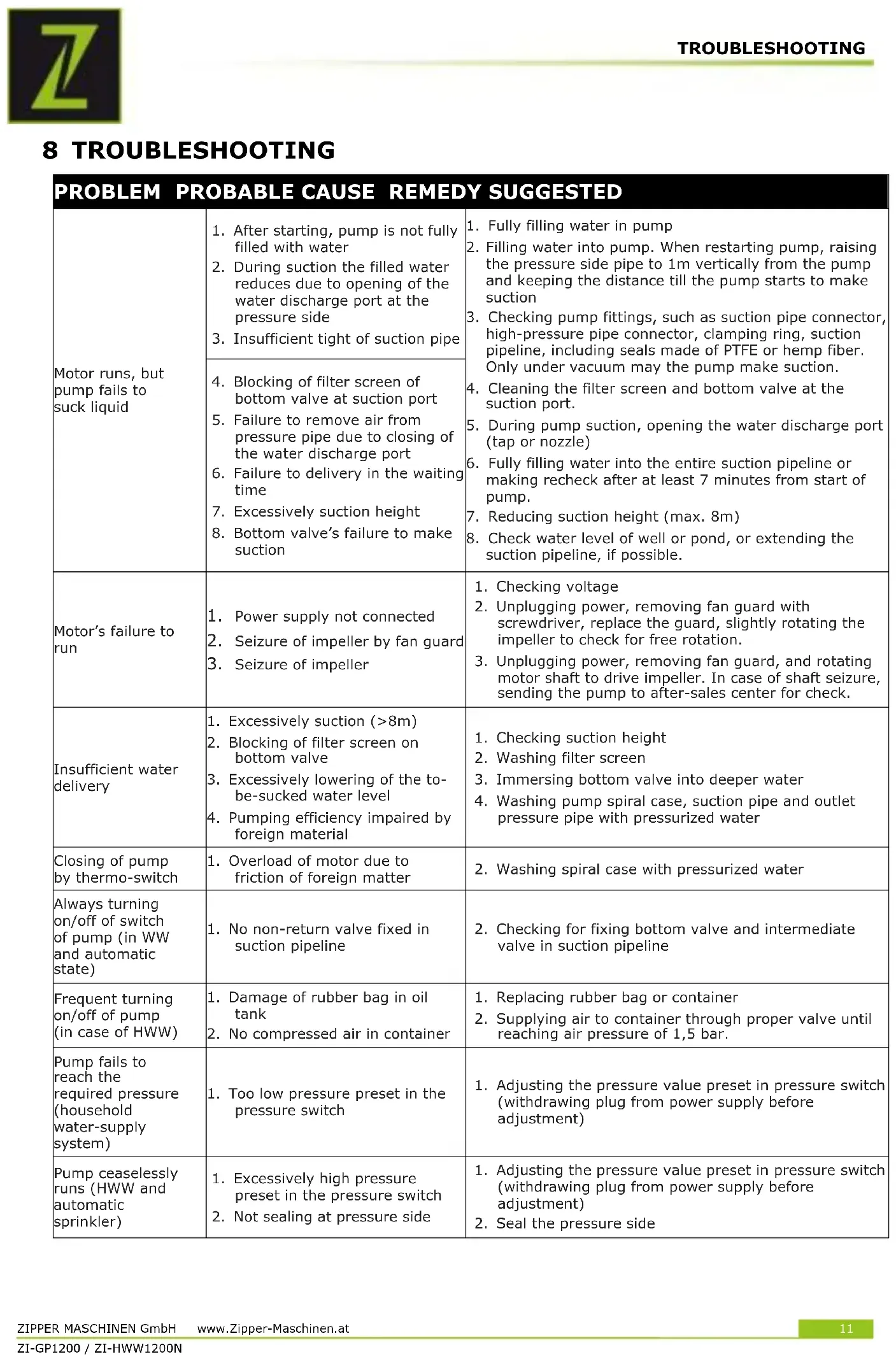

11 SOLUCIÓN DE PROBLEMAS
| PROBLEMA POSIBLE CAUSA POSIBLE SOLUCIÓN | ||
| El motor funciona pero la bomba no succiona líquido | 1. Después de arrancar la bomba no está completamente lleno de agua.2. Durante la aspiración el agua llenado se reduce debido a la apertura del orificio de descarga de agua en el lado de presión.3. Fijación insuficiente del tubo de aspiración. | 1. Llene la bomba con agua.2. Llene la bomba con agua. Al volver a arrancar la bomba, levante el tubo lateral de presión a 1m verticalmente de la bomba y mantener la distancia hasta que la bomba comienza a aspirar.3. Revise el equipo de bomba, tal como conexiones, anillo de sujeción, incluyendo juntas de succión. La bomba sólo puede aspirar al vacío.4. Limpie la malla del filtro y la válvula inferior en la salida de aspiración.5. Durante la alimentación, abra la salida (grifo o boquilla).6. Llenar el tubo de aspiración con agua, y comprobar de nuevo durante al menos 7 minutos después de reiniciar la bomba.7. Reduzca la altura (a menos de 8 metros).8. Revise el nivel de agua del pozo o estanque, o la extensión del tubo de aspiración, si es posible. |
| 4. Bloqueo del filtro de la válvula inferior en la entrada de aspiración.5. El aire no puede salir del tubo de presión debido a un bloqueo en la salida.6. Falta de suministro en el tiempo de espera.7. Altura de aspiración excesiva.8. La válvula inferior está defectuosa e impide la succión. | ||
| El motor no arranca | 4. No hay suministro eléctrico.5. Parada del impulsor por la cubierta del ventilador.6. Parada del impulsor. | 1. Compruebe la tensión de alimentación.2. Desconecte la alimentación y retire la cubierta de protección con un destornillador, y comprobar si el ventilador puede girar libremente.3. Desconecte la fuente de alimentación y retire la cubierta protectora y gire el eje del motor para accionar el impulsor. |
| Flujo insuficiente | 1. Extracción excesiva (>8m).2. Obstrucción del filtro en la parte inferior de la válvula.3. La disminución excesiva del nivel de agua para aspirar.4. Rendimiento de la bomba obstaculizada por residuos. | 1. Compruebe la altura.2. Limpie la malla del filtro.3. Sumerja la válvula inferior más profundo en el agua.4. Lave la carcasa espiral de la bomba, el tubo de aspiración y el tubo de presión de salida con agua a presión. |
| El interruptor térmico apaga la bomba | Sobrecarga del motor por fricción de residuos. | Lave la carcasa espiral de la bomba, el tubo de aspiración y el tubo de presión de salida con agua a presión |
| Permanente encendido y apagado de la bomba (en abastecimiento de agua doméstico) | 2. No hay válvula de retención fijada en el tubo de aspiración. | Comprobar la fijación de la válvula inferior y de la válvula intermedia en la aspiración. |
| Regular encendido y apagado de la bomba (en abastecimiento de agua doméstico) | 3. Daños de la bolsa de goma en el tanque de aceite.4. No hay aire comprimido en el recipiente. | 3. Cambio de la bolsa de goma o recipiente.4. Suministrar aire al recipiente por la válvula apropiada hasta alcanzar la presión de aire de 1,5 bares. |
| La bomba no alcanza la presión deseada (en abastecimiento de agua doméstico) | 2. Presión demasiado baja preestablecida en el interruptor de presión. | 2. Establezca el valor de la presión con el conmutador de presión correctamente (desconecte antes la fuente de alimentación). |
| La bomba funciona continuamente (en abastecimiento de agua y rociadores automáticos) | 3. Valor demasiado alto establecido en el interruptor de presión4. Sellado insuficiente en el lado de presión. | 3. Establezca el valor de la presión con el conmutador de presión correctamente (desconecte antes la fuente de alimentación).4. Sellar el tubo de presión. |
