NÁVOD K OBSLUZE RM 4 RT STIHL

Broj okretaja: 2800 o/min

• 9 Startování a vypínání motoru p. 174
• 10 Kontrola sekačky na trávu p. 174
• 11 Práce se sekačkou na trávu p. 175
• 12 Po skončení práce p. 176
• 13 Přeprava p. 176
• 14 Skladování p. 177
• 15 Čištění p. 177
• 16 Údržba p. 177
• 17 Oprava p. 178
• 18 Odstranění poruch p. 179
• 19 Technická data p. 179
• 20 Náhradní díly a příslušenství p. 180
• 21 Likvidace p. 180
• 22 Prohlášení o konformitě EU p. 180
• 23 Adresy 1 Úvod Vážená zákaznice, vážený zákazníku, těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vzni‐ kají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání. STIHL je zárukou špičkové kvality také v servis‐ ních službách. Náš odborný prodej zajišťuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu. STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přírodou. Tento návod k použití Vám má být oporou při bezpeč‐ ném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas. Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL. Dr. Nikolas Stihl DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘE‐ ČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU. 2 Informace k tomuto návodu k použití p. 181

2.1 Platné dokumenty

Tento návod k použití je originální návod k pou‐ žití od výrobce ve smyslu směrnice EU 2006/42/EC. Platí místní bezpečnostní předpisy. ► Kromě tohoto návodu k použití si přečtěte následující dokumenty, ujistěte se, že jste jim porozuměli, a uschovejte si je:

Návod k použití motoru Kohler HD675

2.2 Označení varovných odkazů v

textu NEBEZPEČÍ ■ Odkaz upozorňuje na nebezpečí, která vedou k těžkým úrazům či úmrtí. ► Uvedená opatření mohou zabránit těžkým úrazům či úmrtí. VAROVÁNÍ ■ Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým úrazům či úmrtí. ► Uvedená opatření mohou zabránit těžkým úrazům či úmrtí. UPOZORNĚNÍ ■ Odkaz upozorňuje na nebezpečí, která mohou vést k věcným škodám. ► Uvedená opatření mohou zabránit věcným škodám.

Tento symbol odkazuje na kapitolu v tomto návodu k použití. česky 0478-111-9655-B 165 © ANDREAS STIHL AG & Co. KG 2021 0478-111-9655-B. VA0.F21. Vytištěno na bezchlórově běleném papíru. Tiskové barvy obsahují rostlinné oleje, papír je recyklovatelný. Překlad originálního návodu k použití 0000009444_004_CZ3 Přehled

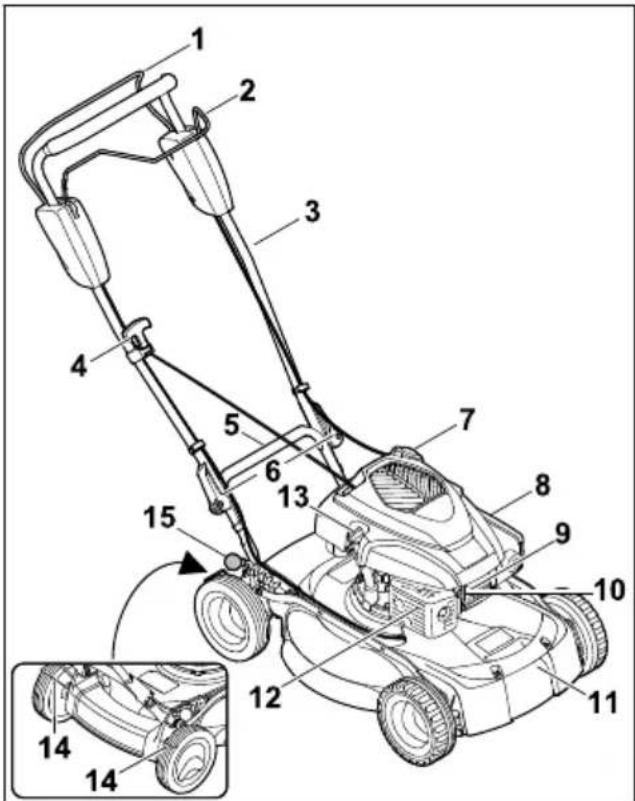

3.1 Sekačka na trávu

1 Spínací oblouk pro sečení Spínací oblouk pro sečení slouží k nastarto‐ vání a vypnutí motoru. 2 Spínací oblouk pro vlastní pojezd Spínací oblouk pro vlastní pojezd slouží k nastartování a vypnutí motoru. 3 Vodicí držadlo Vodicí držadlo slouží k přidržování, vedení a přepravování sekačky na trávu. 4 Rukojeť startéru Rukojeť startéru slouží k nastartování motoru. 5 Zadní transportní držadlo Transportní držadlo slouží k přepravě sekačky na trávu. 6 Rychloupínací páka Rychloupínací páky zajišťují vodicí držadlo na sekačce na trávu. 7 Uzávěr palivové nádrže Uzávěr palivové nádrže zakrývá otvor pro plnění benzínu. 8 Víko filtru Víko filtru zakrývá vzduchový filtr. 9 Nástrčka zapalovací svíčky Nástrčka zapalovací svíčky spojuje zapalo‐ vací kabel se zapalovací svíčkou. 10 Zapalovací svíčka Zapalovací svíčka zapaluje směs paliva a vzduchu v motoru. 11 Přední transportní držadlo Transportní držadlo slouží k přepravě sekačky na trávu. 12 Tlumič výfuku Tlumič výfuku snižuje hlukové emise sekačky na trávu. 13 Uzávěr motorového oleje Uzávěr motorového oleje zakrývá otvor pro plnění motorového oleje. 14 Stěrač kola Stěrač kola slouží k čištění zadních kol. 15 Páka Páka slouží k nastavování výšky sečení.

Na sekačce na trávu mohou být symboly, které mají následující význam:

Tento symbol udává hmotnost sekačky na trávu.

Zaručená hladina akustického výkonu podle směrnice 2000/14/EC v dB(A) umožňující porovnávání emisí hluku u různých výrobků. Tento symbol označuje uzávěr pali‐ vové nádrže. Tento symbol označuje uzávěr nádrže na motorový olej. Nastartujte motor. Vypněte motor. Zapněte vlastní pojezd. 4 Bezpečnostní pokyny

Varovné symboly, které jsou umístěny na sekačce na trávu, mají následující význam: česky 3 Přehled 166 0478-111-9655-BDodržujte bezpečnostní pokyny a sou‐ visející opatření. Přečtěte si návod k použití, ujistěte se, že jste mu porozuměli, a uschovejte si jej. Řiďte se bezpečnostními pokyny týkají‐ cími se vymršťovaných předmětů a dodržujte související opatření. Nikdy se nedotýkejte otáčejícího se řezného nože. Během přepravy, uskladnění, údržby nebo opravy vytahujte nástrčku zapalo‐ vací svíčky. Dodržujte bezpečnostní odstup.

4.2 Předepsané použití

Sekačka na trávu STIHL RM 4.0 RT slouží k sečení trávy. VAROVÁNÍ

V případě, že se sekačka na trávu nepoužívá v souladu s určením, může dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.

Sekačku na trávu používejte tak, jak je popsáno v tomto návodu k použití nebo v návodu k použití motoru.

4.3 Požadavky týkající se uživatele

Uživatelé, kteří neabsolvovali zaškolení, nedo‐ kážou rozpoznat nebo odhadnout nebezpečí spojená s používáním sekačky na trávu. Může tak dojít k těžkému nebo smrtelnému zranění uživatele nebo jiných osob. ► Přečtěte si návod k použití, ujistěte se, že jste mu porozuměli, a uscho‐ vejte si jej. ► Pokud dojde k předání sekačky na trávu jiné osobě: Předejte také návod k použití sekačky na trávu a motoru.

Ujistěte se, že uživatel splňuje následující požadavky:

Uživatel je odpočatý.

Uživatel je tělesně, smyslově i mentálně schopný obsluhovat sekačku na trávu a pracovat s ní. Pokud má uživatel fyzické, smyslové nebo mentální ome‐ zení, může s nimi pracovat pouze pod dohledem nebo podle pokynů odpo‐ vědné osoby.

Uživatel dokáže rozpoznat a posoudit nebezpečí spojená se sekačkou na trávu.

Uživatel si je vědom toho, že je zodpo‐ vědný za nehody a škody.

Uživatel je plnoletý nebo byl v souladu s vnitrostátními předpisy vyškolen pod profesním dohledem.

Uživatel před zahájením používání sekačky na trávu absolvoval pracovní zaškolení u odborného prodejce výrobků STIHL nebo u osoby s náleži‐ tou odbornou způsobilostí.

Uživatel není pod vlivem alkoholu, léků nebo drog. ► Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.

4.4 Oděv a příslušenství

VAROVÁNÍ ■ Během práce mohou být vysokou rychlostí vymršťovány do výšky různé předměty. Může dojít ke zranění uživatele.

Používejte dlouhé kalhoty vyrobené z odol‐ ného materiálu. ■ Během práce dochází k hluku. Hluk může poškodit sluch. ► Používejte chrániče sluchu. ■ Při práci může docházet k rozvíření prachu. Vdechování prachu může škodit zdraví a vyvolávat alergické reakce.

Pokud dochází k rozvíření prachu: Noste respirátor na ochranu proti prachu. ■ Nevhodný oděv se může zaplétat ve dřevi‐ nách a houští nebo zachytávat v sekačce na trávu. Uživatel, který nepoužívá vhodný oděv, může být těžce zraněn.

Noste těsně přiléhající oděv. ► Před zahájením práce odložte šály a šperky. ■ Během provádění čištění, údržby nebo pře‐ pravy může uživatel přijít do styku s řezným nožem. Může dojít ke zranění uživatele.

Používejte pracovní rukavice vyrobené z odolného materiálu. ■ Pokud uživatel nosí nevhodnou obuv, může uklouznout. Může dojít ke zranění uživatele. ► Noste pevnou, uzavřenou obuv s protisklu‐ zovou podrážkou. 4 Bezpečnostní pokyny česky 0478-111-9655-B 167■ Při ostření řezných nožů mohou odlétávat částice materiálu. Může dojít ke zranění uživa‐ tele.

Noste těsně přiléhající ochranné brýle. Vhodné ochranné brýle, které jsou přezkou‐ šeny podle normy EN 166 nebo podle národních předpisů a opatřeny odpovídají‐ cím označením, jsou dostupné v obchodní síti.

Používejte pracovní rukavice vyrobené z odolného materiálu.

4.5 Pracovní oblast a okolí

VAROVÁNÍ ■ Nezúčastněné osoby, děti a zvířata nedoká‐ žou rozpoznat a posoudit nebezpečí, která jsou spojena se sekačkou na trávu a s vymršťovanými předměty. Může tak dojít k těžkému zranění nezúčastněných osob, dětí a zvířat a ke vzniku věcných škod. ► Zajistěte, aby se nezúčastněné osoby, děti ani zvířata nepřibližovaly k pracovní oblasti. ► Dodržujte dostatečnou vzdálenost od okol‐ ních předmětů. ► Sekačku na trávu nenechávejte bez dozoru. ► Zajistěte, aby si děti nemohly se sekačkou na trávu hrát. ■ Jestliže motor běží, vycházejí z tlumiče výfuku horké plyny. Horké plyny mohou způsobit vznícení snadno zápalného materiálu a vznik požáru.

Proud výfukových plynů směrujte mimo snadno zápalný materiál.

4.6 Bezpečnosti odpovídající stav

4.6.1 Sekačka na trávu

Sekačka na trávu je ve stavu odpovídajícím bez‐ pečnostním požadavkům, pokud jsou splněny následující podmínky:

Sekačka na trávu je nepoškozená.

Uzávěr palivové nádrže je uzavřený.

Uzávěr motorového oleje je uzavřený.

Sekačka na trávu je čistá.

Ovládací prvky fungují a nejsou pozměněné.

Řezný nůž je správně namontovaný.

Namontováno je originální příslušenství STIHL, které je pro tuto sekačku na trávu určeno.

Příslušenství je správně namontováno.

Pružinově ovládané mechanismy jsou nepo‐ škozené a funkční.

Při uvolňování spínacího oblouku pro sečení se motor vypne. VAROVÁNÍ

Pokud se součásti nenachází ve stavu odpoví‐ dajícím bezpečnostním požadavkům, nelze již zajistit jejich bezpečnou funkci, bezpečnostní zařízení mohou být vyřazena z činnosti a může unikat palivo. Tento stav může způsobit těžké zranění nebo usmrcení osob.

Pracujte pouze se zcela nepoškozenou sekačkou na trávu. ► Pokud ze sekačky na trávu vytéká benzín: se sekačkou na trávu nepracujte a vyhle‐ dejte odborného prodejce výrobků STIHL.

Uzavřete uzávěr palivové nádrže. ► Pokud ze sekačky na trávu vytéká moto‐ rový olej: se sekačkou na trávu nepracujte a vyhledejte odborného prodejce výrobků STIHL.

Uzavřete uzávěr motorového oleje. ► Pokud je sekačka na trávu znečištěná: sekačku na trávu vyčistěte. ► Se sekačkou na trávu a jejími bezpečnost‐ ními systémy nemanipulujte. ► Na sekačce na trávu neprovádějte takový zásah, který by změnil výkon nebo otáčky spalovacího motoru.

Pokud nefungují ovládací prvky: se sekač‐ kou na trávu nepracujte. ► Může dojít k uvolnění energie z pružinových mechanismů. ► Montujte originální příslušenství STIHL, které je pro tuto sekačku na trávu určeno. ► Řezný nůž montujte způsobem, který je popsán v tomto návodu k použití. ► Příslušenství montujte způsobem, který je popsán v tomto návodu k použití nebo v návodu k použití příslušenství.

Nestrkejte do otvorů sekačky na trávu žádné předměty. ► Opotřebované nebo poškozené štítky s bezpečnostními upozorněními vždy vyměňte.

Pokud přetrvávají nejasnosti: vyhledejte odborného prodejce výrobků STIHL.

Řezný nůž je ve stavu odpovídajícím bezpeč‐ nostním požadavkům, pokud jsou splněny násle‐ dující podmínky:

Řezný nůž a montážní díly jsou nepoškozené.

Řezný nůž není zdeformovaný.

Řezný nůž je správně namontovaný.

Řezný nůž je správně naostřený.

Řezný nůž je zbaven otřepů. česky 4 Bezpečnostní pokyny 168 0478-111-9655-B– Řezný nůž je správně vyvážený.

Tloušťka a šířka řezného nože není menší, než je minimální hodnota, 19.2.

Je dodržen úhel ostří, 19.2. VAROVÁNÍ

Pokud se součásti řezného nože nenacházejí ve stavu odpovídajícím bezpečnostním poža‐ davkům, mohou se uvolnit a vymrštit. Tento stav může způsobit těžké zranění osob.

Pracujte pouze s nepoškozeným řezným nožem a nepoškozenými montážními sou‐ částmi.

Řezný nůž správně namontujte. ► Řezný nůž správně naostřete. ► V případě, že není zachována alespoň minimální šířka nebo minimální tloušťka: Řezný nůž vyměňte.

Vyvažování řezných nožů svěřujte odbor‐ nému prodejci výrobků STIHL. ► Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.

4.7 Palivo a plnění nádrže

VAROVÁNÍ ■ Tato sekačka na trávu používá jako palivo benzin. Benzin je vysoce hořlavý. Pokud se benzin dostane do styku s otevřeným ohněm nebo horkými předměty, může způsobit požár nebo explozi. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.

Benzin chraňte před nadměrnou teplotou a ohněm. ► Zabraňte rozlití benzinu. ► Pokud dojde k rozlití benzinu: Benzin vytřete hadrem a motor zkoušejte nastarto‐ vat až v momentě, kdy jsou všechny části sekačky na trávu suché.

Nekuřte. ► Palivo do nádrže nelijte v blízkosti ohně. ► Před naléváním paliva do nádrže vypněte motor a počkejte, až vychladne. ► Pokud je třeba nádrž na palivo vyprázdnit: Tuto činnost provádějte venku. ► Motor startujte minimálně 3 m od místa, kde jste nalévali palivo do nádrže. ► Sekačku na trávu s benzinem v nádrži nikdy neuschovávejte v budově. ■ Vdechování benzinových výparů může být pro osoby jedovaté. ► Benzinové výpary nevdechujte. ► Palivo do nádrže nalévejte na dobře odvě‐ traném místě. ■ Během práce se sekačka na trávu zahřívá. Benzin se rozpíná a v palivové nádrži může vzniknout přetlak. Při otvírání uzávěru palivové nádrže může dojít k vystříknutí benzinu. Vystříknutý benzin se může vznítit. Uživatel může být těžce zraněn.

Sekačku na trávu nechte nejdříve vychlad‐ nout, teprve potom otvírejte uzávěr palivové nádrže.

Oděv, který se dostane do styku s benzinem, se může snadněji vznítit. Může tak dojít k těž‐ kému nebo smrtelnému zranění osob a ke vzniku věcných škod.

Pokud se oděv dostane do styku s benzi‐ nem: Oděv si převlékněte. ■ Benzin může představovat ohrožení pro životní prostředí. ► Zabraňte rozlití paliva. ► Benzin odevzdejte v souladu s předpisy k ekologické likvidaci. ■ V případě, že se benzin dostane do styku s pokožkou nebo očima, může dojít k podráž‐ dění pokožky nebo očí.

Vyhýbejte se kontaktu s benzinem. ► V případě, že dojde k zasažení pokožky: Postižená místa pokožky umyjte vydatným množstvím vody a mýdlem.

V případě, že dojde k zasažení očí: Zasa‐ žené oči vyplachujte nejméně po dobu 15 minut vydatným množstvím vody a vyhledejte lékaře.

Zapalování sekačky na trávu vytváří jiskry. Jis‐ kry mohou vylétávat ven, a způsobit tak požár nebo výbuch v okolí, kde se nacházejí snadno vznítitelné nebo výbušné materiály či před‐ měty. Může tak dojít k těžkému nebo smrtel‐ nému zranění osob a ke vzniku věcných škod.

Používejte zapalovací svíčky, které jsou uvedeny v návodu k použití motoru. ► Zapalovací svíčku zašroubujte a dotáhněte. ► Nástrčku zapalovací svíčky pevně zamáč‐ kněte. ■ Pokud je sekačka na trávu naplněna benzi‐ nem, který není vhodný pro motor, může dojít k jejímu poškození.

Používejte čerstvý značkový bezolovnatý benzin. ► Dodržujte pokyny uvedené v návodu k pou‐ žití motoru.

Pokud uživatel správně nenastartuje motor, může nad sekačkou na trávu ztratit kontrolu. Uživatel může být těžce zraněn. 4 Bezpečnostní pokyny česky 0478-111-9655-B 169► Nastartování motoru provádějte způsobem, který je popsán v tomto návodu k použití. ■ V určitých situacích uživatel nemůže pracovat s plným soustředěním. Uživatel může zakop‐ nout, upadnout a těžce se zranit.

Pracujte s klidem a rozvahou. ► Sekejte jen za dobré viditelnosti. Při nepří‐ znivých světelných podmínkách a nedosta‐ tečné viditelnosti se sekačkou na trávu nepracujte.

Sekačku na trávu smí obsluhovat pouze jedna osoba. ► Pozor na překážky. ► Sekačku na trávu nepřevracejte. ► Při práci stůjte pevně na zemi a udržujte rovnováhu. ► Pokud se objeví známky únavy, odpočiňte si. ► V případě sečení ve svahu: sekejte napříč ke spádu svahu. ► Nepracujte na svazích se sklonem nad 25° (46,6 %). ► Pracujete-li v blízkosti svahů, okrajů terénu, příkopů, skládek odpadu a náspů, použí‐ vejte sekačku na trávu mimořádně opatrně.

Dobu práce plánujte vždy tak, abyste se vyhnuli vysokému zatížení po delší časové období.

Jestliže motor běží, vznikají výfukové plyny. Vdechování výfukových plynů může být pro osoby jedovaté.

Výfukové plyny nevdechujte. ► Se sekačkou na trávu pracujte pouze na dobře odvětraném místě. ► Pokud se vyskytnou bolesti hlavy, nevol‐ nost, poruchy vidění, poruchy sluchu nebo závratě: ukončete práci a vyhledejte lékaře.

Pokud uživatel nosí chrániče sluchu a motor běží, je schopen vnímat a vyhodnocovat zvuky pouze omezeně.

Pracujte s klidem a rozvahou. ■ Sekačka na trávu je vybavena zařízením pro zastavení motoru. ► Při uvolnění spínacího oblouku pro sekání se motor a řezný nůž do 3 sekund zastaví. ■ Otáčející se řezný nůž může pořezat uživa‐ tele. Uživatel může být těžce zraněn. ► Stáhněte nástrčku zapalovací svíčky. ► Nikdy se nedotýkejte otáčejícího se řezného nože. ► V případě, že je řezný nůž blokován jakýmkoli předmětem: Vypněte motor. Teprve poté odstraňte pře‐ kážku.

V případě práce bez vlastního pojezdu může dojít k neúmyslnému zapnutí vlastního pojezdu a k uvedení sekačky na trávu do pohybu. Může dojít k vážnému zranění osob a ke vzniku věcných škod.

Spínací oblouk vlastního pojezdu uvádějte v činnost pouze tehdy, má-li být vlastní pojezd zapnut.

V případě, že se sekačka na trávu začne během práce chovat změněným nebo nezvy‐ klým způsobem, může to znamenat, že se nenachází ve stavu odpovídajícím bezpeč‐ nostním požadavkům. Může dojít k vážnému zranění osob a ke vzniku věcných škod.

Ukončete práci a vyhledejte odborného pro‐ dejce výrobků STIHL. ■ Sekačka na trávu může během práce způso‐ bovat vznik vibrací. ► Používejte pracovní rukavice. ► Dělejte si pracovní přestávky. ► Pokud se objeví příznaky poruchy krevního oběhu: vyhledejte lékaře. ■ Sledujte sečenou plochu a dávejte pozor na překážky. Pokud během práce dojde k nárazu řezného nože na cizí předmět, může dojít k vymrštění tohoto předmětu nebo některých jeho částí vysokou rychlostí. Může tak dojít ke zranění osob a ke vzniku věcných škod. ► Odstraňte z oblasti práce cizí před‐ měty jako kameny, klacky, dráty, hračky nebo jiné věci. Skryté před‐ měty, které nelze odstranit, označte.

Řezný nůž se otáčí ještě po určitou krátkou dobu od uvolnění spínacího oblouku pro sečení. Může dojít k vážnému zranění. ► Počkejte, dokud se řezný nůž nepře‐ stane otáčet. ■ V případě, že otáčející se řezný nůž narazí na tvrdý předmět, mohou následkem tohoto nárazu vzniknout jiskry. Jiskry mohou způsobit požár v okolí, kde se nacházejí snadno vzníti‐ telné materiály nebo předměty. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.

Nepracujte v prostředí, ve kterém se nachá‐ zejí snadno vznítitelné materiály. ■ Pokud je sekačka na trávu odstavena na nakloněných plochách, může se neplánovaně rozjet. Může tak dojít ke zranění osob a ke vzniku věcných škod.

Sekačku na trávu nechávejte stát pouze na rovné ploše, odkud se nemůže sama rozjet. ■ Pokud jsou na vodicím držadle připevněné předměty, může se sekačka na trávu vlivem česky 4 Bezpečnostní pokyny 170 0478-111-9655-Bpřidané zátěže převrátit. Může tak dojít ke zra‐ nění osob a ke vzniku věcných škod. ► Na vodicí držadlo neupevňujte žádné před‐ měty. NEBEZPEČÍ

V případě práce v okolí elektrických vedení, která jsou pod napětím, může řezný nůž přijít do styku s těmito vedeními a způsobit jejich poškození. Může dojít k vážnému zranění nebo usmrcení uživatele.

Nepracujte v blízkosti elektrického vedení. ■ Při práci za bouřky může být uživatel zasažen bleskem. Může dojít k vážnému zranění nebo usmrcení uživatele.

Při bouřce: Nepracujte. ■ Při práci za deště může uživatel uklouznout. Může dojít k vážnému zranění nebo usmrcení uživatele.

Pokud prší: Nepracujte.

VAROVÁNÍ ■ Během přepravy se sekačka na trávu může převrátit nebo uvést do pohybu. Může tak dojít ke zranění osob a ke vzniku věcných škod.

Vypněte motor. ► Počkejte, dokud se řezný nůž nepře‐ stane otáčet. ► Stáhněte nástrčku zapalovací svíčky. ► Sekačku na trávu zajistěte na vhodné úlo‐ žné ploše pomocí upínacích popruhů, řemenů nebo sítě tak, aby se nemohla pře‐ vrátit ani pohybovat.

Poté, co motor běžel, může být tlumič výfuku a motor horký. Uživatel se může při přepravě popálit.

Sekačku na trávu posunujte. ■ Sekačka na trávu je těžká. Pokud uživatel pře‐ náší sekačku na trávu sám, může při tom utrpět zranění.

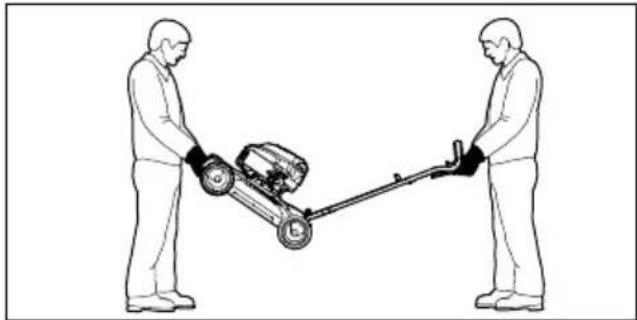

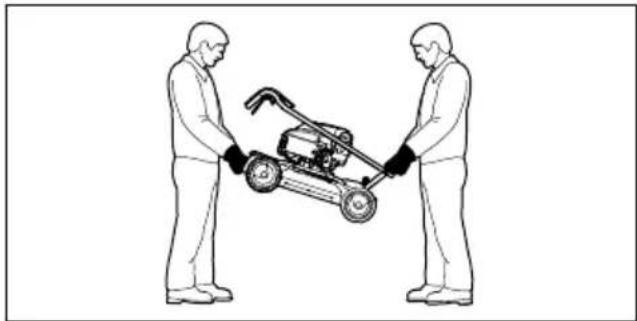

Používejte pracovní rukavice. ► Sekačku na trávu je třeba přenášet ve dvou.

Děti nedokážou rozpoznat a posoudit nebez‐ pečí, která jsou se sekačkou na trávu spojena. Může dojít k vážnému zranění dětí.

Vypněte motor. ► Sekačku na trávu uchovávejte mimo dosah dětí. ► Sekačku na trávu uchovávejte v čistotě a suchu. ■ Pokud je sekačka na trávu na šikmém povrchu, může se neplánovaně rozjet. Může tak dojít ke zranění osob a ke vzniku věcných škod.

Sekačku na trávu odstavujte jen na rovných plochách.

4.11 Čištění, údržba a opravy

VAROVÁNÍ ■ Pokud během čištění, údržby nebo oprav běží motor, může dojít k těžkému zranění osob a ke vzniku věcných škod.

Vypněte motor. ► Počkejte, dokud se řezný nůž nepře‐ stane otáčet. ► Stáhněte nástrčku zapalovací svíčky. ■ Pokud během provádění čištění, údržby nebo opravy běží motor, může se nechtěně zapnout vlastní pojezd. Může dojít k vážnému zranění osob a ke vzniku věcných škod.

Vypněte motor. ► Stáhněte nástrčku zapalovací svíčky. ■ Poté, co motor běžel, může být tlumič výfuku a motor horký. Může dojít k popálení osob. ► Čekejte, dokud tlumič výfuku a motor nevy‐ chladnou. ■ Použití agresivních čisticích prostředků a čištění proudem vody nebo pomocí ostrých předmětů může způsobit poškození sekačky na trávu nebo řezného nože. Pokud se čištění sekačky na trávu nebo řezného nože nepro‐ vádí správným způsobem, nelze již zajistit bezpečnou funkci součástí a bezpečnostní zařízení mohou být vyřazena z činnosti. Může dojít k vážnému zranění. 4 Bezpečnostní pokyny česky 0478-111-9655-B 171► Sekačku na trávu a řezný nůž čistěte způ‐ sobem, který je popsán v tomto návodu k použití, 15.2.

Pokud se údržba nebo oprava sekačky na trávu nebo řezného nože neprovádí správným způsobem, nelze již zajistit bezpečnou funkci součástí a bezpečnostní zařízení mohou být vyřazena z činnosti. Tento stav může způsobit těžké zranění nebo usmrcení osob.

Opotřebované nebo poškozené díly vyměňte. ► V případě, že je nutno provést údržbu nebo opravu sekačky na trávu: vyhledejte odbor‐ ného prodejce výrobků STIHL.

Údržbu řezného nože provádějte způso‐ bem, který je popsán v tomto návodu k pou‐ žití.

Při čištění, údržbě nebo opravě řezného nože může uživatel přijít do styku s ostrými řeznými hranami. Může dojít ke zranění uživatele.

Používejte pracovní rukavice vyrobené z odolného materiálu. ■ Při ostření se řezný nůž může silně zahřát. Uživatel se může popálit. ► Počkejte, až řezný nůž vychladne. ► Používejte pracovní rukavice vyrobené z odolného materiálu. 5 Příprava sekačky na trávu k použití

5.1 Příprava sekačky na trávu

k použití Před zahájením práce musí být provedeny násle‐ dující kroky: ► Ujistěte se, že následující součásti jsou v bez‐ pečném technickém stavu:

Sekačku na trávu vyčistěte, 15.2.

Zkontrolujte řezný nůž, 10.2.

Doplňte motorový olej, 6.2.

Vyklopte a nastavte vodicí držadlo, 8.1.

Doplňte do sekačky na trávu palivo, 7.1.

Nastavte výšku sečení, .

Zkontrolujte ovládací prvky, 10.1. ► Pokud tyto kroky nelze provést: sekačku na trávu nepoužívejte a vyhledejte odborného prodejce výrobků STIHL. 6 Smontování sekačky na trávu

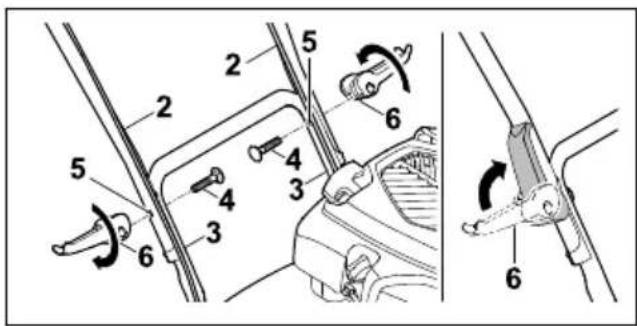

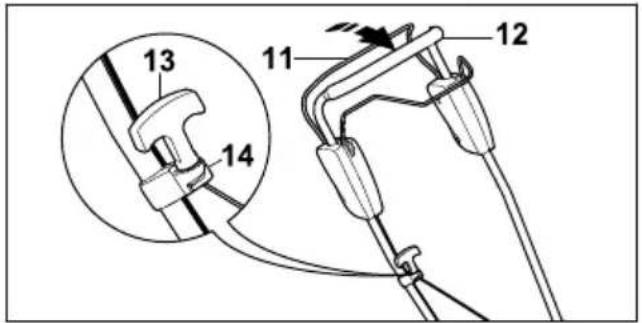

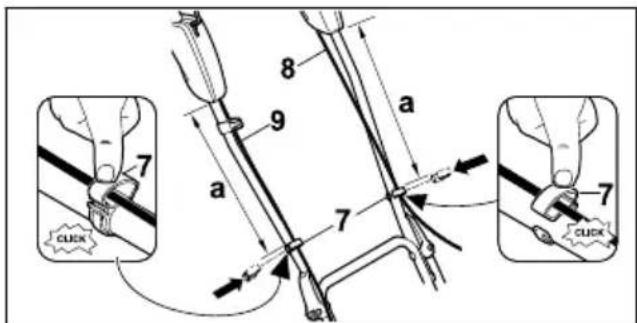

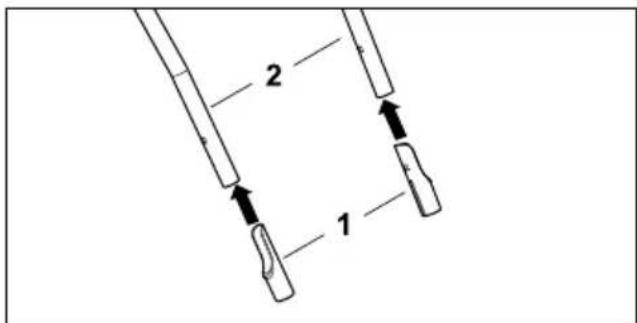

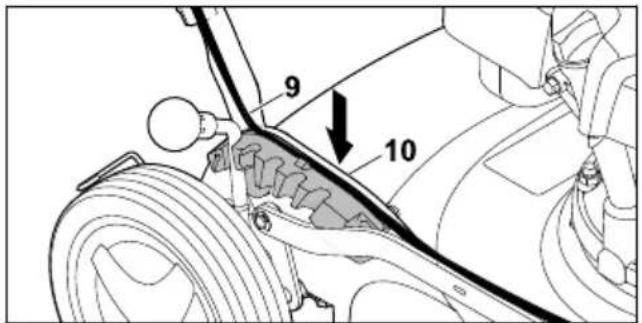

6.1 Montáž vodicího držadla

► Vypněte motor. ► Stáhněte nástrčku zapalovací svíčky. ► Sekačku na trávu postavte na rovnou plochu. ► Ochranná pouzdra (1) nasuňte dlouhou stra‐ nou směřující dovnitř na horní díl vodicího držadla (2). ► Horní díl vodicího držadla (2) držte na spod‐ ním díle vodicího držadla (3) tak, aby lícovaly otvory. ► Šrouby (4) zasuňte zevnitř směrem ven skrz otvory (5). ► Zašroubujte rychloupínací páky (6) na šrouby (4) a sklopte je směrem nahoru, tak aby rychloupínací páky (6) těsně přiléhaly k vodi‐ címu držadlu. ► Příchytky kabelu (7) nacvakněte na horní díl vodicího držadla. ► Lanka (8 a 9) vložte do příchytek kabelu (7). ► Příchytky kabelu (7) zavřete a nechte zaklap‐ nout výstupek. česky 5 Příprava sekačky na trávu k použití 172 0478-111-9655-B► Lanko pro zastavení motoru (8) připevněte pří‐ chytkou kabelu (7) k levému hornímu dílu vodicího držadla ve vzdálenosti a = 42–44 cm. ► Lanko vlastního pojezdu (9) připevněte pří‐ chytkou kabelu (7) k pravému hornímu dílu vodicího držadla ve vzdálenosti a = 42–44 cm. ► Lanko vlastního pojezdu (9) zamáčkněte do vedení (10) na aretačním segmentu. ► Spínací oblouk pro sečení (11) přimáčkněte k vodicímu držadlu (12) a držte zmáčknutý. ► Rukojeť startéru (13) pomalu vytahujte ve směru vedení lanka (14). ► Rukojeť startéru (13) zavěste do vedení lanka (14). ► Uvolněte spínací oblouk pro sečení (11). ► Znovu nasaďte nástrčku zapalovací svíčky.

6.2 Doplnění motorového oleje

Motorový olej promazává a chladí motor. Specifikace motorového oleje a plnicí množství jsou uvedeny v návodu k použití motoru. UPOZORNĚNÍ ■ Při dodání je sekačka bez náplně motorového oleje. Nastartování motoru bez motorového oleje nebo s příliš malým množstvím motoro‐ vého oleje může sekačku na trávu poškodit.

Před každým startem zkontrolujte stav motorového oleje a v případě potřeby moto‐ rový olej doplňte. ► Motorový olej plňte podle návodu k použití pří‐ slušného motoru. 7 Doplnění paliva do sekačky na trávu

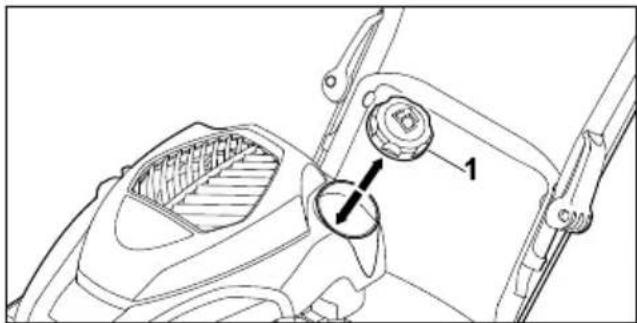

7.1 Doplnění paliva do sekačky na

trávu UPOZORNĚNÍ ■ Pokud není do sekačky na trávu doplněno správné palivo, může dojít k jejímu poškození. ► Postupujte podle pokynů návodu k použití motoru. ► Vypněte motor. ► Sekačku na trávu postavte na rovnou plochu. ► Oblast okolo uzávěru palivové nádrže očistěte vlhkým hadrem. ► Uzávěrem palivové nádrže (1) otáčejte tak dlouho proti směru hodinových ručiček, dokud ho nelze sundat. ► Sundejte uzávěr palivové nádrže. ► Pomocí vhodného trychtýře doplňte palivo, tak aby sahalo maximálně 15 mm pod okraj pali‐ vové nádrže. ► Nasaďte uzávěr palivové nádrže na palivovou nádrž. ► Uzávěrem palivové nádrže otáčejte ve směru hodinových ručiček a pevně dotáhněte rukou. Palivová nádrž je zavřená. 8 Nastavení sekačky na trávu pro uživatele

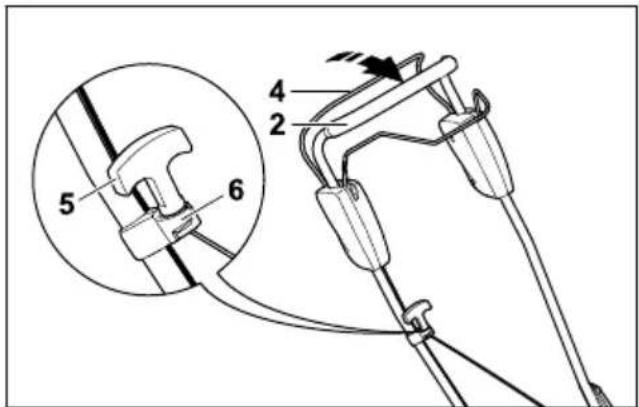

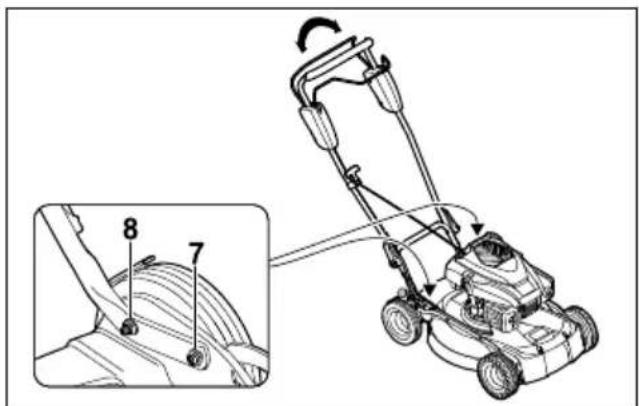

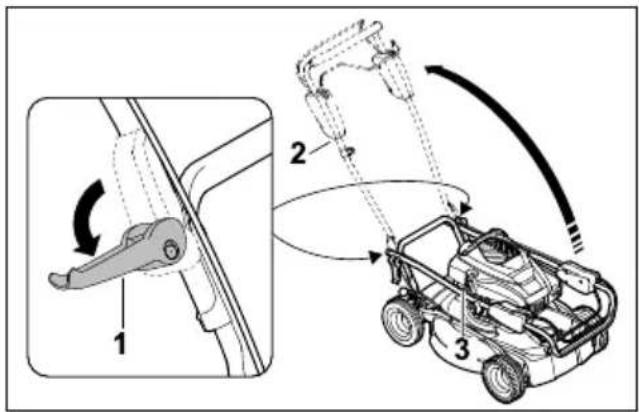

8.1 Vyklopení a nastavení vodicího

držadla ► Vypněte motor. ► Stáhněte nástrčku zapalovací svíčky. ► Sekačku na trávu postavte na rovnou plochu. 7 Doplnění paliva do sekačky na trávu česky 0478-111-9655-B 173► Rychloupínací páku (1) vlevo a vpravo uvol‐ něte. ► Při vyklápění vodicího držadla (2) dbejte na to, aby se nepřiskřípla lanka (3). ► Rychloupínací páku (1) vlevo a vpravo utáh‐ něte. Vodicí držadlo (2) je pevně spojeno se sekač‐ kou na trávu. ► Spínací oblouk pro sečení (4) přimáčkněte k vodicímu držadlu (2) a držte zmáčknutý. ► Rukojeť startéru (5) pomalu vytahujte ve směru vedení lanka (6). ► Rukojeť startéru (5) zavěste do vedení lanka (6). ► Uvolněte spínací oblouk pro sečení (4). ► Znovu nasaďte nástrčku zapalovací svíčky. ► Uvolněte matice (7 + 8). ► Pohybem vodicího držadla nahoru a dolů nastavte polohu pro ovládání a podržte. ► Dotáhněte matice (7 + 8). Vodicí držadlo je pevně spojeno se sekačkou na trávu.

8.2 Složení vodicího držadla

Při přepravě nebo uskladnění lze vodicí držadlo kvůli úspoře místa složit. ► Vypněte motor. ► Stáhněte nástrčku zapalovací svíčky. ► Sekačku na trávu postavte na rovnou plochu. ► Spínací oblouk pro sečení přimáčkněte k vodi‐ címu držadlu a držte ho zmáčknutý. ► Rukojeť startování vyhákněte z vedení lanka a veďte pomalu zpět směrem k motoru. ► Uvolněte spínací oblouk pro sečení. ► Držte pevně vodicí držadlo a uvolněte matky šroubení vodicího držadla. ► Vodicí držadlo překlopte směrem dopředu. 9 Startování a vypínání motoru

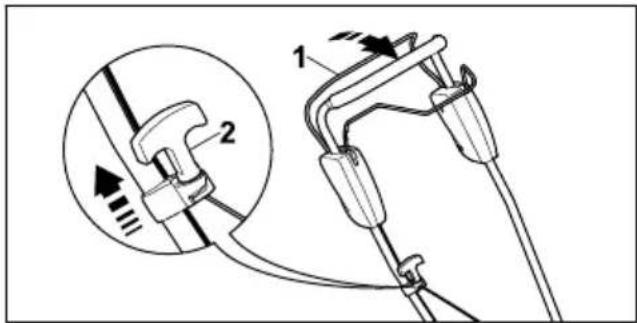

9.1 Nastartování motoru

► Sekačku na trávu postavte na rovnou plochu. ► Spínací oblouk pro sečení (1) přimáčkněte levou rukou k vodicímu držadlu a držte. ► Rukojeť startování (2) vytahujte pomalu pra‐ vou rukou až po citelný odpor. ► Rychle zatáhněte za rukojeť startéru (2) a veďte ji zpět, dokud se motor nerozeběhne. ► Pokud motor nenaskočí: Postupujte podle pokynů návodu k použití motoru.

► Sekačku na trávu postavte na rovnou plochu. ► Uvolněte spínací oblouk pro sečení. Motor se vypne. ► Opusťte uživatelskou pozici. 10 Kontrola sekačky na trávu

10.1 Kontrola ovládacích prvků

Spínací oblouk pro sečení a spínací oblouk pro vlastní pojezd ► Vypněte motor. česky 9 Startování a vypínání motoru 174 0478-111-9655-B► Přitáhněte spínací oblouk pro sečení a spínací oblouk pro vlastní pojezd až na doraz ve směru k vodicímu držadlu a opět pusťte. ► V případě, že spínací oblouk pro sečení nebo spínací oblouk pro vlastní pojezd jdou těžko nebo se nevracejí účinkem pružiny do výchozí polohy: Sekačku na trávu nepoužívejte a vyhledejte odborného prodejce výrobků STIHL. Spínací oblouk pro sečení nebo spínací oblouk pro vlastní pojezd je vadný.

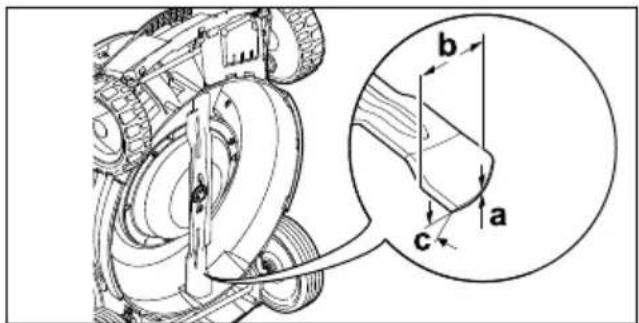

10.2 Kontrola řezného nože

► Vypněte motor. ► Stáhněte nástrčku zapalovací svíčky.

Odstavte sekačku na trávu, 15.1. ► Změřte následující:

úhel ostří c ► V případě, že není zachována alespoň mini‐ mální šířka nebo minimální tloušťka: řezný nůž vyměňte, 19.2. ► V případě, že není dodržen úhel ostří: řezný nůž naostřete, 19.2. ► Pokud přetrvávají nejasnosti: vyhledejte odborného prodejce výrobků STIHL. 11 Práce se sekačkou na trávu

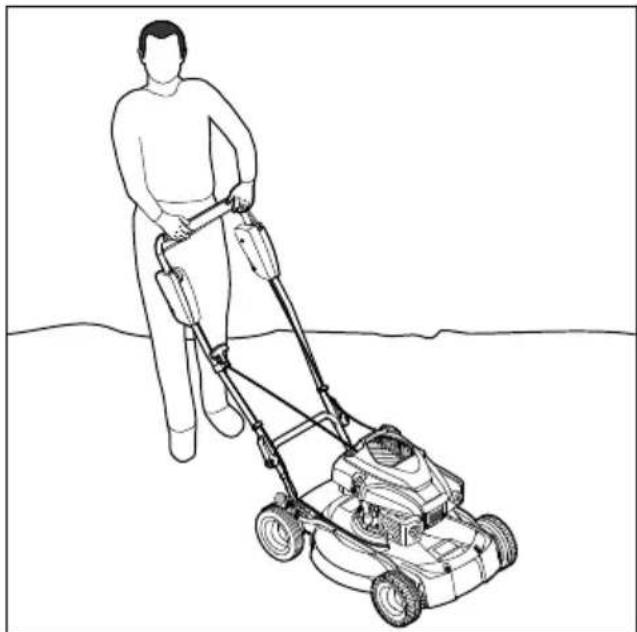

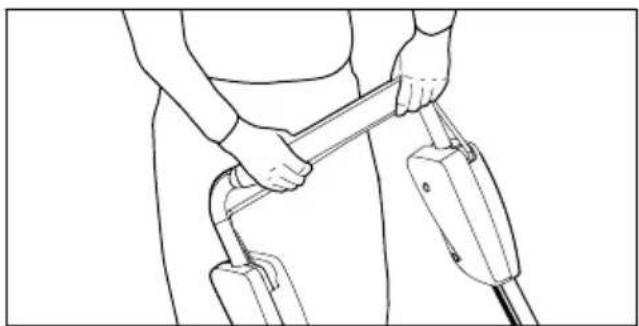

11.1 Držení a vedení sekačky na

trávu ► Vodicí držadlo je třeba pevně držet oběma rukama tak, že ho palce obepínají.

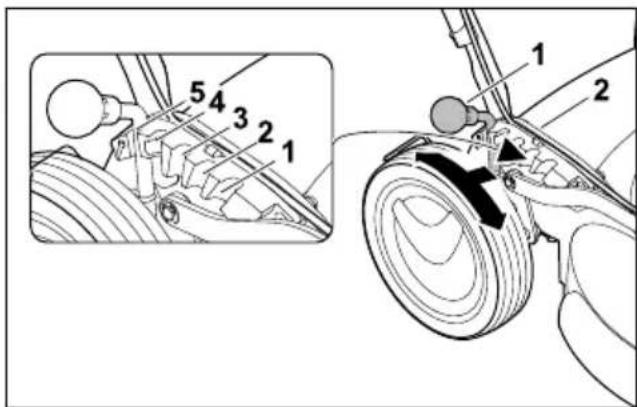

11.2 Nastavení výšky sečení

Lze nastavovat 5 výšek sečení:

poloha 5 = 70 mm Nastavení výšky sečení ► Vypněte motor. Řezný nůž se nesmí otáčet. ► Sekačku na trávu postavte na rovnou plochu. ► Páku (1) stlačte směrem ven k zadnímu kolu a podržte. ► Páku (1) nastavte do požadované polohy (2) a nechte zaklapnout.

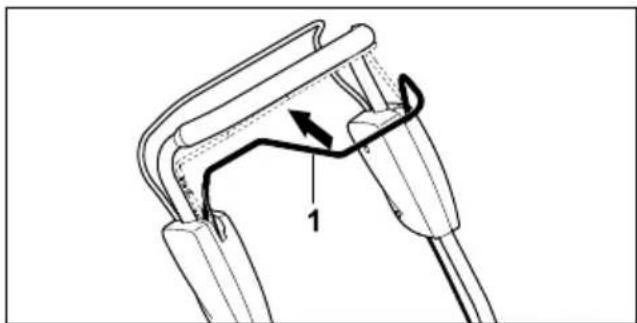

11.3 Zapnutí a vypnutí vlastního

11.3.1 Zapnutí vlastního pojezdu

► Sekačku na trávu postavte na rovnou plochu. ► Nastartujte motor. ► Přitáhněte spínací oblouk pro vlastní pojezd (1) až na doraz ve směru k vodicímu držadlu a podržte jej tak, aby palec ruky obemknul vodicí držadlo. Sekačka na trávu se rozjede.

11.3.2 Vypnutí vlastního pojezdu

► Uvolněte spínací oblouk pro vlastní pojezd. ► Počkejte, než sekačka na trávu zůstane stát. 11 Práce se sekačkou na trávu česky 0478-111-9655-B 17511.4 Mulčování Při mulčování se rozvolněná tráva působením silného proudu vzduchu v prostoru rotujícího nože ještě několikrát rozseká a poté se foukáním vzduchu vrací zpět do travního drnu. Posečená hmota zůstává ležet na travní ploše, kde snadno zetleje a slouží jako přírodní hnojivo. Pěkného a hustého trávníku lze dosáhnout častým mulčo‐ váním, při kterém by se měla sekat jedna třetina výšky trávy. Předpoklady dobrého výsledku mulčování:

Četnost: Na jaře (hlavní období růstu) mini‐ málně 2krát týdně, v létě a na podzim 1krát týdně.

Sekejte pokud možno suchý trávník.

Používejte správně naostřené řezné nože.

Volte nízkou rychlost vlastního pojezdu.

Měňte směr sečení a dbejte na to, aby se okraje posečených pruhů překrývaly.

Velmi vysokou trávu sekejte vždy postupně. ► V případě, že se pracuje se zapnutým vlast‐ ním pojezdem: Pohybujte se se sekačkou na trávu dopředu a mějte ji pod kontrolou. ► V případě, že se pracuje s vypnutým vlastním pojezdem: Pohybujte se se sekačkou na trávu pomalu dopředu a mějte ji pod kontrolou. 12 Po skončení práce

12.1 Po ukončení práce

► Vypněte motor. ► V případě, že je sekačka na trávu mokrá: Nechte sekačku na trávu uschnout. ► Sekačku na trávu očistěte. 13 Přeprava

13.1 Přeprava sekačky na trávu

► Vypněte motor. Řezný nůž se nesmí otáčet. ► Stáhněte nástrčku zapalovací svíčky. Pohyb se sekačkou na trávu ► Pohybujte se se sekačkou na trávu pomalu dopředu a mějte ji pod kontrolou. Přenášení sekačky na trávu ► Používejte pracovní rukavice vyrobené z odol‐ ného materiálu. ► V případě, že sekačku na trávu přenášíte s rozloženým vodicím držadlem: ► Sekačku na trávu je třeba přenášet tak, že ji oběma rukama pevně drží jedna osoba za transportní držadlo vpředu a druhá osoba oběma rukama za vodicí držadlo. ► Sekačku na trávu musí zvedat a přenášet dvě osoby. ► V případě, že sekačku na trávu přenášíte se složeným vodicím držadlem: ► Složte vodicí držadlo. ► Sekačku na trávu je třeba přenášet tak, že ji oběma rukama pevně drží jedna osoba za transportní držadlo vpředu a druhá osoba oběma rukama za transportní držadlo vzadu. ► Sekačku na trávu musí zvedat a přenášet dvě osoby. Přeprava sekačky na trávu vozidlem ► Zajistěte stojící sekačku na trávu tak, aby se nemohla převrátit ani pohnout. česky 12 Po skončení práce 176 0478-111-9655-B14 Skladování

14.1 Uskladnění sekačky na trávu

► Vypněte motor a nechte jej vychladnout. ► Stáhněte nástrčku zapalovací svíčky. ► Sekačku na trávu uskladněte tak, aby byly spl‐ něny následující podmínky:

Sekačka na trávu je mimo dosah dětí.

Sekačka na trávu je čistá a suchá.

Sekačka na trávu se nemůže převrátit.

Sekačka na trávu nemůže odjet z místa. V případě, že sekačka na trávu zůstane ulo‐ žena déle než 3 měsíce: ► Palivovou nádrž vyjezděte. ► nechte palivovou nádrž vyčistit odborným prodejcem STIHL; ► Vyměňte motorový olej, jak je uvedeno v návodu k použití příslušného motoru. ► Vyšroubujte zapalovací svíčku. VAROVÁNÍ ■ Pokud je vytažená nástrčka zapalovací svíčky a dojde k vytažení rukojeti startéru, mohou ven odletovat jiskry. Jiskry mohou způsobit požár nebo výbuch v okolí, kde se nacházejí snadno vznítitelné nebo výbušné materiály či předměty. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod. ► Nástrčku zapalovací svíčky odložte mimo otvor zapalovací svíčky. ► Rukojeť startéru několikrát vytáhněte a vraťte zpět. ► Zapalovací svíčku zašroubujte a dotáhněte. 15 Čištění

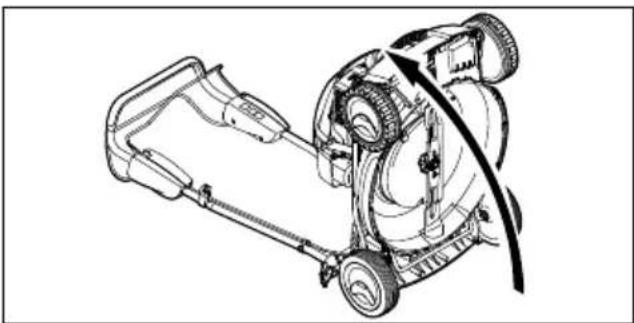

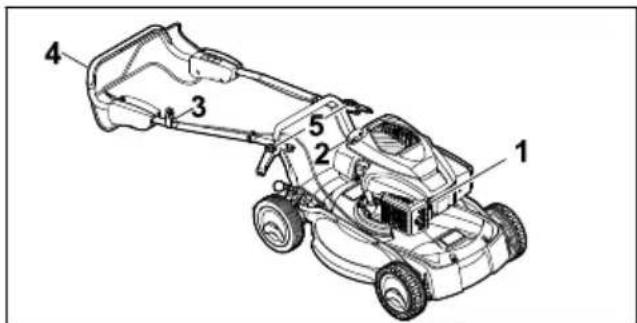

15.1 Postavení sekačky na trávu

► Palivovou nádrž vyjezděte. Motor se zastaví. ► Sekačku na trávu postavte na rovnou plochu.

Výšku sečení nastavte do polohy 1, 11.2. ► Stáhněte nástrčku zapalovací svíčky (1). ► Rukojeť startéru (2) vyhákněte z vedení lanka (3). ► Pevně přidržte vodicí držadlo (4) a otevřete rychloupínací páky (5). ► Vodicí držadlo (4) položte směrem dozadu. ► Postavte sekačku na trávu naklopením dozadu.

15.2 Čištění sekačky na trávu

► Vypněte motor. ► Sekačku na trávu nechte vychladnout. ► Vytáhněte nástrčku zapalovací svíčky. ► K čištění sekačky na trávu použijte vlhkou tka‐ ninu. ► K vyčištění větracích otvorů použijte štětec. ► Sekačku na trávu postavte. ► Oblast okolo řezného nože i samotný řezný nůž očistěte pomocí dřevěné tyče, měkkého kartáče nebo vlhké tkaniny. 16 Údržba

16.1 Intervaly údržby

Intervaly údržby závisí na okolních podmínkách a pracovních podmínkách. Společnost STIHL doporučuje následující intervaly údržby: Motor ► Údržbu motoru provádějte tak, jak je uvedeno v návodu k použití příslušného motoru. Sekačka na trávu ► Sekačku na trávu nechte každý rok zkontrolo‐ vat u odborného prodejce výrobků STIHL.

16.2 Demontáž a montáž řezného

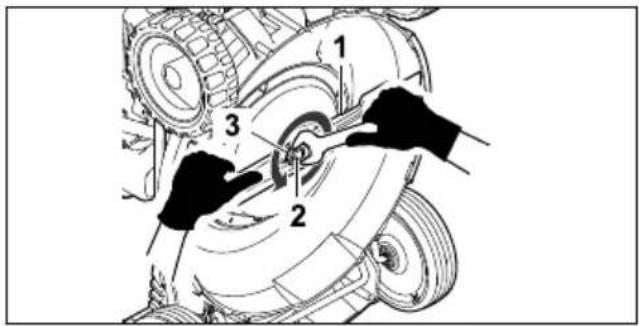

16.2.1 Demontáž řezného nože

► Vypněte motor. ► Stáhněte nástrčku zapalovací svíčky. ► Sekačku na trávu postavte. 14 Skladování česky 0478-111-9655-B 177► Řezný nůž (1) pevně držte. ► Vyšroubujte šroub (2) a vyjměte ho spolu s podložkou (3). ► Sundejte řezný nůž (1). ► Šroub (2) a podložku (3) vyhoďte. Při montáži řezného nože (1) použijte nový šroub a novou podložku.

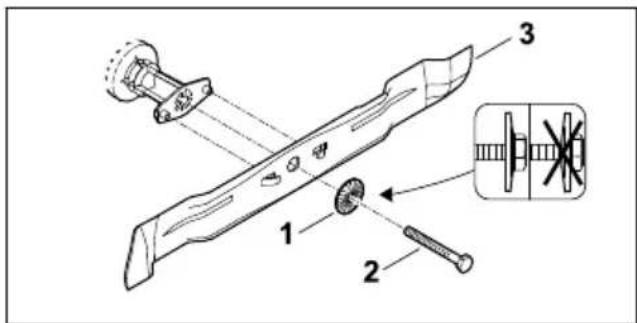

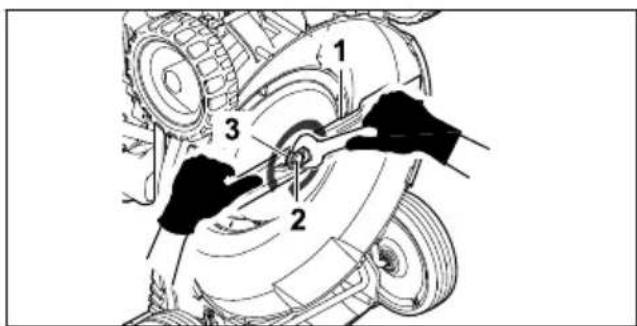

16.2.2 Montáž řezného nože

► Vypněte motor. ► Stáhněte nástrčku zapalovací svíčky. ► Sekačku na trávu postavte. ► Novou podložku (1) nasaďte na nový šroub (2). ► Na závit šroubu (2) naneste přípravek na zaji‐ štění závitů Loctite 243. ► Řezný nůž (3) nasaďte tak, aby výstupky na dosedací ploše zapadly do vybrání v řezném noži (3). ► Zašroubujte šroub (2) společně s podlož‐ kou (1). ► Řezný nůž (3) pevně držte. ► Šroub (2) utáhněte momentem 65 Nm.

16.3 Ostření a vyvažování řezného

nože Správné ostření a vyvažování řezného nože vyžaduje značnou zručnost. Společnost STIHL doporučuje, aby provádění postupů ostření a vyvažování řezného nože bylo svěřováno odbornému prodejci výrobků STIHL. VAROVÁNÍ ■ Řezné hrany řezného nože jsou ostré. Uživa‐ tel se může pořezat. ► Při práci noste pracovní rukavice z odol‐ ného materiálu. ► Vypněte motor. ► Vytáhněte nástrčku zapalovací svíčky. ► Sekačku na trávu postavte. ► Vymontujte řezný nůž. ► Proveďte naostření řezného nože. Při tomto postupu je nutno dodržet úhel ostří a provádět ochlazování řezného nože, 19.2. Během ostření nesmí docházet k modrání materiálu řezného nože. ► Namontujte řezný nůž. ► Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL. 17 Oprava

17.1 Oprava sekačky na trávu

Uživatel nemůže provádět opravy sekačky na trávu a řezného nože vlastními silami. ► V případě, že dojde k poškození sekačky na trávu nebo nože: Sekačku na trávu nebo nůž nepoužívejte a vyhledejte odborného prodejce výrobků STIHL. ► V případě, že jsou štítky s bezpečnostními upozorněními nečitelné nebo poškozené: Nechejte štítky s bezpečnostními upozorně‐ ními vyměnit odborným prodejcem výrobků STIHL. česky 17 Oprava 178 0478-111-9655-B18 Odstranění poruch

18.1 Odstraňování poruch sekačky na trávu

Porucha Příčina Opatření Motor nelze spustit. Spínací oblouk pro sečení není stisknutý. ► Motor nastartujte způsobem, který je popsán v tomto návodu k použití. Palivová nádrž je prázdná. ► Do palivové nádrže sekačky na trávu dolijte palivo. Je ucpáno palivové potrubí. ► Vyhledejte odborného prodejce výrobků STIHL. V nádrži je špatné, znečištěné nebo staré palivo. ► Používejte čerstvý značkový bezolovnatý benzin. Vzduchový filtr je znečištěný. ► Vyhledejte odborného prodejce výrobků STIHL. Nástrčka zapalovací svíčky je vytažena ze zapalovací svíčky nebo je v nástrčce špatně upev‐ něn kabel zapalování. ► Upevněte nástrčku zapalovací svíčky. ► Zkontrolujte spojení mezi kabelem zapalování a nástrčkou. Zakarbonovaná nebo poško‐ zená zapalovací svíčka či nesprávná vzdálenost elektrod. ► Zapalovací svíčku vyčistěte nebo vyměňte. ► Nastavte správnou vzdálenost elektrod. Odpor proti pohybu řezného nože je příliš velký. ► Nastavte větší výšku sečení. ► Motor startujte v nižší trávě. Obtížné spouštění nebo pokles výkonu spalo‐ vacího motoru. Ucpaná žací skříň sekačky. Sekačku na trávu očistěte. Je nastavena příliš nízká výška sečení nebo je příliš velká rych‐ lost pojezdu při sečení. Upravte výšku sečení nebo sekejte pomaleji. V palivové nádrži a v karburá‐ toru se nachází voda nebo je karburátor ucpaný. Palivovou nádrž vyprázdněte, vyčistěte palivové pot‐ rubí a karburátor. Znečištěná palivová nádrž. Vyhledejte odborného prodejce výrobků STIHL. Vzduchový filtr je znečištěný. Vyhledejte odborného prodejce výrobků STIHL. Zakarbonovaná zapalovací sví‐ čka. Zapalovací svíčku vyčistěte nebo vyměňte. Vysoká tep‐ lota motoru. Příliš málo motorového oleje v motoru. Motorový olej doplňte nebo vyměňte tak, jak je pop‐ sáno v návodu k použití příslušného motoru. Zanesená chladicí žebra. Sekačku na trávu očistěte. Sekačka na trávu silně vibruje. Poškozený řezný nůž. Řezný nůž vyměňte. Řezný nůž není správně namontovaný. Namontujte řezný nůž. Tráva není sečena čistě. Řezný nůž je tupý nebo opotřebovaný. Řezný nůž naostřete nebo vyměňte. 19 Technická data

zdvihový objem: 149 cm³

výkon: 2,2 kW (3,0 HP) při 2800 min

otáčky: 2800 ot./min

maximální obsah palivové nádrže: 1400 cm³ (1,4 l)

šířka záběru při sečení: 53 cm

Minimální tloušťka a: 2,5 mm

Minimální šířka b: 55 mm 18 Odstranění poruch česky 0478-111-9655-B 179– Úhel ostří = 30°

19.3 Hodnoty zvuku a vibrací

Hodnota K pro hladinu akustického tlaku činí 2 dB(A). Hodnota K pro hladinu akustického výkonu činí 2,2 dB(A). Hodnota K pro hodnoty vibrace činí 1,6 m/s².

měřená podle normy EN ISO 5395-2: 79 dB(A)

Garantovaná hladina akustického výkonu L WAd měřená podle směrnice 2000/14/ EC / S.I. 2001/1701: 93 dB(A)

měřená podle norem EN 12096, EN 20643, EN ISO 5395-2, vodicí držadlo: 3,2 m/s² Informace o plnění požadavků směrnice o vibra‐ cích při práci 2002/44/EC a S.I. 2005/1093 lze najít na www.stihl.com/vib .

REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií. Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach . 20 Náhradní díly a příslušen‐ ství

20.1 Náhradní díly a příslušenství

Tyto symboly označují originální náhradní díly STIHL a originální příslu‐ šenství STIHL. STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL. Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu fir‐ mou STIHL posouzeny ohledně jejich spolehli‐ vosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití. Originální náhradní díly STIHL a originální příslu‐ šenství STIHL jsou k dostání u odborného pro‐ dejce výrobků STIHL.

20.2 Důležité náhradní díly

Firma STIHL v žádném případě neodpovídá za škody na zdraví nebo materiální škody, které byly způsobené použitím neschválených montá‐ žních nebo náhradních dílů.

Řezný nůž: 6383 702 0100

Informace týkající se likvidace obdržíte u odbor‐ ného prodejce STIHL. ► Sekačku na trávu, řezný nůž, benzin, moto‐ rový olej, příslušenství i obaly je nutno zlikvi‐ dovat způsobem, který je v souladu s předpisy a šetrný k životnímu prostředí. 22 Prohlášení o konfor‐ mitě EU

22.1 Sekačka na trávu STIHL

RM 4.0 RT STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Rakousko prohlašuje na svoji výhradní odpovědnost, že

výrobek: sekačka na trávu

výrobní značka: STIHL

šířka záběru při sečení: 53 cm

sériové identifikační číslo: 6383 splňuje příslušná nařízení směrnic 2000/14/EC, 2006/42/EC, 2014/30/EU a 2011/65/EU a byla vyvinuta a vyrobena v souladu s následujícími normami platnými vždy k datu výroby: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982. Zapojený oznámený subjekt: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, Německo Při zjišťování měřené a zaručené hladiny aku‐ stického výkonu bylo postupováno podle pří‐ lohy VIII směrnice 2000/14/EC.

Naměřená hladina akustického výkonu: 91,2 dB(A)

Garantovaná hladina akustického výkonu: 93 dB(A) Technické dokumenty jsou uloženy u společnosti STIHL Tirol GmbH. Rok výroby a číslo stroje jsou uvedeny na sekačce na trávu. V Langkampfenu dne 2. 1. 2020 STIHL Tirol GmbH v zastoupení česky 20 Náhradní díly a příslušenství 180 0478-111-9655-BMatthias Fleischer, vedoucí odboru výzkumu a vývoje v zastoupení Sven Zimmermann, vedoucí kvality 23 Adresy

23.1 Hlavní sídlo firmy STIHL

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 Distribuční společnosti STIHL
