| Produkttyp | Benzin-Rasenmäher |
| Marke | STIHL |
| Modell | RM 4 RT |
| Motor | Kohler HD675, 4-Takt, 149 cm³ |
| Leistung | 2,2 kW (3,0 PS) bei 2800 U/min |
| Schnittbreite | 53 cm |
| Schnitthöhe | 5 Stufen von 30 bis 70 mm |
| Tankinhalt | 1,4 L |
| Gewicht | 35 kg |
| Antriebsart | Selbstfahrend (Bügelsteuerung) |
| Mulchen | Ja, integriert |
| Garantierter Schallleistungspegel | 93 dB(A) |
| Schalldruckpegel | 79 dB(A) |
| Vibrationspegel (Griff) | 3,20 m/s² |
| Kraftstoff | Bleifreies Benzin |
| Motoröl | Siehe Handbuch des Motors Kohler HD675 |
| Messer | Stahl, Dicke min. 2,5 mm, Breite min. 55 mm |
| Ersatzmesser-Referenz | 6383 702 0100 |
| Messerbefestigung | Schraube 9008 319 9075, Unterlegscheibe 0000 702 6600 |
| Lenker | Klappbar für Aufbewahrung |
Häufig gestellte Fragen - RM 4 RT STIHL
Benutzerfragen zu RM 4 RT STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Rasenmäher kostenlos im PDF-Format! Finden Sie Ihr Handbuch RM 4 RT - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RM 4 RT von der Marke STIHL.
BEDIENUNGSANLEITUNG RM 4 RT STIHL
2 - 18 Gebrauchsanleitung
18 - 34 Instruction Manual

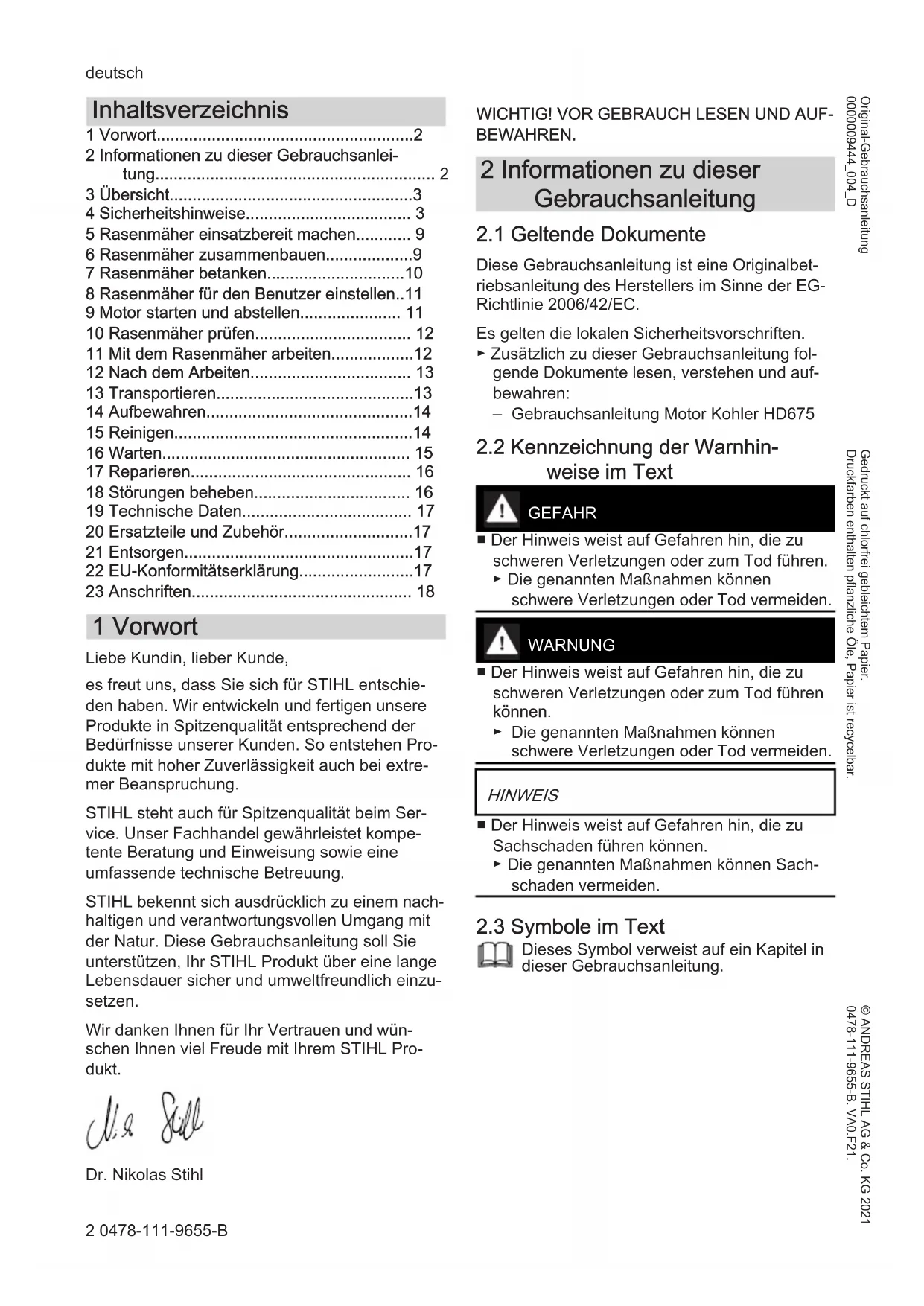

1 Vorwort....2
2 Informationen zu dieser Gebrauchsanleitung.... 2
3 Übersicht....3
4 Sicherheitshinweise.... 3
5 Rasenmäher einsatzbereit machen...... 9
6 Rasenmäher zusammenbauen....9
7 Rasenmäher betanken....10
8 Rasenmäher für den Benutzer einstellen..11
9 Motor starten und abstellen.... 11
10 Rasenmäher prüfen.... 12
11 Mit dem Rasenmäher arbeiten....12
12 Nach dem Arbeiten.... 13
13 Transportieren....13
14 Aufbewahren....14
15 Reinigen....14
16 Warten.... 15
17 Reparieren.... 16
18 Störungen beheben.... 16
19 Technische Daten.... 17
20 Ersatzteile und Zubehör......17
21 Entsorgen....17
22 EU-Konformitätserklärung......17
23 Anschriften.... 18
1 Vorwort
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
STIHL bekennt sich ausdrücklich zu einem nachhaltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzusetzen.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUF-BEWAHREN.
2 Informationen zu dieser Gebrauchsanleitung
2.1 Geltende Dokumente
Diese Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC.
Es gelten die lokalen Sicherheitsvorschriften.
- Zusätzlich zu dieser Gebrauchsanleitung folgende Dokumente lesen, verstehen und aufbewahren:
– Gebrauchsanleitung Motor Kohler HD675
2.2 Kennzeichnung der Warnhinweise im Text
GEFAHR
■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen.
▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.
▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.
▶ Die genannten Maßnahmen können Sachschaden vermeiden.
2.3 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.
3 Übersicht deutsch
3 Übersicht

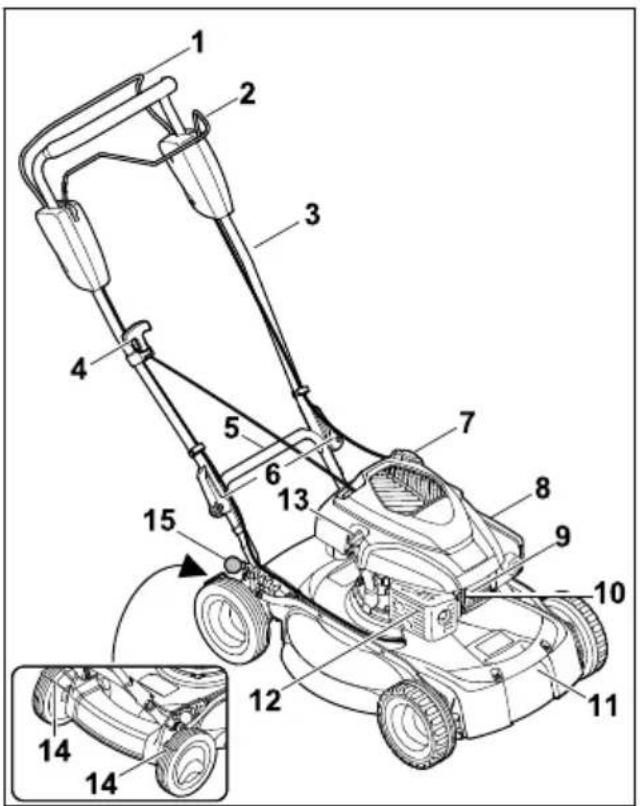

3.1 Rasenmäher
1 Schaltbügel für MäHBetrieb
Der Schaltbügel für MäHBetrieb dient zum
Starten und Abstellen des Motors.
2 Schaltbügel für Fahrantrieb
Der Schaltbügel für Fahrantrieb dient zum
Starten und Abstellen des Motors.
3 Lenker

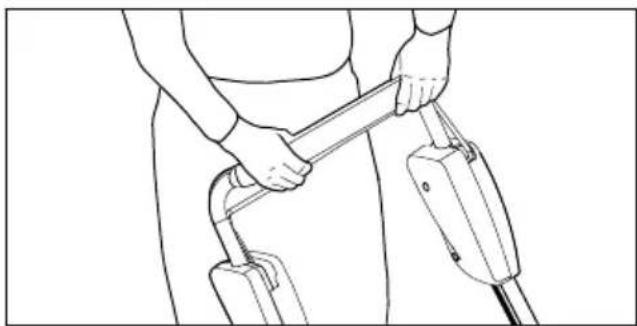

Der Lenker dient zum Halten, Führen und Transportieren des Rasenmähers.
4 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.
5 Transportgriff hinten
Der Transportgriff dient zum Transportieren des Rasenmähers.

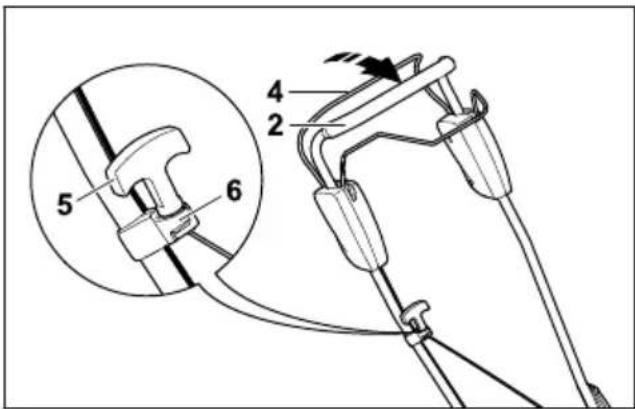

6 Schnellspanner
Die Schnellspanner klemmen den Lenker am Rasenmäher fest.
7 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt die Öffnung zum Einfüllen des Benzins.
8 Filterdeckel
Der Filterdeckel deckt den Luftfilter ab.
9 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündleitung mit der Zündkerze.
10 Zündkerze
Die Zündkerze entzündet das Kraftstoff-Luft-Gemisch im Motor.
11 Transportgriff vorne
Der Transportgriff dient zum Transportieren
des Rasenmähers.
12 Schalldämpfer
Der Schalldämpfer vermindert die Schallemission des Rasemähers.
13 Motoröl-Verschluss
Der Motoröl-Verschluss verschließt die Öffnung zum Einfüllen des Motoröls.
14 Radabstreifer
Der Radabstreifer dient zum Reinigen der Hinterräder.

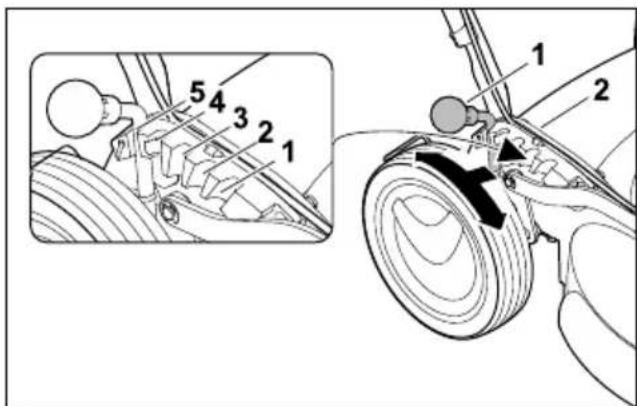

15 Hebel
Der Hebel dient zum Einstellen der Schnitt-
höhe.
3.2 Symbole
Die Symbole können auf dem Rasenmäher sein und bedeuten Folgendes:
Dieses Symbol gibt das Gewicht des Rasenmähers an.
LWA Garantierter Schalleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.
Dieses Symbol kennzeichnet den Kraftstofftank-Verschluss.
Dieses Symbol kennzeichnet den Motoröl-Verschluss.
Motor starten.
Motor abstellen.

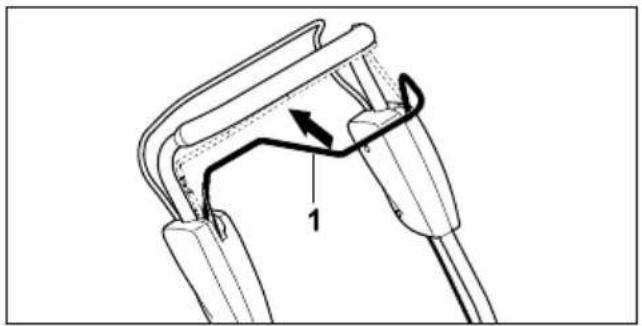

Fahrantrieb einschalten.
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf dem Rasenmäher bedeuten Folgendes:
Sicherheitshinweise und deren Maßnahmen beachten.
Gebrauchsanleitung lesen, verstehen und aufbewahren.
Sicherheitshinweise zu hochgeschleuderten Gegenständen und deren Maßnahmen beachten.
Sich drehendes Messer nicht berühren.
Zündkerzenstecker während des Transports, der Aufbewahrung, Wartung oder Reparatur abziehen.
Sicherheitsabstand einhalten.
4.2 Bestimmungsgemäße Verwendung
Der Rasenmäher STIHL RM 4.0 RT dient zum Mähen von Gras.
⚠️ WARNING
■ Falls der Rasenmäher nicht bestimmungsgemäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Rasenmäher so verwenden, wie es in dieser Gebrauchsanleitung und in der Gebrauchsanleitung des Motors beschrieben ist.
4.3 Anforderungen an den Benutzer
⚠️ WARNING
■ Benutzer ohne eine Unterweisung können die Gefahren des Rasenmähers nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.
▶ Gebrauchsanleitung lesen, verstehen und aufbewahren.
▶ Falls der Rasenmäher an eine andere Person weitergegeben wird: Gebrauchsanleitung des Rasenmähers und des Motors mitgeben.
- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:
- Der Benutzer ist ausgeruht. - Der Benutzer ist körperlich, sensorisch und geistig fähig, den Rasenmäher zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
- Der Benutzer kann die Gefahren des Rasenmähers erkennen und einschätzen.
- Der Benutzer ist sich bewusst, dass er für Unfälle und Schäden verantwortlich ist.
- Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
- Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit dem Rasenmäher arbeitet.
- Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.4 Bekleidung und Ausstattung
⚠️ WARNING
■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.
▶ Eine lange Hose aus widerstandsfähigem Material tragen.
■ Während der Arbeit entsteht Lärm. Lärm kann das Gehör schädigen.
▶ Einen Gehörschutz tragen.
■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reaktionen auslösen.
▶ Falls Staub aufgewirbelt wird: Eine Staub-schutzmaske tragen.
■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in dem Rasenmäher verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.
- Eng anliegende Bekleidung tragen.
▶ Schals und Schmuck ablegen.
4 Sicherheitshinweise deutsch
■ Während der Reinigung, Wartung oder dem Transport kann der Benutzer in Kontakt mit dem Messer kommen. Der Benutzer kann verletzt werden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.
- Festes, geschlossenes Schuhwerk mit griffiger Sohle tragen.
■ Während des Schärfens der Messer können Werkstoffpartikel weggeschleudert werden. Der Benutzer kann verletzt werden.
▶ Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
4.5 Arbeitsbereich und Umgebung
⚠️ WARNING
■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Rasenmähers und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.
- Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fernhalten.
▶ Einen Abstand zu Gegenständen einhalten.
- Rasenmäher nicht unbeaufsichtigt lassen.
▶ Sicherstellen, dass Kinder nicht mit dem Rasenmäher spielen können.
■ Wenn der Motor läuft, strömen heiße Abgase aus dem Schalldämpfer. Weiße Abgase können leicht entflammbare Materialien entzünden und Brände auslösen.
- Abgasstrahl von leicht entflammbaren Materialien fernhalten.
4.6 Sicherheitsgerechter Zustand
4.6.1 Rasenmäher
Der Rasenmäher ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Der Rasenmäher ist unbeschädigt.
– Es tritt kein Benzin aus dem Rasenmäher aus.
- Der Kraftstofftank-Verschluss ist verschlossen.
- Es tritt kein Motoröl aus dem Rasenmäher aus.
- Der Motoröl-Verschluss ist verschlossen.
– Der Rasenmäher ist sauber.
– Die Bedienungselemente funktionieren und sind unverändert.
– Das Messer ist richtig angebaut.
- Original STIHL Zubehör für diesen Rasenmäher ist angebaut.
– Das Zubehör ist richtig angebaut.
- Federbelastete Mechanismen sind unbeschädigt und funktionieren.
- Beim Loslassen des Schaltbügels für Mähbetrieb geht der Motor aus.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren, Sicherheitseinrichtungen außer Kraft gesetzt werden und Kraftstoff austreten. Personen können schwer verletzt oder getötet werden.
- Mit einem unbeschädigten Rasenmäher arbeiten.
▶ Falls Benzin aus dem Rasenmäher austritt: Nicht mit dem Rasenmäher arbeiten und einen STIHL Fachhändler aufsuchen. - Kraftstofftank-Verschluss schließen.
▶ Falls Motoröl aus dem Rasenmäher austritt: Nicht mit dem Rasenmäher arbeiten und einen STIHL Fachhändler aufsuchen.
▶ Den Motoröl-Verschluss schließen.
▶ Falls der Rasenmäher verschmutzt ist: Rasenmäher reinigen. - Rasenmäher und dessen Sicherheitssysteme nicht manipulieren.
▶ Manipulation am Rasenmäher unterlassen, die die Leistung oder die Drehzahl des Verbrennungsmotors verändert.
▶ Falls die Bedienungselemente nicht funktionieren: Nicht mit dem Rasenmäher arbeiten.
▶ Federbelastete Mechanismen können gespeicherte Energie abgeben.
▶ Original STIHL Zubehör für diesen Rasenmäher anbauen.
▶ Messer so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist. - Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.
▶ Gegenstände nicht in die Öffnungen des Rasenmähers stecken. - Abgenutzte oder beschädigte Hinweisschilder ersetzen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

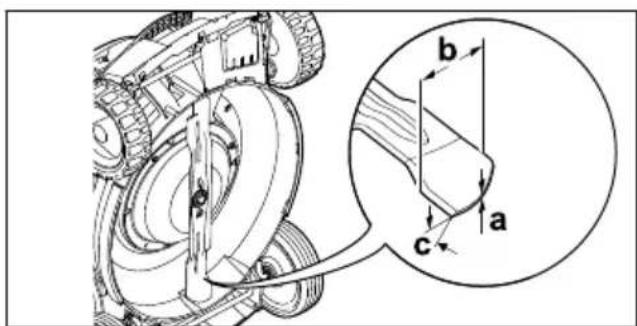

4.6.2 Messer
Das Messer ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
- Das Messer und die Anbauteile sind unbeschädigt.
– Das Messer ist nicht verformt.
– Das Messer ist richtig angebaut.
– Das Messer ist richtig geschärft.
– Das Messer ist gratfrei.
– Das Messer ist richtig ausgewuchtet. - Die Mindeststärke und Mindestbreite des Messers sind nicht unterschritten, 19.2.
- Der Schärfwinkel ist eingehalten, 19.2.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand können sich Teile des Messers lösen und weggeschleudert werden. Personen können schwer verletzt werden.
- Mit einem unbeschädigten Messer und unbeschädigten Anbauteilen arbeiten.
▶ Messer richtig anbauen.
▶ Messer richtig schärfen.
▶ Falls die Mindeststärke oder die Mindestbreite unterschritten ist: Messer ersetzen. - Messer von einem STIHL Fachhändler auswuchten lassen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.7 Kraftstoff und Tanken
WARNING
Der für diesen Rasenmäher verwendete Kraftstoff ist Benzin. Benzin ist hochentzündlich. Falls Benzin in Kontakt mit offenem Feuer oder heißen Gegenständen kommt, kann das Benzin Brände oder Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
▶ Benzin vor Hitze und Feuer schützen.
▶ Benzin nicht verschütten.
▶ Falls Benzin verschüttet wurde: Benzin mit einem Tuch aufwischen und Motor erst versuchen zu starten, wenn alle Teile des Rasenmähers trocken sind.
▶ Nicht rauchen.
▶ In der Nähe von Feuer nicht tanken.
- Vor dem Tanken Motor abstellen und abkühlen lassen.
- Falls der Tank zu entleeren ist: Im Freien durchführen.
▶ Motor mindestens 3 m vom Ort des Tankens entfernt starten.
- Rasenmäher niemals mit Benzin im Tank innerhalb eines Gebäudes aufbewahren.
■ Eingeatmete Benzindämpfe können Personen vergiften.
▶ Benzindämpfe nicht einatmen.
▶ An einem gut belüfteten Ort tanken.
■ Während der Arbeit erwärmt sich der Rasenmäher. Das Benzin dehnt sich aus und im Kraftstofftank kann Überdruck entstehen.
Wenn der Kraftstofftank-Verschluss geöffnet wird, kann Benzin herausspritzen. Das herausspritzende Benzin kann sich entzünden. Der Benutzer kann schwer verletzt werden.
- Zuerst Rasenmäher abkühlen lassen und dann Kraftstofftank-Verschluss öffnen.
■ Kleidung, die in Kontakt mit Benzin kommt, ist leichter entzündlich. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
▶ Falls Kleidung in Kontakt mit Benzin kommt: Kleidung wechseln.
■ Benzin kann die Umwelt gefährden.
▶ Kraftstoff nicht verschütten.
- Benzin vorschriftsmäßig und umweltfreundlich entsorgen.
■ Falls Benzin in Kontakt mit der Haut oder den Augen kommt, können die Haut oder die Augen gereizt werden.
- Kontakt mit Benzin vermeiden.
▶ Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
▶ Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.
■ Die Zündanlage des Rasenmähers erzeugt Funken. Funken können nach außen treten und in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
Zündkerzen verwenden, die in der Gebrauchsanleitung des Motors beschrieben sind.
- Zündkerze eindrehen und fest anziehen.
- Zündkerzenstecker fest aufdrücken.
■ Falls der Rasenmäher mit Benzin betankt wird, das für den Motor ungeeignet ist, kann der Rasenmäher beschädigt werden.
- Frisches, bleifreies Markenbenzin verwenden.
▶ Vorgaben in der Gebrauchsanleitung des Motors beachten.
4.8 Arbeiten
⚠️ WARNING
■ Falls der Benutzer den Motor nicht richtig startet, kann der Benutzer die Kontrolle über den Rasenmäher verlieren. Der Benutzer kann schwer verletzt werden.
▶ Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt werden.
▶ Ruhig und überlegt arbeiten.
▶ Nur bei guter Sicht mähen. Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind, nicht mit dem Rasenmäher arbeiten.
▶ Rasenmäher alleine bedienen.
▶ Auf Hindernisse achten.
▶ Rasenmäher nicht kippen.
▶ Auf dem Boden stehend arbeiten und das Gleichgewicht halten.
▶ Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.
▶ Falls an einem Hang gemäht wird: Quer zum Hang mähen.
▶ Nicht an Hängen mit einer Steigung über 25° (46,6 %) arbeiten.
- Rasenmäher mit besonderer Vorsicht benutzen, wenn in der Nähe von Abhängen, Geländekanten, Gräben, Müllhalden und Deichen gearbeitet wird.
- Arbeitszeiten so planen, dass höhere Belastungen über einen längeren Zeitraum vermieden werden.
■ Wenn der Motor läuft, werden Abgase erzeugt. Eingeatmete Abgase können Personen vergiften.
▶ Abgase nicht einatmen.
▶ An einem gut belüfteten Ort mit dem Rasenmäher arbeiten.
▶ Falls Übelkeit, Kopfschmerzen, Sehstörungen, Hörstörungen oder Schwindel auftreten: Arbeit beenden und einen Arzt aufsuchen.
■ Wenn der Benutzer einen Gehörschutz trägt und der Motor läuft, kann der Benutzer Geräusche eingeschränkt wahrnehmen und einschätzen.
▶ Ruhig und überlegt arbeiten.
■ Der Rasenmäher ist mit einer Motorstoppvorrichtung ausgestattet.
▶ Motor und Messer werden durch Loslassen des Schaltbügels für Mähbetrieb innerhalb von 3 Sekunden gestoppt.
■ Das sich drehende Messer kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.
▶ Zündkerzenstecker abziehen.
- Sich drehendes Messer nicht berühren.
▶ Falls das Messer durch einen Gegenstand blockiert ist: Motor abstellen. Erst dann den Gegenstand beseitigen.
■ Falls während der Arbeit ohne Fahrantrieb gearbeitet wird, kann der Fahrantrieb unbeabsichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Schaltbügel für Fahrantrieb nur betätigen, wenn der Fahrantrieb eingeschaltet werden soll.
■ Falls sich der Rasenmäher während der Arbeit verändert oder sich ungewohnt verhält, kann der Rasenmäher in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Arbeit beenden und einen STIHL Fachhändler aufsuchen.
■ Während der Arbeit können Vibrationen durch den Rasenmäher entstehen.
▶ Arbeitshandschuhe tragen.
▶ Arbeitspausen machen.
▶ Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.
■ Mähfläche besichtigen und auf Hindernisse achten. Falls während der Arbeit das Messer auf einen fremden Gegenstand trifft, kann dieser oder Teile davon mit hoher Geschwindigkeit hochgeschleudert werden. Personen können verletzt werden und Sachschaden kann entstehen.
Fremde Gegenstände wie Steine, Stöcke, Drähte, Spielzeug oder sonstige Fremdkörper aus dem Arbeitsbereich entfernen. Verborgene Gegenstände, die nicht entfernt werden können, markieren.
■ Wenn der Schaltbügel für Mähbetrieb losge- lassen wird, dreht sich das Messer noch kurze Zeit weiter. Personen können schwer verletzt werden.
▶ Warten, bis das Messer sich nicht mehr dreht.
■ Falls das sich drehende Messer auf einen harten Gegenstand trifft, können Funken entstehen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Nicht in einer leicht brennbaren Umgebung arbeiten.
■ Falls der Rasenmäher auf abschüssigen Flächen abgestellt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen.
- Rasenmäher nur loslassen, wenn er auf einer ebenen Fläche steht und nicht von selbst davonrollen kann.
■ Falls Gegenstände am Lenker befestigt werden, kann der Rasenmäher durch das zusätzliche Gewicht umkippen. Personen können verletzt werden und Sachschaden kann entstehen.
- Keine Gegenstände am Lenker befestigen.
GEFAHR
■ Falls in der Umgebung von spannungsführenden Leitungen gearbeitet wird, kann das Messer mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer verletzt oder getötet werden.
- Nicht in der Umgebung von spannungsführenden Leitungen arbeiten.
■ Falls bei einem Gewitter gearbeitet wird, kann der Benutzer vom Blitz getroffen werden. Der Benutzer kann schwer verletzt oder getötet werden.
▶ Falls es gewittert: Nicht arbeiten.
■ Falls bei Regen gearbeitet wird, kann der Benutzer ausrutschen. Der Benutzer kann schwer verletzt oder getötet werden.
▶ Falls es regnet: Nicht arbeiten.
4.9 Transportieren
⚠️ WARNING
- Während des Transports kann der Rasenmäher umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.
▶ Motor abstellen.
- Warten, bis das Messer sich nicht mehr dreht.
▶ Zündkerzenstecker abziehen.
- Rasenmäher mit Spanngurten, Riemen oder einem Netz so auf einer geeigneten Ladefläche sichern, dass er nicht umkippen und sich nicht bewegen kann.
■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Der Benutzer kann sich beim Transport verbrennen.
▶ Rasenmäher schieben.
■ Der Rasenmäher ist schwer. Falls der Benutzer den Rasenmäher alleine trägt, kann der Benutzer verletzt werden.
▶ Arbeitshandschuhe tragen.

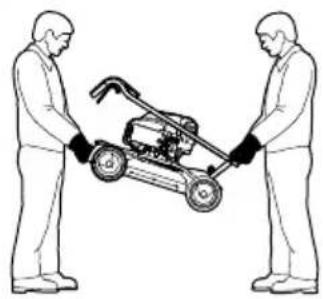

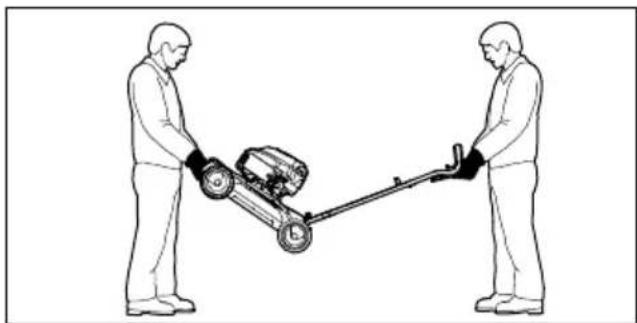

▶ Rasenmäher zu zweit tragen.
4.10 Aufbewahren
⚠️ WARNING
■ Kinder können die Gefahren des Rasenmähers nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.
▶ Motor abstellen.
- Rasenmäher außerhalb der Reichweite von Kindern aufbewahren.
- Rasenmäher sauber und trocken aufbewahren.
■ Falls der Rasenmäher auf abschüssigen Flächen aufbewahrt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen.
- Rasenmäher nur auf ebenen Flächen aufbewahren.
4.11 Reinigen, Warten und Reparieren
⚠️ WARNING
■ Falls während der Reinigung, Wartung oder Reparatur der Motor läuft, können Personen schwer verletzt werden und Sachschaden kann entstehen.
▶ Motor abstellen.
▶ Warten, bis das Messer sich nicht mehr dreht.
Zündkerzenstecker abziehen.
■ Falls während der Reinigung, Wartung oder Reparatur der Motor läuft, kann der Fahran-
5 Rasenmäher einsatzbereit machen deutsch
trieb unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Motor abstellen.
▶ Zündkerzenstecker abziehen.
■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Personen können sich verbrennen.
- Warten, bis der Schalldämpfer und der Motor abgekühlt sind.
■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenständen können den Rasenmäher oder das Messer beschädigen. Falls der Rasenmäher oder das Messer nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.
- Rasenmäher und Messer so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist, 15.2.
■ Falls der Rasenmäher oder das Messer nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Abgenutzte oder beschädigte Teile austauschen.
▶ Falls der Rasenmäher gewartet oder repariert werden muss: Einen STIHL Fachhändler aufsuchen.
▶ Messer so warten, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Während der Reinigung, Wartung oder Reparatur des Messers kann der Benutzer sich an scharfen Schneidkanten schneiden. Der Benutzer kann verletzt werden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
■ Während des Schärfens kann das Messer heiß werden. Der Benutzer kann sich verbrennen.
▶ Warten, bis das Messer abgekühlt ist.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
5 Rasenmäher einsatzbereit machen
5.1 Rasenmäher einsatzbereit machen
Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:
▶ Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:
- Rasenmäher, 14.6.1.
- Messer, 4.6.2.
▶ Rasenmäher reinigen, 15.2.
▶ Messer prüfen, 10.2.
▶ Motoröl einfüllen, 16.2.
▶ Lenker aufklappen und einstellen, 8.1.
▶ Rasenmäher betanken, 07.1.
▶ Schnitthöhe einstellen,
▶ Bedienungselemente prüfen, 10.1.
▶ Falls die Schritte nicht durchgeführt werden können: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen.
6 Rasenmäher zusammen- bauen
6.1 Lenker anbauen
▶ Motor abstellen.
▶ Zündkerzenstecker abziehen.
- Rasenmäher auf eine ebene Fläche stellen.


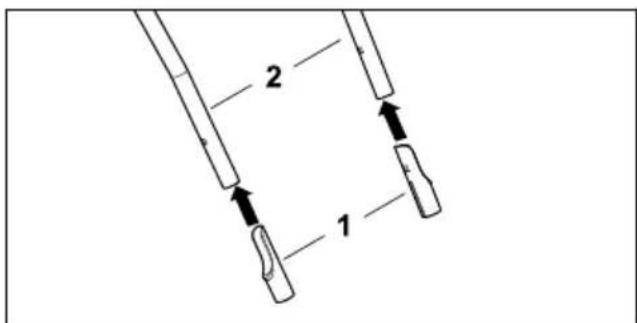

2 1▶ Schutzhülsen (1) mit der langen Seite nach innen auf Lenkeroberteil (2) stecken.

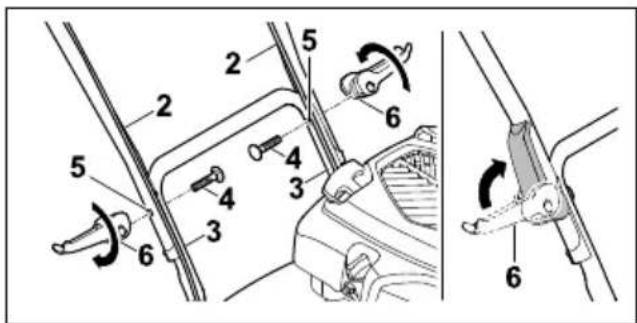

- Lenkeroberteil (2) so an Lenkerunterteil (3) halten, dass die Bohrungen fluchten.
▶ Schrauben (4) von innen nach außen durch die Bohrungen (5) stecken.
▶ Schnellspanner (6) so an den Schrauben (4) eindrehen und nach oben klappen, dass die Schnellspanner (6) eng am Lenker anliegen.


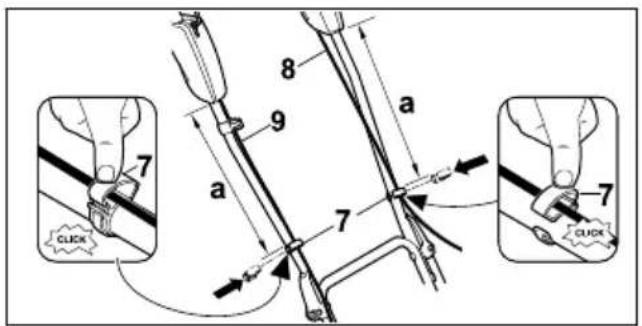

8 9 a 7 a 7 7 CLICK- Kabelclips (7) auf Lenkeroberteil aufdrücken.
Seilzüge (8 + 9) in Kabelclips (7) einlegen. - Kabelclips (7) schließen und Lasche einrasten lassen.
Seilzug Motorstopp (8) mit Kabelclip (7) links am Lenkeroberteil mit Abstand a = 42 - 44 cm befestigen.
Seilzug Fahrantrieb (9) mit Kabelclip (7) rechts am Lenkeroberteil mit Abstand a = 42 - 44 cm befestigen.


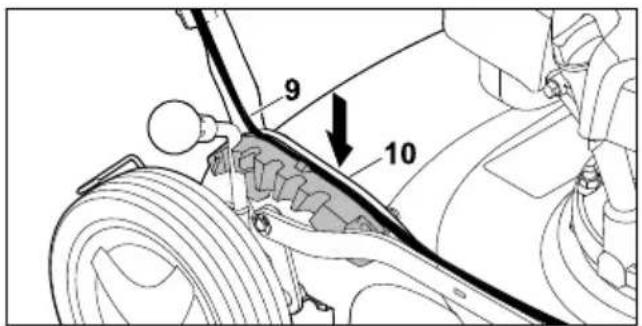

9 10Seilzug Fahrantrieb (9) in die Führung (10) am Rastsegment eindrücken.


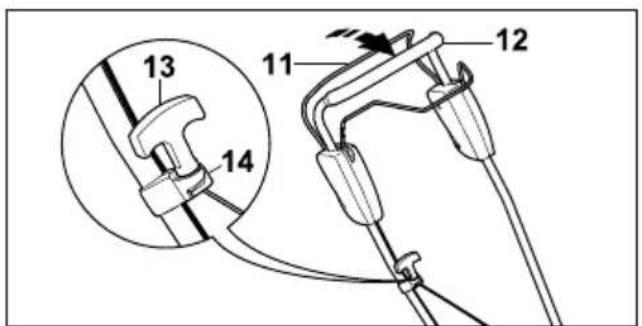

13 14 11 12▶ Schaltbügel für Mähbetrieb (11) zum Lenker (12) drücken und gedrückt halten.
▶ Anwerfgriff (13) langsam in Richtung Seilzugführung (14) ziehen.
▶ Anwerfgriff (13) in die Seilzugführung (14) einhängen.
▶ Schaltbügel für Mähbetrieb (11) loslassen.
- Zündkerzenstecker wieder anstecken.
6.2 Motoröl einfüllen
Das Motoröl schmiert und kühlt den Motor.
Die Spezifikation des Motoröls und die Einfüllmenge sind in der Gebrauchsanleitung des Motors angegeben.
HINWEIS
■ Im Auslieferungszustand ist kein Motoröl eingefüllt. Ein Starten des Motors ohne oder mit zu wenig Motoröl kann den Rasenmäher beschädigen.
▶ Vor jedem Startvorgang den Motorölstand prüfen und bei Bedarf Motoröl nachfüllen.
▶ Motoröl so einfüllen, wie es in der Gebrauchsanleitung des Motors beschrieben ist.
7 Rasenmäher betanken
7.1 Rasenmäher betanken
HINWEIS
■ Falls der Rasenmäher nicht mit dem richtigen Kraftstoff betankt wird, kann der Rasenmäher beschädigt werden.
▶ Gebrauchsanleitung des Motors beachten.
▶ Motor abstellen.
▶ Rasenmäher auf eine ebene Fläche stellen.
▶ Bereich um den Kraftstofftank-Verschluss mit einem feuchten Tuch reinigen.

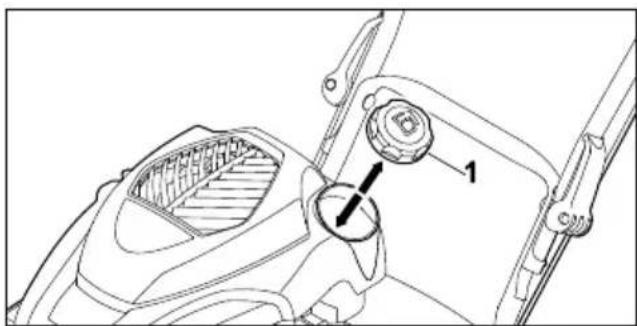

Kraftstofftank-Verschluss (1) so lange gegen den Uhrzeigersinn drehen, bis der Kraftstofftank-Verschluss abgenommen werden kann.
- Kraftstofftank-Verschluss abnehmen.
Kraftstoff mit geeignetem Trichter einfüllen, sodass mindestens 15 mm bis zum Rand des Kraftstofftanks frei bleiben.
- Kraftstofftank-Verschluss auf den Kraftstoff-tank setzen.
Kraftstofftank-Verschluss im Uhrzeigersinn drehen und von Hand fest anziehen. Der Kraftstofftank ist verschlossen.
8 Rasenmäher für den Benutzer einstellen
8.1 Lenker aufklappen und einstellen
▶ Motor abstellen.
▶ Zündkerzenstecker abziehen.
- Rasenmäher auf eine ebene Fläche stellen.

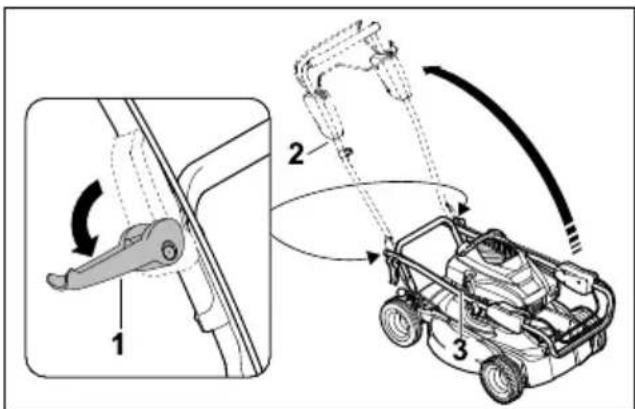

▶ Schnellspanner (1) links und rechts lösen.
- Lenker (2) aufklappen und darauf achten, dass die Seilzüge (3) nicht eingeklemmt werden.
- Schnellspanner (1) links und rechts festziehen.
Der Lenker (2) ist fest mit dem Rasenmäher verbunden.
▶ Schaltbügel für Mähbetrieb (4) zum Lenker (2) drücken und gedrückt halten.
▶ Anwerfgriff (5) langsam in Richtung Seilzugführung (6) ziehen.
▶ Anwerfgriff (5) in die Seilzugführung (6) einhängen.
▶ Schaltbügel für Mähbetrieb (4) loslassen.
- Zündkerzenstecker wieder anstecken.

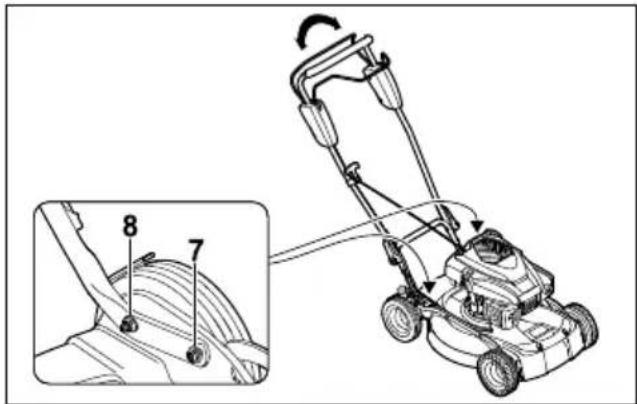

▶ Muttern (7 + 8) lösen.
- Lenker durch Auf- und Abbewegung einstellen und halten.
▶ Muttern (7 + 8) festziehen.
Der Lenker ist fest mit dem Rasenmäher verbunden.
8.2 Lenker zusammenklappen
Der Lenker kann zum platzsparenden Transportieren oder Aufbewahren zusammengeklappt werden.
▶ Motor abstellen.
▶ Zündkerzenstecker abziehen.
- Rasenmäher auf eine ebene Fläche stellen.
- Schaltbügel für Mähbetrieb zum Lenker drücken und gedrückt halten.
▶ Anwerfgriff aus der Seilzugführung aushängen und langsam in Richtung Motor zurück führen.
▶ Schaltbügel für Mähbetrieb loslassen.
- Lenker festhalten und Muttern der Lenkerverschraubungen lösen.
▶ Lenker nach vorne umklappen.
9 Motor starten und abstellen
9.1 Motor starten
▶ Rasenmäher auf eine ebene Fläche stellen.

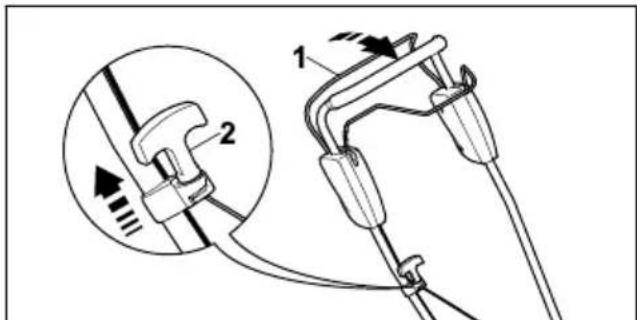

▶ Schaltbügel für Mähbetrieb (1) mit der linken Hand zum Lenker drücken und gedrückt halten.
▶ Anwerfgriff (2) mit der rechten Hand langsam bis zum spürbaren Widerstand herausziehen.
▶ So lange den Anwerfgriff (2) schnell herausziehen und zurückführen, bis der Motor läuft.
deutsch 10 Rasenmäher prüfen
▶ Falls der Motor nicht startet: Gebrauchsanleitung des Motors beachten.
9.2 Motor abstellen
- Rasenmäher auf eine ebene Fläche stellen.
▶ Schaltbügel für Mähbetrieb loslassen. Der Motor geht aus.
▶ Benutzerposition verlassen.
10 Rasenmäher prüfen
10.1 Bedienungselemente prüfen
Schaltbügel für MäHBetrieb und Schaltbügel für Fahrantrieb
▶ Motor abstellen.
▶ Schaltbügel für Mähbetrieb und Schaltbügel für Fahrantrieb vollständig in Richtung des Lenkers ziehen und wieder loslassen.
▶ Falls der Schaltbügel für MäHBetrieb oder der Schaltbügel für Fahrantrieb schwergängig ist oder nicht in die Ausgangsposition zurückfedert: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen.
Der Schaltbügel für MäHBetrieb oder der Schaltbügel für Fahrantrieb ist defekt.
10.2 Messer prüfen
▶ Motor abstellen.
▶ Zündkerzenstecker abziehen.
▶ Rasenmäher aufstellen, 15.1.
▶ Folgendes messen:
- Stärke a
- Breite b
- Schärfwinkel c
▶ Falls die Mindeststärke oder die Mindestbreite unterschritten ist: Messer ersetzen, 19.2.
▶ Falls der Schärfwinkel nicht eingehalten ist: Messer schärfen, 19.2.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
11 Mit dem Rasenmäher arbeiten
11.1 Rasenmäher halten und führen
- Lenker mit beiden Händen so festhalten, dass die Daumen den Lenker umschließen.
11.2 Schnitthöhe einstellen
Es können 5 Schnitthöhen eingestellt werden:
Schnitthöhe einstellen
▶ Motor abstellen.
Das Messer darf sich nicht drehen.
▶ Rasenmäher auf eine ebene Fläche stellen.
- Hebel (1) nach außen zum Hinterrad drücken und halten.
- Hebel (1) in die gewünschte Position (2) stellen und einrasten lassen.
11.3 Fahrantrieb einschalten und ausschalten
11.3.1 Fahrantrieb einschalten
▶ Rasenmäher auf eine ebene Fläche stellen.
▶ Motor starten.
▶ Schaltbügel für Fahrantrieb (1) vollständig in Richtung des Lenkers ziehen und so halten, dass der Daumen den Lenker umschließt. Der Rasenmäher setzt sich in Bewegung.
11.3.2 Fahrantrieb ausschalten
▶ Schaltbügel für Fahrantrieb loslassen.
▶ Warten, bis der Rasenmäher stehen bleibt.

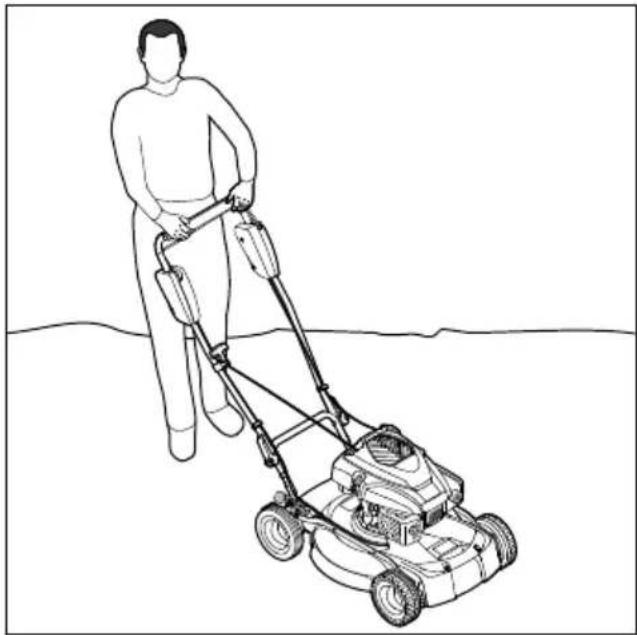

11.4 Mulchen
Beim Mulchen wird das abgeschnittene Gras durch eine spezielle Führung des Luftstroms im Messerbereich mehrmals zerschnitten und danach wieder in die Grasnarbe zurück geblasen. Das Schnittgut verbleibt auf der Rasenfläche, wo es leicht verrottet und als natürlicher Dünger dient. Einen schönen und dichten Rasen erhält man durch häufiges Mulchen, dabei sollte ein Drittel der Grashöhe geschnitten werden.
Voraussetzungen für ein gutes Mulchergebnis:
- Häufigkeit: Im Frühling (Hauptwachstumsperiode) mindestens 2-mal pro Woche, im Sommer und im Herbst 1-mal pro Woche.
- Möglichst bei trockenem Rasen arbeiten.
– Gut geschärfte Schneidmesser verwenden. - Kleine Vorschubgeschwindigkeit wählen.
- Mährichtung variieren und auf Überlappung der Mahbahnen achten.
– Sehr hohen Rasen immer stufenweise mähen.
▶ Falls mit eingeschaltetem Fahrantrieb gearbeitet wird: Rasenmäher kontrolliert vorwärts fahren.
▶ Falls mit ausgeschaltetem Fahrantrieb gearbeitet wird: Rasenmäher langsam und kontrolliert vorwärts schieben.
12 Nach dem Arbeiten
12.1 Nach dem Arbeiten
▶ Motor abstellen.
▶ Falls der Rasenmäher nass ist: Rasenmäher trocknen lassen.
▶ Rasenmäher reinigen.
13 Transportieren
13.1 Rasenmäher transportieren
▶ Motor abstellen.
Das Messer darf sich nicht drehen.
Zündkerzenstecker abziehen.
Rasenmäher schieben
- Rasenmäher langsam und kontrolliert vorwärts schieben.
Rasenmäher tragen
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
▶ Falls der Rasenmäher mit ausgeklapptem Lenker getragen wird:
- Rasenmäher von einer Person mit beiden Händen am Transportgriff vorne festhalten und von einer anderen Person mit beiden Händen am Lenker festhalten.
- Rasenmäher zu zweit anheben und tragen.
▶ Falls der Rasenmäher mit zusammengeklapptem Lenker getragen wird:
▶ Lenker zusammenklappen.
- Rasenmäher von einer Person mit beiden Händen am Transportgriff vorne festhalten und von einer anderen Person mit beiden Händen am Transportgriff hinten festhalten.
- Rasenmäher zu zweit anheben und tragen.
Rasenmäher in einem Fahrzeug transportieren
▶ Rasenmäher stehend so sichern, dass der Rasenmäher nicht umkippt und sich nicht bewegen kann.
14 Aufbewahren
14.1 Rasenmäher aufbewahren
▶ Motor abstellen und abkühlen lassen.
- Zündkerzenstecker abziehen.
- Rasenmäher so aufbewahren, dass folgende Bedingungen erfüllt sind:
- Der Rasenmäher ist außerhalb der Reichweite von Kindern.
- Der Rasenmäher ist sauber und trocken.
– Der Rasenmäher kann nicht umkippen. - Der Rasenmäher kann nicht davonrollen.
Falls der Rasenmäher länger als 3 Monate aufbewahrt wird:
▶ Kraftstofftank leer fahren.
- Kraftstofftank von einem STIHL Fachhändler reinigen lassen.
▶ Motoröl wechseln, wie es in der Gebrauchsanleitung des Motors angegeben ist.
▶ Zündkerze herausdrehen.
WARNUNG
■ Wenn bei abgezogenem Zündkerzenstecker der Anwerfgriff herausgezogen wird, können Funken nach außen treten. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Zündkerzenstecker von der Zündkerzenöffnung weg halten.
- Anwerfgriff mehrmals herausziehen und zurückführen.
- Zündkerze eindrehen und fest anziehen.
15 Reinigen
15.1 Rasenmäher aufstellen
- Kraftstofftank leer fahren. Der Motor geht aus.
▶ Rasenmäher auf eine ebene Fläche stellen.
▶ Schnitthöhe auf Position 1 einstellen, 11.2.
▶ Zündkerzenstecker (1) abziehen.
▶ Anwerfgriff (2) aus Seilzugführung (3) aushängen.
- Lenker (4) festhalten und Schnellspanner (5) öffnen.
▶ Lenker (4) nach hinten ablegen.
▶ Rasenmäher nach hinten aufstellen.
15.2 Rasenmäher reinigen
▶ Motor abstellen.
▶ Rasenmäher abkühlen lassen.
▶ Zündkerzenstecker abziehen.
- Rasenmäher mit einem feuchten Tuch reinigen.
16 Warten deutsch
▶ Lüftungsschlitze mit einem Pinsel reinigen.
▶ Rasenmäher aufstellen.
▶ Bereich um das Messer und das Messer mit einem Holzstab, einer weichen Bürste oder einem feuchten Tuch reinigen.
16 Warten
16.1 Wartungsintervalle
Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfiehlt folgende Wartungsintervalle:
Motor
▶ Motor so warten, wie es in der Gebrauchsanleitung des Motors angegeben ist.
Rasenmäher
- Rasenmäher jährlich von einem STIHL Fachhändler prüfen lassen.
16.2 Messer abbauen und anbauen

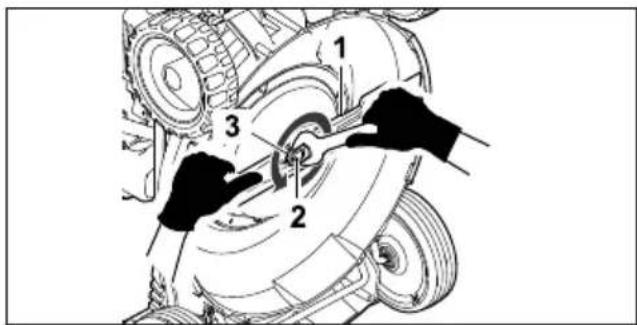

16.2.1 Messer abbauen
▶ Motor abstellen.
▶ Zündkerzenstecker abziehen.
▶ Rasenmäher aufstellen.
▶ Messer (1) festhalten.
▶ Schraube (2) herausdrehen und mit Scheibe (3) abnehmen.
▶ Messer (1) abnehmen.
▶ Schraube (2) und Scheibe (3) entsorgen. Für den Anbau des Messers (1) eine neue Schraube und Scheibe verwenden.

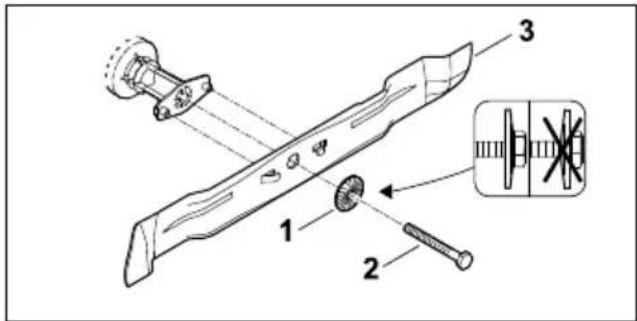

16.2.2 Messer anbauen
▶ Motor abstellen.
▶ Zündkerzenstecker abziehen.
▶ Rasenmäher aufstellen.
▶ Die neue Scheibe (1) auf die neue Schraube (2) legen.
▶ Schraubensicherung Loctite 243 auf das Gewinde der Schraube (2) auftragen.
▶ Messer (3) so ansetzen, dass die Erhebungen auf der Anlagefläche in die Aussparungen am Messer (3) greifen.
▶ Schraube (2) zusammen mit Scheibe (1) eindrehen.
▶ Messer (3) festhalten.
▶ Schraube (2) mit 65 Nm anziehen.
16.3 Messer schärfen und auswuchten
Es erfordert viel Übung das Messer richtig zu schärfen und auszuwuchten.
STIHL empfiehlt, das Messer von einem STIHL Fachhändler schärfen und auswuchten zu lassen.
WARNUNG
■ Die Schneidkanten des Messers sind scharf. Der Benutzer kann sich schneiden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
▶ Motor abstellen.
▶ Zündkerzenstecker abziehen.
▶ Rasenmäher aufstellen.
▶ Messer abbauen.
▶ Messer schärfen. Dabei den Schärfwinkel beachten und das Messer kühlen, 19.2. Das Messer darf während des Schärfens nicht blau anlaufen.
▶ Messer anbauen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
17 Reparieren
17.1 Rasenmäher reparieren
Der Benutzer kann den Rasenmäher und das Messer nicht selbst reparieren.
▶ Falls der Rasenmäher oder das Messer beschädigt ist: Rasenmäher oder Messer nicht
18 Störungen beheben
18.1 Störungen des Rasenmähers beheben
verwenden und einen STIHL Fachhändler auf- suchen.
▶ Falls Hinweisschilder unleserlich oder beschädigt sind: Hinweisschilder von einem STIHL Fachhändler ersetzen lassen.
| Störung Ursache Abhilfe | |||
| Der Motor lässt sich nicht starten. | Der Schaltbügel für Mähbetrieb ist nicht gedrückt. | ► Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist. | |
| Der Kraftstofftank ist leer. ► Rasenmäher betanken. | |||
| Störung Ursache Abhilfe | |||
| Der Rasen-mäher vibriert stark. | Das Messer ist beschädigt. Messer ersetzen. | ||
| Das Messer ist nicht richtig angebaut. | |||
| Das Gras wird nicht sauber abgeschnitten. | Das Messer ist stumpf oder verschlissen. | ||
19 Technische Daten
19.1 Rasenmäher STIHL RM 4.0 RT
- Motortyp: Kohler HD675
- Hubraum: 149 cm ^3
- Leistung: 2,2 KW (3,0 PS) bei 2800 min ^-1
– Drehzahl: 2800 U/min - Maximaler Inhalt des Kraftstofftanks: 1400 cm ^3 (1,4 l)
- Gewicht: 35 kg
– Schnittbreite: 53 cm
19.2 Messer
- Mindeststärke a: 2,5 mm
- Mindestbreite b: 55 mm
- Schärfwinkel = 30°
19.3 Schallwerte und Vibrationswerte
Der K-Wert für den Schalldruckpegel beträgt 2 dB(A). Der K-Wert für den Schallleistungspegel beträgt 2,2 dB(A). Der K-Wert für den Vibrationswert beträgt 1,60 m/s².
- Schalldruckpegel L_pA gemessen nach EN ISO 5395-2: 79 dB(A)
- Garantierter Schallleistungspegel L _WAd gemessen nach 2000/14/EG / S.I. 2001/1701: 93 dB(A)
- Vibrationswert a_hv gemessen nach EN 12096, EN 20643, EN ISO 5395-2, Lenker: 3,20 m/s²
Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG und S.I. 2005/1093 sind unter www.stihl.com/vib angegeben.
19.4 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.
20 Ersatzteile und Zubehör
20.1 Ersatzteile und Zubehör
STIHL Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.
STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.
Ersatzteile und Zubehör anderer Hersteller können durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeobachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.
Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.
20.2 Wichtige Ersatzteile
Für Sach- und Personenschäden, die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Firma STIHL jede Haftung aus.
- Messer: 6383 702 0100
– Messerschraube: 9008 319 9075
– Scheibe: 0000 702 6600
21 Entsorgen
21.1 Rasenmäher entsorgen
Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhältlich.
- Rasenmäher, Messer, Benzin, Motoröl, Zubehör und Verpackung vorschriftsmäßig und umweltfreundlich entsorgen.
22 EU-Konformitätserklärung
22.1 Rasenmäher STIHL RM 4.0 RT
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklärt in alleiniger Verantwortung, dass
- Bauart: Rasenmäher
– Fabrikmarke: STIHL - Typ: RM 4.0 RT
– Schnittbreite: 53 cm
– Serienidentifizierung: 6383
den einschlägigen Bestimmungen der Richtlinien 2000/14/EG, 2006/42/EG, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Beteiligte Benannten Stelle:
TÜV Rheinland LGA Products GmbH Tillystraße 2
90431 Nürnberg, DE
Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang VIII verfahren.
– Gemessener Schallleistungspegel: 91,2 dB(A)
– Garantierter Schallleistungspegel: 93 dB(A)
Die Technischen Unterlagen sind bei der STIHL Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer sind auf dem Rasenmäher angegeben.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
i. V. M. Thick
Matthias Fleischer, Bereichsleiter Forschung und Entwicklung
j. V.
Sven Zimmermann, Bereichsleiter Qualität
23 Anschriften
23.1 STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
23.2 STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
18 0478-111-9655-B
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
STIHL Tirol GmbH Hans Peter Stihl-Strasse 5 6336 Langkampfen
Austria
STIHL Tirol GmbH Hans Peter Stihl-Strasse 5 6336 Langkampfen
Austria
Hans Peter Stihl-Straße 5
6336 Langkampfen
Autriche
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
TÜV Rheinland LGA Products GmbH Tillystraße 2
90431 Nürnberg, DE
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austrija
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
AUSTRIJA
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
ŠVICARSKA
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
ČEŠKA REPUBLIKA
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
23.3 STIHL - Uvoznici
BOSNA I HERCEGOVINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Telefaks: +387 36 350536
HRVATSKA
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Telefon: +385 1 6370010
Telefaks: +385 1 6221569
TURSKA
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş. Hürriyet Mahallesi Manas Caddesi No.1
35473 Menderes, İzmir
Telefon: +90 232 210 32 32
Telefaks: +90 232 210 32 33
6.1 Montera styrhandtag
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österrike
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österrike
Hans Peter Stihl-Straße 5
6336 Langkampfen
Itävalta
TÜV Rheinland LGA Products GmbH Tillystraße 2
90431 Nürnberg, Saksa
Hans Peter Stihl-Straße 5
6336 Langkampfen
Itävalta
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefono: +49 6071 3055358
AUSTRIA
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Tilkobl fremdriften.
Hans Peter Stihl-Straße 5
A-6336 Langkampfen
∅strig
Hans Peter Stihl-Straße 5
A-6336 Langkampfen
∅strig
2.1 Aktuelle dokumenter
Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.
Hans Peter Stihl-Straße 5
6336 Langkampfen
∅sterrike
Hans Peter Stihl-Straße 5
6336 Langkampfen
∅sterrike
Hans Peter Stihl-Straße 5
6336 Langkampfen
Rakousko
V Langkampfenu dne 2. 1. 2020
STIHL Tirol GmbH
v zastoupení
M. Thicca
23 Adresy magyar
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
RAKOUSKO
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
ŠVÝCARSKO
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
ČESKÁ REPUBLIKA
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
23.3 Dovozci firmy STIHL
BOSNA-HERCEGOVINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
CHORVATSKO
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TURECKO
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
Hans Peter Stihl-Straße 5.
6336 Langkampfen,
Ausztria
0478-111-9655-B 197
Langkampfen, 2020. 01. 02.
A STIHL Tirol GmbH
Hans Peter Stihl-Straße 5.
6336 Langkampfen,
Ausztria
Langkampfen, 2021. 11. 02.
A STIHL Tirol GmbH
nevében
M. Thicla
Hans Peter Stihl-Straße 5
6336 Langkampfen
Áustria
Hans Peter Stihl-Straße 5
6336 Langkampfen
Áustria
19 Technische gegevens
19.1 Grasmaaier STIHL RM 4.0 RT
Hans Peter Stihl-Straße 5
6336 Langkampfen
Oostenrijk
Hans Peter Stihl-Straße 5
6336 Langkampfen
Oostenrijk
Hans Peter Stihl-Straße 5
6336 Langkampfen (Лангкампфен)
Австрия
TÜV Rheinland LGA Products GmbH Tillystraße 2
ANDREAS STIHL AG & Co. KG
Badstrasse 115
71336 Waiblingen
Германия
ANDREAS STIHL AG & Co. KG
ул. К. Цеткин, 51-11а
220004 Минск, Беларусь
ANDREAS STIHL AG & Co. KG
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austrija
Langkampfen, 02.01.2020.
STIHL Tirol GmbH
M. Thicka
Pilnvarotais
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austrija
Hans Peter Stihl-Straße 5
0478-111-9655-B 283
6336 Langkampfen
Austria
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austrija
„TÜV Rheinland LGA Products GmbH“ Tillystraße 2
90431 Niurnberg, Vokietija
Hans Peter Stihl-Straße 5
6336 Langkampfen
