| Produkta tips | Zāles pļāvējs ar iekšdedzes dzinēju |
| Zīmols | STIHL |
| Modelis | RM 4 RT |
| Dzinējs | Kohler HD675, 4-taktu, 149 cm³ |
| Jauda | 2,2 kW (3,0 ZS) pie 2800 apgr./min |
| Pļaušanas platums | 53 cm |
| Pļaušanas augstums | 5 regulējamas pozīcijas no 30 līdz 70 mm |
| Tvertnes tilpums | 1,4 L |
| Svars | 35 kg |
| Piedziņas veids | Pašgājēja (vadība ar loku) |
| Mulčēšana | Jā, integrēta |
| Garantētais akustiskās jaudas līmenis | 93 dB(A) |
| Skaņas spiediena līmenis | 79 dB(A) |
| Vibrāciju līmenis (rokturis) | 3,20 m/s² |
| Degviela | Bezsvina benzīns |
| Dzinēja eļļa | Skatīt Kohler HD675 dzinēja rokasgrāmatu |
| Asmens | Tērauds, minimālais biezums 2,5 mm, minimālais platums 55 mm |
| Rezerves asmens atsauces numurs | 6383 702 0100 |
| Asmens stiprinājums | Skrūve 9008 319 9075, paplāksne 0000 702 6600 |
| Stūre | Salokāma uzglabāšanai |
Bieži uzdotie jautājumi - RM 4 RT STIHL
Lietotāju jautājumi par RM 4 RT STIHL
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Zāles pļāvējs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu RM 4 RT - STIHL un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. RM 4 RT zīmola STIHL.
LIETOŠANAS INSTRUKCIJA RM 4 RT STIHL
1 Priekšvārds.... 252
4 Drošības norādījumi.... 253
5 Zāles plāvēja sagatavošana darbam..... 258
6 Zāles plāvēja montāža.... 258
7 Zāles plāvēja degvielas tvertnes uzpilde 260
8 Zāles plāvēja iestatīšana lietotājam...... 260
9 Motora iedarbināšana un apturēšana..... 261
10 Zāles plāvēja pārbaude....261
11 Darbs ar zāles plāvēju.... 261
12 Pēc darba....262
13 Transportēšana....263
14 Uzglabāšana.... 263
15 Tīrīšana.... 263
16 Apkope....264
17 Remonts....265
18 Traucējumu novēršana.... 265
19 Tehniskie dati....266
20 Rezerves da las un piederumi.... 266
21 Utilizēšana.... 266
latviešu 1 Priekšvārds
22 ES atbilstības deklarācija.... 266
23 UKCA – Apvienotās Karalistes atbilstības deklarācija....267

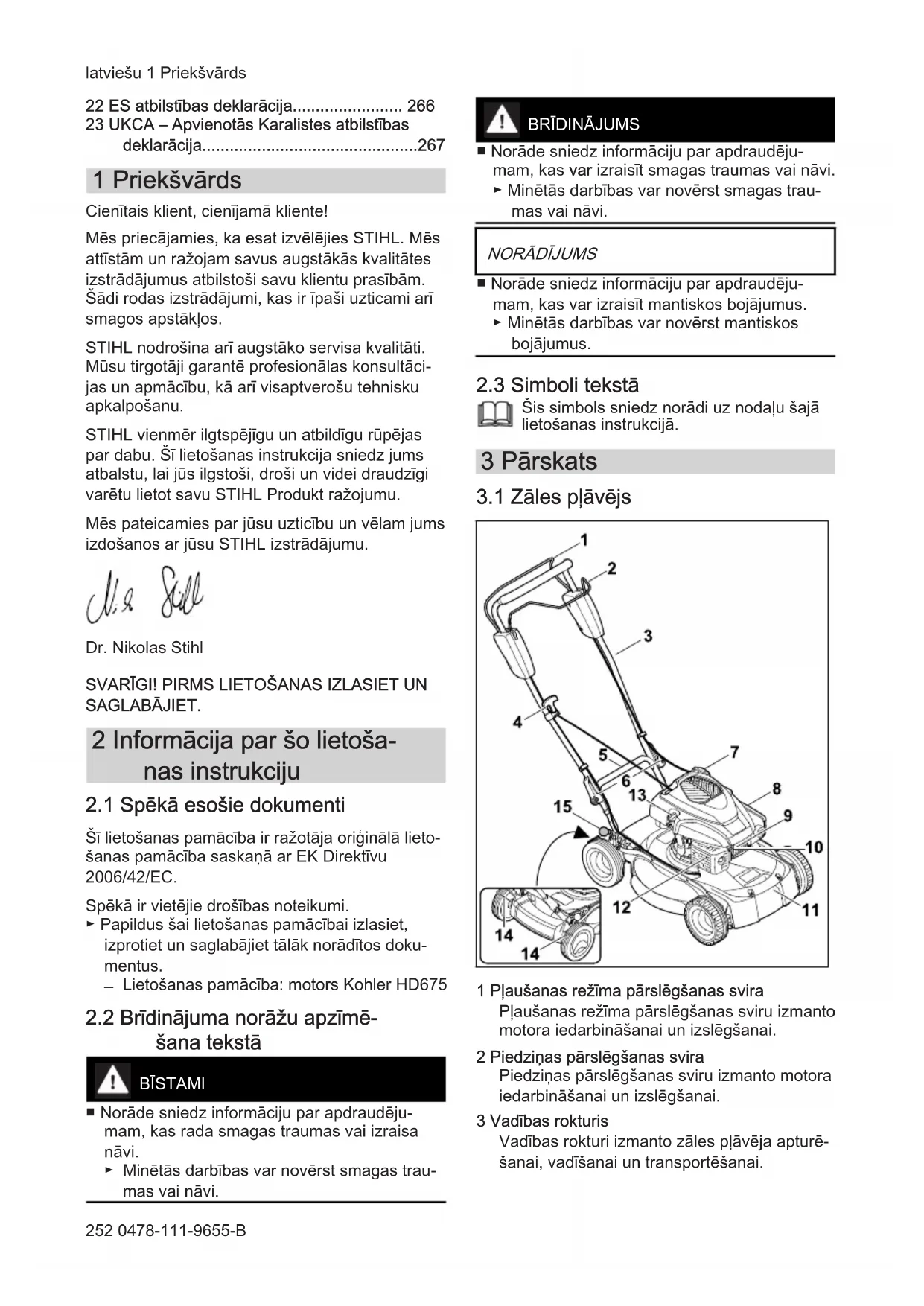

1 Priekšvārds
Cienītais klient, cienījamā kliente!
Mēs priecājamies, ka esat izvēlējies STIHL. Mēs attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām. Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstākļos.
STIHL nodrošina ari augstāko servisa kvalitāti. Mūsu tirgotāji garantē profesionālas konsultācijas un apmācību, kā ari visaptverošu tehnisku apkalpošanu.
STIHL vienmēr ilgtspējīgu un atbildīgu rūpējas par dabu. Šī lietošanas instrukcija sniedz jums atbalstu, lai jūs ilgstoši, droši un videi draudzīgi varētu lietot savu STIHL Produkt ražojumu.
Mēs pateicamies par jūsu uzticību un vēlam jums izdošanos ar jūsu STIHL izstrādājumu.
N.a. Sill
Dr. Nikolas Stihl
SVARĪGI! PIRMS LIETOŠANAS IZLASIET UN SAGLABĀJIET.
2 Informācija par šo lietošanas instrukciju
2.1 Spēkā esošie dokumenti
Šī lietošanas pamācība ir ražotāja originālā lietošanas pamācība saskaņā ar EK Direktīvu 2006/42/EC.
Spēkā ir vietējie drošības noteikumi.
▶ Papildus šai lietošanas pamācībai izlasiet, izprotiet un saglabājiet tālāk norādītos dokumentus.
– Lietošanas pamācība: motors Kohler HD675
2.2 Brīdinājuma norāžu apzīmē-šana tekstā
BĪSTAMI
■ Norāde sniedz informāciju par apdraudēju-mam, kas rada smagas traumas vai izraisa nāvi.
Minētās darbības var novērst smagas traumas vai nāvi.
BRĪDINĀJUMS
■ Norāde sniedz informāciju par apdraudēju-mam, kas var izraisīt smagas traumas vai nāvi.
- Minētās darbības var novērst smagas traumas vai nāvi.
NORĀDĪJUMS
■ Norāde sniedz informāciju par apdraudēju-mam, kas var izraisīt mantiskos bojājumus.
- Minētās darbības var novērst mantiskos bojājumus.
2.3 Simboli tekstā
Šis simbols sniedz norādi uz nodalu šajā lietošanas instrukcijā.
3 Pārskats

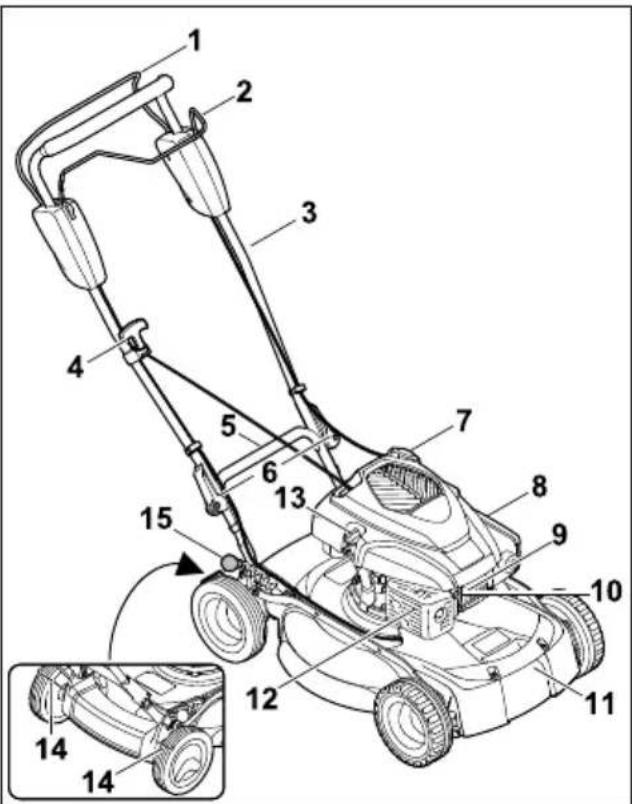

3.1 Zāles plāvējs
1 Plaušanas režima pārslēgšanas svira
Plaušanas režima pārslēgšanas sviru izmanto motora iedarbināšanai un izslēgšanai.

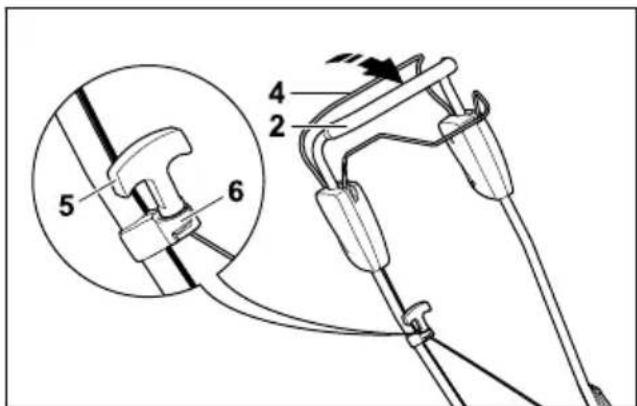

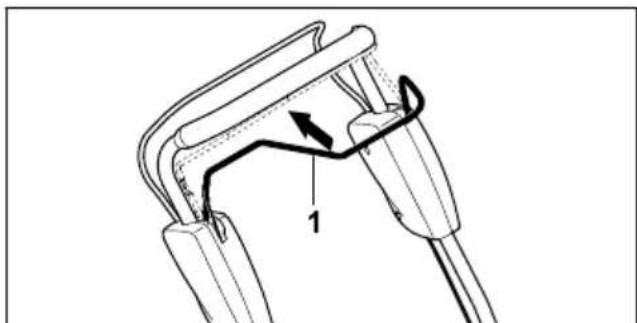

2 Piedziņas pārslēgšanas svira
Piedziņas pārslēgšanas sviru izmanto motora
iedarbināšanai un izslēgšanai.
3 Vadības rokturis
Vadības rokturi izmanto zāles plāvēja apturēšanai, vadīšanai un transportēšanai.
4 Drošības norādījumi latviešu

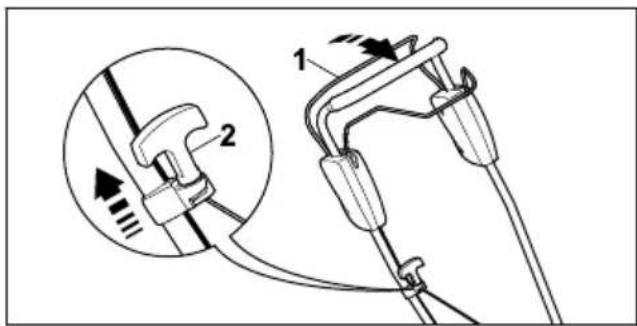

4 Startera rokturis
Ar startera rokturi iedarbina motoru.
5 Aizmugures transportēšanas rokturis
Transportēšanas rokturi izmanto zāles plāvēja transportēšanai.

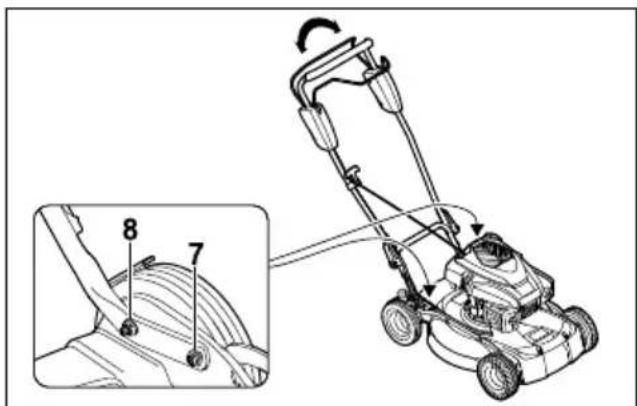

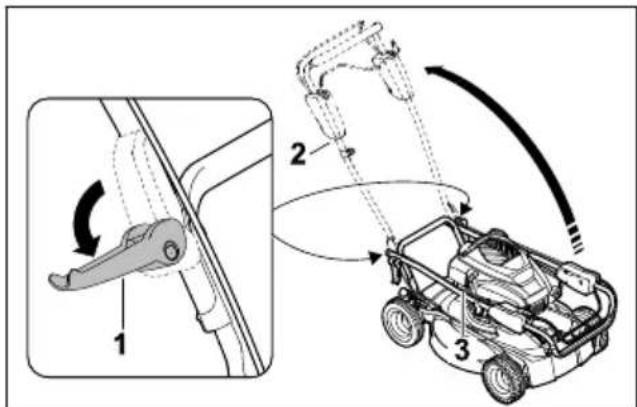

6 Ātrais fiksators
Ar ātro fiksatoru vadības rokturis tiek nostiprināts pie zāles plāvēja.

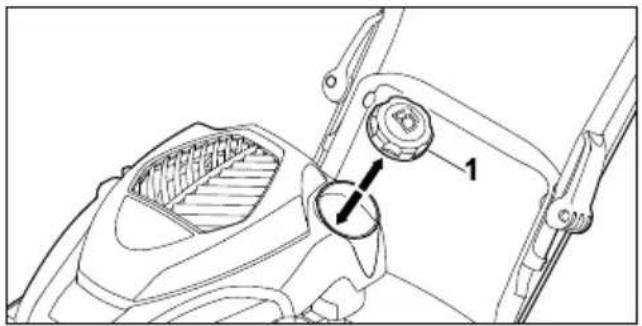

7 Degvielas tvertnes vāciņš
Degvielas tvertnes vāciņš noslēdz benzīna iepildīšanas atveri.
8 Filtra vāciņš
Filtra vāciņš nosedz gaisa filtru.
9 Aizdedzes atslēgas kontaktspraudnis
Aizdedzes atslēgas kontaktspraudnis savieno aizdedzes līniju ar aizdedzes sveci.
10 Aizdedzes svece
Aizdedzes svece aizdedzina gaisa-degvielas maisījumu motorā.
11 Priekšējais transportēšanas rokturis
Transportēšanas rokturi izmanto zāles plāvēja transportēšanai.
12 Trokšna slāpētājs
Trokšna slāpētājs samazina zāles plāvēja trokšna emisiju.
13 Motorellas tvertnes vāciņš
Motorellas tvertnes vāciņš noslēdz motorellas iepildīšanas atveri.
14 Riteņa tīrītājs
Riteņa tīrītāju izmanto aizmugures riteņa tīrīšanai.

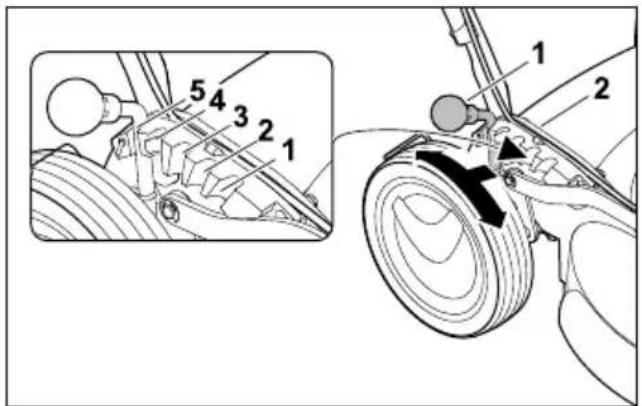

15 Svira
Sviru izmanto plaušanas augstuma regulēšanai.
3.2 Simboli
Simboliem uz zāles plāvēja ir tālāk norādītā nozīme.
Šis simbols norāda zāles plāvēju svaru.
LWA
Garantētais trokšņu jaudas līmenis saskaņā ar Direktīvu 2000/14/EG izteikts dB(A), lai varētu salīdzināt produktu trokšņu emisiju.
Šis simbols apzīmē degvielas tvertnes vāciņu.
Šis simbols apzīmē motorellas tvertnes vāciņu.
ledarbiniet motoru.
Apturiet motoru.
leslēdziet piedziņu.
4 Drošības norādījumi
4.1 Brīdinājuma simboli
Brīdinājuma simboliem uz zāles plāvēja ir tālāk norādītā nozīme.
levērojiet drošības norādījumus un ar tiem saistītos pasākumus.
Izlasiet, izprotiet un saglabājiet lietošanas pamācību.
levērojiet drošības norādījumus par gaisā izsviestiem priekšmetiem un atbilstošos drošības pasākumus.
Neskarieties pie rotējoša naža.
Transportēšanas, glabāšanas, apkopes vai remonta laikā izņemiet aizdedzes atslēgas kontaktspraudni.
levērojiet drošu attālumu.
4.2 Paredzētais lietojums
Zāles plāvējs STIHL RM 4.0 RT ir paredzēts zāles plaušanai.
▲ BRĪDINĀJUMS
■ Ja zāles plāvēju izmanto neatbilstoši paredzē-tajam mērķim, var rasties smagas vai nāvējo-šas traumas un materiāli zaudējumi.
- Izmantojiet zāles plāvēju tā, kā aprakstīts šajā lietošanas pamācībā un motora lietošanas pamācībā.
4.3 Prasības lietotājam
▲ BRĪDINĀJUMS
■ Lietotāji, kas nav apmācīti, nevar atpazīt un novērtēt zāles plāvēja radīto apdraudējumu. Lietotājam vai citām personām var rasties smagi vai nāvējoši savainojumi.
- Izlasiet, izprotiet un saglabājiet lietošanas pamācību.
- Ja zāles plāvējs tiek nodots citai personali: nododiet līdzi zāles plāvēja un motora lietošanas pamācību.
▶ Gādājiet, lai lietotājs ievērotu tālāk minētās prasības.
– Lietotājs ir atpūties.
- Lietotājam ir pietiekamas fiziskās, maņu un garīgās spējas lietot zāles pļāvēju un strādāt ar to. Ja lietotāja fiziskās, uztveres vai garīgās spējas ir ierobežotas, lietotājs drīkst strādāt tikai atbildīgās personas uzraudzībā vai saskaņā ar tās norādījumiem.
– Lietotājs var atpazīt un novērtēt zāles plāvēja radīto apdraudējumu.
- Lietotājs apzinās, ka atbild par negadījumiem un bojājumiem.
- Lietotājs ir pilngadīgs vai atbilstoši valsts noteikumiem tiek profesionāli apmācīts instruktora uzraudzībā.
– STIHL specializētais izplatītājs vai speciālists ir apmācījis lietotāju pirms zāles plāvēja ekspluatācijas.
- Lietotāja rīcību neietekmē alkohols, medikamenti vai narkotiskas vielas.
▶ Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
4.4 Apgērbs un aprīkojums
▲ BRĪDINĀJUMS
- Darba laikā priekšmeti var tikt izmesti augšup ar lielu ātrumu. Lietotājs var gūt traumas.
▶ Valkājiet garas bikses, kas izgatavotas no izturīga materiāla.
■ Darba laikā rodas troksnis. Troksnis var kaitēt dzirdei.
▶ Lietojiet dzirdes aizsardzības līdzekļus. - Darba laikā var tikt sacelti putekļi. leelpotās putekļu daļinas var būt kaitīgas veselībai un izraisīt alergiskas reakcijas.
- Ja tiek sacelti putekli: Nēsājiet puteklu aiz-sargmasku.
■ Nepiemērots apgērbs var aizkerties aiz kokiem, zariem un zāles plāvēja. Lietotāji,
kuriem nav piemērota apgērba, var gūt savainojumus.
▶ Nēsājiet piegułošu apgērbu.
▶ Nonemiet šalles un rotaslietas.
■ Tīrīšanas, apkopes vai transportēšanas laikā lietotājs var saskarties ar nazi. Lietotājs var gūt traumas.
- Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
■ Ja lietotājam ir nepiemēroti apavi, pastāv paslīdēšanas risks. Lietotājs var gūt traumas.
▶ Nēsājiet stingrus, slēgtus apavus ar neslī-došām zolēm.
■ Naža asināšanas laikā var izmest materiāla dalīnas. Lietotājs var gūt traumas.
▶ Nēsājiet cieši pieguļošas aizsargbrilles. Tirdzniecībā ir pieejamas piemērotas aizsargbrilles, kas atbilst standartam EN 166 vai valsts noteikumiem un ir atbilstoši markētas.
- Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
4.5 Darba zona un apkārtējā vide
▲ BRĪDINĀJUMS
■ Nepiederošas personas, bērni un dzīvnieki var nepazīt un nespēt pienācīgi novērtēt zāles plā- vēja un augšup izmesto priekšmetu radīto apdraudējumu. Nepiederošas personas, bērni un dzīvnieki var smagi savainoties vai zaudēt dzīvību, kā arī var rasties materiāli zaudējumi.
▶ Neļaujiet nepiederošām personām, bērniem un dzīvniekiem uzturēties darba zonā.
▶ levērojiet attālumu līdz priekšmetiem.
▶ Neatstājiet zāles plāvēju bez uzraudzības.
▶ Gādājiet, lai bērni nevarētu rotaļāties ar zāles plāvēju.
■ Motora darbības laikā no trokšņa slāpētāja izplūst karstas izplūdes gāzes. Karstas izplū- des gāzes var aizdedzināt viegli uzliesmojošus priekšmetus un izraisīt ugunsgrēku.
▶ Raugiet, lai izplūdes gāzu plūsma būtu virzīta tālu no viegli degošiem materiāliem.
4.6 Drošs stāvoklis
4.6.1 Zāles plāvējs
Zāles plāvējs ir ekspluatācijai drošā stāvoklī, ja ir izpildīti tālāk minētie nosacījumi.
– Zāles plāvējs nav bojāts.
– No zāles plāvēja netek benzīns.
– Degvielas tvertnes vāciņš ir noslēgts.
– No zāles plāvēja netek motorella.
- Motorellas tvertnes vāciņš ir noslēgts.
4 Drošības norādījumi latviešu
– Zāles plāvējs ir tīrs.
- Vadības elementi darbojas, un tie nav pārveidoti.
– Nazis ir pareizi uzstādīts.
– Uzstādīti originālie, šim zāles plāvējam pare-dzētie STIHL piederumi.
– Piederumi ir piestiprināti pareizi.
- Ar atsperi noslogotie mehānismi nav bojāti un darbojas.
- Atlaidiet plaušanas režima pārslēgsviru, motors apstājas.
▲ BRĪDINĀJUMS
■ Ja stāvoklis nav ekspluatācijai drošs, detaļas var nedarboties pareizi, drošības aprīkojums var nedarboties, un var izplūst degviela. Personas var gūt smagas vai nāvējošas traumas.
- Strādājiet tikai ar nebojātu zāles plāvēju.
▶ Ja no zāles plāvēja tek benzīns: Nestrādājiet ar zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
▶ Aizveriet degvielas tvertnes vāciņu.
▶ Ja no zāles plāvēja tek motorella: Nestrādājiet ar zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
▶ Aizveriet motorellas tvertnes vāciņu.
- Ja zāles plāvējs ir netīrs: Notīriet zāles plāvēju.
▶ Neveiciet manipulācijas ar zāles plāvēju un tā drošības sistēmām.
- Īpaši ir aizliegtas jebkādas izmaiņas zāles plāvējā, kas palielina tās jaudu vai iekšdedzes motora apgriezienu skaitu.
- Ja vadības elementi nedarbojas: nestrādā-jiet ar zāles plāvēju.
- Ar atsperēm noslogoti mehānismi var atbrīyot uzkrāto energiju.
- Šim zāles plāvējam uzstādiet tikai oriģinālos STIHL piederumus.

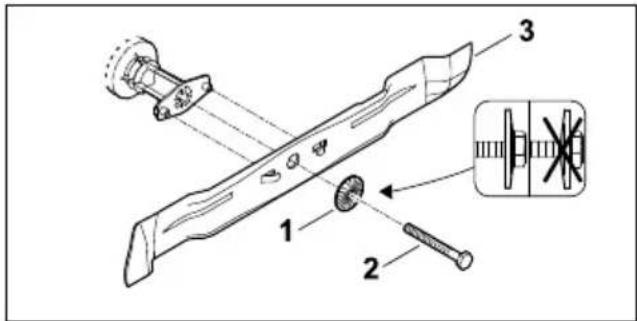

▶ Uzstādiet nazi tā, kā aprakstīts šajā lietošanas pamācībā.
- Uzstādiet piederumus tā, kā aprakstīts šajā vai piederuma lietošanas pamācībā.
▶ Neievietojiet zāles plāvēja atverēs priekš-metus.
- Nomainiet nolietotas vai bojātas norādījumu plāksnītes.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.

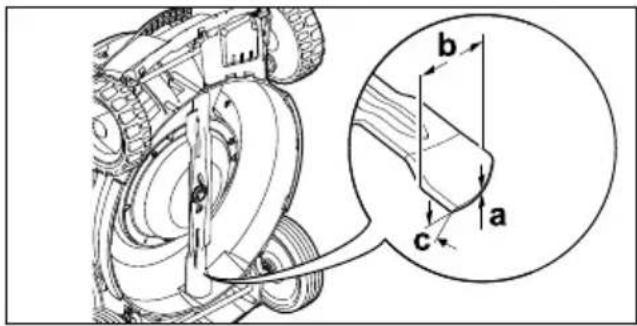

4.6.2 Nazis
Nazis ir ekspluatācijai drošā stāvoklī, ja ir izpildīti tālāk minētie nosacījumi.
– Nazis un tā sastāvdaļas nav bojātas.
- Nazis nav deformēts.
– Nazis ir pareizi uzstādīts.
- Nazis un tā sastāvdaļas nav bojātas. - Nazis nav deformēts. - Nazis ir pareizi uzstādīts.
– Nazis ir pareizi uzasināts.
– Nazim nav atskabargu.
– Nazis ir pareizi līdzsvarots.
– Nav pārsniegtas naža minimālā biezuma un platuma vērtības, 19.2.
– Ir ievērots asināšanas lenkis, 19.2.
▲ BRĪDINĀJUMS
■ Ja nav nodrošināts ekspluatācijai drošs stāvoklis, naža daļas var atvienoties un tikt izsviestas. Personas var smagi savainoties.
- Strādājiet tikai tad, ja nazis un tā sastāvda-
las nav bojātas.
▶ Pareizi ievietojiet nazi.
▶ Pareizi uzasiniet nazi.
- Ja naža biezums un platums ir mazāks par minimālo vērtību: nomainiet nazi.
▶ Lieciet STIHL specializētajam izplatītājam līdzsvarot nazi.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
4.7 Degviela un degvielas uzpildišana
▲ BRĪDINĀJUMS
- Šim zāles plāvējām paredzētā degviela ir benzīns. Benzīns ir ārkārtīgi ugunsnedrošs. Ja benzīns nonāk saskarē ar atklātu liesmu vai karstiem priekšmetiem, benzīns var izraisīt ugunsgrēkus vai eksplozijas. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
▶ Sargiet benzīnu no karstuma un uguns.
▶ Neizlaistiet benzīnu.
▶ Ja benzīns ir izliets: saslaukiet benzīnu ar drānu un motoru mēginiet iedarbināt tikai pēc tam, kad visas zāles plāvēja daļas ir sausas.
▶ Nesmēkējiet.
▶ Neuzpildiet benzīnu atklātas liesmas tuvumā. - Pirms degvielas uzpildīšanas izslēdziet motoru un ľaujiet tam atdzist.
▶ Ja degvielas tvertni nepieciešams iztukšot: dariet to ārpus telpām.
▶ ledarbiniet motoru vismaz 3 m attālumā no degvielas uzpildes vietas.
▶ Nekad neuzglabājiet zāles pļāvēju telpās, ja tā degvielas tvertnē ir benzīns.
■ leelpojot benzīna tvaikus, cilvēki var saindēties.
▶ Neieelpojiet benzīna tvaikus.
▶ Degvielas uzpildi veiciet tikai vietā ar labu ventilāciju.
latviešu 4 Drošības norādījumi
- Darba laikā zāles plāvējs sakarst. Benzīns izplešas, un degvielas tvertnē vai veidoties pārspiediens. Atverot degvielas tvertnes vāciņu, benzīns var izšļakstīties. Izšļakstītais benzīns var aizdegties. Lietotājs var gūt smagus savainojumus.
- Vispirms laujiet zāles plāvējam atdzist, un tikai pēc tam atveriet degvielas tvertnes vāciņu.
■ Apgērbs, kas nonācis saskarē ar benzīnu, var vieglāk aizdegties. Var rasties smagi vai nāvē-joši savainojumi un materiāli zaudējumi.
▶ Gadījumā ja apgērbs nonāk saskarē ar ben-zīnu: nomainiet apgērbu.
■ Benzīns var apdraudēt apkārtējo vidi.
▶ Utilizējiet benzīnu atbilstoši noteikumiem un videi nekaitīgā veidā.
■ Ja benzīns saskaras ar ādu vai iekļūst acīs, var rasties ādas vai acu kairinājums.
- Izvairieties no saskares ar benzīnu.
▶ Ja škidrums saskāries ar ādu: nomazgājiet attiecīgās vietas ar lielu ūdens daudzumu un ziepēm.
- Ja škidrums iekluvis acis: vismaz 15 minūtes skalojiet acis ar lielu ūdens daudzumu un griezieties pie ārsta.
■ Zāles plāvēja aizdedzes iekārta veido dzirksteles. Dzirksteles vai izklūt ārpusē un viegli uzliesmojošā vai sprādzienbīstamā vidē var izraisīt aizdegšanos un sprādzienus. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
- Izmantojiet aizdedzes sveces, kas aprakstī-tas motora lietošanas pamācībā.
- leskrūvējiet aizdedzes sveci un cieši pievelciet.
▶ Stingri uzspraudiet aizdedzes atslēgas kontaktspraudni.
■ Ja zāles plāvējs tiek uzpildīts ar benzīnu, kas motoram ir nepiemērots, ir iespējami zāles plāvēja bojājumi.
- Izmantojiet svaigu zīmola benzīnu, kas nesatur svinu.
▶ levērojiet norādījumus motora lietošanas pamācībā.
4.8 Darbs
▲ BRĪDINĀJUMS
■ Ja lietotājs neiedarbina motoru pareizi, lietotājs var zaudēt kontroli pār zāles plāvēju. Lietotājs var gūt smagus savainojumus.
▶ ledarbiniet motoru, kā aprakstīts šajā lietošanas pamācībā.
■ Noteiktās situācijās lietotājs vairs nevar koncentrēti strādāt. Lietotājs var paklupt, nokrist un gūt smagus savainojumus.
▶ Strādājiet mierīgi un uzmanīgi.
▶ Płaujiet tikai labas redzamības laikā. Nestrādājiet ar zāles pļāvēju, ja apgaismo- jums un redzamība ir slikta.
- Ar zāles plāvēju drīkst strādāt tikai viena persona.
▶ Uzmanieties no škēršliem.
▶ Nesagāziet zāles plāvēju.
- Darba laikā stāviet uz zemes un saglabājiet līdzsvaru.
- Ja rodas noguruma pazīmes: atpūtieties no darba.
▶ Ja tiek plauta nogāze: plaujiet škērsām.
▶ Nestrādājiet nogāzēs, kuru slīpums pārsniedz 25° (46,6 %).
Zāles plāvēju izmantojiet ar īpašu piesardzību, strādājot nogāžu, pauguraina apvidus, grāvju, izgāztuvju un ūdenstilpņu tuvumā.
- Saplānojiet darbu tā, lai ilgstoši nebūtu jāstrādā smagā slodzē.
■ Kad motors darbojas, veidojas izplūdes gāzes. leelpojot izplūdes gāzes, cilvēki var saindēties.
▶ Neieelpojiet izplūdes gāzes.
- Ar zāles plāvēju strādājiet tikai vietā ar labu ventilāciju.
▶ Ja jūtat nelabumu, galvassāpes, redzes traucējumus, dzirdes traucējumus vai rei-boni: beidziet strādāt un sazinieties ar ārstu.
■ Ja lietotājam ir dzirdes aizsardzības ierīces un motors darbojas, lietotājs trokšņus var sadzirdēt un izvērtēt tikai ierobežotā apjomā.
▶ Strādājiet mierīgi un uzmanīgi.
■ Zāles plāvējs ir aprīkots ar motora apstādināšanas ierīci.
▶ Motors un nazis tiek apturēts 3 sekunžu laikā pēc plaušanas režīma sviras atlaišanas.
■ Rotējošais nazis var savainot lietotāju. Lietotājs var gūt smagus savainojumus.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
▶ Neskarieties pie rotējoša naža.
▶ Ja kāds priekšmets blokē nazi: apturiet motoru. Tikai pēc tam izņemiet priekšmetu.
■ Ja strādājat bez piedziņas, to var nejauši ieslēgt, un zāles plāvējs var sākt kustēties.
Personas var gūt smagus savainojumus, kā arī var tikt radīti materiāli zaudējumi.
4 Drošības norādījumi latviešu
- Spiediet piedziņas pārslēgšanas sviru tikai tad, ja jāieslēdz piedziņa.
■ Ja darba laikā novērojat izmaiņas zāles plāvēja darbībā vai neparastas darbības, iespējams, zāles plāvējs nav ekspluatācijai drošā stāvoklī. Personas var gūt smagus savainojumus, kā arī var tikt radīti materiāli zaudējumi.
- Pārtrauciet darbu un sazinieties ar STIHL specializēto izplatītāju.
■ Darba laikā zāles plāvējs var radīt vibrāciju.
▶ Valkājiet darba cimdus.
▶ levērojiet pārtraukumus.
- Ja novērojat asinsrites traucējumu simptomus: vērsieties pie ārsta.
■ Apskatiet plaujamo platību virsmu un ņemiet vērā šķēršļus. Ja darba laikā nazis saskaras ar svešķerneni, to vai tā daļas ar lielu ātrumu var izmest augšup. Personas var gūt savainojumus, kā arī var tikt radīti materiāli zaudējumi.
▶ Novāciet no darba zonas svešķermeņus, piemēram, akmeņus, zarus, stieples, rotallietas. Atzīmējiet slēptus priekšmetus, ko nav iespējams novākt.
- Atlaižot plaušanas režima pārslēgšanas sviru, nazis īsu brīdi turpina griezties. Personas var gūt smagus savainojumus.
▶ Nogaidiet, līdz nazis pārstāj griezties.
■ Ja rotējošs nazis saskaras ar cietu priekšmetu, var rasties dzirksteles. Viegli uzliesmojošā vidē dzirksteles var izraisīt aizdegšanos. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
▶ Nestrādājiet viegli uzliesmojošā vidē.
■ Ja zāles plāvējs tiek novietots uz slīpām virsmām, tas var noripot lejā. Personas var gūt savainojumus, kā arī var tikt radīti materiāli zaudējumi.
- Atlaidiet zāles plāvēju tikai tad, kad tas stāv uz līdzenas virsmas un nevar pa to noripot.
■ Ja pie vadības roktura ir piestiprināti priekš-meti, papildu svara dēl zāles plāvējs var apgāzties. Personas var gūt savainojumus, kā arī var tikt radīti materiāli zaudējumi.
▶ Nekādā gadījumā nepiestipriniet priekšmetus pie vadības roktura.
⚠ BĪSTAMI
■ Ja strādājat vidē, kurā ir strāvu vadoši vadi, nazis var ar tiem saskarties un radīt bojāju-mus. Lietotājam var rasties smagi vai nāvējoši savainojumi.
▶ Nestrādājiet vidē, kurā ir strāvu vadoši vadi.
■ Strādājot negaisa laikā, lietotājam var iespert zibens. Lietotājam var rasties smagi vai nāvē-joši savainojumi.
▶ Negaisa laikā: nestrādājiet.
■ Strādājot lietus laikā, lietotājs var paslīdēt. Lietotājam var rasties smagi vai nāvējoši savainojumi.
▶ Lietus laikā: nestrādājiet.
4.9 Transportēšana
▲ BRĪDINĀJUMS
■ Transportēšanas laikā zāles plāvējs var apgāzties vai izkustēties. Personas var gūt nopietnas traumas un var tikt nodarīti materiāli zaudējumi.
▶ Apturiet motoru.
▶ Nogaidiet, līdz nazis pārstāj griezties.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
▶ Nostipriniet zāles plāvēju ar savilcējsiks-nām, siksnām vai tīklu uz piemērotas plat-formas, lai tas nevarētu apgāzties un izku-stēties.
■ Pēc tam, kad motors ir darbojies, trokšna slāpētājs un motors var būt karsts. Lietotājs transportēšanas laikā var apdedzināties.
▶ Stumiet zāles plāvēju.

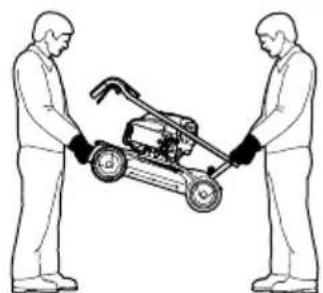

■ Zāles plāvējs ir smags. Ja zāles plāvēju nes viens lietotājs, viņš var savainoties.
▶ Uzvelciet darba cimdus.

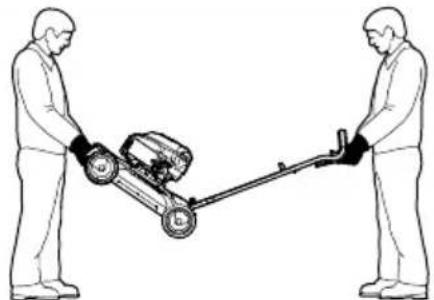

▶ Nesiet zāles plāvēju divatā.
4.10 Uzglabāšana
▲ BRĪDINĀJUMS
■ Bērni nevar pamanīt un novērtēt zāles plāvēja radīto apdraudējumu. Bērni var gūt smagas traumas.
▶ Apturiet motoru.
▶ Glabājiet zāles plāvēju bērniem nepieejamā vietā.
▶ Glabājiet zāles plāvēju sausā un tīrā vietā.
■ Ja zāles plāvējs tiek novietots glabāšanai uz slīpām virsmām, tas var noripot lejā. Personas var gūt nopietnas traumas un var tikt nodarīti materiāli zaudējumi.
- Novietojiet zāles plāvēju tikai uz līdzenām virsmām.
latviešu 5 Zāles plāvēja sagatavošana darbam
4.11 Tīrīšana, apkope un remonts
▲ BRĪDINĀJUMS
■ Ja tīrīšanas, apkopes vai remonta laikā ir ieslēgts motors, personas var gūt smagus vai nāvējošus savainojumus, kā arī var tikt radīti materiāli zaudējumi.
- Apturiet motoru.
▶ Nogaidiet, līdz nazis pārstāj griezties.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
■ Ja tīrīšanas, apkopes vai remonta darbu laikā motors darbojas, piedziņa var nejauši var sākt darboties. Personas var gūt smagus savainojumus, kā arī var tikt radīti materiāli zaudējumi.
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
■ Pēc tam, kad motors ir darbojies, trokšna slā-pētājs un motors var būt karsts. Personas var apdedzināties.
▶ Nogaidiet, līdz trokšņa slāpētājs un motors ir atdzisis.
■ Tīrot ar kodīgiem tīrīšanas līdzekļiem, ūdens strūklu vai smailiem priekšmetiem, var tikt bojāts zāles plāvējs vai nazis. Ja zāles plāvējs vai nazis netiek pareizi tīrīts, detaļas var nedarboties pareizi un drošības aprīkojums var pilnībā pārstāt darboties. Personas var gūt smagus savainojumus.
- Tīriet zāles plāvēju un nazi, kā aprakstīts šajā lietošanas pamācībā, 15.2.
■ Ja zāles plāvējs vai nazis netiek pareizi apkopts vai remontēts, detaļas var nedarboties pareizi un drošības aprīkojums var pilnībā pārstāt darboties. Personas var gūt smagus vai nāvējošus savainojumus.
▶ Nomainiet nodilušas vai bojātās detaļas.
- Ja zāles plāvējam nepieciešama apkope vai remonts: sazinieties ar STIHL specializēto izplatītāju.
- Veiciet naža apkopi, kā aprakstīts šajā lietošanas pamācībā.
■ Veicot naža tīrīšanu, apkopi vai remontu, lietotājs var sagriezties pie asajām griezējmalām. Lietotājs var gūt traumas.
- Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
■ Asinot nazi, tas nedrīkst sakarst. Lietotājs var apdedzināties.
▶ Nogaidiet, līdz nazis ir atdzisis.
▶ Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
5 Zāles plāvēja sagatavo- šana darbam
5.1 Zāles plāvēja sagatavošana darbam
Pirms darba uzsākšanas jāveic tālāk norādītās darbības.
▶ Pārliecinieties, ka šie komponenti ir drošā stāvoklī:
- zāles plāvējs, 14.6.1.
- nazis, 4.6.2.
▶ Notīriet zāles plāvēju, 15.2.
▶ Pārbaudiet nazi, 10.2.
▶ lepildiet motorellu, 16.2.
▶ Atlieciet un noregulējiet vadības rokturi, 18.1.
▶ Uzpildiet zāles plāvēja degvielu, 17.1.
▶ lestatiet plaušanas augstumu, 1.2.
▶ Pārbaudiet vadības elementus, 10.1.
▶ Ja darbības nevar veikt: nelietojiet zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
6 Zāles plāvēja montāža
6.1 Vadības roktura uzstādīšana
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.


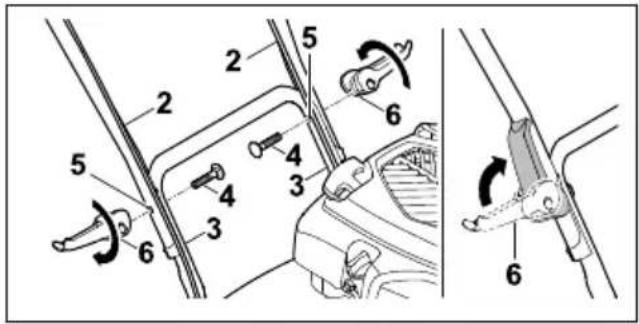

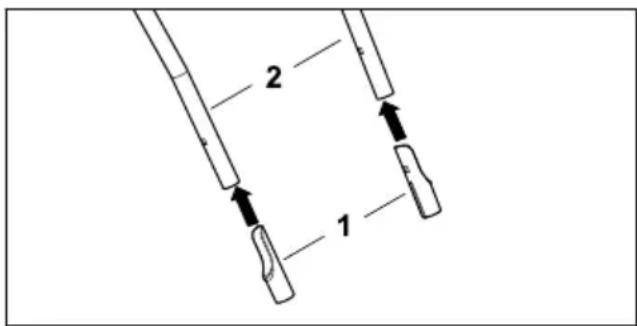

2 1- Uzlieciet aizsarguzmavas (1) ar garāko pusi uz iekšu uz vadības roktura augšējās daļas (2).
- Turiet vadības roktura augšējo daļu (2) aiz vadības roktura apakšējās daļas (3) tā, lai urbumi savietotos.
▶ lelieciet skrūves (4) no iekšpuses uz āru caur urbumiem (5). - Ātros fiksatorus (6) uzskrūvējiet uz skrūvēm (4) un atlieciet uz augšu, lai ātrie fiksatori (6) cieši pieklautos pie vadības roktura.


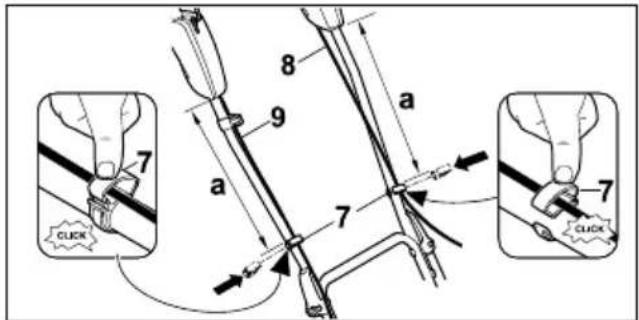

8 9 a 7 a 7 7 CLICK▶ Uzlieciet kabeļu skavas (7) uz vadības roktura augšējās dalas.
▶ levietojiet troses (8 + 9) kabelu skavās (7).
- Aizveriet kabeļa skavas (7) un ľaujiet mēlītei laujiet fiksēties.
▶ Motora apstādināšanas trosi (8) ar kabela skavu (7) piestipriniet vadības roktura augšē-jās daļas kreisajā pusē attālumā a = 42 - 44 cm.
▶ Motora piedziņas trosi (9) ar kabela skavu (7) piestipriniet vadības roktura augšējās daļas labajā pusē attālumā a = 42 - 44 cm.


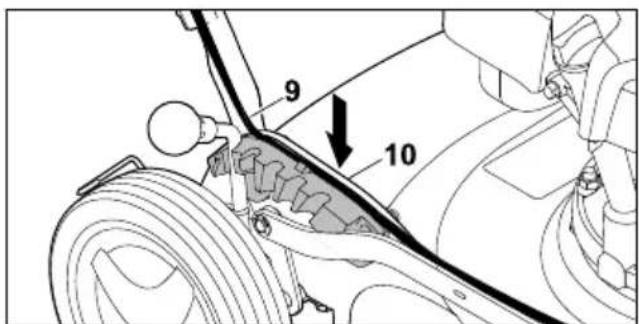

9 10▶ Piedziņas trosi (9) iespiediet fiksatora vadotnē (10).


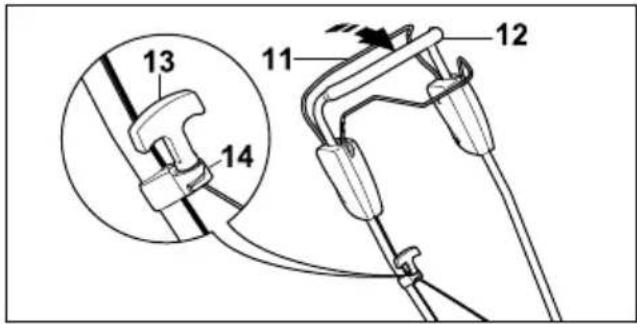

13 14 11 12▶ Nospiediet pret vadības rokturi (12) plaušanas režima pārslēgšanas sviru (11) un turiet to nospiestu.
▶ Lēnām laidiet startera rokturi (13) atpakal trošu vadotnes virzienā (14).
▶ lelieciet startera rokturi (13) troses turē-tājā (14).
- Atlaidiet plaušanas režima (11) pārslēgšanas sviru.
- Pievienojiet atpakal aizdedzes atslēgas kontaktspraudni.
6.2 Motorellas iepildišana
Motorella ello un dzesē motoru.
Motorellas specifikācija un iepildes daudzums ir norādīts motora lietošanas pamācībā.
NORĀDĪJUMS
■ Piegādes stāvoklī motorella nav iepildita. Ja, iedarbinot motoru, motorellas nav vai tās ir pārāk maz, ir iespējams sabojāt zāles plāvēju.
- Pirms katras iedarbināšanas reizes pārbaudiet motorellas uzpildes līmeni un nepieciešamības gadījumā papildiniet motorellu.
▶ lepildiet motorellu tā, kā aprakstīts motora lietošanas pamācībā.
7 Zāles plāvēja degvielas tvertnes uzpilde
7.1 Zāles plāvēja degvielas tvert- nes uzpilde
NORĀDĪJUMS
■ Ja zāles plāvējs tiek uzpildīts ar nepareizu degvielu, iespējami zāles plāvēja bojājumi.
► Skatiet motora lietošanas pamācību.
▶ Apturiet motoru.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Ar mitru drānu notīriet vietu ap degvielas tvertnes vāciņu.
▶ Grieziet degvielas tvertnes vāciņu (1) pretēji pulksteņrādītāju kustības virzienam tik ilgi, līdz degvielas tvertnes vāciņu var noņemt.
▶ Nonemiet degvielas tvertnes vāciņu.
- lepildiet degvielu ar piemērotu piltuvi tā, lai vismaz 15 mm līdz degvielas tvertnes malai paliktu brīvi.
- Uzlieciet degvielas tvertnes vāciņu uz degvielas tvertnes.
▶ Grieziet degvielas tvertnes vāciņu pulksteņrādītāju kustības virzienā un ar roku cieši pievelciet.
Degvielas tvertne ir noslēgta.
8 Zāles plāvēja iestatīšana lietotājam
8.1 Vadības roktura atlocīšana un noregulēšana
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Atskrūvējiet ātros fiksatorus (1) kreisajā un labajā pusē.
▶ Uzmanīgi atlokiet vadības rokturi (2), pievēršot uzmanību tam, lai neiespiestu troses (3).
▶ Pievelciet ātros fiksatorus (1) kreisajā un labajā pusē.
Vadības rokturis (2) ir cieši savienots ar zāles plāvēju.
▶ Nospiediet pret vadības rokturi (2) plaušanas režīma pārslēgšanas sviru (4) un turiet to nospiestu.
▶ Lēnām laidiet startera rokturi (5) atpakaļ trošu vadotnes virzienā (6).
▶ lelieciet startera rokturi (5) troses turētājā (6).
- Atlaidiet plaušanas režima pārslēgšanas sviru (4).
- Pievienojiet atpakal aizdedzes atslēgas kontaktspraudni.
▶ Atskrūvējiet uzgriežnus (7 + 8).
Kustinot vadības rokturi uz augšu un uz leju, iestatiet to un turēt.
▶ Pievelciet uzgriežnus (7 + 8).
Vadības rokturis ir cieši savienots ar zāles plāvēju.
8.2 Vadības roktura saliekšana
Vadības rokturi var saliekt, lai taupītu vietu ierīces transportēšanas un glabāšanas laikā.
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Nospiediet plaušanas režima pārslēgsviru pret vadības rokturi un turiet to nospiestu.
- Izņemiet startera rokturi no trošu iekares un lēnām laidiet to atpakal motora virzienā.
- Atlaidiet plaušanas režima pārslēgsviru.
▶ Stingri turiet vadības rokturi un atskrūvējiet vadības roktura uzgriežnus.
▶ Nolieciet vadības rokturi uz priekšu.
9 Motora iedarbināšana un apturēšana
9.1 Motora iedarbināšana
- Novietojiet zāles pļāvēju uz līdzenas virsmas.
- Ar kreiso roku piespiediet plaušanas režima sviru (1) pie vadības sviras un turiet to pie-spiestu.
- Ar labo roku lēnām velciet startera rokturi (2) uz āru, līdz sajūtat ievērojamu pretestību.
▶ Ātri velciet startera rokturi (2) uz āru un vadiet to atpakal tik daudz reižu, līdz motors sāk darboties. - Ja motors nesāk darboties, veiciet tālāk norādītās darbības. Skatiet motora lietošanas pamācību.
9.2 Motora izslēgšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Atlaidiet plaušanas režima pārslēgsviru. Motors izslēdzas.
▶ Pametiet lietotāja pozīciju.
10 Zāles plāvēja pārbaude
10.1 Vadības elementu pārbaude
Plaušanas režima un piedziņas pārslēgšanas svira.
- Apstādiniet motoru.
- Pavelciet plaušanas režima un piedziņas pārslēgšanas sviru līdz galam vadības roktura virzienā un tad to atlaidiet.
- Ja plaušanas režima vai piedziņas pārslēgšanas svira darbojas ar grūtībām vai neatgriežas sākotnējā pozīcijā: neizmantojiet zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju. Plaušanas režima vai piedziņas pārslēgšanas svira ir bojāta.
10.2 Naža pārbaude
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju, 15.1.
▶ lzmēriet:
- biezumu a;
- platumu b;
- asināšanas lenki c.
▶ Ja naža biezums un platums ir mazāks par minimālo vērtību: nomainiet nazi, 9.2.
▶ Ja nav ievērots asināšanas leņķis: uzasiniet nazi, 9.2.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
11 Darbs ar zāles plāvēju

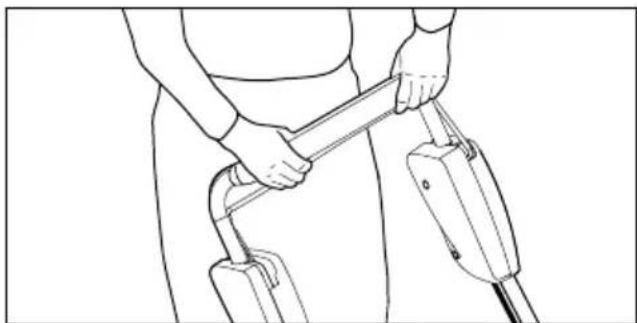

11.1 Zāles plāvēja turēšana un vadī- šana
▶ Ar abām rokām turiet vadības rokturi, aptverot to ar īkškiem.
11.2 Plaušanas augstuma iestatīšana
lespējams iestatīt 5 plaušanas augstumus.
Plaušanas augstuma iestatīšana
▶ Apturiet motoru.
Nazis nedrīkst rotēt.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Spiediet sviru (1) uz ārpusi, uz aizmugurējā riteņa pusi, un pieturiet.
▶ lestatiet sviru (1) vēlamajā pozīcijā (2) un fik-sējiet.
11.3 Piedziņas ieslēgšana un izslēgšana
11.3.1 Piedziņas ieslēgšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ ledarbiniet motoru.
- Velciet piedziņas (1) pārslēgšanas sviru vadības roktura virzienā līdz galam un turiet tā, lai ar īkšķi aptvertu vadības rokturi. Zāles plāvējs sāk kustību.
11.3.2 Piedziņas izslēgšana
- Atlaidiet piedziņas pārslēgšanas sviru.
▶ Uzgaidiet, līdz zāles plāvējs apstājas.

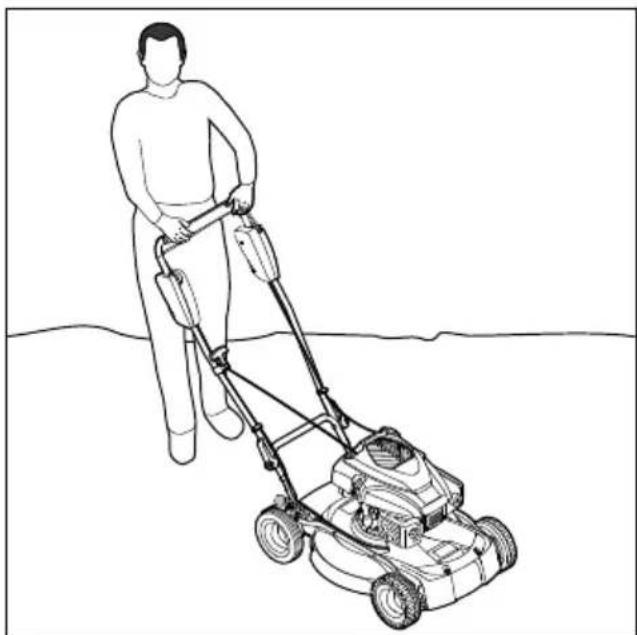

11.4 Smalcināšana
Veicot smalcināšanu, nopļautā zāle ar īpašu gaisa plūsmu tiek vairākkārt sagriezta naža zonā un tad iepūsta atpakaļ zāles velēnā. Nopļautā zāle paliek uz mauriņa virsmas, kur tā ātri sada-lās, klūstot par dabīgu mēslojumu. Skaistu un kuplu zālienu iegūst, bieži veicot smalcināšanu, turklāt jānopļauj trešdaļa no zāles augstuma.
Laba smalcināšanas rezultāta nosacījumi:
- biežums: pavasarī (aktīvākās augšanas periodā) – vismaz 2 reizes nedēļā; vasarā un rudenī – vismaz 1 reizi nedēļā;
- ja iespējams, strādājiet sausā zālājā;
-
izmantojiet labi uzasinātus griešanas nažus;
-
izvēlieties mazu stumšanas ātrumu;
- mainiet plaušanas virzienu un raugieties, lai plaušanas joslas pärklatos;
- loti garu zāli vienmēr plaujiet pakāpeniski.
- Ja strādājat ar ieslēgtu piedziņu: kontrolēti virziet zāles plāvēju uz priekšu.
- Ja strādājat ar izslēgtu piedziņu: Lēni un kontrolēti stumiet zāles plāvēju uz priekšu.
12 Pēc darba
12.1 Pēc darba
▶ Apstādiniet motoru.
- Ja zāles plāvējs ir slapjš: laujiet zāles plāvējam nožūt.
▶ Notīriet zāles plāvēju.
13 Transportēšana
13.1 Zāles plāvēja transportēšana
▶ Apturiet motoru.
Nazis nedrīkst rotēt.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
Zāles plāvēja stumšana
▶ Lēni un kontrolēti stumiet zāles plāvēju uz priekšu.
Zāles plāvēja nešana
- Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
▶ Ja zāles plāvējs tiek transportēts ar atlocītu vadības rokturi, rīkojieties, kā norādīts tālāk.
▶ Vienai personali ar abām rokām jāsatver priekšējais transportēšanas rokturis, bet otrai personali ar abām rokām jāsatver vadības rokturis.
▶ Celiet un nesiet zāles plāvēju divatā.
- Ja zāles plāvējs tiek transportēts ar salocītu vadības rokturi, rīkojieties, kā norādīts tālāk.
▶ Salociet vadības rokturi.
▶ Vienai personali ar abām rokām jāsatver priekšējais transportēšanas rokturis, bet otrai personali ar abām rokām jāsatver transportēšanas rokturis aizmugurē.
▶ Celiet un nesiet zāles plāvēju divatā.
Zāles plāvēja transportēšana transportlīdzeklī
- Nostipriniet zāles plāvēju stāvus tā, lai tas nevarētu apgāzties un izkustēties.
14 Uzglabāšana
14.1 Zāles plāvēja uzglabāšana
- Uzglabājot zāles plāvēju, izpildiet tālāk minētos nosacījumus.
- Zāles plāvējs ir novietots bērniem nepie-ejamā vietā.
– Zāles plāvējs ir tīrs un sauss.
– Zāles plāvējs nevar apgāzties.
– Zāles plāvējs nevar aizripot.
Ja zāles plāvējs tiek uzglabāts ilgāk par 3 mēnešiem, veiciet tālāk norādītās darbības.
▶ Plaujiet, līdz beidzas degviela.
▶ Lüdziet STIHL specializētajam izplatītājam iztīrīt degvielas tvertni.
▶ Nomainiet motorellu tā, kā aprakstīts motora lietošanas pamācībā.
- Izskrūvējiet aizdedzes sveci.
! BRĪDINĀJUMS
■ Ja ar noņemtu aizdedzes atslēgas spraudni tiek pavilkts startera rokturis, iespējama dzirksteļu veidošanās. Viegli uzliesmojošā vai sprādzienbīstamā vidē dzirksteles var izraisīt aizdegšanos un eksplozijas. Var rasties smagas vai nāvējošas traumas un materiāli zaudējumi.
- Turiet aizdedzes atslēgas kontakt-spraudni drošā attālumā no aizdedzes sveces.
▶ Vairākas reizes velciet startera rokturi uz āru un laidiet to atpakal. - leskrūvējiet aizdedzes sveci un cieši pievelciet.
15 Tīrīšana

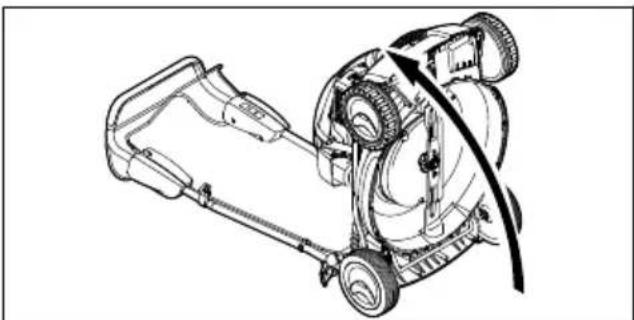

15.1 Zāles plāvēja sagāšana
▶ Plaujiet, līdz beidzas degviela.
Motors izslēdzas.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- lestatiet plaušanas augstuma 1. pozīciju, 11.2.
- Izņemiet aizdedzes atslēgas kontakt-spraudni (1).
- Izlieciet startera rokturi (2) no troses turē-tājā (3).
▶ Stingri turiet vadības rokturi (4) un atveriet ātro fiksatoru (5).
▶ Vadības rokturi (4) atlieciet uz aizmuguri.
▶ Sagāziet zāles plāvēju uz aizmuguri.
15.2 Zāles plāvēja tīrīšana
▶ Apstādiniet motoru.
▶ Laujiet zāles plāvējam atdzist.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Notīriet zāles plāvēju ar mitru drānu.
- Ar otu iztīriet ventilācijas atveres.
▶ Sagāziet zāles plāvēju.
- Ar koka nūju, mīkstu suku vai mitru drānu notī- riet nazi un naža apkārtni.
16 Apkope
16.1 Apkopes intervāli
Apkopes intervālu garums ir atkarīgs no apkārtējiem apstākliem un darba apstākliem. STIHL iesaka tālāk norādītos apkopes intervālus.
Motors
▶ Motora apkopi veiciet tā, kā aprakstīts motora lietošanas pamācībā.
Zāles plāvējs
▶ Lieciet STIHL specializētajam izplatītājam veikt zāles plāvēja apkopi.
16.2 Naža demontāža un montāža

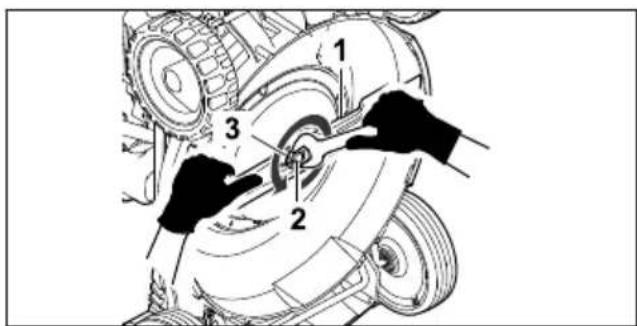

16.2.1 Naža demontāža
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.
▶ Stingri turiet nazi (1).
- Izskrūvējiet skrūvi (2) un izņemiet kopā ar paplāksni (3).
▶ Nonemiet nazi (1).
- Likvidējiet skrūvi (2) un paplāksni (3).
Naža (1) uzstādīšanai izmantojiet jaunu skrūvi un paplāksni.

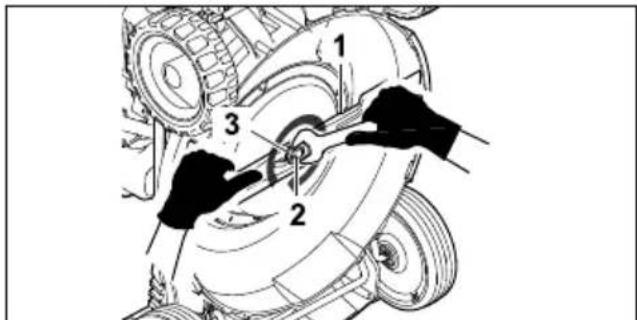

16.2.2 Naža uzstādīšana
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.
▶ Uzlieciet jauno paplāksni (1) uz jaunās skrūves (2).
▶ Uz skrūves (2) vītnes uzklājiet fiksācijas līdzekli Loctite 243.
▶ Uzlieciet nazi (3) tā, lai stiprinājuma virsmas izcilni piegultu naža (3) atverēm.
▶ leskrūvējiet skrūvi (2) kopā ar paplāksni (1).
16.3 Naža asināšana un līdzsvaro- šana
Lai pareizi uzasinātu un līdzsvarotu nazi, ir nepieciešams ilgi trenēties.
STIHL iesaka naža asināšanu un līdzsvarošanu uzticēt STIHL specializētajam tirgotājam.
BRĪDINĀJUMS
■ Naža griezējmalas ir asas. Lietotāji var sagriezties.
▶ Valkājiet izturīga materiāla darba cimdus.
▶ Apstādiniet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.
▶ Demontējiet nazi.
▶ Uzasiniet nazi. levērojiet asināšanas lenķi un dzesējiet nazi, 19.2.
Asināšanas laikā nazim nedrīkst rasties zila nokrāsa.
▶ Uzstādiet nazi.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
17 Remonts
17.1 Zāles plāvēja remontēšana
Lietotājs nevar veikts zāles plāvēja un naža remonta darbus pašrocīgi.
- Ja zāles plāvējs vai nazis ir bojāts: neizmanto-jiet zāles plāvēju vai nazi un sazinieties ar STIHL specializēto izplatītāju.
▶ Ja norādījumu plāksnītes nav salasāmas vai ir bojātas: lieciet STIHL specializētajam izplatītājam nomainīt norādījumu plāksnītes.
18 Traucējumu novēršana
18.1 Zāles plāvēja traucējumu novēršana
| Traucējums Cēlonis Risinājums | ||
| Motoru nav iespējams iedarbināt. | Pļaušanas režīma pārslēgšanas svira nav nospiesta. | ► ledarbiniet motoru tā, kā aprakstīts šajā lietošanas pamācībā. |
| Degvielas tver | rtne ir tukša. ► lepildiet degvielu zāles plāvēja tvertnē. | |
| Degvielas padeves cauruļvads aizsērējis. | ► Sazinieties ar STIHL specializēto izplatītāju. | |
| Tvertnē ir nekvalitatīva, netīra vai veca degviela. | ► Lietojiet svaigu zīmola degvielu – bezsvina ben-zīnu. | |
| Gaisa filtrs ir netīrs. ► Sazinieties ar STIHL specializēto izplatītāju. | ||
| Aizdedzes atslēgas kontakt-sraudnis ir atvienots no aiz-dedzes sveces, vai ari aizded- zes kabelis nav labi nostiprināts pie spraudņa. | ► Pievienojiet aizdedzes atslēgas kontaktspraudni.► Pārbaudiet savienojumu starp aizdedzes kabeli un kontaktspraudni. | |
| Nokvēpusi vai bojāta aizdedzes svece, nepareizs attālums starp elektrodiem. | ► Iztīriet vai nomainiet aizdedzes sveci.► Noregulējiet attālumu starp elektrodiem. | |
| Naža pretestība ir pārāk liela. ► Iestatiet lielāku pļaušanas augstumu.► Ieslēdziet motoru zemā zālē. | ||
| Motoru ir grūti iedarbināt, vai ari motora jauda samazi-nās.Motors ľoti sakarst. | Zāle spļāvēja korpusā radies nosprostojums. | Notīriet zāles plāvēju. |
| Nepietiekams pļaušanas augs-tums vai pārāk liels braukšanas ātrums. | Pielāgojiet pļaušanas augstumu vai pļaujiet lēnāk. | |
| Degvielas tvertnē un karbura-torā ir iekļuvis ūdens, vai ari karburators ir aizsērējis. | Iztukšojiet degvielas tvertni, iztīriet degvielas cauruļ-vadu un karburatoru. | |
| Degvielas tvertnē ir netīrumi. Sazinieties ar STIHL specializēto izplatītāju. | ||
| Gaisa filtrs ir netīrs. sazinieties ar STIHL specializēto izplatītāju. | ||
| Aizdedzes svece ir apkvēpusi. Izīriet vai nomainiet aizdedzes sveci. | ||
| Nepietiekams motorellas līme-nis. | Iepildiet vai nomainiet motorellu tā, kā aprakstīts motora lietošanas pamācībā. | |
| Netīras dzesējošās ribas. Notīriet zāles plāvēju. | ||
| Zāles plāvējs spēcīgi vibrē. | Nazis ir bojāts. Nomainiet nazi. | |
| Nazis nav uzstādīts pareizi. Uzstādiet nazi. | ||
| Zāle netiek pļauta tīri. | Nazis ir neass vai nodilis. Uzasiniet vai nomainiet nazi. | |
19 Tehniskie dati
19.1 Zāles plāvējs STIHL RM 4.0 RT
- Motora tips: Kohler HD675
– Cilindra tilpums: 149 cm ^3 - Jauda: 2,2 kW (3,0 ZS) ar 2800 apgr./min ^-1
- Apgriezienu skaits: 2800 apgr./min
- Degvielas tvertnes maksimālais tilpums: 1400 cm³ (1,4 l)
– Svars: 35 kg
– Pļaušanas platums: 53 cm
19.2 Nazis
– Minimālais biezums a: 2,5 mm
- Minimālais platums b: 55 mm
- Asināšanas lenkis = 30°
19.3 Trokšna un vibrāciju vērtības
Trokšnu spiediena līmeņa K vērtība ir 2 dB(A). Trokšnu jaudas līmeņa K vērtība ir 2,2 dB(A). Vibrāciju līmeņa K vērtība ir 1,60 m/s².
- Atbilstoši standartam EN ISO 5395-2 izmērī-tais trokšņu spiediena līmenis LpA: 79 dB(A)
- Atbilstoši Direktīvai 2000/14/EC/ S.I. 2001/1701 izmērītais garantētais trokšņu jaudas līmenis L _WAd : 93 dB(A)
- Atbilstoši standartiem EN 12096, EN 20643, EN ISO 5395-2 izmērītā vibrāciju vērtība a_hv pie vadības roktura: 3,20 m/s²
Informāciju par Direktīvas 2002/44/EK un S.I. 2005/1093 ievērošanu attiecībā uz vibrāciju skatiet vietnē www.stihl.com/vib.
19.4 REACH
Ar REACH apzimē EK rīkojumu par kimikāliju registrāciju, novērtējumu un sertifikāciju.
Informāciju par REACH rīkojuma izpildi skatiet vietnē www.stihl.com/reach.
20 Rezerves daļas un piede- rumi
20.1 Rezerves daļas un piederumi
STIHL Šie simboli apzīmē originālās STIHL G. rezerves daļas un originālos STIHL piederumus.
STIHL iesaka izmantot originālas STIHL rezerves daļas un originālos STIHL piederumus.
Neskatoties uz nepārtrauktu sekošanu aktivitātēm tirgū, STIHL nespēj novērtēt citu ražotāju rezerves daļas un piederumus, vai tie ir uzticami, droši un piemēroti lietošanai, un STIHL nespēj galvot par to lietošanu.
Originālās STIHL rezerves daļas un originālie STIHL piederumi ir pieejamas pie STIHL tirgotāja.
20.2 Svarīgas rezerves daļas
Uznēmums STIHL neuzņemas atbildību par personu vai priekšmetu bojājumiem, kas radušies lietojot neatļautas montāžas vai rezerves daļas.
– Nazis: 6383 702 0100
– Naža stiprinājuma skrūve: 9008 319 9075
– Paplāksne: 0000 702 6600
21 Utilizēšana
21.1 Zāles plāvēja likvidēšana
Informāciju par likvidēšanu var sniegt STIHL specializētais izplatītājs.
Zāles plāvēju, nazi, benzīnu, motorellu, piederumus un iepakojumu likvidējiet atbilstoši noteikumiem un videi nekaitīgi.
22 ES atbilstības deklarācija
22.1 Zāles pļāvējs STIHL RM 4.0 RT
STIHL Tirol GmbH
uznemoties pilnu atbildību, deklarē, ka
– konstrukcija: zāles plāvējs
– ražotāja zīmols: STIHL
- tips: RM 4.0 RT
– plaušanas platums: 53 cm
– sērijas numurs: 6383
- konstrukcija: zāles plāvējs - ražotāja zīmols: STIHL - tips: RM 4.0 RT - plaušanas platums: 53 cm - sērijas numurs: 6383
atbilst Direktīvu 2000/14/EC, 2006/42/EC, 2014/30/EU un 2011/65/EU attiecīgajām prasī-bām un ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
lesaistītā atbildīgā iestāde:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, Vācija
Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts, pamatojoties uz Direktīvas 2000/14/EC VIII pielikumu.
– Izmērītais trokšņu jaudas līmenis: 91,2 dB(A)
– Garantētais trokšņu jaudas līmenis: 93 dB(A)
Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH.
Ražošanas gads un ierīces numurs ir norādīts uz zāles pļāvēja.
Matthias Fleischer, Pētījumu un attīstības noda- las vadītājs
finnemann pm
Pilnvarotais
Sven Zimmermann, Kvalitātes nodalas vadītājs
23 UKCA – Apvienotās Karalistes atbilstības deklarācija
23.1 Zāles plāvējs STIHL RM 4.0 RT
STIHL Tirol GmbH
uznemoties pilnu atbildību, deklarē, ka
– konstrukcija: zāles plāvējs
– ražotāja zīmols: STIHL
- tips: RM 4.0 RT
– plaušanas platums: 53 cm
– sērijas numurs: 6383
atbilst attiecīgo AK direktīvu „Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001”, „Supply of Machinery (Safety) Regulations 2008”, „Electromagnetic Compatibility Regulations 2016” un „The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012” prasībām, kā arī ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
lesaistītā atbildīgā iestāde:
TUV Rheinland UK LTD
1011 Stratford Road
Solihull, B90 4BN
Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts atbilstoši AK Direktīvas „Noise Emis-
sion in the Environment by Equipment for use Outdoors Regulations 2001" sadaļā „Schedule 11" noteiktajiem nosacījumiem.
– Izmērītais trokšņu jaudas līmenis: 91,2 dB(A)
– Garantētais trokšņu jaudas līmenis: 93 dB(A)
Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH.
Ražošanas gads un ierīces numurs ir norādīts uz zāles plāvēja.
Langkampfene, 02.11.2021.
STIHL Tirol GmbH
M. Thicka
Pilnvarotais
Matthias Fleischer, Pētījumu un attīstības noda- las vadītājs
finnennmann pm
Pilnvarotais
Sven Zimmermann, Kvalitātes nodalas vadītājs
