Produkto tipas	Benzininė žoliapjovė
Prekės ženklas	STIHL
Modelis	RM 4 RT
Variklis	Kohler HD675, 4 taktų, 149 cm³
Galia	2,2 kW (3,0 AG) esant 2800 aps/min
Pjovimo plotis	53 cm
Pjovimo aukštis	5 reguliuojamos padėtys nuo 30 iki 70 mm
Bako talpa	1,4 L
Svoris	35 kg
Pavaros tipas	Savaeigė (valdoma lanku)
Mulčiavimas	Taip, integruotas
Garantuotas akustinės galios lygis	93 dB(A)
Garso slėgio lygis	79 dB(A)
Vibracijos lygis (rankenoje)	3,20 m/s²
Degalai	Bešvinis benzinas
Variklio alyva	Žr. Kohler HD675 variklio instrukciją
Peilis	Plieninis, storis min. 2,5 mm, plotis min. 55 mm
Atsarginio peilio numeris	6383 702 0100
Peilio tvirtinimas	Varžtas 9008 319 9075, poveržlė 0000 702 6600
Vairas	Sulankstomas saugojimui

Dažnai užduodami klausimai - RM 4 RT STIHL

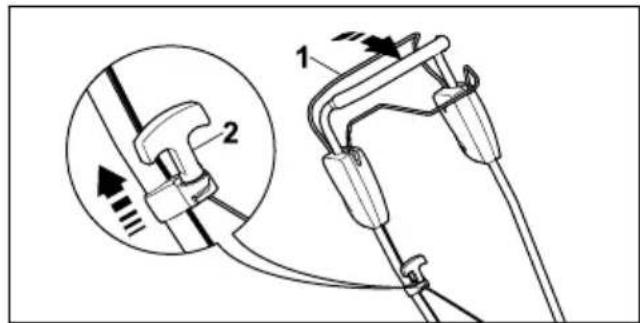

Kaip užvesti STIHL RM 4 RT žoliapjovę?

Pastatykite žoliapjovę ant lygaus paviršiaus. Viena ranka laikykite pjovimo valdymo lanką prispaustą prie vairo. Kita ranka lėtai traukite paleidimo rankeną, kol pajusite pasipriešinimą, tada greitai patraukite. Variklis turėtų užsivesti. Išsamesnės informacijos ieškokite naudojimo instrukcijoje.

Kaip išjungti žoliapjovės variklį?

Tiesiog atleiskite pjovimo valdymo lanką. Variklis ir peilis sustoja per mažiau nei 3 sekundes. Tada palikite naudotojo vietą.

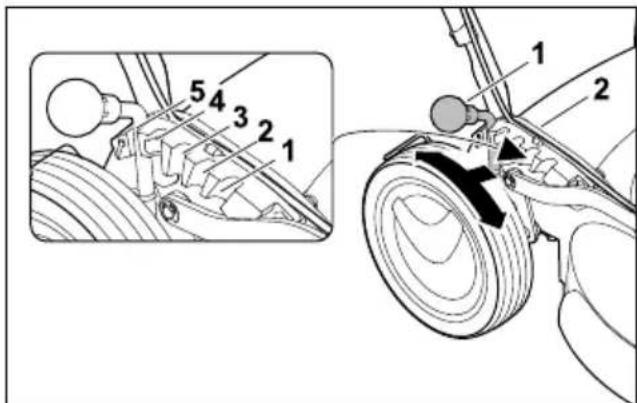

Koks yra maksimalus ir minimalus pjovimo aukštis?

Pjovimo aukštis reguliuojamas 5 padėtyse: 30 mm (1 padėtis), 40 mm, 50 mm, 60 mm ir 70 mm (5 padėtis). Norėdami reguliuoti, naudokite svirtelę prie galinio rato.

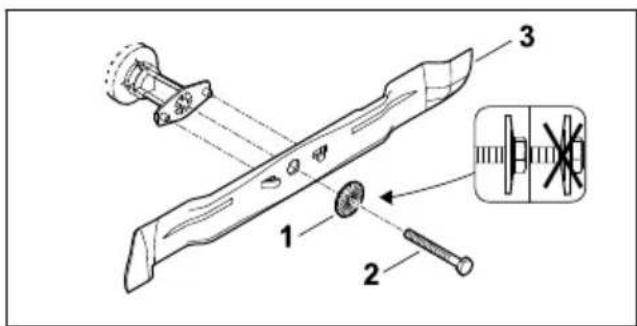

Kaip prižiūrėti žoliapjovės peilį?

Dėl saugumo sumetimų STIHL rekomenduoja, kad peilį galąstų ir subalansuotų specializuotas pardavėjas. Jei tai darote patys, mūvėkite pirštines, laikykitės 30° pjovimo kampo ir po galandimo leiskite peiliui atvėsti.

Kokią variklio alyvą naudoti ir kaip patikrinti lygį?

Naudokite variklio alyvą, nurodytą Kohler HD675 variklio instrukcijoje. Prieš kiekvieną užvedimą patikrinkite alyvos lygį ir, jei reikia, papildykite. Niekada neužveskite be alyvos.

Kaip saugiai transportuoti žoliapjovę?

Išjunkite variklį ir palaukite, kol peilis visiškai sustos. Nuimkite žvakės antgalį. Vežant dviese, naudokite priekinę ir galinę rankenas. Transporto priemonėje pritvirtinkite žoliapjovę ant keturių ratų.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar pjovimo valdymo lankas yra nuspaustas. Įsitikinkite, kad bake yra benzino, o uždegimo žvakė švari ir tinkamai prijungta. Peržiūrėkite instrukcijos gedimų šalinimo lentelę.

Ar žoliapjovė turi saugos įtaisą?

Taip, ji turi du valdymo lankus: vieną pjovimui (sustabdo variklį ir peilį per mažiau nei 3 sekundes) ir kitą pavarai. Šie lankai turi būti laikomi naudojimo metu.

Kaip išvalyti žoliapjovę po naudojimo?

Išjunkite variklį ir leiskite jam atvėsti. Nuimkite žvakės antgalį. Valykite žoliapjovę drėgna šluoste ir minkštu šepetėliu. Norėdami išvalyti peilį, pakreipkite žoliapjovę vertikaliai, prieš tai ištuštinę baką.

Koks yra RM 4 RT pjovimo plotis?

Pjovimo plotis yra 53 cm, tinkantis vidutinio dydžio sodams. Žoliapjovė taip pat tinka mulčiavimui.

NAUDOJIMO INSTRUKCIJA RM 4 RT STIHL

1 Pratarmè.... 285
2 Apie šią naudojimo instrukciją....285
3 Apžvalga.... 286
4 Saugumo nurodymai....286
5 Vejapjovės paruošimas naudoti.... 291
6 Vejapjovès surinkimas.... 291
7 Vejapjovès pildymas degalais....293
8 Vejapjovès nustatymas naudotojui...... 293
9 Variklj jungti ir išjungti....294
10 Vejapjovès patikra....294
11 Darbas vejapjove.... 295
12 Po darbo.... 296
13 Pernešimas.... 296
14 sandèliuojate....296
15 Valymas.... 297
16 Priežiūra....297
17 Remontas....298
18 Gedimų šalinimas.... 298
19 Techniniai daviniai 299
20 Atsarginès dalys ir priedai....299
21 Utilizavimas....300
22 ES- atitikties sertifikatas....300
23 UKCA atitikties deklaracija....300

1 Pratarmè

Mielos pirkėjos, mieli pirkėjai,

džiaugiamės, kad pasirinkote STIHL. Mes kuriame ir gaminame aukščiausios kokybės gaminius, kurie atitinka mūsų klientų poreikius.

Taip atsiranda net kraštutinėms sąlygomis labai patikimi gaminiai.

STIHL taip pat labai svarbi aukšta klientų aptarnavimo kokybė. Mūsų specializuotos prekybos vietos garantuoja kompetentingas konsultacijas ir mokymus bei visapusišką techninę pagalbą.

STIHL aiškiai pasisako už tvarų ir atsakingą požiūrį į gamtą. Ši naudojimo instrukcija padės Jums ilgą STIHL įrenginio tarnavimo laikotarpi naudoti jį saugiai ir saugant aplinką.

Dėkojame už Jūsų pasitikėjimą ir linkime, kad STIHL gaminys Jus džiugintų.

N.a. Sill

Dr. Nikolas Stihl

Svarbu! PRIEŠ NAUDOJANT PERSKAITYTI IR IŠSAUGOTI.

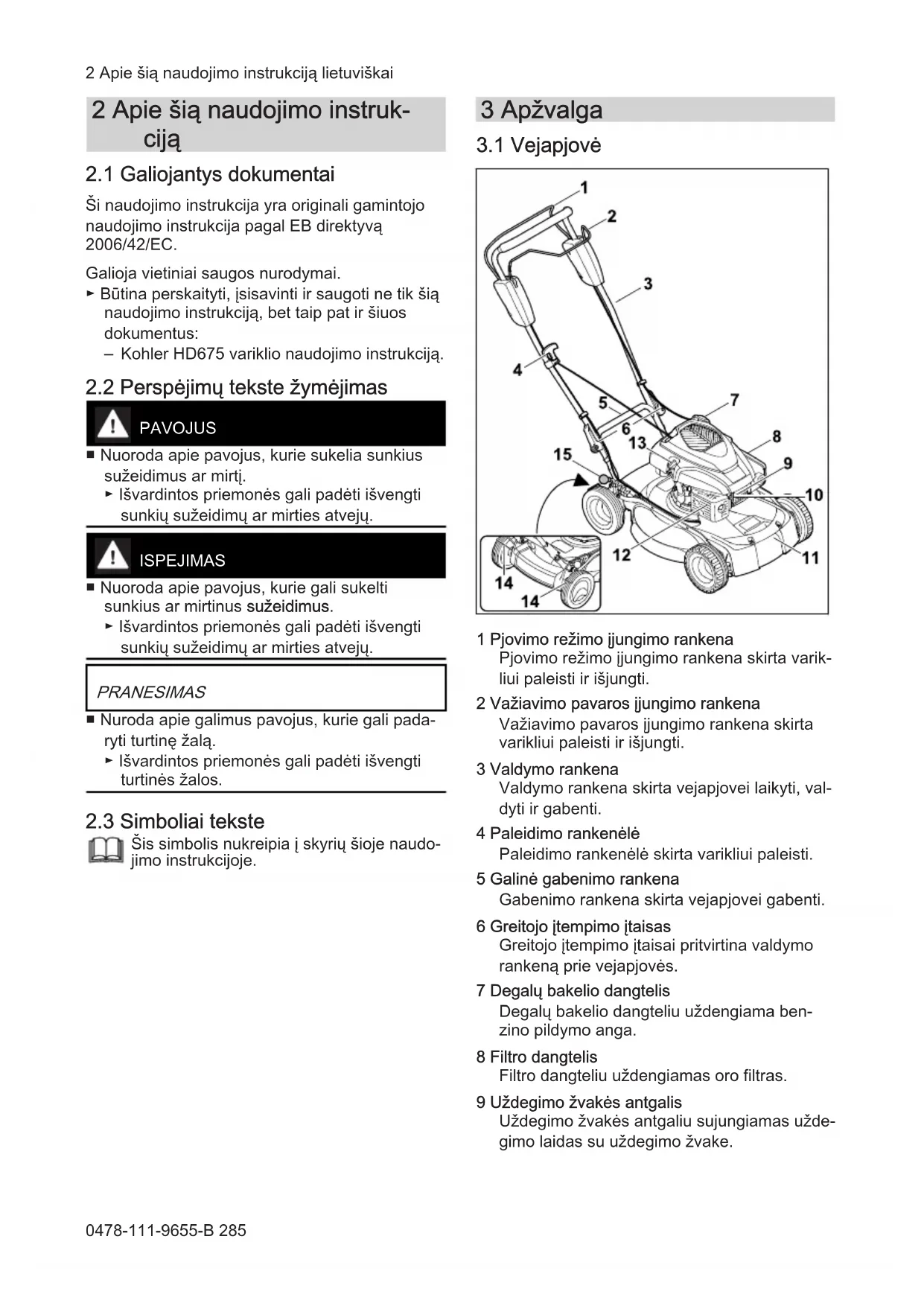

2 Apie šią naudojimo instrukciją lietuviškai

2 Apie šią naudojimo instruk- ciją

2.1 Galiojantys dokumentai

Ši naudojimo instrukcija yra originali gamintojo naudojimo instrukcija pagal EB direktyvą 2006/42/EC.

Galioja vietiniai saugos nurodymai.

▶ Būtina perskaityti, įsisavinti ir saugoti ne tik šią naudojimo instrukciją, bet taip pat ir šiuos dokumentus:
– Kohler HD675 variklio naudojimo instrukcija.

2.2 Perspėjimų tekste žymėjimas

PAVOJUS

■ Nuoroda apie pavojus, kurie sukelia sunkius sužeidimus ar mirti.
- Išvardintos priemonės gali padėti išvengti sunkių sužeidimų ar mirties atvejų.

ISPEJIMAS

■ Nuoroda apie pavojus, kurie gali sukelti sunkius ar mirtinus sužeidimus.
- Išvardintos priemonės gali padėti išvengti sunkių sužeidimų ar mirties atvejų.

PRANESIMAS

■ Nuroda apie galimus pavojus, kurie gali padaryti turtinę żalą.
- Išvardintos priemonės gali padėti išvengti turtinės žalos.

2.3 Simboliai tekste

Šis simbolis nukreipia i skyrių šioje naudojimo instrukcijoje.

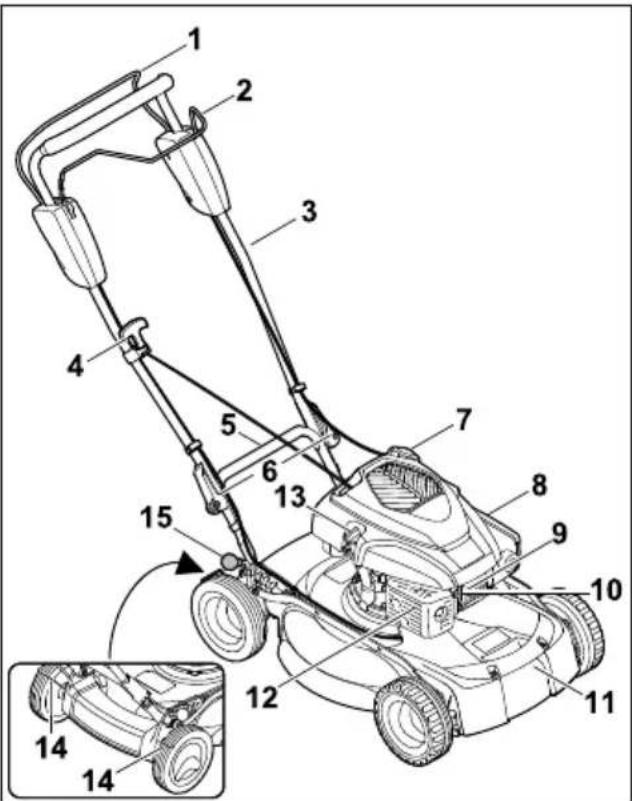

3 Apžvalga

3.1 Vejapjové

1 Pjovimo režimo ijungimo rankena Pjovimo režimo ijungimo rankena skirta varikliui paleisti ir išjungti.
2 Važiavimo pavaros ijungimo rankena Važiavimo pavaros ijungimo rankena skirta varikliui paleisti ir išjungti.
3 Valdymo rankena Valdymo rankena skirta vejapjovei laikyti, valdyti ir gabenti.
4 Paleidimo rankenėlė Paleidimo rankenėlė skirta varikliui paleisti.
5 Galinė gabenimo rankena Gabenimo rankena skirta vejapjovei gabenti.
6 Greitojo įtempimo įtaisas Greitojo įtempimo įtaisai pritvirtina valdymo rankeną prie vejapjovės.
7 Degalų bakelio dangtelis Degalų bakelio dangteliu uždengiama ben- zino pildymo anga.
8 Filtro dangtelis Filtro dangteliu uždengiamas oro filtras.
9 Uždegimo žvakės antgalis Uždegimo žvakės antigaliu sujungiamas uždegimo laidas su uždegimo žvake.

lietuviškai 4 Saugumo nurodymai

10 Uždegimo žvakė

Uždegimo žvakė uždega degalų ir oro mišinį variklyje.

11 Priekinė gabenimo rankena

12 Triukšmo slopintuvas

Triukšmo slopintuvas sumažina vejapjovės skleidžiamą triukšmą.

13 Variklio alyvos dangtelis

Variklio alyvos dangteliu uždengiama variklio alyvos pildymo anga.

14 Ratų grandiklis

Ratų grandiklis nuvalo galinius ratus.

15 Svirtis

Svirtis skirta pjovimo aukščiui nustatyti.

3.2 Simboliai

Simboliai ant vejapjovės ir jų paaiškinimai

Šiuo simboliu nurodomas vejapjovės svoris.

LWA

Nurodytas garantuotas garso galios lygis (dB(A)) pagal direktyvą 2000/14/EC, kad būtų galima palyginti gaminių garso emisijas.

Šis simbolis žymi degalų bakelio dang- telį.

Šis simbolis žymi variklio alyvos bakelio dangtelj.

Paleiskite variklj.

Išjunkite variklj.

ljunkite važiavimo pavarą.

4 Saugumo nurodymai

4.1 [spèjamieji simboliai

Įspėjamųjų simbolių ant vejapjovės paaiškinimai

Laikykitės saugos nurodymų ir vykdy-kite juose nurodytus veiksmus.

Perskaitykite ir jsigilinkite i naudojimo instrukcija, jos neišmeskite.

Laikykitės saugos nurodymų dėl į orą išsviedžiamų daiktų ir vykdykite nurodytus veiksmus.

Nelieskite besisukančio peilio.

Jei jrenginys bus gabenamas, laikomas, atliekami jo techninės priežiūros arba taisymo darbai, ištraukite uždegimo žvakės antgalį.

Laikykitės saugaus atstumo.

4.2 Naudojimas pagal paskirti

Vejapjové STIHL RM 4.0 RT skirta žolei pjauti.

ISPEJIMAS

■ Jei vejapjovė naudojama ne pagal paskirtį, gali būti sunkiai arba mirtinai sužeidžiami žmonės bei padaroma materialinės žalos.

▶ Naudokite vejapjovę taip, kaip nurodyta šioje naudojimo instrukcijoje ir variklio naudojimo instrukcijoje.

4.3 Naudotojui taikomi reikalavimai

ISPEJIMAS

■ Neinstruktuoti naudotojai gali neatpažinti ir nejvertinti vejapjovės ar į orą svaidomų objektų keliamo pavjoaus. Naudotojas ar kiti asmenys gali būti sunkiai sužeisti ar žūti.

▶ Perskaitykite ir įsigilinkite į naudojimo instrukcija, jos neišmeskite.

• Jei vejapjovė perduodama kitam asmeniui, perduokite vejapjovės ir įrenginio naudojimo instrukcija.
• Isitikinkite, kad naudotojas atitinka toliau pateiktus reikalavimus.

– Naudotojas pailsėjęs.
- Naudotojo fiziniai, jutiminiai ir psichiniai gebėjimai pakankami, kad galėtų valdyti vejapjovę ir atlikti ja darbus. Jei naudotojo fiziniai, jutiminiai arba psichiniai gebėjimai riboti, naudotojas juo dirbti gali tik prižiūrimas ar instruktuojamas už jį atsakingo asmens.

4 Saugumo nurodymai lietuviškai

• Naudotojas sugeba atpažinti ir įvertinti vejapjovės keliamą pavojų.
  – Naudotojas supranta, kad yra atsakin-gas už incidentus ir žalą.
• Naudotojas pilnametis arba turi nacionalinius teisės aktus atitinkantį prižiūrint suteiktą profesinį pasirengimą.
• Naudotojas instruktuotas STIHL prekybos atstovo arba specialisto, prieš jam pradedant dirbti vejapjove pirmą kartą.
  – Naudotojas néra išgèręs alkoholio, vaistų arba vartojęs narkotikų.

▶ Iškilus neaiškumu: kreipkitės i STIHL prekybos atstovą.

4.4 Apranga ir jranga

ISPEJIMAS

- Dirbant įvairūs objektai gali būti dideliu greičiu išsviedžiami į orą. Naudotojas gali būti sužeidžiamas.

- Dévékite ilgas kelnes iš atsparios medžiagos.

■ Dirbant kyla triukšmas. Triukšmas gali pakenkti klausai.

▶ Naudokite klausos organų apsaugą.

- Dirbant gali sukilti dulkës. lkvëptos dulkës gali pakenkti sveikatai ir sukelti alergines reakcijas.

Kylant dulkėms reikia: dévėti nuo dulkių apsaugančią kaukę.

■ Netinkama apranga gali įsipainioti į medžius, krūmus ir vejapjovę. Netinkamai apsirengęs naudotojas gali būti sunkiai sužeidžiamas.

▶ Vilkėkite priglundančius drabužius.

▶ Nedėvėkite šalių ir nusiimkite papuošalus.

■ Valydamas, gabendamas vejapjovę ar atlikdamas jos techninės priežiūros darbus, naudotojas gali paliesti peilį. Naudotojas gali būti sužeidžiamas.

- Mūvėkite darbines pirštines iš atsparios medžiagos.

■ Avėdamas netinkamą avalynę naudotojas gali paslysti. Naudotojas gali būti sužeidžiamas.

- Avėkite patvarią, uždarą avalynę, turinčią padus su protektoriais.

■ Galandant peilį gali kristi į šalis smulkios dalelės. Naudotojas gali būti sužeidžiamas.

▶ Naudokite gerai priglundančius apsauginius akinius. Tinkami apsauginiai akiniai yra patikrinti pagal EN 166 standartą arba nacionalinius teisės aktus ir prekyboje jie būna atitinkamai pažymėti.

- Mūvėkite darbines pirštines iš atsparios medžiagos.

4.5 Darbo zona ir aplinka

ISPEJIMAS

■ Pašaliniai asmenys, vaikai ir gyvūnai gali neat-pažinti ir nejvertinti vejapjovės ir į orą svai-domų objektų keliamo pavojaus. Pašaliniai asmenys, vaikai ir gyvūnai gali būti sunkiai sužeisti, taip pat gali būti padaryta materialinė žala.

▶ Pašaliniai asmenys, vaikai, ir gyvū-nai negali būti arti darbo zonos.

▶ Reikia laikytis atstumo iki objektų.
▶ Nepalikite vejapjovės be priežiūros.
▶ Pasirūpinkite, kad vaikai negalėtų žaisti su vejapjove.

■ Kai įrenginys veikia, triukšmo slopintuvas skleidžia karštas išmetamąsias dujas. Dėl karštu išmetamųjų dujų gali užsidegti lengvai užsiliepsnojančios medžiagos ir sukelti gaisrą.

▶ Lengvai užsiliepsnojančias medžiagas laikykite atokiau nuo išmetamuju duju srovės.

4.6 Saugi būklè

4.6.1 Vejapjové

Vejapjovė saugi eksploatuoti, jei atitinka toliau pateiktus reikalavimus:

– vejapjové nepažeista.
– Iš vejapjovės neteka benzinas.
– Degalu bako dangtelis uždarytas.
– Iš vejapjovės neteka variklio alyva.
– Variklio alyvos dangtelis uždarytas.
– Vejapjové švari.
- Veikia valdymo elementai, jie nepakite.
– Peilis tinkamai primontuotas.
- Primontuoti originalüs STIHL priedai, skirti atitinkamai vejapjovei.
– Priedai tinkamai primontuoti.
- Spyruokliniai mechanizmai nepažeisti ir tinkamai veikia.
– Atleidus pjovimo režimo jungimo rankeną užvedamas jrenginys.

ISPEJIMAS

■ Jei yra nesaugi eksploatuoti būklė, konstrukcinės dalys ir saugos įtaisai gali tinkamai nebeveikti ir tekėti degalai. Gali būti sunkiai sužeisti arba žūti asmenys.

• Dirbkite naudodami nepažeistą vejapjovę.
  ▶ Jei iš vejapjovės išteka benzinas, nedirbkite su vejapjove ir kreipkitės į STIHL prekybos atstovą.
  ▶ Uždarykite degalų bako dangtelį.

▶ Jei iš vejapjovės išteka variklio alyva, nedirbkite su vejapjove ir kreipkitės i STIHL prekybos atstovą.

▶ Uždarykite variklio alyvos dangtelj.

▶ Nešvaria vejapjovę nuvalykite.

▶ Nekeiskite vejapjovės ir jos apsaugos sistemu.

▶ Ypač griežtai draudžiama atlikti darbus prie vejapjovės, kurie pakeičia galią arba vidaus degimo variklio sūkių skaičių.

- Jei neveikia valdymo elementai, nedirbkite vejapjove.

- Spyruokliniai mechanizmai gali išleisti sukauptą energija.

▶ Montuokite originalius STIHL priedus, skirtus atitinkamai vejapjovei.

- Primontuokite peilį taip, kaip nurodyta šioje naudojimo instrukcijoje.

- Primontuokite priedus taip, kaip nurodyta šioje naudojimo instrukcijoje arba priedų naudojimo instrukcijoje.

▶ Nekiškite jokių objektų į vejapjovės angas.

▶ Pakeiskite nusitrynusius arba pažeistus nurodomuosius užrašus.

▶ Iškilus neaiškumams, kreipkitės i STIHL prekybos atstovą.

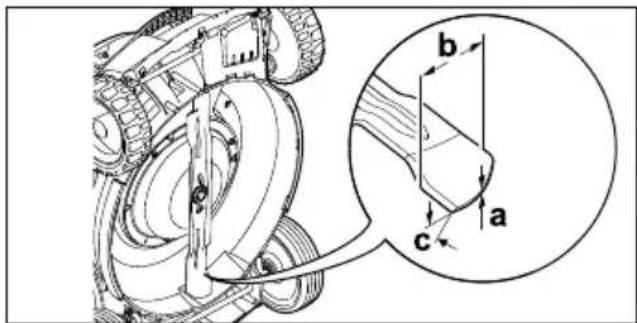

4.6.2 Peilis

Peilis saugus eksploatuoti, jei atitinka toliau pateiktus reikalavimus.

– Peilis ir tvirtinamos dalys nepažeistos.
– Peilis nepakeitęs formos.
– Peilis tinkamai primontuotas.
– Peilis tinkamai išgaląstas.
– Peilis be nelygumu.
– Peilis tinkamai subalansuotas.
- Ne per mažas mažiausias peilio storis ir plotis, 19.2.
– Išlaikytas galandimo kampas, 19.2.

ISPEJIMAS

■ Jei peilis néra saugus eksploatuoti, gali atsilaisvinti ir būti nusviestos peilio dalys. Gali būti sunkiai sužeisti asmenys.

• Dirbkite su nepažeistu peiliu ir nepažeistomis tvirtinamomis dalimis.
  ▶ Tinkamai jmontuokite peilj.
  ▶ Tinkamai pagaląskite peilį.
• Jei per mažas mažiausias peilio storis ar plotis, peilį pakeiskite.
  ▶ Paveskite subalansuoti peilj STIHL prekybos atstovui.
• Iškilus neaiškumu: kreipkitės į STIHL prekybos atstovą.

4.7 Degalai ir degalų pylimas

ISPEJIMAS

- Vejapjovėje naudojami degalai – benzinas. Benzinas yra ypač degus. Jei benzinas patektų į atvirą liepsną arba ant įkaitusių daiktų, jis galėtų sukelti gaisrą arba sprogimą. Gali būti sunkiai sužeisti arba žūti asmenys, taip pat gali būti padaryta materialinė žala.

▶ Saugokite benziną nuo karščio ir ugnies.
▶ Neišliekite benzino.
- Benzinui išsiliejus: benziną valykite šluoste, o įrenginį paleiskite tik tuomet, kai visos vejapjovės dalys sausos;
▶ Nerūkykite.
▶ Degalų nepilkite arti ugnies.
▶ Prieš pildami degalus, sustabdykite variklj ir palaukite, kol jis atvės.
▶ Jei baką reikia ištuštinti: tai darykite lauke;
▶ [rengin] paleiskite bent 3 m atstumu nuo degalu pylimo vietos.
▶ Vejapjovės, kurios bake yra benzino, jokiu būdu nelaikykite pastato viduje.

■ lkvėpęs benzino garų asmuo gali apsinuodyti.

▶ Nejkvėpkite benzino garų.
▶ Degalus pilkite gerai védinamoje vietoje.

- Dirbant vejapjovė išyla. Benzinas plečiasi ir degalų bake gali susidaryti per didelis slėgis. Atidarant degalų bako dangtelį benzinas gali ištrykšti. Trykštantis benzinas gali užsidegti. Naudotojas gali būti sunkiai sužeistas.

- Pirmiausia leiskite atvesti vejapjovei ir tik tuomet atidarykite degalų bako dangtelį.

- Drabužiai, ant kurių pateko benzino, lengvai užsiliepsnoja. Gali būti sunkiai sužeisti arba žūti asmenys, taip pat gali būti padaryta materialinė žala.

- Jei ant drabužių pateko benzino: drabužius persivilkite.

■ Benzinas gali pakenkti aplinkai.

▶ Neišliekite degalu.
- Benziną utilizuokite laikydamiesi įstatymų ir neteršdami gamtos.

■ Jei benzino pateko ant odos arba i akis, jis gali diriginti tiek odą, tiek akis.

▶ Saugokitės, kad benzino nepatektų.
- Jam patekus ant odos, šias odos vietas plaukite dideliu kiekiu vandens ir muilu.
▶ Elektrolitui patekus i akis, bent 15 minučiu skalaukite akis dideliu kiekiu vandens ir kreipkitės i gydytoją.

■ Vejapjovės degimo sistemoje atsiranda kibirkštys. Degioje ir sprogioje aplinkoje kibirkštys gali patekti į atvirą vietą ir sukelti gaisrą ir sprogimą. Gali būti sunkiai sužeisti

4 Saugumo nurodymai lietuviškai

arba žūti asmenys, taip pat gali būti padaryta materialinė žala.

• Naudokite jrenginio naudojimo instrukcijoje aprašytas uždegimo žvakes.
  ▶ [sukite ir priveržkite uždegimo žvakę.
• Tvirtai užspauskite uždegimo žvakės ant-galį.

■ Jei į vejapjovę pripilta įrenginiui neskirto benzino, vejapjovę gali būti sugadinta.

▶ Naudokite šviežią, kokybišką, bešvinį ben-zina.
▶ Laikykitės įrenginio naudojimo instrukcijoje pateiktų nuorodu.

4.8 Dirbant

▲ ISPEJIMAS

■ Jei naudotojas netinkamai paleidžia variklj, jis gali nebesuvaldyti vejapjovės. Naudotojas gali būti sunkiai sužeidžiamas.
- Paleiskite variklj taip, kaip nurodyta šioje naudojimo instrukcijoje.
■ Tam tikromis aplinkybėmis naudotojas nebegali dirbti susikoncentravęs. Naudotojas gali užkliūti, nugriūti ir sunkiai susižeisti.
- Dirbkite ramiai ir apdairiai.
▶ Pjaukite žolę tik esant geram matomumui. Nedirbkite su vejapjove esant prastam apšvietimui ir matomumui.
- Valdykite vejapjovę tik patys.
▶ Venkite kliūčių.
▶ Neapverskite vejapjovės.
- Dirbkite stovėdami ant žemės ir išlaikykite pusiausvyrą.
▶ Pasireiškus nuovargio požymiams, pasidarykite pertrauką.
▶ Pjaudami žolę nuokalnėse, pjaukite skersai šlaito.
▶ Nedirbkite ant didesnių nei 25° (46,6 %) nuokalnių.
▶ Naudokite vejapjovę itin atsargiai, kai dirbate šalia įkalnių, šlaitų, griovių, sąvartynų ir tvenkinių.
- Planuokite darbus taip, kad išvengtumėte didesnės apkrovos dėl ilgesnio eksploatavimo laiko.
■ Veikiant varikliui susidaro išmetamuju duju. Ikvėpę išmetamuju duju žmonės gali apsinuodyti.
▶ Nejkvėpkite išmetamųjų dujų.
▶ Vejapjove dirbkite gerai védinamoje vietoje.
▶ Jei pajutote pykinimą, pradėjo skaudėti galva, sutriko regėjimas, klausa arba svaigsta galva, nutraukite darbą ir kreipkitės į gydytoją.

■ Jei veikiant varikliui naudotojas dėvi klausos organų apsaugą, jis gali ribotai suvokti ir įvertinti triukšmą.

- Dirbkite ramiai ir apdairiai.

■ Vejapjovėje įmontuotas variklio išjungimo įtaisas.

▶ Paleidus pjovimo režimo ijungimo rankeną, variklis ir peilis sustabdomi per 3 sekundes.

■ Naudotojas gali įsipjauti į besisukantį peilį. Naudotojas gali būti sunkiai sužeidžiamas.

▶ Ištraukite uždegimo žvakės antgalį.

▶ Nelieskite besisukančio peilio.
▶ Jei peilis užsiblokavo dėl i ji patekusio daikto, išjunkite variklį. Tik tada išimkite tą daiktą.

■ Jei dirbama nenaudojant važiavimo pavaros, galite netyčia ijungti važiavimo pavarą ir vejapjovė pradės judėti. Gali būti sunkiai sužeidžiami žmonės ir padaroma materialinės žalos.

- Valdykite važiavimo pavaros ijungimo rankeną tik tada, kai reikia jjungti važiavimo pavarą.

■ Jei vejapjovė dirbant pasikeičia ir pradeda nejprastai veikti, vejapjovę gali būti nebesaugu eksploatuoti. Gali būti sunkiai sužeidžiami žmonės ir padaroma materialinės žalos.

▶ Nebedirbkite ir kreipkitės i STIHL prekybos atstovą.

■ Dirbant vejapjovė gali sukelti vibracijas.

▶ Mūvėkite darbines pirštines.
▶ Darykite pertraukas.
- Atsiradus kraujotakos sutrikimo požymių, kreipkitės į gydytoją.

■ Apžiūrėkite pjaunamą plotą ir atkreipkite dėmesį i kliūtis. Jei dirbant peilis kliudo pašalinį objektą, jis arba jo dalys gali būti dideliu greičiu išsviedžiami į orą. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.

▶ Pašalinkite iš darbo zonos pašalinius objektus, pvz., akmenis, vielas, žaislus ar kitus daiktus. Pažymėkite paslėptus objektus, kurių negalima pašalinti.

■ Atleidus pjovimo režimo jjungimo rankeną peilis dar kurį laiką sukasi. Gali būti sunkiai sužeidžiami žmonės.

▶ Palaukite, kol peilis nustos suktis.

■ Besisukančiam peiliui kliudžius kietą objektą gali kilti kibirkščiu. Degioje aplinkoje kibirkštys gali sukelti gaisrą. Gali būti sunkiai arba mirti-

lietuviškai 4 Saugumo nurodymai

nai sužeidžiami žmonės bei padaroma materialinės žalos.

▶ Nedirbkite degioje aplinkoje.

■ Nesaugiai ant nuokalnės pastatyta vejapjovė gali nuriedėti. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.
- Paleiskite vejapjovę iš rankų tik tuomet, kai ji stovi ant lygaus paviršiaus ir negali nuriedėti.
■ Prie valdymo rankenos pritvirtinus daiktų, vejapjovė gali apvirsti dėl papildomo svorio. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.
- Netvirtinkite prie valdymo rankenos jokių daiktų.

▲ PAVOJUS

■ Jei dirbama aplinkoje, kurioje yra elektros laidų, peilis gali kliudyti elektros laidus ir juos pažeisti. Naudotojas gali būti sunkiai arba mirtinai sužeidžiamas.
- Nedirbkite aplinkoje, kurioje yra elektros laidų.
■ Per perkūniją dirbanti naudotoją gali nutrenkti žaibas. Naudotojas gali būti sunkiai arba mirtinai sužeidžiamas.
▶ Esant perkūnijai, nedirbkite.
- Dirbdamas per lietu naudotojas gali paslysti. Naudotojas gali būti sunkiai arba mirtinai sužeidžiamas.
▶ Jei lyja, nedirbkite.

4.9 Gabenimas

ISPEJIMAS

■ Gabenama vejapjovė gali apvirsti arba judėti. Gali būti sužaloti žmonės ir padaryta materiali-nės žalos.

▶ Išjunkite variklj.

▶ Palaukite, kol peilis nustos suktis.

▶ Ištraukite uždegimo žvakės antgalį.

- [tvirtinkite vejapjovę įtempiamaisiais diržais, dirželiais arba tinklu ant tinkamos krovimo platformos, kad neapvirstų ir negalėtų pajudėti.

■ Veikiant varikliui gali įkaisti triukšmo slopintuvas ir pats variklis. Gabendamas naudotojas gali nusideginti.
▶ Vejapjovės stūmimas.

■ Vejapjovė sunki. Naudotojas vienas nešdamas vejapjovę gali susižeisti.

▶ Mūvėkite darbines pirštines.

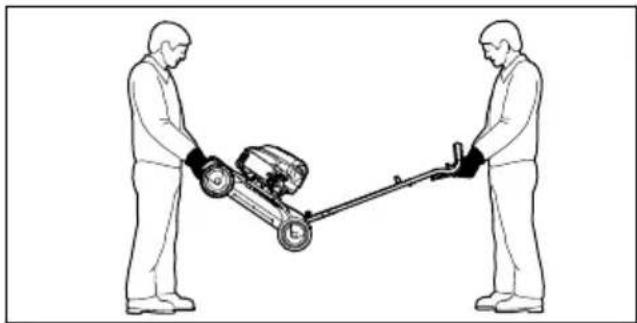

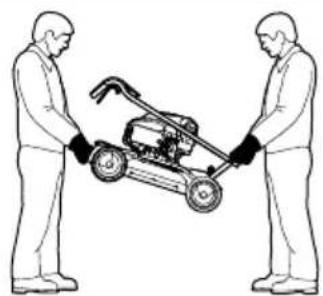

▶ Vejapjovę turi nešti du asmenys.

4.10 Laikymas

▲ ISPEJIMAS

■ Vaikai gali neatpažinti ir nejvertinti vejapjovės keliamo pavojaus. Vaikai gali sunkiai susižeisti.

▶ Išjunkite variklj.
- Vejapjovę laikykite vaikams nepasiekiamoje vietoje.
▶ Laikykite vejapjovę švarioje ir sausoje vie-toje.

Ant pagrindo su nuolydžiu laikoma vejapjovė gali nuriedėti. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.

▶ Vejapjovę laikykite tik ant lygaus pagrindo.

4.11 Valymas, techninė priežiūra ir remontas

ISPEJIMAS

■ Jei valant, atliekant techninės priežiūros darbus arba remontuojant veikia variklis, gali būti sunkiai arba mirtinai sužalojami žmonės bei padaroma materialinės žalos.

▶ Išjunkite variklj.

▶ Palaukite, kol peilis nustos suktis.

▶ Ištraukite uždegimo žvakės antgalį.

■ Jei valant, atliekant techninės priežiūros arba remonto darbus veikia variklis, netyčia gali būti jjungiama važiavimo pavara. Gali būti sunkiai sužeidžiami žmonės ir padaroma materialinės žalos.

▶ Išjunkite variklj.

▶ Ištraukite uždegimo žvakės antgalį.

■ Veikiant varikliui gali įkaisti triukšmo slopintuvas ir pats variklis. Žmonės gali nusideginti.

- Palaukite, kol triukšmo slopintuvas ir variklis atvės.

■ Stiprūs plovikliai, valant naudojama vandens srovė arba smailūs daiktai gali pažeisti vejapjovę arba peilį. Netinkamai valant vejapjovę arba peilį, gali sutrikti konstrukcinių dalių ir

5 Vejapjovės paruošimas naudoti lietuviškai

saugos įtaisų veikimas. Gali būti sunkiai sužeidžiami žmonės.

• Valykite vejapjovę ir peilį, kaip nurodyta šioje naudojimo instrukcijoje, 5.2.
  ■ Netinkamai atliekant vejapjovės arba peilio techninės priežiūros ar remonto darbus, gali sutrikti konstrukcinės dalių ir saugos įtaisų veikimas. Gali būti sunkiai arba mirtinai sužalo-jami žmonės.
• Pakeiskite susidėvėjusias arba pažeistas dalis.
• Jei reikia atlikti vejapjovės techninės priežiūros arba remonto darbus, kreipkitės i STIHL prekybos atstovą.
• Atlikite peilio techninės priežiūros darbus, kaip nurodyta šioje naudojimo instrukcijoje.
  ■ Valydamas peilį, atlikdamas jo techninės priežiūros arba remonto darbus, naudotojas gali įsipjauti į aštrias briaunas. Naudotojas gali būti sužeidžiamas.
• Mūvėkite darbines pirštines iš atsparios medžiagos.
  ■ Galandamas peilis gali jkaisti. Naudotojas gali nusideginti.
  ▶ Palaukite, kol peilis atvès.
• Mūvėkite darbines pirštines iš atsparios medžiagos.

5 Vejapjovės paruošimas naudoti

5.1 Vejapjovės paruošimas naudoti

Kaskart prieš pradedant dirbti reikia atlikti toliau nurodytus veiksmus.

- Isitikinkite, kad toliau išvardytos konstrukcinės dalys saugios eksploatuoti:

- vejapjové, 14.6.1.

- peilis, 4.6.2.

▶ Nuvalykite vejapjovę, 15.2.
▶ Patikrinkite peilj, 10.2.
▶ Pripilkite variklio alyvos, 16.2.
- Atlenkite ir nustatykite valdymo rankeną, 8.1.
▶ Ipilkite i vejapjovę kuro, 07.1.
▶ Nustatykite pjovimo aukšti, 1.2.
▶ Patikrinkite valdymo elementus, 10.1.
- Jei nepavyksta atlikti šių veiksmų, nenaudokite vejapjovės ir kreipkitės į STIHL prekybos atstovą.

6 Vejapjovés surinkimas

6.1 Valdymo rankenos montavimas

▶ Išjunkite jrengini.
- Ištraukite uždegimo žvakės antgalį.

▶ Pastatykite vejapjovę ant lygaus paviršiaus.

2 1

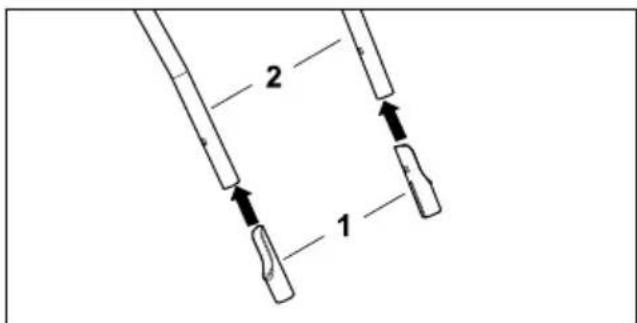

▶ Užmaukite apsaugines ivores (1) ilgaja puse i vidų ant valdymo rankenos viršutinės dalies (2).

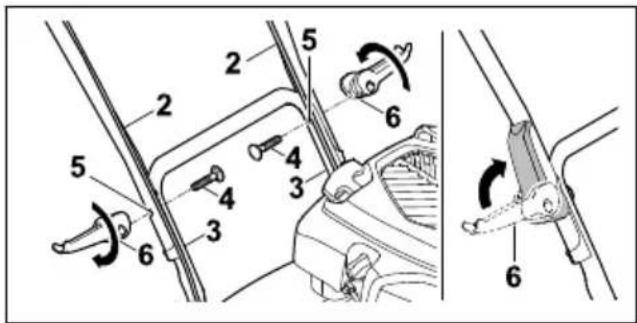

▶ Laikykite valdymo rankenos viršutinę dalį (2) ant valdymo rankenos apatinės dalies (3) taip, kad sutaptų angos.
- Prakiškite varžtus (4) pro angas (5) iš vidaus išorę.
- Greitojo įtempimo įtaisus (6) prisukite varž-tais (4) ir atverskite į viršų taip, kad greitojo įtempimo įtaisai (6) būtų prigludę prie valdymo rankenos.

8 9 a 7 a 7 7 CLICK

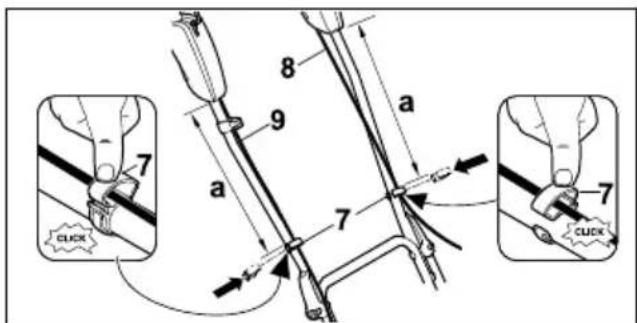

▶ Uždėkite kabelių spaustukus (7) ant valdymo rankenos viršutinės dalies.
- Idėkite lynų sistemas (8 + 9) i kabelių spaustukus (7).
▶ Uždarykite kabelių spaustukus (7) ir užfiksuokite plokštelę.
- Variklio išjungimo lynų sistemą (8) su laido spaustuku (7) pritvirtinkite prie kairės valdymo rankenos viršutinės dalies atstumu a = 42 - 44 cm.

lietuviškai 7 Vejapjovės pildymas degalais

- Važiavimo pavaros lynų sistemą (9) su laido spaustuku (7) pritvirtinkite prie dešinės valdymo rankenos viršutinės dalies atstumu a = 42 - 44 cm.

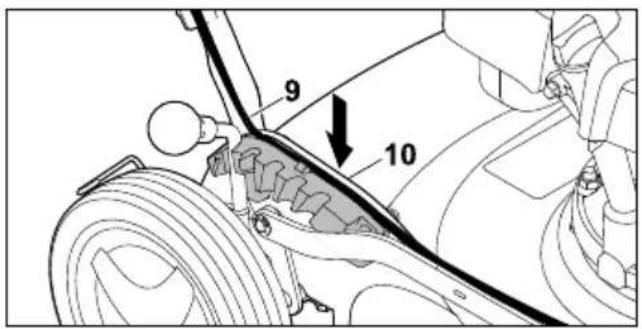

9 10

▶ Ispauskite važiavimo pavaros lynų sistema (9) i fiksavimo segmento kreipiamają (10).

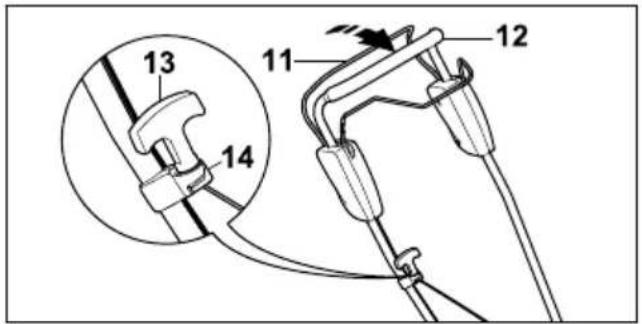

13 14 11 12

• Spauskite pjovimo režimo ijungimo rankeną (11) link valdymo rankenos (12) ir laikykite nuspaudę.
  ▶ Lėtai traukite paleidimo rankenėlę (13) lynų sistemos kreipiamosios (14) kryptimi.
  ▶ Užkabinkite paleidimo rankenėlę (13) už lynų sistemos kreipiamosios (14).
• Atleiskite pjovimo režimo jjungimo rankeną (11).
  ▶ Vėl užmaukite uždegimo žvakės antgalį.

6.2 Variklinės alyvos pripylimas

Variklio alyva sutepa ir aušina variklj.

Variklio alyvos specifikacijos ir pripildymo kiekiai nurodyti jrenginio naudojimo instrukcijoje.

PRANESIMAS

■ Pristatomame įrenginyje variklio alyvos néra. Vejapjovei gali pakenkti, jei įrenginys paleidžiamas be variklio alyvos arba kai jos per mažai.
- Kaskart prieš paleisdami jrenginį, patikrinkite variklio alyvos lygį ir prireikus įpilkite.
- Variklio alyvą pilkite taip, kaip nurodyta šioje naudojimo instrukcijoje.

7 Vejapjovės pildymas degalais

7.1 Kuro pylimas i vejapjovę

PRANESIMAS

■ Jei į vejapjovę pripilama netinkamo kuro, vejapjovė gali būti sugadinama. ► Vadovaukitės įrenginio naudojimo instrukcija.
- Išjunkite įrenginį. - Pastatykite vejapjovę ant lygaus paviršiaus. - Drėgna šluoste nuvalykite sritį aplink kuro bakelio dangtelį.

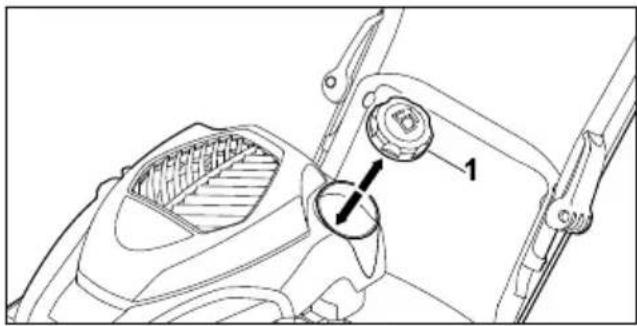

Kuro bako dangtelj (1) sukite kryptimi prieš laikrodžio rodyklę tol, kol jis nusiims.
▶ Nuimkite kuro bakelio dangtelj.
▶ Pilkite kurą pro tinkamą piltuvą taip, kad iki kuro bakelio krašto liktu nepripildyta bent 15 mm.
▶ Uždėkite kuro bakelio dangtelį ant kuro bakelio.
- Sukite kuro bakelio dangtelj pagal laikrodžio rodyklę ir priveržkite ranka. Kuro bakelis uždarytas.

8 Vejapjovès nustatymas naudotojui

8.1 Valdymo rankenos atlenkimas ir nustatymas

▶ Išjunkite jrengini.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.

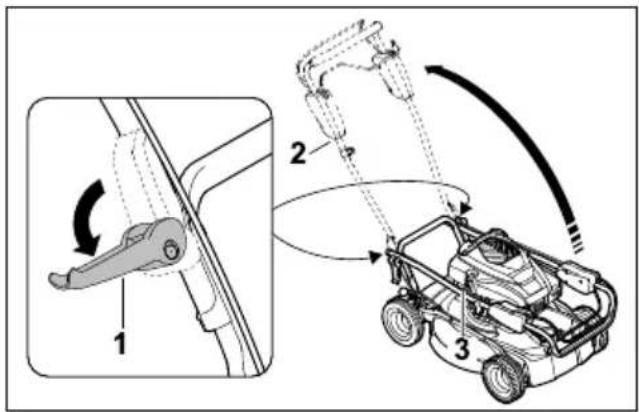

• Atlaisvinkite greitojo įtempimo įtaisus (1) kairėje ir dešinėje.
• Atsargiai atlenkdami valdymo rankeną (2) jsitikinkite, kad neprispaudėte lynų sistemų (3).
• Priveržkite greitojo įtempimo įtaisus (1) kairėje ir dešinėje.
  Valdymo rankena (2) yra pritvirtinta prie vejapjovès.

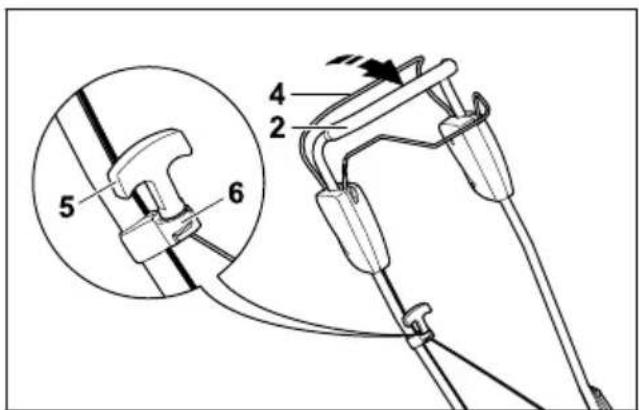

• Spauskite pjovimo režimo jungimo rankeną (4) link valdymo rankenos (2) ir laikykite nuspaudę.
• Lėtai traukite paleidimo rankenėlę (5) lynų sistemos kreipiamosios (6) kryptimi.
  ▶ Užkabinkite paleidimo rankenėlę (5) už lynų sistemos kreipiamosios (6).
• Atleiskite pjovimo režimo jjungimo rankeną (4).
  ▶ Vėl užmaukite uždegimo žvakės antgalį.

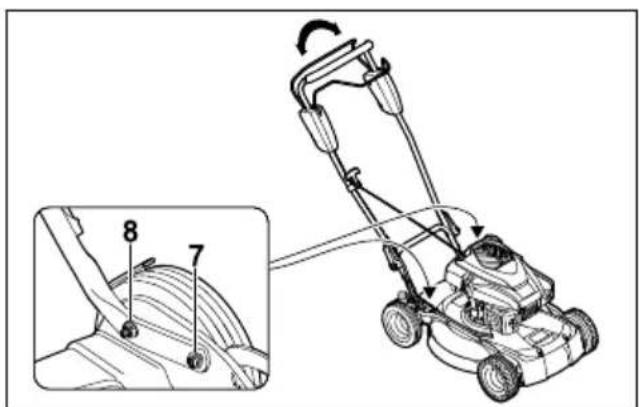

• Judindami aukštyn ir žemyn, nustatykite valdymo rankeną i patogų valdymo aukštį ir laikykite.
• Priveržkite veržles (7 + 8). Valdymo rankena yra pritvirtinta prie vejapjovės.

8.2 Valdymo rankenos sulenkimas

Valdymo rankeną galite atlenkti, kad sutaupytumėte vietos gabendami ir laikydami jrenginį.

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Spauskite pjovimo režimo ijungimo rankeną link valdymo rankenos ir laikykite nuspaudę.
- Atkabinkite paleidimo rankenėlę iš troso krei-piamosios ir lėtai traukite variklio kryptimi.
▶ Atleiskite pjovimo režimo jungimo rankeną.
▶ Laikykite valdymo rankeną ir atlaisvinkite valdymo rankenos verzles.
▶ Palenkite valdymo rankeną i priekį.

9 Variklì jjungti ir išjungti

9.1 [renginio paleidimas

▶ Pastatykite vejapjovę ant lygaus paviršiaus.

Kaire ranka spauskite pjovimo režimo ijungimo rankeną (1) link valdymo rankenos ir laikykite nuspaudę.
▶ Dešine ranka lėtai traukite paleidimo rankenėlę (2), kol aiškiai pajusite pasipriešinimą.
▶ Greitai traukite paleidimo rankenėlę (2) ir atleiskite, kai paleisite įrenginį.
- Jei nepavyksta paleisti jrenginio, Vadovaukitės jrenginio naudojimo instrukcija.

9.2 Variklio sustabdymas

▶ Pastatykite vejapjovę ant lygaus paviršiaus.
- Atleiskite pjovimo režimo jungimo rankeną. Variklis išsijungia.
▶ Pasitraukite iš naudotojo pozicijos.

10.1 Valdymo elementų patikra

Pjovimo režimo jungimo rankena ir važiavimo pavaros jjungimo rankena

▶ Sustabdykite variklj.
- Traukite iki galo pjovimo režimo jungimo rankeną ir važiavimo pavaros jungimo rankeną valdymo rankenos link ir vėl paleiskite.
- Jei pjovimo režimo jungimo rankena ir važiavimo pavaros jungimo rankena sunkiai juda arba negrižta i pradinę padėtį: nenaudokite vejapjovės ir kreipkitės i STIHL prekybos atstovą.

Pjovimo režimo jungimo rankena arba važiavimo pavaros jungimo rankena sugedusi.

10.2 Peilio patikra

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pakelkite vejapjovę, 15.1.

- Jei per mažas mažiausias peilio storis ar plotis, pakeiskite peilj, 19.2.

- Jei neišlaikytas galandimo kampas, pagaląskite peilj, 19.2.

- Iškilus neaiškumams, kreipkitės į STIHL prekybos atstovą.

11 Darbas vejapjove

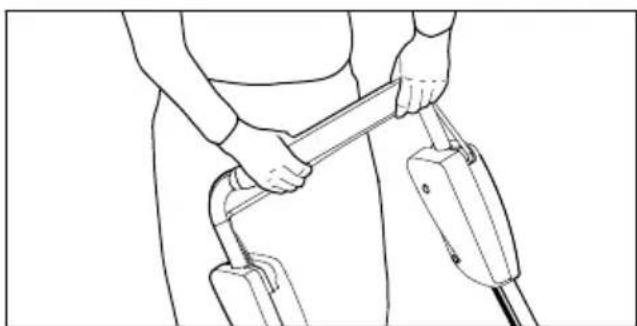

11.1 Vejapjovės laikymas ir valdymas

▶ Laikykite abiem rankomis valdymo rankeną, kad nykščiai ją apimtų.

11.2 Pjovimo aukščio nustatymas

Galima nustatyti 5 skirtingus pjovimo aukščius:

- 30 mm - 1 padètis

- 40 mm - 2 padètis

- 50 mm - 3 padètis

- 60 mm - 4 padètis

- 70 mm - 5 padètis

Pjovimo aukščio nustatymas

▶ Išjunkite variklj.

Peilis turi nesisukti.

▶ Pastatykite vejapjovę ant lygaus paviršiaus.

• Spauskite svirti (1) i išorę galinio rato link ir laikykite.
  ▶ Nustatykite svirti (1) i pageidaujamą padėti (2) ir užfiksuokite.

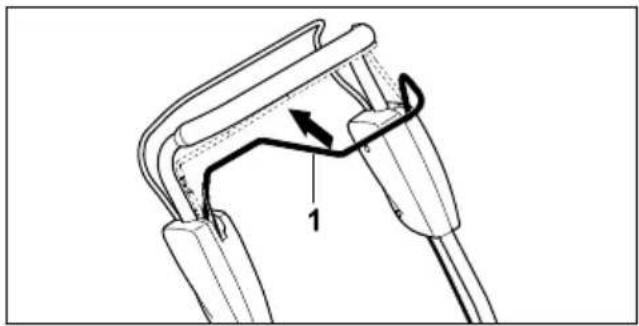

11.3 Važiavimo pavaros jungimas ir išjungimas

11.3.1 Važiavimo pavaros ijungimas

▶ Pastatykite vejapjovę ant lygaus paviršiaus.

▶ Paleiskite jrengini.

- Traukite važiavimo pavaros ijungimo rankeną (1) iki galo valdymo rankenos link ir taip laikykite, kad nykštys apimtų valdymo rankeną. Vejapjovė pajuda.

11.3.2 Pavaros išjungimas

- Atleiskite važiavimo pavaros jungimo rankeną.

▶ Palaukite, kol vejapjové sustos.

11.4 Mulčiavimas

Mulčiavimo proceso metu oro srovė nupjautą žolę nupučia i peilių sritį. Čia žolė smulkiai supjaustoma ir vėl išpučiama atgal ant nupjautos vejos. Nupjauta žolė lieka ant vejos, šiek tiek api-pūva ir tampa natūraliomis trąšomis. Veja bus graži ir tanki, jei ją dažnai mulčiuosite ir neleisite peraugti. Norint tai užtikrinti, reikia nupjauti treč-dalį žolės aukščio.

Gero mulčiavimo sąlygos:

• Dažnumas: pvasarį (pagrindiniu augimo periodu) – ne rečiau nei 2 kartus per savaitę, vasarą ir rudenį – ne rečiau nei 1 kartą per savaitę.
• Jei jmanoma, pjaukite sausą veja.
  – Naudokite gerai išgaląstus pjovimo peilius.
• Pasirinkite nedidelj stūmimo greitj.
• Keiskite pjovimo krypti ir atkreipkite dėmesi viena kitą dengiančias pjovimo atkarpas.
  – Itin aukšta žolę visada pjaukite palaipsniui.

• Jei dirbama ijungus važiavimo pavarą, stumkite vejapjovę i priekį kontroliuodami jos judėjimą.
• Jei dirbama išjungus važiavimo pavarą, lėtai stumkite vejapjovę į priekį kontroliuodami jos judėjimą.

12 Po darbo

12.1 Baigus dirbti

▶ Sustabdykite variklj.
▶ Jei vejapjové šlapia, nusausinkite ją.
▶ Nuvalykite vejapjovę.

13 Pernešimas

13.1 Vejapjovès gabenimas

▶ Išjunkite variklj.
Peilis turi nesisukti.
▶ Ištraukite uždegimo žvakės antgalį.

Vejapjovès stūmimas

▶ Lėtai stumkite vejapjovę i priekį kontroliuodami jos judėjimą.

Vejapjovės nešimas

▶ Mūvėkite darbines pirštines iš atsparios medžiagos.

▶ Vejapjovės nešimas, kai valdymo rankena atlenkta

• Vienas žmogus turi laikyti vejapjovę priekyje abiem rankomis, o kitas – abiem rankomis už valdymo rankenos.
  ▶ Pakelkite ir neškite vejapjovę dviese.

- Vejapjovės nešimas, kai valdymo rankena užlenkta

▶ Sulenkite valdymo rankeną.
- Vienas žmogus turi laikyti vejapjovę priekyje paėmęs abiem rankomis už gabenimo rankenos, o kitas – gale paėmęs abiem rankomis už gabenimo rankenos.
▶ Pakelkite ir neškite vejapjovę dviese.

Vejapjovės gabenimas transporto priemonėje

- ltvirtinkite pastatytą vejapjovę taip, kad ji neapvirstu ir nejudėtu.

14 sandèliuojate

14.1 Vejapjovės laikymas

▶ Išjunkite variklj ir leiskite jam atvesti.
▶ Ištraukite uždegimo žvakės antgalį.
- Vejapjovę laikykite taip, kad atitiktų toliau pateiktus reikalavimus.

– Laikykite vejapjovę vaikams nepasiekiamoje vietoje.

– Vejapjové švari ir sausa.
– Vejapjové negali apvirsti.
– Vejapjové negali judèti.

Jei vejapjovė laikoma ilgiau nei 3 mėnesius:

▶ Ištuštinkite degalų bakelį.
- Paveskite STIHL prekybos atstovui išvalyti degalų baką.
- Variklio alyvą keiskite taip, kaip nurodyta šioje naudojimo instrukcijoje.
▶ Išsukite uždegimo žvakę.

ISPEJIMAS

- Jei ištraukus uždegimo žvakės antgalį ištraukiama paleidimo rankenėlė, galimos kibirkštys. Degioje ir sprogioje aplinkoje kibirkštys gali sukelti gaisrą ir sprogimą. Gali būti sunkiai arba mirtinai sužaloti žmonės bei padaryta materialinės žalos.

▶ Uždegimo žvakės antgalį laikykite toliau nuo uždegimo žvakės angos.

• Kelis kartus paleidimo rankenėlę ištraukite ir atleiskite.
  ▶ lsukite ir priveržkite uždegimo žvakę.

15 Valymas

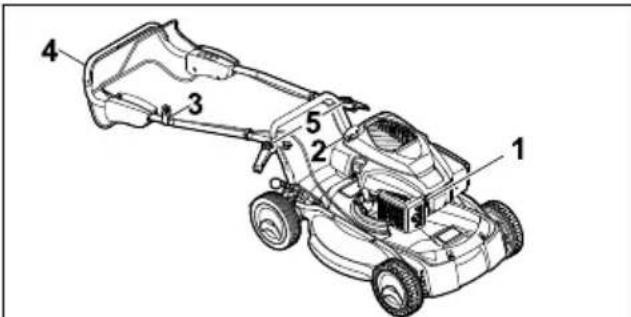

15.1 Vejapjovės pastatymas

▶ Ištuštinkite kuro bakelj. lrenginys išsijungia.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Nustatykite 1 pjovimo aukščio padėtį, 1.2.

1 2 3 4 5

▶ Ištraukite uždegimo žvakės antgalį (1).
- Atkabinkite paleidimo rankenėlę (2) nuo lynų sistemos kreipiamosios (3).
▶ Viena ranka laikykite valdymo rankeną (4) ir atidarykite greitojo įtempimo įtaisą (5).
▶ Atlenkite valdymo rankeną (4) atgal.

▶ Sustabdykite variklj.
▶ Palaukite, kol vejapjové atvès.
▶ ištraukite uždegimo žvakės antgalį;
- Valykite vejapjovę drėgna šluoste.
▶ Nuvalykite teptuku ventiliacijos angas.

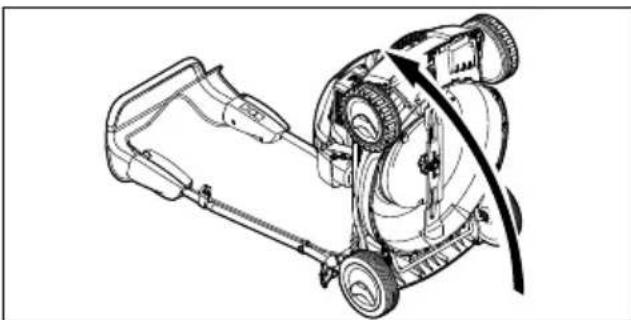

▶ Pakelkite vejapjovę.

16 Priežiūra lietuviškai

▶ Sritj aplink peilj ir patj peilj valykite medine lazdele, minkštu šepečiu arba drėgna šluoste.

16 Priežiūra

16.1 Techninės priežiūros intervalai

Techninės priežiūros intervalai priklauso nuo aplinkos ir darbo sąlygų. STIHL rekomenduoja laikytis toliau pateiktų techninės priežiūros intervalų.

Variklis

- Variklio techninę priežiūrą atlikite taip, kaip nurodyta šioje naudojimo instrukcijoje.

Vejapjové

- Kartą per metus paveskite vejapjovės patikros darbus atlikti STIHL prekybos atstovui.

16.2 Peilio išmontavimas ir įmontavimas

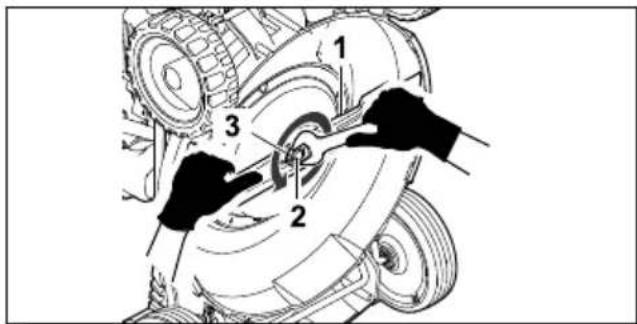

16.2.1 Peilio išmontavimas

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę.

▶ Laikykite peilj (1).
▶ Išsukite varžta (2) ir nuimkite kartu su poveržle (3).
▶ Nuimkite peilj (1).
▶ Išimkite varžta (2) ir poveržle (3).
Sumontuodami peilj (1) naudokite naują varžta ir poveržlę.

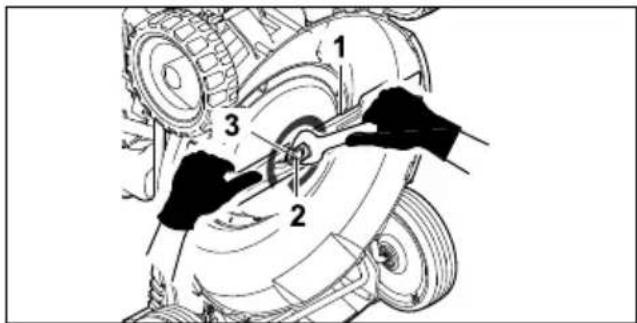

16.2.2 Peilio jmontavimas

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę.

▶ Uždėkite naują poveržlę (1) ant naujo varžto (2).
▶ Užtepkite ant varžto (2) sriegio varžtu fiksavimo klijų „Loctite 243“.
▶ Uždėkite peilį (3), kad ant kontaktinio paviršiaus esančios iškyšos įsistatytų į peilio (3) įrantas.
▶ [sukite varžta (2) kartu su poveržle (1).

Reikia nemažai pasipraktikuoti norint tinkamai pagaląsti ir subalansuoti peilį.

STIHL rekomenduoja pavesti peilį pagaląsti ir subalansuoti STIHL prekybos atstovui.

ISPEJIMAS

■ Peilio pjovimo briaunos aštrios. Naudotojas gali jsipjauti.
▶ Mūvėkite darbines pirštines iš atsparios medžiagos.

▶ Sustabdykite variklj.
▶ ištraukite uždegimo žvakės antgalį;
▶ Pakelkite vejapjovę.
▶ Išmontuokite peilj.
▶ Pagaląskite peilį. Galąsdami išlaikykite tikslų galandimo kampa, peilį ataušinkite, 19.2. Galandamas peilis neturi pamėlynuoti.
▶ lmontuokite peilj.
- Iškilus neaiškumu: kreipkitės į STIHL prekybos atstovą.

17 Remontas

17.1 Vejapjovès remontas

Naudotojas pats negali remontuoti vejapjovės ir peilio.

- Jei vejapjové pažeista, nenaudokite vejapjovés ar peilio ir kreipkitės i STIHL prekybos atstovą.

- Jei nurodomieji užrašai nebejskaitomi arba pažeisti, paveskite STIHL prekybos atstovui nurodomuosius užrašus pakeisti.

18 Gedimų šalinimas

18.1 Vejapjovės gedimų šalinimas

Gedimas Priežastis Ka daryti?
Irenginys nepasileidžia.	Pjovimo režimo jungimo ran-kena nepaspausta.	► Irengini paleiskite taip, kaip nurodyta šioje naudo-jimo instrukcijoje.
Tuščias degalu bakas. ► Ipilkite i vejapjovę degalu.
			Užsikišo degalu vamzdelis. ► kreipkitės i STIHL prekybos atstovą.
			Kuras bake yra prastos koky-bės, užterštas arba pasenęs.	► Naudoti šviežią, bešvinį, kokybišką benziną.
			Užterštas oro filtras. ► kreipkitės i STIHL prekybos atstovą.
			Uždegimo žvakės antgalis nuimtas nuo uždegimo žvakės arba aukštosios įtampos laidas blogai pritvirtintas prie antgalio.	► užmaukite uždegimo žvakės antgalį.► Patikrinti aukštosios įtampos laido ir kištuko jungtį.
			Uždegimo žvakė aprūkusi, pažeista arba netinkamai nusta-tytas atstumas tarp elektrodų.	► Išvalyti arba pakeisti uždegimo žvakę.► Sureguliuokite atstumą tarp elektrodų.
			Per didelis peilio pasipriešini-mas.	► Nustatykite didesnį pjovimo aukštį.► Junkite įrenginį, kur žemesnė žolė.
Irenginys sun-kiai pasileid-žia arba mažėja jo galia.	Užsikišo vejapjovės korpusas. Nuvalykite vejapjovę.
	Nustatytas per mažas pjovimo aukštis arba stūmimo greitis yra per didelis.	Pakoreguokite pjovimo aukštį arba pjaukite lėčiau.
	Į degalu baką ir karbiuratorių pateko vandens arba karbiura-torius užsikimšo.	Ištuštinti degalu baką, išvalyti degalu vamzdelius ir karbiuratorių.
	Užterštas degalu bakas. kreipkitės i STIHL prekybos atstovą.
	Užterštas oro filtras. kreipkitės i STIHL prekybos atstovą.
	Aprūkusi uždegimo žvakė. Išvalyti arba pakeisti uždegimo žvakę.
	Variklyje yra per mažai variklio alyvos.	Variklio alyvą pilkite arba keiskite taip, kaip nurodyta šioje naudojimo instrukcijoje.
	Nešvarios aušinimo briaunos. Nuvalykite vejapjovę.
Vejapjovė sti-priai įkaitęs.	Pažeistas peilis. peilį pakeiskite.
	Peilis netinkamai primontuotas. Imontuokite peilį.
Žolė nupjau-nama nešva-riai.	Atšipo arba susidėvėjo peilis. Pagaląskite arba pakeiskite peilį.

19 Techniniai daviniai

19.1 Vejapjové STIHL RM 4.0 RT

• Variklio tipas: „Kohler HD675“.
  – Cilindro darbinis türis: 149 cm ^3 .
  – Galia: 2,2 kW (3,0 AG), kai 2800 min ^-1 .
• Sūkių skaičius: 2800 sūk./min.

• Maksimali kuro bakelio talpa: 1400 cm ^3 (1,4 l).

• Svoris: 35 kg.
  – Pjovimo plotis: 53 cm.

19.2 Peilis

– Mažiausias storis a: 2,5 mm
– Mažiausias plotis b: 55 mm
- Galandimo kampas = 30°

20 Atsarginės dalys ir priedai lietuviškai

19.3 Garso ir vibracijos vertės

Koeficientinis garso slégio lygio dydis – 2 dB(A). Koeficientinis garso galios lygio dydis – 2,2 dB(A). Koeficientinis vibracijos lygio dydis – 1,60 m/s².

• Garso slėgio lygis L _pA , išmatuotas remiantis EN ISO 5395-2 – 79 dB(A).
• Garantuotas garso galios lygis L_wAd , išmatuotas remiantis 2000/14/EC / S.I. 2001/1701: 93 dB(A)
• Vibracijos vertė a_hv , išmatuota remiantis EN 12096, EN 20643, EN ISO 5395-2, valdymo rankena – 3,20 m/s ^2 .

Informacija dėl vibracijos vykdymo pagal Darbda-vių direktyvą 2002/44/EC ir S.I. 2005/1093 pateikta adresu: www.stihl.com/vib .

19.4 REACH

REACH pažymi ES potvarkį dėl registravimo, vertinimo ir chemikalų leistinas normas.

Informacijas apie atitikimą REACH potvarkiui (ES) Nr. rasite www.stihl.com/reach.

20 Atsarginės dalys ir priedai

20.1 Atsarginės dalys ir priedai

STIHL Šie simboliai žymi originalias STIHL atsargines dalis ir originalius STIHL priedus.

STIHL rekomenduoja naudoti originalias STIHL atsargines dalis ir originalius STIHL prie- dus.

Nors nuolat stebi rinką, STIHL negali įvertinti kitų gamintojų atsarginių dalių ir priedų patikimumo, saugos bei tinkamumo, todėl tokius naudojant, STIHL negali už juos garantuoti.

STIHL originalių atsarginių dalių ir STIHL originalių priedų galima įsigyti iš STIHL specializuoto prekybos atstovo.

20.2 Svarbios atsarginės dalys

Imonė STIHL neprisiima jokios atsakomybės už žalą, padarytą kitiems asmenims ar jų turtui naudojant neleistinas konstrukcijas ar atsargines dalis.

– Peilis: 6383 702 0100
– Peilio varžtas: 9008 319 9075
- Poveržlé: 0000 702 6600

21 Utilizavimas

21.1 Vejapjovès utilizavimas

Informaciją apie utilizavimą suteikia STIHL prekybos atstovas.

▶ Vejapjovę, peilius, benziną, variklio alyvą, priedus ir pakuotę reikia utilizuoti laikantis teisės aktų ir nekenkiant aplinkai.

22 ES- atitikties sertifikatas

22.1 Vejapjové STIHL RM 4.0 RT

„STIHL Tirol GmbH“

atsakingai pareiškia, kad

– konstrukcijos tipas: vejapjové
– gamintojo ženklas: STIHL
- tipas: RM 4.0 RT
– pjovimo plotis: 53 cm.
– serijos numeris: 6383

atitinka atitinkamas direktyvų 2000/14/EC, 2006/42/EC, 2014/30/EU ir 2011/65/EU nuostatas ir sukonstruota bei pagaminta pagal šių, gamybos dieną galiojančių standartų, versijas: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Dalyvaujanti notifikuotoji įstaiga:

Nustatant išmatuotojo ir garantuotojo garso galios lygj buvo laikomasi direktyvos 2000/14/EC, VIII priedo.

– Išmatuotas garso galios lygis: 91,2 dB(A).
– Garantuotas garso galios lygis: 93 dB(A)

Techniniai dokumentai saugomi „STIHL Tirol GmbH“.

Pagaminimo metai ir jrenginio numeris nurodyti ant vejapjovės.

Langkampfenas, 2020-01-02

„STIHL Tirol GmbH“

M. Thieu

einantis pareigas

Matthias Fleischer, mokslinių tyrimų ir plėtros vadovas

einantis pareigas

Sven Zimmermann, kokybès vadovas

23 UKCA atitikties deklaracija

23.1 Vejapjové STIHL RM 4.0 RT

„STIHL Tirol GmbH“

atsakingai pareiškia, kad

• konstrukcijos tipas: vejapjové
  – gamintojo ženklas: STIHL
• tipas: RM 4.0 RT
• pjovimo plotis: 53 cm.
• serijos numeris: 6383

atitinka atitinkamas Jungtinės Karalystės reglamentų „Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016“ ir „The Restriction of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012“ nuostatas ir sukonstruota bei pagaminta pagal gamybos datos metu galiojančias šių standartų versijas: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Dalyvaujanti notifikuotoji jstaiga:

„TUV Rheinland UK LTD“

1011 Stratford Road

Solihull, B90 4BN

Nustatant išmatuojamą ir garantuojamą garso galios lygį buvo laikomasi Jungtinės Karalystės reglamento „Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11“.

– Išmatuotas garso galios lygis: 91,2 dB(A).

– Garantuotas garso galios lygis: 93 dB(A)

Techniniai dokumentai saugomi

„STIHL Tirol GmbH“.

Pagaminimo metai ir jrenginio numeris nurodyti ant vejapjovès.

Langkampfenas, 2021-11-02

„STIHL Tirol GmbH“

M. Thicu

einantis pareigas

Matthias Fleischer, mokslinių tyrimų ir plėtros vadovas

einantis pareigas

Sven Zimmermann, kokybès vadovas
