| Terméktípus | Hőmotoros fűnyíró |
| Márka | STIHL |
| Modell | RM 4 RT |
| Motor | Kohler HD675, négyütemű, 149 cm³ |
| Teljesítmény | 2,2 kW (3,0 LE) 2800 ford./percnél |
| Vágásszélesség | 53 cm |
| Vágási magasság | 5 állítható pozíció 30-70 mm között |
| Üzemanyagtartály űrtartalma | 1,4 L |
| Súly | 35 kg |
| Hajtás típusa | Önjáró (ívkormánnyal) |
| Mulcsozás | Igen, beépített |
| Garantált hangteljesítményszint | 93 dB(A) |
| Hangnyomásszint | 79 dB(A) |
| Rezgésszint (fogantyún) | 3,20 m/s² |
| Üzemanyag | Ólommentes benzin |
| Motorolaj | Lásd a Kohler HD675 motor kézikönyvét |
| Kés | Acél, min. 2,5 mm vastagság, min. 55 mm szélesség |
| Pótlás alkatrész (kés) hivatkozási szám | 6383 702 0100 |
| Kés rögzítés | Csavar 9008 319 9075, alátét 0000 702 6600 |
| Kormány | Összecsukható tároláshoz |
Gyakran ismételt kérdések - RM 4 RT STIHL
Felhasználói kérdések a következőről RM 4 RT STIHL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét RM 4 RT - STIHL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. RM 4 RT márka STIHL.

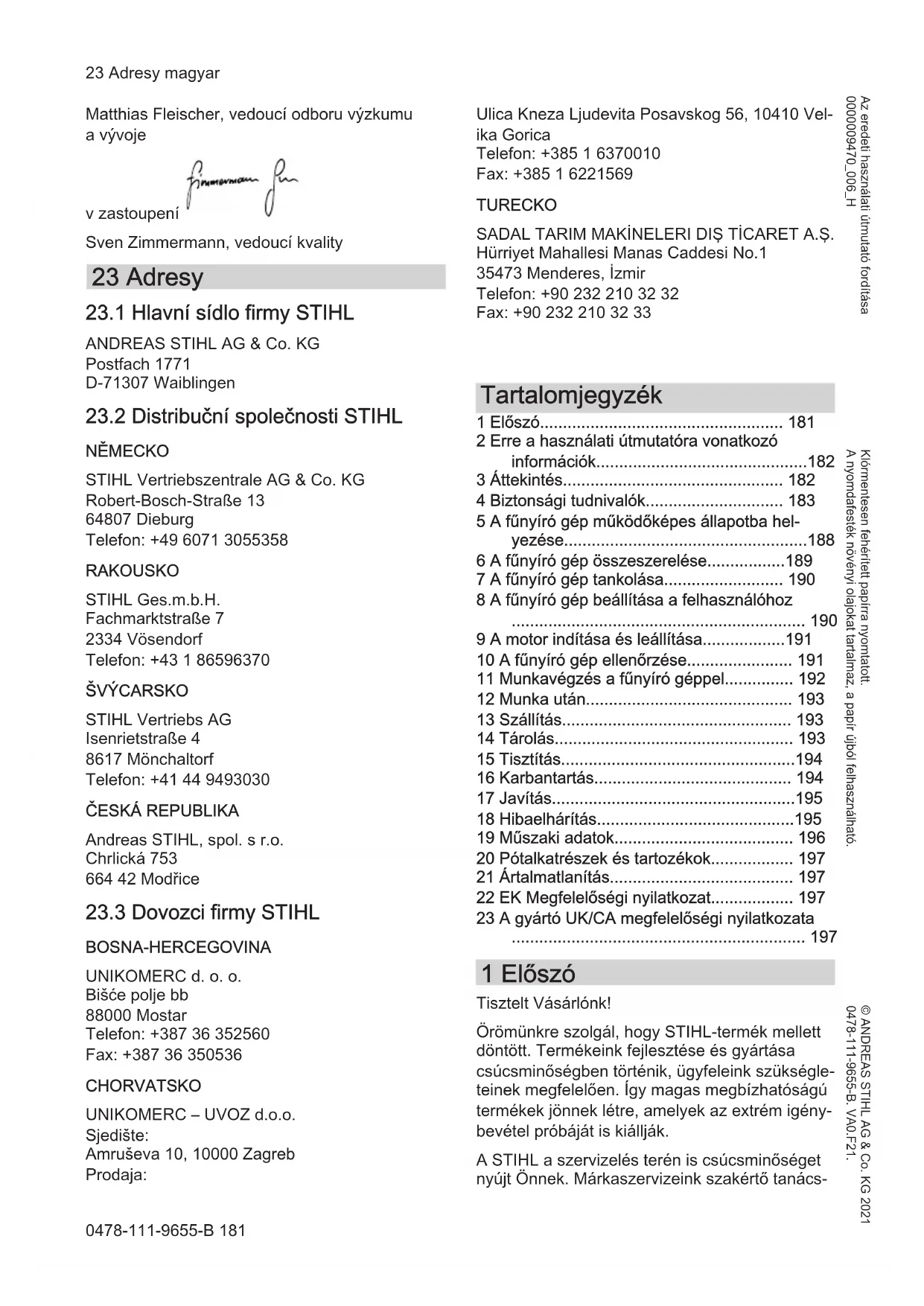

HASZNÁLATI ÚTMUTATÓ RM 4 RT STIHL
181 - 198 Használati utasítás
2 Erre a használati útmutatóra vonatkozó információk....182
3 Áttekintés.... 182
4 Biztonsági tudnivalók.... 183
5 A fünyíró gép működőképes állapotba hel- yezése....188
6 A fünyíró gép összeszerelése....189
7 A fünyíró gép tankolása.... 190
8 A fünyíró gép beállítása a felhasználóhoz 190
9 A motor indítása és leállítása....191
10 A fünyíró gép ellenőrzése.... 191
11 Munkavégzés a fünyíró géppel.... 192
12 Munka után.... 193
13 Szállítás.... 193
14 Tárolás.... 193
15 Tisztítás....194
16 Karbantartás.... 194
17 Javítás....195
18 Hibaelhárítás....195
19 Műszaki adatok.... 196
20 Pótalkatrészek és tartozékok.... 197
21 Ártalmatlanítás.... 197
22 EK Megfelelőségi nyilatkozat.... 197
23 A gyártó UK/CA megfelelőségi nyilatkozata 197
1 Előszó
Tisztelt Vásárlónk!
Örömünkre szolgál, hogy STIHL-termék mellett döntött. Termékeink fejlesztése és gyártása csúcsminőségben történik, ügyfeleink szükségleteinek megfelelően. Így magas megbízhatóságú termékek jönnek létre, amelyek az extrém igénybevétel próbáját is kiállják.
A STIHL a szervizelés terén is csúcsminőséget nyújt Önnek. Márkaszervizeink szakértő tanács-
adást és betanítást, valamint átfogó műszaki segítséget nyújtanak.
A STIHL elkötelezett a környezettel szembeni fenntartható és felelősségteljes eljárások mellett. A jelen használati utasítás támogatást ad, hogy Ön biztonságos és környezetbarát módon használhassa STIHL-termékét, annak hosszú élettartamán keresztül.
Köszönjük bizalmát és sok örömet kívánunk a STIHL-termék használatához.
Dr. Nikolas Stihl
FONTOS! HASZNÁLAT ELŐTT OLVASSA EL ÉS ÓRIZZE MEG.
2 Erre a használati útmutatóra vonatkozó információk
2.1 Vonatkozó dokumentumok
Ez a használati utasítás a 2006/42/EC jelű EK-irányely értelmében a gyártó által kiadott eredeti használati útmutatónak minősül.
A helyi biztonsági előírások vannak érvényben.
▶ A jelen használati utasítás mellett olvassa el, értelmezze és örizze meg a következő dokumentumokat:
– A Kohler HD675 motor használati utasítása
2.2 A figyelmeztetések jelölése a szövegben
VESZÉLY
■ Olyan veszélyekre utal, amelyek súlyos sérüléseket vagy halált okozhatnak.
▶ A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el.
FIGYELMEZTETÉS
■ Olyan veszélyekre utal, amelyek súlyos sérüléseket vagy halált okozhatnak.
▶ A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el.
TUDNIVALÓ
■ Olyan veszélyekre utal, amelyek anyagi károkat okozhatnak.
▶ A megnevezett intézkedésekkel anyagi károk kerülhetők el.
2.3 Szimbólumok a szövegben
Ez a szimbólum e használati útmutató egyik fejezetére utal.
3 Áttekintés

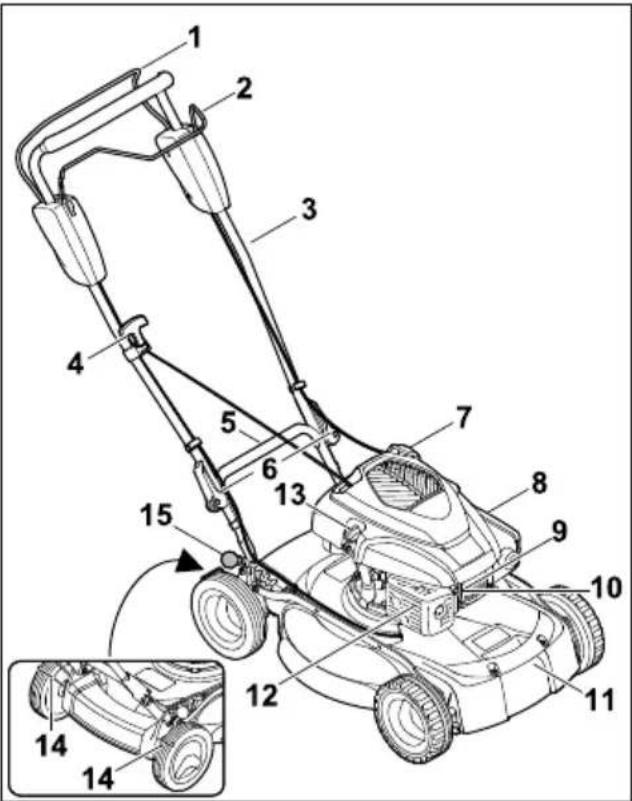

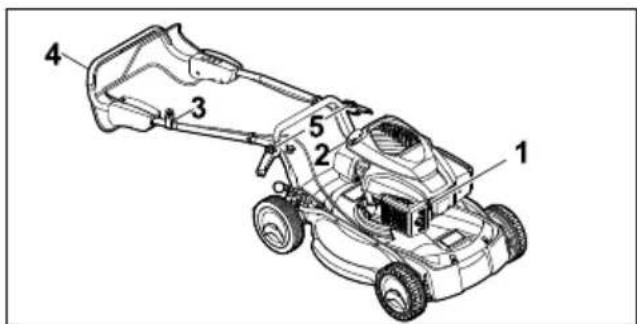

3.1 Fúnyíró gép

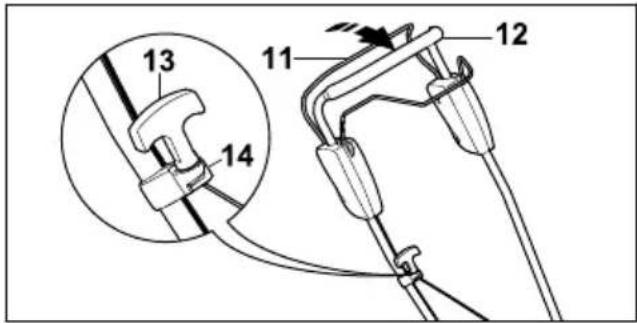

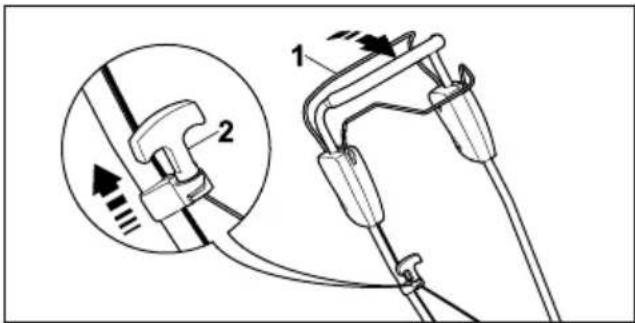

1 A nyírás kapcsolókarja
A nyírás kapcsolókarjával indítható be és állítható le a motor.

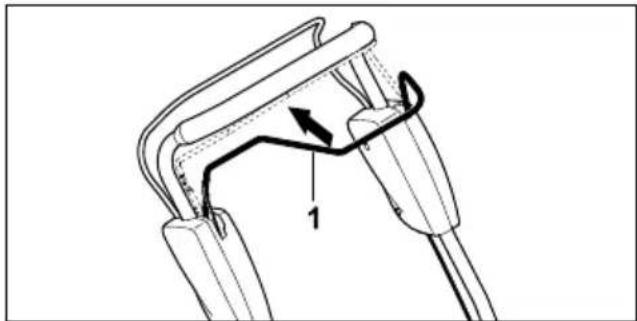

2 A kerékhajtás kapcsolókarja
A kerékhajtás kapcsolókarjával indítható be és állítható le a motor.

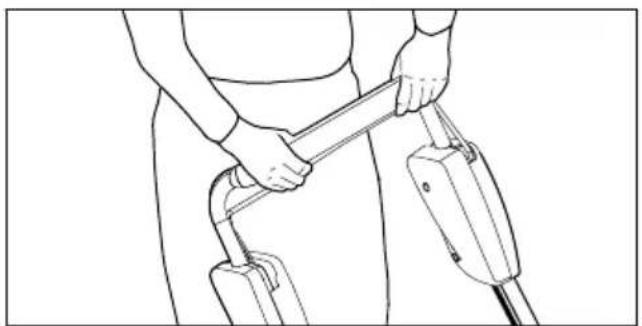

3 Tolókar
A tolókarral lehet a fünyíró gépet tartani, vezetni és szállítani.
4 Indítózsinór
Az indítózsinórral lehet a motort beindítani.
5 Hátsó szállítófogantyú
A szállítófogantyúval szállítható a fűnyíró gép.

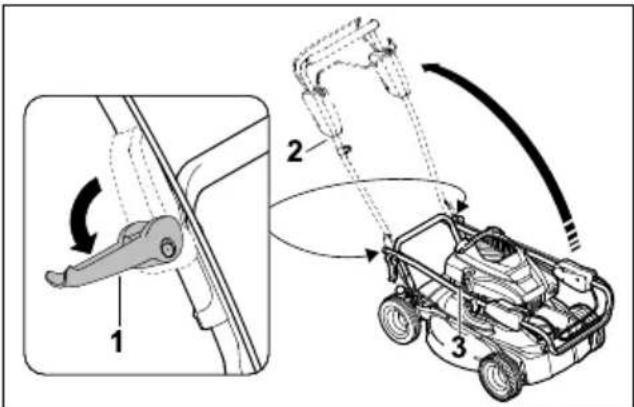

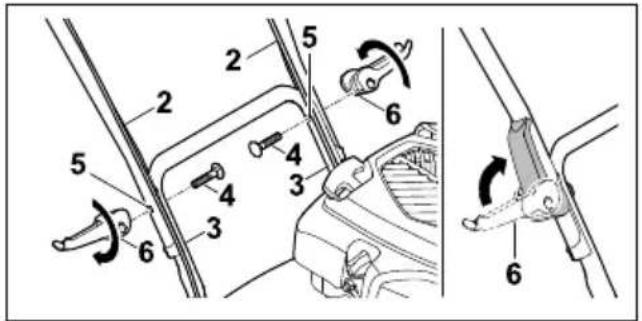

6 Gyorsan állítható rögzítőkarok
A gyorsan állítható rögzítőkarok rögzítik a fűnyíró gép tolókarját.
4 Biztonsági tudnivalók magyar
7 Az üzemanyagtartály zárósapkája
Az üzemanyagtartály zárósapkája zárja le a benzin betöltésére szolgáló nyílást.
8 Szüröfedél
A szűrőfedél alatt található a légszűrő.
9 Gyertyapipa
A gyertyapipa köti össze a gyújtóvezetéket a gyújtógyertyával.
10 Gyújtógyertya
A gyújtógyertya gyújtja be a motoron belül az üzemanyag-levegő keveréket.
11 Első szállítófogantyú
A szállítófogantyúval szállítható a fűnyíró gép.
12 Hangtompító
A hangtompító csökkenti a fünyíró gép zajki-bocsátását.
13 A motorolajtartály zárósapkája
A motorolajtartály zárósapkája zárja le a motorolaj betöltésére szolgáló nyílást.
14 Keréklehúzó
A keréklehúzóval tisztíthatók a hátsó kerekek.

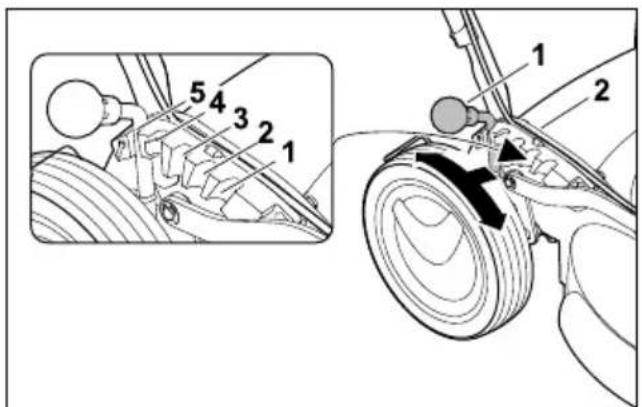

15 Kar
A karral állítható be a vágási magasság.
3.2 Szimbólumok
A fünyíró gépen szimbólumok lehetnek, amelyek a következőket jelentik:
Ez a szimbólum a fünyíró gép tömegét adja meg.
LWA
Garantált zajteljesítményszint a 2000/14/EC irányelv szerint dB(A) egy-ségben, a termékek zajkibocsátásának összehasonlíthatóságához.
Ez a szimbólum jelzi az üzemanyagtartály zárósapkáját.
Ez a szimbólum jelzi a motorolajtartály zárósapkáját.
Indítsa be a motort.
Állítsa le a motort.
A kerékhajtás bekapcsolása.
4 Biztonsági tudnivalók
4.1 Figyelmeztető szimbólumok
A fünyíró gép figyelmeztető szimbólumai a következőket jelentik:
Tartsa be a biztonsági utasításokat és a kapcsolódó intézkedéseket.
Olvassa el, értelmezze és őrizze meg a használati utasítást.
Vegye figyelembe a felverődő tárgyakra vonatkozó biztonsági előírásokat és a kapcsolódó intézkedéseket.
Ne érintse meg a forgó kést.
Húzza le a gyertyapipát szállítás, tárolás, karbantartás vagy javítás előtt.
Tartsa be a biztonsági távolságot.
4.2 Rendeltetésszerű használat
A STIHL RM 4.0 RT fünyíró gépet fü nyírására terveztük.
⚠️ FIGYELMEZTETÉS
■ Súlyos vagy halálos személyi sérüléseket és anyagi kárt okozhat azzal, ha nem rendelte-tésszerűen használja a fűnyíró gépet.
▶ A fünyíró gépet a jelen használati utasításban és a motor használati utasításában leírtak szerint kell használni.
4.3 A felhasználóval szembeni követelmények
▲ FIGYELMEZTETÉS
- Az eligazításban nem részesült felhasználók nem ismerik és nem tudják felmérni a fünyíró géppel járó veszélyeket. Az ilyen felhasználók, illetve más személyek súlyos, akár halálos sérüléseket szenvedhetnek.
- Olvassuk el, értelmezzük és örizzük meg a használati utasítást.
▶ Ha a fünyíró gépet más személynek adjuk tovább: A fünyíró gép és a motor használati utasítását is mellékelni kell.
▶ Győződjünk meg arról, hogy a felhasználó eleget tesz a következő követelményeknek:
– A felhasználó kipihent.
- A felhasználó fizikailag, érzékszervileg és mentálisan képes működtetni, valamint használni a fűnyíró gépet. Ha a felhasználó fizikailag, érzékszervileg vagy mentálisan akadályoztatott, akkor csak felelős személy felügyelete vagy irányítása alatt dolgozhat a géppel.
– A felhasználó ismeri és fel tudja mérni a fünyíró géppel járó veszélyeket.
- A felhasználó tisztában van azzal, hogy felelős a balesetekért és a károkozá-sért.
– A felhasználó nagykorú, vagy az adott ország szabályozásai értelmében felügyelettel szakmai képzésben vesz részt.
- A felhasználó egy STIHL szakszerviz vagy szakértő által oktatásban részesült a fünyíró gép első használata előtt.
– A felhasználó nincs alkohol, gyógyszer vagy kábítószer befolyása alatt.
▶ Bizonytalanság esetén: Keressük fel valamelyik STIHL szakszervizt.
4.4 Ruházat és felszerelés
▲ FIGYELMEZTETÉS
A gép működés közben nagy sebességgel repíthet fel tárgyakat. A felhasználó ennek következtében megsérülhet.
- Viseljen hosszú, ellenálló anyagból készült nadrágot.
■ Munka közben zaj keletkezik. A zaj károsíthatja a hallást.
▶ Viseljen hallásvédőt.
■ Munka közben a por felkavarodhat. A belélegzett por károsíthatja az egészséget és allergiás reakciókat válthat ki.
- Por felkavarása esetén: viseljen porvédő maszkot.
■ A nem megfelelő ruházat beakadhat a fába, bozótba és a fünyíró gépbe. A nem megfelelő ruházatot viselő felhasználó súlyos sérüléseket szenvedhet.
- Viseljen szorosan testhez simuló ruházatot.
▶ Ne viseljen sálat és ékszert.
■ Tisztítás, karbantartás vagy szállítás során a felhasználó hozzáérhet a késhez. A felhasználó ennek következtében megsérülhet.
- Viseljen ellenálló anyagból készült munkakesztyűt.
■ Ha a felhasználó nem megfelelő lábbelit visel, megcsúszhat. A felhasználó ennek következtében megsérülhet.
Csúszásmentes talpú, erős, zárt lábbelit viseljen.
■ A kések élezése során az anyag részecskéi szétszóródhatnak. A felhasználó ennek következtében megsérülhet.
- Viseljen szorosan illeszkedő védőszemüveget. A megfelelő védőszemüvegeket az EN 166 szabvány vagy az adott ország előírásai szerint tesztelték, ezek a megfelelő jelöléssel ellátva, kereskedelmi forgalomban kaphatók.
- Viseljen ellenálló anyagból készült munkakesztyűt.
4.5 A kezelő munkaterülete és a környezet
▲ FIGYELMEZTETÉS
A kívülálló személyek, gyermekek és állatok nem ismerik, valamint nem tudják felmérni a fünyíró géppel és a felverődő tárgyakkal járó veszélyeket. Ez súlyos, akár halálos sérüléseket okozhat a kívülállóknál, a gyermekeknél és az állatoknál, valamint anyagi károkat idézhet elő.
▶ A kívülálló személyeket, gyermek-eket és állatokat távol kell tartani a munkaterülettől.
▶ Tartsunk kellő távolságot a tárgyaktól.
▶ Ne hagyjuk felügyelet nélkül a fünyíró gépet.
▶ Győződjünk meg arról, hogy gyermekek nem játszhatnak a fűnyíró géppel.
■ A motor működése közben forró kipufogógázok áramlanak ki a hangtompítóból. A forró kipufogógázok meggyújthatják a gyúlékony anyagokat, és tüzet okozhatnak.
- Ügyeljünk arra, hogy a kipufogógáz ne áramoljon gyúlékony anyagokra.
4.6 Biztonságos állapot
4.6.1 Fünyíró gép
A fünyíró gép akkor van üzembiztos állapotban, ha teljesülnek az alábbi feltételek:
– A fünyíró gép sérülésmentes.
– Nem folyik a benzin a fünyíró gépböl.
– Az üzemanyagtartály zárósapkája zárva van.
– Nem folyik a motorolaj a fünyíró gépböl.
– A motorolajtartály zárósapkája zárva van.
– A fünyíró gép tiszta.
4 Biztonsági tudnivalók magyar
- A kezelőelemek működnek, és azokat nem alakították át.
- A kés előírás szerint van felszerelve.
– Eredeti STIHL tartozékokat építettek a fünyíró gépbe. - A tartozék előírás szerint van beszerelve.
– A rugós mechanizmusok épek és működőké-pesek. - A nyírás kapcsolókarjának felengedésekor a motor leáll.
▲ FIGYELMEZTETÉS
- Nem üzembiztos állapotban előfordulhat, hogy az alkatrészek nem működnek megfelelően, üzemen kívül kerülnek a biztonsági berendezések és üzemanyag folyik ki a gépből. Ez súlyos, akár halálos személyi sérülésekkel járhat.
- Sérülésmentes fűnyíró géppel dolgozzunk.
▶ Ha benzin folyik a fünyíró gépből: Ne dolgozzunk a fünyíró géppel, és keressük fel valamelyik STIHL szakszervizt. - Zárjuk vissza az üzemanyagtartály zárósapkáját.
▶ Ha motorolaj folyik a fünyíró gépből: Ne dolgozzunk a fünyíró géppel, és keressük fel valamelyik STIHL szakszervizt.
- Zárjuk vissza a motorolajtartály zárósapkáját.
▶ Ha a fünyíró gép szennyezett: Tisztítsuk meg a fünyíró gépet.
▶ Ne alakítsuk át a fünyíró gépet és a gép biztonsági rendszereit.
- Tilos a fünyíró gépen a benzinmotor teljesít-ményének vagy fordulatszámának módosítására irányuló bármilyen beavatkozást végezni.
▶ Ha nem működnek a kezelőelemek: Ne dolgozzunk a fűnyíró géppel.
▶ A rugós mechanizmusokban tárolt energia felszabadulhat.
▶ Eredeti STIHL tartozékokat építsünk a fünyíró gépbe.
▶ A kést a jelen használati utasításban leírtak szerint kell beszerelni.
▶ A tartozékokat a jelen használati utasításban és a tartozék használati utasításában megadott módon kell felszerelni.
▶ Ne helyezzünk tárgyakat a fünyíró gép nyílásaiba.
- Az elhasználódott vagy sérült tájékoztató táblákat ki kell cserélni.
▶ Bizonytalanság esetén: Keressük fel valamelyik STIHL szakszervizt.

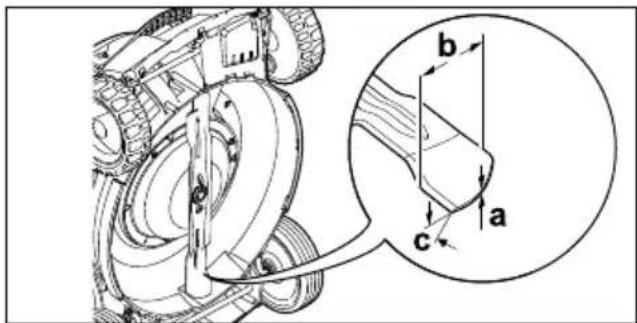

4.6.2 Kés
A kés akkor van biztonságos állapotban, ha teljesülnek az alábbi feltételek:
– A kés és a kapcsolódó alkatrészek sérülésmentesek.
– A kés nincs eldeformálódva.
– A kés előírás szerint van felszerelve.
- A kés megfelelően meg van élezve.
- A kés sorjamentes.
– A kés megfelelően ki van egyensúlyozva.
– A kés vastagsága és szélessége az előírt minimális értéknél nem kisebb, 19.2.
– Az élezési szöget betartották, 19.2.
⚠ FIGYELMEZTETÉS
■ Nem biztonságos állapotban a kés részei fella-zulhatnak és kirepülhetnek. Ez súlyos szemé-lyi sérülésekkel járhat.
- Ép késsel és alkatrészekkel dolgozzunk.
▶ A kést előírás szerint szereljük be.
▶ A kést előírás szerint élezzük meg. - Amennyiben a kés vastagsága vagy szélessége kisebb az előírt minimális értékeknél: Cseréljük ki a kést.
▶ A kést STIHL szakszervizzel egyensúlyoztassuk ki.
▶ Bizonytalanság esetén: Keressük fel valamelyik STIHL szakszervizt.
4.7 Üzemanyag és tankolás
⚠ FIGYELMEZTETÉS
- Ehhez a fünyíró géphez üzemanyagként benzint kell használni. A benzin rendkívül gyúlékony. A benzin nyílt láng vagy forró tárgyak hatására belobbanhat vagy felrobbanhat. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
- Óvjuk a benzint hőtől és nyílt lángtól.
- Ügyeljünk arra, hogy ne folyjon mellé a benzin.
▶ Ha a benzin melléfolyik: Itassuk fel a kiömlött benzint egy kendővel, és csak azután indítsuk be a motort, hogy a fűnyíró gép mindegyik része megszáradt. - Tilos a dohányzás!
- Tilos az üzemanyagot nyílt láng közelében betölteni.
- Az üzemanyag betöltése előtt állítsuk le, és hagyjuk lehülni a motort.
▶ Ha le kell üríteni a tartályt: A müveletet a szabadban végezzük.
▶ A motort a tankolás helyszínétől legalább 3 méteres távolságban indítsuk be.
- Soha ne legyen benzin a fünyíró gép üzemanyagtartályában, ha a gépet épületen belül tároljuk.
■ A benzingőzök belélegzése mérgezést okozhat.
▶ Ne lélegezzük be a benzingőzöket.
▶ A fünyíró gépet jól szellőző helyen tankoljuk.
- Üzem közben a fünyíró gép felmelegszik. A benzin kitágul, és az üzemanyagtartályban túlnyomás keletkezik. Ha az üzemanyagtartály zárósapkája nincs a helyén, a benzin kifröccs-csenhet. A kifröccsenő benzin meggyulladhat. A felhasználó ennek következtében súlyosan megsérülhet.
- Mielött levennénk az üzemanyagtartály zárósapkáját, hagyjuk lehülni a fünyíró gépet.
■ A benzinnel átitatódott ruházat könnyen megygyulladhat. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
- Ha benzin kerül a ruházatra: Cseréljük le a ruházatot.
■ A benzin környezetkárosító lehet.
- Ügyeljünk arra, hogy ne folyjon mellé az üzemanyag.
- A benzint előírásszerűen kell ártalmatlanítani.
■ A benzin börre vagy szembe kerülve bör-, illetve szemirritációt okozhat.
- Kerüljük az érintkezést a benzinnel.
▶ Ha a folyadék a börre kerül: Mossuk le bö vízzel és szappannal az érintett börfelületet.
▶ Ha a folyadék szembe kerül: Legalább 15 percen keresztül öblítsük a szemet bő vízzel, és orvoshoz kell fordulni.
A fünyíró gép gyújtóberendezése szikrákat kelt. A szikrák kijuthatnak a gyújtóberendezésből, és gyúlékony vagy robbanásveszélyes környezetben tüzet vagy robbanást idézhetnek elő. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
▶ A motor használati utasításában megadott gyújtógyertyákat kell használni.
Csavarjuk be és húzzuk meg a gyújtógyertyát.
▶ A gyertyapipát szorosan helyezzük vissza.
■ Károsíthatja a fünyíró gépet, ha nem a motornak megfelelő benzint töltenek a gépbe.
Friss, ólommentes, márkás üzemanyagot használjunk.
▶ Tartsuk be a motor használati utasításában szereplő előírásokat.
4.8 Munkavégzés
▲ FIGYELMEZTETÉS
■ Ha a felhasználó nem megfelelően indítja be a motort, elveszítheti az uralmat a fűnyíró gép felett. A felhasználó ennek következtében súlyosan megsérülhet.
▶ A motort a jelen használati utasításban leírtak szerint kell beindítani.
■ A felhasználó bizonyos helyzetekben már nem tud a munkára összpontosítani. Ilyenkor megbotolhat, eleshet és súlyosan megsérülhet.
▶ Nyugodtan és megfontoltan dolgozzon.
Csak jó látási viszonyok mellett nyírja a füvet. Ha rosszak a fény- és látási viszonyok, ne dolgozzon a fünyíró géppel.
▶ Egyedül irányítsa a fűnyíró gépet.
- Fordítson figyelmet az akadályokra.
▶ Ne billentse meg a fünyíró gépet.
▶ A talajon állva dolgozzon, és ügyeljen az egyensúlyára.
▶ Ha fáradtság jeleit tapasztalja: iktasson be szünetet.
▶ Ha lejtön nyír: a lejtöre merőlegesen haladjon.
▶ Ne dolgozzon 25°-nál (46,6%) meredekebb emelkedőkön.
Különös elővigyázattal használja a fünyíró gépet, ha lejtők, peremek, mélyedések, hul-ladékalmok vagy töltések közelében dol-gozik.
▶ A munkaidőt úgy tervezze meg, hogy elke-rülhető legyen a hosszabb időtartamú nagy-fokú terhelés.
■ A motor működése közben kipufogógázok keletkeznek. A kipufogógázok belélegzése mérgezést okozhat.
▶ Ne lélegezze be a kipufogógázokat.
▶ A fünyíró géppel jól szellőző helyen dolgoz-zon.
▶ Rosszullét, fejfájás, látászavar, hallászavar vagy szédülés esetén: függessze fel a munkát, és forduljon orvoshoz.
■ Ha a kezelő a motor működése közben hallásvédő eszközt visel, korlátozottan érzékelheti és ítélheti meg a zajokat.
- Nyugodtan és megfontoltan dolgozzon.
■ A fünyíró gép motorleállító szerkezettel rendelkezik.
▶ A nyírás kapcsolókarjának elengedésekor a motor és a kés 3 másodpercen belül leáll.
■ A forgó kés megvághatja a felhasználót. A felhasználó ennek következtében súlyosan megsérülhet.
4 Biztonsági tudnivalók magyar
▶ Húzza le a gyertyapipát.
▶ Ne érintse meg a forgó kést.
▶ Ha a kés megakad valamiben: állítsa le a motort. Csak ezután távolítsa el a tárgyat.
■ Ha munkavégzés közben kerékhajtás nélkül dolgozik, a kerékhajtás véletlenül bekapcso-lódhat, és a fünyíró gép ilyenkor mozgásba jön. Ez súlyos személyi sérüléseket és anyagi károkat okozhat.
▶ A kerékhajtás kapcsolókarját csak akkor húzza meg, ha be kell kapcsolni a kerékhajtást.
■ Ha a fünyíró gép munka közben szokatlanul vagy rendellenesen viselkedik, akkor előfordulhat, hogy nincs biztonságos állapotban. Ez súlyos személyi sérüléseket és anyagi károkat okozhat.
- Ilyenkor függessze fel a munkát, és keresse fel valamelyik STIHL szakszervizt.
■ Munka közben a fünyíró gép rezgéseket bocsáthat ki.
▶ Viseljen munkakesztyüt.
▶ Tartson szüneteket.
- Ha keringési zavar jelei lépnek fel: forduljon orvoshoz.
■ Tartsa szemmel a nyírási területet, és ügyeljen az akadályokra. Ha munka közben a kés idegen tárgyba ütközik, nagy sebességgel felverődhet a tárgy vagy annak részei. Ez személyi sérüléseket és anyagi károkat okozhat.
Távolítsa el az idegen tárgyakat (pl. köveket, botokat, drótokat, játékokat) a munkaterületről. Jelölje meg azokat a nehezen észrevehető tárgyakat, amelyek nem távolíthatók el.
A nyírás kapcsolókarjának visszaengedésekor a kés rövid ideig még tovább forog. Ez súlyos személyi sérülésekkel járhat.
▶ Várja meg, amíg a kés leáll.
■ Ha a forgó kés kemény tárgyba ütközik, szikra keletkezhet. Gyúlékony környezetben a szikrák tüzet okozhatnak. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
▶ Ne dolgozzon gyúlékony környezetben.
■ Ha a fünyíró gépet lejtős területen állítja le, onnan véletlenül legurulhat. Ez személyi sérüléseket és anyagi károkat okozhat.
A fünyíró gépet csak akkor engedje el, ha sík területen áll, és magától nem gurulhat el.
■ Ha a tolókarra tárgyakat rögzít, a fünyíró gép a kiegészítő súly miatt felbillenhet. Ez személyi sérüléseket és anyagi károkat okozhat.
▶ Ne rögzítsen tárgyakat a tolókarhoz.
⚠ VESZÉLY
■ Ha a munkát feszültség alatt álló kábelek közelében végzi, a kés hozzáérhet a feszültség alatt álló kábelekhez, és károsíthatja azokat. Ez súlyos, akár halálos személyi sérüléseket okozhat.
▶ Ne dolgozzon feszültség alatt álló kábelek környezetében.
■ Zivatarban munka közben villámcsapás érheti a felhasználót. Ez súlyos, akár halálos személyi sérüléseket okozhat.
Zivatar esetén: ne dolgozzon a géppel.
■ Az esőben való munkavégzés csúszásveszéllyel jár. Ez súlyos, akár halálos személyi sérüléseket okozhat.
- Esőben: ne dolgozzon a géppel.
4.9 Szállítás
▲ FIGYELMEZTETÉS
■ Szállítás közben a fűnyíró gép felborulhat vagy elmozdulhat. Ez személyi sérüléseket és anyagi károkat okozhat.
- Állítsa le a motort.
▶ Várja meg, amíg a kés leáll.
▶ Húzza le a gyertyapipát.
▶ A fünyíró gépet úgy biztosítsa hevederekkel, szíjakkal vagy hálóval az arra alkalmas rakodófelületen, hogy az ne tudjon felborulni és ne mozdulhasson el.
■ A motor működését követően a hangtompító és a motor forró lehet. A felhasználó emiatt szállítás közben megégetheti magát.
▶ A fünyíró gépet tolja.

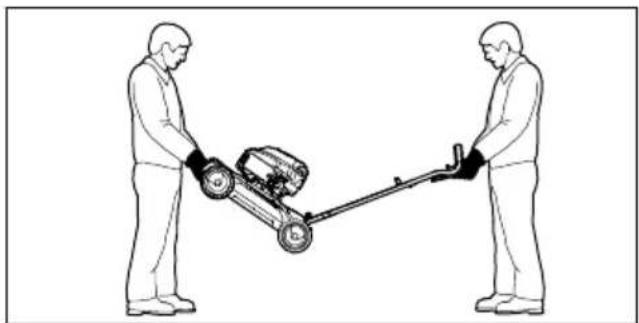

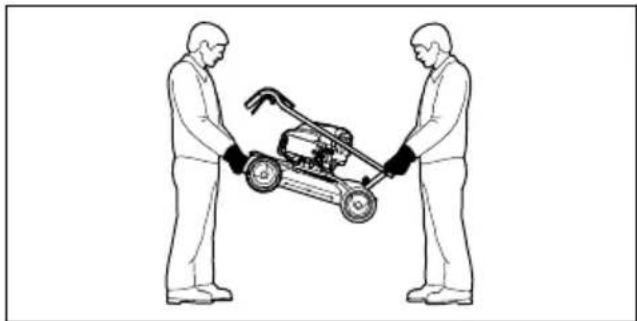

■ A fünyíró gép nehéz. Ha a felhasználó egyedül viszi a fünyíró gépet, megsérülhet.
▶ Viseljen munkakesztyűt.
▶ A fünyíró gépet két személynek kell vinnie.
4.10 Tárolás
▲ FIGYELMEZTETÉS
■ A gyermekek nem ismerik és nem tudják felmérni a fünyíró géppel járó veszélyeket, emiatt súlyos sérülések érhetik őket.
- Állítsa le a motort.
▶ A fünyíró gépet gyermekek számára elérhetetlen helyen tartsa.
▶ Tartsa tisztán és szárazon a fünyíró gépet.
■ Ha a fünyíró gépet lejtős területen tárolja, onnan véletlenül legurulhat. Ez személyi sérüléseket és anyagi károkat okozhat.
▶ A fünyíró gépet kizárólag sík felületen tárolja.
4.11 Tisztítás, karbantartás és javítás
▲ FIGYELMEZTETÉS
■ Ha tisztítás, karbantartás vagy javítás közben jár a motor, súlyos személyi sérülések és anyagi károk következhetnek be.
- Állítsa le a motort.
▶ Várja meg, amíg a kés leáll.
▶ Húzza le a gyertyapipát.
■ Ha tisztítás, karbantartás vagy javítás közben jár a motor, véletlenül bekapcsolhat a kerék-hajtás. Ez súlyos személyi sérüléseket és anyagi károkat okozhat.
- Állítsa le a motort.
▶ Húzza le a gyertyapipát.
■ A motor működését követően a hangtompító és a motor forró lehet. Ez égési sérüléseket okozhat.
- Várja meg, amíg a hangtompító és a motor lehül.
Az erős tisztítószerekkel, vízsugárral vagy éles tárgyakkal való tisztítás megrongálhatja a fűnyíró gépet vagy a kést. Ha nem megfelelően tisztítja a fűnyíró gépet vagy a kést, előfordulhat, hogy működésképtelenek lesznek az alkatrészek, és üzemképtelenné válnak a biztonsági berendezések. Ez súlyos személyi sérülésekkel járhat.
▶ A fünyíró gépet és a kést a jelen használati utasításban leírtak szerint kell tisztítani, 15.2.
■ Ha nem tartják karban vagy javítják megfelelően a fűnyíró gépet vagy a kést, előfordulhat, hogy működésképtelenek lesznek az alkatrészek, és üzemképtelenné válnak a biztonsági berendezések. Ez súlyos, akár halálos személyi sérülésekkel járhat.
▶ Cserélje ki az elhasználódott vagy sérült alkatrészeket.
▶ Ha a fünyíró gép karbantartásra vagy javításra szorul: keresse fel valamelyik STIHL szakszervizt.
▶ A kést a jelen használati utasításban leírtak szerint kell karbantartani.
A kés tisztítása, karbantartása vagy javítása során a felhasználó megvághatja magát az éles vágóélekkel. A felhasználó ennek következtében megsérülhet.
- Viseljen ellenálló anyagból készült munkakesztyűt.
■ Az élezés során a kés felforrósodhat, és a felhasználó megégetheti magát.
▶ Várja meg, amíg a kés lehül.
- Viseljen ellenálló anyagból készült munkakesztyűt.
5 A fünyíró gép működőké- pes állapotba helyezése
5.1 A fünyíró gép működőképes állapotba helyezése
A munka megkezdése előtt mindig végre kell hajtani a következő lépéseket:
▶ Győződjön meg arról, hogy a következő alkatrészek biztonsági szempontból megfelelő állapotban vannak:
- a fünyíró gép, 14.6.1.
- a kés, 04.6.2.
▶ Tisztítsa meg a fűnyíró gépet, 15.2.
▶ A kés ellenőrzése, 10.2.
▶ Töltsön be motorolajat, 16.2.
▶ Hajtsa fel és állítsa be a tolókart, 18.1.
▶ Töltsön benzint a fünyíró gépbe, 07.1.
▶ A vágási magasság beállítása, 1.2.
▶ Ellenőrizze a kezelőelemeket, 10.1.
- Amennyiben a fenti lépések nem hajthatók végre: ne használja a fünyíró gépet, és keresse fel valamelyik STIHL szakszervizt.
6 A fünyíró gép összeszerelése magyar
6 A fünyíró gép összeszere- lése
6.1 A tolókar felszerelése
- Állítsa le a motort.
▶ Húzza le a gyertyapipát. - Állítsa a fűnyíró gépet sík felületre.


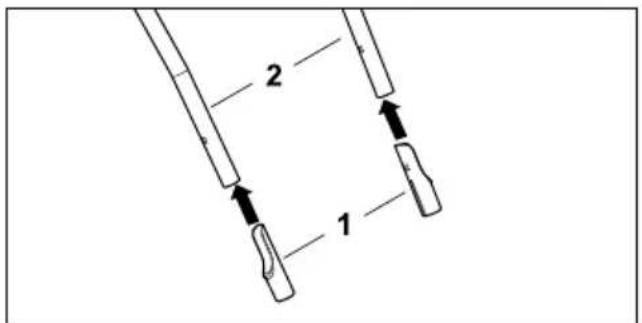

2 1▶ Helyezze az (1) védőhüvelyeket a hosszú oldalukkal befelé a tolókar (2) felső részére.
- Tartsa a tolókar (2) felső részét a (3) alsó részéhez úgy, hogy a furatok egy vonalba essenek.
- Kívülröl befelé tolja át a (4) csavarokat az (5) furatokon.
▶ Tekerje be a gyorsan állítható (6) rögzítőkarokat a (4) csavarokba, majd hajtsa fel úgy, hogy a gyorsan állítható (6) rögzítőkarok szorosan felfeküdjenek a tolókarra.


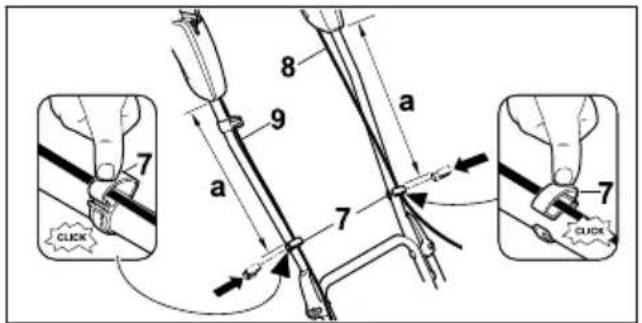

8 9 a 7 a 7 7 CLICK▶ Pattintsa fel a (7) kábelkapcsokat a tolókar felső részére.
▶ Illessze be a (8 + 9) huzalokat a (7) kábelkapcsokba.
- Zárja be a (7) kábelkapcsokat, és pattintsa helyére a nyelvet.
Rögzítse a (8) motorleállító huzalt a (7) kábelkapoccsal baloldalt a tolókar felső részéhez a = 42–44 cm távolságban.
Rögzítse a (9) kerékhajtás huzalját a (7) kábelkapoccsal jobboldalt a tolókar felső részéhez a = 42–44 cm távolságban.


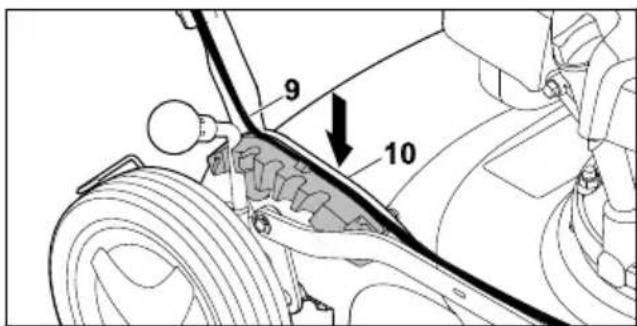

9 10▶ Nyomja a kerékhajtás (9) huzalját a rögzítőszegmensen lévő (10) vezetősínbe.
▶ Lassan húzza ki a (13) indítózsinórt a (14) huzalvezető irányába. - Akassza be a (13) indítózsinórt a (14) huzalvezetőbe.
▶ Engedje vissza a nyírás (11) kapcsolókarját.
▶ Helyezze vissza a gyertyapipát.
6.2 Motorolaj betöltése
A motorolaj keni és hűti a motort.
A motorolaj specifikációjára és a betöltendő olajmennyiségre vonatkozó információk a motor használati utasításában találhatók.
TUDNIVALÓ
■ Kiszállításkor nincs motorolaj a gépben. Károsodhat a fünyíró gép, ha motorolaj nélkül vagy túl kevés motorolajjal indítják be.
- Indítás előtt mindig ellenőrizzük a motorolaj szintjét, és szükség esetén töltsük után a motorolajat.
▶ A motorolajat a motor használati utasításában leírtak szerint töltsük be.
7 A fűnyíró gép tankolása
7.1 A fünyíró gép tankolása
TUDNIVALÓ
■ Károsíthatja a fúnyíró gépet, ha nem megfelelő üzemanyagot töltenek bele.
- lásd a motor használati utasítását.
- Állítsa le a motort.
- Állítsa a fűnyíró gépet sík felületre.
- Az üzemanyagtartály zárósapkájának környékét tisztítsa meg nedves törlőronggyal.

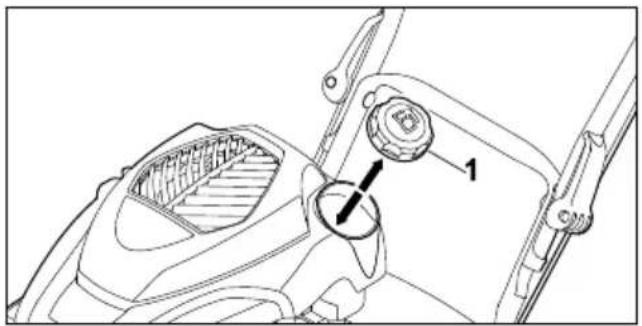

▶ Forgassa el az üzemanyagtartály (1) zárósapkáját az óramutató járásával ellenkező irányba, amíg levehetővé nem válik.
▶ Vegye le az üzemanyagtartály zárósapkáját.
▶ Megfelelő tölcsérrel töltsön be annyi üzemanyagot, hogy az üzemanyagtartály pereme alatt legalább 15 mm maradjon szabadon.
▶ Helyezze vissza az üzemanyagtartály zárósapkáját.
▶ Forgassa el az üzemanyagtartály zárósapkáját az óramutató járásával megegyező irányba, és kézzel húzza meg.
Az üzemanyagtartály lezárása ezzel megtörtént.
8 A fünyíró gép beállítása a felhasználóhoz
8.1 A tolókar felhajtása és beállítása
- Állítsa le a motort.
▶ Húzza le a gyertyapipát. - Állítsa a fűnyíró gépet sík felületre.
- Lazítsa meg a gyorsan állítható (1) rögzítőka-rokat a bal és a jobb oldalon.
- Hajtsa fel a (2) tolókart, közben ügyeljen arra, hogy a (3) működtető huzalok ne csípődjenek be.
- Húzza meg a gyorsan állítható (1) rögzítőkarokat a bal és a jobb oldalon.
A (2) tolókar szilárdan csatlakozik a fünyíró géphez.

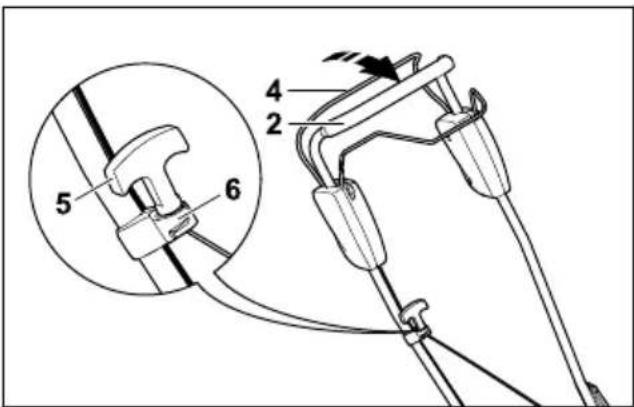

- Húzza a nyírás (4) kapcsolókarját a (2) tolókarhoz, és tartsa ebben a helyzetben.
▶ Lassan húzza ki az (5) indítózsinórt a (6) huzalvezető irányába. - Akassza be az (5) indítózsinórt a (6) huzalvezetőbe.
▶ Engedje vissza a nyírás (4) kapcsolókarját.
▶ Helyezze vissza a gyertyapipát.

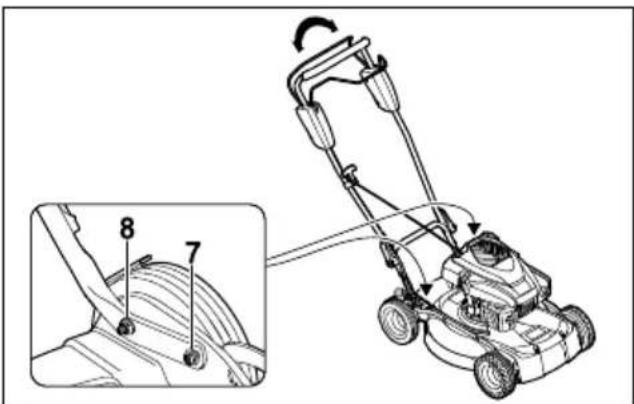

▶ Lazítsa meg a (7 + 8) anyacsavarokat.
9 A motor indítása és leállítása magyar
- Állítsa be a tolókart felfelé és lefelé mozgatással, és tartsa ebben a helyzetben.
- Húzza meg a (7 + 8) anyacsavarokat. A tolókar szilárdan csatlakozik a fűnyíró géphez.
8.2 A tolókar lehajtása
A tolókar a helytakarékos szállítás és tárolás érdekében lehajtható.
- Állítsa le a motort.
▶ Húzza le a gyertyapipát. - Állítsa a fűnyíró gépet sík felületre.
- Húzza a nyírás kapcsolókarját a tolókarhoz, és tartsa ebben a helyzetben.
- Akassza ki az indítózsinórt a huzalvezetőből, és lassan engedje vissza a motor irányába.
▶ Engedje vissza a nyírás kapcsolókarját. - Tartsa meg a tolókart, és lazítsa meg a tolókar rögzítőcsavarjainak anyacsavarjait.
▶ Hajtsa előre a tolókart.
9 A motor indítása és leállítása
9.1 A motor beindítása
- Állítsa a fűnyíró gépet sík felületre.
- Bal kezével húzza a nyírás (1) kapcsolókarját a tolókarhoz, és tartsa ebben a helyzetben.
▶ A jobb kezével lassan húzza ki a (2) indítózsinórt, amíg ellenállást nem tapasztal. - Gyorsan húzza ki és engedje vissza a (2) indítózsinórt, amíg a motor be nem indul.
- Ha nem indul be a motor: lásd a motor használati utasítását.
9.2 A motor leállítása
- Állítsuk a fünyíró gépet sík felületre.
- Engedjük vissza a nyírás kapcsolókarját. A motor ilyenkor leáll.
▶ A fünyíró gép magára hagyható.
10 A fűnyíró gép ellenőrzése
10.1 A kezelőelemek ellenőrzése
A nyírás kapcsolókarja és a kerékhajtás kapcsolókarja
▶ Állítsuk le a motort.
- Húzzuk a nyírás kapcsolókarját és a kerékhajtás kapcsolókarját teljesen a tolókar irányába, majd engedjük vissza.
▶ Ha a nyírás vagy a kerékhajtás kapcsolókarja nehezen mozdul, vagy nem tér vissza a kiindulási helyzetbe: Ne használjuk a fűnyíró gépet, és keressük fel valamelyik STIHL szakszervizt.
A nyírás vagy a kerékhajtás kapcsolókarja ilyenkor meghibásodott.
10.2 A kés ellenőrzése
- Állítsa le a motort.

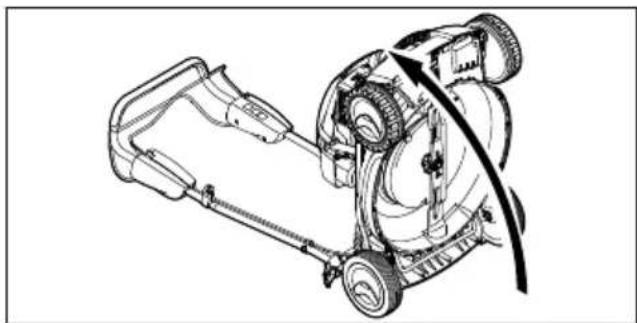

▶ Húzza le a gyertyapipát. - Állítsa fel a fűnyíró gépet, 15.1.
▶ Mérje meg a következőket:
- (a) vastagság
- (b) szélesség
- (c) élezési szög
- Amennyiben a kés vastagsága vagy szélessége kisebb az előírt minimális értékeknél: cserélje ki a kést, 19.2.
▶ Ha az élezési szög nem felel meg az előírá- soknak: élezze meg a kést, 19.2.
- Kétség esetén: keresse fel valamelyik STIHL szakszervizt.
magyar 11 Munkavégzés a fünyíró géppel
11 Munkavégzés a fűnyíró géppel
11.1 A fünyíró gép tartása és vezetése
Fogja meg a tolókart mindkét kezével úgy, hogy a hüvelykujjával körülzárja azt.
11.2 A vágási magasság beállítása
5 vágási magasság állítható be:
- 30 mm = 1. helyzet
- 40 mm = 2. helyzet
- 50 mm = 3. helyzet
- 60 mm = 4. helyzet
- 70 mm = 5. helyzet
A vágási magasság beállítása
- Állítsa le a motort.
Nem foroghat a kés. - Állítsa a fűnyíró gépet sík felületre.
- Nyomja az (1) kart kifelé a hátsó kerékhez, és tartsa így.
- Állítsa az (1) kart a kívánt (2) helyzetbe, és pattintsa a helyére.
11.3 A kerékhajtás be- és kikapcsolása
11.3.1 A kerékhajtás bekapcsolása
- Állítsa a fűnyíró gépet sík felületre.
- Indítsa be a motort.
- Húzza a kerékhajtás (1) kapcsolókarját teljesen a tolókar irányába, és tartsa ebben a helyzetben úgy, hogy a hüvelykujjával körülzárja a tolókart.
A fünyíró gép elindul.
11.3.2 A kerékhajtás kikapcsolása
▶ Engedjük vissza a kerékhajtás kapcsolókarját.
▶ Várjuk meg, amíg a fünyíró gép megáll.

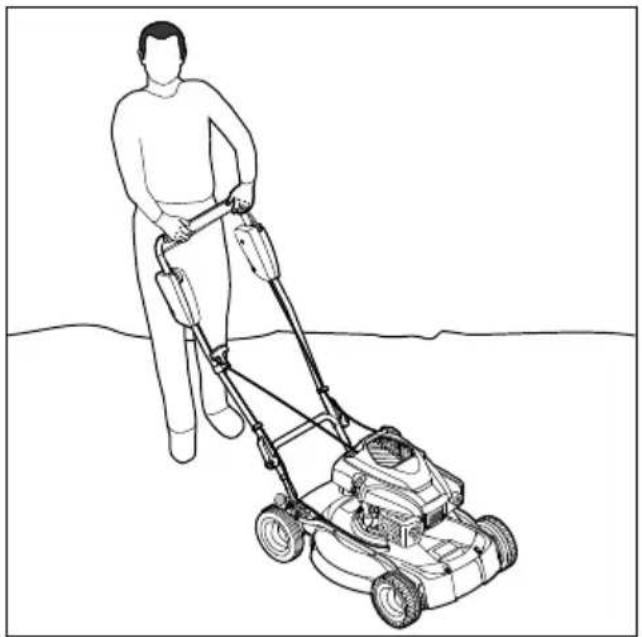

11.4 Mulcsozás
Mulcsozás során a levágott füvet a speciális terelésű légáramlat a késekhez irányítja, majd a többszörösen felaprított füdarabkákat visszafújja a füves talajra. A lenyírt fü a füves területen marad, ahol könnyen elrothad, így természetes trágyázó anyagként szolgál. Gyakori mulcsozással szép és tömött lesz a pázsítja, ennek során célszerű a fü magasságának egyharmadát levágni.
A jó mulcsozási eredmény feltételei:
– Gyakoriság: Tavasszal (a fő növekedési időszakban) legalább hetente kétszer, nyáron és összel pedig hetente egyszer végezze.
– Lehetőség szerint száraz füvet nyírjon.
- Használjon alaposan megélezett vágókéseket.
– Lassan tolja a gépet.
– Változtassa a nyírás irányát, és ügyeljen a nyí- rási sávok átfedésére.
– A nagyon magas füvet mindig fokozatosan nyírja le.
- Ha bekapcsolt kerékhajtással dolgozik: a fünyíró géppel kontrollált módon haladjon előre.
▶ Ha kikapcsolt kerékhajtással dolgozik: A fünyíró gépet lassan és kontrollált módon tolja előrefelé.
12 Munka után
12.1 Munkavégzés után
- Állítsuk le a motort.
▶ Ha a fünyíró gép nedves: Hagyjuk megszáradni a fünyíró gépet.
▶ Tisztítsuk meg a fűnyíró gépet.
13 Szállítás
13.1 A fünyíró gép szállítása
- Állítsa le a motort.
Nem foroghat a kés.
▶ Húzza le a gyertyapipát.
A fűnyíró gép tolása
▶ A fünyíró gépet lassan és kontrollált módon tolja előrefelé.
A fűnyíró gép hordozása
- Viseljen ellenálló anyagból készült munkakesztyűt.
▶ Ha a fünyíró gépet kihajtott tolókarral viszik:
- Az egyik személy két kézzel tartsa erősen a fűnyíró gépet az első szállítófogantyúnál, a másik személy pedig két kézzel a tolókarnál tartsa erősen.
▶ A fünyíró gépet két személy emelje meg és hordozza.
▶ Ha a fünyíró gépet lehajtott tolókarral viszik:
▶ Hajtsa le a tolókart.
- Az egyik személy két kézzel tartsa erősen a fűnyíró gépet az első szállítófogantyúnál, a másik személy pedig két kézzel a hátsó szállítófogantyúnál tartsa erősen.
▶ A fünyíró gépet két személy emelje meg és hordozza.
A fünyíró gép szállítása gépkocsival
▶ A fünyíró gépet úgy biztosítsa álló helyzetben, hogy az ne tudjon felborulni és ne mozdulhasson el.
14 Tárolás
14.1 A fünyíró gép tárolása
- Állítsa le és hagyja lehűlni a motort.
▶ Húzza le a gyertyapipát.
▶ A fünyíró gépet az alábbiakat betartva tárolja:
– Tartsa a fünyíró gépet gyermek számára elérhetetlen helyen.
– A fünyíró gép legyen tiszta és száraz.
– A fúnyíró gép ne tudjon felborulni.
– A fűnyíró gép ne tudjon elgurulni.
Ha a fünyíró gépet 3 hónapnál hosszabb ideig tárolják:
▶ Hagyja leürülni az üzemanyagtartályt.
- Tisztíttassa ki az üzemanyagtartályt valamelyik STIHL szakszervizzel.
▶ Cserélje le a motorolajat a motor használati utasításában megadott típusúra.
▶ Tekerje ki a gyújtógyertyát.
FIGYELMEZTETÉS
■ Lehúzott gyertyapipánál az indítózsinór kihúzásakor szikrák kerülhetnek a szabadba. A szikrák gyúlékony vagy robbanásveszélyes környezetben tüzet vagy robbanást okozhatnak. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
- Tartsa távol a gyertyapipát a gyertyanyílástól.
- Egymás után többször húzza ki és engedje vissza az indítózsinórt.
▶ Tekerje be és húzza meg a gyújtógyertyát.
15 Tisztítás
15.1 A fünyíró gép felállítása
▶ Hagyja leürülni az üzemanyagtartályt. A motor ilyenkor leáll.
- Állítsa a fűnyíró gépet sík felületre.
- Állítsa a vágási magasságot az 1. helyzetbe, 11.2.
- Akassza ki a (2) indítózsinórt a (3) huzalvezetőből.
▶ Tartsa meg a (4) tolókart, és nyissa fel a gyorsan állítható (5) rögzítőkarokat.
▶ Hajtsa hátra a (4) tolókart.
▶ Hátrafelé döntve állítsa fel a fünyíró gépet.
15.2 A fünyíró gép tisztítása
- Állítsuk le a motort.
▶ Hagyjuk lehülni a fünyíró gépet.
▶ Húzzuk le a gyertyapipát. - Nedves törlőronggyal tisztítsuk meg a fünyíró gépet.
▶ A szellőzőnyílásokat ecsettel tisztítsuk meg. - Állítsuk fel a fűnyíró gépet.
- Tisztítsuk meg a kés környékét és a kést egy fadarabbal, puha kefével vagy nedves törlő-ronggyal.
16 Karbantartás
16.1 Karbantartási intervallumok
A karbantartási intervallumok a környezeti és munkafeltételektől függnek. A STIHL a következő karbantartási intervallumokat javasolja:
Motor
▶ A motorolajjal kapcsolatos karbantartásokat a motor használati utasításában megadottak szerint végezzük.
Fünyíró gép
- Évente ellenőriztessük a fűnyíró gépet valamelyik STIHL szakszervizzel.
16.2 A fünyíró kés felszerelése és leszerelése

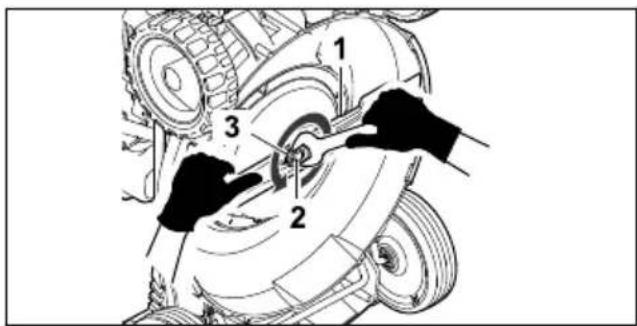

16.2.1 A kés leszerelése
▶ Állítsa le a motort.
▶ Húzza le a gyertyapipát.
- Állítsa fel a fűnyíró gépet.
▶ Tartsa erősen az (1) kést.
▶ Tekerje ki a (2) csavart, és vegye ki a (3) alá- téttel együtt.
▶ Vegye le az (1) kést.
▶ A (2) csavart és a (3) alátétet kezelje hulladék-
ként.
Az (1) kés felszerelésekor használjon új csavart és alátétet.
17 Javítás magyar

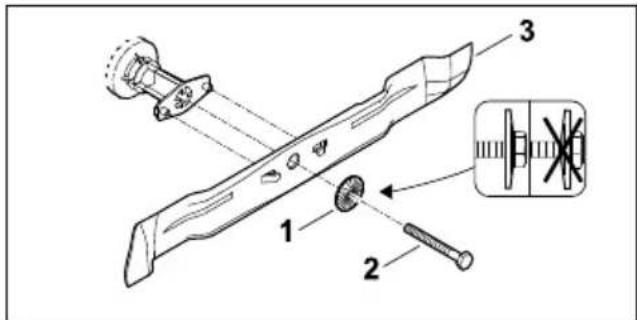

16.2.2 A kés felszerelése
- Állítsa le a motort.
▶ Húzza le a gyertyapipát. - Állítsa fel a fűnyíró gépet.
▶ Helyezze fel az új (1) alátétet az új (2) csavarra.
- Vigyen fel Loctite 243 csavarrögzítót a (2) csavar menetére.
▶ A (3) kést úgy helyezze fel, hogy a felfekvési felületen lévő kiemelkedések a (3) kés mélyedéseibe rögzüljenek.
▶ Tekerje be a (2) csavart az (1) alátéttel együtt.
▶ Tartsa erösen a (3) kést.
▶ Húzza meg a (2) csavart 65 Nm nyomatékkal.
16.3 A kés élezése és kiegyensúlyozása
A kés megfelelő élezéséhez és kiegyensúlyozásához sok gyakorlat szükséges.
18 Hibaelhárítás
18.1 A fünyíró gép üzemzavarainak elhárítása
| Üzemzavar Ok | Megoldás | |
| A motor nem indítható be. | Nem nyomtuk le a nyírás kapc-solókarját. | ▸ A motort a jelen használati utasításban leírtak sze-rint kell beindítani. |
| Kiürült az üze | manyagtartály. ▶ Töltsünk üzemanyagot a fűnyíró gépbe. | |
| Eltömődött az üzemanyag-vezeték. | ▸ Keressük fel valamelyik STIHL szakszervizt. | |
| Nem megfelelő, szennyezett vagy régi üzemanyag van a tar-tályban. | ▸ Használjunk friss, márkás, ólommentes benzint. | |
| Beszennyeződött a légszűrő. ▶ Keressük fel valamelyik STIHL szakszervizt. | ||
| Le van húzva a gyertyapipa a gyújtógyertyáról vagy a gyújtó- | ▸ Helyezzük vissza a gyertyapipát. | |
A STIHL azt javasolja, hogy a kést STIHL szak- szervizzel éleztessük és egyensúlyoztassuk ki.
FIGYELMEZTETÉS
■ A kés vágóélei élesek. A felhasználó megvághatja magát.
- Viseljünk ellenálló anyagból készült munkavédelmi kesztyűt.
- Állítsuk le a motort.
▶ Húzzuk le a gyertyapipát. - Állítsuk fel a fűnyíró gépet.
▶ Szereljük le a kést. - Élezzük meg a kést. Ennek során tartsuk be az élezési szöget és hűtsük a kést 19.2.
Az élezés során nem léphet fel kék elszíneződés a késen.
▶ Szereljük fel a kést.
▶ Bizonytalanság esetén: Keressük fel valamelyik STIHL szakszervizt.
17 Javítás
17.1 A fünyíró gép javítása
A felhasználó nem tudja maga megjavítani a fünyíró gépet és a kést.
▶ Ha a fünyíró gép vagy a kés megsérült: ne használjuk a fünyíró gépet vagy a kést, és keressük fel valamelyik STIHL szakszervizt.
- Amennyiben a tájékoztató táblák olvashatatlanná váltak vagy megsérültek: cseréltessük ki a tájékoztató táblákat valamelyik STIHL szakservizzel.
| Üzemzavar Ok | Megoldás | |
| kábel nem megfelelően van rögzítve a pipához. | ► Ellenőrizzük a gyertyapipa és a gyújtókábel csatla- kozását. | |
| Meghibásodott vagy bekormo-zódott a gyújtógyertya vagy nem megfelelő az elektródatá-volság. | ► Tisztítsuk meg vagy cseréljük ki a gyújtógyertyát. ► Allítsuk be az elektródatávolságot. | |
| Túl nagy az ellenállás a késnél. | ► Allítsunk be nagyobb vágási magasságot. ► Alacsonyabb füben indítsuk be a motort. | |
| Nehézkes a motor beindí-tása, vagy lecsökkent a motor teljesít-ménye. | Eltömődött a fűnyíróház. Tisztítsuk meg a fűnyíró gépet. | |
| Túl alacsony a vágási magas-ság vagy túl nagy a haladási sebesség. | Állítsuk magasabbra a vágási magasságot vagy tol-juk lassabban a fűnyíró gépet. | |
| Víz került az üzemanyagtartál-yba és a karburátorba vagy eltömődött a karburátor. | Ürítsük ki az üzemanyagtartályt, tisztítsuk meg az üzemanyag-vezetéket és a karburátort. | |
| Beszennyeződött az üzema-nyagtartály. | Keressük fel valamelyik STIHL szakszervizt. | |
| Beszennyeződött a légszűrő. Keressük fel valamelyik STIHL szakszervizt. | ||
| Bekormozódott a gyújtógyertya. | Tisztítsuk meg vagy cseréljük ki a gyújtógyertyát. | |
| Túl alacsony a motorolaj szintje. | Töltsük után vagy cseréljük le a motorolajat a motor használati utasításában leírtak szerint. | |
| Beszennyeződtek a hűtőbordák. | Tisztítsuk meg a fűnyíró gépet. | |
| Erős rezgés lép fel a fűnyíró gépen. | Megsérült a fűnyíró kés. Cseréljük ki a kést. | |
| Nem megfelelően szerelték fel a kést. | Szereljük fel a kést. | |
| Nem szép a vágási kép. | Tompa vagy kopott a kés. Élezzük meg vagy cseréljük ki a kést. | |
19 Műszaki adatok
19.1 STIHL RM 4.0 RT fűnyíró gép
– Motortípus: Kohler HD675
– Lökettérfogat: 149 cm ^3
- Teljesítmény: 2,2 kW (3,0 LE) 2800 perc ^-1 fordulatszámnál
– Fordulatszám: 2800 1/min
– Az üzemanyagtartály maximális úrtartalma: 1400 cm³ (1,4 l)
- Tömeg: 35 kg
– Munkaszélesség: 53 cm
19.2 Kés
– (a) minimális vastagság: 2,5 mm
– (b) minimális szélesség: 55 mm
- Élezési szög = 30°
19.3 Hangnyomásszintek és rezgés-gyorsulási értékek
A hangnyomásszint K-értéke: 2 dB(A). A zajteljesítményszint K-értéke: 2,2 dB(A). A rezgésgyorsulás K-értéke: 1,60 m/s ^2 .
– A hangnyomásszint (L pA ) mért értéke az EN ISO 5395-2 szabvány alapján: 79 dB(A)
- Garantált zajteljesítményszint (L WAd ) a 2000/14/EC / S.I. 2001/1701 szabvány alapján: 93 dB(A)
– A mért rezgésgyorsulás ( a_hv ) az EN 12096, EN 20643 és EN ISO 5395-2 szabványok alapján a tolókaron: 3,20 m/s²
A 2002/44/EC és S.I. 2005/1093, munkahelyi rezgésekkel foglalkozó irányelveknek történő megfelelőséggel kapcsolatos információk a www.stihl.com/vib webhelyen találhatók.
19.4 REACH
A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regisztrálásához, értékeléséhez és engedélyezéséhez.
A REACH rendelet betartásához szükséges információkról a www.stihl.com/reach oldalon tájékozódhat.
20 Pótalkatrészek és tartozé- kok
20.1 Pótalkatrészek és tartozékok
STIHL Ezek a szimbólumok eredeti STIHL pótalkatrészeket és eredeti STIHL tar-tozékokat jelölnek.
A STIHL eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok használatát ajánlja.
A STIHL a folyamatos piacfigyelés ellenére sem tudja megítélni más gyártók pótalkatrészeit és tartozékait megbízhatóság, biztonság és alkalmasság tekintetében, valamint a STIHL nem tud azok alkalmazásáért felelősséget vállalni.
Eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok STIHL márkakereskedésben kaphatók.
20.2 Fontos pótalkatrészek
A nem engedélyezett kiegészítők és pótalkatrészek használata miatt keletkezett anyagi károkkal és személyi sérülésekkel kapcsolatban a STIHL cég minden felelősséget elhárít.
- Kés: 6383 702 0100
– Késrögzítő csavar: 9008 319 9075
– Alátét: 0000 702 6600
21 Ártalmatlanítás
21.1 A fünyíró gép ártalmatlanítása
Az ártalmatlanítással kapcsolatban a STIHL szakkereskedésekben kaphat tájékoztatást.
▶ A fünyíró gépet, kést, benzint, motorolajat és csomagolást az előírásoknak megfelelően és környezetbarát módon kell ártalmatlanítani.
22 EK Megfelelőségi nyilatko- zat
22.1 STIHL RM 4.0 RT fűnyíró gép
STIHL Tirol GmbH
egyedüli felelősséggel kijelenti, hogy a következő adatokkal jellemzett gép:
– Kialakítás: fűnyíró gép
– Gyártó neve: STIHL
– Típus: RM 4.0 RT
– Munkaszélesség: 53 cm
- Sorozatazonosító: 6383
megfelel a 2000/14/EC, 2006/42/EC,
2014/30/EU és 2011/65/EU irányelvek vonatkozó rendelkezéseinek, továbbá a termék kifejlesztése és gyártása a következő szabványok gyártás időpontjában érvényes változatával összhangban történt: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Tanúsító szervezet:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, Németország
A mért és garantált zajteljesítményszintek meghatározása a 2000/14/EC irányelv VIII. mellékletének megfelelően történt.
– Mért zajteljesítményszint: 91,2 dB(A)
– Garantált zajteljesítményszint: 93 dB(A)
A műszaki dokumentáció a STIHL Tirol GmbH cégnél található.
A gyártás éve és a gépszám a fünyíró gép adat-tábláján szerepel.
23 A gyártó UK/CA megfelelőségi nyilatkozata
23.1 STIHL RM 4.0 RT fűnyíró gép
STIHL Tirol GmbH
egyedüli felelősséggel kijelenti, hogy a következő adatokkal jellemzett gép:
– Kialakítás: fűnyíró gép
– Gyártó neve: STIHL
– Típus: RM 4.0 RT
– Munkaszélesség: 53 cm
- Sorozatazonosító: 6383
megfelel az Egyesült Királyságban érvényben lévő „Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001”, „Supply of Machinery (Safety) Regulations 2008”, „Electromagnetic Compatibility Regulations 2016” és „The Restriction of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012” rendeletek vonatkozó rendelkezéseinek, valamint a termék kifejlesztése és gyártása a következő szabványok gyártás időpontjában érvényes változatával összhangban történt: EN ISO 5395-1, EN ISO 5395-2 és EN ISO 14982.
Tanúsító szervezet:
TUV Rheinland UK LTD
1011 Stratford Road
Solihull, B90 4BN
A mért és garantált zajteljesítményszintek meghatározása az Egyesült Királyság „Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11” rendeletének megfelelően történt.
– Mért zajteljesítményszint: 91,2 dB(A)
– Garantált zajteljesítményszint: 93 dB(A)
A műszaki dokumentáció a STIHL Tirol GmbH cégnél található.
A gyártás éve és a gépszám a fűnyíró gép adat-tábláján szerepel.
Matthias Fleischer, a kutatási és termékfejlesztési részleg vezetője
nevében
finnemann pm
Sven Zimmermann, a minőségbiztosítási részleg vezetője
