NÁVOD K OBSLUZE Landroid L1000 WORX

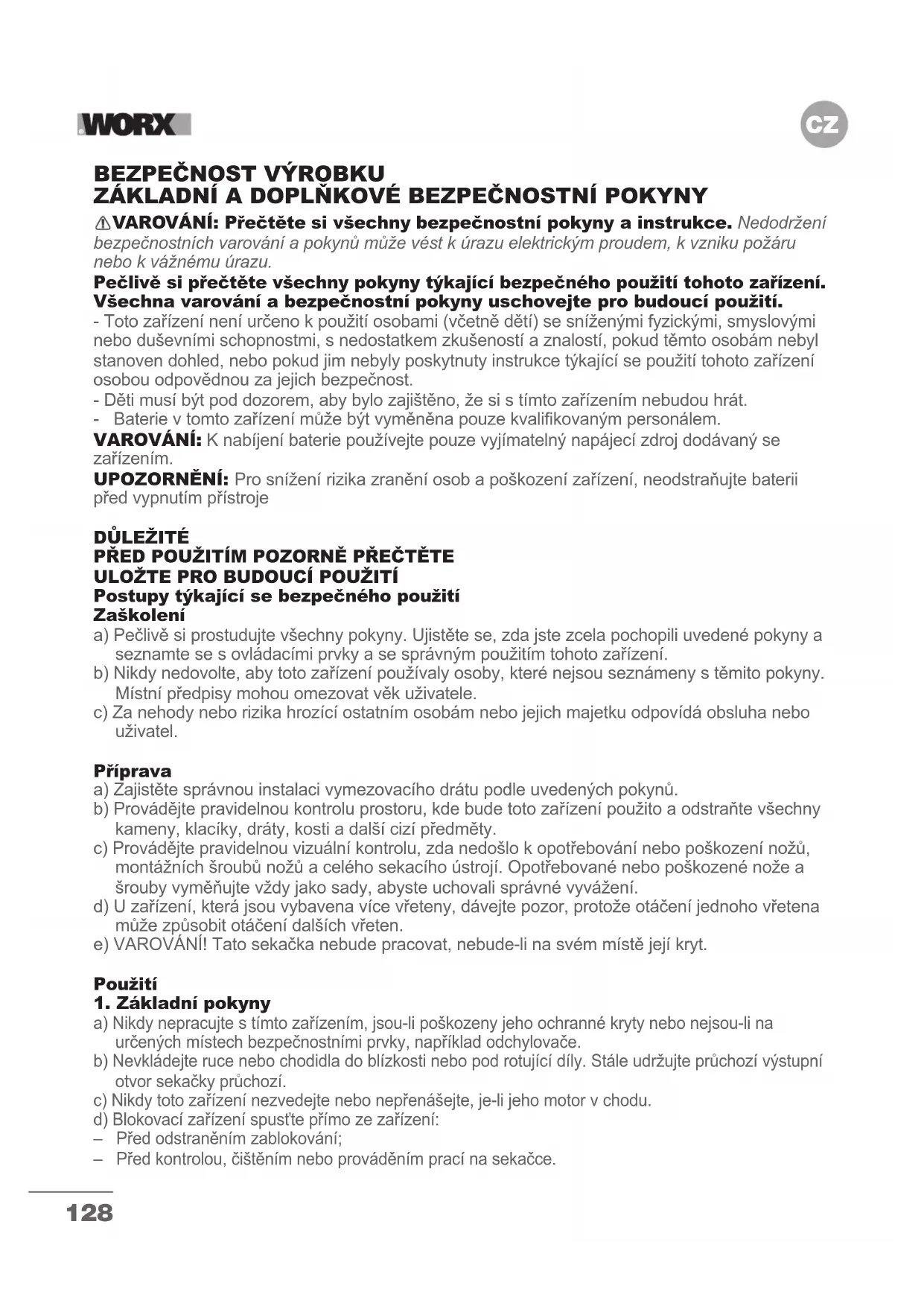

ZÁKLADNÍ A DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY VAROVÁNÍ: Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržení bezpečnostních varování a pokynů může vést k úrazu elektrickým proudem, k vzniku požáru nebo k vážnému úrazu. Pečlivě si přečtěte všechny pokyny týkající bezpečného použití tohoto zařízení. Všechna varování a bezpečnostní pokyny uschovejte pro budoucí použití. - Toto zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití tohoto zařízení osobou odpovědnou za jejich bezpečnost. - Děti musí být pod dozorem, aby bylo zajištěno, že si s tímto zařízením nebudou hrát. - Baterie v tomto zařízení může být vyměněna pouze kvalikovaným personálem. VAROVÁNÍ: K nabíjení baterie používejte pouze vyjímatelný napájecí zdroj dodávaný se zařízením. UPOZORNĚNÍ: Pro snížení rizika zranění osob a poškození zařízení, neodstraňujte baterii před vypnutím přístroje

Postupy týkající se bezpečného použití Zaškolení a) Pečlivě si prostudujte všechny pokyny. Ujistěte se, zda jste zcela pochopili uvedené pokyny a seznamte se s ovládacími prvky a se správným použitím tohoto zařízení. b) Nikdy nedovolte, aby toto zařízení používaly osoby, které nejsou seznámeny s těmito pokyny. Místní předpisy mohou omezovat věk uživatele. c) Za nehody nebo rizika hrozící ostatním osobám nebo jejich majetku odpovídá obsluha nebo uživatel. Příprava a) Zajistěte správnou instalaci vymezovacího drátu podle uvedených pokynů. b) Provádějte pravidelnou kontrolu prostoru, kde bude toto zařízení použito a odstraňte všechny kameny, klacíky, dráty, kosti a další cizí předměty. c) Provádějte pravidelnou vizuální kontrolu, zda nedošlo k opotřebování nebo poškození nožů, montážních šroubů nožů a celého sekacího ústrojí. Opotřebované nebo poškozené nože a šrouby vyměňujte vždy jako sady, abyste uchovali správné vyvážení. d) U zařízení, která jsou vybavena více vřeteny, dávejte pozor, protože otáčení jednoho vřetena může způsobit otáčení dalších vřeten. e) VAROVÁNÍ! Tato sekačka nebude pracovat, nebude-li na svém místě její kryt. Použití

a) Nikdy nepracujte s tímto zařízením, jsou-li poškozeny jeho ochranné kryty nebo nejsou-li na určených místech bezpečnostními prvky, například odchylovače. b) Nevkládejte ruce nebo chodidla do blízkosti nebo pod rotující díly. Stále udržujte průchozí výstupní otvor sekačky průchozí. c) Nikdy toto zařízení nezvedejte nebo nepřenášejte, je-li jeho motor v chodu. d) Blokovací zařízení spusťte přímo ze zařízení: – Před odstraněním zablokování; – Před kontrolou, čištěním nebo prováděním prací na sekačce.129

e) Provádění úprav originální konstrukce této robotické sekačky není povoleno. Všechny úpravy jsou prováděny na vaše vlastní riziko. f) Spouštějte robotickou sekačku podle uvedených pokynů. Před stisknutím tlačítka zapnuto/vypnuto, zajistěte, aby se vaše ruce a nohy nenacházely v blízkosti rotujících nožů. Nikdy nevkládejte vaše ruce a nohy pod sekačku. g) Nikdy tuto robotickou sekačku nezvedejte a nepřenášejte, je-li stisknuto tlačítko zapnuto/vypnuto. h) Nedovolte, aby tuto robotickou sekačku používaly osoby, které neví, jak pracuje a jak reaguje.

i) Nikdy nepokládejte na horní část sekačky nebo nabíjecí základny žádné předměty.

j) Nepovolte používání robotické sekačky, došlo-li k jejímu poškození nebo k poškození nožového kotouče. Sekačka nesmí být také použita s poškozenými noži, šrouby, maticemi nebo napájecím kabelem. k) Nemáte-li v úmyslu tuto sekačku používat, vždy ji vypněte. Robotická sekačka může být spuštěna pouze v případě, je-li stisknuto tlačítko zapnuto/vypnuto a je-li zadán správná PIN kód. l) Ruce a chodidla držte v bezpečné vzdálenosti od rotujících čepelí. Nikdy nedávejte ruce ani chodidla do blízkosti sekačky nebo pod ni, pokud je robotická sekačka v provozu. m) Nepoužívejte stroj a jeho periferní zařízení za nepříznivých povětrnostních podmínek, zejména pokud hrozí nebezpečí blesku. n) Nedotýkejte se pohyblivých nebezpečných částí dříve, než se zcela zastaví. o) Pro stroje používané ve veřejných prostorách musí být výstražné značky umístěny v okolí pracovního prostoru stroje. Měly by obsahovat následující text: Upozornění! Automatická sekačka na trávu! Udržujte bezpečnou vzdálenost od stroje! Dohlížejte na děti!

2. Pracuje-li tato sekačka v automatickém režimu

a) Jsou-li v blízkosti domácí zvířata, děti nebo jiné osoby, nikdy nenechávejte tuto sekačku bez dozoru. Údržba a uložení VAROVÁNÍ! Je-li sekačka otočena spodní stranou nahoru, tlačítko zapnuto/ vypnuto musí být vždy vypnuto. Tlačítko zapnuto/vypnuto musí být vždy vypnuto, jsou-li prováděny jakékoli práce na spodní části sekačky, jako je čištění nebo výměna nožů. a) Udržujte všechny matice, šrouby a spojovací prvky řádně dotaženy, aby bylo zařízení v bezpečném provozním stavu. b) Provádějte kontrolu této robotické sekačky každý týden a vyměňte opotřebované nebo poškozené části související s bezpečností. c) Provádějte zejména kontrolu, zda nejsou poškozeny nože a nožový kotouč. Je-li to nutné, vždy vyměňujte všechny nože a šrouby současně jako jednu sadu, aby bylo zajištěno vyvážení rotujících dílů. d) Zajistěte, aby byly používány pouze náhradní díly správného typu. e) Zajistěte, aby byly baterie sekačky nabíjeny pomocí správné nabíječky doporučené výrobcem. Nesprávné použití může vést k úrazu elektrickým proudem, přehřátí baterie nebo k únikům žíravé kapaliny z baterie. f) Dojde-li k úniku elektrolytu z baterie, opláchněte si ruce vodou/neutralizačním prostředkem. Dojde-li ke kontaktu s pokožkou nebo k zasažení očí, vyhledejte lékařské ošetření. g) Údržba sekačky musí být prováděna podle pokynů výrobce. Doporučení Stroj a jeho periferie připojujte pouze k napájecímu obvodu s ochranným zařízením před zbytkovým proudem (RCD) s vypínacím proudem nepřesahujícím 30 mA. Ostatní rizika130

Abyste se vyhnuli zranění, při výměně nožů používejte ochranné rukavice. Přeprava Při přepravě této robotické sekačky na dlouhé vzdálenosti vždy používejte její originální obal. Zajištění bezpečného sekání nebo sekání uvnitř pracovního prostoru: a) Stiskněte tlačítko STOP, aby došlo k zastavení sekačky. Při prvním spouštění této sekačky zadejte čtyřmístný číselný PIN kód. b) Vždy tuto robotickou sekačku zastavte, máte-li v úmyslu ji přenášet. c) Přenášejte tuto sekačku za rukojeť nacházející sena přední části sekačky. Přenášejte tuto sekačku tak, aby byl nožový kotouč otočen směrem od vašeho těla. Vystavení VF energii Aby byly splněny požadavky na vystavení VF energii, měla by být během provozu zařízení mezi tímto zařízením a osobami zachována vzdálenost 200 mm nebo více. K zajištění souladu s předpisy nedoporučujeme činnosti blíže než na tuto vzdálenost. Anténa použitá pro tento vysílač nesmí být umístěna ve spojení s žádnou jinou anténou nebo vysílačem. Bezpečnostní varování týkající se baterií a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články. b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár. c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci. d) Nevystavujte baterii mechanickým rázům. e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření. f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření. g) Udržujte baterie čisté a suché. h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.

i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a

používejte správný postup nabíjení. j) Nenechávejte baterii nabíjet, nebude-li baterie použita. k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu. l) Provádějte nabíjení pouze v nabíječce, která je specikovaná společností Worx. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením. m) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením. n) Ukládejte baterie mimo dosah dětí. o) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy. p) Není-li zařízení používáno, vyjměte z něj baterii. q) Provádějte řádnou likvidaci baterie. r) V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu. s) Nevyjímejte baterii z originálního obalu dříve, než bude použita. t) Dodržujte polaritu vložených baterií plus (+) a mínus (-) a zajistěte používání baterií správným způsobem.131

INFORMACE NA ŠTÍTCÍCH NA SEKAČCE LANDROID VAROVÁNÍ – Není-li tato robotická sekačka používána správně, může být nebezpečná. Před použitím této robotické sekačky si pečlivě přečtěte návod k obsluze a řádně si nastudujte jeho obsah. VAROVÁNÍ - Je-li tato sekačka v provozu, udržujte od ní bezpečnou vzdálenost. VAROVÁNÍ – Před prací na této sekačce nebo před jejím zvednutím použijte blokovací zařízení. VAROVÁNÍ – Nejezděte na této sekačce. Akumulátor Li-Ion. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví. Nevystavujte působení ohně Pokud se s ním nezachází správně, může se baterie dostat do koloběhu vody, což může způsobit poškození ekosystému. Použité baterie nevyhazujte do netříděného komunálního odpadu. Stroj nerozebírejte bez oprávnění Nepotøebné elektrické pøístroje by nemìly být vyhazovány spoleènì s odpadem z domácnosti. Náøadí recyklujte ve sbìrnách zøízených k tomuto úèelu. O možnostech recyklace se informujte na místních úøadech nebo u prodejce. Elektrický spotřebič třídy III Přečtěte si provozní příručku Odnímatelná napájecí jednotka Vaše zařízení Landroid lze použít s jiným funkčním příslušenstvím Worx. Navštivte www.worxlandroid. com, chcete-li se dozvědět více o dostupných možnostech příslušenství.132

OBSAH BALENÍ Worx Landroid Konektory na opravu kabelu Sady náhradních čepelí Šestihranný Nabíjecí hromada Nabíjecí stanice Šroubů Drátěné kolíčky Napájecí adaptér Okrajový drát Akumulátor 20 v Distanční měrky pro okrajový drát Bertelsenovo pravítko Manuální

Obrázek je pouze informativní133

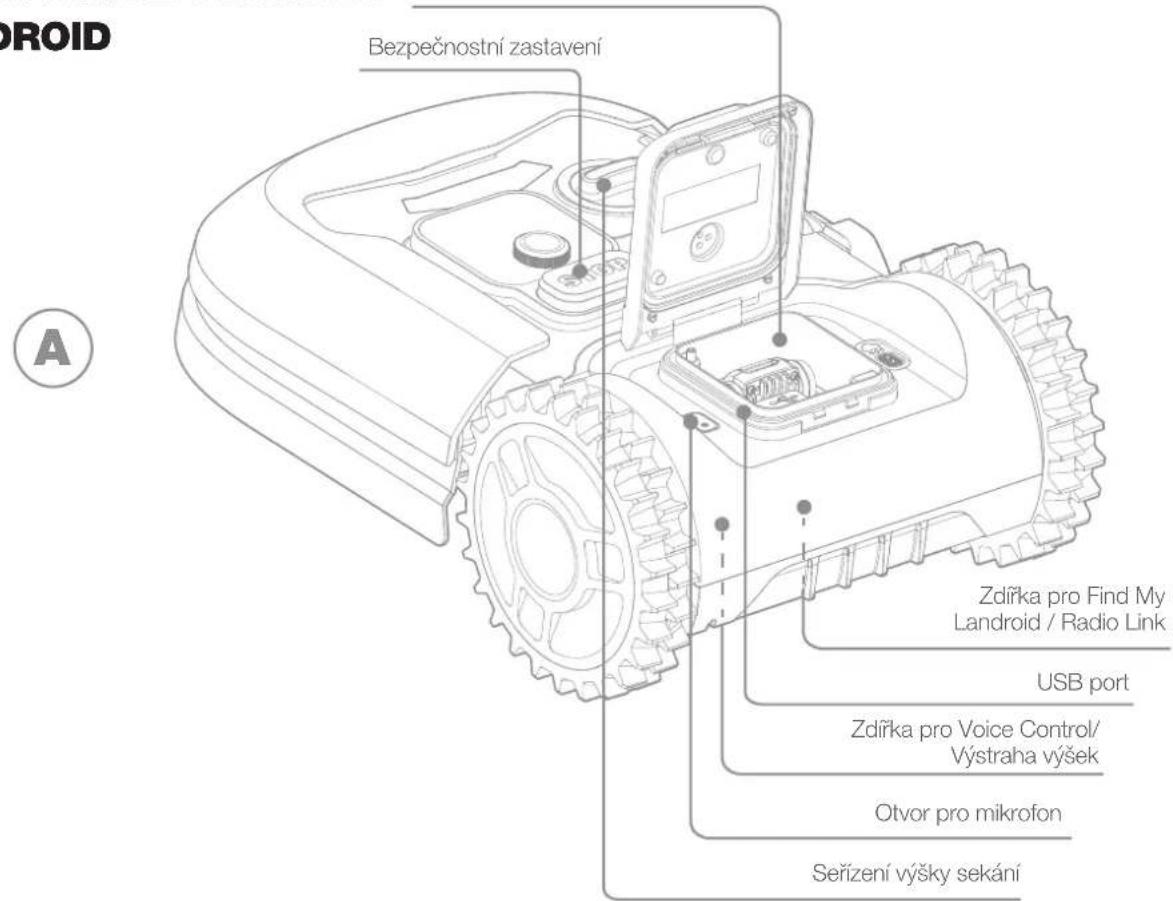

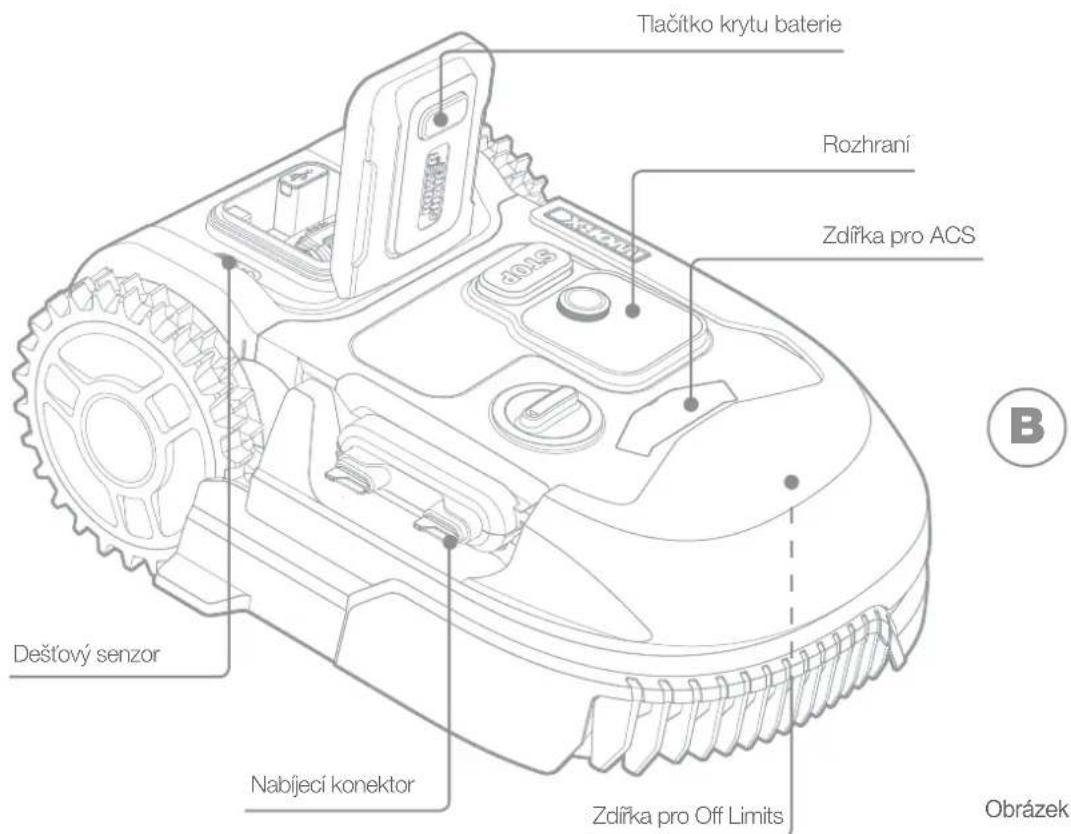

Zdířka pro Voice Control/ Výstraha výšek Obrázek je pouze informativní Zdířka pro Find My Landroid / Radio Link Bezpečnostní zastavení Dešťový senzor Nabíjecí konektor Zdířka pro Off Limits USB port Zdířka pro akumulátor Seřízení výšky sekání Tlačítko krytu baterie Otvor pro mikrofon Rozhraní Zdířka pro ACS

TECHNICKÉ ÚDAJE Type WR165E WR167E WR148E WR147E.1 (100-199 - označení strojního zařízení, zástupce robotická sekačka) WR165E WR167E WR148E WR147E.1 Jmenovité napájecí napětí 20 V Max.* Otáčky naprázdno (/min)

Výška sekání (mm) 30-60 Polohy pro nastavení výšky sekání

Stupeň ochrany III App(Wi-Fi/Bluetooth) Y Frekvenční pásmo integrovaného modulu WLAN 2.412GHz-2.484GHz Max. vysokofrekvenční výkon vesta- věného modulu WLAN 802.11b:+16±2dBm(@11Mbps) 802.11g:+14±2dBm(@54Mbps) 802.11n:+13±2dBm(@HT20,MCS7) Frekvenční pásmo systému indukční smyčky 77 Hz Maximální výkon systému indukční smyčky 82 dBµA/m

• Napětí měřené bez pracovního zatížení. Výchozí napájecí napětí baterie dosahuje maximálně 20V. Jmenovité napájecí napětí je 18V.135

ÚDAJE TÝKAJÍCÍ SE ÚROVNĚ HLUKU WR165E WR167E WR148E WR147E.1 Měřená hodnota akustického tlaku

= 1.36 dB(A) Měřená hodnota akustického výkonu

= 1.36 dB(A) Používejte ochranu sluchu, přesáhne-li hodnota akustického tlaku úroveň 80 dB (A). Určité hlučnosti stroje nelze zabránit. Provádění hlučné práce na dané trase musí být s omezením na určitou dobu schváleno. Dodržujte doby odpočinku a nutné omezení pracovní doby na minimum. S ohledem na osobní ochranu a ochranu osob pracujících v blízkosti by měla být u všech používána vhodná ochrana sluchu.

Upevňovací kolíky pro nabíjecí základnu

Vymezovacího drátu 130m 150m 150m 180m Kolíků pro vymezovací drát

Ukazatele vzdálenosti vymezovacího drátu

Akumulátor (WA3551.3) 1 / 1 / Akumulátor ( WA3553.3) / 1 / 1 Nabíječka baterií((WA3750.1/ WA3755.1) 1 1 1 / Nabíječka baterií( (WA3775 / WA3776) / / / 1 Doporučujeme vám, abyste si příslušenství zakoupili ve stejné prodejně, ve které jste pořídili i vaše nářadí. Podrobné informace najdete na obalu příslušenství. Případně se obraťte na vašeho prodejce se žádostí o radu a pomoc.

Tento výrobek je určen pro sečení trávníků na soukromých pozemcích. Je navržen pro časté sečení, kdy bude trávník udržován zdravější a vypadající lépe, než kdykoliv dříve. V závislosti na rozloze vašeho trávníku může být Landroid naprogramován tak, aby četnost a doba provozu nebyla ničím omezena. Zařízení není určeno pro kopání, zametání nebo čištění sněhu.136

ÚDRŽBA Vaše sekačka tvrdě pracuje, a tak je třeba ji čas od času vyčistit a zkontrolovat. Tato část příručky vám pomůže udržet sekačku Landroid v dobrém stavu, tak aby vydržela mnoho let bez problémů. Zde je návod, jak o sekačku Landroid pečovat Před prováděním jakékoli údržby nebo servisu proveďte vypnutí tohoto zařízení.UDRŽUJTE JI OSTROU Sekačka Landroid neseká trávu stejným způsobem jako jiné sekačky. Její čepele jsou ostré jako břitva, mají 2 hrany a otáčí se oběma směry, aby dosáhly maximálního řezacího výkonu. A. Disk čepelí se otáčí po směru i proti směru hodinových ručiček, náhodně, tak aby byly využity obě řezné hrany a minimalizována nutnost výměny čepelí B. Je-li naprogramováno každodenní sekání, každá čepel vydrží zhruba 2 měsíceC. Vždy zkontrolujte, zda nejsou čepele poškozené, a případně je vyměňte D. Když jsou čepele tupé a opotřebované, je nutné je vyměnit za nové čepele dodané společně s vaší sekačkou Landroid. Další náhradní čepele je možné zakoupit u vašeho prodejce značky LandroidVAROVÁNÍ! Před každým čištěním, seřizováním nebo výměnou čepelí je nutné sekačku Landroid VYPNOUT a vyjmout akumulátor. Vždy použijte ochranné rukavice.1. VÝMĚNA ČEPELÍVyjměte akumulátor (obr. 1) a jemně otočte sekačku Landroid spodní částí nahoru (obr. 2)Odstraňte šrouby z čepelí pomocí šroubováku (obr. 3–4)Pevně našroubujte nové čepele (obr. 5–6)

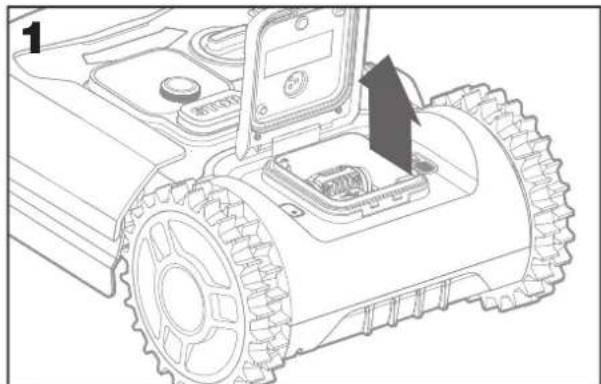

Pozor: Při montáži nových čepelí je nutné vyměnit VŠECHNY čepele. Při montáži vždy používejte nové šrouby. To je nutné k zajištění pevnosti přichycení čepelí a vyvážení disku čepelí. Pokud tak neučiníte, může dojít k vážnému zranění Důležité: Jakmile přišroubujete čepel k disku čepelí, ujistěte se, že se může čepel volně otáčet

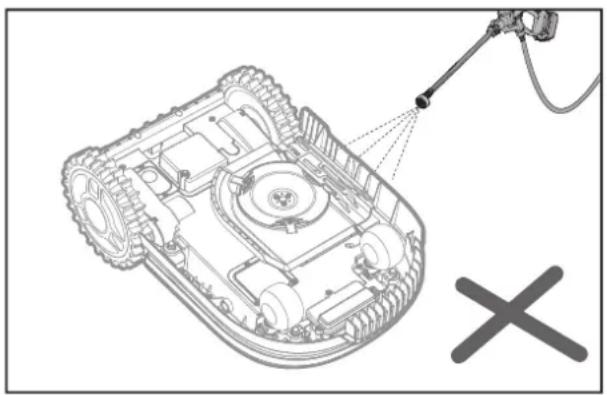

Sekačku Landroid je nutné pravidelně čistit. To pomáhá udržet ji v dobrém stavu, zejména když je třeba odstranit zeminu nebo zbytky trávy po každodenním sekání. Před čištěním sekačku Landroid vypněte. Pro větší bezpečnost je nutné vyjmout akumulátor. Poznámka: Při čištění Landroid se ujistěte, že je kryt baterie uzavřený. VAROVÁNÍ! VAŠE Landroid lze čistit pouze hadicí! NEPOUŽÍVEJTE tlakovou myčku na Landroid. Vysokot- laká voda může proniknout dovnitř těsnění a poškodit elektronické a mechanické součásti.

1. Čištění horní části těla sekačky

A. Čistěte pomocí ručního spreje s vodou. Nepoužívejte rozpouštědla nebo leštidla B. K odstranění nečistot použijte kartáček nebo čistý hadřík

2. Čištění spodní části

A.Otočte sekačku Landroid spodní částí nahoru B.Odstraňte nečistoty a trávu pomocí kartáčku C.Dávejte pozor, abyste se nedotkli čepelí rukama. Použijte ochranné rukavice D.Pořádně očistěte disk čepelí, šasi a přední kolečka pomocí měkkého kartáče nebo vlhkého hadru E.Otočte disk čepelí tak, aby se mohl volně otáčet. Odstraňte případné blokující předměty. Odstraňte zachycené nečistoty, tak aby nezpůsobily zlomení disku čepelí. I ta nejmenší prasklina má negativní dopad na výkon F. Zkontrolujte, zda se čepele kolem šroubů otáčejí volně. Odstraňte případné blokující předměty

3. Čištění pojezdových koleček

A. Pomocí kartáče odstraňte z koleček bahno, tak aby měla kolečka dobrý záběr

4. Čištění nabíjecích kontaktů

A.Pomocí hadříku očistěte kontaktní kolíky na nabíjecí stanici a nabíjecí proužky na sekačce Landroid B.Pravidelně odstraňujte nánosy trávy nebo nečistot kolem kontaktních kolíků a proužků, tak aby se sekačka Landroid vždy mohla nabíjet

Srdcem sekačky Landroid je její 20V li-ion akumulátor Worx Powershare. A. Vhodné skladování akumulátoru probíhá při plném nabití, na suchém místě, B. Doporučená provozní teplota je v rozmezí 0–55 °C C. Životnost akumulátoru závisí na provozní době a délce použití každý den během sezóny

1. Sekačku Landroid lze nabíjet ručně, bez okrajového drátu

A. Připojte nabíjecí stanici k vhodné elektrické zásuvce. Na nabíjecí stanici se rozsvítí zelené světlo B. Ručně zaparkujte vypnutou sekačku Landroid na nabíjecí stanici C. Zelené světlo na nabíjecí stanici začne blikat a sekačka Landroid se začne nabíjet SKLADUJTE JI V ZIMĚ NA VHODNÉM MÍSTĚ Přestože je sekačka Landroid navržena a vyrobena tak, aby přežila i nejhorší počasí, doporučujeme ji během zimy skladovat v garáži či kůlně. Příprava sekačky na zimní spánek: A. Pořádně ji očistěte138

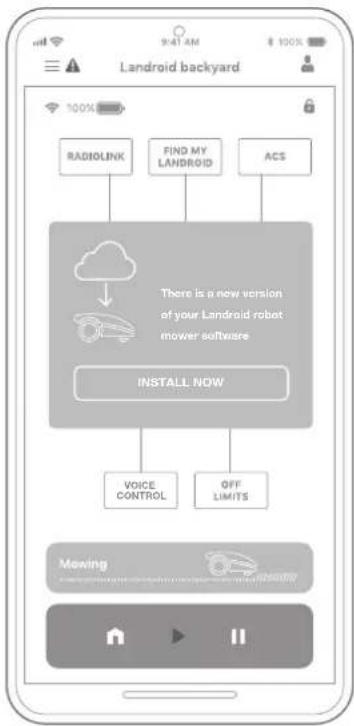

2. Zkontrolujte, jakou verzi softwaru máte nainstalovánu.

Číslo verze softwaru je viditelné při zapnutí sekačky Landroid VOICE CONTROL INSTALL NOW There is a new version of your Landroid robot mower software

3. Ruční aktualizace

A. Není-li vaše sekačka Landroid připojena k síti Wi-Fi, stále je možné ji aktualizovat na nejnovější software pomocí USB ash disku B. Pravidelně navštěvujte webové stránky Worx Landroid, zda není k dispozici nová verze. Jestliže jste se přihlásili k odběru novi nek od společnosti Landroid, bude vám dostupnost nové verze oznámena takto C.Stáhněte nejnovější verzi softwaru z našich webových stránek D. Použijte prázdný USB ash disk formátovaný na systém FAT32 E. Uložte soubor zip a rozbalte ho na USB ash disk F. Položte sekačku Landroid na pevný a rovný povrch G. Sekačku Landroid vypněte H. Přejděte k její zadní části, kde je USB port.

I. Vložte USB ash disk do portu

J. Položte sekačku Landroid zpět na trávník do pracovního prostoru ohraničeného okrajovým drátem K. Zapněte sekačku L. Vyjměte paměťovou kartu USB, když “Vyjměte klíč USB”, aniž byste zvedli Landroid. B. Nabijte naplno akumulátor C. Vypněte ji

1. Obnovení provozu na jaře

Když je čas opět sekat trávu, proveďte následující kontrolu sekačky Landroid: A. Aktualizujte nastavení času a data skrze aplikaci B. Jestliže si všimnete nějakých známek oxidace na nabíjecích kontaktech sekačky nebo nabíjecí stanice, očistěte je jemným hadříkem C. Před spuštěním sekačku Landroid plně nabijte

UDRŽUJTE JI AKTUALIZOVANOU

Společnost Landroid neustále zlepšuje software, který je vždy v nové verzi dostupný zdarma. Pravidelně aktualizujte software, tak abyste mohli sekačku využívat naplno.

1. Aktualizace přes bezdrátovou síť

Jestliže je vaše sekačka Landroid připojena k síti Wi-Fi, bude vám dostupnost nové verze softwaru oznámena prostřednictvím aplikace. Jakmile potvrdíte, aktualizace bude provedena přes bezdrátovou síť.139

M. Aktualizace se automaticky spustí a může chvilku trvat. Sekačka Landroid se automaticky restartuje, jakmile je aktualizace dokončena POZNÁMKA: Před restartem se ujistěte, že je sekačka Landroid uvnitř prostoru vyznačeného okrajovým drátem.

ZPRÁVA LANDROID AKCE ZPRÁVA LANDROID AKCE Sekání trávy Sekání trávy podle plánu sečení. Prší Dešťový senzor detekuje vodu. Landroid se vrátí na nabíjecí stanici a zůstane v této poloze, dokud nebude naprogramován. Po vysušení spustí Landroid automaticky odpočítávání zpoždění deště a poté se vrátí do stavu sečení. Pokud chcete Landroid před tím sekat, jednoduše jej vypněte a znovu zapněte, ale pouze když je dešťový sen- zor suchý, nebo můžete zpoždění deště zcela eliminovat nastavením doby zpoždění deště na nulu. Vrať se domů Je třeba nabít - žací nůž se zastaví na cestě k základně Nabíjení Zobrazit „Nabíjení“ a procento nabití. Žádná pracovní doba Pohotovostní režim, je třeba programovat podle potřeby. Dnes nefunguje Pohotovostní režim se spustí podle plánu sečení. Práce dnes dokončena Hledání oblasti Podle nastavení „Vlastní pracovní prostor“ Landroid hledá Dokončeno nabíjení Landroid dokončil nabíjení. Nouzové nabíjení Nouzové nabíjení Landroid se nabíjí ve vypnutém stavu.140

Někdy se může něco pokazit. Naštěstí je sekačka Landroid dostatečně chytrá a řekne vám, jaký problém se vyskytl a jak ho vyřešit. Nevíte-li si rady, navštivte naše webové stránky, kde naleznete užitečná videa a další podporu.

ZPRÁVA PŘÍČINA ČINNOST

Kryt akumulátoru není uzavřen Zavřete kryt akumulátoru Outside working area! Press START to reset. Sekačka Landroid nemůže najít signál okrajového drátu.

1. Je-li sekačka Landroid mimo svou pracovní oblast: vypněte ji,

přeneste ji do pracovní oblasti, zapněte ji a stiskněte start.

2. Je-li sekačka ve své pracovní oblasti, zkontrolujte, zda zeleně a

nepřerušovaně svítí kontrolka LED. Svítíli červeně, zkontrolujte, zda je okrajový drát řádně připojen k nabíjecí stanici a zda je stanice připojena do vhodné elektrické zásuvky. Jestliže jsou řádně připojeny, jsou koncovky okrajového drátu špatně zapojeny a je nutné je prohodit. WRONG PIN! Plea- se retry. Kód PIN je nesprávný. Zadejte správný kód PIN nebo ho opětovně nastavte. Blade motor fault! Press START to reset. Disk čepelí je blokován předmětem, např. větví. Vypněte sekačku. Otočte sekačku Landroid spodní částí nahoru a zkontrolujte, zda něco nebrání disku čepelí v otáčení. Případný blokující předmět odstraňte. Otočte sekačku zpět do výchozí polohy. Zapněte sekačku. Stiskněte start. Čepel je přetížena příliš hustou trávou. Vypněte sekačku. Přeneste sekačku Landroid do oblasti s kratší trávou nebo upravte výšku sekání na vyšší. Zapněte sekačku. Stiskněte start. Wheels motor fault! Press START to reset. Hnací motor je zablokován. Vypněte sekačku a přeneste ji do oblasti, kde nejsou žádné překážky. Zapněte sekačku. Stiskněte start. Jestliže se chybová zpráva stále zobrazuje, vypněte sekačku. Otočte sekačku Landroid spodní částí nahoru a zkontrolujte, zda něco nebrání kolečkům v otáčení. Případný blokující předmět odstraňte. Otočte sekačku do výchozí polohy a zapněte ji. Upside down! Press START to reset. K tomu mohlo dojít, když přišla sekačka Landroid do kontaktu s nějakým nerovným povrchem, který ji převrátil. Otočte sekačku Landroid do výchozí polohy a odstraňte překážku, která převržení způsobila. Mower trapped! Press START to reset. Sekačka Landroid je zachycena. Vypněte sekačku. Přeneste sekačku Landroid do oblasti bez překážek, a poté ji zapněte. Stiskněte start. Jestliže se chybová zpráva stále zobrazuje, vypněte sekačku a otočte ji spodní částí nahoru. Zkontrolujte, zda něco nebrání kolečkům v otáčení. Případný blokující předmět odstraňte. Otočte sekačku do výchozí polohy a zapněte ji. Mower lifted! Press START to reset. Sekačka byla zdvižena. Vypněte sekačku. Přeneste sekačku Landroid do oblasti bez překážek a zapněte ji. Stiskněte start. Jestliže se chybová zpráva stále zobrazuje, vypněte sekačku a otočte ji spodní částí nahoru. Poté zkontrolujte, zda ji něco nezvedá. Případný zvedající předmět odstraňte. Otočte sekačku do výchozí polohy a zapněte ji. Battery voltage too low! Please change battery. Akumulátor je vybitý. V takovém případě je nutné sekačku Landroid vypnout a umístit ji na nabíjecí stanici. Poté se zobrazí nápis „Emergency charging“ a sekačka se začne nabíjet. Jestliže problém s akumulátorem přetrvává, je zřejmě poškozen a je nutné ho vyměnit. Wire missing! Press START to reset. Stroj nemůže najít signál okrajového drátu. Je-li světlo kontrolky LED červené, zkontrolujte, zda je okrajový drát správně zapojen do svorek na nabíjecí stanici. Jestliže problém přetrvává, zkontrolujte, zda není okrajový drát přetržen.141

Battery temperature out of range! Please wait. Při nabíjení je teplota příliš vysoká (více než 55

nebo příliš nízká (méně než 0

Nabíjecí základnu umístěte do stinného místa nebo počkejte, až dosáhne normální teploty Can’t nd charge station press START to reset. Okrajový drát je příliš dlouhý (350 metrů a více) nebo stroj nemá dostatečně nabitý akumulátor, aby se vrátil na nabíjecí stanici. Přeneste sekačku Landroid na nabíjecí stanici. Mower locked! Když je zapnuta funkce „Lock Function“ a sekačka Lan- droid neobdrží signál z vašeho Wi-Fi routeru po dobu 3 dnů, zamkne se (jde o bezpečnostní opatření). To se může stát například proto, že se váš router vyp- nul nebo došlo ke změně Wi-Fi routeru či poskytovatele sítě. Připojte znovu sekačku Landroid k síti Wi- Fi, se kterou byla předtím spárována. Není-li to možné, obraťte se na oddělení služeb zákazníkům. POZNÁMKY A. Před zapnutím vždy nejprve zkontrolujte, zda je sekačka Landroid v pracovní oblasti. Pokud není, objeví se zpráva „Outside working area! Press START to reset“. Tato zpráva se objeví rovněž v případě, že je sekačka jen částečně v pracovní oblasti. B. Chcete-li z jakéhokoliv důvodu (např. party na zahradě, hrající si děti) sekačku Landroid zaparkovat v nabíjecí stanici: stiskněte tlačítko domů a poté OK. Sekačka Landroid odjede na nabíjecí stanici a zůstane zde. Upozorňujeme, že sekačka Landroid bude nyní čekat až na další naplánovanou relaci sekání. Chcete-li sekačku restartovat, stačí kdykoliv stisknout start a poté OK, čímž se spustí. C. Jestliže v jedné a té samé oblasti trávníku neustále dochází k závadám, bude problém nejspíše v okrajovém drátu. Přečtěte si pokyny k instalaci a zkontrolujte, zda je správně provedena. D. Je-li váš trávník rozdělen do dvou samostatných částí, které jsou spojeny cestou užší než 1 metr, a v jedné z částí není nabíjecí stanice: jakmile je sekačka Landroid vybitá, přeneste ji na nabíjecí stanici. E. Jestliže se sekačka Landroid občas chová nestandardně, resetujte ji vypnutím a poté vyjmutím akumulátoru po dobu 30 sekund. Poté ji restartujte. Jestliže se problém nevyřeší, obraťte se na oddělení služeb zákazníkům o pomoc.

Jestliže vaše sekačka Landroid nefunguje správně, postupujte dle pokynů níže. Pokud i poté závada přetrvává, obraťte se na odděl- ení služeb zákazníkům.

SYMPTOM PŘÍČINA ŘEŠENÍ

Kontrolka LED na nabíjecí stanici se nerozsvítí. Chybí napájení elektřinou. Zkontrolujte nabíjecí stanici, zda je správně připojena k adap- téru a ten je správně připojen k vhodné elektrické zásuvce. Červené světlo na nabíjecí stanici. Okrajový drát není připojen. Zkontrolujte okrajový drát, zda je správně zapojen do nabíjecí stanice. Zkontrolujte, zda není okrajový drát někde přerušený. Sekačka Landroid se zapne, ale disk čepelí se netočí. Sekačka Landroid hledá nabíjecí stanici. To je normální: pokud sekačka Landroid potřebuje nabít, disk čepelí se během hledání nabíjecí stanice neotáčí. Sekačka Landroid vibruje. Disk čepelí není vyvážený. Čepele mohou být poškozené. Zkontrolujte čepele a v případě poškození je vyměňte. Odstraňte nečistoty a cizí předměty z čepelí a disku čepelí. Sekání trávy je nerovnoměrné. Sekačka Landroid nepracuje dostatek hodin denně, aby řádně posekala trávu. Zkuste přidat několik hodin k plánu sekání. Oblast sekání je moc velká pro sekačku Landroid dané veliko- sti. Zkuste zmenšit plochu oblasti určené k sekání. nebo zvýšení pracovní doby Čepele jsou tupé. Vyměňte všechny čepele a šrouby, tak aby byl disk čepelí vy- vážen. Výška sekání je nastavena příliš nízko pro danou trávu. Zvyšte výšku sekání a poté ji postupně snižujte. Kolem disku čepelí se namotala tráva nebo jiný předmět. Zkontrolujte disk čepelí a odstraňte veškerou trávu a předměty, které mu brání v otáčení. Na disku čepelí nebo motorové skříni je nahromaděna tráva. Ujistěte se, že disk čepelí se snadno otáčí. Je-li třeba, můžete disk čepelí vyjmout a poté nečistoty odstranit.142

Váš Landroid je uvnitř své pracovní oblasti a ohraničující vodič je připojen, ale na displeji se zobrazí ‘Mimo pracovní oblast! Stisknutím tlačítka START sekačku resetujte Konce okrajového drátu jsou nesprávně zapojeny. Prohoďte konce okrajového drátu a znovu je připojte k nabíjecí stanici. Doba nabíjení je daleko delší než je uvedená jmenovitá doba. Špatné spojení kontaktů způsobené nečistotami na nabíjecím proužku. Pomocí hadříku očistěte kontaktní kolíky na nabíjecí stanici a nabíjecí proužky na sekačce Landroid. Kvůli vysoké teplotě je aktivován program ochrany nabíjení. Umístěte nabíjecí stanici na stinné místo nebo počkejte, než se teplota sníží. Sekačka se nenabíjí. Chybí napájení elektřinou. Zkontrolujte napájecí kabel, zda je správně připojen k adaptéru a ten je správně připojen k vhodné elektrické zásuvce. Ujistěte se, že se oba nabíjecí proužky na sekačce dotýkají středu kontaktních proužků na nabíjecí stanici. Sekačka Landroid začíná mít kratší cykly mezi jednotlivými nabíjeními. Něco brání disku čepelí v pohybu, čímž se vytváří tření a zvyšuje spotřebu energie. Demontujte disk čepelí a očistěte ho. Možná je tráva moc vysoká nebo moc hustá. Sekačka Landroid se hodně třese, protože disk čepelí je nevyvážený. Zkontrolujte disk čepelí a čepele, odstraňte nečistoty a cizí předměty z čepelí a disku čepelí. Vyměňte čepele za novou sadu. Akumulátor může být vybitý nebo starý. Vyměňte akumulátor. Pracovní doba vypršela resetujte pracovní čas Sekačka Landroid nepracuje ve správnou dobu. Hodiny jsou nesprávně nastaveny. Nastavte hodiny na správný čas. Naprogramované časy sekání nejsou správné. Změňte nastavení času pro spuštění a zastavení sekačky. Procento týdenní doby běhu nastavené APP se změnilo Nastavte správné procento prostřednictvím APP Sekačka Landroid se nemůže správně zaparkovat na nabíjecí stanici. Vliv okolního prostředí. Restartujte sekačku Landroid. Špatné spojení kontaktů způsobené nečistotami na nabíjecím proužku. Pomocí hadříku očistěte kontaktní kolíky na nabíjecí stanici a nabíjecí proužky na sekačce Landroid. Zelená kontrolka na nabíjecí stanici se rozsvítí předtím, než je nabíjení dokončeno. nabíjecí základna se přehřívá nebo podchlazuje Nabíjecí základnu umístěte do stinného místa nebo počkejte, až dosáhne normální teploty Kolečka sekačky Landroid opakovaně prokluzují. Pod sekačkou mohou být cizí předměty, překážky atd., např. větvičky. Odstraňte cizí předměty z prostoru pod sekačkou Landroid. Trávník je příliš mokrý. Počkejte, až trávník uschne. Sekačka Landroid běží mimo prostor ohraničený okrajovým drátem. Sekačka Landroid neseká oblast uvnitř oblasti ohraničené okrajovým drátem. Sekačka Landroid se zmateně otáčí poblíž okrajového drátu. V těsné blízkosti sekačky je okrajový drát jiné sekačky Landroid či jiného výrobce. Ujistěte se, že mezi vaším okrajovým drátem a drátem souseda je alespoň 1 metr. Když je vlhko, může docházet k úniku elektrického signálu v bodě, kde byl okrajový drát několikrát spojen či opraven. Zkontrolujte spoje okrajového drátu. Spoj řádně zaizolujte, aby byl vodotěsný. Kvůli poškozené izolaci dochází k úniku elektrického signálu z okrajového drátu. Opravte poškozený okrajový drát pomocí konektorů dodaných k sekačce. Sekačka Landroid opouští pracovní oblast při jízdě z kopce. Nedostatečný záběr koleček. Zkontrolujte, zda jsou kolečka čistá a nezanesená zeminou, tak aby měla maximální záběr.143

Ochrana životního prostředí Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účeluzřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce. Operační systém Landroid padá, když se sekačka nabíjí nebo je v pohotovostním režimu. Chyba softwaru nebo obrazovky. Restartujte sekačku Landroid. Sekačka Landroid se při zaparko- vání na nabíjecí stanici vypne. Sekačka Landroid se nenabíjí kvůli zapnuté ochraně před vysokými teplo- tami a vypne se. Umístěte nabíjecí stanici na stinné místo nebo počkejte, než se teplota sníží. Špatné spojení. Zkontrolujte LED na nabíjecí stanici. Zkontrolujte spojení mezi kontaktními kolíky na nabíjecí stanici a nabíjecími proužky na sekačce. Sekačka Landroid se zastavuje v pracovní oblasti. V pracovní oblasti je nějaká překážka. Odstraňte překážku z pracovní oblasti. Výška sekání je nastavena příliš nízko pro danou trávu, nebo je tráva příliš hustá. Zvyšte výšku sekání a poté ji postupně snižujte. Prodloužený okrajový drát nesmí být delší než 300 metrů, jinak může způs- obovat problém se signálem. Zkraťte délku okrajového drátu. Vzdálenost mezi středem trávníku a okrajovým drátem nesmí přesáhno- ut 25 metrů, jinak dojde k zeslabení signálu. Snižte vzdálenost mezi středem trávníku a okruhem okrajového drátu na max. 25 metrů. Sekačka Landroid se převrací. Na trávníku je nějaká nerovnost. Odstraňte překážku z pracovní oblasti. Sekačka Landroid se nepřipojuje k internetu. Zkontrolujte, zda je správně nastaven router. Ujistěte se, že router pracuje v pásmu 2,4 GHz. Jestliže má router dvě nastavení, zapněte pásmo 2,4 GHz. Ujistěte se, že je router nastaven na režim

802.11 a smíšený provoz režimu b/g/n.

Ujistěte se, že má router zapnutou funkci vysílání SSID, když k němu připojujete stroj pomocí aplikace. Po úspěšném připojení jej lze zavřít. Ujistěte se, že je zapnuta funkce DHCP. Jestliže jste změnili síť Wi-Fi, musíte sekačku Landroid připojit k nové síti. Jestliže máte router „Fritz!box“, nezapomeňte v nastavení aktivovat funkci „Umožnit komunikaci mezi zařízeními ve stejné síti“. Zkontrolujte, zda je router odpojen nebo zda je změněno SSID WIFI Ujistěte se, že je router připojen a zda je WIFI SSID správné Když nastavíte „Měsíc / Hodina / Minuta“, Landroid pípne, To je normální Proti směru hodinových ručiček Proveďte úpravy.144

My, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Jménem společnosti Positec prohlašujeme, že výrobek Popis Robotická sekačka Typ WR165E WR167E WR147E.1 WR148E (100-199 - označení strojního zařízení, zástupce robotická sekačka) (Sériové číslo je umístěno na zadní straně) s nabíječkou akumulátorů WA3775 / WA3776 / WA3750.1/ WA3755.1 a nabíjecí základnou WA4002.1 Funkce Sekání trávy Splňuje požadavky následujících směrnic, 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC v novelizaci 2005/88/EC, 2014/53/EU WR165E WR167E 2000/14/EC v novelizaci 2005/88/EC - Postup pro posuzování shody podle Dodatek V - Měřená úroveň akustického výkonu 65.5 dB (A) - Deklarovaná úroveň akustického výkonu 67 dB(A) WR147E.1 WR148E 2000/14/EC v novelizaci 2005/88/EC - Postup pro posuzování shody podle Dodatek V - Měřená úroveň akustického výkonu 61.56 dB (A) - Deklarovaná úroveň akustického výkonu 63 dB(A) Pověřený úřední orgán Název: Intertek, Semko AB (úřední vyhláška 0413) Adresa: Torshamnsgatan 43164 22 Kista Sweden Číslo certikátu: 201002326SHA-V1 Splňuje požadavky norem, EN 60335-1:2012+A11+A13+A1+A14+A2:2019, EN 50636-2-107:2015+A1+A2:2020, EN 60335-2-29:2004+A2+A11:2018, EN 62233:2008, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN ISO 3744:2005, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN IEC 62311:2020, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013, EN 55011:2016+A11:2020, EN 303 447 V1.1.1 EN 55032:2015+A11:2020, EN 55035:2017+A11:2020 Níže uvedená osoba odpovídá za správnost technických údajů, Jméno Marcel Filz Adresa Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2020/12/02 Allen Ding Zástupce vrchní konstrukční kanceláře, Testování & Certikace Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China145
