WPC 100 RO - Čistička vody Kärcher - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma WPC 100 RO Kärcher ve formátu PDF.
| Typ produktu | Osmózní vodní filtr |
| Značka | Kärcher |
| Model | WPC 100 RO |
| Provozní napětí | 110…240 V, 1~50-60 Hz |
| Příkon | 80 W |
| Minimální jištění pojistkou | 6 A |
| Tlak přívodní vody | 0,1…0,3 MPa (1…3 bar) |
| Teplota přívodní vody | 5…45 °C |
| Výkon filtru (max) | 100 L/h |
| Rozměry (D × Š × V) | 372 × 240 × 530 mm |
| Hmotnost (prázdná) | 13,45 kg |
| Hmotnost v provozu | 17,86 kg |
| Hladina akustického tlaku | < 60 dB(A) |
| Počet filtračních stupňů | 5 (předfiltr netkaný, granulované aktivní uhlí, blokové aktivní uhlí, membrána reverzní osmózy, aktivní uhlí finální) |
| Zadržované typy znečištění | Bakterie, chlór, soli, těžké kovy, dusičnany, herbicidy, zbytky léčiv, hormony, zbarvení |
| Míra zadržení bakterií | Až 99,99 % |
| Míra zadržení chlóru | Až 100 % |
| Interval výměny předfiltrů | 3-6 měsíců |
| Interval výměny filtrů s aktivním uhlím | 6-12 měsíců |
| Interval výměny membrán | 18-24 měsíců |
| Možnosti montáže | Na stůl, pod stůl, na zeď (upevnění není součástí dodávky) |
| Přípojky | Surová voda (bílá hadice ∅9,5 mm), čistá voda (modrá hadice ∅6,35 mm), odvod koncentrátu (červená hadice ∅6,35 mm) |
| Záruka | Podle platných podmínek v dané zemi |
| Náhradní díly | Používejte výhradně originální díly Kärcher |
Často kladené otázky - WPC 100 RO Kärcher
Dotazy uživatelů ohledně WPC 100 RO Kärcher
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Čistička vody ve formátu PDF zdarma! Najděte svůj návod WPC 100 RO - Kärcher a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WPC 100 RO značky Kärcher.

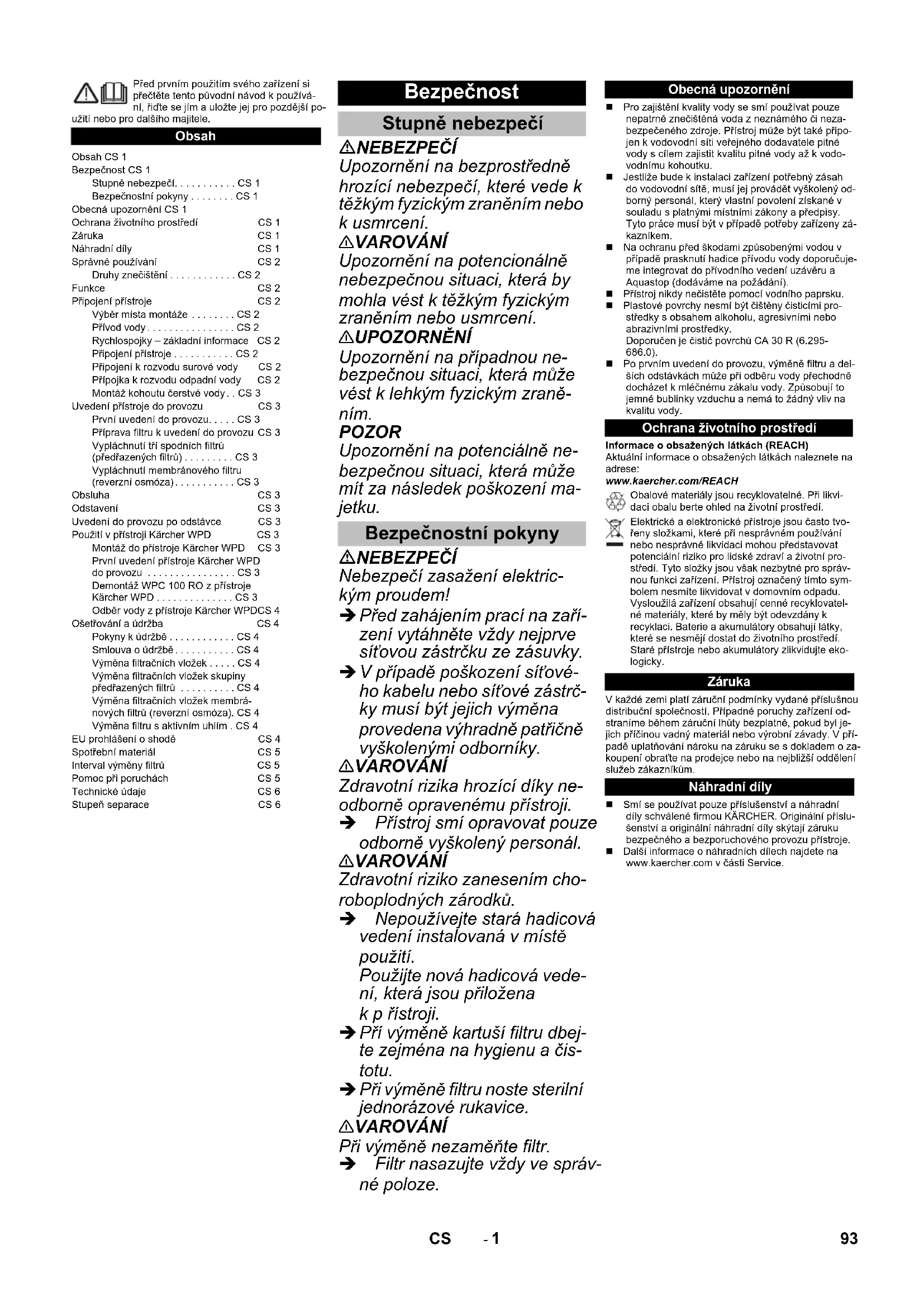

NÁVOD K OBSLUZE WPC 100 RO Kärcher
Stupně nebezpečí. CS 1
Bezpečnostní pokyny ..... CS 1
Obecná upozornění CS 1
Ochrana životního prostředí CS 1
Záruka CS 1
Náhradní díly CS 1
Správné používání CS 2
Druhy znečištění . . . . . . . . . . . CS 2
Funkce CS 2
Připojení přístroje CS 2
Výběr místa montáže ..... CS 2
Přívod vody....CS 2
Rychlospojky – základní informace CS 2
Připojení přístroje ..... CS 2
Připojení k rozvodu surové vody CS 2
Přípojka k rozvodu odpadní vody CS 2
Montáž kohoutu čerstvé vody..CS 3
Uvedení přístroje do provozu CS 3
První uvedení do provozu.....CS 3
Příprava filtru k uvedení do provozu CS 3
Vypláchnutí tří spodních filtrů
(předřazených filtrů)....CS 3
Vypláchnutí membránového filtru
(reverzní osmóza)....CS 3
Obsluha CS 3
Odstavení CS 3
Uvedení do provozu po odstávce CS 3
Použití v přístroji Kärcher WPD CS 3
Montáž do přístroje Kärcher WPD CS 3
První uvedení přístroje Kärcher WPD
do provozu CS 3
Odběr vody z přístroje Kärcher WPDCS 4
Ošetřování a údržba CS 4
Pokyny k údržbě ..... CS 4
Smlouva o údržbě....CS 4
Výměna filtračních vložek ..... CS 4
Výměna filtračních vložek skupiny
předřazených filtrů ..... CS 4
Výměna filtračních vložek membrá-
nových filtrů (reverzní osmóza). CS 4
Výměna filtru s aktivním uhlím . CS 4
EU prohlášení o shodě CS 4
Spotřební materiál CS 5
Interval výměny filtrů CS 5
Pomoc při poruchách CS 5
Technické údaje CS 6
Stupeň separace CS 6
Bezpečnost
Stupně nebezpečí
⚠NEBEZPEČÍ
Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení.
⚠VAROVÁNÍ
Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení.
⚠UPOZORNĚNÍ
Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.
POZOR
Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.
Bezpečnostní pokyny
⚠NEBEZPEČÍ
Nebezpečí zasažení elektrickým proudem!
→ Před zahájením prací na zařízení vytáhněte vždy nejprve síťovou zástrčku ze zásuvky.
→ V případě poškození síťového kabelu nebo síťové zástrčky musí být jejich výměna provedena výhradně patřičně vyškolenými odborníky.
⚠VAROVANI
Zdravotní rizika hrozící díky ne- odborně opravenému přístroji.
→ Přístroj smí opravovat pouze odborně vyškolený personál.
⚠VAROVÁNÍ
Zdravotní riziko zanesením cho- roboplodných zárodků.
→ Nepoužívejte stará hadicová vedení instalovaná v místě použití. Použijte nová hadicová vedení, která jsou přiložena k p řístroji.
→ Pří výměně kartuší filtru dbejte zejména na hygienu a čistotu.
→ Při výměně filtru noste sterilní jednorázové rukavice.
⚠VAROVÁNÍ
Při výměně nezaměňte filtr.
→ Filtr nasazujte vždy ve správné poloze.
Obecná upozornění
Pro zajištění kvality vody se smí používat pouze nepatrné znečištěná voda z neznámého či neza-bezpečeného zdroje. Přístroj může být také připo- jen k vodovodní sítí veřejného dodavatele pitné vody s cílem zajistů kvalitu pitné vody až k vodo- vodnímu kohoutku.
■ Jestliže bude k instalaci zařízení potřebný zásah do vodovodní sítě, musí jej provádět vyškolený odborný personal, který vlastní povolení získané v souladu s platnými místními zákony a předpisy. Tyto práce musí být v případě potřeby zařízeny zákazníkem.
■ Na ochranu před škodami způsobenými vodou v případě prasknutí hadice přívodu vody doporučuje-me integrovat do přívodního vedení uzávěru a Aquastop (dodáváme na požádání).
■ Přístroj nikdy nečistěte pomocí vodního paprsku.
■ Plastové povrchy nesmí být čištěny čisticími prostředky s obsahem alkoholu, agresivními nebo abrazivními prostředky. Doporučen je čistič povrchů CA 30 R (6.295-686.0).
■ Po prvním uvedení do provozu, výměně filtru a delších odstávkách může při odběru vody přechodně docházet k mléčnému zákalu vody. Způsobují to jemné bublinky vzduchu a nemá to žádný vliv na kvalitu vody.
Ochrana životního prostředí
Informace o obsažených látkách (REACH)
Aktuální informace o obsažených látkách naleznete na adrese:
Obalové materiály jsou recyklovatelné. Pří likvidaci obalu berte ohled na životní prostředí.
Elektrické a elektronické přístroje jsou často tvořeny složkami, které při nesprávném používání nebo nesprávné likvidaci mohou představovat potenciální riziko pro lidské zdraví a životní prostředí. Tyto složky jsou však nezbytné pro správnou funkci zařizení. Přístroj označený tímto symbolem nesmíte likvidovat v domovním odpadu. Vysloužilá zařizení obsahuji cenné recyklovatelné materiály, které by měly být odevzdány k recyklaci. Baterie a akumulátory obsahuji látky, které se nesmějí dostat do životního prostředí. Staré přístroje nebo akumulátory zlikvidujte ekologicky.
Záruka
V každé zemi platí záruční podmínky výdané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich přičinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obratte na prodejce nebo na nejbližší oddělení služeb zákazníkům.
Náhradní díly
■ Smí se používat pouze příslušenství a náhradní díly schválené firmou KÄRCHER. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.
■ Další informace o náhradních dílech najdete na www.kaercher.com v části Service.
Správné používání
Přístroj je určen k úpravě surové (znečištěné) vody na pitnou vodu.
Druhy znečištění
Znečištění surové vody může být následující povahy:
B a k t e r i e
- Chlór
– Sole (například: sodík, draslík, vápník)
- hliník
a r s e n
– Těžké kovy (například: olovo)
- dusičnan
- herbicidy (glyfosát)
- zbytky léčivých přípravků
- zbytky hormonú
- Zabarvení
Kvalita vyrobené pitné vody závisí na stupní znečištění surové vody.
Musí být zaručena dostatečná kvalita surové vody! Bezvadnou pitnou vodu lze získávat pouze při pravidelné údržbě všech filtrů patřicích k přístroji.
■ Před prvním uvedení do provozu doporučujeme provést rozbor surové vody na základě směrnice EU 98/83, příloha 3, Indikační ukazatele.
■ Rozbor surové vody není pro provoz prístroje nezbytně nutný.
■ Kvalita pitné vody je zaručena jen pri pravidelném monitorování prístroje.
■ Přístroj je určen pro připojení k vodovodu.
■ Musí být dodrženy příslušné národní normy pro pitnou vodu.
■ Přístroj není konstruován jako zařízení pro úpravu odpadní vody.
■ Přístroj není vhodný pro demineralizaci mořské vody.
Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud ne ně nebude dohlížet osoba odpovědná za jejich bezpečnost a nepoučí je o tom, jak se má zařízení používat. Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.
■ Přístroj neinstalujte a neprovozujte v průmyslových kuchyních.
■ Zařízení je třeba umístit do prostoru chráněného před mrazem.
■ Přístroj nepoužívejte nebo neumistujte venku.
■ Přístroj lze dodatečně připojit jako předřazený filtr k dávkovači vody Kärcher WPD.
Vodu získanou z tohoto přístroje lze při dodržení těchto pravidel používání klasifikovat jako pitnou
Funkce
Voda proudí z přívodu
– rounovým filtrem (zachycuje hrubé částice nečis- tot)
– filtrem s aktivním uhlím (granulát)
– filtrem s aktivním uhlím (blok)
– membránovým filtrem (reverzní osmóza)
– filtrem s aktivním uhlím (zajišťuje neutrální chut')
Celý filtrační systém se musí v pravidelných intervalech vyměňovat.
Připojení přístroje
Při první instalaci a při případných opravách, které jsou spojeny s výměnou dílů příslušenství, je třeba zajistit, aby byly použíty pouze přiložené díly. U těchto dílí se jedná o součástky, které byly firmou KÄRCHER schváleny pro zabudování. Jiné součástky se nesmi používat.
■ Připojení k proudu a tlak přívodu vody musejí odpovídat hodnotám uváděným v technických datech.
■ V závislosti na místních předpisech je nutné zabudovat do zařízení schválený typ zpětného ventilu.
■ Pro umístění přístroje musí být ze strany stavební firmy zajištěna rovná plocha.
■ Přístroj je vhodný k montáži na stěnu.
→ Pro montáž na stěnu použijte otvory v rámu.
→ Upevnovací materiál pro montáz na stěnu není součástí objemu dodávky a musí být tedy zakoupen u příslušného prodejce na místě.
→ V případě montáže na stěnu zkontrolujte nosnost dané stěny.
■ Sítová zástrčka a zásuvka musejí být i po instalaci volně přístupné.

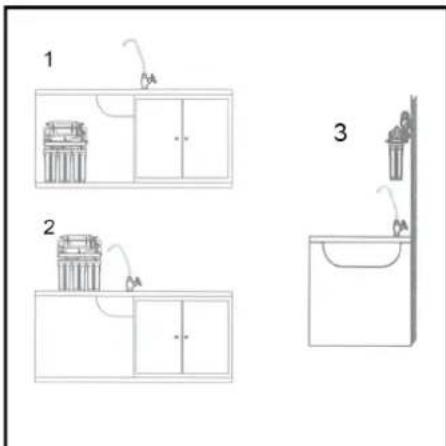

Výběr místa montáže
2 Montáž na stúl
3 montáž na stěnu
Upozornění
Při výběru místa montáže dbejte na to, aby připojení a uzavírací ventily zůstaly snadno přístupné. Počílejte s dostatkem místa pro výměnu filtru. Hadicová vedení se musí pokládat bez přehybů.
Přívod vody
Při připojení k vodovodnímu řadu je třeba dodržovat místní předpisy upravující oddělení sítí.

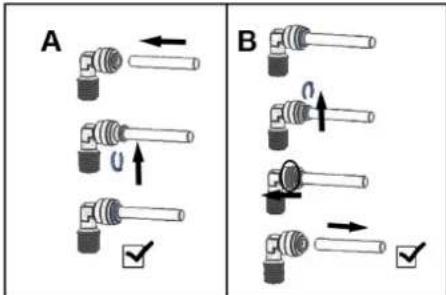

Rychlospojky – základní informace
B Odpojení hadice
→ Hadici před použitím zkraťte.
Upozornění
Uřízněte hadici rovně. Šikmé seříznutí hadic způsobí netěsnost!
Připojení přístroje
Upozornění
Před připojením stanovte místo montáže a úměrně zkraťte hadicová vedení. Dbejte na dostatečnou délku hadice, pokud se musí přístrojem pohybovat (například při výměně filtru).
Pro lepší rozlišení jsou hadicová vedení barevně kódována a mají různé průměry:
| Modrá | Odtok čerstvé vody z přístroje ∅ 6,35 mm |
| Bílá | Přívod z vodovodní sitě ∅ 9,5 mm |
| Červe-ná | Vedení odpadní vody (koncentrát) ø 6,35 mm |

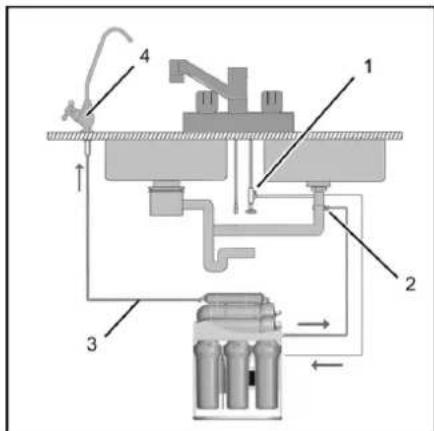

1 Kus tvaru T pro rozvod surové vody
2 Vedení odpadní vody (koncentrát)
3 Vývod čerstvé vody (filtrovaná voda)
4 Kohout čerstvé vody
Připojení k rozvodu surové vody
POZOR
Nebezpeči poškození způsobeného vodou. Při všech instalačních pracích dbejte na bezpečné spojení a provedte zkoušku těsnosti. V případě pochybnosti zavolejte odborníka!

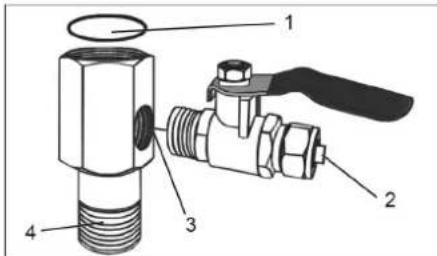

1 O-kroužek, těsnění na výstupu
2 Výstup do WPC 100 RO
3 Připojení uzavíracího kohoutu
4 Připojení rozvodu surové vody
Upozornění
Vstupní a výstupní závit: 1/2"
→ Zašroubujte uzavírací kohout do přípojky, použijte těsnicí pásku.
→ Namontujte kus tvaru T do rozvodu surové vody.
→ Na výstupu použijte O-kroužek, na vstupu těsnicí pásku.
→ Nasadte hadici (bílou) do kusu tvaru T a upevněte ji.
→ Nasadte hadici (bílou) do přívodu surové vody přístroje a upevněte ji.

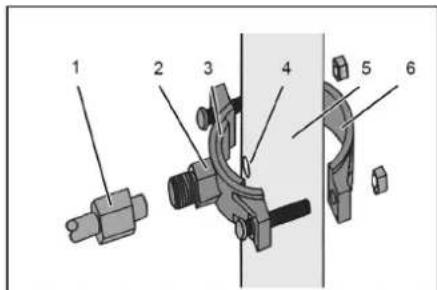

Přípojka k rozvodu odpadní vody
1 Šroubení rozvodu odpadní vody (koncentrát)
2 Trubková objímka výstupu odpadní vody (přední strana)
3 Těsnicí kus (samolepicí)
4 Otvor (∅ 6 mm)
5 Odvod odpadní vody do kanalizace
6 Trubková objímka výstupu odpadní vody (zadní strana)
→ Označte a vyvrtejte otvory (ø 6 mm).
Upozornění
Otvor umístěte pouze na jedné straně. Neprovrtejte trubku kompletně! Trubkovou objímku lze použít jako vrtací šablonu.
→ Přilepte těsnicí kus do trubkové objímky.
→ Zasuňte hadici (červenou) do šroubení.
→ Upevněte trubkovou objímku podle výše uvedeného znázomění k rozvodu odpadní vody.
→ Sešroubujte hadici (červenou) s trubkovou objímkou.
→ Nasadte hadici (červenou) do výstupu odpadní vody z přístroje a upevněte ji.
Upozornění
Otvor má menší průměr než hadice (červená). Ta proto narazí na stěny trubky odpadní vody. Hadice nesmí zasahovat do trubky odpadní vody. Těsnící účinek je vyvolán samolepicím těsnicím kusem.

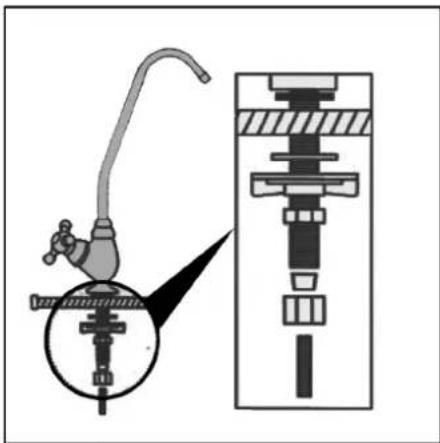

Montáž kohoutu čerstvé vody
Kohout čerstvé vody by se měl montovat nad nádrží s připojkou vedoucí do kanálu pro odpadní vodu.
→ Kohout čerstvé vody namontujte podle nákresu.
→ Průměr otvoru: 12 mm
→ Při montáži dbejte na správné uspořádání jednotlivých dílů.
→ Připojte hadicové vedení k výstupu čerstvé vody z přístroje.
→ Připojte hadicové vedení ke kohoutu čerstvé vody Alternativně lze kohout čerstvé vody upevnit přiloženým montážním úhelníkem přímo na stěnu.
Uvedení přístroje do provozu
První uvedení do provozu
Pred prvním odběrem vody k pitl se systém musí napi- nit a vypláchnout.
△VAROVANI
Zdravotní riziko zanesením choroboplodných zárodků. Pří montáži a demontáži kartuší filtru dbejte zejména na hygienu a čistotu.
Nedotýkejte se připojení držáků a filtru.
Při montáži noste jednorázové rukavice.
Při demontáži a montáži nepoškodte těsnění.

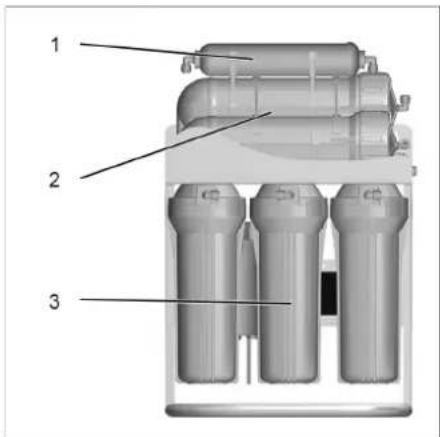

Přístroj tvoří tři filtrační skupiny:
1 horní filtr s aktivním uhlím
2 membránovým filtrem (reverzní osmóza)
3 spodní filtrační skupina (předřazený filtr)
Příprava filtru k uvedení do provozu

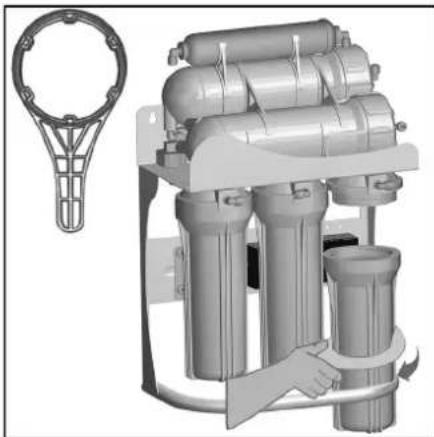

→ Trí filtrační misky spodní filtrační skupiny uvolněte přiloženým klíčem (černý).
→ Odšroubujte filtračni misky.
→ Vyjměte filtrační vložky z filtračních misek a odstraňte ochrannou fólií.
→ Našroubujte filtrační misku s filtrační vložkou a ru-kou ji utáhněte.

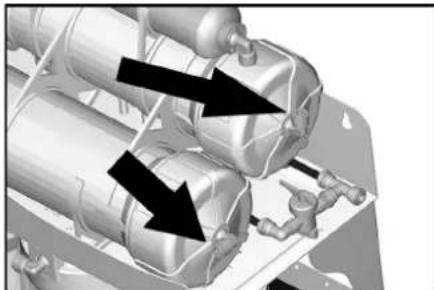

→ Sejměte přívodní hadice z membránových filtrů a na bocích je vyvedře z přístroje do vhodné nádoby.
→ Sejměte horní filtr s aktivním uhlím.

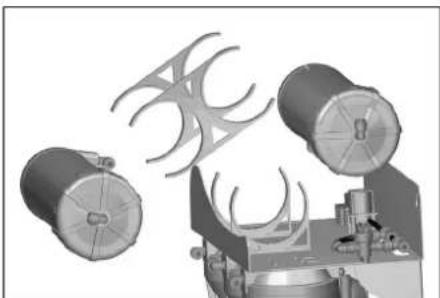

→ Posupně vyjímejte tělesa membránových filtrů z držáku.
→ Povolte uzavírací víko přiloženým klíčem (bílý) a odšroubujte.
→ Vyjměte filtrační vložky (membránové filtry) z obalu a odstraňte ochrannou fólií.
→ Zasuňte filtrační vložky do těles filtrú a zatlačte je až nadoraz.
→ Našroubujte uzavírací víko a utáhněte je rukou.
→ Nasad'te tělesa filtrů do držáků.
→ Přívodní hadice zatím nepřipojujte!
→ Opět nasadte horní filtr s aktivním uhlím.
→ Připojte hadice (modrou a červenou) pro filtrovanou vodu a koncentrovanou odpadní vodu k výstupům z přístroje.
Vypláchnuti tří spodních filtrů (předřazených filtrů)
→ Připojte přístroj k vodovodní síti.
→ Ujistěte se, že obě přívodní hadice membránového filtru ústí do vhodné nádoby (nejméně na 10 litrů).
→ Otevřete kohout čerstvé vody.
Systém se nyní naplní vodou.
→ Zasuňte sít'ovou zástrčku do zásuvky.
→ Vyplachujte systém nejméně 5 minut, aby se z předřazených filtrů dostal vzduch a případné zbytky z výroby.
→ Vytáhněte zástrčku ze sitě.
→ Zavřete kohout čerstvé vody.
→ Zlikvidujte vodu, kterou se přístroj vyplachoval.
Vypláchnutí membránového filtru (reverzní osmóza)
→ Vyjměte přívodní hadice z nádoby a opět je připojte k membránovým filtrům.

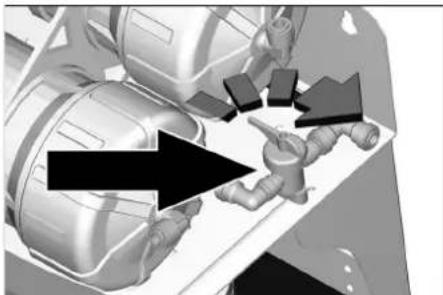

→ Otevřete obtokový ventil.
→ Připojte hadice (červenou a modrou).
→ Otevřete kohout čerstvé vody.
→ Zasuňte sít'ovou zástrčku do zásuvky.
Systém se nyní naplní vodou.
Voda nejdříve vytéká hlavně z červené hadice na koncentrovanou odpadní vodu. To je normální.
→ Vyplachujte systém nejméně 5 minut, aby se z membránových filtrů dostal vzduch a případné zbytky z výroby.
→ Zavřete obtokový ventil.
Nyní voda vytéká z obou hadic (červené i modré).
→ Vyplachujte systém dalších 5 minut.
→ Zavřete kohout čerstvé vody.
→ Vytáhněte zástrčku ze sítě.
Přístoj je nyní připraven k použití.
Obsluha
→ Při odběru filtrované pitné vody otevřete kohout čerstvé vody.
Odstavení
Jestliže zařízení není v provozu po dobu více než 4 dny:
→ Zavřete vodovodní přívod.
→ Vytáhněte zástrčku ze sítě.
Uvedení do provozu po odstávce
△VAROVÁNÍ
Zdravotní riziko díky zvýšené koncentraci choroboplodných zárodků ve vodě.
→ Výměna všech kartuší filtru
→ Vypláchněte přístroj.
Použití v přístroji Kärcher WPD
U prístrojů Kärcher WPD je WPC 100 RO namontováno z výroby.
Přístroj nelze použit v WPD100 s funkci CO2.
Připojení a uvedení do provozu provádí pouze zákaznický servis společnosti Kärcher.
Upozornění
Je-li nutné při instalaci a uvedení do provozu přístroj otevřít, smí toto provést pouze odborný elektrikář.
První uvedení přístroje Kärcher WPD do provozu
Uvedení do provozu se provádí s přístrojem WPD.
Před uvedením do provozu v přístroji WPD se musí WPC 100 vypláchnout a připravit podle popisu v kapitole „První uvedení do provozu“.
První uvedení do provozu dávkovače pitné vody WPD je popsáno v návodu k použití přístroje.
Zařizení WPC 100 RO namontované z výroby se musi před výměnou filtru vymontovat ze stojanu WPD.
→ Zavřete vodovodní přívod.
→ Uvedte přístroj do stavu bez tlaku: Postupně krátce stiskněte všechny klávesy pro různé druhy nápojů, až se systém zbaví tlaku. Zabraňte chodu přístroje na sucho.
→ Vypněte přístroj pomocí spínače zap/vyp
→ Odpojte síťovou zástrčku (WPD a WPC).
→ Otevřete suché zipy.
→ Vyjměte filtrační jednotku a postavte ji před přístrojem.
→ Výměna filtru, viz kapitola „Péče a údržba / Výměna filtračních vložek“
→ Po výměně filtru přístroj znovu namontujte podle bodů v opačném pořadí.
Odběr vody z přístroje Kärcher WPD
Zdravotni rizika hrozici od neodborně opraveného zařizení. Zařizení smí opravovat pouze odborně vyškolený personal.
Použlvejte výhradně originální náhradní díly od výrobce nebo díly doporučené výrobcem, např.
– náhradní a rychle opotřebitelné díly,
- součásti příslušenství,
– provozní látky,
- čisticí prostředky.
Přede všemi prácemi na stroji:
→ Zavřete vodovodní přívod.
→ Otevřete kohout čerstvé vody, aby se přístroj zbavil tlaku.
→ Vytáhněte zástrčku ze sítě.
Smlouva o údržbě
Pro zajištění spolehlivého provozu přístroje je doporučeno uzavřit smlouvu o servisu. Obrat'te se prosím na příslušný servis KÄRCHER.
Výměna filtračních vložek
Filtry vestavěné v přístroji se musí pravidelně vyměňovat. Interval závisí na intenzitě využití. Přehled o doporučené době používání filtrů (intervalech výměn) je uveden na konci tohoto návodu.
△VAROVÁNÍ
Zdravotní riziko zanesením choroboplodných zárodků. Pří výměně kartuší filtru dbejte zejména na hygienu a čistotu.
Nedotýkejte se připojení držáků a filtru.
Při výměně filtru noste jednorázové rukavice.
Při demontáži a montáži nepoškod'te těsnění.
Upozornění
Použité filtry lze likvidovat společně s domovním odpadem.
2 filtrem s aktivním uhlím (granulát)
3 filtrem s aktivním uhlím (blok)
4 Membránový filtr 1 (reverzní osmóza)
5 Membránový filtr 2 (reverzní osmóza)
6 Filtr s aktivním uhlím
Výměna filtračních vložek skuplny předřazených filtrů
POZOR
Nebezpeči poškozeni způsobeného vodou. Filtračni misky jsou naplněny vodou! Před demontáží pod ně postavte vhodnou nádobu nebo jímací misku.
→ Odšroubujte filtrační misky přiloženým černým klíčem.
→ Vymēnte filtry.
Upozornění
Filtry musí být namontovány ve stejné pozici a nesmí být vzájemně zaměněny! Řídte se podle ilustrace! Při montáži dbejte na správné usazení těsnění.
Filtrační misky utáhněte rukou pomocí přiloženého, černého klíče.
Výměna filtračních vložek membránových filtrů (reverzní osmóza)
POZOR
Nebezpečí poškození způsobeného vodou. Pouzdra membránových filtrů jsou naplněna vodou! Před de-montáží pod ně postavte vhodnou nádobu nebo jimací misku.
→ Uvolněte hadicovou spojku a vytáhněte hadice.
→ Sejměte horní filtr s aktivním uhlím.
→ Vyjměte membránový filtr z držáku.
→ Odšroubujte uzavírací víčko přiloženým bílým klíčem.
→ Váznoucí membránovou vložku opatrně uvolněte vhodným nářadím.
→ Rukou opatrně vysuňte membránovou vložku z pouzdra.
→ Nasadte novou membránovou vložku.
→ Našroubujte uzavírací vlčko.
→ Nasadte membránový filtr na držák.
→ Opět spojte hadicové spojky.
Výměna filtru s aktivním uhlím
Upozornění
Horní filtr s aktivním uhlím na konci filtračního řetězce nemá filtrační vložku a lze jej vyměnit pouze jako celek.
→ Uvolněte hadicovou spojku a stáhněte hadice.
→ Sejměte horní filtr s aktivním uhlím.
→ Nasad'te nový filtr s aktivním uhlím.
→ Opět spojte hadicové spojky.
EU prohlášení o shodě
Tímto prohlášujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečností a ochraně zdraví směrnic EU. Při jakýchkoll na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.
Výrobek: úpravna vody
Typ: 1.024-xxx
Příslušné směrnice EU:
2014/35/EU
2014/30/EU
2011/65/EU
Pouzite harmonizacni normy
EN 60335-
EN 62233: 2008
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3:2013
EN 50581
Použitá ustanoven'
[Non-Text]
Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.
Zplnomocněná osoba pro sestavení dokumentace:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Spotřební materiál
| Označení Popis Objednaci č. | ||
| Jemný filtr | První filtrační stupeň pro separaci hrubých částic nečistot | 6 640-765.0 |
| Filtr s aktivním uhlím (granulát) | Druhý filtrační stupeň pro separaci škodlivých látek | 6 640-766.0 |
| Filtr s aktivním uhlím (blok) | Třetí filtrační stupeň pro jemnou separaci škodlivých látek | 6 640-767.0 |
| membránovým filtrem (reverzní osmóza) | Čtvrtý filtrační stupeň pro demineralizaci 6 640-783.0 | |
| Horní filtr s aktivním uhlím | Pátý filtrační stupeň pro zajištění neutrální chuti po reverzní osmóze | 6 640-769.0 |
Interval výměny filtrů
| Jemný filtr 3 - 6 | Počet měsícú nebo v případě potřeby (viz kapitola: „Pomoc při poruchách") | |
| filtrem s aktivním uhlím (granulát) 6 - 12 | ||
| filtrem s aktivním uhlím (blok) 6 - 12 | ||
| membránovým filtrem (reverzní osmóza) 18 - 24 | ||
| Filtr s aktivním uhlím | 6 - 12 |
Pomoc při poruchách
| Porucha | Možná příčina | Odstranění |
| Neprobíhá výdej vody | Nezasunujte síťovou zástrčku do zásuvky. | Zasuňte síťovou zástrčku do zásuvky. |
| Neprobíhá zásobování vodou | Zajistěte zásobování vodou | |
| Tlakový spínač na přístroji je vadný | Kontaktujte servisní službu. | |
| Vadný magnetický ventil | Kontaktujte servisní službu. | |
| Výdej vody v malém množství | Čerpadlo neběží | Zkontrolujte čerpadlo. |
| Obtokový ventil je otevřen | Zavřete obtokový ventil. | |
| Jemný filtr je ucpaný. | Vyměňte jemný filtr. | |
| Membránový filtr (reverzní osmóza) je ucpaný. | Vyměňte membránový filtr (reverzní osmóza). | |
| Čerpadlo se nezastavuje | Tlakový spínač na výstupu přístroje je vadný. | Kontaktujte servisní službu. |
| Čerpadlo se nespustí. | Tlakový spínač na výstupu přístroje je vadný. | Kontaktujte servisní službu. |
| Jemný filtr je ucpaný. | Vyměňte jemný filtr. | |
| Vadný tlakový spínač na vstupu. | Kontaktujte servisní službu. | |
| Neprobíhá zásobování vodou | Kontrola zásobování vodou. | |
| Nezasunujte síťovou zástrčku do zásuvky. | Zasuňte síťovou zástrčku do zásuvky. | |
| Vadné čerpadlo. | Kontaktujte servisní službu. | |
| Výtok vody z tělesa filtru | Těleso filtru není utažené. | Pevně utáhněte těleso filtru. |
| Těsnicí kroužek tělesa filtru sklouzl nebo je vadný | Zkontrolujte těsnicí kroužek, správně jej na-saďle a při poškození vyměňte. | |
| Voda vytéká pouze z rozvodu odpadní vody | Obtokový ventil je otevřený. | Zavřete obtokový ventil. |
| Membránový filtr (reverzní osmóza) je ucpaný. | Vyměňte membránový filtr (reverzní osmóza). | |
| Vadné čerpadlo. | ||
| Nápadně změněná chuť pitné vody | Horní filtr s aktivním uhlím je spotřebován. | Vyměňte horní filtr s aktivním uhlím. |
| Čerpadlo se zastaví a po krátké době se opět spustí. | Netěsnost / ztráta vody / ztráta tlaku v přístroji nebo v při-pojeným potrubním systému. | Pevně utáhněte těleso filtru. |
| Pevně uzavřete vodovodní kohoutek. | ||
| Zjistěte a odstraňte příčinu netěsnosti. | ||
| Vadný zpětný ventil v přístroji | Kontaktujte servisní službu. |
Technické údaje
| WPC 100 RO | ||
| provozní napětí V/~/Hz 110...240/1/50-60 | ||
| Příkon W80 | ||
| Minimální slťové jištění A6 | ||
| Tlak přívodu vody MPa (baru) 0,1...0,3 (1...3) | ||
| teplota přívodu vody °C 5...45 | ||
| Výkon filtru l/h 70 | ||
| Filtrační výkon (max.) l/h 100 | ||
| Teplota prostředí °C 5...45 | ||
| Šířka | mm | 372 |
| Hloubka | mm | 240 |
| Výška | mm | 530 |
| Hmotnost (prázdného zařízení) | kg | 13,45 |
| Hmotnost, pohotovostní stav (při naplnění vodou a s příslušenstvím) | kg | 17,86 |
| Hladina hluku při běžném provozu | dB(A) | < 60 |
| materiály / technická schválení | Všechny komponenty, které jsou v kontaktu s pitnou vodou, jsou vhodné k použití k přímému kontaktu s pitnou vodou na základě všeobecných uznávaných technických předpisů. | |
Stupeň separace
Stupeň separace chemických škodlivin, biologických choroboplodných zárodků a znečištění je možné určit podle tabulky níže (přibližné hodnoty). Účinnost separace závisí na stupní znečištění!
| Bakterie | Stupeň separace až | 99,99 % |
| Chlór | Stupeň separace až | 100 % |
| Sole (sodík, draslík, kalcium...) | Stupeň separace až | 90 % |
| hliník | Stupeň separace až | 98 % |
| arsen | Stupeň separace až | 88 % |
| Těžké kovy (například: olovo) | Stupeň separace až | 99 % |
| dusičnan | Stupeň separace až | 50 % |
| herbicidy (glyfosát) | Stupeň separace až | 60 % |
| Zbytky léčivých přípravků | Stupeň separace až | 99,9 % |
| zbytky hormonů | Stupeň separace až | 99,95 % |
| Zabarvení | Stupeň separace až | 100 % |
Vsebinsko kazalo
Vsebinsko kazalo SL 1
Varnost SL 1
Bezpečnostné pokyny..... SK 1
Všeobecné pokyny SK 1
Montáž kohútika pre čistú vodu SK 3
Starostlivost' a údržba SK 4
Pokyny pre údržbu ..... SK 4
Zmluva o údržbe....SK 4
nových filtrov (reverzná osmóza) SK 4
Výmena filtrov s aktivnym uhlím SK 4
Intervaly výmeny filtrov SK 5
Technické údaje SK 6
Miera zadržiavania SK 6
Bezpečnost'
Stupne nebezpečenstva
⚠NEBEZPEČENSTVO
Nebezpečenstvo úrazu elektrickým prúdom!
→ Ked' je poškodená sietová zástrčka alebo sietový kábel, musí ich vymenit' vyškolený odborný personál.
⚠VÝSTRAHA
→ Zariadenie smú opravovat' len vyškolení odborní pracovníci.
⚠VÝSTRAHA
→ Pri výmene filtra noste vždy sterilné jednorázové rukavice.
⚠VÝSTRAHA
Pri výmene filtrov nezameňte jednotlivé filtre.
Odporúčame povrchový čistič CA 30 R (6.295-686.0).
– Herbicídy (glyfosát)
- Zvyšky liečiv
- Zvyšky hormónov
- Sfarbenie
– rúnový filter (odstraňuje hrubé čiastočky nečistôt)
– filter s aktivnym uhlím (granulát)
– filter s aktivnym uhlím (blok)
– membránový filter (reverzná osmóza)
– filter s aktivnym uhlím (zabezpečuje neutrálnu chut')
Naplánujte dostatok miesta pre výmenu filtrov.
→ Hadicu pred jej použitím skráťte.
Upozornenie
3 Výstup čistej vody (prefiltrovaná voda)
4 Kohútik pre čistú vodu
2 Výstup k WPC 100 RO
Vstupný a výstupný závit: 1/2"
→ Hadicu (červená farba) zoskrutkujte s rúrovou objímkou.
→ Hadicu (červená farba) zasuňte do výstupu odpadovej vody zariadenia a upevníte ju.
Upozornenie
Montáž kohútika pre čistú vodu
Pri montáži používajte jednorazové rukavice.
→ Prítokové hadice vyberte z nádoby a znovu ich pripojte k membránovým filtrom.
Systém sa teraz naplní vodou.
Starostlivost' a údržba
Pokyny pre údržbu
⚠VÝSTRAHA
Pri výmene filtrov používajte jednorazové rukavice.
Pri demontáži a montáži zabráňte poškodeniu tesnení.
Upozornenie
Použité filtre možno zlikvidovat' ako domový odpad.
2 filter s aktivnym uhlím (granulát)
3 filter s aktivnym uhlím (blok)
4 Membránový filter 1 (reverzná osmóza)
5 Membránový filter 2 (reverzná osmóza)
6 Filter s aktivnym uhlím
Výmena filtrov s aktivnym uhlím
Upozornenie
→ Uvolnite hadicové spojky a stiahnite hadice.
→ Odoberte horný filter s aktivnym uhlím.
→ Nasad'te nový filter s aktivnym uhlím.
→ Obnovte hadicové spojenia.
