Typ výrobku	Domácí přetlakové čerpadlo
Značka	Kärcher
Model	BP 3 Home
Napětí	230 V
Frekvence	50 Hz
Jmenovitý výkon	800 W
Max. průtok	3000 l/h
Max. sací výška	7 m
Max. tlak čerpadla	0,36 MPa (3,6 bar)
Provozní tlak	0,17 - 0,28 MPa (1,7 - 2,8 bar)
Max. plnicí tlak vzduchu	0,18 - 0,2 MPa (1,8 - 2,0 bar)
Max. přípustný vnitřní tlak	0,50 MPa (5,0 bar)
Hmotnost	11,5 kg
Povolené typy kapalin	Užitková voda, studniční voda, pramenitá voda, dešťová voda, bazénová voda (dávkované aditivum)
Použití	Pouze pro vnitřní domácí použití. Není vhodné pro posílení stávajícího potrubí.
Pravidelná údržba	Každých 6 měsíců kontrolujte tlak vzduchu (2,0 bar naprázdno). Po použití s aditivy opláchněte čistou vodou.
Skladování	Před uskladněním zařízení zcela vyprázdněte. Skladujte mimo dosah mrazu.
Bezpečnost	Integrovaná tepelná ochrana (vypnutí při přehřátí). Volitelně: ochrana proti chodu nasucho.
Volitelné příslušenství	Předfiltr, sací hadice, zpětný ventil, ochrana proti chodu nasucho, kompenzační hadice atd.
Opravitelnost	Opravy výhradně autorizovaným servisem. Nedemontujte sami.

Často kladené otázky - BP 3 Home Kärcher

Jak naplnit čerpadlo BP 3 Home?

Odšroubujte víko plnicího hrdla (plnicího hrdla) a naplňte vodou až po přetečení, poté pevně uzavřete. Před připojením čerpadla otevřete uzavírací ventily na tlakové straně.

Proč čerpadlo běží, ale nedodává vodu?

Může to být způsobeno vzduchem v čerpadle (znovu naplnit) nebo uzavřeným ventilem na tlakové straně. Zkontrolujte také hladinu vody ve zdroji.

Co dělat, když čerpadlo nestartuje nebo se náhle zastaví?

Zkontrolujte elektrické napájení (pojistky, zásuvka). Pokud se vypnul tepelný jistič (přehřátí), odpojte a nechte vychladnout až 150 minut před opětovným spuštěním.

Jak nastavit provozní tlak?

Provozní tlak je přednastaven mezi 1,7 a 2,8 bar (podle modelu). Nastavte tlak vzduchu v tlakové nádobě na 2,0 bar (naprázdno) pomocí pneumatického ventilu pod krytkou.

Jaká pravidelná údržba je nutná?

Každých šest měsíců kontrolujte tlak vzduchu v tlakové nádobě (2,0 bar naprázdno). Po použití s aditivy (bazén) opláchněte čistou vodou. Před uskladněním zcela vypusťte.

Jak skladovat čerpadlo v zimě?

Zcela vypusťte vodu z čerpadla (otevřete vypouštěcí zátku). Uchovávejte v prostoru chráněném před mrazem, aby nedošlo k poškození.

Proč čerpadlo vydává vibrační hluk?

Může to být způsobeno membránou tlakové nádoby. Zkuste snížit tlak vzduchu v nádobě na 2,0 bar, aby se hluk zmírnil.

Jak odvzdušnit okruh?

Otevřete kohoutek na tlakové straně a nechte čerpadlo běžet, dokud voda neteče bez bublin. Zkontrolujte, zda je sací hadice dobře ponořena.

Uzavírá se zpětný ventil správně?

Zkontrolujte zpětný ventil na tlakové straně: musí být čistý a v dobrém stavu. Závada může způsobit ztrátu tlaku a časté restartování.

Jaká je záruka a jak opravit zařízení?

Záruka se vztahuje na materiálové nebo výrobní vady. Pro opravy nebo reklamace kontaktujte prodejce nebo autorizovaný servis Kärcher s dokladem o koupi.

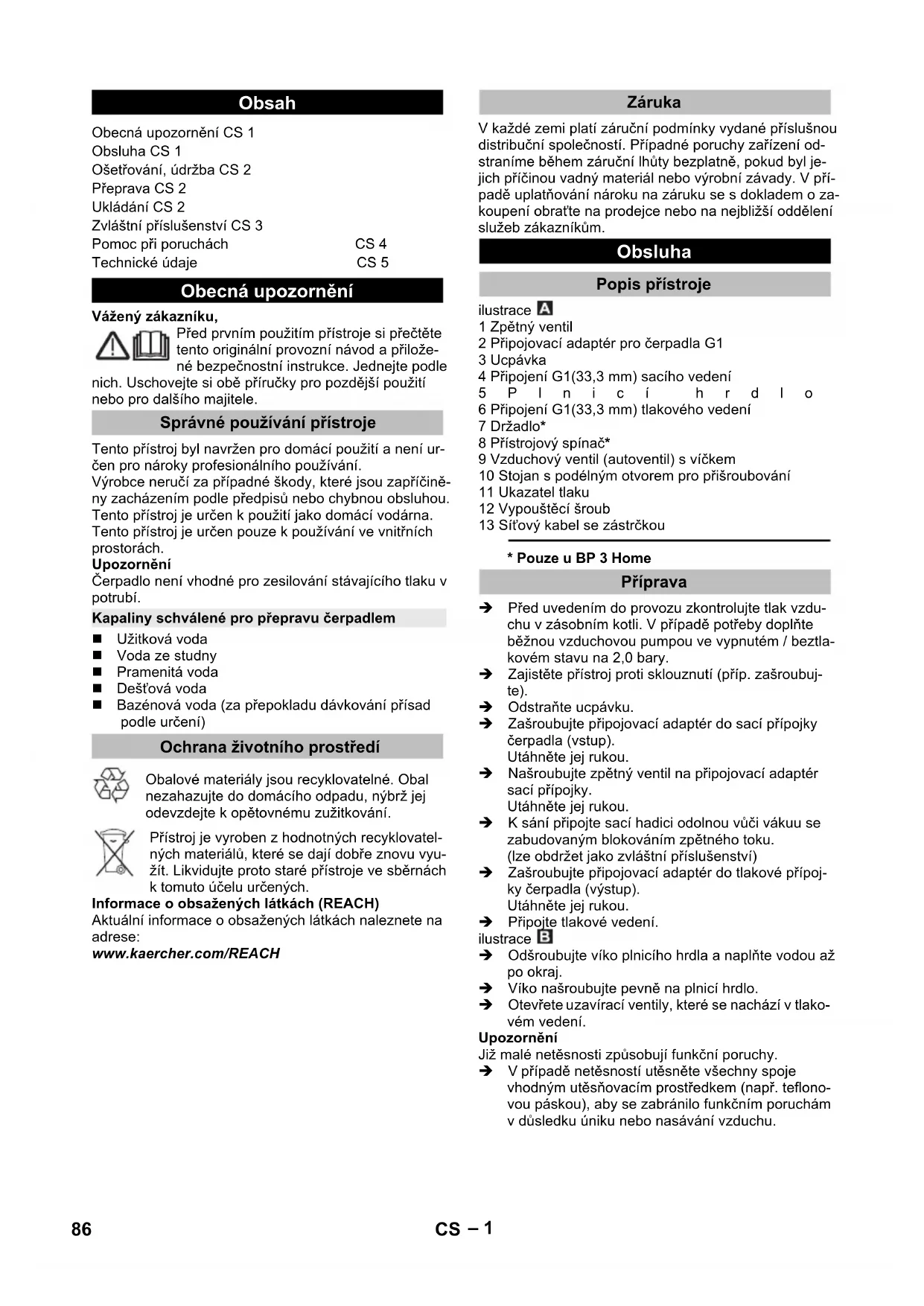

NÁVOD K OBSLUZE BP 3 Home Kärcher

Obecná upozornění CS 1

Obsluha CS 1

Ošetřování, údržba CS 2

Přeprava CS 2

Ukládání CS 2

Zvláštní příslušenství CS 3

Pomoc při poruchách CS 4

Technické údaje CS 5

Obecná upozornění

Vážený zákazníku,

Před prvním použitím přístroje si přečtěte tento originální provozní návod a přiložené bezpečnostní instrukce. Jednejte podle

nich. Uschovejte si obě příručky pro pozdější použití nebo pro dalšího majitele.

Správné používání přístroje

Tento přístroj byl navržen pro domácí použití a není určen pro nároky profesionálního používání.

Výrobce neručí za případné škody, které jsou zapříčiněny zacházením podle předpisů nebo chybnou obsluhou.

Tento přístroj je určen k použití jako domácí vodárna. Tento přístroj je určen pouze k používání ve vnitřních prostorách.

Upozornění

Čerpadlo není vhodné pro zesilování stávajícího tlaku v potrubí.

Kapaliny schválené pro přepravu čerpadlem

■ Užitková voda
■ Voda ze studny
■ Pramenitá voda
■ Dešťová voda
■ Bazénová voda (za přepokladu dávkování přísad podle určení)

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Obsluha

Popis přístroje

ilustrace A

1 Zpětný ventil
2 Připojovací adaptér pro čerpadla G1
3 Ucpávka
4 Připojení G1(33,3 mm) sacího vedení
5 P l n i c í h r d l o
6 Připojení G1(33,3 mm) tlakového vedení
7 Držadlo*
8 Přístrojový spínač*
9 Vzduchový ventil (autoventil) s víčkem
10 Stojan s podélným otvorem pro přišroubování
11 Ukazatel tlaku
12 Vypouštěcí šroub
13 Sítový kabel se zástrčkou

* Pouze u BP 3 Home

Příprava

→ Před uvedením do provozu zkontrolujte tlak vzduchu v zásobním kotli. V případě potřeby doplňte běžnou vzduchovou pumpou ve vypnutém / beztla-
→ Zajistěte přístroj proti sklouznutí (příp. zašroubujte).
→ Odstraňte ucpávku.
→ Zašroubujte připojovací adaptér do sací přípojky čerpadla (vstup). Utáhněte jej rukou.
→ Našroubujte zpětný ventil na připojovací adaptér sací přípojky. Utáhněte jej rukou.
→ K sání připojte sací hadici odolnou vůči vákuu se zabudovaným blokováním zpětného toku. (Ize obdržet jako zvláštní příslušenství)
→ Zašroubujte připojovací adaptér do tlakové přípojky čerpadla (výstup). Utáhněte jej rukou.
→ Připojte tlakové vedení.

ilustrace B

→ Odšroubujte víko plnicího hrdla a naplňte vodou až po okraj.
→ Víko našroubujte pevně na plnicí hrdlo.
→ Otevřete uzavírací ventily, které se nachází v tlakovém vedení.

Upozornění

Již malé netěsnosti způsobují funkční poruchy.

→ V případě netěsností utěsněte všechny spoje vhodným utěsňovacím prostředkem (např. teflonovou páskou), aby se zabránilo funkčním poruchám v důsledku úniku nebo nasávání vzduchu.

Instalace napevno

V případě instalace napevno lze čerpadlo přišroubovat ke vhodnému povrchu.

→ Stojany pevně přišroubujte vhodnými šrouby na rovném povrchu.

Při instalaci napevno navíc doporučujeme přimontovat ze strany tlaku volný komponent, např. volnou hadici pro vyrovnání tlaku (viz. speciální příslušenství). To má následující výhody:

■ Více volnosti při ustavení a montáži.
■ Snížení hluku, protože nedochází k prěnosu kmitání na potrubní vedení.
■ Při menších únicích se čerpadlo nezapíná tak často.

Upozornění

Pro zjednodušení pozdějšího vyprázdnění a vypouštění tlaku ze systému, doporučujeme montáž uzavíracího kohoutu mezi čerpadlo a tlakové vedení. (není součástí zásilky)

Při vypouštění čerpadla lze uzavřením uzavíracího ko- houtu zabránit tomu, aby odtékala voda z tlakového ve- dení.

Provoz

BP 3 Home:

→ Zapojte sít'ovou zástrčku do zásuvky.
→ Zapněte přístroj pomocí přístrojového spínače.
→ Zapojte sít'ovou zástrčku do zásuvky.

BP 5 Home:

Upozornění

Zařízení se okamžitě spustí. Počkejte, až začne čerpadlo sát a stejnoměrně čerpat, poté uzavřete uzavírací ventily tlakového vedení. Po dosažení vypínacího tlaku vypne tlakový spínač motor. Zásobník je nyní plný, lokální vodovodní systém je připraven k provozu.

V případě chybějícího zdroje vody nebude dosažen vypínací tlak, tlakový spínač již nemůže přístroj vypnout. Takto se zahřívá voda v hlavě čerpadla.

Aby se zabránilo poškození čerpadla přehřátím, dojde v případě přehřátí k přerušení napájení prostřednictvím tepelného spínače.

Po vychladnutí se přívod proudu obnoví.

Upozornění

Doba vychladnutí až do opětovného spuštění motoru může činit až 150 min.

Pro dostatečné zabezpečení proti nedostatku vody doporučujeme použití ochrany proti chodu nasucho (viz speciální příslušenství).

POZOR

Systém je pod tlakem!

(Tlak viz kapitola Technické údaje)

Ukončení provozu

BP 3 Home:

→ Vypněte přístroj pomocí přístrojového spínače.
→ Vytáhněte zástrčku ze zásuvky.
→ Vytáhněte zástrčku ze zásuvky.

BP 5 Home:

Ošetřování, údržba

⚠NEBEZPEČÍ

Než začnete provádět jakékoli údržbářské práce na přístroji, vytáhněte zástrčku ze sítě.

Péče

Otevřete připojené uzavírací ventily kvůli odtlakování a poté je opět zavřete. Přístoj je nyní bez tlaku.

→ V případě čerpání vody s nějakými přísadami čerpadlo po každém použití propláchněte čistou vodou.

Údržba

→ Tlak vzduchu v zásobníku kontrolujte každých šest měsíců. Příp. jej doplňte ve vypnutém / beztlakovém stavu na 2,0 bary (odpojte přístroj, otevřete přívod vody).

ilustrace C

Vzduchový ventil je umístěn pod krytem. Kryt odšrou-bujte otáčením proti směru hodinových ručiček.

Přeprava

⚠UPOZORNĚNÍ

Aby bylo zabráněno poraněním nebo nehodám při přepravě, berte ohled na hmotnost přístroje (viz. technické údaje).

Přeprava ve vozidle

→ Zajistěte přístroj proti sklouznutí a převrácení.

Ukládání

⚠UPOZORNĚNÍ

Aby bylo zabráněno poraněním nebo nehodám, zohledněte při výběru místa uskladnění hmotnost přístroje (viz. technické údaje).

Uložení prístroje

→ Před uskladněním musíte přístroj zcela vyprázdnit.
→ Zařízení ukládejte na místě, kde nemrzne.

Zvláštní příslušenství

Ilustrace dále uváděných speciálních příslušenství najdete na stránce 4 tohoto návodu.
6.997-343.0 Předrazený filtr čerpadla, malé (průtok až 4000 l/h)		Předrazený filtr čerpadla pro běžná čerpadla bez vestavěného filtru. Na ochranu čerpadla před hrubými částicemi nečistot nebo pískem. Jemný filtr je prací. Pro čerpadla s připojovacím závitem G1 (33,3 mm).
6.997-344.0 Předrazený filtr čerpadla, velký (průtok až 6000 l/hod)		Předrazený filtr čerpadla pro běžná čerpadla bez vestavěného filtru. Na ochranu čerpadla před hrubými částicemi nečistot nebo pískem. Jemný filtr je prací. Pro čerpadla s připojovacím závitem G1 (33,3 mm).
5.997-350.0	Připojovací sada 3,5 m, 3/4"	Spirálová hadice se sacím filtrem a zarážkou zpětného toku připravená k připojení a vhodná k použití s vakuem. Použitelná i jako prodloužení sací hadice. Pro čerpadla s připojovacím závitem G1 (33,3 mm).
6.997-349.0 Připojovací sada 7,0 m, 3/4"
6.997-348.0	Sací hadice 3,5 m, 3/4"	Spirálová hadice odolná proti vakuu zcela připravená k přímému připojení k čerpadlu. K prodloužení sacího ústrojí nebo k použití ve spojení se sacími filtry. Pro čerpadla s připojovacím závitem G1 (33,3 mm)
6.997-359.0 Kus pro připojení pumpy G1(33,3mm) včetně zpětného ventilu		Vakuu odolné připojení hadic k čerpadlu.Pro čerpadla s připojovacím závitem G1 (33,3 mm) a hadice 3/4" a 1" včetně převlečné matice, hadicové svorky, plochého těsnění a zpětného ventilu.POZOR→Neprovádějte instalaci zpětného ventilu v sadě!
6.997-347.0 Spirálová hadice vhodná k použití s vakuem, k dostání po metrech, 25 m, 3/4"		Spirálová hadice vhodná k použití s vakuem. K dostání po metrech, lze příříznout na individuální délku hadice. V kombinaci s připojovacími kusy Kärcher a sacími filtry Kärcher použitelná jako samostatná sací souprava.
6.997-346.0 Spirálová hadice vhodná k použití s vakuem, k dostání po metrech, 25 m, 1"
6.997-345.0 Sací filtr Basic 3/4" (19 mm) K připojení na sací hadici dodávanou jako metrové zboží. Blokování zpětného toku zabraňuje zpětnému toku dopravované vody, čímž se zkracuje doba nového nasávání. Včetně hadicové spony.
6.997-342.0 Sací filtr s blokováním zpětného toku, Basic, 1"
6.997-341.0 Sací filtr s blokováním zpětného toku, Premium		K připojení na sací hadici dodávanou jako metrové zboží. Blokování zpětného toku zabraňuje zpětnému toku dopravované vody, čímž se zkracuje doba nového nasávání.Robustní provedení z kovu a plastu Vhodné pro hadice 3/4" (19 mm) a 1" (25,4 mm)Včetně hadicové svorky.
6.997-360.0 Sací hadice pro potrubní ve-dení 0,5 m, 3/4"		Hadice odolná proti vakuu určená k omezení hluku při instalaci na-pevno. Hadice 1"(25,4 mm) s oboustranným připojovacím závitem G1(33,3 mm)Pozor: Sací hadice se nesmí používat jako tlaková hadice.
6.997-340.0	Připojovací sada Premium	K připojování vodních hadic 3/4" (19 mm) k čerpadlům s připojovacím závitem G1 (33,3 mm). Pro zvýšený průtok vody
6.997-417.0 Hadice pro vyrovnání tlaku 3/4" (19mm), 1m		Připojovací hadice pro vyrovnání tlaku v domácím rozvodu vody. K připojení čerpadla na pevné potrubní systémy. Interní zásoba vody v hadici navíc zabraňuje častému zapínání a vypínání čerpadla.Připojovací závit G1 33,3 mm)
6.997-355.0 Pojistka proti chodu nasu-cho		Jestliže čerpadlem neprotéká voda, chrání pojistka proti chodu nasu-cho čerpadlo před poškozením a automaticky čerpadlo vypíná. S připojovacím závitem G1" (33,3 mm)
6.997-546.0 Pojistka proti chodu nasu-choTyp E (CEE7/5)Verze pro země BE,CZ, ES, FR, PL SK

Pomoc při poruchách

ΔNEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku.

Porucha Příčina OdstraněníČerpadlo běží, ale nečerpá	Vzduch v čerpadle viz kapitolu „Příprava“
	Vzduch nemůže na tlakové straně unikat	Otevřete místo odběru na tlakové straně
	Chybí voda. Zkontrolujte zásobník vody.
Čerpadlo nenabíhá nebo se za provozu náhle zastaví	Přerušený přívod proudu Zkontrolujte pojistky a elektrické spoje
	Termospínač v motoru vypnul čerpadlo kvůli přehřátí motoru.	Vytáhněte síťovou zástrčku, nechte čerpadlo vychladnout, vyčistěte oblast sání, zabraňte chodu na suchoUpozorněníDoba vychladnutí až do opětovného spuštění motoru může činit až 150 min.
Čerpadlo se samo vypne a znovu zapne	Tepelný jistič vypnul čerpadlo kvůli nebezpečí přehřátí resp. nebo jej po vychlažení opět zapnul.	Aby bylo zabráněno opakování, měly by být zkontrolovány příp. netěsnosti systému a popř. utěsněny.
Motor se po vypnutí opět ihned spustí	Tlak v systému se ztrácí	Zkontrolujte spoje včetně těsnění a vytékání vody. I nejmenší netěsnosti mají vliv na provoz.
	Tlak vzduchu v zásobníku je příliš nízký.	Zásobník naplňte na hodnotu 2,0 bary. Viz kapitolu „Údržba“
	Zpětný ventil se neuzavírá správně Zkontrolujte zpětný ventil na sací straně.
	Membrána v zásobníku je vadná Nechte	membránu obnovit
Čerpací výkon slábne nebo je příliš nízký.	Sací filtr nebo zpětný ventil (speciální příslušenství) jsou znečištěny	Vyčistěte sací filtr popř. zpětný ventil (speciální příslušenství)
	Čerpací výkon čerpadla závisí na dopravní výšce a na připojeném obvodu	Dodržujte maximální výtlačnou výšku viz technické údaje, případně zvolte jiný průměr hadice nebo jinou délku hadice
Vibrační hluk při odběru vody	Membrána v tlakové nádobě vibruje	Provozní hluk, který lze odstranit snížením tlaku plnění vzduchu v zásobníku.

Při eventuelních dotazech či poruchách se s důvěrou obraťte na jakoukoli pobočku firmy Kärcher. Adresy poboček najdete na zadní straně.

Technické údaje

Napětí V 230 230		BP 3 Home BP 5	Home
Frekvence Hz 50 50
Výkon P_jmen	W 800 1100
Max. výkon čerpadla l/h 3000 4500
Max. sací výška m 7 8
Max. tlak čerpadla	MPa (bar)	0,36 (3,6)	0,5 (5,0)
Pracovní tlak	MPa (bar)	0,17 - 0,28 (1,7 - 2,8)	0,19 - 0,3 (1,9 - 3,0)
Max. tlak plnění vzduchu v zásobníku	MPa (bar)	0,18 - 0,2 (1,8 - 2,0)	0,18 - 0,2 (1,8 - 2,0)
Max. přípustný vnitřní tlak v zásobníku	MPa (bar)	0,50 (5,0)	0,50 (5,0)
Hmotnost	kg	11,5 14,7

Technické změny vyhrazeny.

Provozní tlak a dopravované množství závisí na sací výšce a na připojeném obvodu!

Možné dopravované množství je tím větší:

• čím menší jsou sací a čerpací výšky
• čím větší je průměr používaných hadic
• čím kratší jsou používané hadice
• čím menší ztrátu tlaku způsobuje připojené příslušenství
