NÁVOD K OBSLUZE GL280 BLACK & DECKER

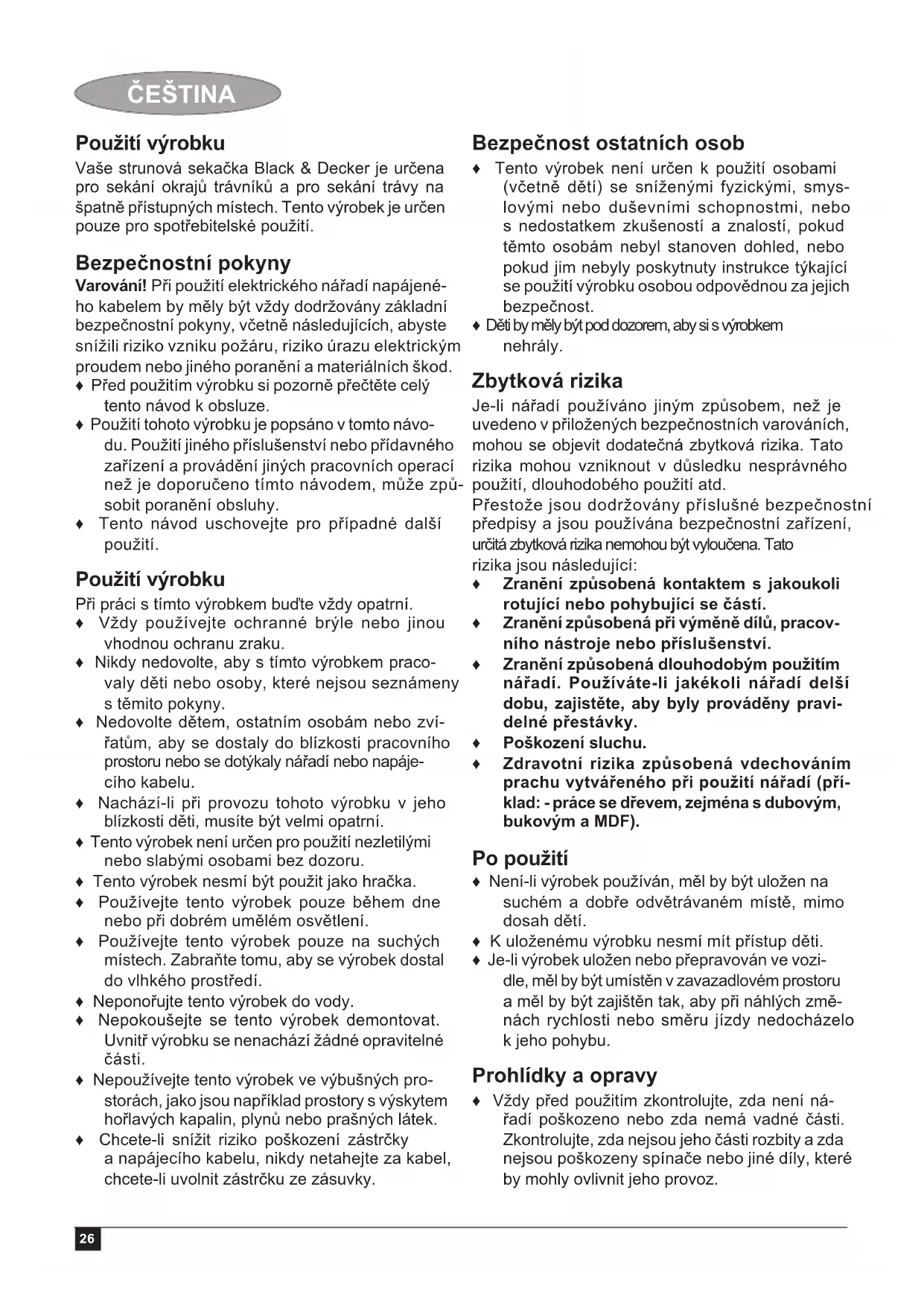

Česky (Přeloženo z původního návodu) 26

Vaše strunová sekačka Black & Decker je určena pro sekání okrajů trávníků a pro sekání trávy na špatně přístupných místech. Tento výrobek je určen pouze pro spotřebitelské použití.

Bezpečnostní pokyny

Varování! Při použití elektrického nářadí napájeného kabelem by měly být vždy dodržovány základní bezpečnostní pokyny, včetně následujících, abyste snížili riziko vzniku požáru, riziko úrazu elektrickým proudem nebo jiného poranění a materiálních škod.

♦ Před použitím výrobku si pozorně přečtěte celý tento návod k obsluze.

♦ Použití tohoto výrobku je popsáno v tomto návo- du. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací než je doporučeno tímto návodem, může způ- sobit poranění obsluhy.

♦ Tento návod uschovejte pro případné další použití.

Použití výrobku

Při práci s tímto výrobkem bud'te vždy opatrní.

♦ Vždy používejte ochranné brýle nebo jinou vhodnou ochranu zraku.

♦ Nikdy nedovolte, aby s tímto výrobkem pracovaly děti nebo osoby, které nejsou seznámeny s těmito pokyny.

♦ Nedovolte dětem, ostatním osobám nebo zvířatům, aby se dostaly do blízkosti pracovního prostoru nebo se dotýkaly nářadí nebo napájecího kabelu.

♦ Nachází-li při provozu tohoto výrobku v jeho blízkosti děti, musíte být velmi opatrní.

♦ Tento výrobek není určen pro použití nezletilými nebo slabými osobami bez dozoru.

♦ Tento výrobek nesmí být použit jako hračka.

♦ Používejte tento výrobek pouze během dne nebo při dobrém umělém osvětlení.

- Používejte tento výrobek pouze na suchých místech. Zabraňte tomu, aby se výrobek dostal do vlhkého prostředí.

♦ Neponořujte tento výrobek do vody.

♦ Nepokoušejte se tento výrobek demontovat. Uvnitř výrobku se nenachází žádné opravitelné části.

♦ Nepoužívejte tento výrobek ve výbušných prostorách, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek.

♦ Chcete-li snížit riziko poškození zástrčky a napájecího kabelu, nikdy netahejte za kabel, chcete-li uvolnit zástrčku ze zásuvky.

Bezpečnost ostatních osob

♦ Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití výrobku osobou odpovědnou za jejich bezpečnost.
♦ Děti by měly být pod dozorem, aby si s výrobkem nehrály.

Zbytková rizika

Je-li nářadí používáno jiným způsobem, než je uvedeno v přiložených bezpečnostních varováních, mohou se objevit dodatečná zbytková rizika. Tato rizika mohou vzniknout v důsledku nesprávného použití, dlouhodobého použití atd.

Přestože jsou dodržovány příslušné bezpečnostní předpisy a jsou používána bezpečnostní zařízení, určitá zbytková rizika nemohou být vyloučena. Tato rizika jsou následující:

Zranění způsobená kontaktem s jakoukoli rotující nebo pohybující se částí.
Zranění způsobená při výměně dílů, pracovního nástroje nebo příslušenství.
Zranění způsobená dlouhodobým použitím nářadí. Používáte-li jakékoli nářadí delší dobu, zajistěte, aby byly prováděny pravidelné přestávky.
♦ Poškození sluchu.
Zdravotní rizika způsobená vdechováním prachu vytvářeného při použití nářadí (příklad: - práce se dřevem, zejména s dubovým, bukovým a MDF).

Po použití

♦ Není-li výrobek používán, měl by být uložen na suchém a dobře odvětrávaném místě, mimo dosah dětí.
♦ K uloženému výrobku nesmí mít přístup děti.
♦ Je-li výrobek uložen nebo přepravován ve vozi-dle, měl by být umístěn v zavazadlovém prostoru a měl by být zajištěn tak, aby při náhlých změ-nách rychlosti nebo směru jízdy nedocházelo k jeho pohybu.

Prohlídky a opravy

Vždy před použitím zkontrolujte, zda není nářadí poškozeno nebo zda nemá vadné části. Zkontrolujte, zda nejsou jeho části rozbity a zda nejsou poškozeny spínače nebo jiné díly, které by mohly ovlivnit jeho provoz.

♦ Je-li jakákoliv část nářadí poškozena, nepouží-vejte jej.
♦ Opravu nebo výměnu všech poškozených nebo nefunkčních částí nářadí svěřte autorizovanému servisu.
♦ Nikdy se nepokoušejte demontovat nebo vyměnit jiné díly než ty, které jsou uvedeny v tomto návodu.

Použití prodlužovacího kabelu

Vždy používejte schválený typ prodlužovacího kabelu, který je vhodný pro příkon tohoto (viz technické údaje). Prodlužovací kabel musí být vhodný pro venkovní použití a musí být také tak označen. Může být použit prodlužovací kabel HO5V V-F s délkou až 30 m a s průřezem vodiče 1,5 mm², aniž by docházelo k výkonovým ztrátám při provozu nářadí. Před použitím prodlužovací kabel řádně prohlédněte, zda není poškozen nebo opotřebován. Je-li tento kabel poškozen, vyměňte jej. V případě použití navinovacího kabelu vždy odviňte celou délku kabelu.

Doplňující bezpečnostní pokyny pro strunové sekačky

Varování! Po vypnutí motoru se bude struna sekačky ještě chvíli otáčet.

♦ Seznamte se řádně s ovládáním a správným použitím nářadí.
♦ Před použitím řádně prohlédněte napájecí kabel, zda není poškozen nebo opotrebován. Pokud dojde během práce k poškození napájecího kabelu, okamžitě nářadí vypněte a odpojte od elektrické zásuvky. NEDOTÝKEJTE SE NAPÁJECÍHO KABELU DŘÍVE, NEŽ BUDE ODPOJEN.

♦ Pokud je napájecí kabel poškozen nebo opotřebován, nářadí nepoužívejte.

Obujte si pevnou obuv nebo holínky, aby bylă chráněna vaše chodidla.

♦ Oblékněte si dlouhé kalhoty, aby byly chráněny vaše nohy.

♦ Před použitím nářadí zkontrolujte, zda je stor, ve kterém budete sekat, zbaven větviček, kamenů, drátů a jiných překážek.

♦ Používejte nářadí pouze ve svislé poloze se se- kací strunou těsně nad zemí. Nikdy nespouštějte nářadí v jiné poloze.

♦ Při práci s tímto nářadím kráčejte pomalu. Uvědomte si, že čerstvě nasekaná tráva je kluzká a vlhká.

♦ Nepracujte na příkrých svazích. Na svazích pracujte po vrstevnicích, nikdy ne směrem nahoru a dolů.

♦ Je-li nářadí v chodu, nikdy nepřecházejte přes štěrkové chodníky nebo cesty.

♦ Nikdy se nedotýkejte struny, pokud je nářadí v chodu.
♦ Nepokládejte nářadí na zem, dokud se struna zcela nezastaví.
♦ Používejte pouze odpovídající typ struny. Nikdy nepoužívejte kovovou strunu nebo rybářský vlasec.
♦ Dejte pozor, abyste se nedotkli odřezávac nože struny.
♦ Dávejte pozor, aby se napájecí kabel nedostal do blízkosti struny. Stále sledujte polohu napánářejedního kabelu.

♦ Ruce a nohy držte trvale mimo dosah struny, a to zejména při zapínání motoru.

♦ Před použitím nářadí a po každém nárazu nářadí zkontrolujte, zda nedošlo k jeho poškození a zda není nutné provedení opravy.

♦ Nikdy nepoužívejte nářadí s poškozenými ochrannými kryty nebo bez řádně nasazených ochranných krytů.

Dávejte pozor, abyste se nezranili o zařízení, které upravuje délku struny. Po vysunutí nové struny nářadí před spuštěním vždy nastavte do jeho obvyklé pracovní polohy.

♦ Vždy zajistěte, aby větrací otvory nebyly zaneseny nečistotami.

♦ Pokud je přívodní napájecí kabel poškozen nebo opotřebován, strunovou sekačku (vyžínač trávy) nepoužívejte.

♦ Dbejte na to, aby se napájecí kabely nedostaly do blízkosti struny.

Štítky na nářadí

Na nářadí můžete nalézt následující varovné symboly:

Před zahájením obsluhy si řádně prostudujte tento návod.

Při práci s tímto nářadím používejte ochranné brýle.

Osoby a domácí zvířata udržujte ve vzdálenosti alespoň 6 m od pracovní plochy.

Zařízení nevystavujte dešti nebo prostředí s vysokou vlhkostí.

Elektrická bezpečnost

Toto nářadí je opatřeno dvojitou izolací. Pro - to není nutné použití uzemňovacího vodiče. Vždy zkontrolujte, zda napětí v síti odpovídá napětí na výkonovém štítku.

ČEŠTINA

♦ Dojde-li k poškození napájecího kabelu, musí být vyměněn výrobcem nebo v autorizovaném servisu Black & Decker, aby bylo zabráněno způsobení úrazu elektrickým proudem.

Popis

Toto nářadí se skládá z několika nebo všec sledujících částí.

1. Hlavní spínač
2. Rukojet'
3. Držák kabelu
4. Napájecí přívod
5. Přídavná rukojeť
6. Trubice
7. Háč ky
8. Seřizovací tlačítko
9. Ochranný kryt
10. Odřezávací nůž struny
11. Struna
12. Pouzdro cívky
13. Vodítko
14. Hlava

Montáž

Varování! Před montáží se ujistěte, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky.

Připojení trubice k hlavě (obr. A)

♦ Srovnejte pravoúhlý výstupek na trubici (6) s místem uložení na hlavě (14).
♦ Zasuňte trubici do hlavy a stlačte ji tak, aby došlo k jejímu řádnému usazení.

Připojení rukojeti k trubici (obr. B)

♦ Srovnejte výstupek na trubici (6) s místem uložení v rukojeti (2).
♦ Zasuňte trubici do rukojeti a stlačte ji tak, aby došlo k jejímu řádnému usazení.

Nasazení ochranného krytu (obr. C)

♦ Vyšroubujte z hlavy šroub (15).
♦ Nasadte na nářadí kryt jako na uvedeném obrázku.
♦ Ochranný kryt (9) lehce přitlačte, aby došlo k jeho řádnému usazení.
♦ Zajistěte ochranný kryt šroubem.

Varování! Nikdy nepoužívejte nářadí bez rádně nasazeného krytu.

Uvolnění struny

Během přepravy je struna k cívce přichycena páskou.

♦ Odstraňte pásku, kterou je struna (11) přichyce- na ke krytu cívky (12).

Připojení nářadí k elektrické síti (obr. D)

♦ Připojte koncovku vhodného napájecího kabelu k napájecímu přívodu (4).
♦ Zavěste napájecí kabel na držák kabelu (3).
♦ Zasuňte zástrčku napájecího kabelu do síťové zásuvky.

Přomávedení kabelu: Před připojením zástrčky k elektrické síti se ujistěte, zda je kabel uchycen v držáku kabelu.

Varování! Prodlužovací kabel musí být vhodný pro venkovní použití.

Použití

Varování! Nechejte nářadí pracovat vlastním tem- pem. Zamezte přetěžování nářadí.

Nastavení režimu seřezávání nebo zařezávání krajů (obr. E - G)

Nářadí může pracovat v režimu sekání, jak je znázoměno na obr. F nebo v režimu sekání okrajů trávníku při odstraňování převisů trávy u okrajů trávníku a u květinových záhonů, jak je znázorněno na obr. G.

Režim sekání (obr. E a F)

Při sekání by měla být hlava sekačky v poloze, která je uvedena na obr. F. Není-li tomu tak:

♦ Stiskněte seřizovací tlačítko (8).
♦ Otáčejte hlavou (14), zatímco uvolníte tlačítko.
♦ Jakmile se hlava dostane na požadované místo, tlačítko zaskočí.

Poznámka: Trubicí můžete otáčet pouze jedním směrem.

Režim sekání okrajů (obr. E a G)

Při sekání okrajů trávníků by měla být hlava kačky v poloze, která je uvedena na obr. G. Není-li tomu tak:

♦ Stiskněte seřizovací tlačítko (8).
♦ Otáčejte hlavou (14), zatímco uvolníte tlačítko.
♦ Jakmile se hlava dostane na požadované místo, tlačítko zaskočí.

Poznámka: Trubicí můžete otáčet pouze jedním směrem.

Zapnutí a vypnutí

♦ Chcete-li nářadí spustit, stiskněte spouštěcí páčku (1).
♦ Chcete-li nářadí vypnout, uvolněte spouštěcí páčku.

Varování! Nikdy se nepokoušejte zajistit spouštěcí páčku v poloze zapnuto.

Užitečné rady pro práci s nářadím

Všeobecně

♦ Chcete-li dosáhnout optimálních výsledků, sekejte pouze suchou trávu.

Sekání travnatých ploch

♦ Držte nářadí jako na uvedeném obr. F.

♦ Mímě pootáčejte sekačkou ze strany na stranu.

♦ Pokud sečete vysokou trávu, pracujte po částech od shora dolů. Trávu sekejte po krátkých kouscích.

♦ Udržujte nářadí mimo dosah tvrdých předmětů a jiných porostů.

♦ Pokud nářadí začne zpomalovat, snižte jeho zatížení.

Sekání okrajů trávníků

Optimálních výsledků při sekání okrajů trávníků bude dosaženo na okrajích, které jsou hlubší 50 mm.

♦ Nepoužívejte nářadí k vytváření hran. K vytváření hran používejte rycí nářadí.

♦ Ved'te nářadí jako na uvedeném obr. G.

♦ Při sekání těsně nad zemí nářadí lehce nakloňte.

Montáž nové cívky se strunou (obr. H - J)

Cívka s jednoduchou strunou (obr. H)

Náhradní cívky se strunou získáte u autorizovaného prodejce Black & Decker (kat. č. A6481).

♦ Držte stisknuté přichytky (16) a sejměte z pouzdra (12) kryt cívky (17).

♦ Vyjměte prázdnou cívku (18) z pouzdra.

♦ Odstraňte z pouzdra a krytu cívky všechny nečistoty a zbytky trávy.

♦ Odviňte z nové cívky přibližně 9 cm struny.

♦ Protáhněte strunu okem (19).

Zatlačte cívku do pouzdra na hnací hřídel (20) a pootočte jí tak, aby byla řádně usazena. Ujistě- te se, zda není struna pod cívkou sevřena a zda vyčnívá z pouzdra v délce zhruba 9 cm.

♦ Srovnejte přichytky na krytu cívky s otvory na pouzdru.

♦ Vložte kr yt zpět na pouzdro tak, aby došlo k jeho řádnému usazení.

Varování! Pokud bude struna vyčnívat přes odřezá- vací nůž (10), uřízněte ji tak, aby dosahovala pouze k ostří odřezávacího nože struny.

Cívka se dvěma strunami (obr. I a J)

Náhradní cívky se strunou získáte u autorizovaného prodejce Black & Decker (kat. č. A6441). K dispozici jsou také kompletní kazety obsahující cívku se strunou (kat. č. A6488).

♦ Držte stisknuté přichytky (21) a sejměte z pouzdra (12) kryt cívky (22).
♦ Vyjměte prázdnou cívku (23).
♦ Odstraňte z pouzdra a krytu cívky všechny nečistoty a zbytky trávy.
♦ Vezměte novou cívku a nasuňte ji na výstupek na krytu cívky. Lehce cívkou pootočte, aby došlo k jejímu řádnému usazení.
♦ Uvolněte konec jedné ze strun a protáhněte ji jedním z ok (24). Struna by měla z krytu cívky vyčnívat přibližně 9 cm.
♦ Uvolněte konec druhé struny a protáhněte ji druhým očkem. Struna by měla z krytu cív vyčnívat přibližně 9 cm.
♦ Srovnejte přichytky (21) na krytu cívky s výřezy na pouzdru (25).
♦ Vložte kr yt zpět na pouzdro tak, aby došlo k jeho řádnému usazení.

Varování! Pokud budou struny vyčnívat přes od- řezávací nůž (10), uřízněte je tak, aby dosahovaly pouze k ostří odřezávacího nože struny.

Navinutí nové struny na prázdnou cívku (obr. K - O)

Na prázdnou cívku můžete navinout novou strunu.

Cívka s jednoduchou řezací strunou (obr. K a L) Náhradní balíčky se strunou získáte u autorizovaného prodejce Black & Decker (kat. č. A6170 (25 m) a A6171 (40 m)).

♦ Výše popsaným způsobem vyjměte prázdnou cívku z nářadí.
♦ Odmotejte z cívky zbytek struny.
♦ Jedním z otvorů cívky (26) protáhněte 2 cm struny jako na uvedeném obrázku.
♦ Zahněte konec struny a zajistěte ji ve štěrbině tvaru L (27).
♦ Naviňte strunu na cívku ve směru označeném šipkou (28). Dejte pozor, aby byla struna navinuta na cívku úhledně a ve vrstvách. Nepřekřižujte ji.
♦ Pokud navíjená struna dosáhne vybrání (29), odstřihněte ji. Strunu nechejte z cívky vyčnívat přibližně 9 cm a prstem ji přidržte na místě.
♦ Navinutou cívku vložte do nářadí výše popsaným způsobem.

Varování! Používejte pouze vhodnou strunu Black & Decker.

Cívka se dvěma řezacími strunami (obr. M - O)

Náhradní balíčky se strunou získáte u autorizovaného prodejce Black & Decker (kat. č. A6440).

♦ Výše popsaným způsobem vyjměte prázdnou cívku z nářadí.
♦ Odmotejte z cívky zbytek struny.

ČEŠTINA

♦ Nejdříve naviňte novou strunu na horní část cívky:

- Založte 2 cm struny do jedné ze štěrbin (30) v horní části cívky, jako na uvedeném obrázku.

- Navíjejte strunu na cívku ve směru vyznačeném šipkou (31). Dejte pozor, aby byla struna navinuta na cívku úhledně a ve vrstvách. Nepřekřižujte ji.

- Jakmile navíjená struna dosáhne vybrání (32), odstřihněte ji.

- Uložte strunu dočasně v zářezech na jedné straně cívky, jako na uved obrázku.

♦ Zopakujte výše popsaný postup pro druhou strunu ve spodní části cívky. Strunu uložte volných zářezech (33).

♦ Navinutou cívku vložte do nářadí výše popsaným způsobem. Nezapomeňte uvolnit strunu ze zářezů (33).

Varování! Používejte pouze vhodnou strunu Black & Decker. Zajistěte, aby byla struna v obou částech cívky.

Řešení problémů

Pokud vaše nářadí nepracuje správně, postupujte podle dále uvedených kroků. Pokud nebude závada odstraněna, spojte se s autorizovaným servisem Black & Decker.

Varování! Před pokračováním odpojte nářadí od elektrické sítě.

Nářadí pracuje v nízkých otáčkách

♦ Zkontrolujte, zda se pouzdro cívky může volně otáčet. Je-li to nutné, opatrně jej očistěte.

Zkontrolujte, zda struna nevyčnívá z pouzdra cívky více než 11 cm. Pokud ano, uřízněte ji tak, aby dosahovala jen k ostří odřezávacího nože struny.

Automatický posuv struny nepracuje

Držte stisknuté přichytky a vyjměte cívku z pouzdra.

Povytáhněte strunu tak, aby vyčnívala z pouzdra cívky zhruba 11 cm. Pokud již není dostačující délka struny k dispozici, vložte podle výše uvedených pokynů do nářadí novou cívku se strunou.

♦ Srovnejte výstupky na krytu cívky s výřezy na pouzdru cívky.

♦ Vložte kr yt zpět na pouzdro tak, aby došlo k jeho řádnému usazení.

♦ Pokud struna přesahuje přes nůž, uřízněte ji tak, aby dosahovala jen k ostří odřezávacího nože struny.

Pokud automatický posuv struny stále nepracuje nebo pokud je cívka zablokovaná, proved'te následující:

♦ Pečlivě očistěte pouzdro a kryt cívky.
♦ Vyjměte cívku a zkontrolujte, zda se páčka může volně pohybovat.
♦ Vyjměte cívku a odviňte strunu. Potom ji výše popsaným způsobem naviňte úhledně zpět. Vložte cívku zpět podle výše uvedeného postupu.

Údržba

evnášmýrobek/nářadí Black & Decker napájené baterií/napájecím kabelem bylo navrženo tak, aby mělo dlouhou životnost společně s minimálními nároky na údržbu. Rádná péče o výrobek/nářadí a jeho pravidelné čištění vám zajistí jeho bezproblémový chod.

Varování! Před zahájením jakékoli údržby výrobku/nářadí napájené baterií/napájecím kabelem:

♦ Vypněte výrobek/nářadí a odpojte napájecí kabel od sítě.
♦ Nebo v případě, kdy je výrobek/nářadí vybaveno snímatelnou baterií, provedte vypnutí výrobku/nářadí a vyjmutí baterie.
♦ Nebo nelze-li baterii z nářadí vyjmout, nechejte nářadí v chodu, dokud nedojde k úplnému vybití baterie a potom nářadí vypněte.
♦ Před čištěním odpojte nabíječku vždy od sítě. Vaše nabíječka nevyžaduje žádnou údržbu mimo pravidelné čištění.
♦ Větrací otvory výrobku/nářadí a nabíječky pravidelně čistěte měkkým kartáčem nebo suchým hadříkem.
♦ Pomocí vlhkého hadříku pravidelně čistěte kryt motoru. Nepoužívejte žádné brusné čisticí prostředky nebo rozpouštědla.

Ochrana životního prostředí

Tříděný odpad. Tento výrobek nesmí být vyhozen do běžného domácího odpadu.

Jednoho dne zjistíte, že výrobek Black & Decker musíte vyměnit nebo jej nebudete dále používat. V tomto případě myslete na ochranu životního prostředí a nevyhazujte jej do domácího odpadu. Zlikvidujte tento výrobek v tříděném odpadu.

Tříděný odpad umožňuje recyklaci a opě- tovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostře- dí před znečištěním a snižuje spotřebu surovin.

Místní sběrny odpadů, recyklační stanice nebo pro-dejny vám poskytnou informace o správné likvidaci elektro odpadů z domácnosti.

Společnost Black & Decker poskytuje službu sběru a recyklace výrobků Black & Decker po skončení jejich provozní životnosti. Chcete-li získat výhody této služby, odevzdejte prosím váš výrobek kterémukoli autorizovanému zástupci servisu Black & Decker, který nářadí odebere a zajistí jeho recyklaci.

Místo nejbližšího autorizovaného servisu Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně tohoto návodu. Seznam autorizovaných servisů Black & Decker a podrobnosti o poprodejním servisu naleznete také na internetové adrese: www.2helpU.com

Technické údaje

GL280 GL301 GL315TYP 2 TYP 2 TYP 3
Napájecí napětí		V	230	230	230
Příkon	W	300	300	320
Otáčky naprázdno	min ^1	10 000	10 000	10 000
Hmotnost	kg	2,2	2,2	2,2

GL337 GL350TYP 2 TYP 3
Napájecí napětí	V	230	230
Příkon	W	320	350
Otáčky naprázdno	min^1	10 000	10 000
Hmotnost	kg	2,2	2,2

Vibrace působící na ruce a paže obsluhy měřené dle normy EN 786:

$$ = 4 \mathrm{m} / \mathrm{s} ^ {2}, \text { odchylka(K) } = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$

ES Prohlášení o shodě

NAŘÍZENÍ PRO STROJNÍ ZAŘÍZENÍ NAŘÍZENÍ TÝKAJÍCÍ SE VNĚJŠÍHO HLUKU

GL280/GL301/GL315/GL337/GL350

Společnost Black & Decker prohlašuje, že tyto produkty popsané v technických údajích splňují požadavky následujících norem: 2006/42/EC, EN 60335-1, EN 60335-2-91.

2000/14/EC, Sekačka trávníků, L ≤ 50 cm, příloha VIII

KEMA Quality B.V., Utrechtseweg 310, 6802 ED Arnhem, The Netherlands Úředně stanovený orgán id. č.: 0344

Úroveň akustického výkonu podle normy 2000/14/EC (článek 12, příloha III, L ≤ 50 cm):

L_WA (meřený akustický výkon) 95 dB(A)

Tyto výrobky splňují také požadavky směrnice 2004/108/EC. Chcete-li získat další informace, kontaktujte prosím společnost Black & Decker na následující adrese nebo na adresách, které jsou uvedeny na konci tohoto návodu.

Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti Black & Decker.

Kevin Hewitt

Viceprezident pro spotřebitelskou techniku Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD

United Kingdom

31-03-2010

Aplikační číslo patentu pro UK: 059745.6

Použité patenty EU 340385-0001 a 339544-0001

Záruka

Společnost Black & Decker důvěřuje kvalitě svého vlastního nářadí a poskytuje kupujícímu mimořádnou záruku. Tato záruka je nadstandardní a v žádném případě nepoškozuje Vaše zákonná práva. Tato záruka platí ve všech členských státech EU a Evropské zóny volného obchodu EFTA.

Objeví-li se na výrobku Black & Decker, v průběhu 24 měsíců od zakoupení, jakékoli materiálové či výrobní vady, garantujeme ve snaze o minimalizování vašich starostí bezplatnou výměnu vadných dílů, opravu nebo výměnu celého výrobku za níže uvedených podmínek:

Výrobek nebyl používán pro obchodní nebo profesionální účely a nedocházelo-li k jeho pronájmu.
Výrobek nebyl vystaven nesprávnému použití a nebyla zanedbána jeho předepsaná údržba.
♦ Výrobek nebyl poškozen cizím zaviněním.
♦ Nebyly prováděny opravy výrobku jinými osobami než pracovníky značkového servisu Black & Decker.

ČEŠTINA

Při uplatňování reklamace je nutno prodejci nebo servisnímu středisku předložit doklad o nákupu výrobku. Místo vaší nejbližší autorizované servisní pobočky Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně této příručky. Seznam autorizovaných servisů Black & Decker a podrobnosti o poprodejním servisu naleznete také na internetové adrese: www.2helpU.com

Navštivte naši internetovou adresu www.blackanddecker.co.uk a zaregistrujte si Váš výrobek Black & Decker. Budete tak mít neustále přehled o nových výrobcích a speci- álních nabídkách. Další informace o značce Black & Decker a o našem výrobním programu získáte na internetové adrese www.blackanddecker.co.uk

Pri práci s týmto výrobkom bud'te vždy opatrní.

♦ Neponárajte výrobok do vody.

♦ Ak chcete znížit' riziko poškodenia zástrá a prívodného kábla, nikdy net'ahajte za kábel, aby ste vytiahli zástrčku zo zásuvky.

♦ Vždy pred použitím skontrolujte, či nie je radie poškodené alebo či nemá chybné časti.

SLOVENČINA

Pred začatím obsluhy si starostlivo preštu- dujte tento návod.

Elektrická bezpečnost'

Toto náradie je chránené dvojitou izoláciou. Preto nie je nutné použitie zemniaceho vodiča. Vždy skontrolujte, či napätie v sieti zodpovedá napätiu na výkonovom štítku.

♦ Zarovnajte pravouhlý výstupok na trubici (6) s miestom uloženia na hlave (14).
♦ Zasuňte trubicu do hlavy a stlačte ju tak, aby došlo k jej riadnemu usadeniu.

Pripojenie rukoväti k trubici (obr. B)

♦ Zarovnajte pravouhlý výstupok na trubici (6) s miestom uloženia v rukoväti (2).
♦ Zasuňte trubicu do rukoväti a stlačte ju tak, aby došlo k jej riadnemu usadeniu.

◆ Z hlavy vyskrutkujte skrutku (15).
♦ Nasad'te kryt na náradie podl'a postupu uvedenom na obrázku.
♦ Ochranný kryt (9) l'ahko pritlačte, aby došlo k jeho riadnemu usadeniu.
♦ Ochranný kryt zaistite skrutkou.

Náhradné balíčky so strunou dostanete u Vášho dodávatel'a Black & Decker (kat. č. A6170 (25 m), A6171 (40 m)).

Náhradné cievky so strunou získate u autorizované- ho predajcu Black & Decker (kat. č. A6440).

Automatický posuv struny nepracuje

♦ Zarovnajte výstupky na kryte cievky s otvormi v puzdre cievky.

♦ Zatlačte kryt na puzdro cievky tak, aby došlo k jeho riadnemu osadeniu.

♦ Ak struna presahuje cez nôž, odrežte ju tak, aby zasahovala len k ostriu noža struny.

♦ Starostlivo očistite puzdro a kryt cievky.

GL280 GL301 GL315TYP 2 TYP 2 TYP 3
Napätie	V	230	230	230
Príkon		W	300	300	320
Otáčky naprázdno	min ^-1		10 000	10 000	10 000
Hmotnost'	kg		2,2	2,2	2,2

GL337 GL350TYP 2 TYP 3
Napätie	V	230	230
Príkon	W	320	350
Otáčky naprázdno	min^-1	10 000	10 000
Hmotnost'	kg	2,2	2,2
