NÁVOD K OBSLUZE RTAX68U ASUS

Sítový kabel (RJ-45)

Stručná příručka ☑

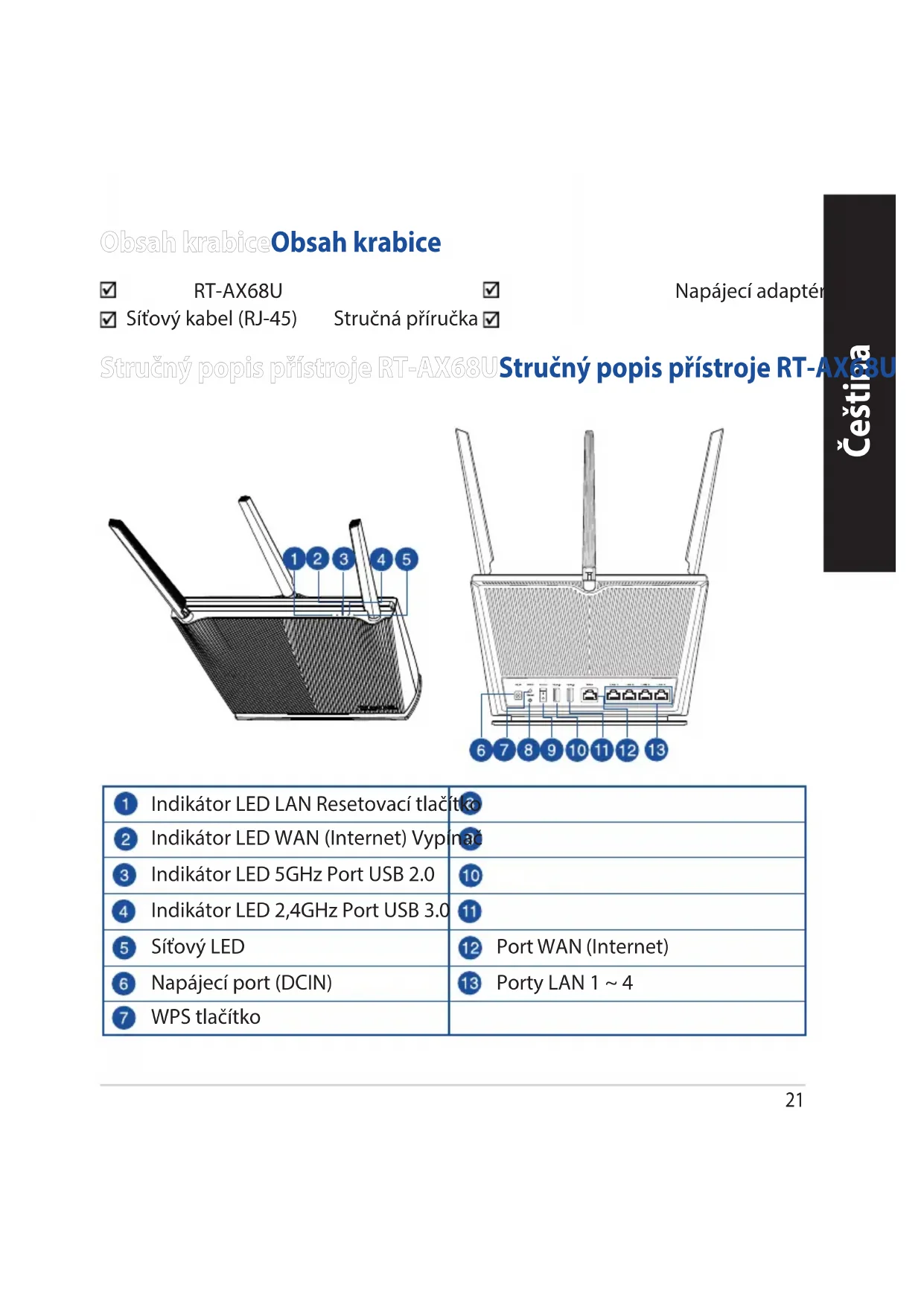

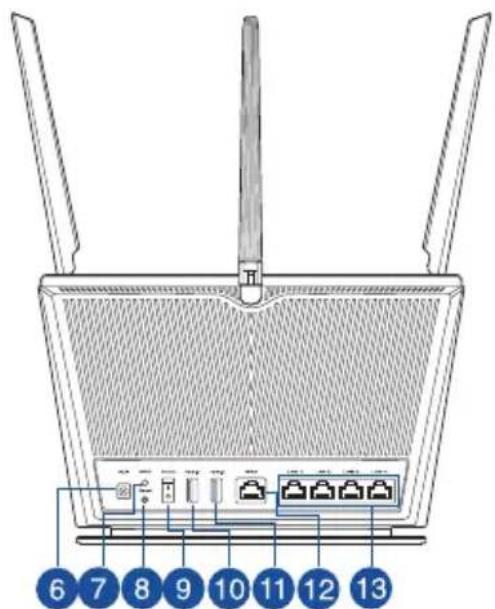

Stručný popis přístroje RT-AX68U

1 2 3 4 5

6 7 8 9 10 11 12 13

1	Indikátor LED LAN Resetovací tlačítka
2	Indikátor LED WAN (Internet) Vypinat
3	Indikátor LED 5GHz Port USB 2.0	10
4	Indikátor LED 2,4GHz Port USB 3.0	11
5	Sítový LED	12 Port WAN (Internet)
6	Napájecí port (DCIN)	13 Porty LAN 1 ~ 4
7	WPS tlačítko

Umístění směrovače Umístění směrovače

Aby byl zajištěn optimální prěnos bezdrátového signálu mezi bezdrátovým směrovačem a sítovými zařizeními, zajistěte, aby byly splněny následující podmínky:

- Umístěte bezdrátový směrovač do centralizované oblasti pro maximální bezdrátové pokrytí pro síťová zařízení.

- Udržujte zařízení mimo kovové překážky a mimo přímé sluneční záření.

- Udržujte zařízení v bezpečné vzdálenosti od zařízení Wi-Fi 802.11g nebo 20 MHz, počítačových periférií 2,4 GHz, zařízení Bluetooth, bezdrátových telefonů, transformátorů, výkonných motorů, fluorescenčního osvětlení, mikrovlnných trub, chladniček a dalšího průmyslového vybavení, aby se zabránilo ztrátě signálu.

- Vždy zaktualizujte na nejnovější firmware. Nejnovější aktualizace firmwaru jsou k dispozici na webu společnosti ASUS na adrese http://www.asus.com.

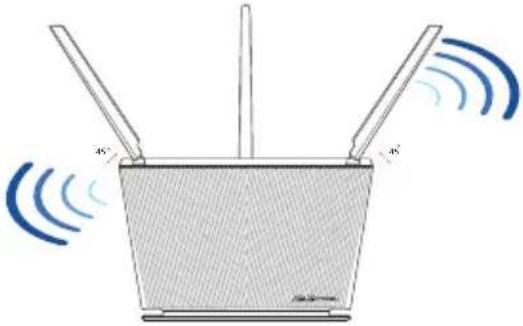

- V zájmu optimálního bezdrátového signálu nasměrujte 4 neodpojitelné antény podle následujícího obrázku.

• Používejte pouze adaptér dodaný se zařízením. Používání jiných adaptérů může poškodit zařízení.
• Technické údaje:

Adaptér stejnosměrného napájení	Výstup stejnosměrného napájení: +19V s proudem max. 1,75A
Provozní teplota 0~40	°C Skladování 0~70		°C
Provozní vlhkost 50~90% Skladování 20~90%

Příprava modemu Příprava modemu

1. Vypněte napájení kabelového/DSL modemu. Pokud má záložní baterii, vyjměte baterii.
   POZNÁMKA: Používáte-li připojení DSL pro internet, bude pro správné nakonfigurování směrovače zapotřebí vaše uživatelské jméno/heslo od vašeho poskytovatele internetového připojení (ISP).

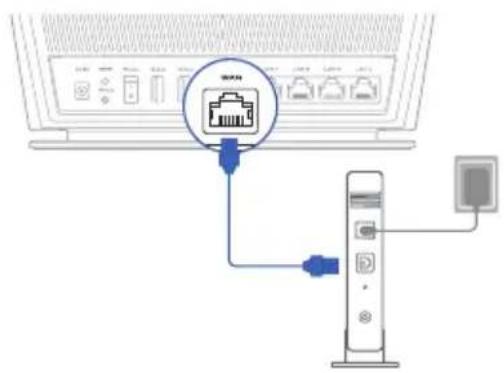

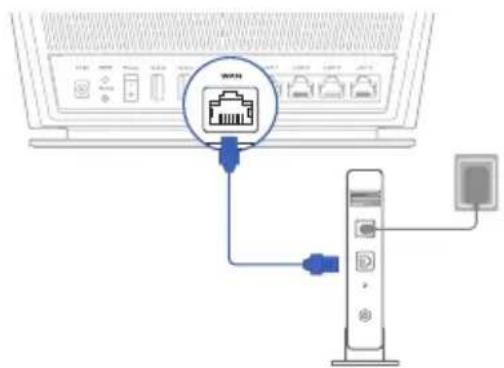

2. Připojte váš modem ke směrovači pomocí přiloženého síťového kabelu.
3. Zapněte napájení kabelového/DSL modemu.
4. Podle indikátorů LED na vaše kabelovém/DSL modemu zkontrolujte, zda připojení je aktivní.

Unplug

Nastavení zařízení RT-AX68U Nastavení zařízení RT-AX68U

RT-AX68U Ize nakonfigurovat prostřednictvím pevněho nebo bezdrátového připojení.

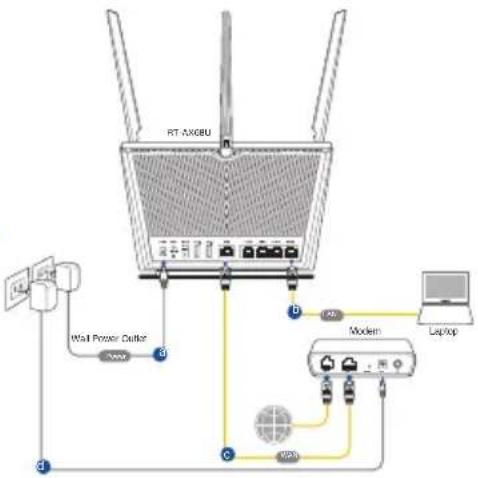

A. Drátové připojení
1. Připojte směrovač k elektrické zásuvce a zapněte napájení. Připojte síťový kabel od počítače k portu LAN na směrovači.
2. Po spuštění webového prohlížeče se automaticky spustí webové grafické uživatelské rozhraní. Pokud se nespustí automaticky, zadejte http://router.asus.com.

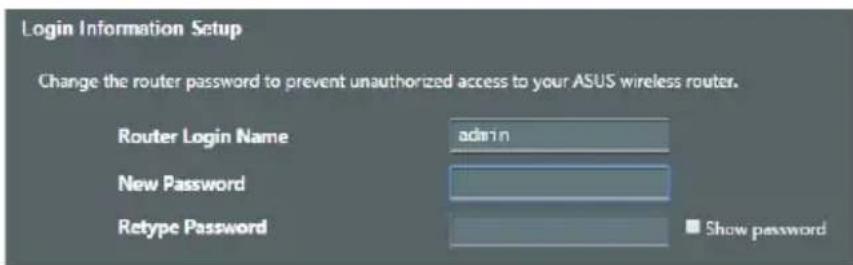

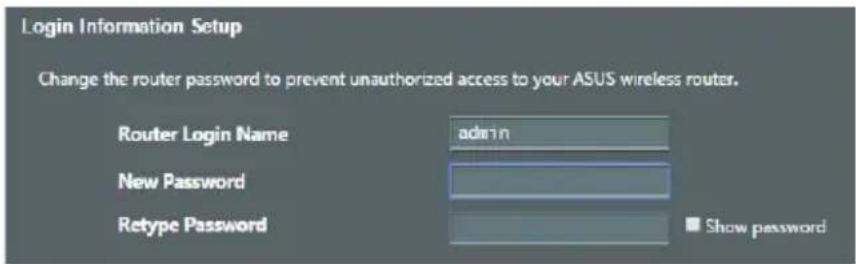

3. Nastavte heslo směrovače, aby se zabránilo neoprávněnému přístupu.

B. Bezdrátové připojení
1. Připojte směrovač k elektrické zásuvce a zapněte napájení.


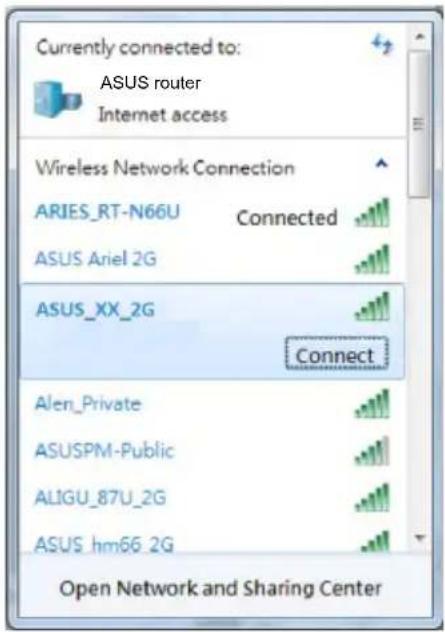

1. Připojte se k názvu sítě (SSID), který je uveden na štítku produktu na boční straně směrovače. Pro zvýšení zabezpečení sítě změňte na jedinečné SSID a vytvořte heslo.

Název sítě Wi-Fi (SSID) 2,4 G: ASUS_XX_2G

Název sítě Wi-Fi (SSID) 5 G: ASUS_XX_5G

* XX označuje poslední dvě číslice adresy MAC. Je uvedeno na štítku na zadní straně přístroje RT-AX68U.

1. K nastavení vašeho směrovače můžete zvolit webové grafické uživatelské rozhraní nebo aplikaci ASUS Router.

a. Nastavení přes webové grafické uživatelské rozhraní

- Po spuštění webového prohlížeče se automaticky spustí webové grafické uživatelské rozhraní. Pokud se nespustí automaticky, zadejte http://router.asus.com.

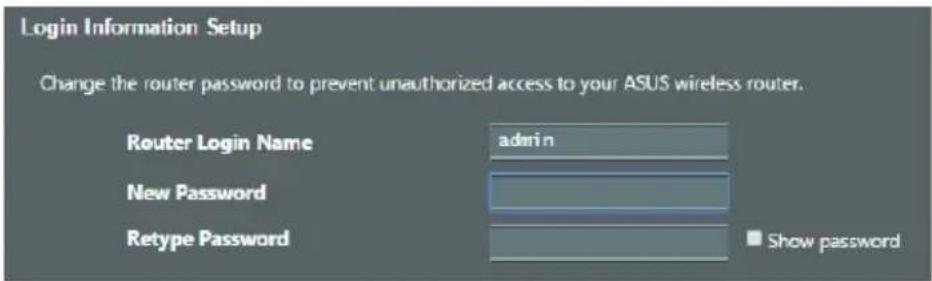

• Nastavte heslo směrovače, aby se zabránilo neoprávněnému přístupu.

b. Nastavení pomocí aplikace

Stáhněte si aplikaci ASUS Router pro nastavení vašeho směrovače z mobilních zařízení.

• Zapněte síť Wi-Fi v mobilních zařízeních a připojte se k vaší síti RT-AX68U.
• Dokončete nastavení podle pokynů aplikace ASUS Router.

ASUS Router

ASUS Router

Zapamatování nastavení bezdrátového směrovače

- Po dokončení nastavení směrovače si pamatujte nastavení vašeho bezdrátového připojení.

Název Routeru: Heslo:
2,4 GHz sítí SSID: Heslo:
5G Hz sítí SSID: Heslo:

FAQ (ODPOVĚDI NA ČASTÉ DOTAZY) FAQ (ODPOVĚDI NA ČASTÉ D

1. Kde lze najít další informace o tomto bezdrátovém směrovači?

• Server online s odpovědmi na časté dotazy: https://www.asus.com/support/faq
• Server technické podpory: https://www.asus.com/support
• Horká linka pro zákazníky: Viz Horká linka odborné pomoci v Doplňkové příručce
• Uživatelskou příručku najdete na https://www.asus.com/support

Pakkens indholdPakkens indhold

RT-AX68U AC adapter

√ RT-AX68U Adaptér striedavého p☑du
☑ Sietový kábel (RJ-45) Stručný návod na obsluhu

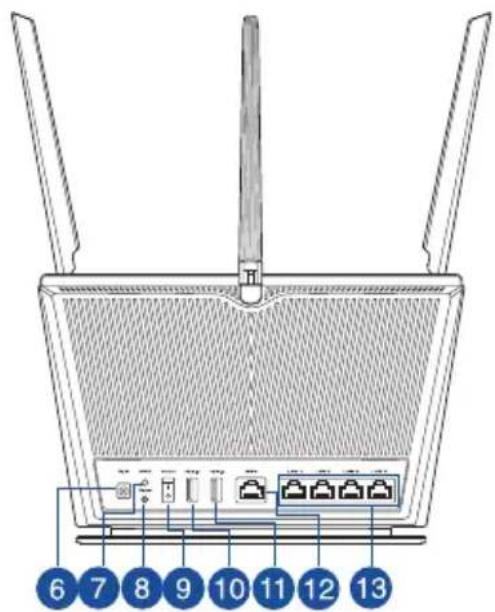

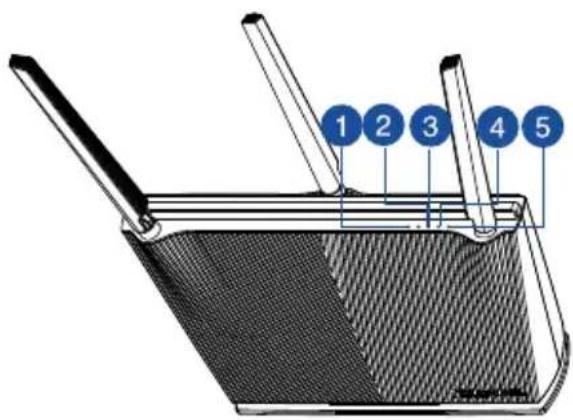

Stručný prehlad vášho zariadenia RT-AX68U Stručný prehlad vášho

1 2 3 4 5

6 7 8 9 10 11 12 13

1 LAN LED Tlačidlo na resetovanie	8
2 WAN (Internet) LED Napájania vypínač
3 LED indikátor pre 5 GHz Port USB 2.10
4 LED indikátor pre 2,4 GHz Port USB 13.0
5 LED indikátor napájania Tlačidlo WAN (Internet)
6 Port napájania (DCIN – vstup jednosmerného prúdu)	13 Porty LAN 1 ~ 4
7 Tlačidlo WPS

1. Odpojte napájací kábel/modem DSL. Ak je vybavený záložnou batériu, vyberte ju.

1. Modem pripojte k smerovaču pomocou dodaného sietového kábla.

A. Káblové pripojenie
1. Smerovač zapojte do elektrickej zásuvky a zapnite ho. Sieťový kábel z počítača zapojte do portu LAN v smerovači.
2. Po otvorení webového prehl'adávača sa automaticky načita webové grafické použivatel'ské rozhranie (GUI). Ak sa nenačita automaticky, zadajte adresu http://router.asus.com.

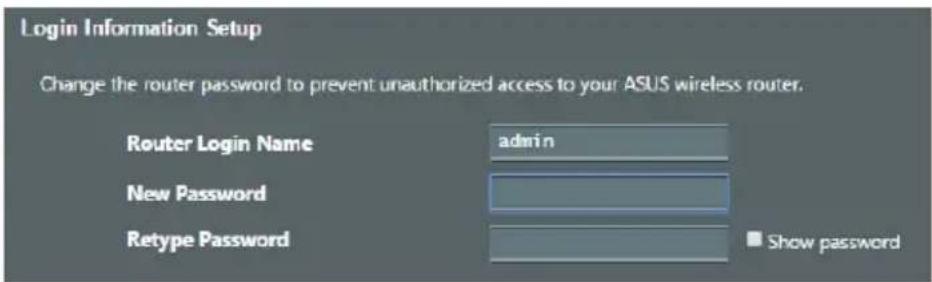

3. Nastavte heslo pre smerovač, aby sa zabránilo neoprávnenému prístupu.

• Po pripojení sa po otvorení webového prehl'adávača automaticky načita webové grafické používatel'ské rozhranie (GUI). Ak sa nenačita automaticky, zadajte adresu http://router.asus.com.
• Nastavte heslo pre smerovač, aby sa zabránilo neoprávnenému prístupu.

Často kladené otázky (FAQ) Často kladené otázky (FAQ)

1. Smerovač zapojte do elektrickej zásuvky a zapnite ho. Sieťový kábel z počítača zapojte do portu LAN v smerovači.
