KASUTUSJUHEND RTAX68U ASUS

RT-AX68U Vahelduvvooluadapte
Võrgukaabel (RJ-45) Lühijuhend

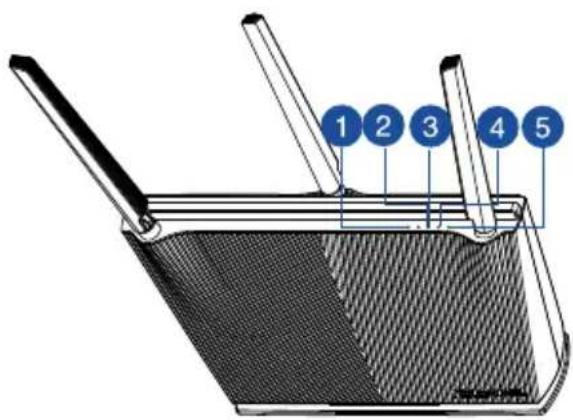

Kiire ülevaade ruuterile RT-AX68U Kiire ülevaade ruuterile RT-AX68

1 2 3 4 5

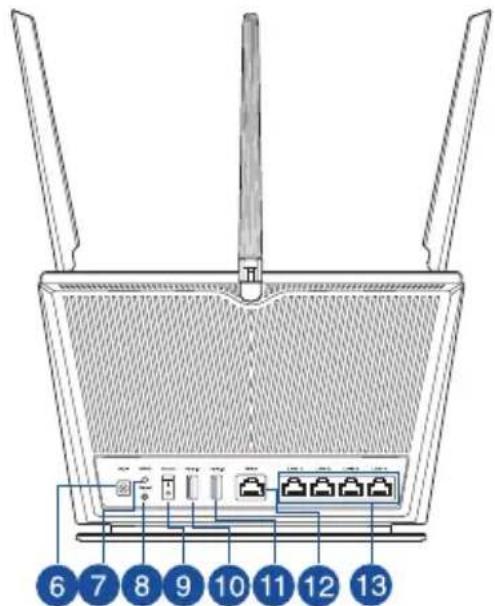

6 7 8 9 10 11 12 13

1 LAN LED Reset nupp	8
2 WAN-i LED indikaator(Internet) Toite üliti
3 5GHz LED indikaator USB 2.0 pordi	10
4 2,4GHz LED indikaator USB 3.0 pordi	11
5 Toite LED indikaator WAN (Internet) pordi
6 Toitepesa (DCIN) LAN 1~4 pordid	13
7 WPS nupp

Traadita ruuteri paigutamine Traadita ruuteri paigutamine

Traadita signaali parimaks edastuseks traadita ruuteri ja sellega ühendatud vörguseadmete vahel tehke järgmist:

• Paigutage traadita ruuter kesksesse kohta, et tagada vörguseadmetele maksimaalne traadita side levi ulatus.
• Hoidke seade eemal metalltõketest ja otsesest päikesevalgusest.
• Hoidke seade eemal 802.11g või 20MHz Wi-Fi seadmetest, 2,4GHz arvuti välisseadmetest, Bluetooth-seadmetest, juhtmeta telefonidest, transformaatoritest, suure jõudlusega mootoritest, fluorestsentsvalgusest, mikrolaineahjudest, külmikutest ja teistest tööstusseadmetest, et vältida signaali häiret või kadu.
• Värskendage süsteemi alati uusima püsivaraga. Külastage ASUS veebisaiti aadressil http://www.asus.com, et saada uusimaid püsivaravärskendusi.

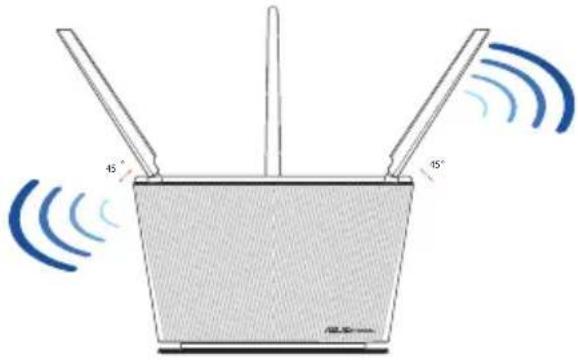

• Parima kvaliteediga traadita signaali tagamiseks paigutage neli mitte-eemaldatav antenni alltoodud joonisel näidatud viisil.

• Kasutage ainult seadmega kaasa antud toiteadapterit. Muude toiteadapterite kasutamine võib seadet kahjustada.
  • Tehnilised andmed:

Alalisvoolu (DC) toiteadapter DC	väljund: +19 V max vooluga 1,75 A
Kasutuskoha töötemperatuur 0~40 °C Hoiustamine 0~70 °C
Kasutuskoha niiskusesisaldus 50~90% Hoiustamine 20~90%

Teie modemi ettevalmistus Teie modemi ettevalmistus

1. Ühendage kaabel/DSL-modemi toitejuhe lahti. Kui see on varustatud akuga, eemaldage aku.

MÄRKUS: Kui te kasutate DSL Internetiühendust, vajate ruuteri korralikuks konfigureerimiseks oma kasutajanime/parooli, mille saate Interneti-teenuse pakkujalt.

Unplug

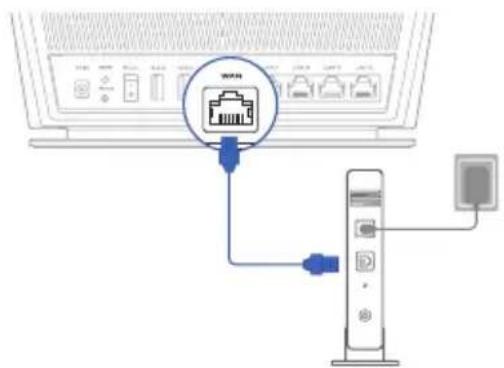

1. Ühendage oma modem ruuteriga, kasutades komplekti kuuluvat vörgukaablit.

1. Lülitage kaabel/DSL-modem sisse.

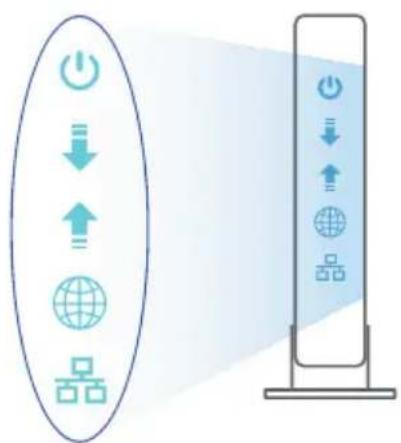

2. Vaadake kaabel/DSL-modemi LED indikaatoreid, et kontrollida, kas ühendus on aktiivne.

Ruuteri häälestamine Ruuteri häälestamine

Saate häälestada oma ruuter traadiga või traadita ühenduse kaudu.

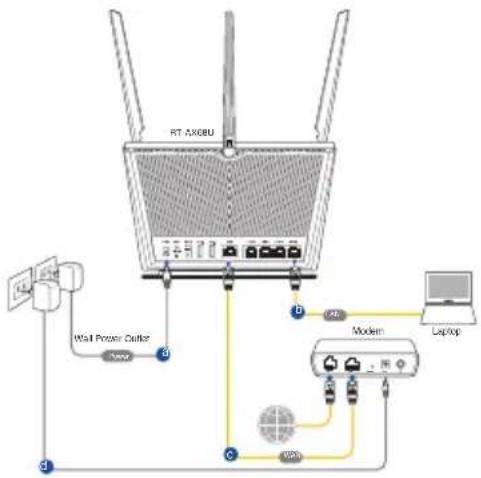

A. Traadiga ühendus
1. Ühendage ruuter toitevörku ja lülitage see sisse. Ühendage arvuti vörgukaabel ruuteri LAN-pordiga.

1. Veebipõhine graafiline kasutajaliides (web GUI) käivitub automaatselt, kui avate veebibrauseri. Kui see ei käivitu, sisestage http://router.asus.com.

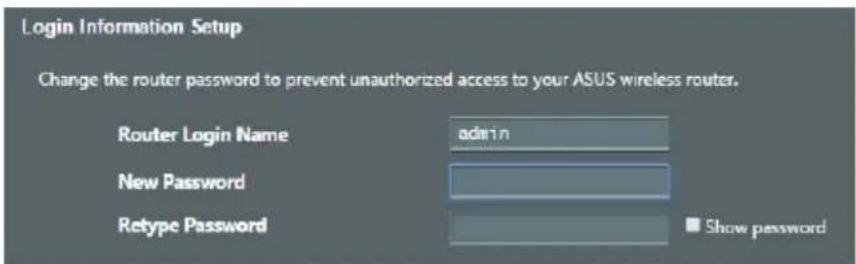

2. Määrake ruuterile parool, et takistada volitamata juurdepääsu.

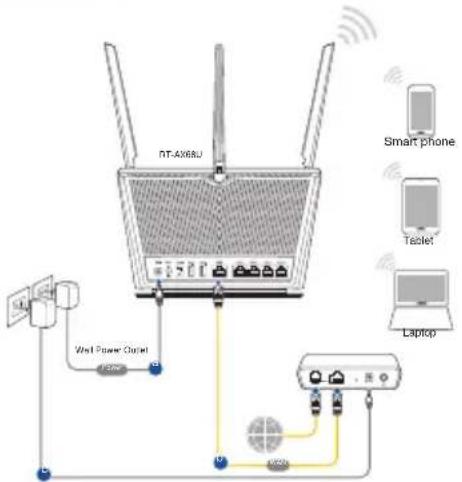

B. Traadita ühendus
1. Ühendage ruuter toitevörku ja lülitage see sisse.


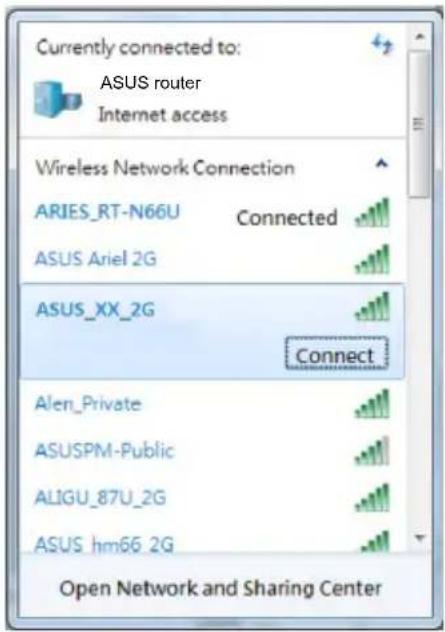

1. Looge ühendus võrguga, mille nimi (SSID) on toodud ruuteri tagaküljel asuval tootesildil. Võrgu turvalisuse suurendamiseks valige kordumatu SSID ja määrake parool.

* XX viitab MAC-aadressi kahele viimasele numbrile. Te leiate ruuteri tagaküljel asuvalt sildilt.

1. Ruuteri alghäälestamiseks võite valida graafilise kasutajaliidese (GUI) või ASUS-e ruuteri rakenduse.

a. Veebis saadaolev GUI

• Veebipõhine graafiline kasutajaliides (web GUI) käivitub automaatselt, kui avate veebibrauseri. Kui see ei käivitu, sisestage http://router.asus.com.

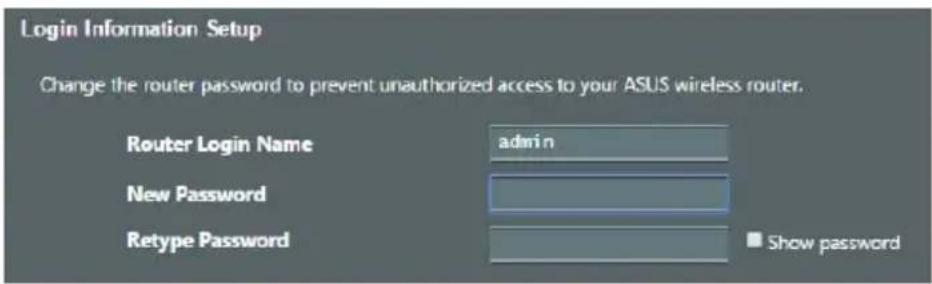

- Määrake ruuterile parool, et takistada volitamata juurdepääsu.

Laadige alla ASUS-e ruuteri rakendus, et häälestada ruuter läbi mobiilse seadme.

• Lülitage mobiilses seadmes Wi-Fi sisse ja ühendage RT-AX68U'i vörk.
  • Järgige ASUS-e ruuteri häälestusjuhiseid.

ASUS Router

ASUS Router

Traadita ruuteri sätete meeles pidamine

- Jätke meelde traadita võrgu sätted, kui ruuteri häälestamise lõpule viite.

Ruuteri nimi: Parool:
2,4 GHz võrgu SSID: Parool:
5 GHz võrgu SSID: Parool:

Korduma kippuvad küsimused (KKK) Korduma kippuvad küsimuse

1. Kust leida täiendavat teavet traadita ruuteri kohta?

2. KKK vörgus: https://www.asus.com/support/faq
   • Tehnilise toe leht: https://www.asus.com/support
   • Infoliin: Vt lisajuhendi jaotist Tugiliin.

• Võrgus loetava kasutujuhendi saate saidilt https://www.asus.com/support
