РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RTAX68U ASUS

Подготовка на модема Подготовка на модема

Настройка на RT-AX68U рутер

Комплект поставки Комплект поставки

☑ Беспроводной роутер RT-AX68U Блок питания
Сетевой кабель (RJ-45) Краткое руководство

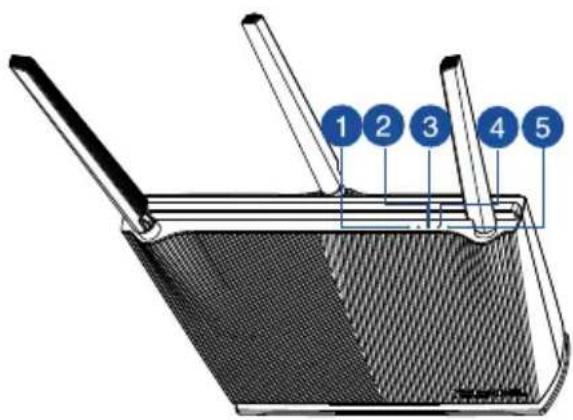

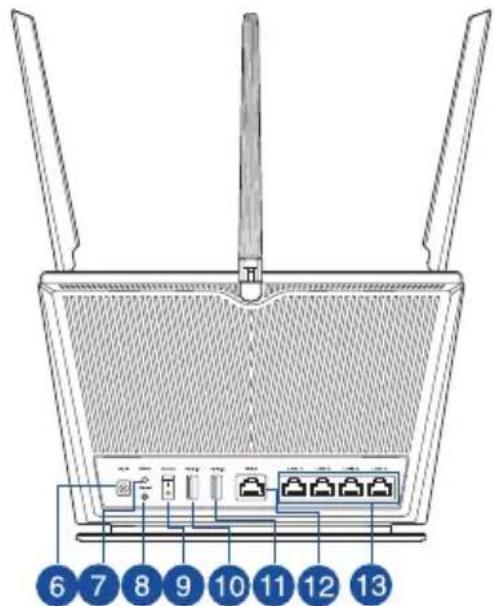

Быстрый обзор RT-АХ68У Быстрый обзор RT-АХ68U

1 2 3 4 5

6 7 8 9 10 11 12 13

1	Индикатор LAN КНОПКА СБРОСА	8
2	Индикатор WAN (Internet) Кнопка питания
3	Индикатор 5 ГГц Разъем USB 2.0	10
4	Индикатор 2.4 ГГц Разъем USB 3.0	11
5	Индикатор питания Порт WAN (Internet)
6	Разъем питания (DCIN) Порты LAN 1 ~ 43
7	Кнопка WPS

Расположение беспроводного роутера Расположение беспрово

Для улучшения беспроводной связи между роутером и беспроводными устройствами выполните следующее:

• Поместите беспроводной роутер в центре беспроводной сети для максимального покрытия.
• Поместите устройство подальше от металлических преград и прямых солнечных лучей.
• Для предотвращения помех поместите устройство подальше от устройств стандарта 802.11 или устройств, работающих на частоте 2.4 или 5ГГц, устройств Bluetooth, беспроводных телефонов, трансформаторов, мощных двигателей, флюоресцентных ламп, микроволновых лучей, холодильников и другого промышленного оборудования.
• Используйте последнюю прошивку. Для получения подробной информации о наличии свежей прошивки посетите сайт ASUS http://www.asus.com.

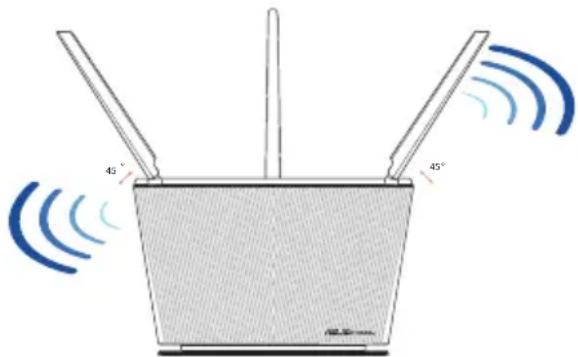

• Для обеспечения оптимального сигнала, расположите четыре несъемные антенны, как показано на рисунке ниже.

• Используйте только блок питания, поставляемый с устройством. При использовании других блоков питания устройство может быть повреждено.
• Спецификация:

Блок питания Выходная мощность: 19 В с током 1,75 А
Температура при работе 0~40°C Влажность при работе 0~70°C
Влажность при работе 50~90% Влажность при работе 20~90%

Подготовка модема Подготовка модема

1. Отключите кабельный / DSL модем. При наличии резервного аккумулятора, извлеките его.

ПРИМЕЧАНИЕ: При использовании подключения DSL Вам потребуется ввести имя пользователя / пароль от провайдера (ISP).

Unplug

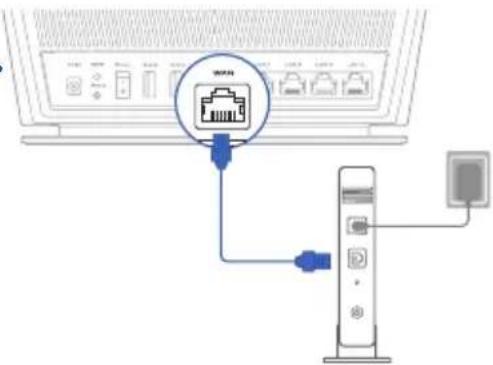

1. Подключите роутер к модему с помощью поставляемого в комплекте сетевого кабеля.

1. Включите кабельный / DSL модем.

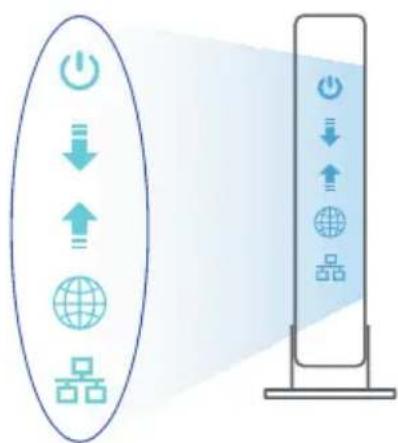

2. Убедитесь, что индикаторы кабельного / DSL модема светятся, означающее активность подключения.

НастройкаRT-АХ68У НастройкаRT-АХ68U

Роутер можно настроить через проводное или беспроводное подключение.

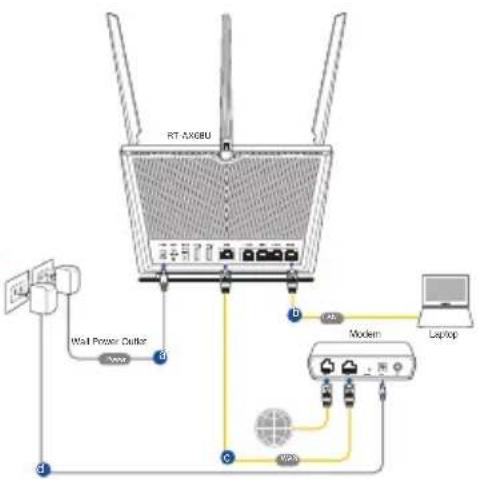

A. Проводное подключение

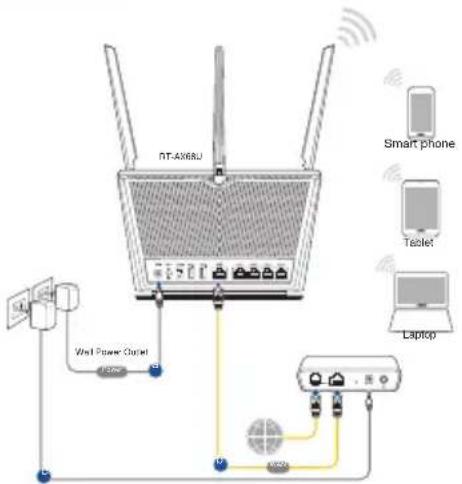

1. Подключите роутер к электрической розетке и включите его. С помощью сетевого кабеля подключите компьютер к LAN порту роутера.

1. Веб-интерфейс запускается автоматически при открытии браузера. Если он не запустился автоматически, введите http://router.asus.com.

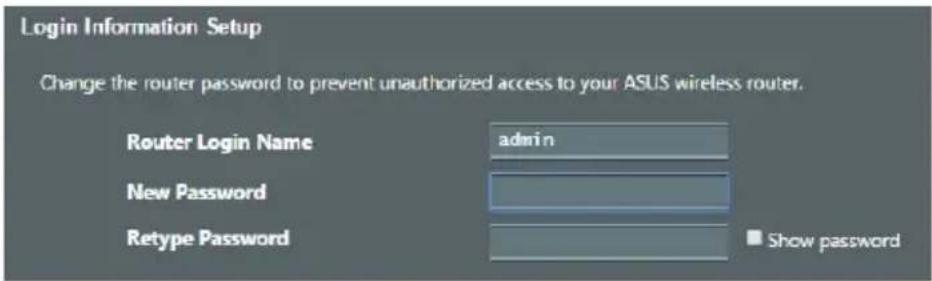

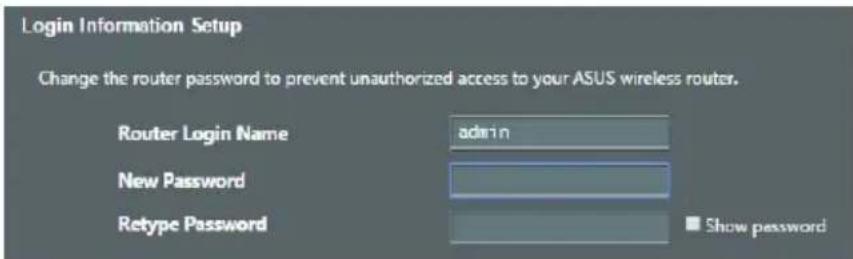

2. Задайте пароль роутера для предотвращения несанкционированного доступа.

В. Безпроводное подключение

1. Подключите роутер к электрической розетке и включите его.


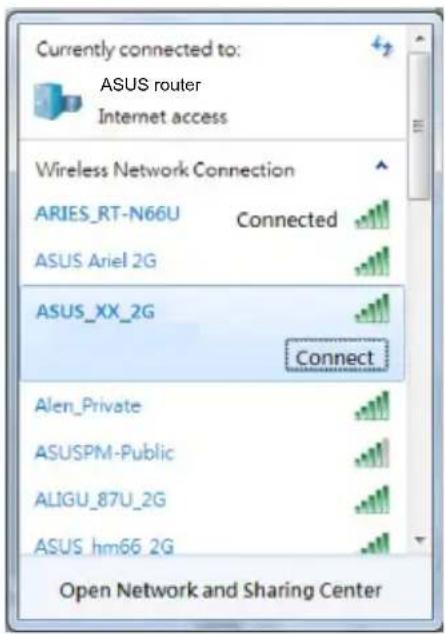

1. Подключитесь к сети (SSID), указанной на этикетке на задней стороне роутера. В целях безопасности смените SSID и назначьте пароль.

Имя беспроводной сети 2.4 ГГц (SSID):	ASUS_XX_2G
Имя беспроводной сети 5 ГГц (SSID):	ASUS_XX_5G

* XX относится к двум последним цифрам MAC-адреса диапазона 2,4 ГГц. Его можно найти на этикетке на задней панели роутера.

1. Для настройки роутера можно выбрать веб-интерфейс или приложение ASUS Router.

a. Настройка через веб-интерфейс

- После подключения, веб-интерфейс запускается автоматически при открытии браузера. Если он не запустился автоматически, введите http://router.asus.com.

- Задайте пароль роутера для предотвращения несанкционированного доступа.

b. Настройка через приложение

Скачайте приложение ASUS Router для настройки роутера с мобильные устройства.

• Включите Wi-Fi на мобильном устройстве и подключитесь к сети роутера.
• Следуйте инструкциям на экране для завершения процесса настройки.

ASUS Router

ASUS Router

Запоминание настроек беспроводного роутера

- Запомните параметры беспроводной сети после завершения настройки роутера.

Имя роутера: Пароль:
2.4 ГГц SSID: Пароль:
SSID для 5 ГГц : Пароль:

FAQFAQ

1. Где можно найти подробную информацию о беспроводном роутере?

• Онлайн FAQ: https://www.asus.com/support/faq
• Сайт технической поддержки: https://www.asus.com/support
• Горячая линия: Обратитесь к списку горячих линий в этом кратком руководстве
• Руководство пользователя можно скачать со страницы https://www.asus.com/support
