NÁVOD K OBSLUZE Levi One Lionelo

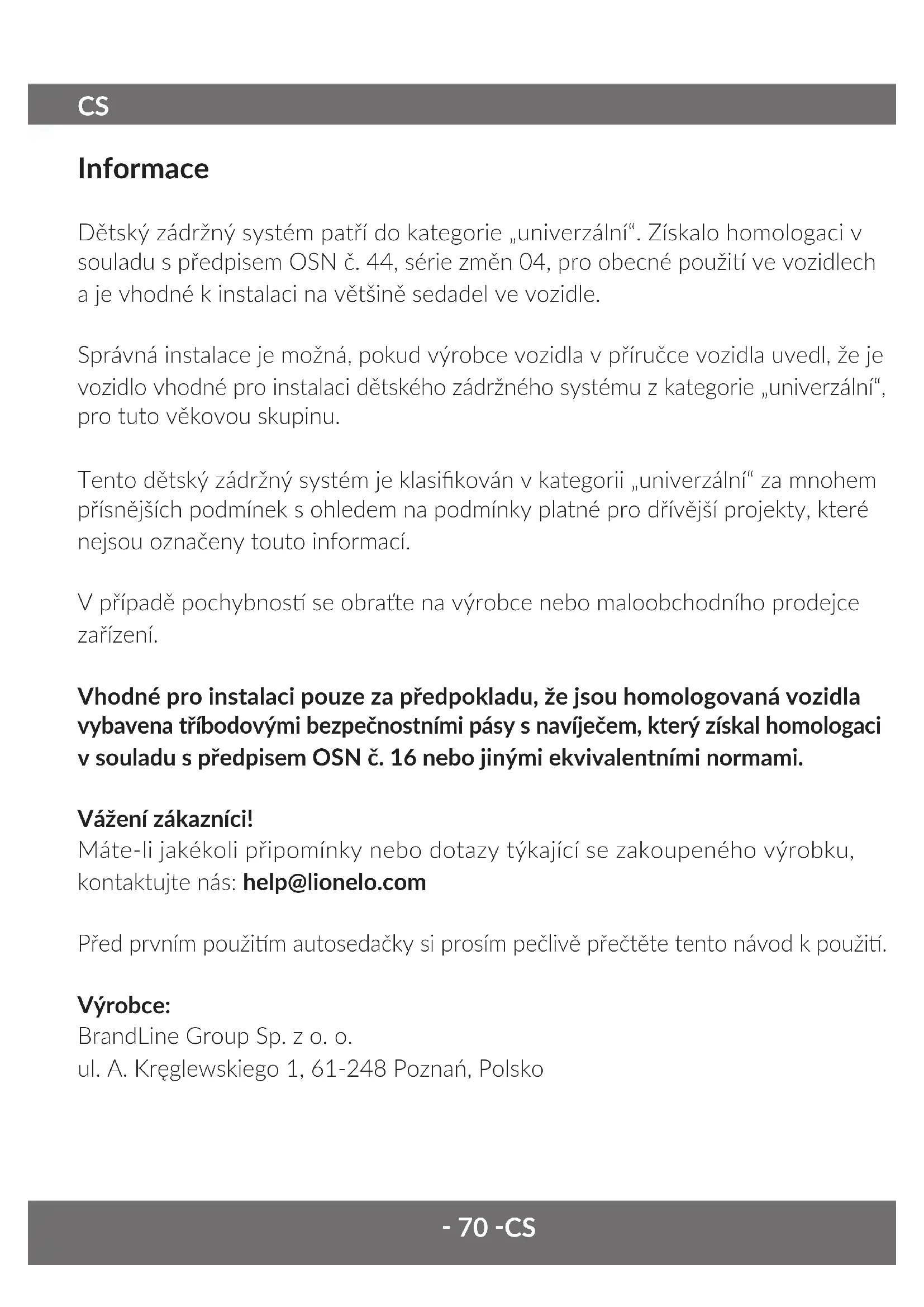

Dětský zádržný systém patří do kategorie „univerzální“. Získalo homologaci v souladu s předpisem OSN č. 44, série změn 04, pro obecné použití ve vozidlech a je vhodné k instalaci na většině sedadel ve vozidle.

Správná instalace je možná, pokud výrobce vozidla v příručce vozidla uvedl, že je vozidlo vhodné pro instalaci dětského zádržného systému z kategorie „univerzální“, pro tuto věkovou skupinu.

Tento dětský zádržný systém je klasifikován v kategorii „univerzální“ za mnohem přísnějších podmínek s ohledem na podmínky platné pro dřívější projekty, které nejsou označeny touto informací.

V případě pochybností se obratte na výrobce nebo maloobchodního prodejce zařízení.

Vhodné pro instalaci pouze za předpokladu, že jsou homologovaná vozidla vybavena tříbodovými bezpečnostními pásy s navíječem, který získal homologaci v souladu s předpisem OSN č. 16 nebo jinými ekvivalentními normami.

Vážení zákazníci!

Máte-li jakékoli připomínky nebo dotazy týkající se zakoupeného výrobku, kontaktujte nás: [e-mail]

Před prvním použitím autosedačky si prosím pečlivě přečtěte tento návod k použití.

Výrobce:

Před použitím si prosím přečtěte tento návod k obsluze a uschovejte jej. Pokyny Vám pomohou správně nainstalovat autosedačku. Nesprávná montáž může představovat riziko pro zdraví dítěte. Výrobce neodpovídá za případná nebezpečí způsobená nesprávnou montáží autosedačky.

Tato autosedačka je vhodná pro hmotnostní skupiny I, II a III, což znamená, že ji mohou používat děti s hmotností od 9 do 36 kg.

I. hmotnostní skupina: 9-18 kg,
II. hmotnostní skupina: 15-25 kg,
III. hmotnostní skupina: 22-36 kg.

• Tvrdé součásti a plastové části dětského zádržného systému musí být umístěny a instalovány takovým způsobem, aby za normálních podmínek používání vozidla nemohly být uvězněny posuvným sedadlem nebo dveřmi vozidla.
• Všechny pásy upevňující zádržný systém k vozidlu musí být napjaté, pásy přidržující dítě musí odpovídat postavě dítěte a nemohou být zkroucené.
• Ujistěte se, že jsou bederní pásy umístěny tak nízko, aby byla pánevní oblast pevně držena.
• Pokud bylo zařízení při nehodě vystaveno velkému zatížení, je nutné je vyměnit.
• Neprovádějte na autosedačce žádné úpravy ani neinstalujte žádné další prvky bez souhlasu příslušných úřadů. Aby byla zajištěna maximální bezpečnost dítěte, mělo by být zařízení připevněno a používáno v souladu s návodem v pokynech poskytnutých výrobcem.
• Plastové prvky této autosedačky se mohou na slunci zahřívat a způsobit popálení pokožky vašeho dítěte.
• Chraňte autosedačku před sluncem. V opačném případě může být autosedačka příliš horká pro pokožku Vašeho dítěte.
• Nikdy nenechávejte dítě bez dozoru v zádržném systému.
• Zavazadla a další předměty, které mohou v případě kolize způsobit zranění, by měly být řádně zajištěny.

• Nepoužívejte dětský zádržný systém bez čalounění. Výměna čalounění autosedačky na jiné, než je doporučeno výrobcem, není povolena, jelikož se jedná o nedílnou součást zařízení ovlivňující její fungování.

• Uschovejte si návod k použití autosedačky během používání zařízení. Uchovávejte jej ve vozidle, ve kterém je autosedačka nainstalována.

• Nepoužívejte žádné jiné nosné kontaktní body, než jsou body popsané v návodu a označené na dětském zádržném systému.
• Máte-li pochybnosti o poloze přezky bezpečnostního pásu pro dospělé vzhledem k hlavním nosním kontaktním bodům, obratte se na výrobce dětského zádržného zařízení.

Bezpečnost ve vozidle:

Aby byla během jízdy zajištěna maximální možná bezpečnost pro vás a vaše cestující, ujistěte se, že:

• Sklopné loketní opěrky jsou složené (svislá poloha).
• Jakékoli předměty, které by mohly při nárazu způsobit ve vozidle škody, jsou řádně zajištěny.
• Všichni cestující mají zapnuté bezpečnostní pásy.

Autosedačka je určena k montáži pouze na sedadlech vozidel namontovaných čelem ke směru jízdy. Autosedačka nesmí být montována na sedadlech namontovaných proti směru jízdy. Nacházejí se např. v dodávkách nebo minibusech.

Neinstalujte autosedačku na sedadla s dvoubodovými bezpečnostními pásy! (Viz obr. 1).

Viz obr. 2

Instalace na tomto místě je možná

Instalace na tomto místě je zakázána

Instalace na tomto místě je možná pouze tehdy, je-li deaktivován airbag

Instalace na tomto místě je možná pouze tehdy, je-li sedadlo vybaveno tříbodovými bezpečnostními pásy

Popis (obr. 3)

A. Opěrka hlavy

B. Opěradlo

C. Vedení ramenního pásu

D. Bezpečnostní pásy autosedačky

E. Ochranné polstrování pásů

F. Vedení bederního pásu

G. Přezka

H. Ochranné polstrováni pásů

I. Potah autosedačky

J. Tlačítko pro nastavení napnutí pásů

K. Redukční vložka

L. Nastavení napnutí pásů

M. Nastavení výšky opěrky hlavy

N. Otvory pro nastavení výšky pásů autosedačky

O. Vedení automobilových pásu

P. Konektor pásů autosedačky

Nastavení produktu

Pásy autosedačky

A. Výška pásů autosedačky

Děti ve skupině l (9-18 kg) musí být zapnuty bezpečnostní pásy autosedačky.

U ostatních skupin musí být tyto pásy demontovány.

Výška pásů autosedačky musí odpovídat výšce dítěte: viz obr. 4.

a - príliš nízko

b - príliš vysoko

c - odpovídající výška

1. Uvolněte pásy autosedačky (viz níže: Nastavení napnutí pásů).
2. Sundejte pásy z konektoru (P, obr. 5).
3. Vytáhněte pásy otvorem v opěradle a potahem autosedačky (N).
4. Upravte pásy na požadovanou výšku tak, že je znovu provléknete jedním ze tří otvorů v obložení a opěradle.
5. Koncovky pásů nasuňte na konektor (P).
6. Ujistěte se, že jsou pásy správně zasunuty do konektoru a nejsou překroucené.
   B. Nastavení napnutí pásů

Uvolnění bezpečnostních pásů: stiskněte nastavovací tlačítko (J) a zatáhněte za ramenní pásy (obr. 7).

Pro utažení bezpečnostních pásů: zatáhněte za nastavovací pás (L).

Upozornění! Ujistěte se, že bezpečnostní pásy těsně přiléhají k tělu dítěte a nejsou překroucené. Ujistěte se, že bederní pásy prochází nízko a chrání pánev dítěte.

Pásy by měly přiléhat k tělu dítěte, ale neměly by být příliš těsné a neměly by způsobovat nepohodlí.

C. Zapínání a rozepínání pásů

Před zapnutím dítěte bezpečnostními pásy autosedačky se ujistěte, že jsou pásy nastaveny na správnou výšku (viz výše: Výška pásů autosedačky).

1. Umístěte dítě v autosedačce.
2. Protáhněte ruce dítěte ramenními pásy.
3. Spojte ramenní pásy a zasuňte jejich konce do přezky (G). Slyšitelné „cvaknutí“ bude znamenat, že jsou bezpečnostní pásy správně zapnuty (obr. 9).
   Pro rozepnutí bezpečnostních pásů stiskněte červené tlačítko na přezce (G).

D. Demontáž pásů

Bezpečnostní pásy autosedačky je nutné odstranit u skupin II a III.

1. Uvolněte pásy autosedačky.
2. Sundejte pásy z konektoru (obr. 12).

3. Položte autosedačku. Protáhněte tři kovové háčky pásů otvory v korpusu (obr. 13b).

4. Zatáhněte za pásy směrem nahoru, abyste je odstranili (obr. 13c).

Montáž pásů probíhá v opačném pořadí.

Uložte pásy autosedačky na bezpečném místě.

Opěrka hlavy

Upravte výšku opěrky hlavy podle výšky dítěte (viz obr. 11).

A - Príliš vysoko

B - Příliš nízko

C - OK

Chcete-li změnit výšku opěrky hlavy, uchopte nastavovací páčku (M) a následně nastavte požadovanou výšku. Po dokončení procesu se ujistěte, že je opěrka hlavy řádně ukotvena ve své poloze, zkuste s ní pohnout nahoru a dolů.

Redukční vložka

Pokud bude dítě potřebovat v autosedačce více místa, vytáhněte redukční vložku.

Montáž

Skupina I Skupina II Skupina III
Dítě zajištěno bezpečnostními pásy autosedačky	Dítě zajištěno bezpečnostními pásy vozidla	Dítě zajištěno bezpečnostními pásy vozidla
Autosedačka s opěradlem	Autosedačka s opěradlem nebo bez (v závislosti na výšce dítěte)	Autosedačka bez opěradla (samotná základna)

Skupina I

Děti v této skupině musí být připoutány bezpečnostními pásy autosedačky.

1. Umístěte autosedačku na sedadle vozidla (obr. 6a).
2. Protáhněte přezku bezpečnostních pásů vozidla přes vodítko (O) do zadní části sedáku a následně vytáhněte dopředu přes druhé vedení (O) (viz obr. 6e, 6f).
3. Ujistěte se, že ramenní popruh neprochází vodítkem v opěrce hlavy (C) (obr. 6c, 6d).
4. Bederní pás musí procházet pod loketní opěrkou (obr. 6b).
5. Zapněte bezpečnostní pásy vozidla (obr. 6g).
6. Přitlačte autosedačku pevně ve směru k sedadlu vozidla.
7. Automobilové pásy, udržující autosedačku musí být napnuté. Zatáhněte za pásy a utáhněte je (obrázky 6h - 6j).
8. Umístěte dítě v autosedačce (obr. 6k) a zapněte jej 5bodovými bezpečnostními pásy (obr. 6l).

Pokud máte ohledně tohoto bodu jakékoli pochybnosti, obraťte se na výrobce zařízení.

Skupina II - montáž s opěradlem autosedačky

Děti v této skupině nemohou být připoutány bezpečnostními pásy autosedačky. Dítě musí být zajištěno 3bodovými bezpečnostními pásy vozidla.

1. Odstraňte bezpečnostní pásy autosedačky (viz: Pásy autosedačky - Demontáž pásů).

2. Umístěte autosedačku na sedadle vozidla. Přisuňte ji maximálně k opěradlu sedadla (obr. 14a).

3. Umístěte dítě do autosedačky (obr. 14b).

4. Vytáhněte bezpečnostní pás vozidla. Protáhněte: a. ramenní pás přes vedení v opěrce hlavy (obr. 14c), b. bederní pás pod loketní opěrkou autosedačky (obr. 14d).

5. Ujistěte se, že pásy nejsou překroucené (obr. 14e).

6. Zapněte bezpečnostní pásy vozidla (obr. 14f).

Skupiny II a III - montáž bez opěradla autosedačky

Pokud výška hlavy dítěte překročí opěrku hlavy (nastavenou na maximální výšku), opěradlo autosedačky by mělo být odstraněno.

1. Zatlačte opěradlo autosedačky ve směru znázorněném na obr. 15a.
2. Odepněte opěradlo autosedačky od základny (obr. 15b).
3. Umístěte základnu na sedadle automobilu (obr. 15c).
4. Posad'te dítě na základně autosedačky.
5. Vytáhněte bezpečnostní pás vozidla. Protáhněte jej přes loketní opěrky (obr. 16a a 16b).
6. Zapněte bezpečnostní pásy vozidla (obr. 16c).

Údržba a čištění

Potahy lze čistit v teplé vodě pomocí mýdla nebo jemného čisticího prostředku. Nesušte potah na slunci. Očistěte přezku, pásy autosedačky a plastové díly teplou vodou. Nepoužívejte žádné silné detergenty. Pokud produkt nepoužíváte, uchovávejte jej na tmavém a suchém místě, mimo dosah prímého slunečního světla.

Fotografie slouží pouze pro ilustraci, skutečný vzhled výrobků se může lišit od vzhledu uvedeného na fotografích.

Výrobek splňuje požadavky normy ECE R44.04

Információ

Podrobné záruční podmínky jsou k dispozici na webových stránkách:

Děkujeme vám za zakoupení zařízení naší značky
