INSTRUKCJA OBSŁUGI Levi One Lionelo

ul. A. Kręglewskiego 1, 61-248 Poznań, Poland

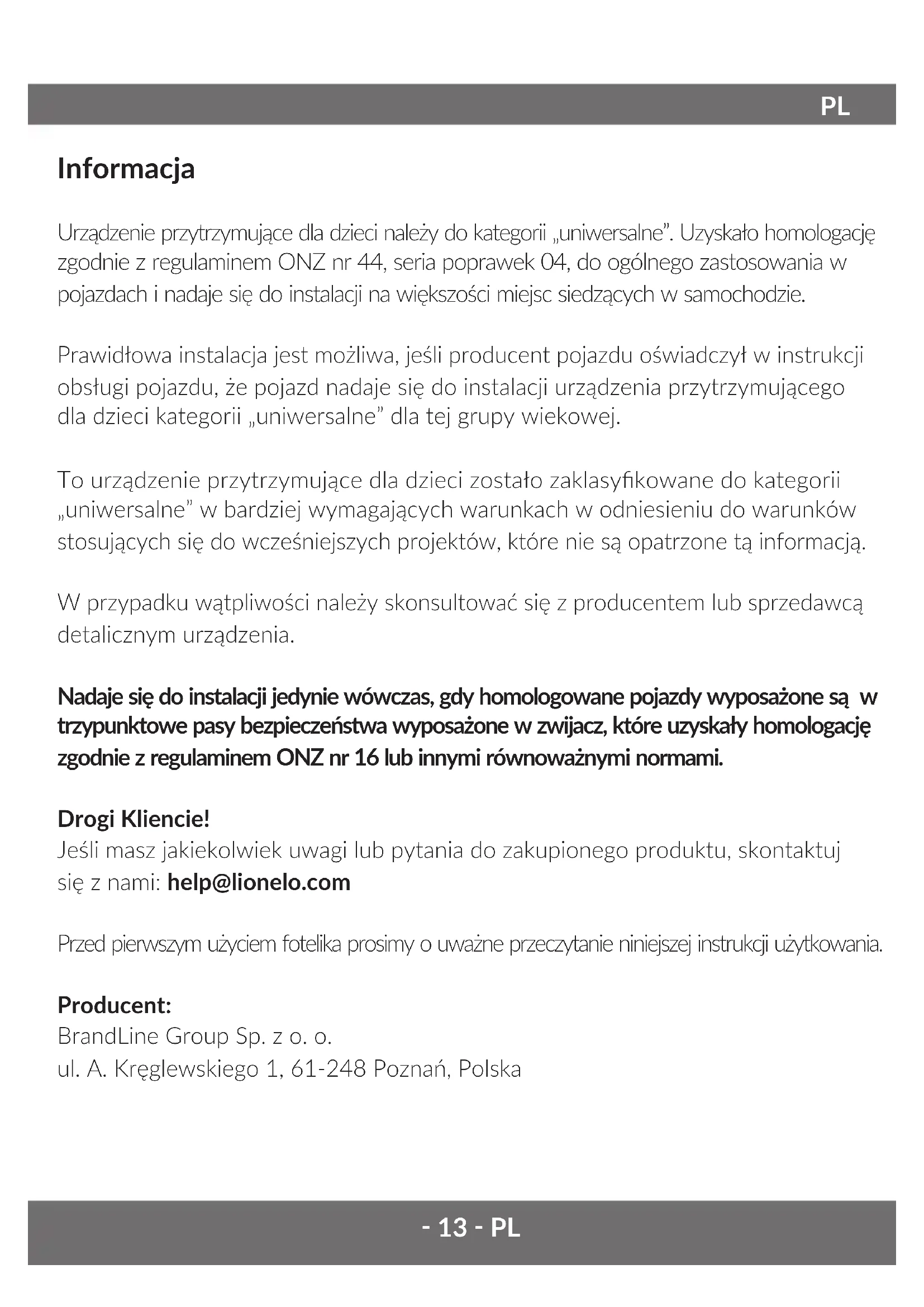

Important

Urządzenie przytrzymujące dla dzieci należy do kategorii „uniwersalne”. Uzyskało homologację zgodnie z regulaminem ONZ nr 44, seria poprawek 04, do ogólnego zastosowania w pojazdach i nadaje się do instalacji na większości miejsc siedzących w samochodzie.

Prawidłowa instalacja jest możliwa, jeśli producent pojazdu oświadczył w instrukcji obsługi pojazdu, że pojazd nadaje się do instalacji urządzenia przytrzymującego dla dzieci kategorii „uniwersalne” dla tej grupy wiekowej.

To urządzenie przytrzymujące dla dzieci zostało zaklasyfikowane do kategorii „uniwersalne” w bardziej wymagających warunkach w odniesieniu do warunków stosujących się do wcześniejszych projektów, które nie są opatrzone tą informacją.

W przypadku wątpliwości należy skonsultować się z producentem lub sprzedawcą detalicznym urządzenia.

Nadaje się do instalacji jedynie wówczas, gdy homologowane pojazdy wyposażone są w trzypunktowe pasy bezpieczeństwa wyposażone w zwijacz, które uzyskały homologację zgodnie z regulaminem ONZ nr 16 lub innymi równoważnymi normami.

Drogi Kliencie!

Jeśli masz jakiekolwiek uwagi lub pytania do zakupionego produktu, skontaktuj się z nami: [e-mail]

Przed pierwszym użyciem fotelika prosimy o uważne przeczytanie niniejszej instrukcji użytkowania.

Producent:

BrandLine Group Sp. z o. o.

ul. A. Kręglewskiego 1, 61-248 Poznań, Polska

Ważne informacje

Należy przeczytać tę instrukcję obsługi przed użyciem i zachować. Instrukcja pomoże prawidłowo zamontować fotelik. Nieprawidłowy montaż może stanowić zagrożenie dla zdrowia dziecka. Producent nie ponosi odpowiedzialności za ewentualne zagrożenia spowodowane niewłaściwym montażem fotelika.

Niniejszy fotelik przeznaczony jest dla grup wagowych I, II i III, co oznacza, że mogą z niego korzystać dzieci o wadze od 9 do 36 kg.

I grupa wagowa: 9-18 kg,

II grupa wagowa: 15-25 kg,

III grupa wagowa: 22-36 kg.

• Twarde elementy oraz plastikowe części urządzenia przytrzymującego dla dzieci należy umieścić i zainstalować w taki sposób, by w normalnych warunkach eksploatacji pojazdu nie mogły zostać uwięzione przez przesuwane siedzenie lub drzwi pojazdu.
• Wszelkie taśmy mocujące urządzenie przytrzymujące do pojazdu muszą być napięte, taśmy mocujące dziecko muszą być dopasowane do budowy jego ciała i nie mogą być poskręcane.
• Upewnij się, że taśmy biodrowe przebiegają nisko, tak aby miednica była mocno przytrzymywana.
• Jeżeli urządzenie zostało poddane gwałtownym obciążeniom podczas wypadku należy je wymienić.
• Nie należy dokonywać żadnych przeróbek w foteliku lub instalować żadnych dodatkowych elementów bez zgody właściwych organów. Aby zapewnić dziecku maksymalne bezpieczeństwo, sprzęt należy zamocować i użytkować zgodnie z zaleceniami w instrukcji dostarczonej przez producenta.
• Plastikowe elementy tego fotelika mogą nagrzewać się w słońcu i powodować oparzenia na skórze dziecka.
• Chron fotelik przed słońcem. W przeciwnym przypadku fotelik może być zbyt gorący dla skóry Twojego dziecka.
• Nigdy nie zostawiaj dziecka bez opieki w urządzeniu przytrzymującym.

• Bagaż i inne przedmioty mogące spowodować obrażenia ciała w przypadku zderzenia powinny być odpowiednio zabezpieczone.

• Nie powinno się używać urządzenia przytrzymującego dla dzieci bez tapicerki. Nie wolno zastępować tapicerki siedzenia innym niż zalecone przez producenta, gdyż stanowi ono integralną część urządzenia mająca wpływ na jego funkcjonowanie.

• Zachowaj instrukcję obsługi fotelika podczas użytkowania urządzenia. Trzymaj ją w aucie, w którym zainstalowany jest fotelik.
• Nie wolno używać innych nośnych punktów styczności niż te, opisane w instrukcji i oznaczone na urządzeniu przytrzymującym dla dzieci.
• Jeśli masz wątpliwości co do pozycji klamry pasów bezpieczeństwa dla dorosłych względem głównych nośnych punktów styczności, skontaktuj się z producentem urządzenia przytrzymującego dla dzieci.

Bezpieczeństwo w pojeździe:

Aby zapewnić jak największe bezpieczeństwo sobie i pasażerom w trakcie jazdy, upewnij się, że:

• Składane oparcia pod łokcie są złożone (pozycja pionowa).
• Wszelkie obiekty, które mogłyby spowodować uszkodzenia w samochodzie w sytuacji kolizji są odpowiednio zabezpieczone.
• Wszyscy pasażerowie mają zapięte pasy bezpieczeństwa.

Fotelik samochodowy jest przeznaczony do montażu wyłącznie na fotelach samochodowych zamontowanych przodem do kierunku jazdy. Fotelika nie wolno montować na fotelach / kanapach samochodowych zamontowanych tyłem do kierunku jazdy. Spotyka się je np. w vanach lub minibusach.

Nie instaluj fotelika na siedzeniach wyposażonych w dwupunktowe pasy bezpieczeństwa! (patrz: rys. 1).

Patrz: rys. 2

Instalacja w tym miejscu możliwa

Instalacja w tym miejscu zabroniona

Instalacja w tym miejscu możliwa tylko jeśli poduszka powietrzna jest uczona

Instalacja w tym miejscu możliwa tylko jeśli siedzenie wyposażone jest w trzypunktowe pasy bezpieczeństwa

Opis (rys. 3)

A. Zagłówek
B. Oparcie
C. Prowadnica pasa naramiennego
D. Pasy bezpieczeństwa fotelika
E. Poduszki ochronne na pasy
F. Prowadnica pasa biodrowego
G. Klamra
H. Poduszka ochronna pasów
I. Poszycie fotelika

J. Przycisk regulacji napięcia pasów
K. Wkładka redukcyjna
L. Regulator napięcia pasów
M. Regulator wysokości zagłówka
N. Otwory do regulacji wysokości pasów fotelika
O. Prowadnica pasów samochodowych
P. Złącze pasów fotelika

Regulacja produktu

Pasy fotelika

A. Wysokość pasów fotelika Dzieci z grupy I (9 - 18 kg) muszą być zapięte fotelikowymi pasami bezpieczeństwa. Dla innych grup pasy te muszą być zdemontowane.

Wysokość pasów fotelika musi być dopasowana do wzrostu dziecka: patrz rys. 4.

a - za nisko

b - za wysoko

c - odpowiednia wysokość

Wysokość pasów fotelika można ustawić na trzech pozycjach. Aby zmienić wysokość:

1. Poluzuj pasy fotelika (patrz niżej: Regulacja napięcia pasów).
2. Zdejmij pasy ze złącza (P, rys. 5).
3. Wyciągnij pasy poprzez otwór w oparciu oraz przez poszycie fotelika (N).
4. Ustaw pasy na pożadaną wysokość poprzez ponowne przełożenie ich przez jeden z trzech otworów w poszyciu i oparciu.
5. Wsuń końcówki pasów na złącze (P).
6. Upewnij się, że pasy włóżone są na złącze w sposób poprawny i nie są poskręcane.

B. Regulacja napięcia pasów

Aby poluzować pasy fotelika: wciśnij przycisk regulacji (J) i pociągnij za pasy naramienne (rys. 7).

Aby ścieśnić pasy fotelika: pociągnij za pas regulujący (L).

Uwaga! Upewnij się, że pasy fotelika przylegają ściśle do ciała dziecka i że nie są poskręcane. Upewnij się, że pasy biodrowe przebiegają nisko i chronią miednicę dziecka. Pasy powinny być ciasne względem ciała dziecka, nie powinny jednak być zbyt ciasne i wywoływać dyskomfortu.

C. Zapinanie i rozpinanie pasów

Zanim zapniesz dziecko pasami bezpieczeństwa fotelika, upewnij się że pasy ustawione są na poprawną wysokość (patrz wyżej: Wysokość pasów fotelika).

1. Umieść dziecko w foteliku.
2. Przełoż rączki dziecka przez pasy naramienne.
3. Połącz pasy naramienne i wsuń ich KOńce do klamry (G). Styszalne „kliknięcie” będzie oznaczało poprawne zapiȩcie pasów (rys. 9).

Aby rozpiąć pasy, wciśnij czerwony przycisk na klamrze (G).

D. Demontaż pasów

Pasy bezpieczeństwa fotelika należy zdemontować przy użytkowaniu dla grup II oraz III.

1. Poluzuj pasy fotelika.
2. Zsuń pasy ze złącza (rys. 12).
3. Położ fotelik. Przeciągnij trzy metalowe zaczepy na pasy przez otwory w korpusie (rys. 13b).
4. Pociągnij pasy w góre aby je zdemontować (rys. 13c).

Montaż pasów należy przeprowadzić w odwrotnej kolejności.

Schowaj pasy fotelika w bezpiecznym miejscu.

Zagłówek

Wysokość zagłówka należy dopasować do wysokości dziecka (patrz: rys. 11).

A - Zbyt wysoko

B - Zbyt nisko

C - OK

Aby zmienić wysokość zagłówka, chwyć za dźwignię regulacji (M) a następnie ustaw pożadaną wysokość. Po zakończonym procesie upewnij się, że zagłówek poprawnie zakotwiczył się w swojej pozycji, spróbuj nim poruszyć w górę i dół.

Wkładka redukcyjna

Jeśli dziecko będzie potrzebowało więcej miejsca w foteliku wyciągnij wkładkę redukcyjną.

Montaż

Grupa I Grupa II Grupa III
Dziecko zabezpieczone fotelikowymi pasami bezpieczeństwa	Dziecko zabezpieczone pasami bezpieczeństwa samochodu	Dziecko zabezpieczone pasami bezpieczeństwa samochodu
Fotelik z oparciem Fotelik	z oparciem lub bez (w zależności od wzrostu dziecka)	Fotelik bez oparcia (sama podstawa)

Grupa I

Dziecko z tej grupy musi być przypięte fotelikowymi pasami bezpieczeństwa.

1. Umieść fotelik na kanapie samochodu (rys. 6a).
2. Przeciągnij klamrę samochodowych pasów bezpieczeństwa przez prowadnicę (O) do tyłu siedziska, a następnie wyciągnij do przodu przez druga prowadnicę (O) (patrz: rys. 6e, 6f).
3. Upewnij się, że pas naramienny nie przechodzi przez prowadnicę w zagłówku (C) (rys. 6c, 6d).
4. Pas miednicowy musi przebiegać pod podłokietnikiem (rys. 6b).
5. Zapnij samochodowe pasy bezpieczeństwa (rys. 6g).
6. Dociśnij mocno fotelik w kierunku kanapy auta.
7. Pasy samochodowe, trzymające fotelik muszą być napięte. Pociągnij za pasy aby je ścieśnić (rysunki 6h – 6j).
8. Umieść dziecko w foteliku (rys. 6k) i zapnij je 5 – punktowymi pasami bezpieczeństwa (rys. 6l).

Jeżeli masz jakiekolwiek wątpliwości co do tego punktu, skontaktuj się z producentem urządzenia.

Grupa II - montaż z oparciem fotelika

Dziecko z tej grupy nie może być przypięte fotelikowymi pasami bezpieczeństwa. Dziecko należy zabezpieczyć 3 – punktowymi pasami bezpieczeństwa samochodu.

1. Zdemontuj fotelikowe pasy bezpieczeństwa (patrz: Pasy fotelika – Demontaż pasów).

2. Utóż fotelik na kanapie samochodu. Dosuń go maksymalnie do oparcia kanapy (rys. 14a).

3. Włóż dziecko do fotelika (rys. 14b).
4. Wyciągnij samochodowy pas bezpieczeństwa. Przeprowadź:

a. naramienny pas przez prowadnicę w zagłówku (rys. 14c),

b. pas miednicowy pod podłokietnikiem fotelika (rys. 14d).

1. Upewnij się, że pasy nie są poskręcane (rys. 14e).
2. Zapnij samochodowe pasy bezpieczeństwa (rys. 14f).

Grupy II i III - montaż bez oparcia fotelika

Jeżeli wysokość głowy dziecka wykracza poza zagłówek (ustawiony na maksymalnej wysokości) należy zdemontować oparcie fotelika.

1. Pchnij oparcie fotelika w kierunku wskazanym na rys. 15a.
2. Odepnij oparcie fotelika od bazy (rys. 15b).
3. Umieść bazę na kanapie auta (rys. 15c).
4. Wsadź dziecko na bazę fotelika.
5. Wyciągnij samochodowy pas bezpieczeństwa. Przeprowadź go przez podłokietniki (rys. 16a oraz 16b).
6. Zapnij samochodowe pasy bezpieczeństwa (rys. 16c).

Konserwacja i czyszczenie

Pokrycie może być czyszczone w ciepłej wodzie z użyciem mydła lub delikatnego detergentu. Nie susz pokrycia na słońcu. Klamrę, pasy fotelika oraz plastikowe elementy czyść ciepłą wodą. Nie używaj żadnych silnych detergentów. Jeśli produkt nie jest używany, należy przechowywać go w zaciemnionym, suchym miejscu, z dala od promieni słonecznych.

Zdjęcia mają charakter poglądowy, rzeczywisty wygląd produktów może różnić się od prezentowanego na zdjęciach.

Produkt spełnia wymagania normy ECE R44.04
