MANUALE UTENTE Levi One Lionelo

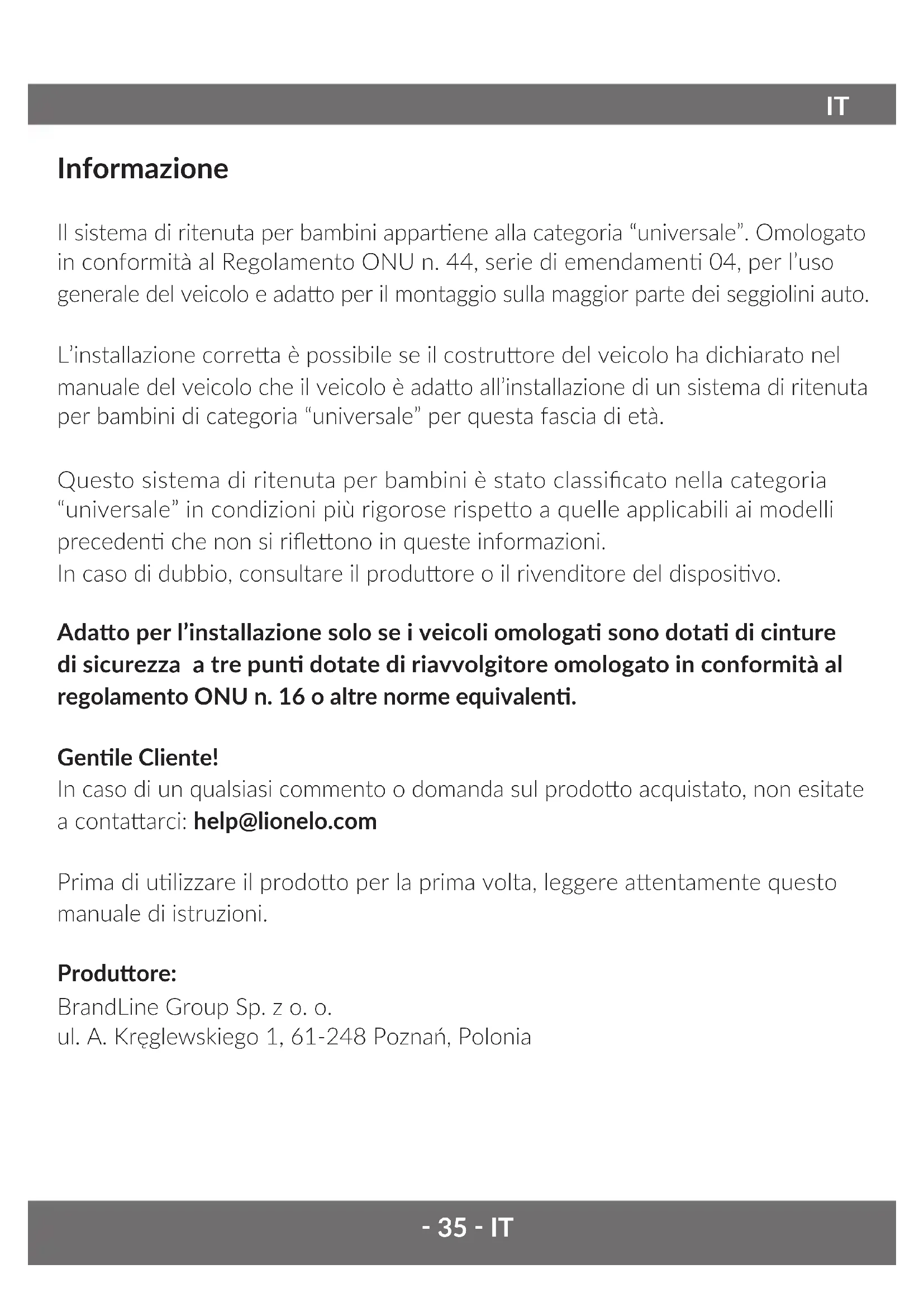

Il sistema di ritenuta per bambini appartiene alla categoria “universale”. Omologato in conformità al Regolamento ONU n. 44, serie di emendamenti 04, per l’uso generale del veicolo e adatto per il montaggio sulla maggior parte dei seggiolini auto.

L'installazione corretta è possibile se il costruttore del veicolo ha dichiarato nel manuale del veicolo che il veicolo è adatto all'installazione di un sistema di ritenuta per bambini di categoria "universale" per questa fascia di età.

Questo sistema di ritenuta per bambini è stato classificato nella categoria "universale" in condizioni più rigorose rispetto a quelle applicabili ai modelli precedenti che non si riflettono in queste informazioni.

In caso di dubbio, consultare il produttore o il rivenditore del dispositivo.

Adatto per l'installazione solo se i veicoli omologati sono dotati di cinture di sicurezza a tre punti dotate di riavvolgitore omologato in conformità al regolamento ONU n. 16 o altre norme equivalenti.

Gentile Cliente!

In caso di un qualsiasi commento o domanda sul prodotto acquistato, non esitate a contattarci: [e-mail]

Prima di utilizzare il prodotto per la prima volta, leggere attentamente questo manuale di istruzioni.

Produttore:

BrandLine Group Sp. z o. o.

Informazioni importanti

Prima dell'uso leggere e conservare il presente manuale. Questo manuale vi aiuterà a installare correttamente il seggiolino. Un'installazione impropria può mettere in pericolo la salute del bambino. Il produttore non è responsabile di eventuali pericoli causati da un'errata installazione del seggiolino.

Questo seggiolino è destinato ai gruppi di peso I, II e III, il che significa che i bambini di peso compreso tra 9 e 36 kg possono utilizzarlo.

I Gruppo di peso: 9-18 kg,

Il Gruppo di peso: 15-25 kg,

III Gruppo di peso: 22-36 kg.

• Gli elementi rigidi e le parti in plastica del dispositivo di ritenuta devono essere posizionati e installati in modo da non poter essere bloccati dal sedile o dalla porta mobile del veicolo durante il normale funzionamento del veicolo.
• Le cinture che fissano il dispositivo al veicolo devono essere tese, le cinture che fissano il bambino devono essere regolate in base alla corporatura del bambino e non devono essere attorcigliate.
• Accertarsi che le cinture addominali siano basse, in modo che il bacino sia ben stretto.
• Se il dispositivo è stato sottoposto a carichi pesanti durante un incidente, sostituirlo.
• Non apportare modifiche al sedile o installare componenti aggiuntivi senza l'approvazione delle autorità competenti. Per garantire la massima sicurezza per il vostro bambino, montate e utilizzate l'attrezzatura come raccomandato nelle istruzioni del produttore.
• Le parti in plastica di questo seggiolino possono riscaldarsi al sole e causare ustioni alla pelle del bambino.
• Proteggere il seggiolino dal sole. Altrimenti il seggiolino auto potrebbe essere troppo caldo per la pelle del bambino.
• Non lasciare mai il bambino incustodito in un sistema di ritenuta.
• Il bagaglio e gli altri oggetti che possono causare lesioni in caso di collisione devono essere adeguatamente fissati.
• Non utilizzare un sistema di ritenuta per bambini senza imbottitura. L'imbottitura del sedile non deve essere sostituita da altre imbottiture diverse da quelle

raccomandate dal costruttore, in quanto è parte integrante del sistema di ritenuta che ne pregiudica la funzione.

• Conservare il manuale d'uso del seggiolino quando si utilizza il dispositivo. Tenerlo nell'auto in cui è installato il seggiolino.
• Non utilizzare punti di contatto dei cuscinetti di carico diversi da quelli descritti nelle istruzioni e contrassegnati sul sistema di ritenuta per bambini.
• Se non si è sicuri della posizione della fibbia della cintura di sicurezza per adulti rispetto ai principali punti di contatto portanti, contattare il produttore del sistema di ritenuta per bambini.

Sicurezza nel veicolo:

Per garantire la massima sicurezza per voi stessi e per i vostri passeggeri durante la guida, assicuratevi di farlo:

• I braccioli pieghevoli sotto i gomiti sono ripiegati (posizione verticale).
• Tutti gli oggetti che potrebbero danneggiare il veicolo in caso di collisione sono adeguatamente protetti.
• Tutti i passeggeri devono avere le le cinture di sicurezza allacciate.

Il seggiolino è progettato per essere montato esclusivamente su sedili auto rivolti in avanti. Il seggiolino auto non deve essere installato su sedili/divani nell'auto installati all'indietro rispetto il senso di marcia. Si possono trovare, ad esempio, in furgoni o minibus.

Non installare il seggiolino sui sedili dotati di cinture di sicurezza a due punti! (vedi: fig. 1).

Vedi: fig. 2

L'installazione qui è possibile

Installazione qui è vietata

Installazione qui è possibile quando l'airbag è attivo

Installazione qui è possibile quando il sedile è dotato di cinture di sicurezza punti

Descrizione (fig. 3)

A. Poggiatesta
B. Schienale
C. Guida della cintura delle spalle
D. Cinture di sicurezza del seggiolino
E. Cuscini protettivi per le cinture
F. Guida della cintura addominale
G. Fibbia
H. Cuscino protettivo delle cinture
I. Imbottitura del seggiolino
J. Pulsante di regolazione della tensione delle cinture

K. Inserto di riduzione
L. Regolatore di renzione delle cinture
M. Regolatore dell'altezza del poggiatesta
N. Fori per la regolazione dell'altezza delle cinture del seggiolino
O. Guida delle cinture dell'auto
P. Connettore delle cinture del seggiolino

Regolazione del prodotto

Cinture del seggiolino

A. L'altezza delle cinture del seggiolino

I bambini del gruppo I (9 - 18 kg) devono essere allacciate con le cinture di sicurezza. Per gli altri gruppi queste cinture devono essere rimosse.

L'altezza delle cinture di sicurezza deve essere regolata in base all'altezza del bambino: vedi fig. 4.

a - troppo basso

b - troppo alto

c - altezza adeguata

L'altezza delle cinture di sicurezza può essere regolata in tre posizioni. Per cambiare l'altezza:

1. Allentare le cinture del seggiolino (vedi sotto: Regolazione della tensione della cintura).
2. Togliere le cinture dal connettore (P, fig. 5).
3. Estrarre le cinture dell'imbragatura attraverso l'apertura dello schienale e la fodera del sedile. (N).
4. Regolare le cinture all'altezza desiderata riposizionandole attraverso uno dei tre fori del corpo e dello schienale.
5. Infilare le estremità delle cinture nel connettore (P).
6. Accertarsi che le cinture sono messe correttamente nel connettore e non siano attorcigliate.

B. Regolazione della tensione delle cinture

Per allenatre le cinture del seggiolino: premere il pulsante di regolazione (J) e tirare le cinture delle spalle (fig. 7).

Per stringere le cinture del seggiolino: tirare la cintura di regolazione (L).

Nota! Accertarsi che le cinture di sicurezza si adattino perfettamente al corpo del bambino e non siano attorcigliate. Assicuratevi che le cinture addominali siano basse e proteggete il bacino del vostro bambino. Le cinture devono essere strette al corpo del bambino, ma non troppo strette o scomode.

C. Allacciamento e slacciamento delle cinture

Prima di allacciare le cinture di sicurezza del bambino, verificare che le cinture di sicurezza siano all'altezza corretta (vedi sopra: Altezza delle cinture di sicurezza).

1. Mettere il bambino nel seggiolino.
2. Portare le mani del bambino attraverso le cinture delle spalle.
3. Unire le cinture delle spalle e infilare le loro estremità nella fibbia (G). Un „click” indicherà l'allacciamento delle cinture (fig. 9).

Per slacciare le cinture, premere il pulsante rosso sulla fibbia (G).

D. Smontaggio delle cinture

Le cinture di sicurezza devono essere rimosse se utilizzate per i gruppi II e III.

1. Allentare le cinture del seggiolino.
2. Sfilare le cinture dal connettore (fig. 12).
3. Mettere il seggiolino. Trascinare i tre ganci metallici nella cintura attraverso i fori del corpo (fig. 13b).
4. Tirare le cinture verso l'alto per smontarle (fig. 13c).

L'installazione dei nastri deve essere eseguita in ordine inverso.

Nascondere le cinture di sicurezza in un luogo sicuro.

Poggiatesta

L'altezza del poggiatesta deve essere regolata in base all'altezza del bambino (vedi: fig. 11).

A - Troppo alto

B - Troppo basso

C - OK

Per modificare l'altezza del poggiatesta, tenere la leva di regolazione (M) e quindi

regolare l'altezza desiderata. Una volta che il processo è completo, assicurarsi che il poggiatesta sia correttamente ancorato nella sua posizione, provare a spostarlo su e giù.

Inserto di riduzione

Se il bambino ha bisogno di più spazio nel seggiolino, estrarre l'inserto di riduzione.

Montaggio

Gruppo I Gruppo II Gruppo III
Bambino protetto con le cinture di sicurezza	Bambino protetto con le cinture di sicurezza dell'auto	Bambino protetto con le cinture di sicurezza dell'auto
Seggiolino conschienale	Seggiolino conschienale o senza (in funzione dell'altezza del bambino)	Seggiolino senza schienale (solo la base)

Gruppo I

Un bambino di questo gruppo deve essere protetto con una cintura di sicurezza.

1. Posizionare il seggiolino sul divano dell'auto (fig. 6a).
2. Passare la fibbia della cintura di sicurezza attraverso la guida (O) verso la parte posteriore del sedile, quindi tirarla in avanti attraverso la seconda guida (O) (vedi: fig. 6e, 6f).
3. Accertarsi che la cintura delle spalle non passa attraverso la guida nel poggiatesta (C) (fig. 6c, 6d).
4. La cintura addominale deve scorrere sotto il bracciolo (fig. 6b).
5. Allacciare le cinture di sicurezza dell'auto (fig. 6g).
6. Spingere con fermezza il seggiolino verso il divano dell'auto.
7. Le cinture dell'auto che sorregono il seggiolino devono essere tese. Tirare le cinture per stringerle (figure 6h - 6j).
8. Posizionare il bambino nel seggiolino (fig. 6k) e allacciarlo con le cinture di sicurezza a 5 punti (fig. 6l).

In caso di dubbi su questo punto, si prega di contattare il produttore del dispositivo.

Gruppo II - montaggio con schienale del seggiolino

Un bambino di questo gruppo non deve essere allacciato con la cintura di sicurezza. Il bambino deve essere protetto con cinture di sicurezza per auto a 3 punti.

1. Smontare le cinture di sicurezza del seggiolino (vedi: Cinture del seggiolino - Smontaggio delle cinture).
2. Mettere il seggiolino sul divano dell'auto. Spostarlo al massimo allo schienale del divano (fig. 14a).
3. Mettere il bambino nel seggiolino (fig. 14b).
4. Estrarre la cintura di sicurezza dell'auto. Far passare:

a. la cintura delle spalle attraverso la guida nel poggiatesta (fig. 14c),

b. La cintura addominale sotto il bracciolo del seggiolino (fig. 14d).

1. Accertarsi che le cinture non siano attorcigliate (fig. 14e).

2. Allacciare le cinture di sicurezza della macchina (fig. 14f).

Gruppi II e III - montaggio senza schienale del seggiolino

Se l'altezza della testa del bambino supera il poggiatesta (regolato all'altezza massima), rimuovere lo schienale del seggiolino.

1. Spingere lo schienale del sedile nella direzione indicata nella fig. 15a.
2. Scollegare lo schienale del seggiolino dalla base (fig. 15b).
3. Posizionare la base sul divano dell'auto (fig. 15c).
4. Posizionare il bambino sulla base del seggiolino.
5. Estrarre la cintura di sicurezza della macchina. Portarlo attraverso i braccioli (fig. 16a e 16b).
6. Allacciare le cinture di sicurezza della macchina (fig. 16c).

Manutenzione e pulizia

L'imbottitura può essere pulito in acqua calda con sapone o detersivo neutro. Non asciugare l'imbottitura al sole. Pulire la fibbia, le cinture di sicurezza e le parti in plastica con acqua calda. Non utilizzare detergenti aggressivi. Quando non in uso, conservare il prodotto in un luogo buio e asciutto, lontano dalla luce diretta del sole.

Le foto sono solo a scopo illustrativo, l'aspetto effettivo dei prodotti può differire da quello presentato nelle immagini.

Il prodotto soddisfa i requisiti della norma ECE R44.04

Information

Le condizioni di garanzia dettagliate sono disponibili sul sito web:

Grazie per aver acquistato il nostro prodotto
