NÁVOD K OBSLUZE 122LK HUSQVARNA

CZ Návod k použití 377-397

SK Návod na obsluhu 398-419

HR Priručnik 420-440

RS Priručnik 441-462

BA Uputstvo o upotrebi 463-484

RO Instructiuni de utilizare 485-506

Varnostna oprema stroja

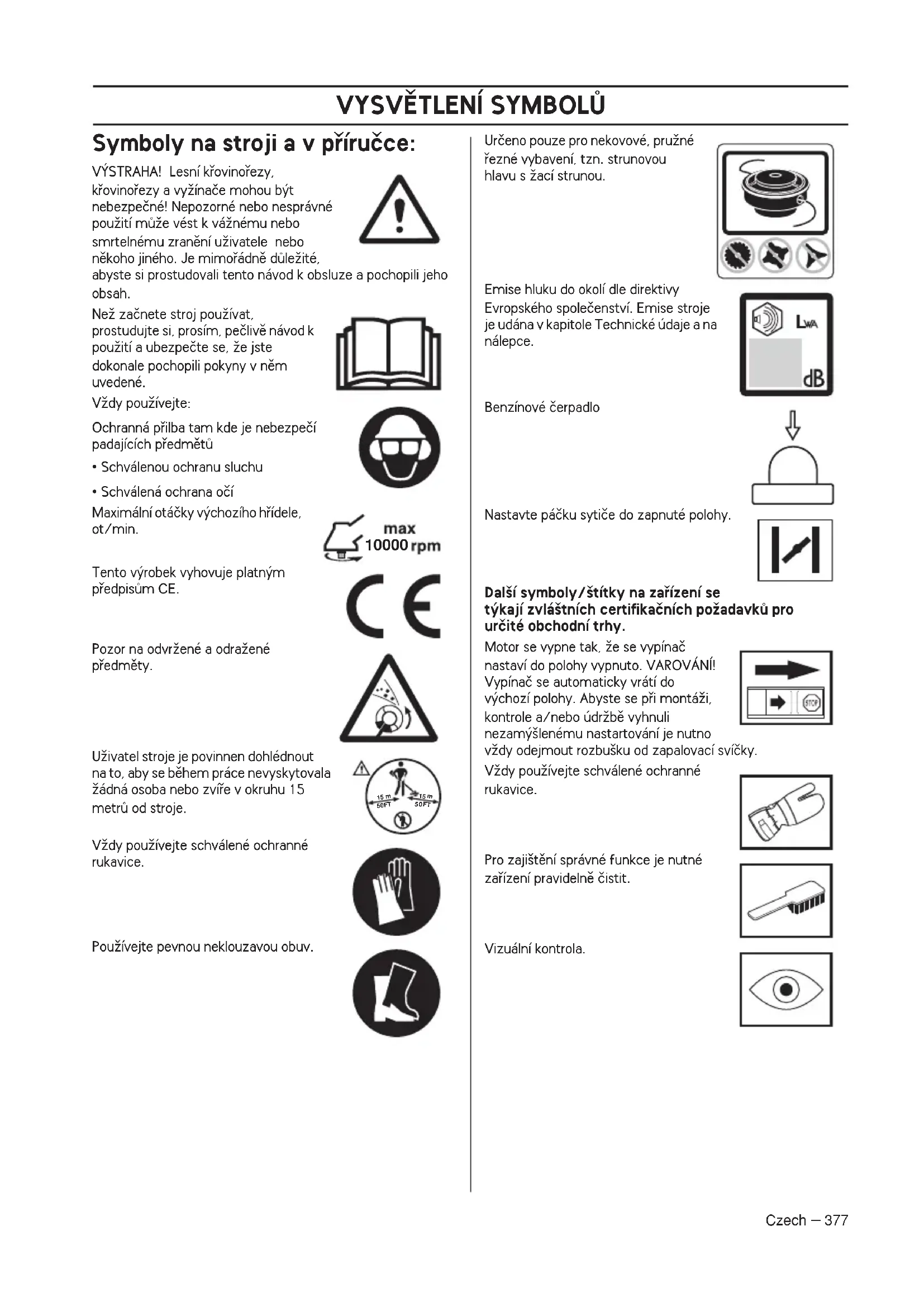

Symboly na stroji a v příručce:

VÝSTRAHA! Lesní křovinořezy, křovinořezy a vyžínače mohou být nebezpečné! Nepozorné nebo nesprávné použití může vést k vážnému nebo smrtelnému zranění uživatele nebo někoho jiného. Je mimořádně důležité, abyste si prostudovali tento návod k obslo obsah.

Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

Vždy používejte:

Ochranná přilba tam kde je nebezpečí padajících předmětů

• Schválenou ochranu sluchu
• Schválená ochrana očí

Maximální otáčky výchozího hřídele, ot/min.

Tento výrobek vyhovuje platným předpisům CE.

max 10000 rpm

Pozor na odvržené a odražené předměty.

Uživatel stroje je povinnen dohlédnout na to, aby se během práce nevyskytovala žádná osoba nebo zviře v okruhu 15 metrů od stroje.

Vždy používejte schválené ochranné rukavice.

Používejte pevnou neklouzavou obuv.

Určeno pouze pro nekovové, pružné řezné vybavení, tzn. strunovou hlavu s žací strunou.

Emise hluku do okolí dle direktivy Evropského společenství. Emise stroje je udána v kapitole Technické údaje a na nálepce.

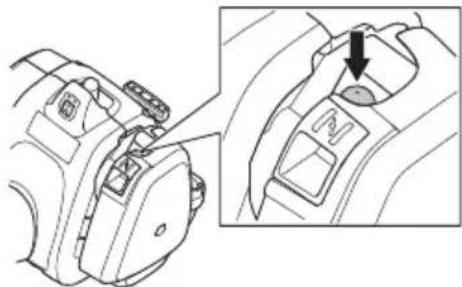

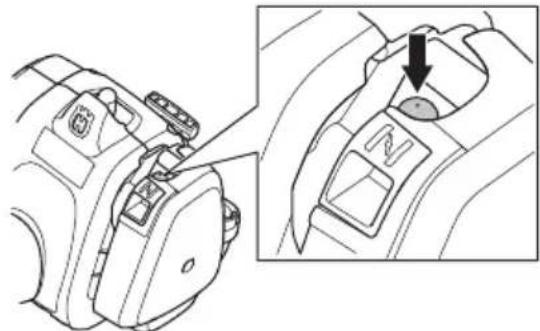

Benzínové čerpadlo

Nastavte páčku sytiče do zapnuté polohy.

Další symboly/štítky na zařízení se týkají zvláštních certifikačních požadavku pro určité obchodní trhy.

Motor se vypne tak, že se vypínač nastaví do polohy vypnuto. VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli nezamýšlenému nastartování je nutno vždy odejmout rozbušku od zapalovací svíčky.

Vždy používejte schválené ochranné rukavice.

Pro zajištění správné funkce je nutné zařízení pravidelně čistit.

Vizuální kontrola.

Vážený zákazníku,

Gratulujeme k vaší koupi výrobku firmy Husqvarna! Minulost firmy Husqvarna zasahuje až do roku 1689, kdy král Karl XI nechal na břehu potoka Husqvarna postavit továrnu na výrobu mušket. Umístění u potoka Husqvarna bylo logické, neboť byl potok používán k výrobě vodní síly a tím fungoval jako výrobna vodní síly. Během těch více než 300 let existence továrny Husqvarna v ní bylo vyráběno mnoho výrobků, od kamen na dřevo až k moderním kuchyňským spotřebičům, šicím strojům, jízdním kolům, motocyklům a jiné. V roce 1956 byla uvedena na trh první motorová sekačka na trávu, po ní následovala motorová pila v roce 1959 a to je v tomto oboru dnes firma Husqvarna působí.

Husqvarna je dnes jedním z nejpřednějších světových výrobců lesních a parkových výrobků s kvalitou a výkonností jako nejvyšší priorita. Obchodní ideou je vyvíjet, vyrábět a uvádět na trh motorem poháněné výrobky k práci v lese a parcích/zahradách a v oboru stavebním a inženýrských sítí. Cílem firmy Husqvarna je také být přední co do ergonomie, přijemného používání, bezpečnosti a úspory životního prostředí, proto jsme vyvinuli různé finesy ke zlepšení vyrobků v těchto oborech.

Jsme přesvědčeni o tom, že budete spokojeni a oceníte kvalitu a výkonnost našich výrobků po dlouhou dobu. Koupě některého z našich výrobků vám v případě potřeby dává přístup k profesionální pomoci ohledně oprav a servisu. Kdybyste zakoupili váš stroj jinde než u našich autorizovanych prodejců, zeptejte se jich na nejbližší autorizovanou servisní dílnu.

Doufáme, že budete s naším strojem spokojeni a že s ním budete pracovat nerozlučně po dlouhou dobu. Myslete na to, že tento návod k použití je cenný doklad. Tím, že budete sledovat jeho obsah (použití, servis, údržbu atd.), můžete značně prodloužit životnost stroje a jeho hodnotu při dalším prodeji. Budete–li váš stroj prodávat, pamatujte i na to, abyste předali novému vlastníkovi i návod k použití.

Děkujeme Vám, že vždy používáte výrobky Husqvarna!

Společnost Husqvarna AB se řídí strategií neustálého vývoje výrobku a proto si vyhrazuje právo měnit konstrukci a vzhled výrobků bez předchozího upozornění.

OBSAH

Obsah Před startováním nezapomínejte

VYSVĚTLENÍ SYMBOLŮ

Symboly na stroji a v příručce: 377

ÚVOD

Vážený zákazníku, 378

OBSAH

Obsah 379

CO JE CO?

Před startováním nezapomínejte na následující: ..... 379

Upozornění 381

Osobní ochranné pomůcky 381

Bezpečnostní vybavení stroje 382

Řezný mechanismus 384

MONTÁŽ

Montáž obloukového držadla 385

Montáž krytu strunové hlavy a strunové hlavy ...... 385

Montáž krytu strunové hlavy a strunové hlavy ...... 385

Montáža demontáž dvoudílné trubky hřídele ...... 386

MANIPULACE S PALIVEM

Bezpečnost při manipulaci s palivem 387

Palivo 387

Plnění paliva 388

Kontrola před startem 389

Startování a vypínání 389

PRACOVNÍ POSTUP

Obecné pracovní pokyny 390

ÚDRŽBA

Karburátor 392

Tlumič výfuku 392

Chladicí systém 393

Zapalovací svíčka 393

Dvoudílná trubka hřídele 393

Vzduchový filtr 393

Schema technické údržby 395

TECHNICKÉ ÚDAJE

Technické údaje 396

ES Prohlášení o shodě 397

na následující:

• Pečlivě si prostudujte návod k použití.
• Zkontrolujte, zda řezný mechanismus je správně upevněn a seřízen.

VÝSTRAHA! Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu. Proto vždy používejte schválenou ochranu sluchu.

VÝSTRAHA! Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

VÝSTRAHA! Lesní křovinořez, křovinořez a vyžínač použitý nesprávně nebo nepozorně se může stát nebezpečným nástrojem, který může způsobit vážné nebo i smrtelné zranění uživatele nebo někoho jiného. Je nesmírně důležité přecíst si a porozumět obsahu tohoto návodu k používání.

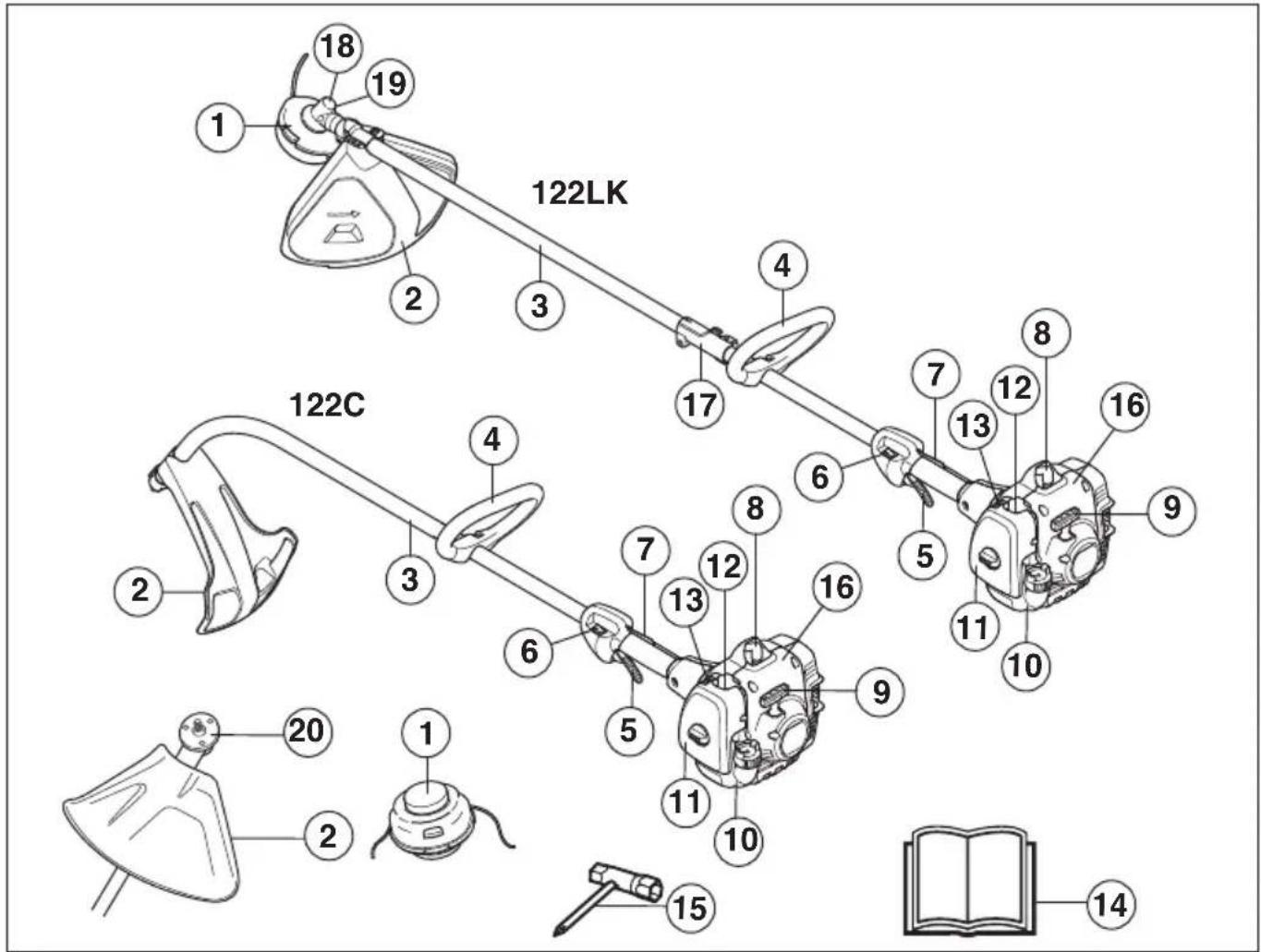

CO JE CO?

18 19 1 2 3 4 122LK 122C 2 3 4 6 7 8 9 10 11 12 13 14 15 16 17 18 20 1 2 11 12 13 14 15 16

Co je co na vyžínači?

1 Strunová hlava
2 Kryt řezného vybavení
3 Trubka hřídele
4 Obloukové držadlo
5 Páčka plynu
6 Stop spínač (vypínač zapalování)
7 Pojistka páčky plynu
8 Rozbuška a zapalovací svíčka
9 Startovací madlo
10 Palivová nádrž

11 Kryt vzduchového filtru
12 Benzínové čerpadlo.
13 Regláž sytiče
14 Návod k použití
15 Kombinovaný klíč
16 Starter
17 Spoj trubky hřídele
18 Kolmý ozubený převod
19 Plnění mazivem, kolmý ozubený převod
20 Hnaný kotouč (122LK)

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Upozornění

UPOZORNĚNÍ!

Stroj je určen výhradně k vyžínání trávy.

Jediným příslušenstvím, které se smí používat spolu s motorem jako zdroj pohonu, je řezné vybavení, doporučené v kapitole Technické údaje.

Použití může být upraveno národními nebo místními předpisy. Dodržujte příslušné předpisy.

Nikdy nepoužívejte stroj, jste-li unaveni, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.

Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.

Nikdy nepoužívejte stroj, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím.

Nikdy nepoužívejte stroj, který není zcela v pořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba.

Všechny ochranné kryty a rukojeti musí být před zahájením práce upevněny. Ujistěte se, že koncovka zapalovacího kabelu a zapalovací kabel jsou neporušené, aby se zabránilo nebezpečí úrazu elektrickým proudem.

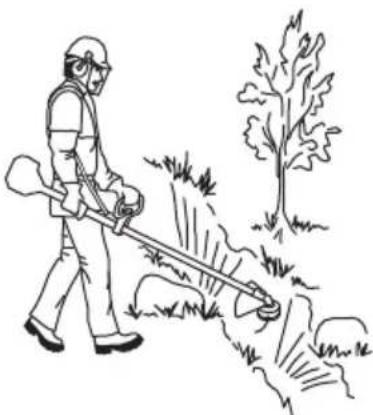

Uživatel stroje je povinen dohlédnout na to, aby se během práce nevyskytovala v okruhu 15 m žádná osoba nebo zviře. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 m.

Před použitím stroje provedte celkovou kontrolu (viz plán údržby).

VÝSTRAHA! Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného či smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje.

VÝSTRAHA! Spouštění motoru v uzavřeném nebo špatně větraném prostoru může způsobit smrt udušením nebo otravou oxidem uhelnatým.

VÝSTRAHA! Nenechte nikdy děti používat stroj nebo se zdržovat v jeho blízkosti. Jelikož je stroj vybaven vypínačem se zpětným pérováním a k jeho nastartování je třeba nízká rychlost a malý tlak na startovací rukověť mohou i děti za určitých okolností mít tu sílu, které je třeba k nastartování stroje. Tím může dojít k nebezpečí vážného úrazu. Proto vždy sejměte rozbušku není-li stroj pod dohledem.

Osobní ochranné pomůcky

UPOZORNĚNÍ!

Při nesprávném nebo neopatrném použití se vyžínač trávy může stát nebezpečným nástrojem a může obsluze nebo dalším osobám způsobit závažná nebo smrtelná poranění. Je mimořádně důležité, abyste si prostudovali tento návod k obsluze a pochopili jeho obsah.

Při každém použití stroje je nutné používat schválené osobní ochranné pomůcky. Osobní ochranné pomůcky nemohou vyloučit nebezpečí úrazu, ale sníží míru poranění v případě, že dojde k nehodě. Požádejte svého prodejce o pomoc při výběru správného vybavení.

VÝSTRAHA! Je nutné dát vždy pozor na výstražné signály nebo volání, používáte-li ochranu sluchu. Sejměte vždy ochranu sluchu ihned po zastavení motoru.

OCHRANNÁ PŘILBA

Ochranná přilba tam kde je nebezpečí padajících předmětů

OCHRANA SLUCHU

Použijte ochranu sluchu s dostatečným tlumicím účinkem.

OCHRANA OČÍ

Použijte vždy schválenou ochranu očí. Použijete-li vizír je nutno použít i schválené ochranné brýle. Schválené ochranné brýle jsou takové, které odpovídají standardu ANSI Z87.1 pro USA nebo EN 166 pro státy EU.

V případě potřeby použijte rukavice, např. při montáži řezného vybavení.

PRACOVNÍ OBUV

Používejte pevnou neklouzavou obuv.

PRACOVNÍ ODĚV

Používejte oděv z pevné látky a vyhněte se přilíš volným částem oděvu, které mohou být zachyceny křovinami nebo větvemi. Používejte vždy dlouhé silné kalhoty. Nepoužívejte šperky, krátké kalhoty nebo sandály a nepracujte bosi. Upravte si účes tak, aby vám vlasy nevisely pod ramena.

LÉKÁRNIČKA PRVNÍ POMOCI

Vždy mějte po ruce soupravu pro poskytování první pomoci.

Bezpečnostní vybavení stroje

Tato část popisuje bezpečnostní vybavení stroje, jeho účel a způsob, kterým by se měla provádět kontrola a údržba, aby byla zajištěna jeho správná funkce. Pokud chcete zjistit, kde je toto vybavení na stroji umístěno, prostudujte si část Co je co?

Životnost stroje se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba stroje neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližší servisní dílnu.

UPOZORNĚNÍ!

Servis a opravy stroje vyžadují speciální odborné školení. To platí zejména pro bezpečnostní vybavení stroje. V případě, že by stroj nevyhověl při některé z niže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

VÝSTRAHA! Nikdy nepoužívejte stroj, jehož bezpečnostní vybavení je poškozené! Kontrolu a údržbu bezpečnostního vybavení stroje je nutno provádět podle postupů uvedených v této části textu. V prípadě, že by stroj nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

VÝSTRAHA! Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obratte se na svého lékaře. Mezi tyto příznaky může patřit znecitlivění některých částí těla, ztráta citu v rukou, brnění, píchání, bolest, ztráta síly, změna barvy nebo stavu kůže. Tyto příznaky se normálně objevují na prstech, rukou a zápěstích. Riziko se může zvýšit při nízkých teplotách.

Pojistka páčky plynu má za účel zabránit neúmyslnému přidání plynu. Po stisknutí pojistky (A) (např. když uchopíte rukojeť) se uvolní páčka plynu (B). Když rukojeť pustíte, páčka plynu i pojistka páčky plynu se vrátí do původní polohy. Tento pohyb je zajištován dvěma nezávislými vratnými pružinami. Toto uspořádání zabezpečí, že se páčka plynu automaticky zajistí v poloze, při které běží motor ve volnoběžných otáčkách.

A B

Zkontrolujte, zda při uvolnění pojistky páčky plynu zapadne páčka plynu do polohy, při které je motor ve volnoběžných otáčkách.

Stiskněte pojistku páčky plynu a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.

Zkontrolujte, zda se páčka plynu a její pojistka volně pohybují a zda jejich vratné pružiny fungují správně.

Viz pokyny pod rubrikou Start. Nastartujte stroj a dejte plný plyn. Uvolněte regláž plynu a přesvědčte se o tom, že se řezné vybavení zastavilo a stojí v klidu. Pokud se po převedení regláže plynu do polohy volnoběhu řezné vybavení nadále otáčí, je nutné prověřit seřizení chodu na volnoběh na karburátoru. Viz pokyny pod rubrikou Technická údržba.

Stop spínač (vypínač zapalování)

Pomocí vypínače zapalování se vypíná motor.

Nastartujte motor a zkontrolujte, zda se motor zastaví při přesunutí vypínače zapalování do vypnuté polohy.

Kryt řezného vybavení

Účelem tohoto krytu je zamezit odlétávání odhozených předmětů směrem k uživateli. Kryt zabráni také přímému kontaktu uživatele s řezným vybavením.

Zkontrolujte, zda kryt není poškozen ani nemá trhlinky. Byl-li kryt vystaven úderu nebo má trhlinky je nutno jej vyměnit.

Používejte vždy pouze doporučený kryt k danému reznému vybavení. Viz kapitolu Technické údaje.

VÝSTRAHA! Za žádných podmínek nepracujte se strojem, pokud není řezné vybavení opatřeno schváleným bezpečnostním krytem. Viz kapitolu Technické údaje. Používání nesprávného nebo vadného krytu může způsobit vážné zranění.

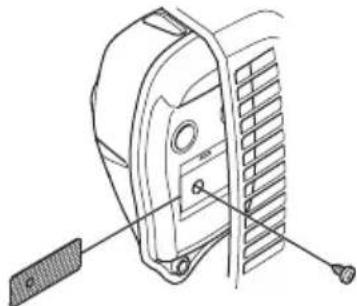

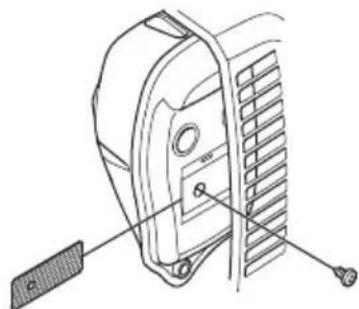

Tlumič výfuku

VÝSTRAHA! Stroj nepoužívejte v uzavřených prostorách nebo v prostorách bez odpovídajícího větrání. Výfukové plyny obsahují oxid uhelnatý, což je bezbarvý, jedovatý a velmi nebezpečný plyn.

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od uživatele. Tlumič zvuku s katalyzátorem slouží navíc ještě ke snížení obsahu škodlivin ve výfukových plynech.

V zemích s teplým a suchým podnebím je nebezpečí vzniku požáru zvýšeno. Z toho důvodu opatřujeme některé tlumiče zvuku lapačem jisker v podobě sítky. Zkontrolujte, zdali je tlumič zvuku na vašem stroji vybaven takovou sítkou.

U tlumičů výfuku je velmi důležité, aby se uživatel řídil pokyny pro kontrolu a údržbu stroje.

Nikdy nepoužívejte stroj, který má poškozený tlumič výfuku.

Pravidelně kontrolujte, zda je tlumič výfuku bezpečně upevněn k zařízení.

Pokud je tlumič výfuku na stroji vybaven lapačem jisker, musí se sítko lapače pravidelně čistit. Ucpané sítko lapače

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

způsobuje přehřátí motoru a může vést k vážnému poškození stroje.

VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dejte pozor na nebezpečí požáru!

VÝSTRAHA! Vnitřní prostor tlumiče výfuku obsahuje chemikálie, které mohou způsobit rakovinu. Věprípadě poškození tlumiče výfuku se vyvarujte se kontaktu sětěmito částmi.

VÝSTRAHA! Mějte na mysli že:

Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte zařízení uvnitř budovy nebo v blízkosti hořlavých materiálů!

Řezný mechanismus

Tato část popisuje způsob volby řezného mechanismu a jeho údržby s těmito cíli:

• Dosáhnout maximálního řezného výkonu.
• Prodloužit životnost řezného mechanismu.

UPOZORNĚNÍ!

Používejte výhradně řezné vybavení spolu s krytem námi doporučeným! Viz kapitolu Technické údaje.

Viz pokyny pro řezné vybavení, kde se uvádí správný způsob navíjení žací struny a volby správného průměru struny.

VÝSTRAHA! Než přistoupíte k práci na řezném vybavení, zastavte vždy motor. Vybavení pokračuje v otáčení i po puštění regláže plynu. Ujistěte se, že se řezné vybavení úplně zastavilo a sejměte kabel ze svíčky zapalování než přistoupíte k práci s vybavením.

VÝSTRAHA! Nesprávné řezné vybavení zvyšuje nebezpečí úrazu.

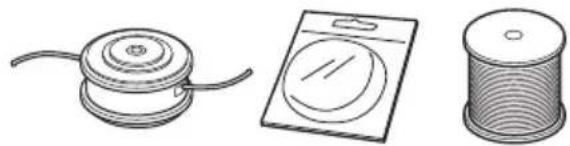

Strunová hlava

UPOZORNĚNÍ!

Vždy se ujistěte, že je žací struna navinuta na cívce pevně a stejnoměrně, v opačném případě dochází ke zdraví škodlivým vibracím ve stroji.

- Používejte pouze doporučené strunové hlavy a žací struny. Tyto jsou vyzkoušeny výrobcem tak, aby vyhovovaly určité velikosti motoru. To je mimořádné důležité, používáte-li plnoautomatickou strunovou hlavu. Používejte výhradně doporučené řezné vybavení. Viz kapitolu Technické údaje.

• Všeobecně vyžaduje menší stroj malou strunovou hlavu a naopak. Je to proto, že při odstranění trávy pomocí žací struny musí motor vymrštit strunu radiálně od strunové hlavy a přitom překonávat odpor sekaného travního porostu.
• Délka žací struny je také důležitá. Delší žací struna vyžaduje výkonnější motor než krátká struna stejného průměru.
• Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen. Je určen k seřezávání struny na správnou délku.
• Aby bylo dosaženo vyšší životnosti žací struny, lze ji na pár dnů namočit do vody. To způsobí, že se žací struna ztuží a déle vydrží.

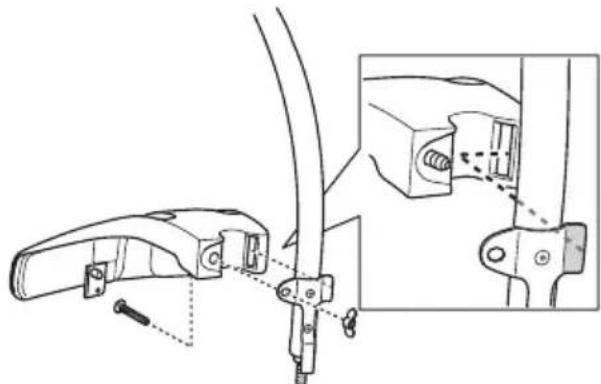

Montáž obloukového držadla

- Zacvakněte obloukové držadlo na trubku hřídele. Povšimněte si, že obloukové držadlo je nutno připevnit mezi šipkami vyznačenými na trubce hřídele.

- Připevněte rukojeť pomocí šroubu, svěrací podložky a křídlové matice dle obrázku. Utáhněte křídlovou matici.

Montáž krytu strunové hlavy a strunové hlavy

(122LK)

- Nasadte kryt vyžínače (A) určený k práci se strunovou hlavou. Zahákněte kryt vyžínače/kombinovaný kryt do držáku na trubce hřídele a zajistěte šroubem (L).

- Namontujte hnaný kotouč (B) na výchozí osu.

- Pootáčejte hřídelem kotouče až jeden z otvorů v hnaném kotouči souhlasí s odpovídajícím otvorem v tělese ozubeného převodu.

- Zasuňte jistící čep (C) do otvoru tak, aby byla osa připojena.

- Našroubujte strunovou hlavu (H) proti směru otáčení.

H 2.0

- Demontáž se provádí v obráceném sledu.

Montáž krytu strunové hlavy a strunové hlavy

(122C)

- Připevněte kryt dle obrázku. Řádně utáhněte.

- Nasadte prachovku na hřídel. Matice musí být zcela kryta prachovkou.

- Přidržte prachovku francouzským klíčem, aby bylo zabráněno otáčení ohebného hřídele.

- Našroubujte sekací hlavu na hřídel.

Montáža demontáz dvoudílné trubky hřídele (122LK)

Montáž:

• Povolte spojku otočením knoflíku proti směru hodinových ručiček.
• Vyrovnejte zarážku nástavce (A) s šipkou na spojce (B).

- Zasuňte nástavec do spojky, až zacvakne na své místo.

Před použitím stroje knoflík pevně utáhněte.

- Povolte spojku otočením knoflíku (alespoň 3 krát).

- Stiskněte a podržte tlačítko (C). Pevně držte konec motoru a vytáhněte nástavec rovně ze spojky.

C

Bezpečnost při manipulaci s palivem

Stroj nikdy nestartujte:

1 Pokud jste jej při tankování polili palivem. Je třeba všechno rozlité palivo setřít a nechat palivo se vypařit.
2 Jestliže jste potřísnili palivem sebe nebo oděv, převlékněte se. Omyjte ty části těla, které byly v kontaktu s palivem. Použijte mýdlo a vodu.
3 Jestliže ze stroje uniká palivo. Pravidelně kontrolujte těsnost uzávěru palivové nádrže a přívodu paliva. V případě netěsnosti se obratte na servisního pracovníka.

Přeprava a přechovávání

• Stroj i palivo je třeba přechovávat a přepravovat tak, aby se eventuální ucházející palivo a benzínové výpary nedostaly do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojů, elektrických motorů, elektrických spínačů/vypínačů, tepelných kotlů apod.
• Palivo je vždy třeba přechovávat a přepravovat v nádobách, určených a schválených výhradně k tomuto účelu.
• Pred uložením stroje na delší dobu je nutno vyprázdnit nádržku na palivo. Zjistěte na vaší nejbližší benzínové čerpací stanici, kam lze odevzdat zbylé palivo. Vypustte obsah nádrže do vhodných nádob a na dobře větraném místě.
• Před odstavením na delší dobu se ujistěte, že je stroj čistý a je zajištěn kompletním servisem.
• Během přepravy a přechovávání stroje musí být řezné vybavení vždy opatřeno přepravním krytem.
• Zajistěte stroj během přepravy.
• Abyste se vyhnuli nezamýšlenému nastartování motoru je nutno vždy odstranit rozbušku při dlouhodobém přechovávání, nemáte-li dohled nad strojem a přech druzích servisních prací.
• Před uskladněním nechte stroj vychladnout.

VÝSTRAHA! Dbejte zvýšené opatrnosti při manipulaci s palivem. Mějte na paměti nebezpečí požáru, exploze nebo vdechování benzínových výparů.

Palivo

VAROVÁNÍ! Stroj je vybaven dvoudobým motorem a při jeho provozu se musí vždy použít směs benzínu a oleje pro dvoudobé motory. Aby se zaručilo správné složení směsi, je velmi důležité přesně odměřovat množství přidávaného oleje. Když mícháte malá množství paliva, i malé nepřesnosti mohou výrazně ovlivnit poměr směsi.

VÝSTRAHA! Palivo a výpary paliva jsou velmi hořlavé a jsou zdraví škodlivé při jejich vdechnutí a kontaktu s pokožkou. Bud’te proto opatrní při zacházení s palivem a dbejte na to, aby byla v místě zacházení s palivem dobrá ventilace.

Benzín

VAROVÁNÍ! Vždy používejte kvalitní směs benzínu a oleje s minimálním oktanovým číslem 90 (RON). Pokud je váš stroj vybaven katalyzátorem (viz kapitola Technické údaje), vždy používejte kvalitní směs bezolovnatého benzínu a oleje. Olovnatý benzín by způsobil zničení katalyzátoru.

Palivo smíchané s etanolem, je možné použít E10 (max. 10% podíl etanolu). Použití směsí s etanolem s vyšším obsahem než u E10 může vytvořit systém se slabým spalováním, což může způsobit poškození motoru.

• Nejnižší doporučené oktanové číslo je 90 (RON). Pokud použijete do motoru benzín s oktanovým číslem menším než 90, může dojít k tzv. klepání motoru. Výsledkem je vysoká teplota motoru, která může být příčinou jeho vážného poškození.
• Při dlouhodobé práci v režimu vysokých otáček se doporučuje používat benzín s vyšším oktanovým číslem.

Alkylátové palivo Husqvarna

Pro dosažení špičkového výkonu doporučuje společnost Husqvarna používat alkylátové palivo Husqvarna. Palivo obsahuje méně škodlivých látek ve srovnání s běžným palivem a snižuje množství škodlivých výfukových plynů. Palivo při spalování zanechává méně usazenin, díky čemuž zůstává motor čistý a jeho chod optimalizovaný. Alkylátové palivo Husqvarna není dostupné na všech trzích.

Olej pro dvoudobé motory

• Abyste dosáhli co nejlepších výsledků a výkonu, používejte olej pro dvoudobé motory HUSQVARNA, který je vyráběn speciálně pro naše vzduchem chlazené dvoudobé motory.
• Nikdy nepoužívejte olej pro dvoudobé motory chlazené vodou, někdy také nazývaný olej pro lodní motory (tzv. TCW).
• Nikdy nepoužívejte olej určený pro čtyřdobé motory.
• Olej nízké kvality nebo příliš bohatá směs oleje a paliva může ohrozit funkčnost katalyzátoru a zkrátit jeho životnost.
• Poměr směsi
  1:50 (2%) s olejem pro dvoudobé motory HUSQVARNA.

Benzín, litrů	Olej pro dvoudobé motory, litrů
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

MANIPULACE S PALIVEM

Míchání směsi

• Vždy míchejte benzín a olej v čisté nádobě určené na pohonné hmoty.
• Míchání začněte vždy nalitím poloviny dávky benzínu. Potom přidejte celou dávku oleje. Směs paliva dobře promíchejte (protřepejte). Přidejte zbývající polovinu dávky benzínu.
• Směs paliva před nalitím do palivové nádrže zařízení důkladně promíchejte (protřepejte).

• Nemíchejte větší dávku paliva než na jeden měsíc dopředu.
• Pokud po delší dobu stroj nepoužíváte, vyprázdněte a vyčistěte palivovou nádrž.

VÝSTRAHA! Tlumič katalyzátoru se bzhem používání a po nzm rychle zahřeje. A to i při volnobzhu. Při práci v blízkosti hořlavých materiálů či výparů hrozí nebezpečí vzniku požáru.

Plnění paliva

VÝSTRAHA! Při této činnosti hrozí nebezpečí požáru, které můžete snížit, když budete dodržovat následující opatření:

Palivo míchejte a nalévejte venku, mimo dosah jisker a plamenů.

V blízkosti nádrží s palivem nekuřte a neumístujte horké předměty.

Před doplňováním paliva vždy vypněte motor.

Před doplněním paliva motor vypněte a nechte jej po několik minut zchladnout. Doplňujte palivo v dobře větraném prostoru. Nikdy nedoplňujte palivo v místnosti.

Před doplňováním paliva otvírejte uzávěr nádrže pomalu, aby se mohl zvolna uvolnit přetlak.

Po doplnění paliva pečlivě uzavřete uzávěr palivové nádrže.

Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva.

• Používejte nádoby na palivo s plnícím hrdlem s ochrannou proti přeplnění.
• Pokud jste jej při tankování polili palivem. Je třeba všechno rozlité palivo setřít a nechat palivo se vypařit.
• Očistěte víčko nádržky na palivo a jeho okolí. Nečistoty v nadržce na palivo zaviní provozní poruchy.
• Dbejte na to, aby palivo bylo důkladně promíseno tím, že nádobu s benzínem před tankováním protřepete.

Min 3m (10ft)

Kontrola před startem

- Zkontrolujte strunovou hlavu a kryt vyžínače, zda nejsou poškozeny nebo nemají trhlinky. Vyměňte strunovou hlavu nebo kryt vyžínače, byly-li vystaveny úderu nebo mají-li trhlinky.

• Nikdy nepracujte se strojem bez bezpečnostního krytu nebo je-li tento kryt poškozen.
• Všechny poklopy musí být před spuštěním stroje správně namontovány a bez závad.

Startování a vypínání

VÝSTRAHA! Před spuštěním stroje musí být namontován kryt spojky s trubkou hřidele, jinak je nebezpečí uvolnění spojky a tím i úrazu.

Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva. Umístěte stroj na pevný podklad. Přesvědčte se, že se řezné vybavení nedostane do styku s cizími předměty.

Dbejte, aby se v pracovním prostoru nenacházely nepovolané osoby, mohlo by dojít k vážnému úrazu. Bezpečnostní vzdálenost je 15 m.

Startování

Benzínové čerpadlo: Zmáčněte několikrát gumovou membránu benzínového čerpadla, až dojde k naplňování prostoru pod membránou palivem. Membrána nemusí být plná.

VÝSTRAHA! Při startování motoru s ovladačem sytiče v poloze sycení se začne řezné ústrojí ihned otáčet.

Přitiskněte celý stroj k zemi levou rukou (POZOR! Ne nohou!). Uchopte pravou rukou startovací rukojet' a zvolna vytáhnete startovací lanko až pocítite odpor (v této chvíli došlo k zaskočení západek ve startovacím mechanizmu) a potom rychle a silně za lanko zatahejte. Nikdy nemotejte startovací lanko kolem ruky.

Jakmile motor začíná naskakovat, je třeba ihned vrátit regláž sytiče do výchozí polohy a pokračovat ve spouštění až motor naskočí. Po nastartování motoru dejte plný plyn, přičemž se automaticky vypojí plyn startu.

VAROVÁNÍ! Nevytahujte celou délku lanka startéru, nepouštějte startovací madlo a nenechávejte plně vytažené lanko samovolně navíjet. To by mohlo stroj poškodit.

Zastavte motor vypnutím zapalování.

VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli nezamyšlenému nastartování je nutno vždy odejmout rozbušku od zapalovací svíčky.

PRACOVNÍ POSTUP

Obecné pracovní pokyny

UPOZORNĚNÍ!

V tomto oddíle jsou uvedena základní pravidla bezpečnosti práce s vyžinačem.

Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem.

Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

Před použitím stroje je nutné, abyste pochopili rozdíl mezi prořezáváním lesa, prořezáváním trávy a vyžínáním trávy.

Základní bezpečnostní pravidla

1 Sledujte své okolí:

• Abyste zabezpečili, že žádní lidé, zvířata ani nic jiného nemůže ovlivnit vaši kontrolu nad strojem.
• Zajištění, že se ani osoby ani zvířata nemohou dostat do kontaktu s řezným vybavením nebo s předměty řezným vybavením odmrštěnými.
• VAROVÁNÍ! Nikdy nepracujte se strojem, nemáte-li možnost přivolat pomoc v případě nehody.
  2 Zkontrolujte pracovní prostor. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny řezným zařízením.
  3 Nepoužívejte motorový foukač za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za nepříznivého počasí je únavná a často s sebou nese zvýšené nebezpečí, jako např. kluzkou půdu.
  4 Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.

5 Držte dobře rovnováhu a stůjte pevně. Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu.

6 Vždy držte stroj oběma rukama. Stroj držte po své pravé straně.

7 Řezné zařízení udržujte pod úrovní pasu.
8 Všechny části těla udržujte mimo dosah rotujícího vyžínacího nástavce. Veškeré části těla udržujte v dostatečné vzdálenosti od horkých povrchů.
9 Před přemístěním stroje musí být motor vypnutý.
10 Nikdy neodkládejte stroj, který je v chodu, aniž byste jej měli pod plnou kontrolou.

VÝSTRAHA! Ani uživatel stroje ani jiná osoba se nesmí pokoušet odstranit pořezaný materiál během rotace motoru nebo řezacího vybavení, protože toto může způsobit vážný úraz.

Než odstraníte materiál, který se namotal kolen osy kotouče, zastavte motor a řezací vybavení, jinak je nebezpečí úrazu. Kolmý ozubený převod může být během provozu i chvíli po jeho skončení horký. Při doteku je nebezpečí úrazu popálením.

VÝSTRAHA! Varování před odmrštěnými předměty. Použijte vždy schválenou ochranu očí. Nikdy se nenahýbejte nad kryt řezacího vybavení. Kameny, nečistota atd. mohou být odmrštěny do očí a mohou způsobit oslepnutí nebo vážné zranění.

Držte nepovolané osoby mimo pracovní plochu. Děti, zvířata, diváci a pomocníci se musí nacházet mimo bezpečnostní zónu 15 m od stroje. Jakmile se někdo blíží okamžitě stroj vypněte. Nikdy neotáčejte strojem aniž byste nejprve zkontrolovali směrem vzad, že se nikdo nenachází v bezpečnostní zóně.

PRACOVNÍ POSTUP

Hlavní principy činnosti

Po provedení každého pracovního úkonu nechte motor jít na volnoběh. Je-li motor po delší dobu v chodu nezatížený a na plný plyn je nebezpečí jeho vážného poškození.

VÝSTRAHA! Někdy dojde k uváznutí větví nebo trávy mezi krytem a řezným vybavením. Při čištění vždy vypněte motor.

Vyžínání trávy strunovou hlavou

Vyžínání

- Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem. Vlastní práci provádí konec žací struny. Nechte žací strunu pracovat vlastní rychlostí. Netlačte žací strunu do materiálu, který chcete odstranit.

- Struna je schopna lehce seřezávat trávu i plevel u zdí, plotů, stromů a záhonů, avšak může také poškodit citlivou kůru stromů a keřů a také sloupky plotů.

- Snížte nebezpečí poškození vegetace zkrácením žací struny na 10–12 cm a snížením počtu otaček motoru.

Oškrabování

- Technika oškrabování odstraní veškerou nežádoucí vegetaci. Držte strunovou hlavu těsně nad zemí, lehce nakloněnou. Nechte konec žací struny narážet na zem kolem stromů, sloupů, soch apod. POZOR! Tato technika zvyšuje opotřebování žací struny.

- Struna se opotřebovává rychleji a častěji je nucena se vysouvat při práci proti kamenům, cihlám, betonu, kolem kovových plotů apod., ve srovnání s prací mezi stromy a dřevěnými zahradními ploty.

- Při vyžínání a oškrabování nepoužijte chod na plný plyn (80%), držte plyn o něco nižší, aby se prodloužila životnost žací struny a snížilo se opotřebení strunové hlavy.

Sekání trávy

- Vyžínač je ideální k sekání na takových místech, která jsou nesnadno přístupná při použití normální sekačky. Během sekání držte žací strunu rovnoběžně s povrchem terénu,

Netlačte strunovou hlavu k zemi, toto poškozuje jak trávník, tak i nářadí.

- Vyhněte se trvalému doteku strunové hlavy se zemí během normálního sekání. Stálý kontakt může vést k poškození a rychlému opotřebení strunové hlavy.

Zametání

- Ventilační účinek otáčející se žací struny může být využit k rychlému a snadnému čištění. Udržujte strunu rovnoběžně nad zametaným úsekem a pohybujte celým strojem sem a tam.

- Při sekání a smetání použijte plný plyn, abyste dosáhli dobrého výsledku.

UPOZORNĚNÍ! Strunovou hlavu je třeba čistit při každé výměně struny, aby se předešlo nevyváženosti a vibracím rukojetí. Také je třeba zkontrolovat, zda ostatní části hlavy nepotřebují vyčistit.

Karburátor

Nastavení volnoběžných otáček

Před zahájením seřizovacích prací dbejte na to, aby byl vzduchový filtr čistý a opatřen krytem.

Seřizujte nastavení otáček volnoběhu v případě potřeby šroubem volnoběhu T. Otáčejte nejprve šroubem T ve směru hodinových ručiček až se řezné vybavení začne otáčet. Otáčejte poté šroubem proti směru hodinových ručiček až se řezné vybavení zastaví. Otáčky volnoběhu jsou správně nastaveny, běží-li motor pravidelně v každé pozici. Je nutno také mít vůli k tomu počtu otáček, při kterém se řezné vybavení začíná otáčet.

Doporučený počet otáček při volnoběhu je: Viz část Technické údaje.

VÝSTRAHA! Pokud nelze nastavit počet otáček volnoběhu tak, aby řezné vybavení zůstalo v klidu, je nutné se obrátit k prodejci/servisu. Nepoužívejte stroj, dokud není správně serízen nebo opraven.

Tlumič výfuku

VAROVÁNÍ! Některé tlumiče zvuku jsou vybaveny katalyzátorem. Informaci o vybavení stroje naleznete v kapitole Technické údaje.

Tlumič výfuku je určen ke snížení úrovně hluku a k usměrnění výfukových plynů směrem od uživatele. Výfukové plyny jsou horké a mohou obsahovat jiskry, které by mohly způsobit

požár, pokud by byly nasměrovány proti suchému a hořlavému materiálu.

Některé tlumiče výfuku jsou vybaveny speciálním sítkovým lapačem jisker. Pokud vaše zařízení je opatřeno takovým typem tlumiče výfuku, měli byste jeho sítko čistit alespoň jednou za týden. Toto sítko vyčistíte nejlépe ocelovým kartáčem. U tlumiče zvuku bez katalyzátoru je zapotřebí sítku čistit a eventuálně vyměnit jednou tydně. U tlumiče zvuku s katalyzátorem je zapotřebí sítku kontrolovat a eventuálně čistit jednou měsíčně. Poškozenou sítku je nutno vyměnit. Často znečištěná síťka indikuje sníženou funkčnost katalyzátoru. Požádejte vašeho prodejce o provedení kontroly funkce katalyzátoru. Znečištěná síťka způsobuje přehřívání motoru a tím poškození válce a pístu.

VAROVÁNÍ! Nikdy nepracujte se strojem s poškozeným tlumičem zvuku.

VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dejte pozor na nebezpečí požáru!

ÚDRŽBA

Chladicí systém

Zařízení je vybaveno chladicím systémem, který zajištuje udržení co nejnižší provozní teploty.

Chladicí systém se skládá z následujících součástí:

1 Sání vzduchu v krytu startéru,

2 Chladicí žebra na válci,

Chladicí systém je zapotřebí čistit kartáčem jednou za týden, v případě náročných podmínek ještě častěji. Znečištěný nebo ucpaný chladicí systém má za následek přehřívání zařízení, což vede k poškození válce a pístu.

Zapalovací svíčka

Na stav zapalovací svíčky má nepříznivý vliv:

• Nesprávné seřízení karburátoru.
• Nesprávná palivová směs (příliš mnoho nebo špatný olej).
  • Znečištěný vzduchový filtr.

Tyto faktory přispívají k tvorbě usazenin na elektrodách zapalovací svíčky, které mohou následně vést k provozním problémům a obtížím při startování.

Pokud se snižuje výkon zařízení, je obtižné jej nastartovat či dochází k problémům při volnoběžných otáčkách, vždy, než přikročíte k dalším opatřením, nejprve zkontrolujte stav zapalovací svíčky. Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky 0,5 mm. Zapalovací svíčka by se měla

vyměňovat po jednom měsíci provozu nebo i častěji, pokud je to nutné.

0,5 mm

VAROVÁNÍ! Vždy používejte doporučený typ zapalovacích svíček! Použití jiného typu zapalovacích svíček by mohlo poškodit píst či válec. Dbejte na to, aby svíčka měla tzv. radiové odrušení. Budete-li potřebovat další informace, požádejte o ně prodejce nebo společnost Husqvarna.

Dvoudílná trubka hřídele

Konec hnacího hřídele ve spodní polovině trubky hřídele musí být mazán mazivem vždy po 30 hodinách provozu. Při nedostatečném nebo nepravidelném mazání hrozí nebezpečí, že se konce hnacího hřídele (drážkovaný spoj) u dvoudílných modelů zadřou.

Vzduchový filtr je nutno pravidelně čistit od prachu a nečistot, jedině tak je možno odstranit:

• Poruchy karburátoru.
• Problemy při startování.
• Snížení výkonu motoru.
  • Zbytečné opotřebení součástí motoru,

• Nadměrnou spotřebu paliva.

Čistěte vzduchový filtr po každých 25 hodinách provozu nebo častěji, pracujete-li v silně prašném prostředí.

Čištění vzduchového filtru

Odmontujte kryt vzduchového filtru a filtr vyjměte. Properte jej v teplé mýdlové vodě. Před jeho zamontováním zpět do stroje je nutno filtr rádně vysušit.

Vzduchový filtr, který byl používán po delší dobu, již nelze dokonale vyčistit. Filtr se proto musí v pravidelných intervalech měnit za nový. Rovněž poškozený filtr je nutno vždy vyměnit.

Pokud pracujete se strojem v prašném prostředí je zapotřebí vzduchový filtr napustit olejem. Viz pokyny pod rubrikou Napouštění vzduchového filtru olejem.

Napouštění vzduchového filtru olejem

Použijte vždy olej pro filtry HUSQVARNA, art. č. 531 00 92-48. Olej pro filtry obsahuje ředidlo, které umožňuje rovnoměrné vsáknutí oleje do materiálu filtru. Proto se vyvarujte kontaktu s pokožkou

Vložte filtr do igelitového sáčku a polejte jej olejem. Promněte sáček, aby se olej rovnoměrně rozdělil. Filtr v sáčku vyždímejte a přebytečný olej vylejte před namontováním vzduchového filtru zpět do stroje. Nikdy nepoužívejte normální motorový olej. Ten svou tíhou prosákne filtrem a zůstane na dně.

Kolmý ozubený převod

Kolmý ozubený převod je výrobcem naplněn vhodným množstvím maziva. Přesto před použitím stroje zkontrolujte, zda je převod naplněn do 3/4 mazivem. Používejte speciální mazivo HUSQVARNA.

Toto mazivo zpravidla není nutné měnit s výjimkou případu, kdy bude celý převod podroben opravě.

Schema technické údržby

Níže je uveden seznam těch úkolů údržby, které je nutno provést na stroji. Většina bodů je popsana v kapitole Údržba. Uživatel smí provádět pouze takové údržbářské a servisní úkoly, které jsou popsány v tomto návodu k použití. Rozsáhlejší zásahy je nutno nechat provést autorizované servisní dílně.

Údržba Denní údržba		Týdenní údržba	Měsíční údržba
Očistěte stroj zvenku. X
Zkontrolujte, že zarážka regláže plynu a regláž plynu fungují bezpečně.	X
Prověřte činnost vypínače. X
Zkontrolujte, zda se řezné vybavení neotáčí při chodu motoru na volnoběh.	X
Vyčistěte vzduchový filtr. V případě potřeby ho vyměňte. X
Zkontrolujte, zda kryt není poškozen ani nemá trhlinky. Byl-li kryt vystaven úderu nebo má trhlinky je nutno jej vyměnit.	X
Zkontrolujte, zda strunová hlava není poškozena ani nemá trhlinky. V případě potřeby je nutno strunovou hlavu vyměnit.	X
Přesvědčte se, zda jsou matice a šrouby utažené. X
Zkontrolujte, zda neuniká palivo z motoru, nádrže nebo palivových hadiček.	X
Zkontrolujte startér a jeho lanko. X
Očistě prostor okolo zapalovací svíčky. Demontujte svíčku a překontrolujte vzdálenost elektrod. Seřidťe vzdálenost na 0,5 mm nebo svíčku vyměňte.		X
Očistěte chladicí systém stroje. X
Očistěte nebo vyměňte síťku lapače jisker na tlumiči zvuku (platí pouze pro tlumiče bez katalyzátoru).		X
Vyčistěte zevně karburátor a jeho okolí. X
Zkontrolujte, zda je kolm ý ozubený převod naplněn do 3/4 mazivem. V případě potřeby doplňte speciálním mazivem.		X
Zkontrolujte, že není palivový filtr znečištěn nebo palivová hadička popraskaná nebo zda nejsou jiné defekty. V případě nutnosti vyměňte.			X
Překontrolujte všechny elektrické kabely a konektory. X
Zkontrolujte spojku, pružiny spojky a buben spojky s ohledem na opotřebování. V případě nutnosti vyměňte v autorizované servisní dílně.			X
Vyměňte svíčku zapalování. X

Budete-li potřebovat další informace, požádejte o ně prodejce nebo společnost Husqvarna.

TECHNICKÉ ÚDAJE

Technické údaje

122C 122LK

Motor

Obsah válce, cm ^3	21,7 21,7
Vrtání válce, mm 32,0 32,0
Zdvih, mm 27 27
Otáčky chodu naprázdno, ot/min 2900 2900
Doporučené maximální vysoké otáčky chodu naprázdno, ot/min	7200 9100
Obrátky výchozího hřídele, ot/min 7200 6232
Maximální výkon motoru dle ISO 8893, kW/ ot./min. 0,6/7800 0,6/7800
Tlumič zaběhnutý s katalyzátorem Ano Ano
Systém zapalování řízený počtem otáček Ne Ne

Systém zapalování

Zapalovací svíčka BRISK HQT-4 BRISK HQT-4
Vzdálenost elektrod, mm 0,5	0,5

Palivový a mazací systém

Objem palivové nádrže, litr	0,3	0,3
Hmotnost
Hmotnost, bez paliva, bez řezného vybavení a krytu, kg	4,4	4,8
Emise hluku
(viz poznámka 1)
Hladina akustického výkonu, změřená dB(A)	102	104
Hladina akustického výkonu, zaručená L_WA dB(A) 104		108

Hladiny hluku

(viz poznámka 2)
Poměrná hladina tlaku zvuku u ucha uživatele, měřená dle EN ISO 11806 a ISO 22868, dB(A):	88 90

Úrovně vibrací

(viz poznámka 3)
Ekvivalentní hladiny vibrací ( a_hv,eq ) v rukojetích, měřené podle norem EN ISO 11806 a ISO 22867, v m/s^2
Vybaven strunovou hlavou (originální), levá/pravá	5,0/3,6	3,6/3,5

Poznámka 1: Emise hluku do okolí naměřená jako efekt zvuku (L _WA ) dle direktivy ES 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím vybavením, které generuje nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/EC.
Poznámka 2: Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 1 dB(A).
Poznámka 3: Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1 m/s ^2 .

TECHNICKÉ ÚDAJE

122LK
Schválené příslušenství Typ Kryt řezného vybavení, art.č.
Závit hřídele kotouče M10
Strunová hlava T25 (struna o | 2,0 - 2,7 mm) 574 19 87-01
122C
Schválené příslušenství Typ Kryt řezného vybavení, art.č.
Závit hřídele pro kotouč 3/8 R
Strunová hlava	T25 (struna o | 2,0 - 2,7 mm) 574 47 95-01
	T25C (struna o | 2,0 - 2,7 mm) 574 47 95-01

Pro uvedené modely se doporučují následující nástavce.

Schválené nástavce Používá se pro:
Nástavec se zametačem SR600-2 122LK
Nástavec s plotostřihem HA110 122LK
Nástavec s plotostřihem HA850 122LK
Nástavec s ohraňovačem EA850 122LK
Nástavec s křovinořezem PA1100 122LK
Prodlužovací nástavec EX850 122LK
Příslušenství kultivátoru CA230 122LK
Nástavec s foukačem BA101 122LK
Nástavec se štětinovým kartáčem BR600 122LK
Nástavec s odmechovačem DT600 122LK

ES Prohlášení o shodě (Platí pouze pro Evropu)

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel: [phone], tímto prohlašuje, že křovinořezy Husqvarna 122C a 122LK, s výrobními čísly od roku 2016 dále (rok je zřetelně označen na typovém štítku a za ním následuje výrobní číslo), jsou ve shodě s požadavky SMĚRNICE RADY:

- ze 17. května 2006 „týkající se strojních zařízení“ 2006/42/EC.

- ze dne 26. února 2014 "týkající se elektromagnetické kompatibility" 2014/30/EU.

- ze dne 8. května 2000 "týkající se emise hluku do okolí" 2000/14/ES. Posouzení shody dle Přílohy V. Pro informaci ohledně emisí hluku viz kapitolu Technické údaje.

Byly uplatněny následující standardní normy:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švédsko, provedl nepovinné schválení typu firmě Husqvarna AB. Čísla certifikátů: 122C - SEC/10/2271, 122LK - SEC/10/2272

Institut SMP Svensk Maskinprovning AB rovněž ověřil shodu s dodatkem V směrnice Evropského parlamentu a Rady 2000/14/ES. Číslo certifikátu je: 122C - 01/164/068, 122LK - 01/164/067

Husqvarna, dne 30.března 2016

Per Gustafsson, ředitel vývoje (Autorizovaný zástupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)

KL'ÚČ K SYMBOLOM

Symboly na stroji a v príručke:

• Schválené chrániče sluchu

• Schválenú ochranu očí

Tento výrobok spíňa platné smernice EÚ.

Vždy používajte schválené ochranné rukavice.

Noste masívne neklízavé topánky.

Používajte len nekovové flexibilné zastrihovacie nástroje, t. j. trimovacie (vyžínacie) hlavy s vyžínacím lankom.

max
10000rpm

Vždy používajte schválené ochranné rukavice.

Vyžaduje sa pravidelné čistenie.

Vizuálna kontrola.

Vážený zákazník,

Obsah Pred naštartovaním dbajte na

KLÚČ K SYMBOLOM

Symboly na stroji a v príručke: 398

ÚVOD

Vážený zákazník, 399

OBSAH

Obsah 400

ČO JE ČO?

Bezpečnostné vybavenie stroja 403

Rezacia časť 405

MONTÁŽ

Montáž slučkového držadla 406

Bezpečnost práce s palivom 408

Palivo 408

Doplňanie paliva 409

ŠTART A STOP

Pred naštartovaním skontrolujte 410

Štart a stop 410

PRACOVNÉ TECHNIKY

Všeobecné pracovné pokyny 412

ÚDRŽBA

Karburátor 414

Tlmič výfuku 414

Chladiaci systém 415

Vzduchový filter 415

Plán údržby 417

TECHNICKÉ ÚDAJE

Technické údaje 418

1 Žacia hlava
2 Kryt rezacieho nástroja
3 Hriadel
4 Slučkové držadlo
5 Páčka
6 Vypínač
7 Poistná páčka plynu
8 Kryt zapal'ovacej sviečky a zapal'ovacia sviečka
9 Štartovacia rukovat
10 Palivová nádrž

11 Kryt vzduchového filtra
12 Palivová pumpa.
13 Páka sýtiča
14 Návod na obsluhu
15 Kombinovaný klúč
16 Kryt štartovania
17 Hriadel'ová spojka
18 Kuželový prevod
19 Maznica kužel'ového ozubeného prevodu
20 Unášač (122LK)

Dôležité

DÔLEŽITÉ!

Rukavice musíte nosit vždy, ked' je to nevyhnutné, napr. pri upevňovaní rezných nástrojov.

TOPÁNKY

Noste masívne neklízavé topánky.

ODEV

Bezpečnostné vybavenie stroja

Presvedčte sa, či je ovládanie plynu zablokované pri nastavení na volínobeh, ked' je poistná páčka plynu uvolnená.

Naštartujte motor a presvedčte sa, či sa motor zastaví, ked' pohnete vypínačom do polohy stop.

Pravidelne kontrolujte, či je tlmič výfuku pevne pripevnený k motoru.

VAROVANIE! Pred akoukol'vek pracou na pracovných nástrojoch vždy zastavte motor. Rotácia pokračuje aj po uvol'není ovládacej páčky plynu. Pred pracou s rezacím nástrojom zabezpečte, aby bol nástroj úplne zastavený a vytiahnite vysokonapátový zapal'ovací kábel.

Montáž slučkového držadla

- Zaklapnite slučkové držadlo na driek stroja. Upozorňujeme, že slučkové držadlo musí byť namontované pod šípkou na drieku stroja.

• Uvolnite spojku otočením gombíka proti smeru hodinových ručičiek.
• Zarovnajte úchytku nástavca (A) so šípkou na spojke (B).

- Otočením gombíka (aspoň 3-krát) uvolínite spojku.

Bezpečnost práce s palivom

Nikdy stroj neštartujte:

- Ak sa stroj dlhšiu dobu nepoužíva, palivová nádrž by sa mala vyprázdnit a očistit.

Pred doplňaním paliva vždy vypnite motor.

Pred doplnením paliva motor vždy zastavte a nechajte ho na niekolko minút vychladnút. Palivo doplňajte v dobre vetranom priestore. Palivo do stroja nikdy nedoplňajte v uzavretom priestore.

Pri doplňaní paliva pomaly otvorte palivový uzáver, tak aby sa pozvolna uvolnil akýkol'vek nadmerný tlak.

Po naplnení paliva starostlivo zatiahnite palivový uzáver.

Vždy pred naštartovaním sa so strojom vzdialte od miesta doplňania paliva a od zdroja.

Pred naštartovaním skontrolujte

Palivová pumpa: Opakovane stláčajte klobúčik palivovej pumpy, kým sa nenaplní palivom. Palivová pumpa nemusí byt naplnená úplne.

VAROVANIE! Ked' sa motor naštartuje so sýtičom v polohe sýtiča, rezací nadstavec sa začne ihned' otáčat'.

L'avou rukou držte stroj na zemi (VAROVANIE! Nepridřžajte ho nohou!). Uchopte štartovacie držadlo, pravou rukou pomaly potiahnite šnúru, až kým nepocítite istý odpor (západky štartéra sa zachytávajú), a potom šnúru rýchlo a silno

ŠTART A STOP

potiahnite. Šartovaciu šnúru si nikdy neomotávajte okolo ruky.

6 Stroj držte vždy oboma rukami. Stroj držte vpravo vedl'a tela.

- Riziko poškodenia rastlín sa dá znížit skrátením žacieho lanka na dížku 10–12 cm a znížením počtu otáčok motora.

Čistenie

- Pri vyžinani musíte pracovat so strojom s nižšími otáčkami a nie na plný plyn (80%), čím sa lanko predlíži a zníži sa opotrebovanie žacej hlavy.

Kosenie

Pred akýmkol'vek nastavovaním skontrolujte, či je vzduchový filter čistý a či je pripevnený kryt filtra.

Vzduchový filter treba pravidelne čistit, aby sa odstránili prach a špina a vyhlo sa tak:

Odstráňte kryt vzduchového filtra a vytiahnite filter. Umyte ho v teplej mydlovej vode. Pred vložením skontrolujte, či je filter suchý.

Osobna zaštitna oprema 424

Sigurnosna oprema stroja 425

Oprema za rezanje 427

SASTAVLJANJE
