Termék típus	Bozótvágó
Márka	Husqvarna
Modell	122LK
Hengerűrtartalom	21,7 cm³
Maximális teljesítmény	0,6 kW 7800 ford/perc sebességnél
Kimenő tengely maximális fordulatszáma	6232 ford/perc
Ajánlott maximális szaladási fordulatszám	9100 ford/perc
Üzemanyagtartály kapacitása	0,3 L
Súly (üzemanyag, vágófelszerelés és biztonsági berendezések nélkül)	4,8 kg
Gyújtógyertya	BRISK HQT-4
Elektródák hézaga	0,5 mm
Garantált hangteljesítményszint	108 dB(A)
Rezgés (bal/jobb fogantyú)	3,6 / 3,5 m/s²
Eredeti vágófelszerelés	Gyomirtó fej T25 (huzal ∅ 2,0-2,7 mm)
Vágófelszerelés védőburkolata	Hiv. sz. 574 19 87-01
Hangtompító katalizátorral	Igen
Üzemanyag típusa	Keverék benzin/olaj 2 ütemű (1:50)
Olajtartály kapacitása	Nem alkalmazható (keverék)

Gyakran ismételt kérdések - 122LK HUSQVARNA

Mekkora biztonsági távolságot kell betartani használat közben?

A felhasználónak biztosítania kell, hogy a munkavégzés során senki vagy állat ne közelítsen 15 méternél közelebb. Ez a távolság vonatkozik az azonos területen dolgozó több felhasználóra is.

Milyen üzemanyagot használjak a Husqvarna 122LK bozótvágóhoz?

Használjon ólommentes benzint (minimum 90 RON oktánszám) és Husqvarna kétütemű olaj keverékét 1:50 (2%) arányban. Soha ne használjon hajómotorokhoz vagy négyütemű motorokhoz való olajat.

Hogyan indítsam el helyesen a motort?

Aktíválja az üzemanyag-szivattyút (nyomja meg többször, amíg a buborék megtelik), állítsa a szivatót bekapcsolt állásba, helyezze a gépet a földre, húzza lassan a indítókötelet, amíg ellenállást nem érez, majd húzza meg erőteljesen. Amint a motor beindul, állítsa vissza a szivatót eredeti helyzetébe, és rövid ideig gyorsítson.

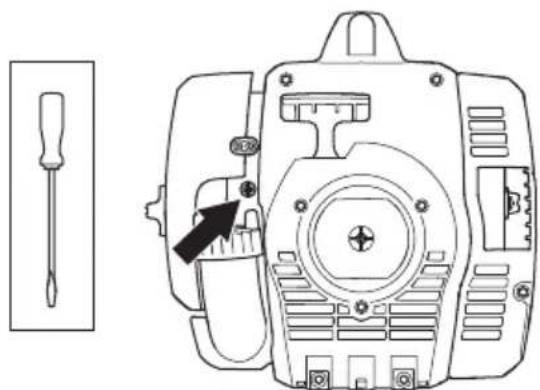

Mit tegyek, ha a vágófelszerelés alapjáraton forog?

Ez az alapjárat helytelen beállítását jelzi. Forgassa az alapjárati beállítócsavart (T) az óramutató járásával ellentétes irányba, amíg a felszerelés meg nem áll. Ha ez nem lehetséges, forduljon egy szakszervizhez.

Milyen napi karbantartás javasolt?

Tisztítsa meg a külső részeket, ellenőrizze a gázadagoló retesz és a leállító kapcsoló működését, győződjön meg arról, hogy a vágófelszerelés nem forog alapjáraton, és ellenőrizze a védőburkolatot és a gyomirtó fejet.

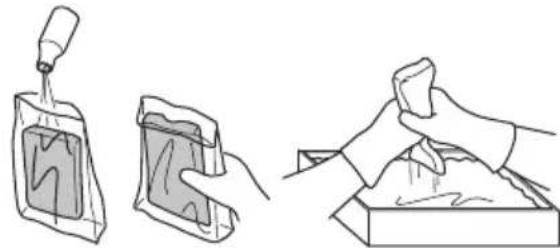

Mikor kell tisztítani vagy cserélni a légszűrőt?

Tisztítsa meg a légszűrőt 25 üzemóránként, vagy gyakrabban poros körülmények között. Használjon meleg szappanos vizet. Cserélje ki, ha sérült vagy túl szennyezett.

Milyen tartozékok engedélyezettek a 122LK modellhez?

A T25 gyomirtó fej mellett olyan tartozékok, mint az SR600-2 seprő, a HA110 sövényvágó, az EA850 szegélyvágó, a CA230 kultivátor stb. engedélyezettek. A teljes listát lásd a használati útmutatóban.

Hogyan kenjem a hajtótengelyt?

A hajtótengely alsó csőben lévő végét 30 üzemóránként zsírozni kell. Használjon speciális Husqvarna zsírt.

Milyen egyéni védőfelszerelés kötelező?

Mindig viseljen védősisakot, jóváhagyott füldugót, szemvédőt, kesztyűt, csúszásmentes csizmát és nem bő, ellenálló ruházatot.

Hogyan tároljam a gépet hosszabb időre?

Ürítse ki az üzemanyagtartályt, tisztítsa meg a gépet, végezze el a karbantartási intézkedéseket, vegye le a gyújtógyertya sapkáját a véletlen indítás elkerülése érdekében, és tárolja száraz, szellős helyen.

HASZNÁLATI ÚTMUTATÓ 122LK HUSQVARNA

HU Használati utasítás 333-354

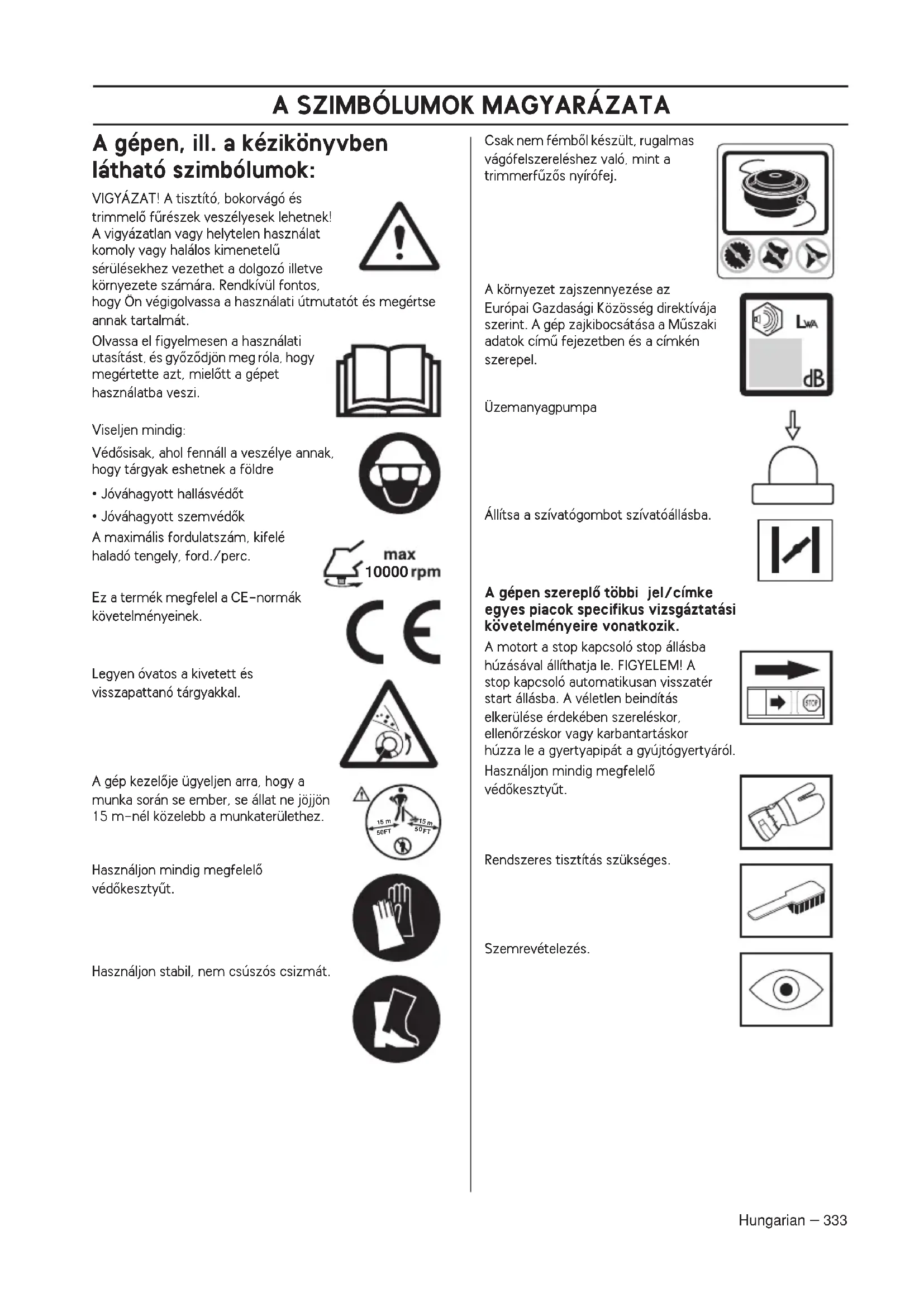

A gépen, ill. a kézikönyvben látható szimbólumok:

VIGYÁZAT! A tisztító, bokorvágó és trimmelő fűrészek veszélyesek lehetnek! A vigyázatlan vagy helytelen használat komoly vagy halálos kimenetelű sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy Ön végigolvassa a használati útmut annak tartalmát.

Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.

Viseljen mindig:

Védősisak, ahol fennáll a veszélye annak, hogy tárgyak eshetnek a földre

• Jóváhagyott hallásvédőt
• Jóváhagyott szemvédők
  A maximális fordulatszám, kifelé haladó tengely, ford./perc.

max 10000 rpm

Ez a termék megfelel a CE-normák követelményeinek.

Legyen óvatos a kivetett és visszapattanó tárgyakkal.

A gép kezelője ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön 15 m-nél közelebb a munkaterülethez.

Használjon mindig megfelelő védőkesztyűt.

Használjon stabil, nem csúszós csizmát.

Csak nem fémböl készült, rugalmas vágófelszereléshez való, mint a trimmerfüzős nyírófej.

A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Műszaki adatok című fejezetben és a címkén szerepel.

Üzemanyagpumpa

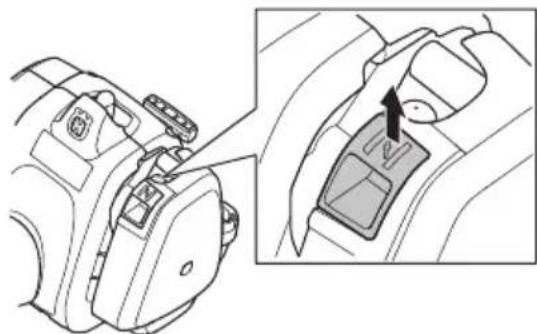

Állítsa a szívatógombot szívatóállásba.

A gépen szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

A motort a stop kapcsoló stop állásba húzásával állíthatja le. FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenőrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról.

Használjon mindig megfelelő védőkesztyűt.

Rendszeres tisztítás szükséges.

Szemrevételezés.

BEVEZETÉS

Tisztelt vásárlónk!

Gratulálunk most vásárolt Husqvarna-termékéhez! A Husqvarna története egészen 1689-ra nyúlik vissza, amikor XI. Karl király a Huskvarna folyó partján gyárat építtetett muskétagyártás céljából. A gyárat a Huskvarna folyó partján elhelyezni logikus volt, mivel a folyót vízenergia termelésre használták és ennek következtében vízerőműként működött. A Husqvarna gyár több mint 300 éves fennállása során számtalan termék készült, a fafűtéses tűzhelyektől kezdve modern konyhaberendezésekig, varrógépekig, kerékpárokig, motorkerékpárokig, stb. 1956-ban készült el az első motoros fűnyíró, amelyet 1959-ben a motorfűrész követett. A Husqvarna ma ezen a területen működik.

A Husqvarna ma a világ egyik vezető, a minőséget és a teljesítményt előtérbe helyező gyártója az erdészeti és kerti termékek területén. A vállalat üzleti célkitűzése motor meghajtású termékek kifejlesztése, gyártása és marketingje az erdészeti és kerti felhasználás, valamint az építőipar számára. A Husqvarna célja továbbá, hogy ergonómia, felhasználóbarátság, biztonság és környezetvédelem szempontjából is elöl járjon – ezért több részletet kifinomítva, tovább fejleszti termékeit ezeken a területeken.

Meggyőződésünk, hogy Ön sokáig elégedett lesz termékünk minőségével és teljesítményével. Azáltal, hogy nálunk vásárol, Ön szükség esetén professzionális javítási és szerviz-segítséget kap. Ha a vásárlás nem elismert viszonteladónál történt, forduljon a legközelebbi szervizműhelyhez.

Reméljük, elégedett lesz gépével, és hogy az sokáig segítőtársa lesz a munkában. Gondoljon arra, hogy ez a használati utasítás egy értékpapír. Tartalmát követve (használat, szerviz, karbantartás stb.) a gép élettartama, sőt másodkezes, használt értéke is jelentősen megnövelhető. Ha Ön eladja gépét, a használati utasítást is adja át az új tulajdonosnak.

Köszönjük, hogy Husqvarna terméket használ!

A Husqvarna AB folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején előzetes tájékoztatás nélkül változtasson.

TARTALOMJEGYZÉK

Tartalomjegyzék Indítás előtt a kövétkezőkre

A SZIMBÓLUMOK MAGYARÁZATA

A gépen, ill. a kézikönyvben látható szimbólumok: ..... 333

BEVEZETÉS

Tisztelt vásárlónk! 334

TARTALOMJEGYZÉK

Tartalomjegyzék 335

MI MICSODA?

A trimmelő fűrész alkatrészei 336

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Indítás előtt a következőkre ügyeljen: 335

Fontos 337

Személyi védőfelszerelés 337

A gép biztonsági felszerelése 338

Vágószerkezet 340

ÖSSZESZERELÉS

A hurokfogantyú összeszerelése 341

A trimmervédő és a nyírófej felszerelése 341

A trimmervédő és a nyírófej felszerelése 341

A kéttagú hajtótengelycső összeszerelése és szétszerelése 342

ÜZEMANYAGKEZELÉS

Üzemanyagbiztonság 343

Üzemanyagkeverék 343

Tankolás 344

BEINDÍTÁS ÉS LEÁLLÍTÁS

Indítás előtti ellenőrzés .... 345

Beindítás és leállítás 345

MUNKATECHNIKA

Általános munkavédelmi utasítások 347

KARBANTARTÁS

Porlasztó 349

Kipufogódob 349

A hütörendszer 350

Gyújtógyertya 350

Kéttagú hajtótengelycső 350

Levegőszűrő 351

Karbantartási séma 352

MÜSZAKI ADATOK

Müszaki adatok 353

EK-megfelelőségi nyilatkozat 354

ügyeljen:

• Olvassa el figyelmesen a használati utasítást.
• Ellenőrizze a vágószerkezet felszerelését és beállítását.

VIGYÁZAT! Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Ezért mindig használjon megfelelő zaj elleni fülvédőt.

VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek.

VIGYÁZAT! A helytelenül vagy gondatlanul használt tisztító, bokorvágó és trimmelő fűrészek veszélyes szerszámok lehetnek, használatuk komoly vagy halálos kimenetelű sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy Ön elolvassa és megértse e használati utasítás tartalmát.

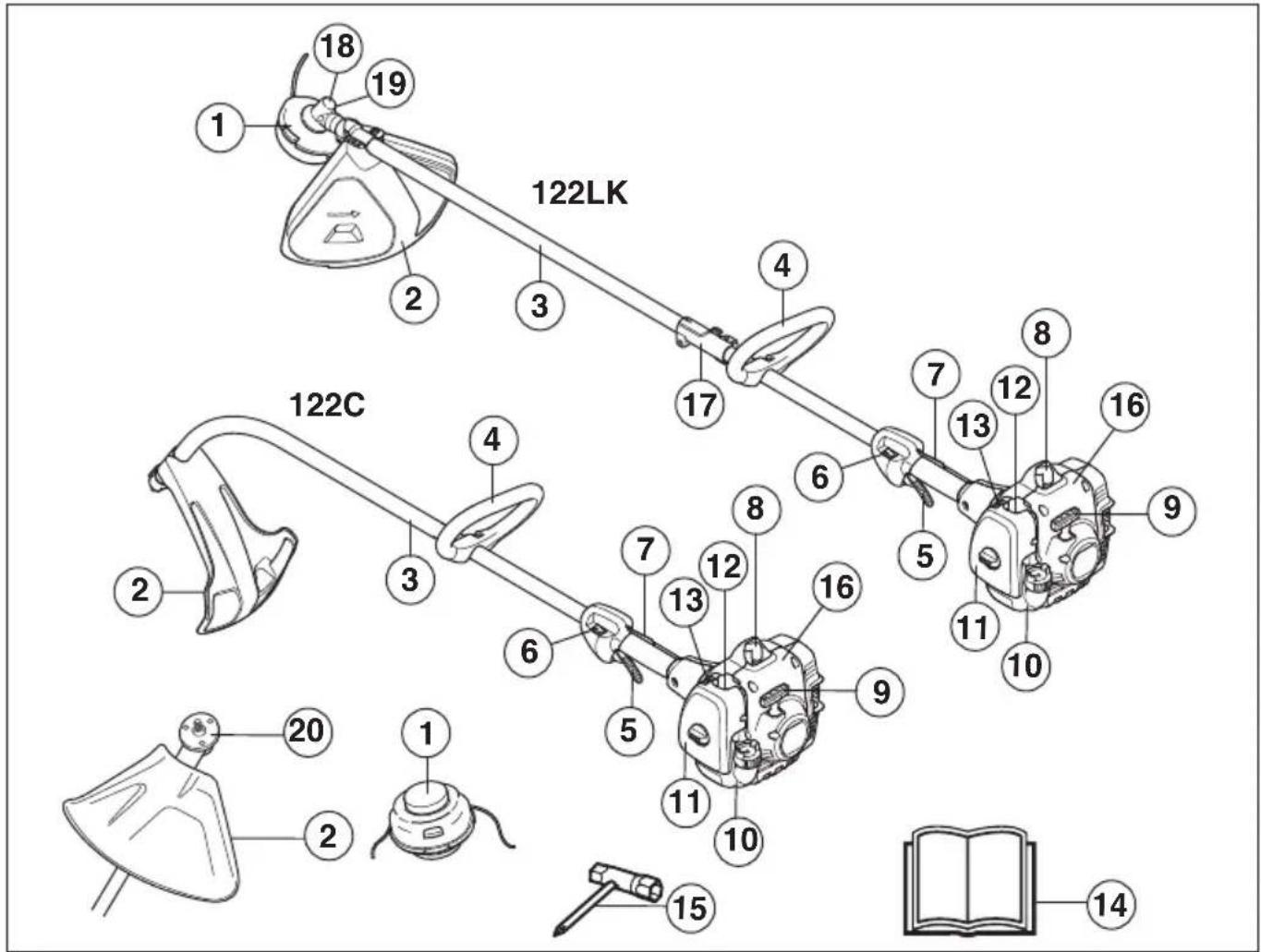

MI MICSODA?

A trimmelő fűrész alkatrészei

1 Nyírófej
2 A vágófelszerelés védőrésze
3 Hajtóengelycső
4 Hurokfogantyú
5 Gázadagológomb
6 Leállító kapcsoló
7 Gázadagoló-retesz
8 Gyertyapipa és gyújtógyertya
9 Indítófogantyú
10 Üzemanyagtartály
11 Légszűrő borítása
12 Üzemanyagpumpa.
13 Szívatószabályozó
14 Használati utasítás
15 Kombinált kulcs
16 Indítószerkezet
17 Hajtótengelycsukló
18 Szögváltómű
19 A kenőanyag betöltése, szögváltómű
20 Meghajtótárcsa (122LK)

Fontos

FONTOS!

A gép kizárólag fűnyírásra való.

A motort mint meghajtó eszközt kizárólag a Műszaki adatok című fejezetben ajánlott vágófelszerelésekhez használja.

A használatot nemzeti vagy helyi előírások szabályozhatják. Megfelel az adott előírásoknak.

Soha ne használja a gépet, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélőképességét vagy a koordinációs képességét.

Viseljen személyi védőfelszerelést. Lásd a Személyi védőfelszerelés című fejezetben szereplő utasításokat.

Soha ne használjon olyan gépet, amelynek eredeti konstrukcióján bármilyen módon is változtattak.

Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelőnek kell elvégeznie. Lásd a Karbantartás című fejezetben leírtakat.

A gép elindítása előtt az összes takarólemezt, védőlemezt és fogantyút fel kell szerelni. Az áramütés veszélyének elkerülése érdekében győződjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült.

A gép kezelője ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a munkaterületen többen is dolgoznak, a biztonsági távolságnak legalább 15 méternek kell lennie.

Használat előtt végezze el a gép általános ellenőrzését, lásd a karbantartási ütemezést.

VIGYÁZAT! A gép működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

VIGYÁZAT! A motort nem szabad zárt vagy rosszul szellőző helyen járatni, mert a kipufogógázok fulladást vagy szén-monoxid-mérgezést okozhatnak.

VIGYÁZAT! Soha ne engedje, hogy gyermekek használják a gépet, vagy a gép közelében tartózkodjanak. Mivel a gép rugós stop kapcsolóval van felszerelve, és enyhe mozgatással vagy az indítókarra kifejtett kis erővel is beindítható, bizonyos körülmények között kisgyermekek is elegendő erőt tudnak kifejteni a gép elindításához. Ez súlyos személyi serüléshez vezethet. Ezért a gyertyapipát mindig húzza le a gyújtogyertyáról, ha nem tud folyamatosan felügyelni a gépre.

Személyi védőfelszerelés

FONTOS!

A füszegélynyíró veszélyes lehet, helytelen vagy gondatlan használata komoly vagy halálos kimenetelű sérülésekhez vezethet a vele dolgozó, illetve környezete számára. Rendkívül fontos, hogy végigolvassa és megértse ezt a használati útmutatót.

Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásához kérje kereskedő segítségét.

VIGYÁZAT! Amikor fülvédőt visel, mindig figyeljen a figyelmeztető jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédőket

VÉDŐSISAK

Védősisak, ahol fennáll a veszélye annak, hogy tárgyak eshetnek a földre

FÜLVÉDÓK

Használjon elegendő hangtompító hatással rendelkező fülvédőket.

SZEMVÉDÓ

Mindig viseljen jóváhagyott szemvédő felszerelést. Ha arcvédőt használ, jóváhagott védőszemüveget is kell viselnie. Jóváhagott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak.

Szükség esetén, például a vágófelszerelés összeszerelésénél, ajánlatos védőkesztyűt viselni.

CSIZMÁK

Használjon stabil, nem csúszós csizmát.

RUHÁZAT

Viseljen sürü szövésü anyagból készült ruházatot, amely nem túl bő, nehogy beakadjon a gallyakba és a bokrok ágaiba.

Használjon mindig erős anyagból készült hosszúnadrágot. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Ügyeljen rá, hogy haja ne lógjon a vállára.

ELSŐSEGÉLY DOBOZ

Mindig legyen a közelben elsősegélykészlet.

A gép biztonsági felszerelése

Ez a fejezet elmagyarázza a gép különböző biztonsági felszereléseit, azok működését, valamint azt az ellenőrzést és karbantartást, amelyről a biztonságos használat érdekében gondoskodnia kell. Lásd a Mi micsoda című fejezetet arról, hogy a különböző alkatrészek hol találhatók meg a gépen.

Ha a gép karbantartását nem megfelelően végzik, illetve a javítási és szervizmunkálatokat nem képzett szakemberrel végeztetik el, a gép balesetveszélyessé válhat és várható élettartama is csökkenhet. További információért forduljon a legközelebbi szakszerviz munkatársaihoz.

FONTOS!

A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszerelésére. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmühelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizmühellyel rendelkező szakkereskedőtöl vásárolta, akkor kérje el tőle a legközelebbi szervizmühely címét.

VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el a gép biztonsági felszerelésének ellenőrzését és a karbantartási munkálatokat az ebben a fejezetben leírtak szerint. Ha a gép az előírt ellenőrzések valamelyikénél nem fe

VIGYÁZAT! A rezgéseknek való túlzott kitétel ér- vagy idegsérüléseket okozhat olyan személyeknél, akiknek vérkeringési zavaraik vannak. Forduljon orvoshoz, ha annak jeleit tapasztalja, hogy túlzottan ki van téve rezgeseknek. Ezek a panaszok többek között zsibbadás, érzéketlenség, bizsergés, szúrás, fájdalom, erőtlenség, a bőr színének és felületének megváltozása. Ezek a panaszok többnyire az ujjakban, a kezekben és a csuklókban jelentkeznek. Alacsony hőmérsékleten a veszély növekedhet.

Gázadagoló-retesz

A gázadagoló-reteszt a véletlen gázadagolás megakadályozása céljából alakították ki. Amikor a reteszgombot (A) benyomja (= azaz amikor megfogja a fogantyút), akkor szabaddá teszi a gázadagoló gombot (B). Amikor a fogantyút elengedi, akkor úgy a gázadagoló gomb, mint a reteszgomb visszaugrik eredeti helyzetébe. Erről két egymástól független rugórendszer gondoskodik. Ez azt jelenti, hogy a fogantyú elengedésekor a gázadagoló gomb automatikusan üresjárati állásban rögzül.

Győződjön meg arról, hogy felengedett reteszgombbal a gázadagológomb üresjárati helyzetben rögzített.

Nyomja le a reteszgombot, és győződjön meg arról, hogy az visszatér az eredeti állásába miután felengedi.

Ellenőrizze, hogy a gázadagológomb és a reteszgomb szabadon mozog, és, hogy a nyomórugók megfelelően működnek.

Lásd az Indítás című fejezetet. Kapcsolja be a gépet és adjon teljes gázt. Engedje el a gázszabályozót és győződjön meg róla, hogy a vágófelszerelés leállt és teljesen mozdulatlan. Ha a vágószerszám alapjáratban is forog, ellenőrizze a porlasztó alapjáratának beállítását. Lásd a Karbantartás című fejezetben szereplő utasításokat.

Leállító kapcsoló

Használja a leállító kapcsolót a motor leállítására.

Indítsa be a motort, és győződjön meg arról, hogy az leáll, ha a leállítókapcsolót stopállásba helyezi.

A vágófelszerelés védőrésze

Ez a védőegység védi a kezelőt a felcsapódó tárgyaktól. A védőegység azt is megakadályozza, hogy a kezelő a vágófelszereléshez érjen.

Ellenőrizze, hogy a védőegység ép-e, és nincs-e rajta repedés. Ha a védőlemezek sérültek, ütést kaptak, ki kell cserélni őket.

Mindig a vágófelszereléshez javasolt pengevédőt használja. Lásd a Műszaki adatok című fejezetet.

VIGYÁZAT! Vágófelszerelést jóváhagyott védelem nélkül semmilyen körülmények között ne használjon. Lásd a Műszaki adatok című fejezetet. Nem megfelelő, vagy meghibásodott védelem komoly személyi sérülést idézhet elő.

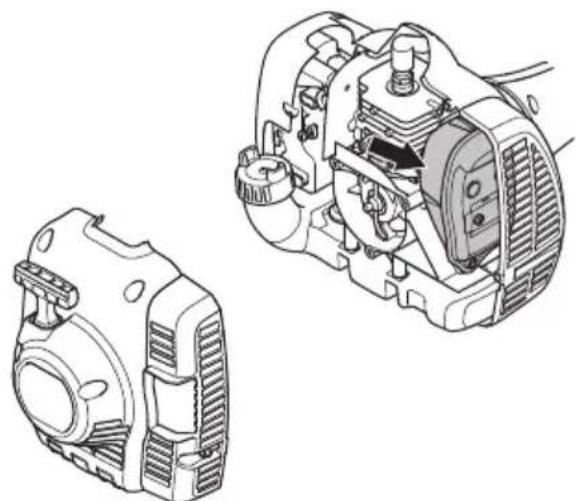

Kipufogódob

VIGYÁZAT! Soha ne használja a gépet beltérben, illetve megfelelő szellőzés nélküli helyen. A kipufogógázok szénmonoxidot tartalmaznak, ami nagyon veszélyes, szagtalan, mérgező gáz.

A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelő közeléből elvezesse. A katalizátorral ellátott hangfogó a kipufogógázban lévő ártalmas anyagokat is csökkenti.

A száraz és meleg klímájú országokban nagyobb a tűzveszély. Ezért az ide szállított berendezéseket úgynevezett szikrafogóhálóval látjuk el. Ellenőrizze, hogy az Ön gépének hangfogóján van-e ilyen háló.

Nagyon fontos, hogy a felhasználó kövesse a kipufogódobra vonatkozó ellenőrzési, karbantartási és szervizelőírásokat.

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Soha ne használjon olyan gépet, amelynek hibás a kipufogódobja.

Rendszeresen ellenőrizze, hogy a kipufogódob biztonságosan hozzá van rögzítve a géphez.

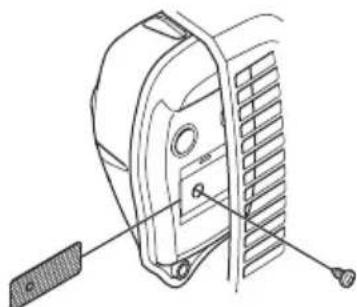

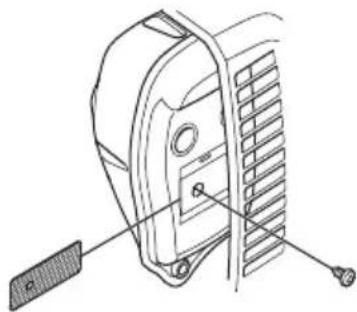

Ha az Ön gépén a kipufogódob szikrafogó hálóval rendelkezik, akkor azt rendszeresen tisztítani kell. Eltömődött háló a motor túlmelegedését okozza, ami a motor komoly károsodásához vezethet.

VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erősen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tűzveszélyról!

VIGYÁZAT! A hangtompító belsejében rákkeltő vegyi anyagok is lehetnek. Ügyeljen arra, hogy a hangtompító esetleges sérülésekor ne érintse meg ezeket az anyagokat.

VIGYÁZAT! Gondoljon rá, hogy:

A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében!

Vágószerkezet

Ez a fejezet leírja, hogy hogyan válassza ki és tartsa karban a vágószerkezetet, ahhoz, hogy:

- A legnagyobb vágóteljesítményt érje el.

- Növelje a vágószerkezet élettartamát.

FONTOS!

A vágófelszerelést kizárólag az általunk ajánlott védelemmel használja! Lásd a Műszaki adatok című fejezetet.

A helyes zsinóradagoláshoz és megfelelő zsinórátmérő kiválasztásához lásd a vágófelszerelés előírásait.

VIGYÁZAT! Mielőtt bármilyen munkát végezne a vágófelszerelésen, kapcsolja ki a motort. A vágófelszerelés a gázszabályozó elengedése után is forog. Győződjön meg róla, hogy a vágóeszköz leállt, vegye le a vezetéket a gyújtógyertyáról, és csak azután kezdjen dolgozni rajta.

VIGYÁZAT! Sérült vágófelszerelés használata növeli a balesetveszélyt.

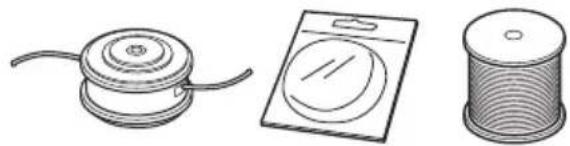

Nyírófej

FONTOS!

A zsinór legyen mindig szorosan és egyenletesen a dobra tekerve, ellenkező esetben egészségre ártalmas rezgések keletkeznek a gépben.

- Csak ajánlott nyírófejeket és zsinórokat használjon. Ezek a gyártó által ellenőrzöttek, hogy megfeleljenek az adott motor méretének. Ez különösen fontos a teljesen automatizált nyírófejek használata esetén. Csak javasolt vágófelszerelést használjon. Lásd a Műszaki adatok című fejezetet.

- Egy kisebb géphez általában kisebb nyírófejek szükségeltetnek, és fordítva. Ez azért van így, mert a zsinórral történő nyírás esetén a motor sugárirányban löki a zsinórt a nyírófejtől, és ugyanakkor a kaszálandó fű ellenállásába ütközik.

- A zsinór hossza szintén lényeges. Egy hosszabb zsinór nagyobb teljesítményű motort igényel, mint egy ugyanolyan keresztmetszetű, rövidebb zsinór.

- A trimmervédőn lévő késnek épnek kell lennie. A kés a zsinór megfelelő méretűre történő vágásához való.

- A zsinór élettartama növelhető, ha pár napon át vízben áztatjuk. A zsinór így erősebb lesz, és élettartama növekszik.

ÖSSZESZERELÉS

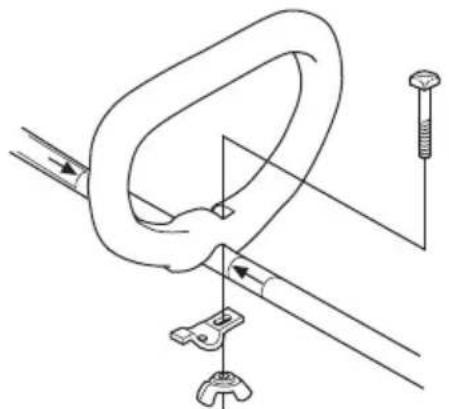

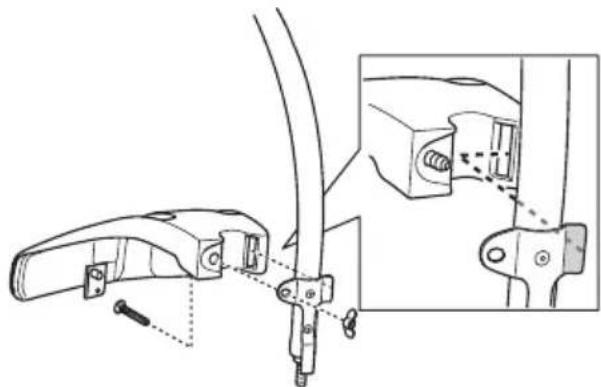

A hurokfogantyú összeszerelése

- Pattintsa rá a hurokfogantyút a hajtótengelycsőre. Figyelem, a hurokfogantyút a hajtótengelycsövön elhelyezkedő nyíljelzések közé kell felerősíteni.

- Rögzítse a csapszeget, a szorítólemezt és a szárnyas csavaranyát az ábra szerint. Húzza meg a szárnyas csavaranyát.

A trimmervédő és a nyírófej felszerelése

(122LK)

- Szerelje föl a trimmervédőt (A) a nyírófejjel végzendő munkához. Akassza be a trimmervédő/kombivédő egységet a hajtótengelycső rögzítőegységébe és rögzítse egy csavarral (L).

- Helyezze fel a meghajtótárcsát (B) a kifelé menő tengelyre.

- Addig forgassa a pengetengelyt, amíg a meghajtótárcsa nyílása és a váltóház megfelelő nyílása egybe nem esik.

- Helyezze be a zárópecket (C) a nyilásba, és rögzítse a tengelyt.

- Csavarja a nyírófejet (H) a forgás irányába.

- A szétszerelés a műveletek ellentétes sorrendben történő elvégzésével történik.

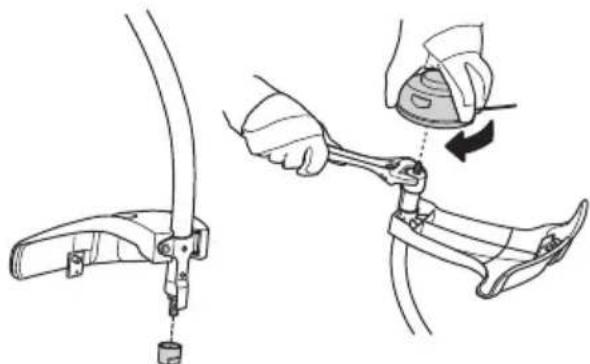

A trimmervédő és a nyírófej felszerelése

(122C)

- Állítsa be a védőegységet az ábra szerint. Húzza meg alaposan.

- Szerelje fel a porcsészét a tengelyre. A porcsészének teljesen körül kell zárnia a csavaranyát.

- Tartsa a porcsészét egy csavarkulccsal, hogy a tengely ne forogjon.

• Csavarja rá a nyírófejet a tengelyre.

ÖSSZESZERELÉS

A kéttagú hajtótengelycső összeszerelése és szétszerelése (122LK)

Összeszerelés:

• Lazítsa meg a csatlakozást a gomb az óramutató irányával ellentétes irányba való forgatásával.
• A toldalékon lévő fület (A) igazítsa a csatlakozón lévő nyílhoz (B).

- Nyomja a toldalékot a csatlakozóba, amíg az a helyére nem pattan.

Az egység használata előtt húzza meg erősen a szárnyas anyát.

- Lazítsa meg a csatlakozót a szárnyas anya (legalább 3-szori) elforgatásával.

- Nyomja meg és tartsa lenyomva a gombot (C). A motor végét szilárdan tartva húzza ki egyenesen a toldalékot a csatlakozóból.

Soha ne kapcsolja be a gépet:

1 Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.
2 Ha az üzemanyag ráfolyt Önre illetve a ruhájára, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet.
3 Ha a gépből üzemanyag szivárog. Ellenőrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken. Szivárgás esetén lépjen kapcsolatba a márkaszervizzel.

Szállitás és tárolás

• A gépet és az üzemanyagot úgy tárolja illetve szállítsa, hogy az esetlegesen kiszivárgó gőzök ne érintkezhessenek villamos gépekból, villanymotorokból, erőkapcsolókból/árammegszakítókból, fűtőkazánokból, stb. származó szikrákkal vagy nyílt lánggal.
• Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja illetve szállítsa.
• Hosszabb tárolás előtt ürítse ki a gép üzemanyagtartályát. Érdeklődje meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot. Úrítse ki a tartály tartalmát megfelelő tárolóedényekbe, és helyezze azokat jól szellőző helyre.
• Mielőtt a gépet hosszabb időre használaton kívül helyezné, tisztítsa meg alaposan, és végeztesse el teljes szervizét.
• Szállítás közben, valamint tárolás során a vágófelszerelés szállítási biztosító szerkezete legyen felszerelve.
• Szállításkor rögzítse a gépet.
• A motor véletlen beindításának elkerülése érdekében mindig húzza le a gyertyapipát a gyújtógyertyáról hosszabb tárolás esetén, vagy ha nem tud folyamatosan felügyelni a gépre, illetve ha bármilyen karbantartási feladatot végez rajta.
• Hagyja lehülni a fünyírót, mielött beállítja a tárolóhelyiségbe.

VIGYÁZAT! Bánjon óvatosan az üzemanyaggal. Ne feledkezzen meg a túz- és robbanás-veszélyről, a gozök belégzésének veszélyeiről.

Üzemanyagkeverék

FIGYELEM! A gép egy kétütemű motorral van felszerelve, amely benzin és kétütemű motorok számára előállított olaj keverékével működik. Fontos, hogy az olaj részarányát pontosan megmérjük, hogy biztosak lehessünk abban, hogy helyes lesz a keverék. Kis mennyiségű üzemanyag keverésénél már kis eltérések is drasztikus módon befolyásolják a keverék összetételét.

VIGYÁZAT! Az üzemanyag és annak göze tüzveszélyes lehet, és belelegezve illetve börrel érintkezve súlyos sérüléseket okozhat. Legyen ezért nagyon óvatos, amikor az üzemanyaggal bánik, és gondoskodjon megfelelő szellőzésról.

Benzin

FIGYELEM! Mindig legalább 90 oktános (RON) minőségű benzin/olaj keveréket használjon. Ha a gép katalizátorral van ellátva (lásd a "Műszaki adatok" című fejezetet), mindig jó minőségű, ólmozatlan benzin-olaj keveréket használjon. Az ólmozott benzin tönkreteszi a katalizátort.

Etanoltartalmú E10 üzemanyag használható (max. 10% etanoltartalommal). E10-esnél nagyobb etanoltartalmú üzemanyag használata esetén a motor szegény keveréket kap, és ettől károsodhat.

• A legalacsonyabb ajánlott oktánszám (RON): 90. Ha 90 oktánosnál gyengébb minőségű üzemanyaggal üzemelteti a motort, úgynevezett "kopogás" léphet fel. Ez a motor felmelegedéséhez vezet, ami a motor súlyos károsodását eredményezheti.
• Magasabb fordulatszámon történő üzemeltetés során magasabb oktánszámú benzin használata javasolt.

Husqvarna alkilüzemanyag

A legjobb teljesítmény érdekében a Husqvarna alkilüzemanyag használatát ajánljuk. Ez az üzemanyagtípus kevesebb ártalmas anyagot tartalmaz a hagyományos üzemanyagokhoz képest, így mérséklődik a kipufogó károsanyag-kibocsátása is. Az üzemanyag csak kis mennyiségű részecskét bocsát ki elégéskor, így biztosítva a motor élettartamának optimalizálását az alkatrészek tisztaságának növelése mellett. A Husqvarna alkilüzemanyag nem érhető el minden piacon.

Kétütemű olaj

• A legjobb eredmény és teljesítmény elérése érdekében használjon HUSQVARNA kétütemű motorolajat, amely kifejezetten léghütéses, kétütemű motorokhoz készül.
• Soha ne használjon vízhűtéses, kívül szerelt motorokhoz készült kétütemű (más néven TCW vagy "outboard" olajat).
• Soha ne használjon négyütemű motorokhoz használatos olajat.
• A gyenge minőségű olaj vagy a túlságosan erős olaj–üzemanyag keverék veszélyeztetheti a katalizátor működését, és csökkenti annak élettartamát.
• Keverékarány

1:50 (2%) HUSQVARNA kétütemű olajjal.

Benzin, liter Kétütemű olaj, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

ÜZEMANYAGKEZELÉS

Keverék

• A benzint és az olajat mindig tiszta, benzin számára jóváhagyott tartályban keverje.
• Kezdje mindig a szükséges benzinmennyiség felével. Töltse ehhez hozzá a teljes olajmennyiséget. Keverje (rázza) össze az üzemanyagkeveréket. Töltse hozzá a benzin hátralevő részét.
• Alaposan keverje (rázza) össze az üzemanyagkeveréket, mielőtt azt a gép üzemanyagtartályába töltené.

• Ne tartalékolja egy hónapnál tovább az üzemanyagot!
• Ha a gépet hosszabb ideig nem használja, akkor ki kell üríteni és kitisztítani az üzemanyagtartályt.

VIGYÁZAT! A katalízises semlegesítő berendezés kipufogója erősen felhevül munka közben és a munka után is meleg marad egy ideig. Ez az üresjáratra is vonatkozik. Ne feledkezzünk el a kigyulladás veszélyéről, különösen akkor, ha a fűrészt tűzveszélyes anyagok és/ vag

Tankolás

VIGYÁZAT! A következő óvintézkedések csökkentik a tűzveszélyt:

Az üzemanyagot a szabadban, szikra- és lángmentes helyen keverje és öntse.

Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe.

Tankolás előtt mindig állítsa le a motort.

Feltöltés előtt kapcsolja ki a motort, és hagyja húlni néhány percig. Az üzemanyagot jól szellőző helyen töltse be. Ne töltsön be üzemanyagot házon belül.

A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítődhessen.

Szorítsa rá alaposan a tanksapkát tankolás után.

Mindig vigye el a gépet a tankolás helyétől és forrásától, mielőtt beindítaná.

• Használjon túlcsordulás-védelemmel ellátott üzemanyagtartályt.
• Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.
• Törölje le az üzemanyagtartály fedele körüli felületet. Az üzemanyagba került szennyeződések üzemzavarokat okoznak.
• Az üzemanyag betöltése előtt mozgassa meg alaposan a tartályt hogy az üzemanyag jól összekeveredjen.

Indítás előtti ellenőrzés

- Ellenőrizze, hogy a nyírófej és a trimmervédő sértetlenek-e, és hogy nincsenek-e rajtuk repedések. Cserélje ki a nyírófejet és a felcsapódás elleni védelmet, ha azok ütésnek lettek kitéve, vagy ha repedések vannak rajtuk.

• Soha ne használja a gépet védelem nélkül, vagy meghibásodott védelemmel.
• A gép elindítása előtt minden borítófedélnek épnek és helyesen rögzítettnek kell lennie.

Beindítás és leállítás

VIGYÁZAT! A tengelykapcsoló fedelet és a hajtótengelycsövet a gép beindítása előtt kell felszerelni, ellenkező esetben a tengelykapcsoló kilazulhat és személyi sérüléseket okozhat.

Mindig vigye el a gépet a tankolás helyétől és forrásától, mielőtt beindítaná. Helyezze a gépet stabil felületre. Győződjön meg róla, hogy a vágófelszerelés nem érintkezik semmivel.

Illetéktelenek nem tartózkodhatnak a munkaterületen, ellenkező esetben komoly személyi sérülések veszélye áll fenn. A biztonsági távolság 15 méter.

Beindítás

Üzemanyagpumpa: Nyomogassa az üzemanyagpumpa gumilabdáját, míg az el nem kezd üzemanyaggal töltődni. A labdának nem szükséges teljesen megtelnie.

Szívató: Állítsa a szívatógombot szívatóállásba.

VIGYÁZAT! Ha a motor indításakor a szívatószabályozó szívató állásban van, a vágófelszerelés azonnal forogni kezd.

Nyomja a géptestet bal kézzel (FIGYELEM! Ne lábbal!) a talajhoz. Ragadja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak), majd gyors, erőteljes

BEINDÍTÁS ÉS LEÁLLÍTÁS

mozdulatokkal rántsa be a motort. Soha ne tekerje rá a kezére az indítózsinórt.

A gyújtással egyidőben nyomja vissza a szívatószabályozót, és ismételten próbálkozzon az indítással, amíg a motor be nem indul. Amikor a motor beindul, adjon gyorsan teljes gázt, és ezzel a startgáz automatikusan kikapcsolódik.

FIGYELEM! Ne húzza ki az indítózsinórt teljesen, és ne engedje el az indítófogantyút, ha a zsinór teljesen kihúzott állapotban van. Ez a gép károsodását okozhatja.

A motort a gyújtás kikapcsolásával lehet leállítani.

FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenőrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról.

MUNKATECHNIKA

Általános munkavédelmi utasítások

FONTOS!

Ez a fejezet a trimmelő fűrésszel végzett munka alapvető biztonsági előírásait tárgyalja.

Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát. Forduljon kereskedőhöz vagy márkaszervizhez.

Ne használja a gépet olyan feladatok elvégzésére, amelyekhez, úgy véli, nincs elegenő szakértelme.

Használat előtt Önnek tisztán kell látnia a különbséget az erdőtisztogatás, a fűritkítás és a fűnyírás között.

Alapvető munkavédelmi szabályok

1 Figyelje környezetét:

• Hogy meggyőződjön arról, hogy nincsenek személyek, állatok, vagy olyan tárgyak a közelben, amelyek befolyásolhatják a gép fölötti uralmát.
• Hogy biztosíthassa, hogy sem embert, állatot és egyebet nem fenyeget a vágófelszereléssel vagy a szétszóródó részekkel való érintkezés veszélye.
• FIGYELEM! Ne használja a gépet olyan körülmények között, ahol ha baleset következne be, nem lenne lehetősége segítséget hívni.
  2 Vizsgálja meg a munkaterületet. Távolítson el minden mozdítható tárgyat, pl. köveket, üvegcserepeket, szögeket, fémdrótokat, zsinegeket, stb., amelyeket a vágófelszerelés felkaphat, vagy amelyek esetleg a felszerelésre csavarodhatnak.
  3 Ne használja a fűrészt rossz időben, például sűrű ködben, erősen zuhogó esőben, erős szélben vagy nagy hidegben, stb. A hideg időben végzett munka fárasztó, és gyakran kockázatokkal is jár, például jeges talaj.
  4 Gondoskodjon róla, hogy stabilan álljon, és járása biztos legyen. Nézzen körül és ellenőrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok, stb.) jelenlétét, arra az esetre, ha hirtelen el kellene mozdulnia. Lejtős helyeken nagy elővigyáza

5 Tartsa meg egyensúlyát, és álljon szilárdan. Semerre ne hajoljon el a géppel. Mindig megfelelően egyensúlyozzon és álljon a talajon.
6 A gépet mindig két kézzel fogja. A gépet tartsa a törzse mellett.

7 A vágófelszerelést mindig a derékvonalánál lejjebb tartsa.
8 Minden testrészét tartsa távol a forgó vágófelszereléstől. Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez.
9 Mozgatás előtt le kell állítania a motort.
10 Ne tegye le a gépet, ha a motor jár, anélkül, hogy felügyelne rá.

VIGYÁZAT! Amikor a motor illetve a vágófelszerelés forog, sem a gép felhasználója, sem más nem távolíthatja el a vágott anyagot, mivel ez súlyos sérülésekhez vezethet.

Mielőtt eltávolítaná a penge tengelye köré csavarodott anyagot, állítsa le a motort és a vágófelszerelést, mivel ellenkező esetben sérülés veszélye áll fenn. A használat során és után a szögváltómű meleg lehet. Érintés esetén égési sérülés veszélye áll fenn.

VIGYÁZAT! Vigyázzon a felcsapódó tárgyaktól. Mindig elismert szemvédőt használjon. Soha ne hajoljon a vágófelszerelés védőegysége fölé. Kövek, szemét stb. kerülhetnek a szembe és vakságot illetve súlyos sérüléseket okozhatnak.

Senkit ne engedjen a munkaterületre. Gyermekek, állatok, szemlélődók és segítótársak is csak 15 m távolságig közelíthetik meg a munkaterületet. Ha valaki közeledik, azonnal állítsa le a gépet. Mielőtt megfordulna a géppel, mindig ellenőrizze, hogy nem tartózkodik-e valaki a biztonsági zónán belül.

MUNKATECHNIKA

Alapvető szabály

Minden egyes művelet után csökkentse a sebességet alapjáratig. Ha a motor hosszabb ideig teljes gázzal jár, anélkül, hogy munkát végezne, az súlyos motorhibát eredményezhet.

VIGYÁZAT! A védőrész és a vágófelszerelés közé időnként gallyak, fű illetve ágak szorulhatnak. Tisztításnál mindig állítsa le a motort.

Fúnyírás nyírófejjel

Nyírás

- Tartsa a nyírófejet közvetlenül a föld fölött, ferdén. A munkát a zsinór vége végzi. Hagyja a zsinórt saját sebességével dolgozni. Ne nyomja rá a zsinórt a kaszálandó felületre.

- A zsinór könnyen lekaszálja a füvet és a gyomot a falak, kerítés és a fák tövében, valamint a szegélyek mentén, de ugyanakkor felsértheti a fák és bokrok érzékeny kérgét és a kertoszlopokat.

- Ha 10-12 cm-re csökkenti a zsinór hosszát és csökkenti a motor fordulatszámát, a sérülés veszélye is csökken.

Tisztogatás

- Tisztogatáskor eltávolításra kerülnek a nem kívánt növények. A nyírófejet tartsa közvetlenül a föld fölött, ferdén. A zsinór vége a fák, oszlopok, szobrok, stb. körül a földhöz ütődhet. FIGYELEM! Ez a módszer gyorsítja a zsinór elhasználódását.

- Kavicsos, téglás, betonos terepen vagy vaskerítés körül a zsinór gyorsabban elhasználódik, mint a fák és a fakerítések mellett végzett munka során, és gyakrabban kell adagolni.

- Fünyírás és tisztogatás közben ne adjon teljes gázt (80%), ezáltal megnő a zsinór élettartama, és csökken a nyírófej kopása.

Vágás

- A trimmelő fűrész ideális olyan helyeken is, melyekhez hagyományos fűnyíró gépekkel nem lehet hozzáférni. Munka közben a zsinórnak a földdel párhuzamosan kell elhelyezkednie. Ne nyomja a nyírófejet a földhöz, mivel ez

tönkreteheti a pázsitot, és az eszközön is sérülést okozhat.

- Ne engedje, hogy vágás közben a nyírófej érintse a földet. Az állandó érintkezéstől a nyírófej megsérülhet, és elhasználódása is gyorsabb.

Söprés

- A forgó zsinór ventilációs hatása gyors és könnyű tisztogatásra alkalmas. Tartsa a zsinórt a söprendő felületekkel párhuzamosan, és mozgassa előre-hátra a szerszámot.

- Fünyírás és söprögetés közben alkalmazzon teljes gázt a legjobb eredmény elérése érdekében.

FONTOS! A kiegyensúlyozatlanság és a fogantyúk rezgésének elkerülése érdekében a vágófej burkolatát mindig meg kell tisztítani a zsinór újratöltésekor. Továbbá ellenőrizze, hogy a fej egyéb részeit meg kell-e tisztítani.

KARBANTARTÁS

Porlasztó

Az alapjárati fordulatszám beállítása

A beállítások előtt a légszűrőt ki kell tisztítani és a légszűrőfedelet a helyére kell szerelni.

Amennyiben újrabeállításra van szükség, állítsa be az alapjáratí fordulatszámot a T csavarral. Csavarja először a T csavart az óramutató járásával megegyező irányba, addig, amíg a vágófelszerelés forogni nem kezd. Tekerje azután a csavart az óramutató járásával ellentétes irányba, addig, míg a vágófelszerelés le nem áll. Az alapjárat akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár. Az alapjáratí fordulatszám és a vágófelszerelés forgásához szükséges fordulatszám között viszonylag nagy különbségnek kell lennie.

Javasolt alapjárati fordulatszám: Lásd a Műszaki adatok című fejezetet.

VIGYÁZAT! Ha az alapjáratot nem lehet úgy beállítani, hogy a vágófelszerelés ne forogjon, forduljon szervizmühelyhez/kereskedőhöz. Ne használja a gépet addig, amíg az nincs helyesen beállítva illetve megjavítva.

Kipufogódob

FIGYELEM! Egyes hangtompítók katalizátorosak. Olvassa el a Műszaki adatok című fejezetet, hogy megtudja, hogy az Ön gépe katalizátoros-e.

A kipufogódobot arra a feladatra tervezték, hogy csökkentse a zajszintet, és, hogy a kipufogógázokat a kezelőtől elvezesse. A kipufogógázok forróak, és szikrákat tartalmazhatnak,

amelyek tüzet okozhatnak, ha száraz és gyúlékony anyaggal érintkeznek.

Bizonyos kipufogódobok speciális szikrafogó hálóval vannak ellátva. Ha az Ön gépén van ilyen háló, akkor azt hetente legalább egyszer meg kell tisztítania. Ezt drótkefével lehet a legjobban elvégezni. A hálót a nem katalizátoros hangtompítókon hetente egyszer kell tisztítani, esetleg cserélni. A hálót a katalizátoros hangtompítókon havonta egyszer ellenőrizni, esetleg tisztítani kell. Ha a háló sérült, cserélje ki. Ha a háló gyakran eltömödik, az annak a jele lehet, hogy a katalizátor nem működik megfelelően. Ellenőriztesse a szerkezetet viszonteladójával. Egy eltömödött háló a gép túlmelegedéséhez, és a henger és a dugattyú sérüléséhez vezet.

FIGYELEM! Ne üzemeltesse a gépet hibás hangfogóval.

VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erősen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tűzveszélyról!

KARBANTARTÁS

A hűtőrendszer

A lehető legalacsonyabb üzemi hőmérséklet megtartása érdekében a gép hűtőrendszerrel van felszerelve.

A hűtőrendszer a következőkből áll:

1 Az indítószerkezeten található levegőbeszívó nyílás

2 Hűtőbordák a hengeren

Tisztítsa meg kefével a hűtőrendszert hetente egyszer, erős igénybevétel esetén gyakrabban is. Szennyezett vagy eltömődött hűtőrendszernek a gép túlmelegedése az eredménye, ami a dugattyú és a henger károsodását okozza.

Gyújtógyertya

A gyújtógyertya műszaki állapotát befolyásolja:

• Helytelen porlasztóbeállítás.

- Nem megfelelő a kenőanyag ( túl sok az olaj, vagy rossz a minősége).

- Elszennyeződött levegőszűrő.

Ezek a tényezők lerakódásokat okozhatnak a gyújtógyertya elektródáin, ami üzemzavarokhoz és indítási problémákhoz vezethet.

Ha a gép erőtlen, nehéz beindítani, vagy egyenlőtlen az üresjárata, akkor mindig ellenőrizze először a gyújtógyertyát. Ha a gyújtógyertya elszennyeződött, tisztítsa meg azt és ellenőrizze a szikraközt. A helyes szikraköz 0,5 mm. A gyújtógyertyát kb. egy hónapnyi üzemelés után ki kell

cserélni, vagy korábban, ha az elektródák nagyon elhasználódtak.

FIGYELEM! Használja mindig az előírt típusú gyújtógyertyát! Nem megfelelő gyújtógyertya komolyan károsíthatja a hengert és a dugattyút. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja. Ha bővebb információra van szüksége, forduljon a kereskedőhöz vagy a Husqvarna vállalathoz.

Kéttagú hajtótengelycső

A hajtótengely végét a hajtótengelycső alsó tagjában 30-óránként kenje meg gépzsírral. A rendszeres kenés elmaradása esetén a kéttagú modelleknél fennáll az a veszély, hogy a hajtótengely végei (a tengelykapcsolásnál) berágódnak.

A levegőszűrőt rendszeresen tisztítani kell a portól és a szennyeződésektől, hogy elkerüljük a következőket:

• A porlasztó üzemzavarai.
- Indítási problémák.
- A motor teljesítményének csökkenése.
- A motor részeinek fölösleges kopása
- Szokatlanul nagy üzemanyagfogyasztás.

A levegőszűrőt 25 óránként, vagy rendkívül poros körülmények esetén többször kell tisztítani.

A levegőszűrő tisztítása

A hengerfedelet levéve emelje ki a levegőszűrőt. Mossa át a szűrőt meleg szappanos vízzel. Visszaszereléskor a szűrónek száraznak kell lennie.

Egy bizonyos időn túl használt levegőszűrőt nem lehet teljesen megtisztítani. Ezért rendszeres időközönként új levegőszűröre kell azt kicserélni. Egy megrongálódott levegőszűrőt mindig ki kell cserélni.

Ha a gépet poros környezetben használja, a levegőszűrőt be kell olajozni. Lásd A levegőszűrő beolajozása című fejezetben szereplő utasításokat.

A levegőszűrő beolajozása

Mindig HUSQVARNA szürőolajat (cikkszám 531 00 92–48) használjon. A szürőolaj oldószert tartalmaz, hogy könnyű legyen eloszlatni a szürőben. Vigyázzon ezért, hogy az olaj ne kerüljön a börére.

Helyezze bele a szürőt egy műanyagtasakba, majd öntse bele a szűrőolajat. Gyúrja át a műanyagtasakot, hogy az olaj jól eloszoljon. Emelje ki a szürőt a műanyagtasakból, és mielőtt visszaszerelné, távolítsa el a fölösleges olajat belőle. Soha ne

használjon hagyományos motorolajat. Az a szűrön keresztül meglehetősen gyorsan lesüllyed a fenékre.

A szögváltómű gyárilag fel van töltve megfelelő mennyiségű kenőanyaggal. Mielőtt használatban venné a gépet, mégis ellenőrizze, hogy a szögváltómű 3/4 részig meg van-e töltve kenőanyaggal. Használjon speciális HUSQVARNA kenőolajat.

A váltóházban a kenőanyagot általában nem kell cserélni, kivéve javításkor.

KARBANTARTÁS

Karbantartási séma

Alább következik egy lista a gép karbantartásának pontjaival. A legtöbb pontot a Karbantartás című fejezet írja le. A felhasználó kizárólag olyan karbantartási és szervizmunkákat végezhet, amelyek ebben a használati utasításban szerepelnek. Komolyabb beavatkozásokat csak elismert szervizműhely végezhet.

Karbantartás	Napikarbantartás	Hetikarbantartás	Havikarbantartás
Tisztítsa meg a gépet kívülről. X
Ellenőrizze a gázszabályozó zár és a gázszabályozó működését biztonsági szempontból.	X
Ellenőrizze, hogy a leállító kapcsoló működik-e. X
Győződjön meg róla hogy a vágófelszerelés alapjáratban nem jön mozgásba.	X
Tisztítsa meg a levegőszűrőt. Ha szükséges, cserélje ki. X
Ellenőrizze, hogy a védőegység ép-e, és nincs-e rajta repedés. Ha a védőlemezek sérültek, ütést kaptak, ki kell cserélni őket.	X
Ellenőrizze, hogy a nyírófej ép-e, és nincs-e rajta repedés. Szükség esetén cserélje ki a nyírófejet.	X
Ellenőrizze, hogy a csavarok és csavaranyák megfelelően meg vannak-e húzva.	X
Ellenőrizze, hogy nincs-e üzemanyagszivárgás a motortól, üzemanyagtartálytól illetve üzemanyagvezetékektől.	X
Ellenőrizze indítószerkezetet a zsinójrával. X
Tisztítsa meg a gyújtógyertyát kívül. Szerelje le a gyertyát és ellenőrizze a szikraközt. A hézag 0,5 mm legyen, ellenkező esetben a gyertyát ki kell cserélni.		X
Tisztítsa meg a gép hűtőrendszerét. X
Tisztítsa meg illetve cserélje ki a hangtompító szikrafogóhálóját (csak a katalizátorral nem rendelkező hangtompítókra vonatkozik).		X
Tisztítsa meg a porlasztót kívülről, és a porlasztó környékét. X
Ellenőrizze, hogy a szögváltómű 3/4 részig fel van-e töltve kenőanyaggal. Ha szükséges, töltse fel speciális zsírral.		X
Ellenőrizze, hogy az üzemanyagszűrő nincs-e elszennyeződve, illetve hogy az üzemanyagvezetéken nincsenek-e repedések vagy egyéb sérülések. Szükség esetén cserélje ki.			X
Ellenőrizze az összes villamos vezetéket és csatlakozást. X
Ellenőrizze, hogy a tengelykapcsoló, a kuplungrugók és a kuplungdob sértetlenek-e. Szükség esetén cseréltesse ki elismert szervizműhellyel.			X
Cserélje ki a gyújtógyertyát. X

Ha bővebb információra van szüksége, forduljon a kereskedőhöz vagy a Husqvarna vállalathoz.

MÜSZAKI ADATOK

Műszaki adatok

122C 122LK

Motor

Hengerürtartalom, cm ^3 21,7 21,7

Hengerátmérő, mm 32,0 32,0

Löket, mm 27 27

Fordulatszám alapjáraton, ford/perc 2900 2900

Javasolt legmagasabb fordulatszám, ford/perc 7200 9100

Forgási sebesség a kimenő tengelyen, ford/perc 7200 6232

Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/0,6/7800 0,6/7800 ford/perc

Katalizátoros hangtompító Igen Igen

Fordulatszám-szabályozott gyújtásrendszer Nem Nem

Gyújtásrendszer

Gyújtógyertya BRISK HQT-4 BRISK HQT-4

Elektródatávolság, mm 0,5 0,5

Üzemanyag-/kenőrendszer

Benzintartály úrtartalma 0,3 0,3

Tömeg

Súly üzemanyag, vágófelszerelés és lemez nélkül, kg 4,4 4,8

Zajkibocsátás

(lásd megj. 1)

Zajszint, mért, dB(A) 102 104

Zajszint, garantált L_WA dB(A) 104 108

Zajszintek

(2.sz.jegyzet)

A kezelő hallószervére gyakorolt, a EN ISO 11806 és az ISO 22868 szerint mért ekvivalens hangnyomásszint, dB(A): 88 90

Rezgésszintek

(lásd a 3. sz. megjegyzést)

Az EN ISO 11806 és az ISO 22867 szerint mért ekvivalens rezgésszintek ( a_hv,eq ) a fogantyúban, m/s²

Nyírófejjel ellátva (eredeti), bal/jobb 5,0/3,6 3,6/3,5

1. sz. megjegyzés: A környezet zajszennyezése zajteljesítményszintként (L _WA ) mérve a 2000/14/EG EGK-dírektíva szerint. A gép jelentésben szereplő hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófelszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű gépek közti eltéréseket is a 2000/14/EK jelű irányely értelmében.

2. megjegyzés: A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 1 dB(A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

3. megjegyzés: Az ekvivalens rezgésszintre vonatkozó megküldött adatok az 1 m/s² tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

MÜSZAKI ADATOK

122LK
Jóváhagyott tartozékok Típus		A vágófelszerelés védelme, Cikkszám
Csavarmenet, pengetengely M10
Nyírófej T25 (I 2,0–2,7 mm-es zsinór) 574 19 87–01
122C
Jóváhagyott tartozékok Típus		A vágófelszerelés védelme, Cikkszám
Csavarmenet, pengetengely 3/8 R
Nyírófej	T25 (I 2,0–2,7 mm-es zsinór) 574 47 95–01
	T25C (I 2,0–2,7 mm-es zsinór) 574 47 95–01

A megadott típusokhoz az alábbi felszereléseket ajánljuk.

Jóváhagyott tartozékok Használat
Seprű tartozék, SR600–2 122LK
Sövénynyíró toldalék, HA110 122LK
Sövénynyíró toldalék, HA850 122LK
Szegélynyíró toldalék, EA850 122LK
Fűrész tartozék, PA1100 122LK
Hosszabbító tartozék, EX850 122LK
Kultivátor tartozéka CA230 122LK
fújófelszerelés BA101 122LK
Sörtés kefe tartozék, BR600 122LK
Gyepszellőztető tartozék, DT600 122LK

EK-megfelelőségi nyilatkozat (Kizárólag Európára vonatkozik)

A Husqvarna AB, SE-561 82 Huskvarna, Svédország (tel.: [phone]) kijelenti, hogy azok a Husqvarna 122C és 122LK fűkaszák, amelyek a 2016-es évben vagy azt követően kaptak sorozatszámot (az év jól láthatóan fel van tüntetve a típustáblán, a sorozatszám előtt), megfelelnek az EGK TANÁCSA következő IRÁNYELVEINEK:

• Gépekről szóló 2006/42/EK irányelv (2006. május 17.).
• 2014 február 26, "az elektromágneses kompatibilitást illetően" 2014/30/EU.
• 2000 május 8, "a környezet zajszennyezését illetően", 2000/14/EG. Megfelelőségi felmérés az V. függelék szerint. A zajszennyezését illetően lásd a Műszaki adatok című fejezetet.

Alkalmazott szabványok:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

A Svensk Maskinprovning (SMP) AB, Box 7035, SE-750 07 Uppsala, Svédország, típusellenőrzést végzett a Husqvarna AB vállalat számára. A bizonyítványok számai: 122C - SEC/10/2271, 122LK - SEC/10/2272

Az SMP Svensk Maskinpfovning AB a 2000/14/EK tanácsi irányelv V. függelékét szintén elfogadta. A bizonyítvány száma: 122C - 01/164/068, 122LK - 01/164/067

Huskvarna, 2016 március 30.

Per Gustafsson, Fejlesztési igazgató (A Husqvarna AB technikai dokumentációért felelős hivatalos képviselete.)

ZNACZENIE SYMBOLI

- Düğmeyi çevirerek kaplini gevşetin (en az 3 kez).
