KULLANIM KILAVUZU 122LK HUSQVARNA

TR Kullanım kılavuzu 507-528

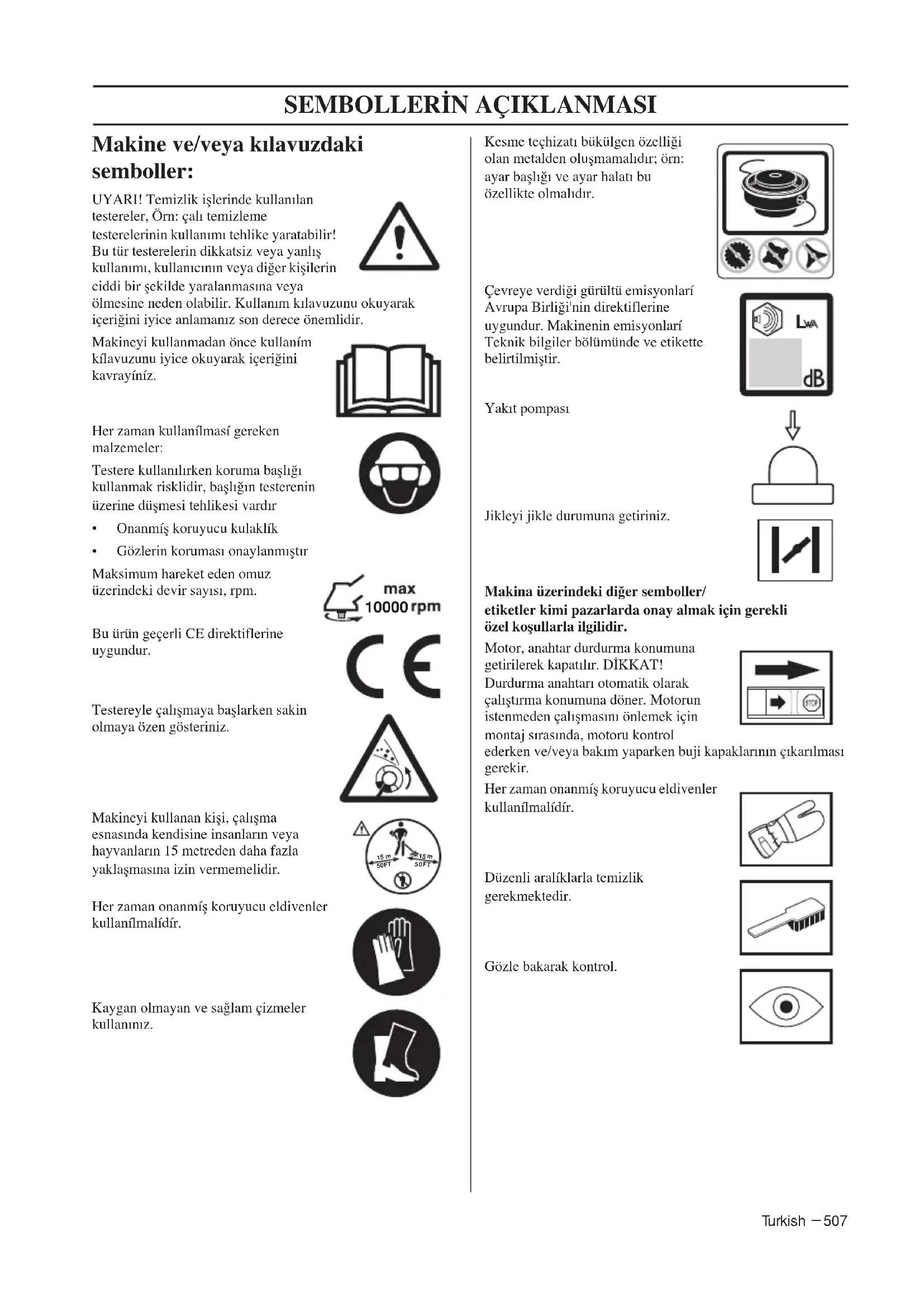

Makine ve/veya kılavuzdaki semboller:

UYARI! Temizlik işlerinde kullanılan testereler, Örn: çalı temizleme testerelerinin kullanımı tehlike yaratabilir! Bu tür testerelerin dikkatsiz veya yanlış kullanımı, kullanıcıının veya diğer kişilerin ciddi bir şekilde yaralanmasına veya ölmesine neden olabilir. Kullanım kılavuzu içeriğini iyice anlamanız son derece önemli

Makineyi kullanmadan önce kullanım kılavuzunu iyice okuyarak içeriğini kavrayíniz.

Her zaman kullanılması gereken malzemeler:

Testere kullanılırken koruma başlığı kullanmak risklidir, başlığın testerenin üzerine düşmesi tehlikesi vardır

• Onanmís koruyucu kulaklík
• Gözlerin koruması onaylanmıştır

Maksimum hareket eden omuz üzerindeki devir sayısı, rpm.

Bu ürün geçerli CE direktiflerine uygundur.

Testereyle çalışmaya başlarken sakin olmaya özen gösteriniz.

Makineyi kullanan kişi, çalışma esnasında kendisine insanların veya hayvanların 15 metreden daha fazla yaklaşmasına izin vermemelidir.

Her zaman onanmış koruyucu eldivenler kullanılmalidir.

Kaygan olmayan ve sağlam çizmeler kullanımız.

Kesme teçhizatı bükülgen özelliği olan metalden oluşmamalıdır; örn: ayar başlığı ve ayar halatı bu özellikle olmalıdır.

Çevreye verdiği gürültü emisyonları Avrupa Birliği'nin direktiflerine uygundur. Makinenin emisyonları Teknik bilgiler bölümünde ve etikette belirtilmiştir.

Yakıt pompası

Jikleyi jikle durumuna getiriniz.

Makina üzerindeki diğer semboller/ etiketler kimi pazarlarda onay almak için gerekli özel koşullarla ilgilidir.

Motor, anahtar durdurma konumuna getirilerek kapatılır. DİKKAT!

Durdurma anahtarı otomatik olarak çalıştırma konumuna döner. Motorun istenmeden çalışmasını önlemek için montaj sırasında, motoru kontrol ederken ve/veya bakım yaparken buji kapaklarının çıkarılması gerekir.

Her zaman onanmış koruyucu eldivenler kullanılmalidir.

Düzenli aralıklarla temizlik gerekmektedir.

Gözle bakarak kontrol.

Değerli Müşterimiz,

Bir Husqvarna ürünü aldığız için sizi kutlarız. Husqvarna, İsveç Kralı XI. Karl'ın ağızdan dolma tüfek yapımı için Husqvarna nehri kıyısında bir fabrika kurulmasını emrettiği 1689 yıldan bu yana olan birikimin ve geleneğin ürünüdür. Su gücüyle çalışan bir fabrika için Huskvarna nehrinin sularından yararlanmak amacıyla yapılan yer seçimi de son derece mantıklıydı. 300 yılı aşkın ömrü süresince Husqvarna fabrikası, odun sobasından modern mutfak malzemelerine, dikiş makinelerine, bisikletlere, motosikletlere kadar birçok farklı ürün imal etmiştir. İlk motorlu çim biçme makineleri 1956 yılında üretilmeye başlandı ve bunun ardından 1959'da zincirli testereler geldi; Husqvarna'nın bugün uzmanlaştığı alan da bu oldu.

Günümüzde artık Husqvarna, en büyük önceliği kalite olan, dünyanın en önde gelen orman ve bahçe ekipmanı üreticisidir. Misyonumuz, ormancılık ve bahceciliğin yanı sıra inşaat sektörü için de motorla çalışan ekipmanlar geliştirmek, üretmek ve pazarlamaktır. Husqvarna'nın amacı, ergonomik, kullanılabilirlik, güvenlik ve çevre koruması konularında da her zaman en önde olmaktır.' İste bu nedenle, çalıştığımız bu alanlarda sizlere farklı özellikleri olan ürünler geliştirmiş bulunmaktadır.

Ürünlerimizi kalite ve performans açısından büyük bir memnuniyetle uzun yıllar kullanacağınına inancımız tamdır. Ürünlerimizden herhangi birini satın almanız, gerektiğinde profesyonel onarım ve servis hizmetlerine ulaşmanızı sağlar. Makinenizi satın aldığınız yer yetkili bayilerimizden biri değilse, size en yakın servis istasyonunun adresini isteyin.

Dileğimiz, ürünümüzden memnun kalmanız ve uzun yıllar kullanmanızdır. Bu kullanım kılavuzunu değerli bir belge olarak koruyun.' İçinde önerilenleri (kullanım, servis, bakım, vs.) yerine getirerek makinenizin ömrünü uzatabilir ve elden düşme satış değerini artırabilirsiniz.' Bir gün makinenizi satarsanız, yeni sahibine kullanım kılavuzunu da vermeyi ihmal etmeyin.'

Husqvarna ürünlerini kullandığınız için teşekkür ederiz.

Husqvarna AB ürünlerini sürekli olarak geliştirmeye çalışmaktadır, bu yüzden ürünlerin biçim ve görünüşleri konusunda önceden haber vermeksizin değişiklik yapma hakkımız saklıdır.

İÇİNDEKİLER

İçindekiler

SEMBOLLERİN AÇIKLANMASI

Makine ve/veya kılavuzdaki semboller: 507

GIRiS

Değerli Müşterimiz, 508

İÇİNDEKİLER

İçindekiler 509

NE NEDİR?

Çim biçici üzerinde ne nedir? 510

GENEL GÜVENLIK AÇIKLAMALARI

Başlamadan önce aşağıdaki konulara dikkat ediniz: .... 509

Önemli 511

Kişisel koruyucu araçlar 511

Makinenin güvenlik donanímí 512

Kesici gereçler 514

MONTAJ

Kesici başlık korumasının ve kesici başlığın montajı ... 515

Kesici başlık korumasının ve kesici başlığın montajı ... 515

İki parçalı mili monte ve demonte etme 516

YAKIT KULLANIMI

Yakıt güvenliği 517

Çalıştirici 517

Yakít ikmali 518

ÇALIŞTIRMA VE DURDURMA

Başlamadan önce kontrol yapınız. 519

Çalıştırma ve durdurma 519

ÇALIŞMA TEKNİKLERİ

Genel çalışma açıklamaları 521

BAKIM

Karbüratör 523

Susturucu 523

Soğutucu sistem 524

Buji 524

İki parçalı mil 524

Hava filtresi 524

Bakım şeması 526

TEKNİK BİLGİLER

Teknik bilgiler 527

Uygunluk konusunda AB deklarasyonu 528

Başlamadan önce aşağıdaki konulara dikkat ediniz:

• Kullaním kílavuzunu dikkatle okuyunuz.
- Kesme teçhizatínín montaj ve ayaríní kontrol ediniz.

UYARI! Kesme işlemini yaparken uzun süre gürültüye maruz kalma, duyma bozukluğuna yol açabilir. Bu nedenle daima onaylanmış bulunan, gürültüye karşı koruma cihazı kullanınız.

UYARI! İmalatçının izni olmaksızın makinenin orijinal yapısı hiçbir biçimde değiştirilemez. Her zaman orijinal yedek parça kullanılmalıdır. Yctkili olmayan kişiler tarafından yapılan değişiklikler ve/veya orijinal olmayan parçalar, kullanıcının yaralanmasına ya da ölümüne neden olabilir.

UYARI! Bir taş kesme testeresi, çalı budayıcısı veya kesicinin dikkatsiz veya yanlış kullanılması, bu araçları kullanan kişilerin veya diğer insanların ölümüne veya tehlikeli bir şekilde yaralanmalarına yol açabilir. Burada size sunulan, kullanma talimatını okumanız ve içeriğini anlamınız çok önem taşımaktadır.

NE NEDİR?

18 19 1 2 3 4 122LK 122C 2 3 4 6 7 8 9 10 11 12 13 14 15 16 17 18 20 1 2 11 12 13 14 15 16

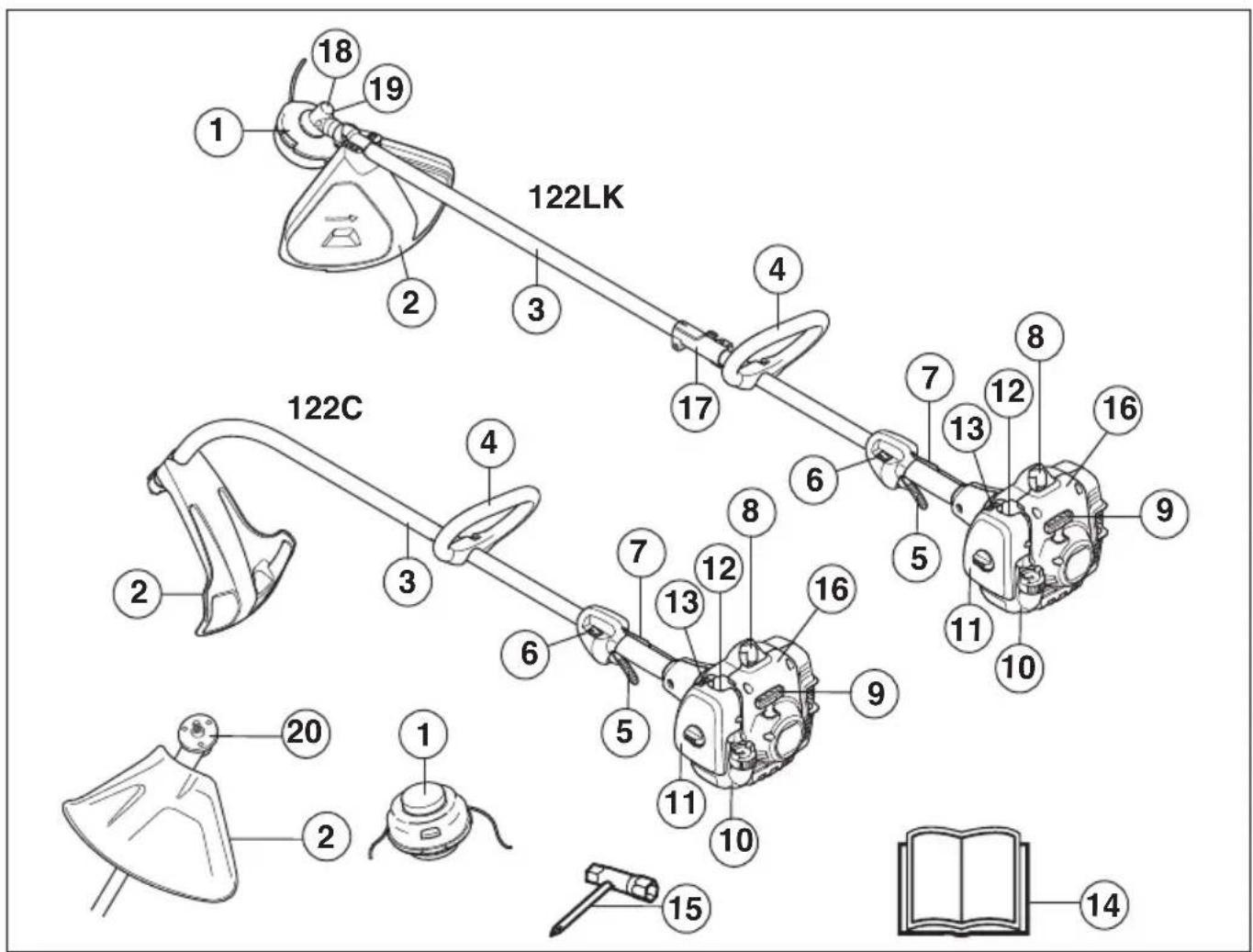

Çim biçici üzerinde ne nedir?

1 Kesme başlığı
2 Kesme cihazlarının korunması
3 Teçhizat borusu
4 Tutamak
5 Gaz ayarí
6 Stop düğmesi
7 Kelebek kilidi
8 Buji kapağı ve buji
9 Çalıştırma tutacağı
10 Yakít deposu
11 Hava filtresi kapağı
12 Yakıt pompası.
13 Şok ayar kolu
14 Kullanım kılavuzu
15 Anahtar
16 Çalıştırma arací
17 Bağlantı borusu
18 Debriyajlar
19 Cihaza yağ doldurma, debriyajler
20 Yardımcı araçlar (122LK)

Önemli

ÖNEMLİ!

Makine yalnızca çim biçme için tasarlanmıştır.

Kesme cihazları için motor parçası olarak kullanabileceği niz araç-gereçlerin kaynaklarını size tavsiyede bulunduğumuz Teknik veri bölümünde bulabilirsiniz.

Kullanım ulusal veya yerel yönetmelikler tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun.

Yorgun ya da içkili iken ya da görüş, karar verme ve bedensel denetim yeteneklerinizi etkileyebilecek olan bir ilaç almışsanız makineyi asla kullanmayınız.

Kişisel koruyucu araçlar kullaníniz. Kişisel koruyucu araçlar bölümüne bakíniz.

Artik orijinal imalatına benzerliği kalmayacak biçimde yapısal değişikliğe uğratılmış bir makineyi asla kullanmayınız.

Hiçbir zaman arızalı bir makineyi kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri ile bakım ve servis talimatlarına uyun. Bazı bakım ve servis işlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. Bakım başlığı altındaki talimatlara bakın.

Çalıştırmadan önce tüm kapaklar, siperler ve tutamaklar takılmalıdır. Elektrik çarpması riskini engellemek için buji kapağının ve ateşleme kablosunun hasarsız olduğundan emin olun.

Makine operatörü, çalışma sırasında insan veya hayvanların 15 metreden daha yakında bulunmamasını sağlamalıdır. Aynı çalışma alanında birkaç operatör çalıştuğında, güvenli mesafe en az 15 metre olmalıdır.

Kullanmadan önce makineyi genel olarak kontrol edin ve bakım çizelgesini inceleyin.

UYARI! Bu makine, çalışması sırasında bir elektromanyetik alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implantlar takılı kişilerin, bu makineyi çalıştırmadan önce doktorlarına ve tıbbi implant üreticisine danışmanlarını öneririz.

UYARI! Motorun kapalı veya havalandırması iyi olmayan yerlerde çalıştırılması havasızlıktan boğulmaya veya karbon monoksit zehirlenmesine yol açabilir.

UYARI! Hiçbir zaman çocukların makineyi kullanmalarına veya yakınında olmalarına izin vermeyin. Makinede yaylı durdurma anahtarı olduğundan ve çalıştırma elciğine uygulanabilecek az bir güç ve hızla çalıştırılabileceğinden, bazı koşullarda küçük çocuklar bile makinenin çalışması için gereken gücü bulabilirler. Bu da ciddi yaralanmalara yol açabilir. Bu nedenle makine yakın gözetiminiz altında olmadığı zaman buji kapağını çıkarın.

Kişisel koruyucu araçlar

ÖNEMLİ!

Çim biçici hatalı veya dikkatsiz kullanlırsa tehlikeli olabilir. Öperatör veya diğer kişiler için ciddi veya ölümcül yaralanmalara neden olabilir. Bu kullanım kılavuzunun içeriğini okumanız ve anlamanız son derecede önemlidir.

Makineyi her kullandığínizda, onaylanmış kişisel koruyucu araçlar kullanmalısınız. Kişisel koruyucu araçlar sakatlanma tehlikesini ortadan kaldırmasalar da, herhangi bir kazanın meydana gelmesi durumunda yaralanma derecesini azaltırlar. Uygun kişisel koruyucu araçlar seçmekte satıcínizin yardımını isteyiniz.

UYARI! Gürültüye karşı koruma cihazı kullanılırken, uyarı sinyallerine ve seslerine karşı daima dikkatli olunuz. Motor durdurulduktan hemen sonra, gürültüye karşı koruma cihazını çıkartınız.

MİĞFER

Testere kullanılırken koruma başlığı kullanmak risklidir, başlığın testerenin üzerine düşmesi tehlikesi vardır

GÜRÜLTÜYE KARŞI KORUMA CİHAZI

Gürültüye karşı koruma cihazı, yeterli bir susturucu etkisi sağlıyorsa kullanılmalıdır.

GÖZ KORUMA CİHAZI (GÖZLÜK)

Daima onaylanmış bulunan göz koruma cihazları kullanı lmalı dır. Miğferin ön parçası nda kullanı lan koruma gözlüğü de mutlaka onaylanmış olmalı dır. Koruma gözlüğünün onaylanmış olması demek, ABD'nin ANSI Z 87.1. standartları na veya AB ülkelerinin EN 166 standartları için aranan şartlara uygun olması anlamı na gelir.

GENEL GÜVENLIK AÇIKLAMALARI

ELDIVENLER

Eldivenler ihtiyaç duyulduğu zaman kullanılabilir, Örn: kesme cihazlarının monte işlemlerinde mutlaka kullanılmalıdır.

ÇİZMELER

Kaygan olmayan ve sağlam çizmeler kullanınız.

ELBİSELER

Kesme işlemini yaparken yırtılmaya dayanıklı elbiseler kullanımız, çalıhlklara ve dallara kolayca takılma riski taşıyan geniş elbiseler giymekten kaçınınız. Daima sağlam ve dayanaklı uzun paçalı pantolonları kullanımız. Kesme işlemini yaparken ziynet eşyası takmayınız, kısa pantolon veya sandalet giymeyiniz ve çıplak ayakla çalışmayınız. Saçlarının omuzlarınıza doğru sarkmamasına özen gösteriniz.

İLK SARGI

İlk yardım çantası her zaman kolay ulaşılır bir yerde olmalıdır.

Makinenin güvenlik donanímí

Bu bölümde, makinenin güvenlik donanímí konusunda ayrıntılarín neler olduğu, bunların hangi işlevlere sahip bulunduğu ve doğru çalışıp çalışmadığına emin olmak için kontrol ve bakımínín nasıl gerçekleştirileceği açıklanmaktadır. Bu teçhizatın makinenin neresinde olduğunu görmek için Ne nedir? bölümüne bakınız.

Makine doğru bir şekilde kullanılmaz ve gerekli onarımlar ve bakımlar yetkili servis ve bilirkişiler tarafından yapılmazsa, o taktirde makinenin ömrünün uzunluğu kısalabilir ve kaza riski artabilir. Eğer daha fazla bilgiye ihtiyaç duyuyorsanız, en yakın servis istasyonuna başvuruda bulununuz.

ÖNEMLİ!

Makinenin her türlü servis ve onarımı özel eğitim gerektirmektedir. Bu, özellikle makinenin güvenlik donanímıyla ilgilidir. Eğer makineniz aşağıdaki listede yer alan denetimlerden herhangi birinde takılırsa, servis atelyenize başvurunuz. Ürünlerimizden herhangi birini satın aldığınızda, profesyonel tamir ve servis sunacağımızı garanti ederiz. Makineyi size satan satıcı servis satıcısı değilse, en yakın servis temsilcisinin adresini vermesini isteyiniz.

UYARI! Bozuk güvenlik gereçlerine sahip bir makineyi asla kullanmayınız. Bu bölümde belirtilen kontrolleri ve bakım önlemlerini uygulayınız. Makineniz bu denetimlerden herhangi birisinde takılırsa onarım için servis ajaníniza başvurunuz.

UYARI! Titreşimlere maruz kalmak, kan dolaşımı bozukluğu bulunan kişilerde, kan damarı veya sinirsel hastalıklara neden olabilir. Titreşimden meydana gelen herhangi bir rahatsızlık durumunda, doktora gidiniz. Örnn: bu tür semptomlar, uyuşukluk, duyarlılığını yitirme, gıdıklanmalar, batmalar, ağrılar veya normal gücünü yitirme, derinin yüzeyinin veya renginin değişimi gibi ortaya çıkabilmektedir. Bu tür semptomlar alısa geldiği şekilde, parmaklarda, ellerde veya bileklerde görülür. Düşük ısıda riskler daha fazla artabilir.

Kelebek kilidi

Kelebek kilidi, istenmeyen durumlarda gaz ayarínin etkinleşmesini önlemek için yapılmıştır. Düğmeye (A) basınca (elinizi kulpa bastırınca) gaz ayarı (B) devreden çıkar. Elinizi kaldırdiğinizda ise hem gaz ayarı hem de gaz ayarlama düğmesi eski durumuna döner. Bu hareket iki tane bağımsız dönüş yayı tarafından kontrol edilir. Bu düzenleme sayesinde, elinizi kulptan kaldırdiğinizda kelebek kontrolü otomatik olarak çalışmama durumunda kilitlenir.

A B

Gaz ayarlama düğmesi asıl konumunda iken gaz ayarínín boşta olduğunu denetleyiniz.

Kelebek kilidine basíniz ve bíraktiğiniz zaman yeniden asıl konumuna geldiğini denetleyiniz.

Gaz ayarínín ve kelebek kilidinin rahat çalışmakta olduğunu ve dönüşüm makası sisteminin çalıştǐgíní denetleyiniz.

Başlangıç bölümündeki talimatlara bakınız. Makineyi çalıştırınız ve tam gaz veriniz. Makinedeki gaz ayar kolunu bırakınız ve cihazın durduğunu (hareket etmediğini) kontrol ediniz. Eğer makine, gaz ayar kolu boşta iken hareket ediyorsa, o taktirde karbüratörün boşta iken ayarı yapılacaktır. Başlığın altındaki bakım bölümündeki talimatlara bakınız.

Stop düğmesi

Stop düğmesi, motoru durdurmak için kullanılır.

Motoru çalıştiriniz ve stop düğmesi stop durumuna getirildiğinde motorun durduğunu denetleyiniz.

Kesme cihazlarının korunması

Bu tür bir koruma, çalışma esnasında kullanıcıya herhangi bir maddenin sıçramasını engeller. Koruma önlemi, aynı zamanda kullanıcıının makineyle olan ilişkisin de engeller.

Koruma bölümünün zarar görmemiş olduğundan ve çatlamış veya delinmemiş olduğundan emin olunuz. Koruma bölümünde çatlamalar ve yarıklar meydana gelmişse hemen değiştiriniz.

Özel kesim cihazları için daima tavsiye edilen korumaları kullanınız. Teknik veri bölümüne bakınız.

UYARI! Herhangi bir kesme cihazı için, belli bir takım koşullar oluşmamışsa, o taktirde ilgili cihaz, koruma montajı olmayacak şekilde kullanılabilir. Teknik veri bölümüne bakınız. Yanlış veya aktif olmayan koruma montajı, ciddi bir şekilde insanların yaralanmasına neden olabilir.

Susturucu

UYARI! Bu makineyi kapalı alanlarda veya yeterli havalandırması olmayan yerlerde kesinlikle kullanmayın. Egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir.

Susturucu, olanak elverdiğince, motor saçintılarından kullanıcıyí korumak üzere ve sesin düzeyini düşürmek için yapılmıştır. Katalizatör ile donatılmış susturucu, aynı zamanda gazın içinde bulunan zararlı maddeleri en aza indirmek için donatılmıştır.

Sıcak ve kuru iklimlere sahip ülkelerde yanma riskinin (yukarıda adı geçen makine için) olduğu açıktır. Bu nedenle böyle bir susturucu donatmayı uygun bulduk. Kívılcım odası ağı. Makinenizin susturucusunun, yukarıda adı geçen böyle bir kívılcım odası ağının olup olmadığını kontrol ediniz.

Susturucular açısından, kullanım kılavuzunda belirtilen denetim, bakım ve servisi yerine getirmeniz büyük önem taşımaktadır.

GENEL GÜVENLIK AÇIKLAMALARI

Susturucusu aşınmış bir makineyi asla kullanmayınız.

Susturucunun makinenin içine oturmuş olduğunu düzenli olarak denetleyiniz.

Eğer makinenizin susturucusu kívilcím tutma ağına sahip ise o da düzenli olarak temizlenmelidir. Yanlış yerleştirilmiş bir ağ motorun ısínmasına ve ciddi biçimde arızalanmasına yol açar.

UYARI! Katalizatör susturucusu çok ısınır, bu nedenle makinenin kullanımı sona erdikten sonra sıcaklığı hemen kaybolmaz. Susturucunun ısınması, makine boşta çalışıyorken de devam eder. Susuturcuya dokunmak, deride yaralanmalara neden olabilir. Yanma tehlikesine karşı dikkatli olunuz.

UYARI! Susturucunun içinde kanserojen olabilecek kimyasal maddeler bulunmaktadır. Susturucunun hasar görmesi durumunda bu maddelere temas etmeyin.

UYARI! Düşününki:

Egzos dumanları sícaktır ve yangına neden olabilecek kívilcímlar da taşıyabilmektedir. Bu nedenle hiçbir biçimde makineyi kapalı yerde ve kolay tutuşabilir maddelerin yakínında çalıştırmayınız!

Kesici gereçler

Bu bölüm, aşağıdaki amaçlan gerçekleştirmek için uygun kesici gereçlerin seçim ve bakımını nasıl yapacağınızı anlatmaktadır:

• En yüksek kesim yeteneğini elde etmek.
- Kesici gereçlerin ömrünü uzatmak.

ÖNEMLİ!

Kesim cihazıyla beraber aynı zamanda bizim tavsiye ettiğimiz koruma cihazını birlikte kullanınız. Teknik veri bölümüne bakınız.

Halatların somut bir şekilde doldurulması ve doğru bir halat birimi seçimi için kesim teçhizatları bölümüne bakınız.

UYARI! Herhangi bir kesme cihazıyla çalışmaya başlamadan önce daima motoru durdurunuz. Bu işlem aynı zamanda gaz ayar kolunun serbest bırakılması için de geçerlidir. Kesme cihazıyla çalışmaya başlamadan önce, cihazın tamamen durduğunu ve kablosunun ateşleme sisteminden çekilmiş olduğunu kontrol ediniz.

UYARI! Yanlış kesme donanımı kaza riskini artırabilir.

Kesme başlığı

ÖNEMLİ!

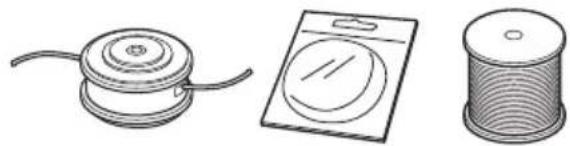

Kesme halatının, silindiri daima sert ve eşit bir şekilde sarmasına dikkat ediniz, aksi taktirde makineyi tehlikeli bir şekilde yıpratabilecek titreşimler meydana gelebilir.

- Yalmızca tavsiye edilen kesme halatlarını ve kesme başlıkları kullanınız. Bu araçlar, belli bir motor büyüklüğüne uygun olması açısından üretici tarafından test edilmiştir. Otomatik bir kesme başlığının kullanılması özel olarak önem taşımaktadır. Yalmızca tavsiye edilen kesim teçhizatlarını kullanınız Teknik veri bölümüne bakınız.

• Genel olarak küçük makinelerde, küçük kesme başlıkları istenmektedir. Kesme halatı nedeniyle, motor, halatı, kesme başlığından dışarıya fırlatmakta ve aynı zamanda kesilen çime karşı koymak zorunda kalmaktadır.
• Halatın uzunluğu da aynı şekilde önem taşımaktadır. Uzun bir halat, aynı çapta olan daha kısa bir halatın gerek duyduğu motor gücünden daha fazla bir motor gücü gerektirir.
• Bıçağın kesme koruma bölümüne bozulmayacak bir şekilde oturmasına dikkat ediniz. Bu, halatların doğru bir şekilde kesme işlemlerinde kullanılır.
• Halatların daha uzun bir süreyle kullanılabilmesini sağlamak için birkaç gün suyun içinde tutunuz. Bu şekilde halat daha dayanıklı ve kullanışlı olacaktır.

MONTAJ

Tutamağın montajı

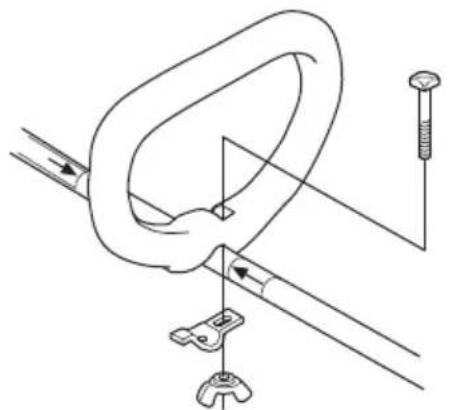

- Tutamağın ucunu, teçhizat borusunun üstüne gelecek şekilde ayarlayınız. Tutamağın, teçhizat borusunun üstünde ok işaretlerinin bulunduğu arada monte edilmesine dikkat ediniz.

- Şekilde gösterildiği gibi vidayı, sıkıştırma plakasını ve kelebek somunu takın. Kelebek somunu sıkıştırın.

Kesici başlık korumasının ve kesici başlığın montajı

(122LK)

- Kesme başlığı ile çalışmaya başlamak için kesici koruma (A)yi monte ediniz. Kesici koruma/kombi koruma bir çengel ile araca sabitlenir ve bir vida ile sıkılarak sağlamlaştırılır (L)

• Beraber getirilen (B) cihazını sırt kısma monte ediniz.
• Cihazın keskin kısmının sırt kısmını makas (bağlantı) yerindeki deliğe uygun gelinceye kadar döndürünüz.
• Kilit çubuğunu (C) cihazın sırt (dingil) kısmını kilitleyecek şekilde deliğin içine iterek sokunuz.

- Kesici başlığı (H), dönme yönünün ters yönünde vidalayın.

- Talimata uygun olmayacak şekilde yapılan montaj işlemleri ters sonuçlanabilir.

Kesici başlık korumasının ve kesici başlığın montajı

(122C)

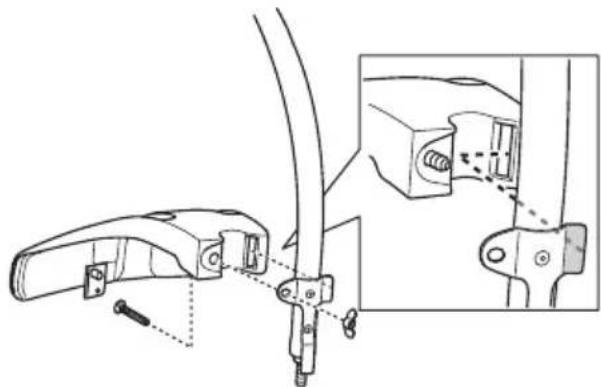

- Korumanın şekildeki gibi yerleştirilmesi Vida sıkma işlemini iyi bir şekilde yapınız.

- Toz başlığının dingile montajı Civata somunları toz başlığının bitiminde monte edilmiş olmalıdır.

• Dingilin dönmesini engellemek için, toz başlığını ingiliz anahtarı ile sabitleyiniz.
• Kesici başlığı, dingilin üstüne vidalayınız.

MONTAJ

İki parçalı mili monte ve demonte etme (122LK)

Montaj:

• Düğmeyi saat yönünün tersine döndürerek kublajı gevşetin.
• Donanımın çıkıntısını (A) kaplin üzerindeki ok (B) ile hizalayın.

- Donanımı yerine oturana kadar kaplinin içine itin.

Birimi kullanmadan önce düğmeyi iyice sıkılaştırın.

- Düğmeye basılı tutun (C). Motor ucunu sıkı bir şekilde tutarken, donanımı kaplinden doğruca çekin.

C

Yakıt güvenliği

Aşağıdaki durumlarda makineyi asla çalıştırmayınız:

1 Eğer motorun yakıt tankına doldurduğunuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaşmasını bekleyiniz.
2 Eğer yakıt döküntüsü size veya elbisenize bulaşırsa, hemen elbisenizi değiştiriniz. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini hemen yıkayınız. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini sabun ve suyla yıkayınız.
3 Yakıt sízdíríyorsa. Depo kapağı ve yakıt kablolarında sızma olup olmadışını düzenli olarak denetleyiniz. Sızımtı durumunda servis noktanızla iletişime geçin.

Taşıma ve saklama

• Makineyi ve yakıtı, kıvılcım ve alev sızıntısı riskinin olmadığı, örn: elektrik makinelerinin, elektrik motorlarının, elektrik kontağınnin/elektrik düğmesinin veya ısı dağıtım merkezlerinin bulunmadığı ortamlarda muhafaza ediniz ve taşıyınız.
• Yakıtın taşınması ve korunmasında yalnızca özel olarak tavsiye edilen ve onaylanmış bulunan araçlar kullanılacaktır.
• Makinenin uzun süre koruması durumunda, yakıt tankı, mutlaka boşaltılmalıdır. En yakındaki benzin istasyonu ile temasa geçerek elinizdeki benzin fazlasını ne yapmanız gerektiğini sorunuz. Depoyu iyi havalandırılan bir alanda uygun konteynırlara boşaltın.
• Makinenin iyice temizlenmiş olmasına ve onu uzun süreli koruma altına almadan önce tümüyle yetkili servisin denetiminden geçmiş olmasına özen gösteriniz.
• Makinenin taşınması veya korunması sırasında, kesme aracının transport koruması mutlaka monte edilmiş olmalıdır.
• Nakliye sırasında makineyi emniyete alın.
• Makinenin istenmeden çalışmasını önlemek için uzun süre kullanılmadığında, yakın gözetim altında olmadığında ve servis için bakım yapılırken buji kapağının çıkarılması gerekir.
• Depoya koymadan önce makinenin soğumasına izin verin.

UYARI! Yakıtı taşırken çok dikkatli olunuz. Patlama ve yanma riskinin olabileceği düşününüz.

Çalıştíricí

DİKKAT! Makine, iki zamanlı bir motorla donatılmış olup, her zaman benzin ve iki zamanlı motor yağı karışımı kullanılarak çalıştırılmalıdır. Doğru karışımın elde edilebilmesi için karıştırılacak yağ miktarının hassas şekilde ölçülmesi önemlidir. Az miktarda yakıt karıştırılıyorsa, küçük yanlışlıklar bile karışımdaki oranları belirgin şekilde etkileyebilir.

UYARI! Yakıt ve yakıt buharı kolay ateş alır ve teneffüs edildiğinde veya cildinizle temas ettiğinde ciddi yaralanmalara yol açabilir. Bu nedenle yakıt işlemlerinde azami derecede dikkatlı olmalı ve yeterli havalandırma olmasına özen göstermelisiniz.

Benzin

DİKKAT! Her zaman en az 90 oktanlık (RON) kaliteli benzin/yağ karışımları kullanın. Makinenizde katalitik dönüştürücü (Teknik veriler bölümüne bakın) mevcutsa her zaman iyi kalitede kurşunsuz benzin/yağ karışımı kullanın. Kurşunlu benzin katalitik dönüştürücüyü bozar.

Etanol karışımlı yakıt E10 kullanılabilir (maks %10 etanol karıştırılabilir). E10'un üzerindeki etanol karışımlarının kullanılması, motorun zarar görmesine yol açabilecek şekilde yetersiz çalışmaya neden olabilir.

• Önerilen en düşük oktan 90'dır (RON). Motoru 90'dan daha düşük oktanhı yakıtlə çalıştırırsanız, motor tekler. Bu nedenle motor çok fazla ısınır, bu da motorda ciddi zarara yol açabilir.
• Sürekli yüksek devirde yapılan çalışmalarda yüksek sayıda oktan bulunan yakıt kullanılması tavsiye edilir.

Husqvarna alkilat yakıt

Husqvarna, en iyi performansı sağlamak için Husqvarna alkilat yakıt kullanılmasını önerir. Zararlı egzoz dumanını azaltan yakıt, normal yakıta kıyasla daha az zararlı madde içerir. Motor parçalarını daha temiz tutan ve motor ömrünü uzatan yakıt yandığında düşük miktarda kalıntı oluşturur. Husqvarna alkilat yakıt tüm marketlerde satılmaz.

İki-strok yağı

• En iyi sonuç ve performans için hava soğutmalı, iki zamanlı motorlar için özel olarak üretilen HUSQVARNA iki zamanlı motor yağlarını kullanın.
• Su soğutmalı harici motorlar için üretilmiş, harici yağ (TCW) olarak da anılan iki zamanlı motor yağlarını asla kullanmayın.
• Dört çekişli motorlar için imal edilmiş olan yağları kesinlikle kullanmayınız.
• Düşük yağ kalitesi veya fazla zengin yağ/yakıt karışımı katalitik dönüştürücünün işlevine zarar verir ve hizmet ömrünü azaltır.
• Karıştırma oranı HUSQVARNA iki zamanlı yağ içeren 1:50 (%2).

Benzin, litre İki-strok yağı, litre
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Karışim

• Benzin ve yağı her zaman, benzin için uygunluğu onanmış, temiz bir kapta karıştırınız.
• Her zaman, karıştırılacak olan benzinin yarısını karıştırarak işe başlayınız. Daha sonra yağın tümünü dökünüz. Yakıt karışımını katıştırınız (çalkalayınız). Daha sonra geri kalan benzini dökünüz.
• Makinenin yakıt deposu dolmadan önce yakıt karışımını özenle katıştırınız (çalkalayınız).

• Bir aylık bir ihtiyaçtan daha fazla yakıt karıştırmayınız.
• Eğer makine uzun bir süre kullanılmayacaksa yakıt deposu boşaltilip temizlenmelidir.

UYARI! Katalitik konvertör egzosu, aletin kullanıldığı sírada ve kullanımdan sonra çok sícak olur. Aynı durum rölantide de söz konusudur. Makineyi özellikle yanící maddelerin ve/veya gazların yakínında kullanacağınız zaman yangın tehlikesini göz önünde tutunuz.

Yakít ikmali

UYARI! Aşağıdaki önlemler yangın olasılığiní azaltır.

Yakıtı alev veya kıvılcım olmayan dış mekanlarda karıştırın ve dökün.

Yakítín yakínında sigara içmeyiniz ve/veya sícak bir cisim bulundurmayınız.

Motor çalışırken yakıt ikmali yapmayınız.

Yakıtı doldurmadan önce motoru durdurun ve motorun soğumasını bekleyiniz. Yakıt dolumunu iyi havalandırılan bir alanda yapın. Yakıt dolumunu kesinlikle kapalı mekânlarda yapmayın.

Yakıt doldururken, olası bir fazla basıncin yavaşca kaybolması için depo kapağını yavaşca açınız.

Yakıt ikmalinden sonra depo kapağiní iyice sikiştırarak kapatınız.

Başlamadan önce mutlaka makineyi doldurma alanından ve kaynağından uzaklaştırın.

• Yakıt tankını, doldurucu koruyucusu ile beraber kullanımınız.
• Eğer motorun yakıt tankına doldurduğunuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaşmasını bekleyiniz.
• Yakıt deposunun kapağını kurulayınız ve temizleyiniz. Yakıt deposunun çevresindeki kirler çevre kirliliğine neden olur.
• Yakıt deposunu tam olarak doldurmadan önce kabı sallayarak tam olarak karıştığından emin olunuz.

Min 3m (10ft)

ÇALIŞTIRMA VE DURDURMA

Başlamadan önce kontrol yapınız.

- Kesme başlığı ve kesme başlığı koruyucusunu kontrol ediniz ve çatlakları bulunmadığından veya zarar görmemiş olduğundan emin olunuz. Darbeyi maruz kalmış veya çatlamış olan kesme başlığı veya kesme koruyucuyu hemen değiştiriniz.

• Korumasız veya aktif koruması bulunmayan makineyi asla kullanmayınız.
• Kapaklarda aynı zamanda somut bir şekilde monte edilmiş olacak ve makine çalışmaya başlamadan önce hatasız olacaktır.

Çalıştırma ve durdurma

UYARI! Makineyi çalıştırmaya başlamadan önce, debriyaj ile techizat borusunun bir arada monte edilmesi gerekir aksi taktirde debriyaj boşalabilir ve insanların yaralanmasına neden olabilir.

Başlamadan önce mutlaka makineyi doldurma alanından ve kaynağından uzaklaştırın. Makineyi sabit bir zemin üzerine yerleştiriniz. Kesme cihazının içine herhangi bir şeyin kaçmamasına veya girmemesine özen gösteriniz.

Yetkili olmayan kişi veya kişilerin çalışma alanına girmemesine özen gösteriniz, aksi takdirde bu insanların yaralanmaları riski almış olursunuz. Güvenlik mesafesi 15 metre

Çalıştırma

Yakıt pompası: Yakıt pompasının kauçuk torbasına, yakıt dolmaya başlayıncaya kadar defalarca basınız. Kauçuk torbanın tamamen dolmasına gerek yoktur.

Jikle: Jikleyi jikle durumuna getiriniz.

UYARI! Jikle konumunda motor jikle ile çalıştırıldığı zaman, kesme donanımı derhal dönmeye başlar.

Makinenin gövdesini toprağa doğru sol elinizle bastırınız (DİKKAT! Kesinlikle ayağımızla basmayınız!) Başlama kolunu tutunuz, başlama halatını sağ elinizle size bir karşı koyma

ÇALIŞTIRMA VE DURDURMA

hissedinceye kadar yavaşça dışarıya doğru çekiniz (başlama çengelleri içeri doğru tutulur) ve daha sonra ani ve sert hareket ediniz. Çalıştırma ipini hiçbir zaman elinize dolamayınız.

Motor çalışmaya başladığında jikle ayar kolunu tekrar eski konumuna getiriniz ve motor çalışıncaya kadar yeniden deneyiniz. Motor çalışmaya başladığında tam gaz veriniz bu şekilde başlama gazı otomatik olarak bağlanacaktır.

DİKKAT! Çalıştırma ipini tümüyle dışarı doğru çekmeyiniz ve tümüyle dışarı doğru çekilmiş durumdayken elinizden bírakmayınız. Bu durum, makinenin arızalanmasına yol açabilir.

Ateşleme kesilince motor durur.

DİKKAT! Durdurma anahtarı otomatik olarak çalıştırma konumuna döner. Motorun istenmeden çalışmasını önlemek için montaj sırasında, motoru kontrol ederken ve/veya bakım yaparken buji kapaklarının çıkarılması gerekir.

ÇALIŞMA TEKNİKLERİ

Genel çalışma açıklamaları

ÖNEMLİ!

Bu bölümde biçme makinesiyle çalışırken alınması gereken temel güvenlik önlemleri anlatılmaktadır.

Cihazın kullanılması esnasında, emin olmadığını herhangi bir durumla karşılaşırsanız bir bilirkişiye danışınız. Bu durumda satıcıyla veya servisinizle temasa geçiniz.

Yeterli derecede kaliteli olmayan ve çok zor ustalık gerektiren ürünleri kullanmaktan kaçınınız.

Makineleri kullanmaya başlamadan önce, orman testeresi, çim biçme makinesi ve çim kesicileri arasındaki farkı anlamınız gerekir.

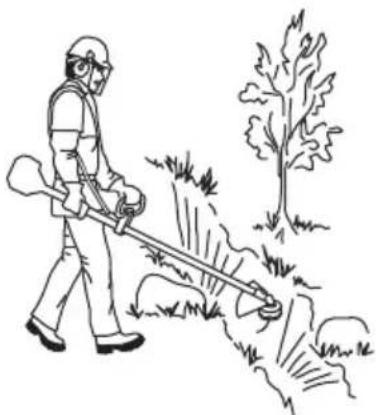

Temel güvenlik kurallarí

1 Çevrenize dikkat ediniz:

• İnsan, hayvan ya da başka birşeyin, makine üzerindeki denetiminizi engelleyemeyeceğinden emin olunuz.
• İnsanların, hayvanların veya diğerlerinin yola bırakılan kesici cihazlarla temasının önlenebilmesi için, daima dikkatli olunuz.
• DİKKAT! Herhangi bir kaza durumunda, yardım olmadan asla bir daha makineyi çalıştırmayınız.
  2 Çalışma alanını kontrol edin. Taş, cam kırıkları, çivi, tel, ip, vs. gibi etrafa sıçrayabilecek veya kesme donanımına takılabilecek tüm maddeleri temizleyin.
  3 Kötü hava koşullarında çalısmaktan kaçíníniz. Örneğin yoğun sis, kaygan zemin, ağacín düşme yönünü etkileyecek hava koşulları v.b. Kötü havada çalışmak yorucudur ve kaygan zemin, ağacín düşme yönü v.b. gibi konularda.
  4 Hareket edebilme ve ayakta durabilme olanağinizin olmasına özen gösteriniz. Olası engellere (kök, taş, dal, çukur v.b.) dikkat ediniz. Kapalı bir arazide çalışırken çok dikkatli olunuz.

5 Dengenizi iyi sağlayın ve yere sağlam basın. Aşırı uzak noktalara ulaşmayın. Her zaman sağlam bir dayanak noktası ve dengeyi koruyun.

6 Makineyi her zaman iki elinizle tutun. Makineyi vücudunuzun sağ tarafından tutun.

7 Kesme donanımını bel hizasının altında tutun.
8 Vücudunuzun tüm bölümlerini döner kesici parçalardan uzak tutun. Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.
9 Makinenin yanından ayrılma veya makinenin taşınması durumunda motor mutlaka durdurulmalıdır.
10 Makinenin motorunu, kullanmadığınız zaman ve yanında bulunmadığınız zaman çalışır vaziyette bırakmayınız.

UYARI! Ciddi yaralanmalara yol açabileceğinden motor çalışırken veya kesici kısım dönerken makineyi kullanan kişi veya başka herhangi biri kesilmiş parçaları almaya çalışmamalıdır.

Bıçak şaftının etrafına sarılmış malzemeleri çıkarmadan önce motoru ve kesme düzenegini durdurun, aksi halde çok tehlikelidir. Makinenin belli bir süreyle kullanılmasından sonra, dingil açısı ısınabilir. Buna dokunulduğunda yanma sonucunda oluşabilecek yaralanma riski meydana gelebilir.

UYARI! Fırlayan, sıçrayan parçalara dikkat edin. Her zaman onanmış koruyucu gözlükler takın. Kesme donanımı koruyucusunun üstünden sarkmayın. Taş, kıymık, vs. gözlere gelerek körlüğe veya önemli yaralanmalara neden olabilir.

Yetkili olmayan kişileri kesim alanının dışında tutunuz. Çocukları, hayvanları, kesimi izleyen izleyicileri ve kesime yardımcı olan kişileri, kesim esnasında güvenlik bölgesinin 15 metre uzağında tutunuz. Herhangi bir kişi makineye yaklaştığında, hemen makineyi durdurunuz. Güvenlik bölgesinin içinde kesim yaparken, arkanıza bakmadan ve herhangi birisinin olup olmadığını kontrol etmeden sağa-sola dönmeyiniz.

ÇALIŞMA TEKNİKLERİ

Çalışma tekniğinin temeli

Her mola esnasında, makinenin motorunu boş devire getiriniz. Makinenin motorunu tam devirde uzun süreli çalıştırmayınız. Motor tam yüklenmeden yapılan bu tür çalıştırmalar, motora ciddi bir şekilde zarar verebilir.

UYARI! Bazen dallar veya çimler, koruyucu bölme ile kesme cihazı arasında kalabilir. Makinenin temizliği yapılırken daima motoru durdurunuz.

Kesme başlığı ile çim biçme

Kesme

- Kesme başlığını çimlerden uzaklaştırınız ve belli bir açıyla yaslanmış durumda tutunuz. Halatın son kısmı işlemi yerine getirmektedir. Halatın kendi temposunda çalışmasını sağlayınız. Halatın içine herhangi bir maddeyi sokmayınız.

- Halat, çimleri ve çim olmayan diğer maddeleri duvarlara, çitlere, ağaçlara ve çiçeklere doğru fırlatır, aynı zamanda ince ağaç kabuklarına, çalılara ve çitlerdeki direklere zarar verebilir.

- Halat uzunluğunu 10-12 cm civarında kısaltarak ve motor devrini düşürerek ot ve bitki budarken meydana gelebilecek yaralanma riskini azaltınız.

Kaziyarak temizleme

- Kazıma tekniği ile yapılan temizlik, arzu edilmeyen bütün bitkileri temizler. Kesici başlığı toprağın üstüne koyunuz ve yaslayınız. Halatın son kısmını ile, ağacın çevresindeki çubuk ve benzeri şeyleri kesip biçimiz. DİKKAT! Bu teknik, halattaki aşınmayı arttırır.

- Halat çabuk aşındığından, taş, tuğla, beton, metal direk ve benzeri çalışmalarda, çubuk ve tahtalarla temaslarda malzemeyle donatmak gerekir.

- Kesme ve kazıma işlemlerinde (80%), motora tam gaz vermeden çalışma yapınız. Bu şekilde halat daha uzun bir süreyle aşınmadan kullanılabilecek ve kesme başlığı da daha az yıpranacaktır.

Kesme

- Tıraş etme işlemi, alısa gelmiş bir çim biçme makinesinin zorlukla yapabileceği kesme işlemleri ve yerleri için ideal bir uygulamadır. Kesme işlemi sırasında halatı toprağa paralel gelecek şekilde tutunuz. Kesici başlığı aşağıya doğru bastırmaktan kaçınız, çünkü bu şekilde çimlere ve araç-gerece zarar verebilirsiniz.

- Normal bir kesim sırasında, kesme başlığının sürekli toprakla ilişkili olmasını engelleyiniz. Bu tür uygulamalar, kesme başlığının aşınmasına ve bozulmasına neden olabilir.

Süpürme

- Döner halatın hafif rüzgar etkisi, çabuk ve tek yönlü basit temizlik için kullanılabilir. Halatı, temizlik yapılacak yüzeyin ve araçların üstüne paralel gelecek şekilde tutunuz ve ileri geri hareket ettiriniz.

- İyi bir sonuç elde edebilmek için motoru tam gaz olarak çalıştırınız.

ÖNEMLİ! Tutma yerlerinde dengesizliği ve titreşimi önlemek için ip her doldurulduğunda biçici kafasının temizlenmesi gerekir. Ayrıca kafanın diğer parçalarını temizlenmesi gerekip gerekmediğini de kontrol edin.

Karbüratör

Rölanti hızının ayarlanması

Bazı ayarlamaları yapmadan önce, hava filtresinin temiz olduğundan ve hava filtresi kapağı mı n tam olarak oturmuş olduğundan emin olunuz.

Boş devir ayarını T anahtarını kullanarak yapınız (eğer ayar gerekiyorsa). Önce T-vida anahtarını kesme cihazı dönmeye başlayıncaya kadar döndürünüz. Daha sonra motor duruncaya kadar T-vida anahtarını döndürünüz. Somut bir boş devir ayarı, motor her durumda aynı şekilde iyi bir işlev yerine getiriyorsa tam olarak yapılmış demektir. Kesme cihazı dönmeye başladığıında aynı zamanda iyi bir marjinal dönüş sağlanmış olacaktır.

Tavsiyeler boşluktaki devir: Teknik bilgiler bölümüne bakınız.

UYARI! Kesme cihazımızın çalışmamasından dolayı boş devir ayarı yapılamıyorsa satıcınızla/servisinizle ilişki kurunuz. Somut bir kurma veya onarım olmadığı sürece makinenizi kesinlikle kullanmayınız.

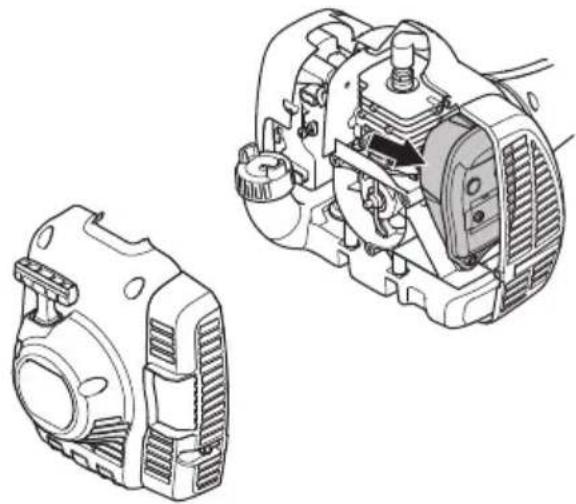

Susturucu

DİKKAT! Belli bir takım eksozlar katalizatör sistemiyle donatılmıştır. Makinenizin katalizatör sistemiyle donatılmış olup olmadığı konusunda bilgi almak için Teknik veri bölümüne bakınız.

Susturucu, gürültü düzeyini azaltmak ve gaz artıklarını kullanıcidan uzak tutmak üzere yapılmıştır. Gaz artıkları yüksek ísiya sahiptir ve egzosun kuru ya da yanabilir bir

materyale çevrilmesi durumunda, yangın tehlikesine neden olabilecek kívîlcımlar taşır.

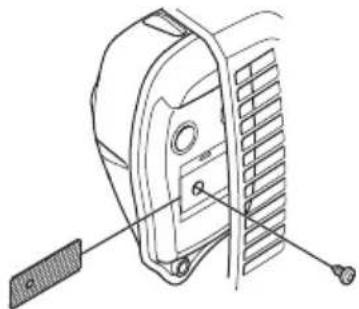

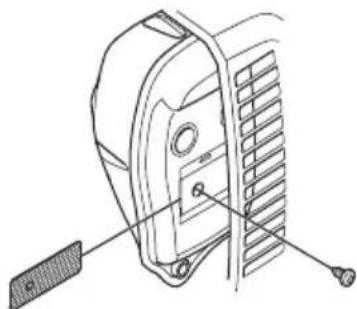

Kimi susturucular, özel bir kívîlcím tutucu ağ ile donatılmışlardır. Eğer makineniz böylesi bir donanıma sahipse, sözkonusu ağ haftada bir kez temizlenmelidir. Bu işlem, en iyi biçimde, çelik telli bir fırçayla yapılabilir. Katalizatör sistemi bulunmayan eksozlu makinelerde şebeke ağının temizlenmesi ve olası olarak haftada bir kez değiştirilmesi gerekir.

Katalizatör sistemi bulunan eksozlu makinelerde şebeke ağının temizlenmesi ve olası olarak ayda bir kez değiştirilmesi gerekir. Olasılıklar şebeke ağında bozulmalar meydana geldiğinde hemen değiştirilmelidir. Eğer şebeke ağı çok sık bozuluyorsa, bu, katalizör sisteminin fonksiyonunun çok aşağıya düşmüş olmasına işaretir. Bu durumla ilgili kontrol için satıcınızla görüşünüz. Şebeke ağının yerleştirilmesinden sonra makinede yüksek ısı meydana geliyorsa bu durum silindire zarar verebilir.

DİKKAT! Makineyi, kötü bir durumda bulunan bir eksozla asla beraber kullanmayınız.

UYARI! Katalizatör susturucusu çok ısınır, bu nedenle makinenin kullanımı sona erdikten sonra sıcaklığı hemen kaybolmaz. Susturucunun ısınması, makine boşta calışıyorken de devam eder. Susuturcuya dokunmak, deride yaralanmalara neden olabilir. Yanma tehlikesine karşı dikkatli olunuz.

BAKIM

Soğutucu sistem

Elden geldiğince alçak bir çekiş ısisi tutturabilmek için makine bir soğutucu sistem ile donatilmiştir.

Soğutucu sistem, aşağıdaki parçalardan meydana gelmektedir:

1 Çalıştırma aracına hava girişi.

2 Silindirdeki soğutucu borular.

Soğutucu sistemi, haftada bir kez; daha olağanüstü koşullarda ise daha sík olmak üzere fırçayla temizleyiniz. Kirli ya da temizlenmeden yerine konulmuş bir soğutucu sistem, bıçkínín aşfırlı fsinmasına ve silindir ile kömürün arızalanmasına yol açar.

Buji

Aşağıdaki durumlar bujinin kondisyonunu etkiler:

• Yanlış ayarlanmış bir karbüratör.
• Yakıttaki hatalı bir yağ (az veya çok) karışımı motora zarar verir.
• Kirli bir hava filtresi.

Bu faktörler bujinin elektrotlarında artıklara yol açar ve çekiş bozuklukları ile çalıştırma zorluklarına neden olabilir.

Bıçkínin etkinliği düşükse, çalıştırmada zorlanıyorsa ya da motor boşta çalışırken tekliyorsa: başka önlemlere bavurmadan, öncelikle bujiyi denetleyiniz. Buji kirliyse, temizleyiniz ve elektrot aralığının 0,5 mm olduğunu

denetleyiniz. Buji bir ay kadar çalıştıktan sonra veya gerekirse daha önce değiştirilmelidir.

0,5 mm

DİKKAT! Her zaman önerilen buji tipini kullaníniz! Yanlış buji, kömür/silindir tahribine neden olur. Bujiye süpresör takılı olduğundan emin olun. Daha fazla bilgiye ihtiyacınız olması durumunda bayinize veya Husqvarna'ya danışın.

İki parçalı mil

Milin alt tarafından bulunan hareket mili ucunun 30 saatte bir yağlanması gerekir. Düzenli olarak yağlanmazsa, iki parçalı mil modellerinde hareket mili ucunun (oluklu bağlantı) yatak sarma riski vardır.

Aşağıdakilerden kaçınmak için hava filtresi toz ve kirden arındirılmalı ve düzenli olarak temizlenmelidir:

• Karbüratör arızaları.
• Çalıştırma sorunları.
• Motor gücünün azalması.
• Motor parçalarında gereksiz aşınması

- Anormal ölçüde fazla yakıt tüketimi.

Her 25 saatlik çalışmadan sonra filtreyi temizleyiniz veya bu işlemi tozlu çalışma koşullarına göre daha sık uygulayımız.

Hava filtresinin temizlenmesi

Hava filtresi kapağını sökünüz ve filtreyi dışarıya çıkarınız. Hava filtresini sıcak suyla ve banyo sabunuyla yıkayımız. Filtreyi kuruduktan sonra tekrar yerine takarak monte ediniz.

Uzun süre kullanılmış bir hava filtresinin büsbütün temizlenmesi olanaksızdır. Bundan ötürü filtre, düzenli aralıklarda yenisiyle değiştirilmelidir. Bozuk bir hava filtresi kesinlikle değiştirilmek zorundadır.

Eğer makine tozlu ortamlarda kullanılıyorsa, o taktirde hava filtresinin iç kısmının yağlanması gerekir. Bunun için kullanma talimatı bölümünde hava filtresinin iç kısmının yağlanması kısmına bakınız.

Hava filtresinin yağlanması

Hava filtresinin yağlanması için daima HUSQVARNA filtre yağı nı kullanı nı z. no. 531 00 92-48. Hava filtresi yağı, yağı n filtreye eşit bir şekilde dağı Iması için bir çözülme maddesi içermektedir. Bu nedenle, yağı n deriye temas etmemesini sağlayı nı z.

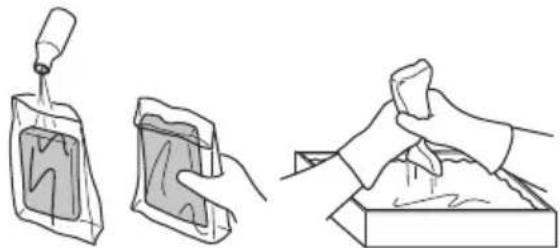

Hava filtresini plastik bir torba içine koyunuz ve filtre yağını, filtrenin içine dökünüz. Yağın eşit şekilde filtreye dağılabilmesi için plastik torbayı elinizle yoğurunuz. Hava filtresini plastik torbanın içinden alarak dışarıya çıkarınız ve yerine tekrar monte etmeden önce üstünde kalan fazla yağı dökerek tekrar takımız. Kesinlikle alışagelmiş motor yağı kullanmayınız. Motor yağı çok çabuk bir şeklide filtrenin dibine çöker ve hiç bir işlev görmez.

Debriyajlar fabrika çıkışı olarak, güvenli bir miktardaki yağla yağlanmışlardır. Makine kullanmaya başlamadan önce kontrol edilerek debriyajlar 3/4 kısmının yağla dolu olduğu görülmelidir. Debriyajlar yağı için özel HUSQVARNA yağını kullanımız.

Debriyaj yağı, normal olarak olası bir tamir durumu sözkonusu olmadıkça değiştirilmemelidir.

Bakım şeması

Aşağıda makinede yapılması gereken bakım işlemlerinin listesi vardır. Konuların çoğu Bakım bölümünde anlatılmıştır. Kullanıcının, Kullanım Kılavuzu'nun yalnız bu bölümünde belirtilen bakım ve servisi yapması gerekir. Daha kapsamlı işlerin yetkili bir servis tarafından yapılması zorunludur.

Bakim Günlük bakım Haftalık bakım Aylık bakım
Makinenin dış kısmını temizleyin. X
Gaz tetikleme kilidi ve gaz fonksiyonunun güvenlik açısından doğru şekilde işlediğinden emin olun.	X
Makinenin durdurma düğmesinin çalışıp çalışmadığını kontrol ediniz. X
Kesme cihazının boşta devir yapıp yapmadığını kontrol ediniz. X
Hava filtresini temizleyiniz. Gerektiğinde değiştiriniz. X
Koruma bölümünün zarar görmemiş olduğundan ve çatlamış veya delinmemiş olduğundan emin olunuz. Koruma bölümünde çatlamalar ve yarıklar meydana gelmişse hemen değiştiriniz.	X
Kesme başlığının zarar görmemiş olmasından ve çatlak veya yarık bulunmadığından emin olunuz. Eğer gerekiyorsa kesme başlığını değiştiriniz.	X
Vidaların ve somunların sıkışma durumlarını denetleyiniz. X
Motordan, depodan veya yakıt hatlarından yakıt sızıntısı olup olmadığını kontrol edin.	X
Motor çalıştırma cihazı (halatıyla beraber) kontrol ediniz. X
Bujinin dışını temizleyiniz. Bujiyi çıkartınız ve elektrot boşluğunu kontrol ediniz. Boşluğu 0,5 mm olarak ayarlayınız veya bujiyi değiştiriniz.		X
Makinenin soğutma sistemini temizleyin. X
Susturucunun kıvılcım hapsedici ağını temizleyiniz veya değiştiriniz (yalnız katalizör sistemi olmayan susturucular için geçerlidir.)		X
Karbüratörü dış kısımda temizleyiniz ve kirlerini boşaltınız. X
Dingil açısının 3/4 oranda yağla dolu olduğunu kontrol ediniz. Eğer gerekiyorsa özel yağla doldurunuz.		X
Yakıt filtresinde kirlenme olup olmadığını ve yakıt hortumunda çatlak veya başka kusurlar olup olmadığını kontrol edin. Gerekirse değiştirin.			X
Tüm kabloları ve bağlantıları denetleyiniz. X
Debriyajı, debriyaj yaylarını ve debriyaj kampanasını kontrol ederek, aşmış aşınmadıklarından emin olunuz. Eğer gerekiyorsa değiştiriniz.			X
Bujileri değiştiriniz. X

Daha fazla bilgiye ihtiyacınız olması durumunda bayinize veya Husqvarna'ya danışın.

TEKNİK BİLGİLER

Teknik bilgiler

122C 122LK

Motor

Silindir hacmi, cm ^3

21,7 21,7

Hortum uzunluğu, inç/mm 27 27

Boşta çalışma deviri, rpm 2900 2900

Önerilen en yüksek devir, rpm 7200 9100

Hareketli dingillerin r/dakika dönme sayısı 7200 6232

ISO 8893 uyarınca azami motor çıkışı, kW/dev/dak 0,6/7800 0,6/7800

Devir sayısı düzenleyicisi, diş sistemi Hayır Hayır

Ateşleme sistemi

Buji	BRISK HQT-4	BRISK HQT-4
Elektrot aralığı, inç/mm	0,5	0,5

Yakıt yağlama sistemi

Benzin deposu hacmi, litre

0,3

0,3

Ağırlık

Ağırlık, yakıtsız, kesme cihazı ve koruma, kg

4,4

4,8

Gürültü emisyonları

(1 nolu dipnota bakíniz)
Ses gücü düzeyi, ölçülmüş dB(A)	102	104
Ses gücü düzeyi, garantili L_WA dB(A)	104	108

Ses düzeyi

(2 nolu dipnota bakíniz)

Kullanıcının kulağına gelen ses basıncının karşılığ ölçülmüş ve EN ISO 11806 ve ISO 22868, dB(A) olarak uygunluğu 88 90 tespit edilmiştir.

Titreşim düzeyleri

(3 nolu dipnota bakíniz)
EN ISO 11806 ve ISO 22867 doğrultusunda, kulplarda ölçülen denk vibrasyon düzeyleri ( a_hv,eq ): m/sn^2
Budayıcı başlığıyla (orijinal) donatılmış, sol/sağ	5,0/3,6	3,6/3,5

Dipnot 1: Çevreye verilen gürültü emisyonu AB direktifi 2000/14/EC uyarınca ses gücü (LWA) olarak ölçülmüştür. Makine için bildirilen ses gücü düzeyi, en yüksek düzeyi veren orijinal kesme ataşmanıyla ölçülmüştür. Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün, 2000/14/AT Sayılı Direktif doğrultusunda, ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.

Not 2: Makinenin denk gürültü basınç düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1 dB(A) şeklindedir.

Not 3: Denk vibrasyon düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1 m/sn ^2 şeklindedir.

TEKNİK BİLGİLER

122LK
Onaylı aksesuarlar Tip Kesici aletin koruması, çeşit. no.
Kesici alet dingilinin vidalanması M10
Kesme başlığı T25 (∅ 2,0 - 2,7 mm kordon) 574 19 87-01
122C
Onaylı aksesuarlar Tip Kesici aletin koruması, çeşit. no.
Bıçak mili yivi 3/8 R
Kesme başlığı	T25 (∅ 2,0 - 2,7 mm kordon) 574 47 95-01
	T25C (∅ 2,0 - 2,7 mm kordon) 574 47 95-01

Belirtilen modeller için aşağıdaki donanımlar önerilmektedir.

Onaylanmış ataşmanlar Kullanım
Kökten temizlik ataşmanı SR600-2 122LK
Çit düzeltici ataşmanı HA110 122LK
Çit düzeltici ataşmanı HA850 122LK
Kenar düzeltici ataşmanı EA850 122LK
Testere ataşmanı PA1100 122LK
Uzatma ataşmanı EX850 122LK
Tohum ekim aparatı CA230 122LK
Üfleyici donanımı BA101 122LK
Sert kılı fırça ataşmanı BR600 122LK
Çim havalandırıcı ataşmanı DT600 122LK

Uygunluk konusunda AB deklarasyonu (Sadece Avrupa için geçerlidir)

Biz, Husqvarna AB, SE-561 82 Huskvarna, İsveç, Tel: [phone] olarak, 2016 ve sonrası tarihli ve seri numaralı (yıl ve seri numarası, nominal değerler plakasında açıkça belirtilmiştir) Husqvarna 122C ve 122LK çim biçicilerin aşağıdaki KONSEY YÖNERGESİ gereksinimleri ile uyumlu olduğunu belirtiriz:

• 17 Mayıs 2006 tarihli, "makinelerle ilgili", 2006/42/EC.
• "elektromanyetik uygunluk hakkında" başlıklı, 26 Şubat 2014 tarih ve 2014/30/AB sayılı KONSEY DİREKTİFİ ve geçerli ekler.
• "çevreye gürültü emisyonları hakkında" başlıklı, 8 Mayıs 2000 tarih ve 2000/14/EC sayılı KONSEY DİREKTİFİ. Ek V'e göre uygunluk değerlendirmesi. Gürültü emisyonları hakkında bilgi için, Teknik bilgiler başlıklı bölüme bakınız.

Uygulanan standartlar:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

SMP-Svensk Maksinprovning AB, Box 7035, SE-750 07 Uppsala-İsveç adresindeki adı geçen şirket Husqvarna AB şirketi için kontrol yapmıştır. Sertifikanın numarası vardır: 122C - SEC/10/2271, 122LK - SEC/10/2272

SMP Svensk Maskinprovning AB, 2000/14/EG sayılı konsey yönergesinin ek V'indeki koşulları kabul ettiğini onaylamıştır. Sertifikanın numarası: 122C - 01/164/068, 122LK - 01/164/067

Huskvarna, 30 mart 2016

Per Gustafsson, Geliştirme müdürü (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.)
