BRUGSANVISNING 122LK HUSQVARNA

• Onödigt slitage på motorns delar.

• Godkendt øjenværn Maks. omdrejningstal på udgående aksel, rpm Dette produkt er i overensstemmelse med gældende CE-direktiv. Pas på udslyngede genstande og rikochettering. Brugeren af maskinen skal under arbejdets udførelse sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter. Brug altid godkendte beskyttelseshandsker. Brug skridsikre og stabile støvler. Når maskinen kasseres, bør den ikke adskilles. Sørg ved bortskaffelse af maskinen, brændstof eller olie til maskinen altid for, at lokale regler overholdes. Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat. Brændstofpumpe Stil chokeren i chokestilling. Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder. Motoren standses ved at sætte stopkontakten på stop. BEMÆRK! Stopkontakten skifter automatisk til startposition. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering, kontrol og/eller vedligeholdelse. Brug altid godkendte beskyttelseshandsker. Regelmæssig rengøring kræves. Visuel kontrol.

50FT 15 mDanish – 47 INDLEDNING Til vore kunder! Til lykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-åen til fremstilling af musketter. Placeringen ved Huskvarna-åen var logisk, da åens vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her – lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende. Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad gælder ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder. Vi er overbeviste om, at du vil komme til at sætte pris på vores produkts kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted. Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer. Tak, fordi du har valgt at bruge et produkt fra Husqvarna! Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.INDHOLD 48 – Danish Indhold Inden start skal du være opmærksom på følgende:

• Læs brugsanvisningen omhyggeligt igennem.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL! En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.Danish – 49 HVAD ER HVAD? Hvad er hvad på trimmeren?

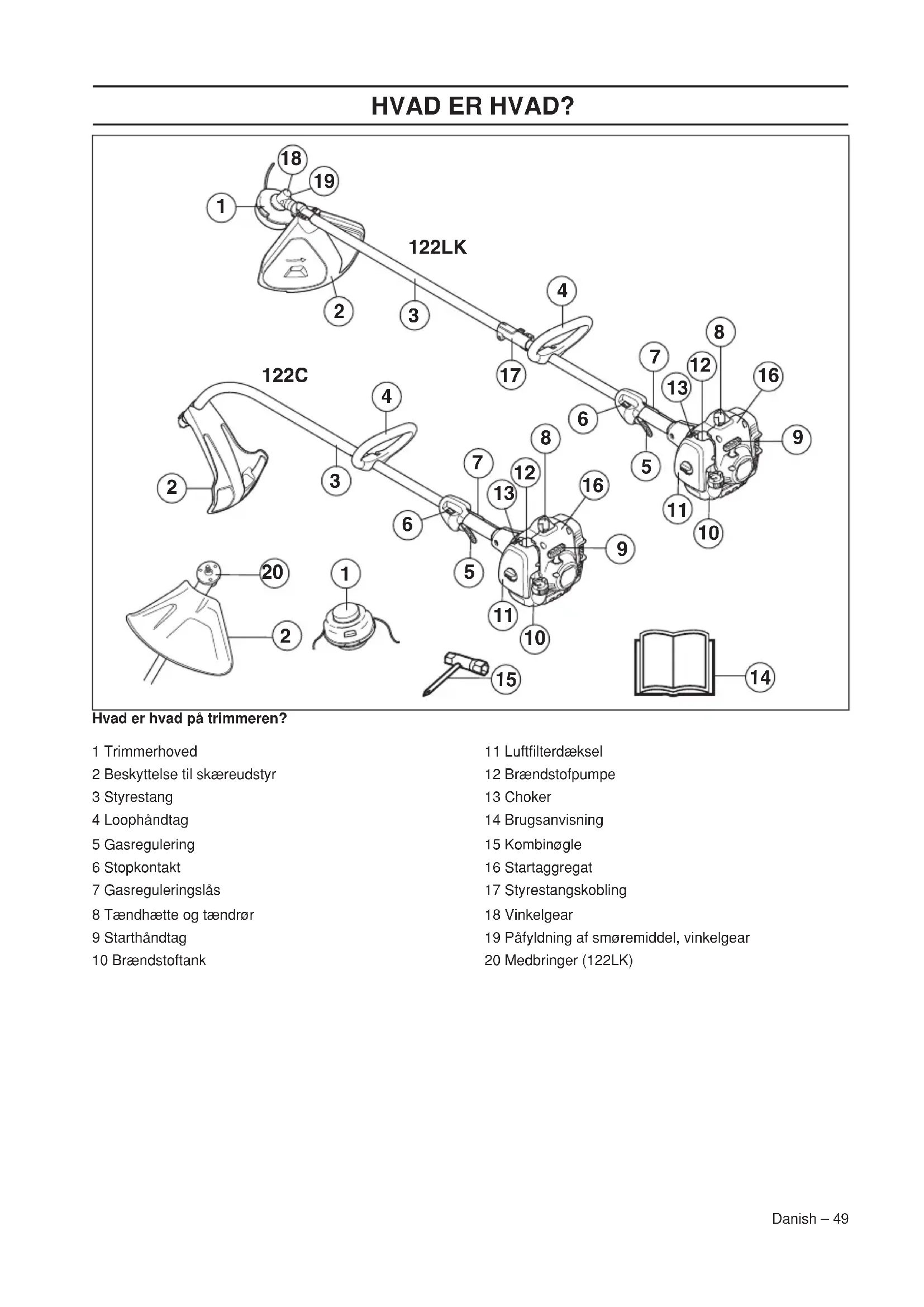

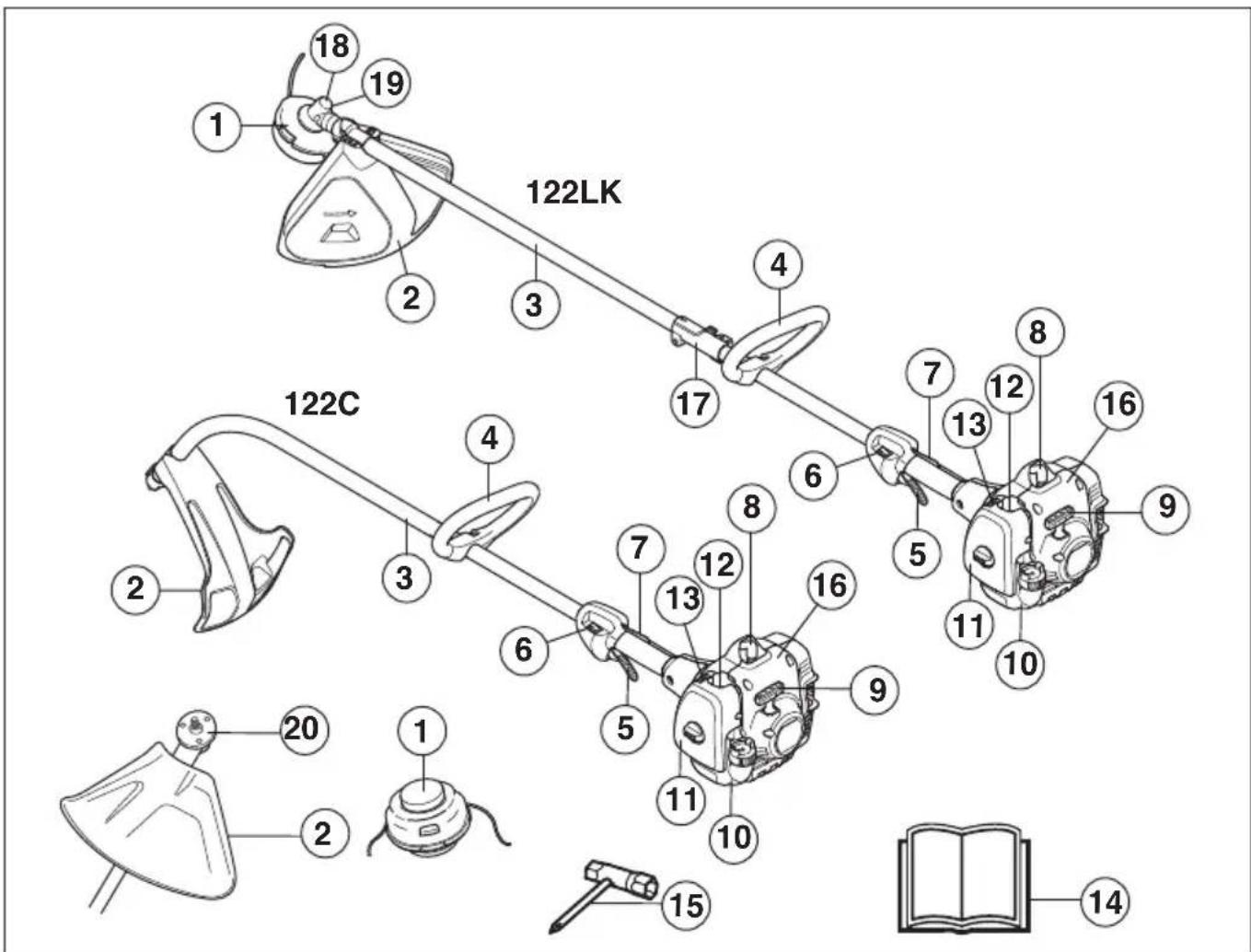

1 Trimmerhoved 2 Beskyttelse til skæreudstyr 3 Styrestang 4 Loophåndtag 5 Gasregulering 6 Stopkontakt 7 Gasreguleringslås 8 Tændhætte og tændrør 9 Starthåndtag 10 Brændstoftank 11 Luftfilterdæksel 12 Brændstofpumpe 13 Choker 14 Brugsanvisning 15 Kombinøgle 16 Startaggregat 17 Styrestangskobling 18 Vinkelgear 19 Påfyldning af smøremiddel, vinkelgear 20 Medbringer (122LK)GENERELLE SIKKERHEDSINSTRUKTIONER 50 – Danish Vigtigt Personligt beskyttelsesudstyr HJELM Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande

Høreværn med tilstrækkelig dæmpning skal bruges. ØJENVÆRN Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der også anvendes godkendte beskyttelsesbriller. Med godkendte beskyttelsesbriller menes briller, som opfylder standarden ANSI Z87.1 for USA eller EN 166 for EU-lande. VIGTIGT! Maskinen er kun konstrueret til græstrimning. Det eneste tilbehør, du må anvende motorenheden som drivkilde til, er det skæreudstyr, vi anbefaler i kapitlet Tekniske data. Nationale eller lokale bestemmelser kan regulere brugen. Overhold de gældende bestemmelser. Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”. Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen. Brug aldrig en maskine, som er behæftet med fejl. Følg sikkerhedskontrol-, vedligeholdelses- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdelse. Alle afskærmninger, skærme og greb skal monteres, før du starter maskinen. Kontrollér, at tændhætten og tændkablet er intakte, så du ikke får stød. Brugeren af maskinen skal sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter under arbejdet. Hvis flere brugere arbejder i det samme område, skal sikkerhedsafstanden være mindst 15 meter. Gennemfør en generel inspektion af maskinen før brugen; se i vedligeholdelsesplanen.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

ADVARSEL! Tillad aldrig børn at anvende eller være i nærheden af maskinen. Da maskinen er forsynet med en stopkontakt med returfunktion og kan startes med lav hastighed og lille kraft på starthåndtaget, kan selv små børn under visse omstændigheder tilføre den kraft, der er nødvendig for at starte maskinen. Dette kan indebære risiko for alvorlige personskader. Tag derfor tændhætten af, når maskinen ikke er under opsyn. VIGTIGT! En græstrimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlig personskade eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugervejledning. Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL! Vær altid opmærksom på advarselssignaler eller tilråb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren er standset.GENERELLE SIKKERHEDSINSTRUKTIONER Danish – 51HANDSKERHandsker skal benyttes, når det er nødvendigt, f.eks. ved montering af skæreudstyr.STØVLERBrug skridsikre og stabile støvler. TØJ Brug rivefast materiale i tøjet og undgå alt for løstsiddende tøj, som nemt sætter sig fast i kviste og grene. Brug altid kraftige, lange bukser. Bær ikke smykker, shorts eller sandaler, og gå ikke barfodet. Sørg for, at håret ikke hænger neden for skuldrene.FØRSTEHJÆLPForbindingskasse skal altid findes i nærheden. Maskinens sikkerhedsudstyr I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret på maskinen.Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted. Gasreguleringslås Gasreguleringslåsen er konstrueret med henblik på at forhindre ufrivillig aktivering af gasreguleringen. Når spærren (A) trykkes ned mod håndtaget (= når man holder om håndtaget) frikobles gasreguleringen (B). Når grebet om håndtaget slippes, sættes både gasreguleringen og gasreguleringslåsen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden uafhængige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk låses i ”tomgang”.Kontrollér, at gasreguleringen er låst i tomgangsstilling, når gasreguleringslåsen befinder sig i udgangsstilling.Tryk gasreguleringslåsen ind, og kontrollér, at den vender tilbage til udgangsstillingen, når den slippes.VIGTIGT!Al service og reparation af maskinen kræver specialuddannelse. Dette gælder særligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted. ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

ADVARSEL! Overeksponering af vibrationer kan medføre blodkar- eller nerveskader hos personer med blodcirkulationsproblemer. Kontakt en læge, hvis du oplever kropslige symptomer, som kan relateres til overeksponering af vibrationer. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, ”kildren”, ”stikken”, smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer forekommer almindeligvis i fingre, hænder eller håndled. Risiciene kan øges ved lave temperaturer.

BGENERELLE SIKKERHEDSINSTRUKTIONER 52 – Danish Kontrollér, at gasreguleringen og gasreguleringslåsen går let, og at returfjedersystemet fungerer. Se anvisningerne under overskriften Start. Start maskinen, og giv fuld gas. Slip gasreguleringen, og kontrollér, at skæreudstyret standser, og at det forbliver i stilstand. Hvis skæreudstyret roterer med gasreguleringen i tomgangsstilling, skal karburatorens tomgangsjustering kontrolleres. Se anvisningerne under overskriften Vedligeholdelse. Stopkontakt Stopkontakten skal bruges til at slukke for motoren. Start motoren, og kontrollér, at motoren slukkes, når stopkontakten sættes i stopposition. Beskyttelse til skæreudstyr Denne beskyttelse er beregnet til at forhindre, at der slynges løse genstande mod brugeren. Beskyttelsen forhindrer også, at brugeren kommer i kontakt med skæreudstyret. Kontrollér, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner. Brug altid den anbefalede beskyttelse for det pågældende skæreudstyr. Se kapitlet Tekniske data. Lyddæmper Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Lyddæmpere udstyret med katalysator er desuden konstrueret med henblik på at reducere skadelige stoffer i udstødningsgasserne. I lande med varmt og tørt klima er risikoen for brand åbenbar. Vi har derfor udstyret visse lyddæmpere med et såkaldt gnistfangernet. Kontrollér, om din maskine har et sådant net. For lyddæmpere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes. Brug aldrig en maskine med en defekt lyddæmper. Kontrollér regelmæssigt, at lyddæmperen sidder fast i maskinen. Er din maskines lyddæmper udstyret med et gnistfangernet, skal dette renses regelmæssigt. Et

ADVARSEL! Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

ADVARSEL! Brug aldrig maskinen indendørs eller i lokaler uden ventilation. Udstødningsgasserne indeholder kulilte, som er en lugtfri, giftig og livsfarlig gas.GENERELLE SIKKERHEDSINSTRUKTIONER Danish – 53tilstoppet net medfører, at motoren kører varm med alvorlig motorskade til følge. Skæreudstyr Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skæreudstyr:• Bevarer en maksimal skarphed.• Øger skæreudstyrets levetid. Trimmerhoved

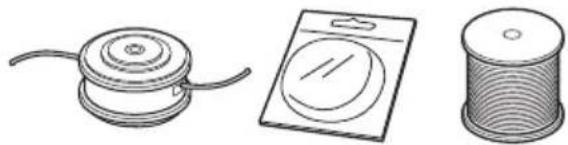

• Brug kun de trimmerhoveder og trimmerliner, som anbefales. De er testet af producenten for at passe til en vis motorstørrelse. Dette er specielt vigtigt, når der bruges et fuldautomatisk trimmerhoved. Brug kun anbefalet skæreudstyr. Se kapitlet Tekniske data.• Generelt kræver en mindre maskine små trimmerhoveder og vice versa. Dette skyldes, at motoren ved klipning med line både skal slynge linen radialt fra trimmerhovedet og møde modstanden fra det græs, som klippes.• Linens længde er også vigtig. En længere line kræver større motorstyrke end en kort med samme diameter på linen.• Sørg for, at den kniv, som sidder på trimmerbeskyttelsen, er intakt. Den bruges til at skære linen af til korrekt længde.• For at opnå en længere levetid for linen kan den lægges i vand et par døgn. Linen bliver da mere sej og holder længere. ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren! ADVARSEL! Lyddæmperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget. ADVARSEL! Husk, at:Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!VIGTIGT!Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data.Se anvisningerne til skæreudstyret for korrekt indføring af line og valg af korrekt diameter for line. ADVARSEL! Stands altid motoren, inden du foretager arbejde på skæreudstyret. Denne fortsætter med at rotere, også efter at gasreguleringen er sluppet. Kontrollér, at skæreudstyret er standset helt, og fjern kablet fra tændrøret, inden du begynder at arbejde på udstyret. ADVARSEL! Et forkert skæreudstyr kan øge risikoen for ulykker.VIGTIGT!Sørg altid for, at trimmerlinen rulles hårdt og jævnt på tromlen, ellers opstår der sundhedsfarlige vibrationer i maskinen.MONTERING 54 – Danish Montering af loophåndtag

• Sæt loophåndtaget over styrestangen. Husk, at loophåndtaget skal monteres mellem pilmarkeringerne på styrestangen.

• Monter bolt, klemplade og vingemøtrik som vist på billedet. Spænd vingemøtrikken. Montering af trimmerbeskyttelse og trimmerhoved (122LK)

• Monter trimmerbeskyttelse (A) ved arbejde med trimmerhoved. Trimmerbeskyttelsen/ kombibeskyttelsen sættes fast i fæstet på styrestangen og fastgøres med en skrue (L).

• Monter medbringer (B) på den udgående aksel.

• Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset.

• Demontering sker i omvendt rækkefølge. Montering af trimmerbeskyttelse og trimmerhoved (122C)

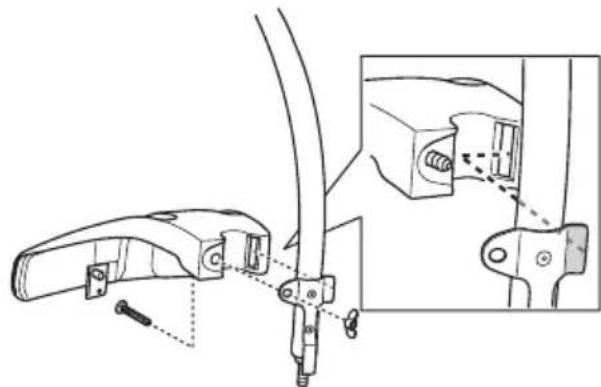

• Montér skærmen som vist på billedet. Spænd skærmen godt fast.

• Montér støvhætten på den aksel. Møtrikken skal være helt dækket af støvhætten.

• Skru trimmerhovedet på akslen.MONTERING Danish – 55 Montering og demontering af delbar styrestang (122LK) Montering:
• Løsn koblingen ved at dreje knappen mod uret.• Ret tappen på monteringsdelen (A) ind efter pilen på koblingsstykket (B).• Skub monteringsdelen ind i koblingsstykket, indtil monteringsdelen klikker på plads.Før du bruger enheden, skal du stramme grebet godt til. Demontering:
• Løsn koblingsstykket ved at dreje grebet (mindst 3 omgange).• Tryk på knappen (C), og hold den inde. Mens du holder godt fast i motorenden, skal du trække monteringsdelen lige ud af koblingsstykket.

56 – Danish Brændstofsikkerhed Start aldrig maskinen: 1 Hvis du har spildt brændstof på den. Aftør alt det spildte brændstof, og lad benzinresterne fordampe. 2 Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe. 3 Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger. Kontakt dit serviceværksted i tilfælde af lækage. Transport og opbevaring

• Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr.

• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.

• Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof. Tøm tanken i egnede beholdere og i et godt ventileret område.

• Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring.

• Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen.

• Fastgør maskinen under transport.

• For at undgå utilsigtet start af motoren skal tændhætten altid fjernes, når maskinen ikke skal bruges i længere tid, når den ikke er under opsyn, og når den skal efterses.

• Lad maskinen køle af, inden den sættes ind i opbevaringsrummet. Drivmiddel BEMÆRK! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsolie. For at sikre et korrekt blandingsforhold er det vigtigt at måle den oliemængde, der skal blandes, helt nøjagtigt. Ved blanding af små brændstofmængder påvirker selv små fejl i oliemængden blandingsforholdet kraftigt. Benzin BEMÆRK! Brug altid kvalitetsbenzin med et oktantal på mindst 90 (RON). Hvis maskinen er forsynet med katalysator (se afsnittet Tekniske data), skal du altid anvende blyfri kvalitetsbenzin iblandet olie. Blyholdig benzin ødelægger katalysatoren. Etanolblandet brændstof E10 kan benyttes (maks. 10 % etanolblanding). Brug af etanolblandinger med højere etanolindhold end E10 vil få motoren til at køre magert, hvilket kan føre til motorhavari.

• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.

• Ved arbejde med kontinuerligt højt omdrejningstal anbefales et højere oktantal. Husqvarna alkylatbenzin Husqvarna anbefaler brugen af Husqvarna alkylatbenzin for det bedste resultat. Brændstoffet indeholder færre skadelige stoffer sammenlignet med almindeligt brændstof, hvilket reducerer skadelige udstødningsgasser. Brændstoffet giver lave mængder affaldsstoffer ved forbrænding, hvilket holder motordelene renere og optimerer motorens levetid. Husqvarna alkylatbenzin er ikke tilgængeligt på alle markeder. Totaktsolie

• For at opnå det bedste resultat og en optimal funktion skal HUSQVARNAS totaktsolie, som er specielt udviklet til vores luftafkølede totaktsmotorer, anvendes.

• Brug aldrig totaktsolie beregnet til vandafkølede udenbordsmotorer, såkaldt outboardolie (kaldes TCW).

• Brug aldrig olie beregnet til firetaktsmotorer.

• En lav oliekvalitet eller en for fed olie/ brændstofblanding kan forværre katalysatorens funktion og reducere dens levetid.

ADVARSEL! Vær forsigtig ved håndtering af brændstof. Tænk på brand-, eksplosions- og indåndingsrisikoen.

ADVARSEL! Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering. Benzin, liter Totaktsolie, liter 2% (1:50) 5 0,10 10 0,20 15 0,30

20 0,40BRÆNDSTOFHÅNDTERING

Danish – 57 Blanding

• Bland altid benzin og olie i en ren beholder, der er godkendt til benzin.• Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i.• Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.• Bland ikke brændstof til mere end maks. 1 måneds behov.• Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres. Tankning
• Anvend en brændstofdunk med overløbssikring.• Hvis du har spildt brændstof på den. Aftør alt det spildte brændstof, og lad benzinresterne fordampe.• Tør rent omkring tankdækslet. Forureninger i tanken kan medføre driftsforstyrrelser.• Sørg for, at brændstoffet er blandet godt ved at ryste beholderen, inden tanken fyldes. ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser.

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:Bland og påfyld brændstoffet udendørs, hvor der ikke kan forekomme gnister eller åben ild.Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.Tank aldrig med motoren i gang.Stands motoren, og lad den afkøle nogle minutter før tankning. Fyld altid brændstof på i et godt ventileret sted. Fyld aldrig brændstof på maskinen indendørs.Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.Spænd tankdækslet omhyggeligt efter tankning.Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.START OG STOP 58 – Danish Kontrol før start

• Kontroller, at trimmerhovedet og trimmerbeskyttelsen er intakte og fri for revner. Udskift trimmerhoved eller trimmerbeskyttelse, hvis de har været udsat for slag eller er revnet.

• Brug aldrig maskinen uden beskyttelse eller med defekt beskyttelse.

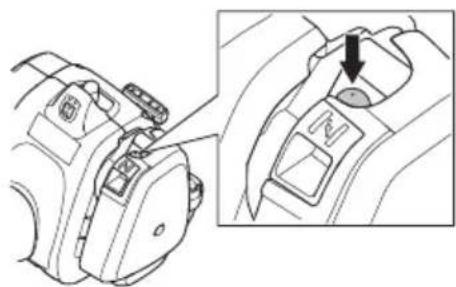

• Alle dæksler skal være monteret korrekt og være fejlfri før start af maskinen. Start og stop Start Brændstofpumpe: Tryk flere gange på brændstofpumpens gummiblære, indtil blæren fyldes med brændstof. Det er ikke nødvendigt at fylde blæren helt. Choker: Stil chokeren i chokestilling. Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden!). Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden. Sæt chokeren tilbage, straks når motoren tænder, og foretag nye startforsøg, indtil motoren starter. Når motoren starter, skal der gives fuld gas, hvorefter startgassen frakobles automatisk. BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen. Stop Motoren stoppes ved, at tændingen slås fra. BEMÆRK! Stopkontakten skifter automatisk til startposition. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering, kontrol og/ eller vedligeholdelse.

ADVARSEL! Et komplet koblingsdæksel med styrestang skal være monteret, inden maskinen startes, da koblingen ellers kan løsne sig og forårsage personskader. Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes. Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande. Sørg for, at der ikke opholder sig uvedkommende inden for arbejdsområdet, ellers er der risiko for alvorlige personskader. Sikkerhedsafstanden er 15 meter.

ADVARSEL! Når motoren startes med chokeren i chokerposition, begynder skæreudstyret straks at rotere.ARBEJDSTEKNIK Danish – 59 Generelle arbejdsinstruktioner Grundlæggende sikkerhedsregler 1 Hold øje med omgivelserne:• For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen.• For at sikre at hverken mennesker, dyr eller andet risikerer at komme i kontakt med skæreudstyret eller løse genstande, som slynges væk af skæreudstyret.• BEMÆRK! Brug aldrig maskinen uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke.2 Kontrollér arbejdsområdet. Fjern alle løse genstande som for eksempel sten, knust glas, søm, ståltråd, snor og lignende, som kan slynges ud eller sno sig ind i skæreudstyret.3 Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag.4 Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.5 Hold god balance og sikkert fodfæste. Stræk dig ikke for langt. Sørg for altid at have godt fodfæste og god balance.6 Hold altid fast om maskinen med begge hænder. Hold maskinen på højre side af kroppen.7 Hold skæreudstyret under taljehøjde.8 Hold alle dele af kroppen på sikker afstand af det roterende skæreudstyr. Undgå at berøre de varme flader.9 Under transport skal motoren slukkes.10 Stil aldrig maskinen ned på jorden med motoren i drift, uden at du har den under opsyn.VIGTIGT!Dette afsnit behandler de grundlæggende sikkerhedsregler for arbejde med en trimmer.Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted.Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.Inden du går i gang, skal du forstå forskellen mellem skovrydning, græsrydning og græstrimning.

ADVARSEL! Hverken brugeren af maskinen eller nogen anden må prøve at fjerne det afklippede materiale, når motoren eller skæreudstyret roterer, da dette kan medføre alvorlige skader.Stands motoren og skæreudstyret, inden du fjerner materiale, som har viklet sig rundt om klingeakslen, da der ellers er risiko for skader. Under og et stykke tid efter anvendelse kan vinkelgearet være varmt. Der er derfor risiko for forbrændinger ved kontakt.

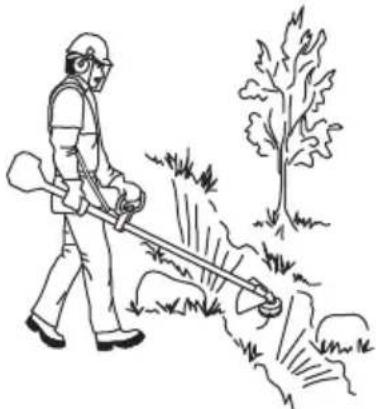

ADVARSEL! Pas på udslyngede genstande. Brug altid godkendt øjenværn. Læn dig aldrig ind over skæreudstyrets beskyttelse. Sten, skidt m.m. kan blive slynget op i øjnene og forårsage blindhed eller alvorlige skader.Hold uvedkommende på afstand. Børn, dyr, tilskuere og medhjælpere skal befinde sig uden for sikkerhedszonen på 15 meter. Stands omgående maskinen, hvis nogen nærmer sig. Sving aldrig rundt med maskinen uden først at kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.ARBEJDSTEKNIK 60 – Danish Grundlæggende arbejdsteknik Lad motoren gå i tomgang efter hvert arbejdsmoment. Køres motoren i længere tid ved fulde omdrejninger, uden at motoren belastes, kan det give alvorlig motorskade. Græstrimning med trimmerhoved Trimning

• Hold trimmerhovedet lige over jorden, og hold det i vinkel. Det er linens ende, som udfører arbejdet. Lad linen arbejde i sit eget tempo. Pres aldrig linen ind i det materiale, som skal fjernes.

• Linen fjerner nemt græs og ukrudt tæt ved mure, stakitter, træer og rabatter, men kan også beskadige ømtålelig bark på træer og buske og forvolde skade på hegnspæle.

• Nedsæt risikoen for skader på planterne ved at afkorte linen til 10-12 cm, og nedsæt motoromdrejningstallet. Renskrabning

• Skrabningsteknikken fjerner al uønsket vegetation. Hold trimmerhovedet lige over jorden, og hold det på skrå. Lad linens ende gå imod jorden rundt om træ, stolper, statuer og lignende. OBS! Denne teknik øger slitagen på linen.

• Linen slides hurtigere og skal føres frem oftere ved arbejde mod sten, tegl, beton, metalstakit etc. end ved kontakt med træ og træstakit.

• Ved trimning og skrabning skal du bruge mindre end fuld gas (80%), så linen holder længere, og trimmerhovedet slides mindre. Klipning

• Trimmeren er perfekt til at slå græs på steder, hvor det er svært at komme til med en almindelig plæneklipper. Hold linen parallelt med jorden ved klipning. Undgå at trykke trimmerhovedet ned mod jorden, da dette kan ødelægge græsplænen og beskadige redskabet.

• Undgå at lade trimmerhovedet have permanent kontakt med jorden ved normal klipning. En sådan kontakt kan medføre skader og slitage på trimmerhovedet. Fejning

• Den roterende lines ventilationsvirkning kan bruges til en nem og hurtig rengøring. Hold linen parallelt med og over de overflader, der skal fejes, og før redskabet frem og tilbage.

• Ved klipning og fejning skal du bruge fuld gas for at få et godt resultat.

ADVARSEL! Undertiden sætter grene eller græs sig fast mellem beskyttelse og skæreudstyr. Stands altid motoren ved rengøring. VIGTIGT! For at undgå ubalance og vibrationer i håndtagene skal dækslet til trimmerhovedet rengøres, hver gang snoren udskiftes. Kontroller desuden, om det er nødvendigt at rengøre andre dele af hovedet.VEDLIGEHOLDELSE Danish – 61 Karburator Justering af tomgangsomdrejningstallet Inden der foretages justeringer, skal det kontrolleres, at luftfiltret er rent, og at luftfilterlåget er monteret.Juster omdrejningstallet for tomgang med tomgangsskruen T, hvis der bliver behov for omjustering. Drej først T-skruen med uret, indtil skæreudstyret begynder at rotere. Drej derefter skruen mod uret, indtil skæreudstyret standser. Der er opnået et korrekt tomgangsomdrejningstal, når motoren kører jævnt i begge lejer. Der bør være en god marginal til det omdrejningstal, hvor skæreudstyret begynder at rotere.Anbefalet omdrejningstal i tomgang: Se kapitlet Tekniske data. Lyddæmper BEMÆRK! Visse lyddæmpere er forsynet med katalysator. Se kapitlet Tekniske data for at se, om din maskine er forsynet med katalysator.Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.Visse lyddæmpere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sådan lyddæmper, bør nettet rengøres en gang om ugen. Dette gøres bedst med en stålbørste. På lyddæmpere uden katalysator bør gnistfangernettet rengøres og eventuelt udskiftes en gang om ugen. På katalysatorlyddæmpere skal gnistfangernettet kontrolleres og eventuelt rengøres en gang om måneden. Ved eventuelle skader på gnistfangernettet skal det udskiftes. Hvis gnistfangernettet ofte er tilstoppet, kan dette være tegn på, at katalysatorens funktion er nedsat. Kontakt din forhandler for at få det kontrolleret. Med et tilstoppet gnistfangernet overophedes maskinen med skader på cylinder og stempel til følge.BEMÆRK! Brug aldrig maskinen med en lyddæmper, der er i dårlig stand. ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, så skæreudstyret står stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, før den er indstillet korrekt eller repareret.

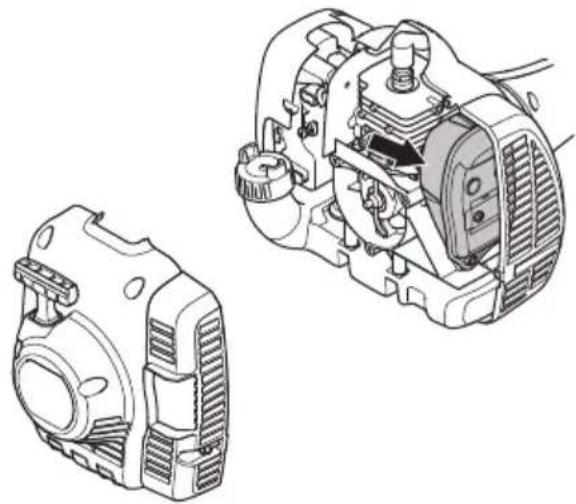

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren!VEDLIGEHOLDELSE 62 – Danish Kølesystem For at holde en så lav driftstemperatur som muligt er maskinen udstyret med et kølesystem. Kølesystemet består af: 1 Luftindtag i startaggregat. 2 Køleribber på cylinderen. Rens kølesystemet med en børste en gang om ugen, under støvfyldte forhold oftere. Et snavset eller tilstoppet kølesystem medfører overopvarmning af maskinen med skader på cylinderen og stemplet til følge. Tændrør Tændrørets tilstand påvirkes af:

• En forkert indstillet karburator.

• En forkert olieblanding i brændstoffet (for meget eller forkert olie).

• Et snavset luftfilter. Disse faktorer forårsager belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer. Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere. BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning. Spørg din forhandler eller Husqvarna, hvis du har brug for flere oplysninger. Delbar styrestang Drivakselenden i den nederste styrestang skal smøres indvendigt med fedt hver 30. arbejdstime. Der er risiko for, at drivakselenderne (splinestilslutningerne) på de delbare modeller kører trægt, hvis de ikke smøres regelmæssigt.

2VEDLIGEHOLDELSE Danish – 63 Luftfilter Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

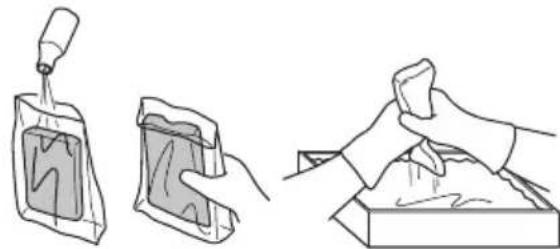

• Unormalt højt brændstofforbrug. Rengør filteret efter 25 timers drift eller oftere, hvis forholdene er usædvanligt støvede. Rengøring af luftfilter Afmonter luftfilterdækslet, og fjern filteret. Vask det i varmt sæbevand. Sørg for, at filtret er helt tørt, når det genmonteres. Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes. Bruges maskinen under støvede forhold, skal luftfiltret indsmøres i olie. Se anvisningerne under overskriften Indsmøring af luftfilter i olie. Indsmøring af luftfilter i olie Brug altid HUSQVARNA filterolie art. nr. 531 00 92-48. Filterolien indeholder opløsningsmiddel, så den er nem at fordele jævnt i filtret. Undgå derfor kontakt med huden. Læg filteret i en plastpose, og påfyld filterolien. Tryk på plastposen for at fordele olien. Tag filteret i plastposen ud, og hæld den overskydende olie fra, inden filtret monteres i maskinen. Brug aldrig almindelig motorolie. Den synker meget hurtigt ned gennem filteret og lægger sig på bunden. Vinkelgear Vinkelgearet er fra fabrikken blevet fyldt med en passende mængde fedt. Inden maskinen tages i brug, bør man dog kontrollere, at gearet er fyldt 3/4 op med fedt. Brug HUSQVARNA specialfedt. Smøremidlet i gearhuset skal normalt blot udskiftes i forbindelse med eventuelle reparationer.64 – Danish VEDLIGEHOLDELSE Vedligeholdelsesskema Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted. NOTE! Spørg din forhandler eller Husqvarna, hvis du har brug for flere oplysninger. Vedligeholdelse Dagligt eftersyn Ugentligt eftersyn Månedligt eftersyn Rengør maskinen udvendigt. X Kontrollér, at gasreguleringsspærren og gasreguleringen fungerer i sikkerhedsmæssigt henseende.

Kontrollér, at stopkontakten fungerer. X Kontrollér, at skæreudstyret ikke roterer i tomgang. X Rens luftfilteret. Udskift om nødvendigt. X Kontrollér, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.

Kontrollér, at trimmerhovedet er intakt og ikke har revner. Udskift trimmerhovedet om nødvendigt.

Kontrollér, at skruer og møtrikker er spændte. X Kontrollér, at hverken motor, tank eller brændstofrør lækker brændstof.

Kontrollér startmotoren og dens startsnor. X Rengør tændrøret udvendigt. Demontér det og kontrollér elektrodeafstanden. Justér afstanden til 0,5 mm eller udskift tændrøret.

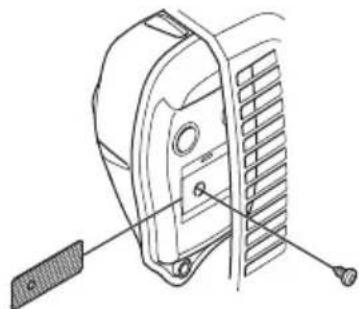

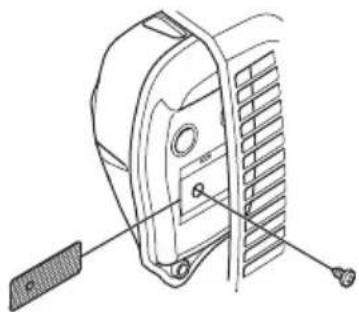

Rengør maskinens kølesystem. X Rengør, eller udskift lyddæmperens gnistfangernet (gælder kun lyddæmpere uden katalysator).

Rengør karburatoren udvendigt og rummet omkring den. X Kontrollér, at vinkelgearet er fyldt 3/4 op med smøremiddel. Fyld specialfedt på om nødvendigt.

Kontrollér, at brændstoffilteret er rent, og at der ikke er sprækker eller andre defekter i brændstofslangen. Udskift den om nødvendigt.

Kontrollér alle kabler og tilslutninger. X Kontrollér kobling, koblingsfjedre og koblingstromle for slitage. Udskift om nødvendigt delene på et autoriseret serviceværksted.

Udskift tændrøret. XDanish – 65 TEKNISKE DATA Tekniske data Anm.1: Emission af støj til omgivelserne målt som lydeffekt (L

) i henhold til Rådets direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF. Anm. 2: Rapporterede data for ækvivalent lydtryksniveau for maskinen har en typisk statistisk spredning (standardafvigelse) på 1 dB(A). Anm. 3: Rapporterede data for et ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1 m/s

21,7 21,7 Cylinderdiameter, mm 32,0 32,0 Slaglængde, mm 27 27 Tomgangsomdrejninger, o/min. 2900 2900 Anbefalet maks. rusningshastighed, o/min. 7200 9100 Omdrejningstal på udgående aksel, o/min 7200 6232 Maks. motoreffekt iht. ISO 8893, kW/ o/min 0,6/7800 0,6/7800 Lyddæmper med katalysator Ja Ja Omdrejningstalreguleret tændingssystem Nej Nej Tændingssystem Tændrør BRISK HQT-4 BRISK HQT-4 Elektrodeafstand, mm 0,5 0,5 Brændstof-/smøresystem Volumen benzintank, liter 0,3 0,3 Vægt Vægt uden benzin, skæreudstyr og beskyttelse, kg 4,4 4,8 Støjemissioner (se anm. 1) Lydeffektniveau, målt dB(A) 102 104 Lydeffektniveau, garanteret L

dB(A) 104 108 Lydniveauer (se anm. 2) Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 11806 og ISO 22868, dB(A):

Udstyret med trimmerhoved (original), venstre/højre 5,0/3,6 3,6/3,566 – Danish TEKNISKE DATA Følgende tilbehør anbefales til nedenstående modeller. EF-overensstemmelseserklæring (Gælder kun Europa) Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf: +46-36-146500, erklærer hermed, at græstrimmerne Husqvarna 122C og 122LK fra 2016 årgangsserienummer og fremad (året angives i klartekst på typeskiltet plus et efterfølgende serienummer), opfylder forskrifterne i RÅDETS DIREKTIV: - af den 17. maj 2006 "angående maskiner" 2006/42/EF. - af den 26. februar 2014 ”angående elektromagnetisk kompatibilitet” 2014/30/EU. - af den 8. maj 2000 ”angående emission af støj til omgivelserne” 2000/14/EF. Overensstemmelsesvurdering udført i henhold til Bilag V. Oplysninger om støjemissioner fremgår af kapitlet Tekniske data. Følgende standarder er opfyldt: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har foretaget frivillig typegodkendelse for Husqvarna AB. Certifikaterne har nummer: 122C - SEC/10/2271, 122LK - SEC/10/2272 SMP Svensk Maskinprovning AB har også bekræftet overensstemmelse med bilag V i Rådets direktiv 2000/14/EF. Certifikatet har nummer: 122C - 01/164/068, 122LK - 01/164/067 Huskvarna, den 30. marts 2016 Per Gustafsson, udviklingschef (Autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation.) 122LK Godkendt tilbehør Type Beskyttelse til skæreudstyr, Art. nr. Klingeaksel med gevind M10 Trimmerhoved T25 (Line med Ø 2,0-2,7 mm) 574 19 87-01 122C Godkendt tilbehør Type Beskyttelse til skæreudstyr, Art. nr. Gevind klingeaksel 3/8 R Trimmerhoved T25 (Line med Ø 2,0-2,7 mm) 574 47 95-01 T25C (Line med Ø 2,0-2,7 mm) 574 47 95-01 Godkendt udstyr Anvendes til Børstetilbehør SR600-2 122LK Hækkeklippertilbehør HA110 122LK Hækkeklippertilbehør HA850 122LK Kantskærertilbehør EA850 122LK Savtilbehør PA1100 122LK Forlængerudstyr EX850 122LK Kultivatortilbehør CA230 122LK Blæsertilbehør BA101 122LK Børsteudstyr BR600 122LK Vertikalskærerudstyr DT600 122LKSYMBOLFORKLARING Norwegian – 67 Symboler på maskinen og/eller i bruksanvisningen: ADVARSEL! Ryddesager, buskryddere og trimmere kan være farlige! Uforsiktig eller feilaktig bruk kan resultere i alvorlige skader eller dødsfall for brukeren eller andre. Det er svært viktig at du leser og forstår innholdet i brukerhåndboken. Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen. Bruk alltid: Vernehjelm dersom det kan foreligge fare for fallende gjenstander.
