KASUTUSJUHEND 122LK HUSQVARNA

EE Käsitsemisöpetus 245-265

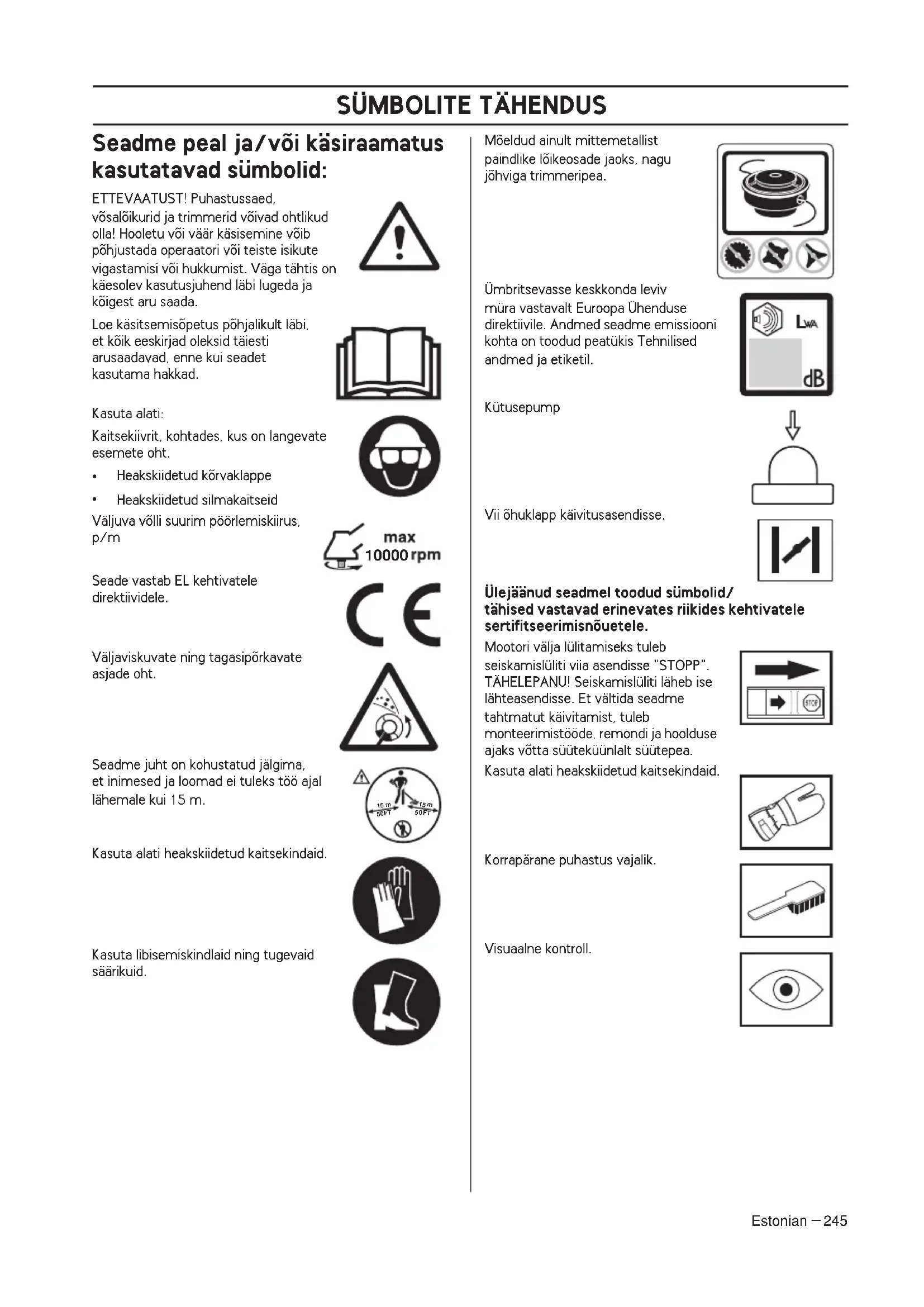

Seadme peal ja/või käsiraamatus kasutatavad sümbolid:

ETTEVAATUST! Puhastussaed,

võsalõikurid ja trimmerid võivad ohtlikud olla! Hooletu või väär käsisemine võib põhjustada operaatori või teiste isikute vigastamisi või hukkumist. Väga tähtis on käesolev kasutusjuhend läbi lugeda ja kõigest aru saada.

Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Kasuta alati:

Kaitsekiivrit, kohtades, kus on langevate esemete oht.

• Heakskiidetud kõrvaklappe
• Heakskiidetud silmakaitseid

Seade vastab EL kehtivatele direktiividele.

max 10000 rpm

Väljaviskuvate ning tagasipörkavate asjade oht.

Seadme juht on kohustatud jälgima, et inimesed ja loomad ei tuleks töö ajal lähemale kui 15 m.

Kasuta alati heakskiidetud kaitsekindaid.

Kasuta libisemiskindlaid ning tugevaid säärikuid.

Mõeldud ainult mittemetallist paindlike lõikeosade jaoks, nagu jõhviga trimmeripea.

Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil.

Kütusepump

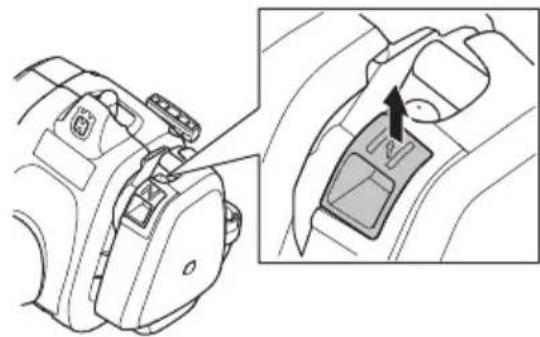

Vii õhuklapp käivitusasendisse.

Ülejäänud seadmel toodud sümbolid/ tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele.

Mootori välja lülitamiseks tuleb seiskamislüliti viia asendisse "STOPP". TÄHELEPANU! Seiskamislüliti läheb ise lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajaks võtta süüteküünlalt süütepea.

Kasuta alati heakskiidetud kaitsekindaid.

Korrapärane puhastus vajalik.

Visuaalne kontroll.

Lugupeetud tarbija!

Önnitleme teid, et olete valinud Husqvarna toote! Husqvarna ajalugu algab juba aastast 1689, kui kuningas Karl XI käsul rajati Huskvarna jõe äärde tehas tahtpüsside valmistamiseks. Asukoht Huskvarna jõe ääres oli üsnagi loogiline, sest see võimaldas tootmiseks kasutada vee jõudu. Husqvarna tehase enam kui 300-aastase tegutsemisaja kestel on seal toodetud väga erinevaid tooteid alates puupliitidest kuni moodsate köögiseadmete, ömblusmasinate, jalgrataste ja mootorratasteni välja. 1956. aastal tuli välja Husqvarna esimene mootori jõul töötav muruniiduk, kolme aasta möödudes – aastal 1959 – järgnes sellele mootorsaag. Samas valdkonnas töötab Husqvarna ka täna.

Täna on Husqvarna maailma juhtivaid aiandus– ja metsandustoodete tootjaid, kes seab esikohale seadmete kvaliteedi ja tehnilised näitajad. Meie äriidee on toota, arendada ja turustada mootori jõul töötavaid seadmeid aianduse, metsanduse ja ehituse ning tööstuse jaoks. Husqvarna eesmärk on luua seadmeid, mis on esirinnas ja sellepärast ongi meie seadmetele iseloomulikud mitmed kasulikud lahendused, mis tagavad seadmete ergonoomilisuse, kasutajasõbralikkuse, turvalisuse, keskkonnasõbralikkuse ja tõhususe.

Me oleme veendunud, et te hindade kõrgelt meie toodete kvaliteeti ja tehnilisi näitajaid, ning seda ka tulevikus. Kui te ostate meie toote, on teile tagatud professionaalne abi nii seadmete hooldamise kui parandamise osas. Kui seadme müüja juures pole volitatud töökoda, küsige, kus on meie lähim volitatud töökoda.

Me loodame, et jäite oma ostuga rahule ja sellest saab teie hea abimees pikkadeks aastateks. Ärge unustage, et seadme kasutusjuhend on väärtuslik abimees. See aitab teid oluliselt oma seadme tööiga pikendada, kui te järgite neid soovitusi, mis on juhendis toodud seadme hooldamise, korrastamise ning parandamise kohta. Kui te kord müüte selle seadme ära, andke sellega uuele omanikule kaasa ka kasutusjuhend.

Täname, et te valisite endale kasutamiseks Husqvarna toote!

Husqvarna AB töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas.

SISUKORD

Sisukord

SÜMBOLITE TÄHENDUS

Seadme peal ja/või käsiraamatus kasutatavad sümbolid: 245

SISSEJUHATUS

Lugupeetud tarbija! 246

SISUKORD

Sisukord 247

MIS ON MIS?

Mis on mis trimmeril? 248

ÜLDISED OHUTUSEESKIRJAD

Enne käivitamist tuleb meeles pidada järgmist: ...... 247

Tähtis 249

Isiklik ohutusvarustus 249

Seadme ohutusvarustus 250

Lõikeseade 252

KOOSTAMINE

Silmuskäepideme monteerimine 253

Trimmerikaitse ja trimmeripea paigaldamine .... 253

Trimmerikaitse ja trimmeripea paigaldamine 253

Lahtivõetava varre koostamine ja lahti võtmine ...... 254

KÜTUSE KÄSITSEMINE

Ohutusnõuded kütuse käsitsemisel 255

Küttesegu 255

Tankimine 256

KÄIVITAMINE JA SEISKAMINE

Kontroll enne käivitamist 257

Käivitamine ja seiskamine 257

TÖÖVÖTTED

Üldised tööeeskirjad 258

HOOLDUS

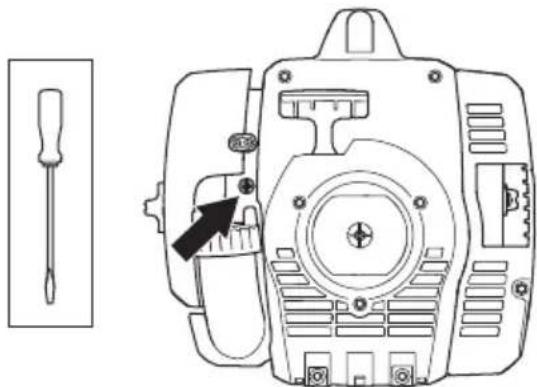

Karburaator 260

Summuti 260

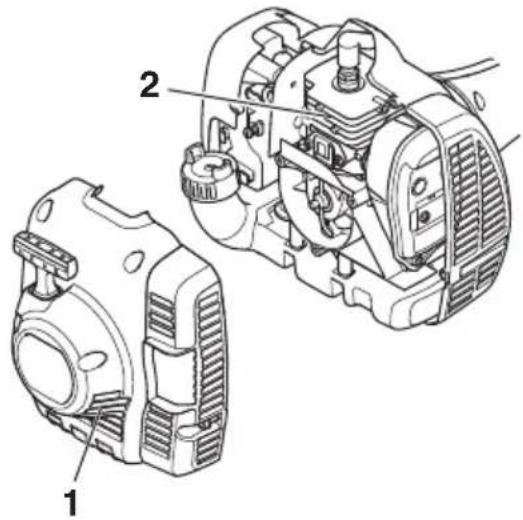

Jahutussüsteem 261

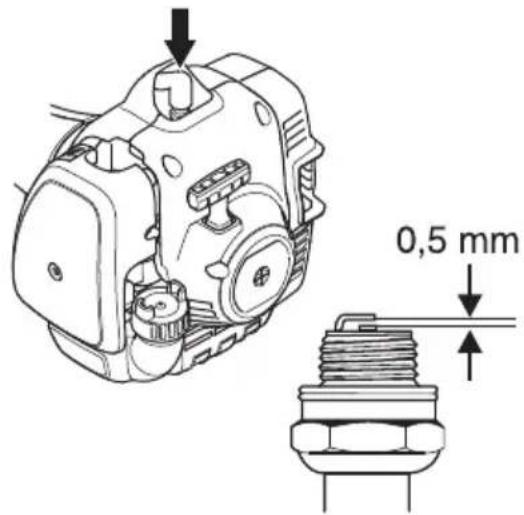

Süüteküünlad 261

Lahtivõetav vars 261

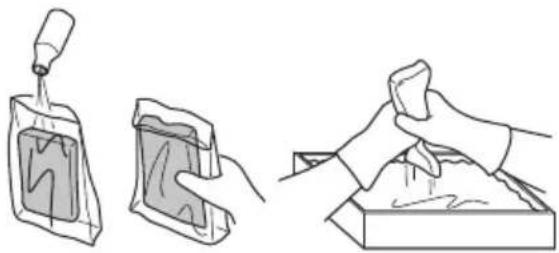

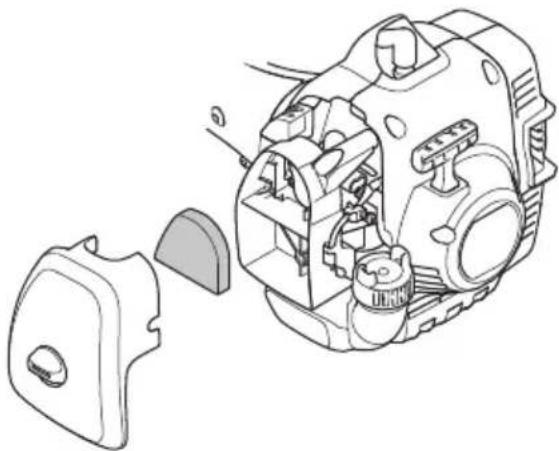

Öhufilter 261

Hooldusskeem 263

TEHNILISED ANDMED

Tehnilised andmed 264

EÜ kinnitus vastavusest 265

Enne käivitamist tuleb meeles pidada järgmist:

• Loe käsitsemisõpetus hoolikalt läbi.
• Kontrolli löikeseadme monteerimist ja korrasolekut.

ETTEVAATUST! Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse. Sellepärast tuleb alati kanda heakskiidetud kõrvaklappe.

ETTEVAATUST! Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad võivad põhjustada raskeid või isegi eluohtlikke kehavigastusi operaatorile ja teistele.

ETTEVAATUST! Puhastussaag, võsalõikur või trimmer võivad vale või hooletu käsitsemise korral olla ohtlikud seadmed, mis võivad põhjustada operaatori või teiste isikute tõsiseid vigastusi või hukkumist. Sellepärast on vaja kasutusjuhend läbi lugeda ja kõigest aru saada.

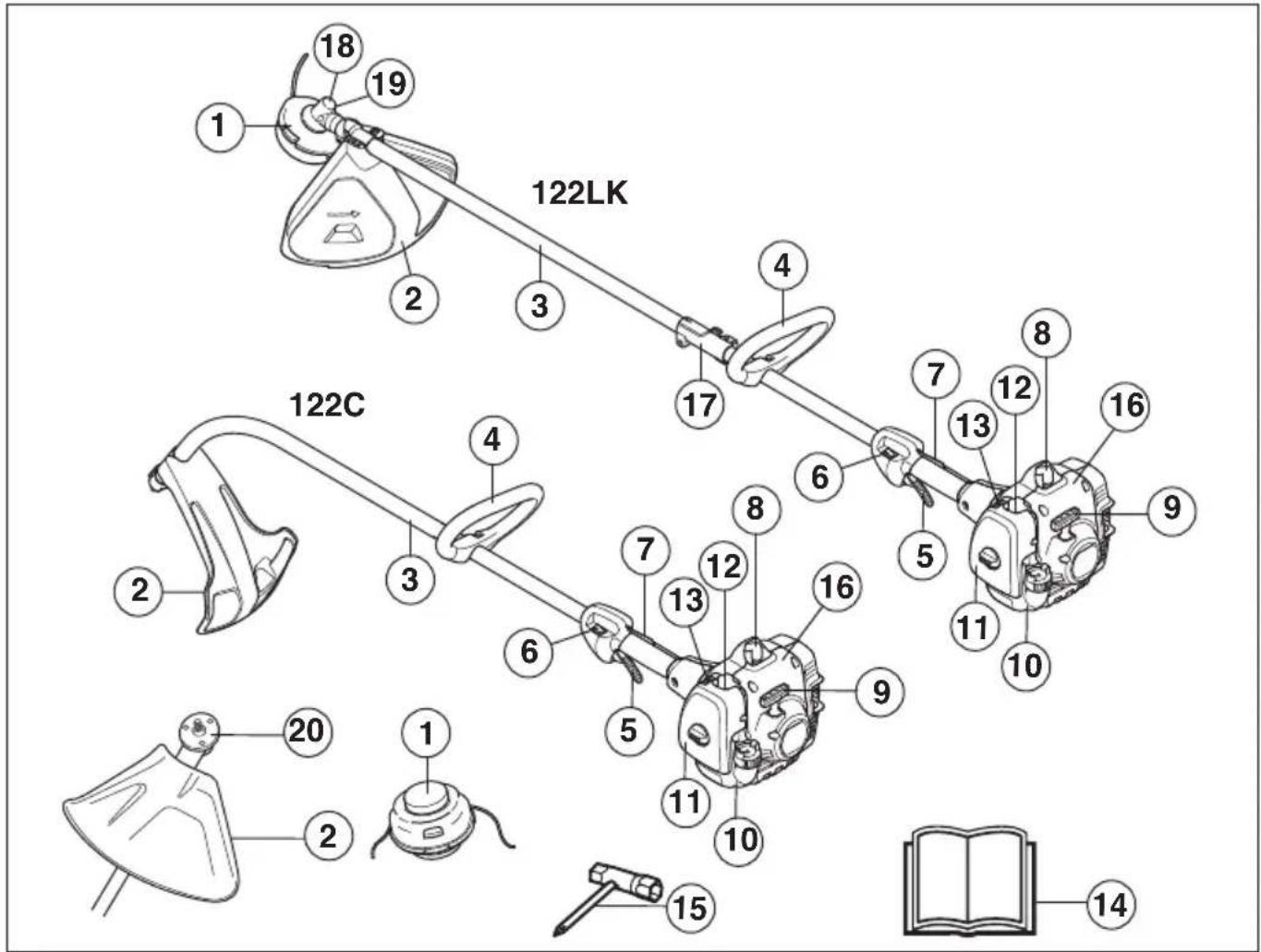

MIS ON MIS?

18 19 1 2 3 4 122LK 122C 2 3 4 6 7 8 9 10 11 12 13 14 15 16 17 18 20 1 2 11 12 13 14 15 16

Mis on mis trimmeril?

1 Trimmeripea
2 Lõikeosa kaitsekate
3 Vars
4 Silmuskäepide
5 Gaasihoovastik
6 Seiskamislüliti
7 Gaasihoovastiku sulgur
8 Süütepea ja süüteküünal
9 Käiviti käepide
10 Kütusepaak

11 Ōhufiltri kate

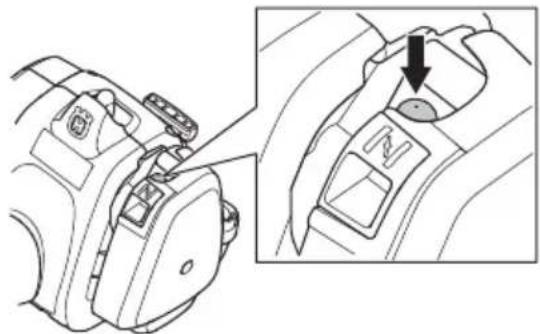

12 Kütusepump.
13 Ôhuklapp
14 Käsitsemisõpetus
15 Kombivõti
16 Käiviti
17 Varre kinnitus
18 Nurkreduktor
19 Määrdeaine lisamine, nurkreduktor
20 Vedamisketas (122LK)

Tähtis

TÄHTIS!

Seade on ette nähtud ainult rohu lõikamiseks.

Ainukesed tarvikud selle mootoriga kasutamiseks on peatükis Tehnilised andmed loetletud meie poolt soovitatud lõikeosad.

Kasutamist võivad piirata riiklikud või kohalikud seadused. Järgige kõiki seaduseid.

Ära kunagi tööta seadmega, kui oled väsinud, alkoholi tarvitanud või kui oled saanud ravimit, mis mõjub su nägemisele, otsustus- või keskendumisvõimele.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

Ära kunagi kasuta seadet, mille ehitust on muudetud.

Ärge kunagi kasutage vigastatud seadet. Teostage ohutuskontroll ja hooldage seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist. Vt juhiseid lõigust Hooldus".

Enne käivitamist tuleb paigaldada köik seadme katted, kaitsed ja käepidemed. Veenduge, et süüteküünla kate ja süütejuhe oleksid kahjustamata, et ära hoida elektrilöögi ohtu.

Seadme kasutaja on kohustatud jälgima, et inimesed ja loomad ei tuleks töö ajal lähemale kui 15 m. Kui samas kohas töötab mitu kasutajat, peab ohutusvahemaa olema vähemalt 15 meetrit.

Tehke masinale enne kasutamist üldine ülevaatus, vt hooldusgraafikut.

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Tösiste vöi surmaga lõppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga.

ETTEVAATUST! Kui mootor töötab suletud või halva õhutusega ruumis, võib seade põhjustada lämbumissurma või vingugaasimürgistuse.

ETTEVAATUST! Ärge laske lapsi seadme lähedale ega seadet kasutada! Kuna seadmel on vedruga seiskamislüliti ja seda saab väikesel kiirusel kerge vaevaga käivituskäepidemest käivitada, võib mõnikord ka laps suuta seadme käima panna. See tähendab ohtu tõsiste vigastuste tekkeks. Sellepärast tuleb seadmelt eemaldada süütepea, kui seade jääb valveta.

Isiklik ohutusvarustus

TÄHTIS!

Murutrimmer võib olla ebakorrektse või hooleu kasutamise korral ohtlik ning põhjustada operaatorile ja teistele isikutele raskeid või eluohtlikke vigastusi. Äärmiselt oluline on käesolev kasutusjuhend läbi lugeda ja selle sisust aru saada.

Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista önnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel.

ETTEVAATUST! Kui kasutad kuulmiskaitset (kõrvaklappe), ole tähelepanelik helide, hõigete ja hoiatussignaalide suhtes. Mootori seiskumisel võta kohe kõrvaklapid ära.

KIIVER

Kaitsekiivrit, kohtades, kus on langevate esemete oht.

KÖRVAKLAPID

Peab kasutama küllaldase helisummutusefektiga körvaklappe.

SILMAKAITSED

Alati tuleb kasutada heakskiidetud silmakaitset. Visiiri kasutamisel tuleb lisaks kasutada kooskõlastatud kaitseprille. Kooskõlastatud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

Kindaid peab kasutama, kui selleks on vajadus, nt. lõikeosa monteerimisel.

SÄÄRIKUD

Kasuta libisemiskindlaid ning tugevaid säärikuid.

RIIETUS

Riietuseks kasuta rebenemisele vastupidavat materjali ja hoidu liiga avaratest riietest, mis kergelt takerduvad okstesse ja vitstesse. Seadmega töötamisel kannä alati tugevaid pikki pükse. Ärge kannä lühikesi pükse, ehteid, lahtiseid jalatseid, ära käi paljajalu. Jälgi, et lahtised juukseid ei ulatuks ölgadeni.

ESMAABI

Kanna hoolt, et esmaabivarustus oleks alati käepärast.

Seadme ohutusvarustus

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihooldust, mis tagab ohutu töö. Peatükis Mis on mis? on näidatud detailide paiknemine seadmel.

Kui seadet ei hooldata õigesti ja korrapāraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga.

TÄHTIS!

Seadme hooldus ja parandamine nõuab eraldi väljaõpet. See kehtib eriti ohutusvarustuse kohta. Kui seade ei vasta allpool toodud nõuetele, vii see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme müüja ei tegele hooldusega, palu teda juhatada sind lähimasse hoolduspunkti.

ETTEVAATUST! Ära kasuta kunagi vigase ohutusvarustusega seadet. Ohutusvarustust tuleb käesolevas toodud eeskirjade kohaselt hooldada ja kontrollida. Vajadusel lasta seadme hooldustöökojas parandada.

ETTEVAATUST! Tugeva vibratsiooniga töötamine vöib pöhjustada vereringe- vöi närvikahjustusi, eriti neil, kel on vereringehäireid. Pöördu arsti poole, kui ilmneb nähte, mis vöivad olla vibratsioonist pöhjustatud. Sellisteks nähtudeks on näiteks muudatused nahas vöi nahavärvis, surin, nõelatorked, tundetus, nõrkus, värvimuutused nahal. Nimetatud nähtused esinevad tavaliselt sörmedes, käelabades ja randmetes. Oht on suurem külma korral.

Gaasihoovastiku sulgur

Gaashoovastiku sulgur on konstrueeritud takistamaks tahtmatut gaasi andmist. Kui vajutad sulgurit (A) käepidemest haarates, vabaneb gaasihoovastik (B). Käepidemest lahti lastes lähevad nii gaasihoovastik kui sulgur tagasi algasendisse. Seda liigutust juhivad kaks iseseisvat tagasitömbevedru. Gaashoovastik sulgeb automaatselt tühikäigule kohe, kui lased käepideme käest.

A B

Kontrolli, kas gaasihooovastik sulgub tühikäigul, kui gaasihooovastiku sulgur läheb oma lähteasendisse.

Vajuta gaasihoovastiku sulgurit ja kontrolli, kas see läheb, kui lased ta lahti, tagasi algasendisse.

Kontrolli, kas gaasihooovastik ja gaasihooovastiku sulgur liiguvad vabalt ja kas tagasitõmbevedrud töötavad korralikult.

Vt. alajaotust Käivitamine. Käivita seade ja anna täisgaasi. Lase gaasihooovastik lahti ja kontrolli, et lõikeosa jääks täiesti seisma. Kui lõikeosa pöörleb, kui gaasihooovastik on tühikäiguasendis, pead kontrollima karburaatori tühikäigu reguleerimist. Vt. juhiseid alajaotuses Korrashoid.

Seiskamislüliti

Mootori väljalülitamiseks kasuta seiskamislülitit.

Käivita mootor ja kontrolli, kas mootor seiskub, kui lükkad lüliti seiskamisasendisse.

Lõikeosa kaitsekate

Kaitsekate hoiab ära, et löikeseadmest ei viskuks midagi operaatori suunas. Samuti takistab see operaatorit löikeosa vastu puutumast.

Vaata, et kaitsekate oleks vigastusteta ja seal poleks pragusid. Vaheta kaitsekate välja, kui see on saanud lööke või on pragunenud.

Kasuta ettenähtud löikeosa kaitsekatet. Vt. peatükki Tehnilised andmed.

ETTEVAATUST! Lõikeosa ei tohi mingil juhul kasutada, paigaldamata heakskiidetud kaitsekatet. Vt peatükki Tehnilised andmed. Vale või vigane kaitsekate võib põhjustada inimestele tõsiseid vigastusi.

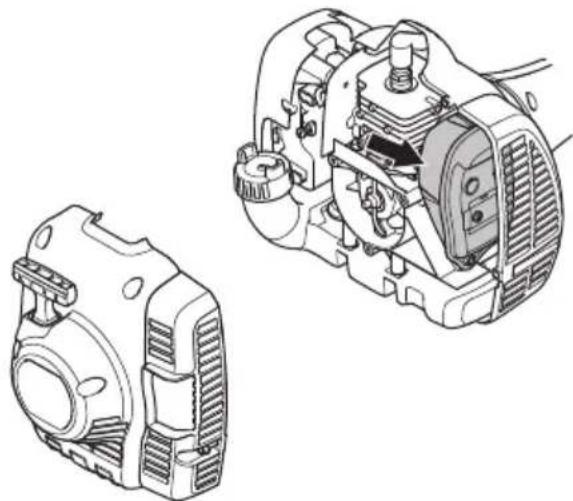

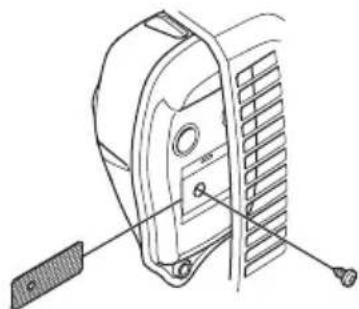

Summuti

ETTEVAATUST! Ärge kasutage seadet siseruumis või kohas, kus pole õhutust. Heitgaasis on vingugaasi, mis on värvitu ja lõhnatu eluohtlikult mürgine gaas.

Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootori heitgaasid operaatorist eemale. Katalüsaatoriga summuti on konstrueeritud ka selleks, et vähendada kahjulike ainete hulka heitgaasides.

Sooja ja kuiva kliimaga riikides on metsatulekahju tekkimise oht suur. Seetõttu on osa summuteid varustatud sädemeid püüdva võrguga. Kontrolli, kas Sinu lõikur on sellise seadmega varustatud.

On väga oluline, et järgitaks summuti hoolduse ja kontrolli juhiseid.

Ära kasuta kunagi vigastatud summutiga seadet.

Kontrolli korrapäraselt, kas summuti on kindlalt seadme külge kinnitatud.

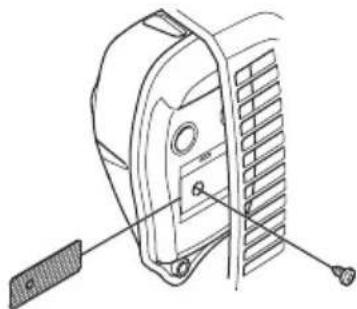

Kui seadmel on summuti, mis on varustatud sädemepüüdjaga, peab ka seda ühtlaste ajavahemike järel

puhastama. Saastunud võrguga sädemepüüdja tõttu võib mootor üle kuumeneda ja katki minna.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka peale seismajäämist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Ole tuleohu suhtes tähelepanelik!

ETTEVAATUST! Summuti sisaldab kemikaale, mis võivad olla kantserogeense toimega. Vältige kokkupuudet nende ainetega, kui summuti katki läheb või saab kahjustada.

ETTEVAATUST! Mötle selle peale:

Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju. Sellepärast ära käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Lõikeseade

Käesolev peatükk räägib öige lõikeseadme valimisest ja selle hooldamisest, et:

• Tagada seadme maksimaalne tööviljakus.
• Pikendada lõikeseadme eluiga.

TÄHTIS!

Lõikeosa tohib kasutada ainult koos selleks ette nähtud kaitsekattega! Vt. peatükki Tehnilised andmed.

Vaata lõikeosa kasutusjuhendist, kuidas toimub õigesti jõhvi paigaldamine ja kuidas valida jõhvi läbimõõtu.

ETTEVAATUST! Lülita alati mootor välja, enne kui hakkad lõikeosaga midagi tegema. See jätkab pöörlemist ka peale seda, kui oled gaasihoo vastiku lahti lasknud. Kontrolli, et lõikeosa oleks täielikult seiskunud ja võta süüteküünla juhe enne tööde alustamist lahti.

ETTEVAATUST! Vale lõikeosa võib suurendada õnnetuste ohtu.

Trimmeripea

TÄHTIS!

Jälgı, et jöhv oleks trumlile keritud ühtlaselt tugevalt, vastasel korral tekivad seadmes tervisele kahjulikud vibratsioonid.

- Kasuta ainult soovitatud trimmeripäid ja -jõhve. Need on tootja poolt järgi proovitud ja sobitatud teatud mootori suurusele. Eriti tähtis on see täisautomaatse trimmeripea korral. Kasuta ainult ettenähtud lõikeosasid. Vt. peatükki Tehnilised andmed.

• Üldiselt nõuab väiksem seade väiksemaid trimmeripäid ja vastupidi. Põhjuseks on asjaolu, et mootor peab heitma jõhvi lõikuripeast radiaalselt eemale ja samas olema võimeline vastu panema lõigatava rohu takistusele.
• Tähtis on ka jõhvi pikkus. Pikem jõhv nõuab tugevamat mootorit kui lühike, kuigi jõhvid on ühesuguse läbimõõduga.
• Kontrolli, et trimmerikaitse peal asetsev nuga ei oleks vigastatud ega kadunud. See lõikab jõhvi pikkuse parajaks.
• Et pikendada jõhvi eluiga, võid selle panna paariks päevaks vette. Sellega läheb jõhv sitkemaks ja vastupidavamaks.

KOOSTAMINE

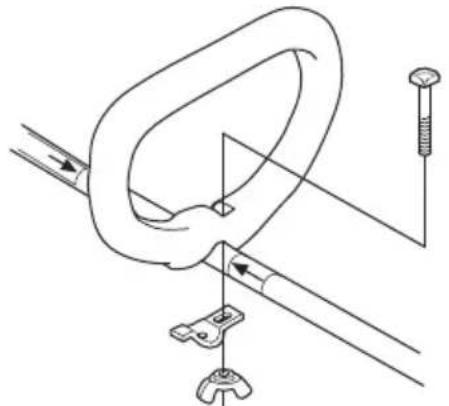

Silmuskäepideme monteerimine

- Paigalda silmuskäepide varrele. Jälgi, et silmuskäepide asetuks varrel olevate tähistuste vahele.

- Paigalda polt, surveplaat ja liblikmutter, nagu näidatud joonisel. Pinguta liblikmutrit.

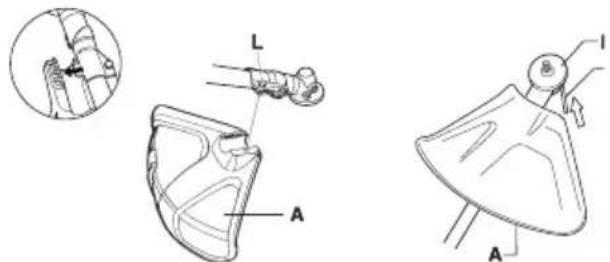

Trimmerikaitse ja trimmeripea paigaldamine

(122LK)

- Paigalda trimmeripeaga töötamiseks ettenähtud kaitsekate (A). Kaitsekate/kombikaitse pannakse varre ümber ja kinnitatakse kruviga (L).

• Monteeri vedamisketas (B) väljuvale võllile.
• Vea teravõlli ringi kuni üks vedamisketta aukudest ühtib reduktori auguga.
• Pane auku splint (C), et võll lukustuks.

- Keera trimmeripea (H) pöörlemisele vastupidises suunas peale.

- Demonteerimine toimub vastaspidises järjekorras.

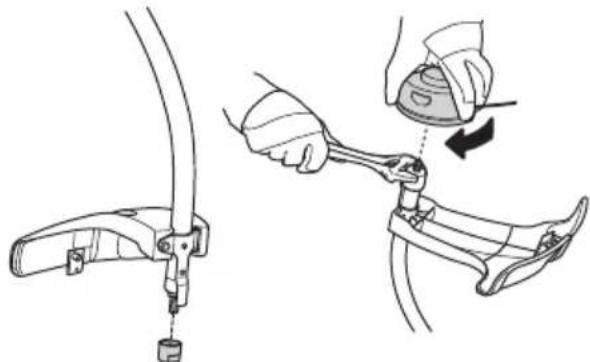

Trimmerikaitse ja trimmeripea paigaldamine

(122C)

• Paigaldage kaitse vastavalt joonisele. Kinnitage korralikult.

- Paigaldage tolmupea oma völlile. Tolmupea peab mutri täiesti ära katma.

• Hoidke tolmupead lehtvõtmega kinni, et võll ei liiguks.
  • Paigaldage trimmeripea völlile.

KOOSTAMINE

Lahtivõetava varre koostamine ja lahti võtmine (122LK)

Koostamine:

• Vabastage ühendus, keerates nuppu vastupäeva.
- Seadke lisaseadme lapats (A) noolega sidurile (B).

Enne seadme kasutamist kontrollige, et nupp on korralikult pingutatud.

• Vabastage sidur nupule vajutamise teel (vähemalt 3 korda).

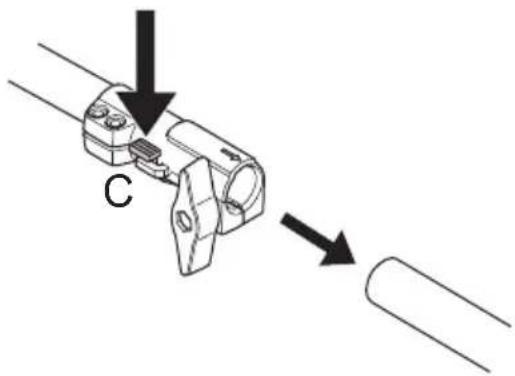

- Vajutage ja hoidke all nuppu (C). Hoides tugevalt mootori otsa, tömmake lisaseade otse sidurist välja.

C

Ohutusnõuded kütuse käsitsemisel

Ära käivita seadet:

1 Kui kütust on sattunud seadmele. Pühi see ära ja lase jäägil ära aurustuda.
2 Kui kütust on sattunud Su kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust. Pese vee ja seebiga.
3 Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust. Lekke korral pöörduge hooldustöökoja poole.

Transport ja hoiustamine

• Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sädemete või lahtise tulega, näit. masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.
• Hoia ja transpordi kütust selleks ettenähtud nõus.
• Lase kütuse- ja ölipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Palu lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse ja öli jaoks. Tühjendage paak selleks ettenähtud mahutitesse hästi ventileeritud kohas.
• Enne pikemaajalist hoiustamist tuleb seade korralikult puhastada ja hooldada.
• Lõikeosa transportkaitse peab olema paigaldatud, kui seadet ei kasutata või see viiakse teise kohta.
• Kinnitage seade transportimise ajaks.
• Et ära hoida seadme tahtmatut käivitamist, tuleb süütepea kindlasti eemaldada, kui seadmele tehakse hooldust, kui seade jääb valveta või hoiustatakse.
• Enne hoiuruumi panekut laske seadmel jahtuda.

ETTEVAATUST! Ole ettevaatlik kütuse käsitsemisel. Väldi tule-, plahvatus- ja sissehingamisohte.

Küttesegu

TÄHELEPANU! Seadmel on kahetaktimootor ja see vajab töötamiseks bensiini ja kahetaktiöli segu. Et segu oleks öige, tuleb mõõta segatava öli kogus väga täpselt. Väiksemate koguste segamisel mõjutavad ka väikesed kõrvalekalded öli koguses oluliselt segu koostist.

ETTEVAATUST! Kütus ja kütuseaurud on väga tuleohtlikud ning võivad põhjustada ohtlikke kahjustusi sissehingamisel või nahale sattumisel. Olge ettevaatlik kütuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kütust hästi õhustatavas kohas.

Bensiin

TÄHELEPANU! Kasutage ainult kvaliteetset vähemalt 90 (RON) oktaanarvuga bensiini, segatult öliga. Kui teil on katalüsaatorseade, tuleb kasutada ilma pliita kvaliteetset öli ja bensiini segu (vaadake peatükki Tehnilised näitajad). Pliid sisaldav bensiin rikub katalüsaatorseadet.

Võib kasutada etanooli sisaldavat kütust E10 (maks etanoolisisaldus 10%). E10-st suurema etanoolisisaldusega kütuse kasutamine võib põhjustada töö aeglustumise ja mootoririkke.

• Soovituslik madalaim oktaanarv on 90 (RON). Kui te töötate 90st madalama oktaanarvuga kütusega, tekib mootori kuumenemine. See võib mootorit kahjustada ja põhjustada tõsiseid mootoririkkeid.
• Pidevalt kõrgetel pööretel töötades on soovitav kasutada kõrgema oktaanarvuga bensiini.

Husqvarna alkülaat

Husqvarna soovitab parimate tulemuste saavutamiseks kasutada Husqvarna alkülaati. See kütus sisaldab tavalise kütusega vörreldes vähem kahjulikke aineid, mis omakorda vähendab kahjulikku heitgaasi. Kuna selle kütuse põlemisel tekib vähem jääke, jäävad mootoriosad puhtamaks ja saavutatakse mootori optimaalne tööiga. Husqvarna alkülaat pole köikidel turgudel saadaval.

Kahetaktiõli

• Parima tulemuse saavutamiseks kasutage HUSQVARNA kahetaktiöli, mis on spetsiaalselt meie öhkjahutusega kahetaktimootorite jaoks valmistatud.
• Ärge kasutage mingil juhul vesijahutusega kahetaktimootorite jaoks toodetud öli, mille võõrkeelne nimetus on outboardoil (lühend TCW).
• Ära kasuta kunagi neljataktilise mootori ölisid.
• Madala kvaliteediga öli ja ka liiga rammus öli ja kütuse segu võivad katalüsaatorseadme tööd segada ja vähendada selle tööiga.
• Segu koostis 1:50 (2%) HUSQVARNA kahetaktiöli.

Bensiin, liitrit Kahetaktiõli, liitrit
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Segamine

• Bensiini ja öli omavaheliseks segamiseks kasuta alati puhast nõu, mis on ette nähtud bensiini jaoks.
• Esiteks vala nõusse pool segatavast bensiinist. Lisa kogu ölikogus. Sega (loksuta) küttesegu segamini. Lisa ülejäänud bensiin.
• Sega (loksuta) küttesegu hoolikalt enne seadme kütusepaagi täitmist.

• Ära sega rohkem kütust kui üheks kuuks vaja.
• Kui seade jääb pikemaks ajaks seisma, tuleb kütusepaak tühjendada ja puhastada.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka pärast seiskamist väga kuum. See kehtib ka tühikäigul töötamisel. Ole tuleohu suhtes tähelepanelik, eriti tuleohtlike ainete ja/või gaaside läheduses töötamisel.

Tankimine

ETTEVAATUST! Järgnevad ettevaatusabinõud vähendavad tulekahjuohtu:

Segage ja valage vedelikke vabas õhus, kus pole sädemeid ega leeke.

Ära suitseta kütuse läheduses ega pane sinna midagi kuuma.

Ära lisa kütust, kui mootor pole välja lülitatud.

Seiska mootor ning lase sel enne tankimist mõni minut jahtuda. Tankige hästi ventileeritud kohas. Masinat ei tohi tankida siseruumides.

Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda.

Pärast kütuse lisamist pinguta korki hoolikalt.

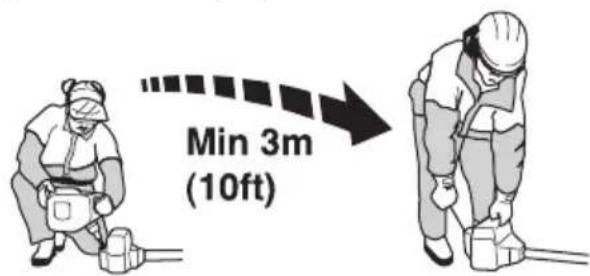

Enne käivitamist viige masin tankimiskohast ja kütuse ladustamiskohast eemale.

• Kasutage ületäitumise kaitsega kütusenõu.
• Kui kütust on sattunud seadmele. Pühi see ära ja lase jäägil ära aurustuda.
• Pühi paagikorgi ümbrus puhtaks. Mustus kütusepaagis tekitab mootori töös häireid.
• Jäligi, et kütus oleks korralikult segunenud, selleks loksuta iga kord enne kütusepaagi täitmist kütusenõud.

Min 3m (10ft)

Kontroll enne käivitamist

- Kontrolli trimmeripead ja kaitsekatet, kas selles pole märgata kahjustusi. Kui on näha pragusid või vigastusi, vaheta trimmeripea ja kaitsekate välja.

• Ära kasuta seadet ilma kaitsekatteta või vigastatud kaitsekattega.
• Enne seadme käivitamist tuleb kontrollida, et köik katted oleksid paigaldatud ja neil poleks kahjustusi.

Käivitamine ja seiskamine

ETTEVAATUST! Sidurikatte ja varre komplekt peavad olema paigaldatud enne seadme käivitamist, vastasel juhul võib sidur lahti pääseda ja tekitada kehalisi vigastusi.

Enne käivitamist viige masin tankimiskohast ja kütuse ladustamiskohast eemale. Paiguta seade kindlale alusele. Jälgi, et lõikeosa ei puudutaks kõrvalisi esemeid.

Jälgı, et tööpiirkonnas ei oleks körvalisi isikuid, kuna vastasel korral esineb tõsiste vigastuste oht. Ohutusvahemaa on 15 m.

Käivitamine

Kütusepump: Vajuta korduvalt kütusepumba kummipõiele, et kütuks liiguks põide. Põis ei pea täiesti täis saama.

Õhuklapp: VII õhuklapp käivitusasendisse.

ETTEVAATUST! Kui õhuklapi regulaator on mootori käivitamisel õhuklapiasendis („choke“), hakkab lõikeosa kohe pöörlema.

Suru seadme kere vastu maad vasaku käega (NB! mitte jalaga!). Võta starteri käepidemest kinni, tömmake käivitusnöör parema käega aeglaselt välja, kuni tunned vastupanu (starteri hambad haakuvad), soorita seejärel tugevaid ja kiireid tömbeid. Käivitusnööri ei tohi kerida käe ümber.

Peale küttesegu süttimist mootoris lükka öhuklapp kohe tagasi algasendisse ja soorita uusi tömbeid, kuni mootor käivitub. Kui mootor on käivitunud, anna kohe täisgaas ja stardigaas lülitub automaatselt välja.

TÄHELEPANU! Ära tömba käivitinööri täies pikkuses välja, ära lase käiviti käepidet lahti, kui see on väljatõmmatud asendis. See võib seadmele vigastusi tekitada.

Mootor seiskub, kui süüde välja lülitatakse.

TÄHELEPANU! Seiskamislüliti läheb ise lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajaks võtta süüteküünlalt süütepea.

TÖÖVÖTTED

Üldised tööeeskirjad

TÄHTIS!

Käesolev peatükk käsitleb põhilisi ohutuseeskirju trimmeriga töötamisel.

Kui olukord on Sulle tundmatu, lakka töötamast ja palu spetsialistidelt abi ja nõu. Võta ühendust edasimüüja või hoolduspunktiga.

Ära tee tööd, milleks Sul puudub väljaõpe või kogemused.

Enne seadme kasutamist pead teadma, mis vahe on metsa puhastamisel, rohu niitmisel ja muru pügamisel.

Põhilised ohutuseeskirjad

1 Vaata ringi:
- Tee kindlaks, et tööpiirkonnas ei oleks inimesi, loomi ega midagi muud, mis vöiks häirida sinu kontrolli seadme üle.
- Hoolitse selle eest, et inimesed või loomad ei puudutaks lõikeosa ega saaks vigastada lõikeosast eemale paiskuvate esemete poolt.
- TÄHELEPANU! Ära kasuta kunagi seadet olukordades, kus sa ei saa kutsuda abi önnetuse korral.
2 Vaadake üle tööpiirkond Kõrvaldage kõik lahtised esemed, nagu kivid, klaasikillud, naelad, traat, nöör ja muu taoline, mis võib eemale paiskuda või lõikeosasse kinni jääda.
3 Hoidu seadme kasutamisest halva ilmaga. Ära tööta paksu udu, köva vihma, tuule või pakase korral. Halva ilmaga töötamine väsitab ja sellega kaasneb muid ohte, nagu libe maapind.
4 Veendu, et sa seisad kindlalt ja saad vabalt astuda. Vaata, et läheduses ei oleks tökkeid, nagu juuri, kive, oksi, kraave jne., mis takistaksid sind juhul, kui peaksid olema sunnitud kiiresti liikuma. Ole eriti ettevaatlik mäeküljel töötades.

5 Olge kindlal pinnal ja hoidke ennast tasakaalus. Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal.

6 Hoidke seadet alati kahe käega kinni. Hoidke seadet endast paremal.

7 Hoidke seadet puusa körgusel.
8 Hoidke köik kehaosad pöörlevast löiketerast eemal. Hoiduge kuumade pindadega kokku puutumast.
9 Seadme teise kohta toimetamisel tuleb mootor välja lülitada.
10 Ära pane töötava mootoriga seadet maha, kui Sul pole head ülevaadet sellest.

ETTEVAATUST! Kui mootor töötab või lõikeosa pöörleb, ei tohi lõigatud materjali ära võtta ei seadme kasutaja ega keegi teine, sest see võib viia tõsiste önnetusteni.

Lülitage seade välja ja laske lõikeosal seisma jääda, enne kui hakkate eemaldama võlli külge jäänud materjali, sest vastasel korral on oht tõsiste kahjustuste tekkeks. Pärast kasutamist jääb nurkreduktor mõneks ajaks kuumaks. Puudutamisel on oht saada põletada.

ETTEVAATUST! Hoiatus laiali lendavate osakeste eest: kasutage alati heaks kiidetud kaitseprille ja ärge kummarduge vaatama kaitsekatte taha! Kivid ja muud esemed või osakesed võivad lennata silma ja põhjustada ohtlikke kahjustusi või isegi pimedaks jäämist.

Ära lase ligi kõrvalisi isikuid. Lapsed, loomad ja abistajad peavad olema väljaspool ohupiirkonda, s.o vähemalt 15 m kaugusel. Seiska kohe seade, kui keegi läheneb. Ära keera ennast koos seadmega ringi, kui sa pole enne veendunud, et taga kedagi ohutsoonis pole.

TÖÖVÖTTED

Põhiline lõikamistehnika

Vähenda pöördeid tühikäigule peale igat tööoperatsiooni. Kui mootor töötab täiskäigul pikemat aega ilma koormuseta, vöib tekkida raskeid mootorivigastusi.

ETTEVAATUST! Mõnikord jäävad oksad, rohi või puud kaitse ja lõikeosa vahele kinni. Puhastamise ajaks seiska alati mootor.

Muru pügamine trimmeripeaga

Pügamine

- Hoia trimmeripea veidi körgemal maapinnast ja kalluta seda. Lõikav osa on jõhvi ots. Lase jõhvil töötada omas taktis. Ära kunagi sunni jõhvi lõigatavasse materjali.

- Jõhv eemaldab kergesti rohtu ja umbrohtu seinte, aedade, puude ja peenarde äärest, aga võib ka samas vigastada puude ja põõsaste tundlikku koort ning aiaposte.

- Vähendamaks taimestiku vigastusi, lühenda jõhv 10–12 cm pikkuseks ja vähenda mootori pöördeid.

Kõplamine

- Köplamisega eemalda kogu soovimatu taimestik. Hoia trimmeripea veidi körgemal maapinnast ja kalluta seda. Lase jõhvil lüüa vastu maad puude, tulpade, sammaste jms läheduses. NB.! See tehnika suurendab jõhvi kulumist.

- Töötades vastu kive, tellist, betooni, metallaedu jne, kulub jõhv kiiremine ja seda peab ette andma tihedamini, kui kokkupuutes puude ja puuaedadega.

- Pügamisel ja köplamisel tuleb gaasi vähendada (80%), et jõhv peaks kauem vastu ja trimmeripea vähem kuluks.

Lõikamine

- Trimmer on ideaalne lõikamiseks paikades, kuhu tavaline niiduk ligi ei pääse. Hoia lõikamisel jõhv maaga paralleelselt. Ära suru trimmeripead vastu maapinda, kuna see võib vigastada muru ja seadet.

- Väldi normaalsel lõikamisel trimmeripea pidevat kontakti maapinnaga. See võib vigastada ja kulutada trimmeripead.

Pühkimine

- Pöörlevat jõhvi võib kasutada kiireks ja lihtsaks pühkimiseks. Hoia jõhv maapinnaga paralleelselt ja liiguta seadet edasi-tagasi.

- Lõikamisel ja pühkimisel pead töötama täisgaasil, et saavutada head tulemust.

TÄHTIS! Tasakaalutuse ja vibratsioonide vältimiseks käepidemetes tuleb puhastada trimmeripea katet iga kord, kui täidetakse trossi. Lisaks kontrollige trimmeripea teiste osade puhtust.

HOOLDUS

Karburaator

Tühikäigu pöörete arvu reguleerimine

Enne kui midagi reguleerida, vaata, et õhufilter oleks puhas ja et õhufiltriklapp oleks paigaldatud.

Reguleeri tühikäigu pöörete arvu tühikäigukruvi T abil, kui on vaja uuesti reguleerida. Keera köigepealt kruvi T päripäeva, kuni lõikeosa hakkab pöörlema. Keera seejärel kruvi vastupäeva, kuni lõikeosa seiskub. Tühikäigupöörded on õigesti reguleeritud, kui mootor töötab igas asendis ühtlaselt. Selle pöörete arvuni, mil lõikeosa pöörlema hakkab, peab jääma korralik varu.

Soovit. tühikäigu pööretearv: Vt. ptk. Tehnilised andmed.

ETTEVAATUST! Kui tühikäigu pöörete arvu ei saa reguleerida, nii et lõikeosa jääks paigale, võta ühendust teenindustöökojaga/edasimüüjaga. Ära kasuta seadet enne, kui see on korralikult reguleeritud või parandatud.

Summuti

TÄHELEPANU! Teatud summutid on varustatud katalüsaatoriga. Vt. peatükki Tehnilised andmed, et kontrollida, kas sinu sael on katalüsaator.

Summuti ülesandeks on summutada müra ja suunata heitgaasid operaatorist eemale. Heitgaasid on kuumad ja

võivad sisaldada sädemeid, mis võivad tekitada tulekahju, kui läheduses on kergesti süttivaid esemeid.

Teatud summutitüübid on varustatud erilise sädemeid püüdva vörguga. Puhasta vörku kord nädalas. Selleks on soovitav kasutada terasharja. Katalüsaatorita summutitel tuleb vörku puhastada ja vajadusel vahetada seda kord nädalas. Katalüsaatoriga summutitel tuleb vörku kontrollida ja vajatusel kord kuus puhastada. Vigastatud vörk tuleb ära vahetada. Kui vörk on sageli ummistunud, vöib see olla signaaliks, et katalüsaator ei tööta täisvõimsusel. Kontrollimiseks vöta ühendust oma müügiagendiga. Kui vörk on ummistunud, kuumeneb seade üle ning tagajärjeks on silindri ja kolvi kahjustused.

TÄHELEPANU! Ära kunagi kasuta vigastatud summutiga seadet.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka peale seismajäämist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Ole tuleohu suhtes tähelepanelik!

HOOLDUS

Jahutussüsteem

Võimalikult madala töötemperatuuri tagamiseks on seade varustatud jahutussüsteemiga.

Jahutussüsteem koosneb järgnevatest osadest:

1 Ōhu sisseimemisava käivitis.

2 Jahutusribid silindril.

Puhasta jahutussüsteemi kord nädalas harjaga, raskete tööolude puhul tihedamini. Määrdunud või ummistunud jahutussüsteemi puhul kuumeneb seade üle, mis vigastab silindrit ja kolbi.

Süüteküünlad

Süüteküünla töövõimet möjutavad:

• Valesti seadistatud karburaator.
• Vale ölisegu kütuses (liiga palju või vale öli).
• Määrdunud öhufilter.

Need tegurid tekitavad setteid süüteküünla elektroodidel ja vöivad pöhjustada tööhäiried ning käivitusraskusi.

Väikese võimsuse, raske käivitamise või ebaühtlase tühikäigu puhul kontrolli alati kõigepealt süüteküünalt, enne kui võtad ette teisi meetmeid. Puhasta must süüteküünal ja kontrolli samal ajal, kas elektroodide vahe on 0,5 mm. Vaheta

süüteküünal pärast kuuajalist kasutamist või vajaduse korral varem.

0,5 mm

TÄHELEPANU! Kasuta alati soovitatud süüteküünla tüüpi! Vale süüteküünal võib vigastada kolbi või silindrit. Kontrolli, et kühinaldel oleks raadiohäirete kaitse. Lisateabe saamiseks pöörduge edasimüüja või Husqvarna poole.

Lahtivõetav vars

Varre alumises osas olevat võlliotsa peab määrima seestpoolt iga 30 töötunni järel. Lahtikäiva varrega mudelitel võivad veovõlli otsad kokku kuivada, kui neid korrapäraselt ei määrita.

Puhasta õhufiltrit korrapäraselt tolmust ja mustusest, vältimaks:

• Häireid karburaatori töös.
• Käivitamisraskusi.
• Võimsuse vähenemist.
• Mootori osade asjatut kulumist

• Liigset kütusekulu.

Puhasta öhufiltrit peale 25 tunnist tööd, tolmusemates tööoludes tihedamini.

Õhufiltri puhastamine

Eemalda õhufiltri kaitse ja demonteeri õhufilter. Pese õhufilter soojas seebilahuses puhtaks. Kuivata filter enne uuesti paigaldamist.

Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks.

Sellepärast tuleb see korrapäraselt uuega asendada.

Vigastatud õhufilter tuleb kohe välja vahetada.

Kui seadet kasutatakse väga tolmuses kohas, tuleb filtrit ölitada. Vt. juhiseid alajaotuses Öhufiltri ölitamine.

Õhufiltri õlitamine

Kasutage alati HUSQVARNA filtriöli, mille art. nr. on 531 00 92–48. Et filtriöli kataks ühtlaselt filtri, on sinna lisatud lahustit. Sellepärast ei tohi öli lasta nahale sattuda.

Pane filter kilekotti ja kalla filtri peale öli. Mulju filtrit läbi kilekoti, et öli jaguneks ühtlaselt kogu filtri ulatuses. Lõpuks pigista filtrist liigne öli ja kalla kilekotist välja, misjärel paigalda filter oma kohale seadmesse. Ölitamiseks ei tohi kasutada tavalist mootoriöli. See sadestub filtrist välja.

Nurkreduktor on vabrikust tulles täidetud küllaldase määrdekogusega. Enne seadme kasutuselevõttu tuleb aga siiski kontrollida, et reduktor oleks 3/4 ulatuses määrdega täidetud. Kasuta HUSQVARNA erimääret.

Tavaliselt pole nurkreduktori määret vaja asendada, väljaarvatud remondi puhul.

HOOLDUS

Hooldusskeem

Alljärgnevas on toodud seadme hooldustööde nimekiri. Enamike tööde kohta on antud ka kirjeldus osas Hooldus. Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda volitatud töökoja poole.

Hooldus	Igapäevane hooldus	Iganädalane hooldus	Igakuine hooldus
Puhasta seade väljastpoolt. X
Kontrollige, et gaasihoovastiku pidur ja gaasihoovastik töötaksid ohutult.	X
Kontrolli, kas seiskamislüliti toimib. X
Vaata järele, et lõikeosa ei pöörleks tühikäigul. X
Puhasta õhufilter. Asenda vajaduse korral. X
Vaata, et kaitsekate oleks vigastusteta ja seal poleks pragusid. Vaheta kaitsekate välja, kui see on saanud lõöke või on pragunenud.	X
Kontrolli, et trimmeripea oleks vigastamata ja seal poleks pragusid. Asenda vajaduse korral trimmeripea uuega.	X
Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud. X
Kontrolli, et mootorist, kütusepaagist ja -voolikutest ei pihkuks kütust. X
Kontrolli starterit ja starterinööri. X
Puhastage süüteküünal väljaspoolt. Eemaldage see ja kontrollige elektroodide vahet. Reguleerige vahekauguseks 0,5 mm või asendage süüteküünal uuega.		X
Puhastage seadme jahutussüsteem. X
Tee summuti sädemepüüdja võrk puhtaks või vaheta välja (ei kehti katalüsaatoriga summutite puhul).		X
Puhasta karburaatori välimine pind ja ümbrus. X
Kontrolli, et nurkreduktor oleks 3/4 ulatuses määrdeainega täidetud. Lisa vajadusel vastavat määret.		X
Kontrollige, kas kütusefilter on puhas ja kütusevoolik terve. Vajadusel vahetage vastavad osad.			X
Kontrolli köik juhtmed ja ühendused. X
Kontrollige sidurit, sidurivedrusid ja -trumlit, ega neil pole kulumise jälgä. Vajadusel pöörduge vahetamiseks volitatud töökoja poole.			X
Vaheta süüteküünal. X

Lisateabe saamiseks pöörduge edasimüüja või Husqvarna poole.

TEHNILISED ANDMED

Tehnilised andmed

122C 122LK

Mootor

Silindri maht, cm ^3 21,7 21,7

Silindri läbimõõt, mm 32,0 32,0

Käigu pikkus, mm 27 27

Pöörlemiskiirus tühikäigul, p/min 2900 2900

Soovituslik suurim pöörlemiskiirus, p/min 7200 9100

Väljuva völli pöörlemiskiirus, p/m 7200 6232

Maks. mootori võimsus ISO 8893 järgi, kW/ p/min 0,6/7800 0,6/7800

Seadistatavate pööretega süütesüsteem Ei Ei

Süütesüsteem

Süüteküünlad BRISK HQT-4 BRISK HQT-4

Elektroodide vahe, mm 0,5 0,5

Kütuse-/määrimissüsteem

Bensiinipaagi maht, I 0,3 0,3

Kaal

Seadme kaal ilma kütuse, lõikeosa ja kaitsekatteta, kg 4,4 4,8

Müraemissioon

(vt. märkust 1)

Müra võimsustase, dBA 102 104

Müra võimsustase, garanteeritud L_WA dBA 104 108

Müratase

(vt. märkust 2)

Ekvivalentne müra röhutase kasutaja körva juures, mõõdetud EN ISO 11806 ja ISO 22868 järgi, dBA: 88 90

Vibratsioonitase

(vt. märkust 3)

EN ISO 11806 ja ISO 22867 järgi mõõdetud käepidemete ekvivalentsed vibratsioonitasemed (ahv.eq), m/s²

Originaalse vasak-/parempoolse muruniiduki peaga 5,0/3,6 3,6/3,5

Märkus 1: ümbritsevasse keskkonda leviva müra võimsus ( L_WA ), mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ. Seadme antud müratase mõõdeti enim müra tekitava originaalsaagimisseadme kasutamisel. Erinevus tagatava ja mõõdetava mürataseme vahel seisneb selles, et direktiivi 2000/14/EÜ alusel hölmab tagatav müratase ka mõõtmistulemuste levi ja kõrvalekalded sama mudeli eri seadmete vahel.

1. märkus: Antud andmetel seadme heliröhutaseme ekvivalendi kohta on statistiline tüüplevi 1 dB(A) (standardne kõrvalekalle).
2. märkus: Antud andmetel ekvivalentse vibratsioonitaseme kohta on statistiline tüüplevi (standardne kõrvalekalle) 1 m/s ^2 .

TEHNILISED ANDMED

122LK
Heakskiidetud lisavarustus Tüüp Lõikeosa kaitsekate, art. nr.
Teravõlli keere M10
Trimmeripea T25 (| 2,0 - 2,7 mm tross) 574 19 87-01
122C
Heakskiidetud lisavarustus Tüüp Lõikeosa kaitsekate, art. nr.
Keermestatud teravõll 3/8 R
Trimmeripea	T25 (| 2,0 - 2,7 mm tross) 574 47 95-01
	T25C (| 2,0 - 2,7 mm tross) 574 47 95-01

Alltoodud mudelitele soovitatakse järgmisi lisatarvikuid.

Heakskiidetud lisaseadmed Järgmistele	mudelitele
Harjakomplekt SR600-2 122LK
Hekipügajakomplekt HA110 122LK
Hekipügajakomplekt HA850 122LK
Ääretrimmerikomplekt EA850 122LK
Saekomplekt PA1100 122LK
Pikendusseade EX850 122LK
Kultivaatorikomplekt CA230 122LK
Puhurseade BA101 122LK
Harjaseade BR600 122LK
Samblaeemaldusseade DT600 122LK

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel [phone], kinnitab, et alates 2016. aasta seerianumbritest (aastaarv ja sellele järgnev seerianumber on märgitud selgelt mudeli andmesildile) vastavad murutrimmerid Husqvarna 122C ja 122LK järgmiste NÖUKOGU DIREKTIIVIDE nõuetele:

• 2006/42/EÜ (17. mai 2006. a) „mehhanismide kohta“.
• elektromagnetilise ühilduvuse direktiiv 26. veebruar 2014, 2014/30/EL.
• müradirektiiv 8. maist 2000 2000/14/EÜ. Vastavushinnang on tehtud kooskilas lisaga V. Teave müra kohta on toodud peatükis Tehnilised andmed.

Järgitud on alljärgnevaid standardeid:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Rootsi, teostas vabatahtlikult Husqvarna AB tűübikontrolli.

Sertifikaat kannab numbrit: 122C - SEC/10/2271, 122LK - SEC/10/2272

SMP Svensk Maskinprovning AB on samuti kinnitanud vastavust nõukogu direktiivi 2000/14/EÜ lisale V. Serifikaadi number on: 122C - 01/164/068, 122LK - 01/164/067

Huskvarna, 30. märts 2016

Per Gustafsson, Arendusdirektor (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

SIMBOLU NOZİME
