NÁVOD K OBSLUZE PowerCut 65028 GARDENA

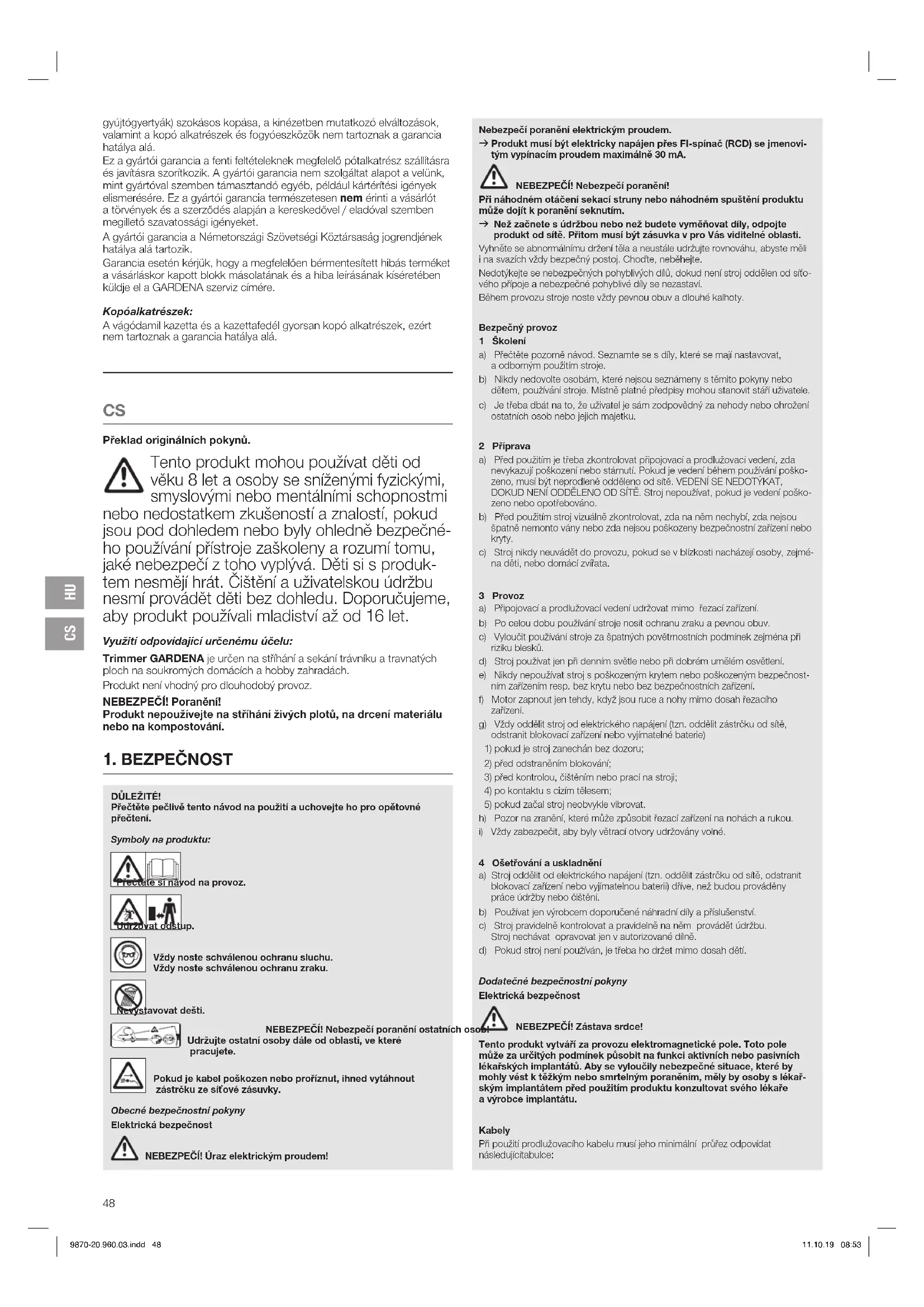

Překlad originálních pokynů.

Tento produkt mohou používat děti od věku 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly ohledně bezpečného používání přístroje zaškoleny a rozumí tomu, jaké nebezpečí z toho vyplývá. Děti si s produktem nesmějí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dohledu. Doporučujeme, aby produkt používali mladiství až od 16 let.

Využití odpovídající určenému účelu:

Trimmer GARDENA je určen na stíhání a sekání trávníku a travnatých ploch na soukromých domácích a hobby zahradách. Produkt není vhodný pro dlouhodobý provoz.

NEBEZPEČÍ! Poranění!

Produkt nepoužívejte na střihání živých plotů, na drcení materiálu nebo na kompostování.

1. BEZPEČNOST

DŮLEŽITÉ!

Přečtěte pečlivě tento návod na použití a uchovejte ho pro opětovné přečtení.

Symboly na produktu:

Vždy noste schválenou ochranu sluchu. Vždy noste schválenou ochranu zraku.

Pokud je kabel poškozen nebo proříznut, ihned vytáhnout zástrčku ze síťové zásuvky.

Obecné bezpečnostní pokyny

Elektrická bezpečnost

Nebezpečí poranění elektrickým proudem.

→ Produkt musí být elektricky napájen přes FI-spínač (RCD) se jmenovitým vypínacím proudem maximálně 30 mA.

NEBEZPEČÍ! Nebezpečí poranění!

Pří náhodném otáčení sekací struny nebo náhodném spuštění produktu může dojít k poranění seknutím.

→ Než začnete s údržbou nebo než budete vyměňovat díly, odpojte produkt od sitě. Přitom musí být zásuvka v pro Vás viditelné oblasti.

Vyhněte se abnormálnímu držení těla a neustále udržujte rovnováhu, abyste měli i na svazích vždy bezpečný postoj. Chod'te, neběhejte.

Nedotýkejte se nebezpečných pohyblivých dílů, dokud není stroj oddělen od síto-vého připoje a nebezpečné pohyblivé díly se nezastaví.

Během provozu stroje noste vždy pevnou obuv a dlouhé kalhoty.

Bezpečný provoz

1 Školení

a) Přečtěte pozomě návod. Seznamte se s díly, které se mají nastavovat, a odborným použitím stroje.
b) Nikdy nedovolte osobám, které nejsou seznámeny s těmito pokyny nebo dětem, používání stroje. Místně platné předpisy mohou stanovit stáří uživatele.
c) Je třeba dbát na to, že uživatel je sám zodpovědný za nehody nebo ohrožení ostatních osob nebo jejich majetku.

2 Příprava

a) Před použitím je třeba zkontrolovat připojovací a prodlužovací vedení, zda nevykazují poškození nebo stámutí. Pokud je vedení běnem použivání poškozeno, musí být neprodleně odděleno od sítě. VEDENÍ SE NEDOTÝKAT, DOKUD NENÍ ODDĚLENO OD SÍTĚ. Stroj nepoužívat, pokud je vedení poškozeno nebo opotřebováno.
b) Před použitím stroj vizuálně zkontrolovat, zda na ném nechybí, zda nejsou špatně nemonto vány nebo zda nejsou poškozeny bezpečnostní zařízení nebo kryty.
c) Stroj nikdy neuvádět do provozu, pokud se v blízkosti nacházejí osoby, zejména děti, nebo domáci zvířata.

3 Provoz

a) Připojovací a prodlužovací vedení udržovat mimo řezací zařízení.
b) Po celou dobu použivání stroje nosit ochranu zraku a pevnou obuv.
c) Vyloučit používání stroje za špatných povětrnostních podmínek zejména při riziku blesků.
d) Stroj používat jen při denním světle nebo při dobrém umělém osvětlení.
e) Nikdy nepouživat stroj s poškozeným krytem nebo poškozeným bezpečnostním zařízením resp. bez krytu nebo bez bezpečnostních zařízení.
f) Motor zapnout jen tehdy, když jsou ruce a nohy mimo dosah řezacího zařízení.
g) Vždy oddělit stroj od elektrického napájení (tzn. oddělit zástrčku od sítě, odstranit blokovací zařízení nebo vyjimatelné baterie)
1) pokud je stroj zanechán bez dozoru;
2) před odstraněním blokování;
3) před kontrolou, čištěním nebo prací na stroji;
4) po kontaktu s cizím tělesem;
5) pokud začal stroj neobvykle vibrovat.
h) Pozor na zranění, které může způsobit řezací zařizení na nohách a rukou.
i) Vždy zabezpečit, aby byly větrací otvory udržovány volné.

4 Ošetřování a uskladnění

a) Stroj oddělit od elektrického napájení (tzn. oddělit zástrčku od sitě, odstranit blokovací zařízení nebo vyjímatelnou baterií) dříve, než budou prováděny práce údržby nebo čištění.
b) Používat jen výrobcem doporučené náhradní dily a příslušenství.
c) Stroj pravidelně kontrolovat a pravidelně na něm provádět údržbu. Stroj nechávat opravovat jen v autorizované dílně.
d) Pokud stroj není používán, je třeba ho držet mimo dosah dětí.

Dodatečné bezpečnostní pokyny

Elektrická bezpečnost

NEBEZPEČÍ! Zástava srdce!

Tento produkt vytváří za provozu elektromagnetické pole. Toto pole může za určitých podminek působit na funkci aktivních nebo pasivních lékařských implantátů. Aby se vyloučily nebezpečné situace, které by mohly vést k těžkým nebo smrtelným poraněním, měly by osoby s lékařským implantátem před použitím produktu konzultovat svého lékaře a výrobce implantátu.

Kabely

Při použití prodlužovacího kabelu musí jeho minimální průřez odpovídat následujícítabulce:

Napětí Délka kabelu Průřez

230 - 240 V / 50 Hz Do 20 m 1,5 mm	2
230 - 240 V / 50 Hz 20 - 50 m 2,5 mm	7
Produkt nepoužívejte v blizkosti vody nebo na ošetřování rybníčků.

Osobní bezpečnost

NEBEZPEČÍ! Nebezpečí udušení!

Menší díly mohou být snadno spolknuty. Při použití polyetylénových sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během montáže zdržovat v dostatečné vzdálenosti.

Při silných vibracích zkontrolujte, zda není poškozeno víko civky.

Před použtím zkontrolujte, zda je v pořádku žebro indikující opotřebení.

Transport za prední madlo.

Používejte osobní ochrannou výstroj.

Při čistění řezacího ústrojí noste rukavice.

Noste vždy ochranu oči.

Ochranné prostředky, jako jsou rukavice, protiskluzové bezpečnostní boty nebo ochrana sluchu, které jsou použivány pro odpovidající podmínky, snižují riziko poranění.

Při nastavování produktu budťe opatrní, aby se Vám nesevřely prsty mezi pohyblivé a pevné díly stroje nebo při sestavování ochranného krytu.

Při čištění jištění nebo jiných dílů trimmeru nepouživejte vodu nebo chemické látky.

Udržujte matice a šrouby pevné dotaženy, aby bylo zajištěno, že je produkt v bezpečném pracovním stavu.

Produkt nedemontujte vice než byl stav pri dodání.

Výstraha! Při nošení ochrany sluchu a kvůli hluku, který produkt vytváří, může uživatel přehlédnout přibližující se osoby.

Během provozu a transportu zabraňte zejména ohrožení jiných osob.

Bud'te ostražití, sledujte, co děláte a při použivání elektrického nářadí použivejte zdravý lidský rozum.

Nepoužívejte elektrické nářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků.

Chvilka nepozornosti při práci s elektrickým nářadím může vést k těžkým zraněním.

2. MONTÁŽ

NČBEZPEČÍ! Poranění!

Nebezpeči pořezání při neúmyslném spuštění produktu.

→ Než budete provádět montáz produktu, počkejte, až se struna zastaví a odpojte produkt od elektrického napájení.

Montáž ochranného krytu a ramínka na ochranu rostlin [obr. A1/A2]:

ZPEČÍ!

→ Produkt smí být používán pouze s namontovaným ochranným krytem.

1. Nasuňte přední část ochranného krytu ③ na hlavu trimmeru ① tak, až zaklapne.
2. Nasuňte zadní část ochranného krytu ② na doraz na hlavu trimmeru ①.
3. Oba šrouby ④ opatrně dotáhněte.
4. Ramínko na ochranu rostlin ⑤ nasuňte na hlavu trimeru ①, tak až zaklapne.

3. OBSLUHA

NABEZPEČÍ! Poranění!

Nebezpečí pořezání při neúmyslném spuštění produktu.

→ Než budete provádět připojování, nastavení nebo transport produktu, počkejte, až se struna zastaví a odpojte produkt od elektrického napájení.

Zapojení trimmeru [obr. O1]:

Aby se vyloučilo poškození kabelu, musí být prodlužovací kabel vložen do úchytu pro odlehčení tahu kabelu.

Aby se vyloučilo poškození kabelu, musí být prodlužovací kabel vložen do úchytu pro odlehčení tahu kabelu.

→ Než začnete trimmer používat, vložte prodlužovací kabel do úchytu pro odlehčení tahu kabelu.

1. Položte smyčku prodlužovacího kabelu ⑧ do úchytu pro odlehčení tahu ⑨ a smyčku stáhněte.
2. Zastrčte zástrčku ⑩ trimeru do zásuvky ⑪ prodlužovacího kabelu ⑧.
3. Připojte prodlužovací kabel Ⓗ k elektrickému napájení.

Nastavení pracovní polohy:

Pracovní poloha 1 [obr. O2]:

Pro standardní trimování.

Pracovní poloha 2 [obr. O3/O4]:

Trimování pod překážkami.

Násadu lze kvůli sekání pod překážkami snížit ze standardní polohy 1 do dvou snížených poloh 2 nebo 3.

1. Postavte trimmer na zem.
2. Trimmer držte oběma rukama za násadu ⑦ tak, abyste mohli jedním prstem stlačit uvolňovací tlačitko ⑫.
3. Stlačte uvolňovací tlačítko ⑫ a skloňte násadu ⑦ do požadované polohy.
4. Pustte uvolňovací tlačitko ⑫ a nechte násadu ⑦ opět zaklapnout.

Pracovní poloha 3 (jen pro typ 9872/9874) [obr. O5/O6]:

Sekání okrajů trávníku.

POZOR! Trimmer smí být použit jen tehdy, pokud je hlava trimmeru zaklapnuta v polohách na 0° nebo 90°.

Aby bylo možné otočit hlavu trimmeru ① na 90°, musí se násada nacházet ve standardní poloze 1.

1. Trimmer držte oběma rukama za násadu ⑦ tak, abyste mohli jedním prstem stlačit uvolňovací tlačítko ⑬.
2. Stlačte uvolňovací tlačitko ⑲ a otočte hlavou trimmeru ① z 0° na 90° tak, až zaklapne.
3. Pustte uvolňovaci tlačitko ⑬ a nechte násadu ⑦ opět zaklapnout.

Nastavení délky násady [obr. O7]:

NEBEZPEČÍ!

Produkt nesmí být používán, když je násada plně zasunuta (transportnípoloha).

1. Povolte svěrné pouzdro ⑥.
2. Vytáhněte násadu ⑦ do požadované délky.
3. Svěrné pouzdro ⑥ opět utáhněte.

Poloha přídavné rukojeti může být nastavena podle výšky Vaší postavy.

1. Zatáhněte za táhlo ⑭.
2. Naklopte přídavnou rukojeť ⑮ do požadované polohy.
3. Táhlo ⑭ pustte.
   Když je trimmr správně nastaven k velikosti těla, je držení těla přímé a hlava trimmru v pracovní poloze 1 je lehce skloněna vpřed.
   → Trimmer držte za hlavní rukojeť ⑯ a za přídavnou rukojeť ⑮ tak, aby byla hlava trimmeru lehce skloněna dopředu.

Nastavení raminka na ochranu:

• Pracovní poloha [obr. O9]
• Parkovací poloha [obr. O10]
  → Stáhněte ramínko na ochranu rostlin ⑤ a zasuňte ho do požadované polohy tak, až zaklapne.

Spuštění trimmeru [obr. O11]:

EZPEČÍ! Poranění!

ezpečí poranění, pokud se produkt při puštění spouštěcí páčky nezastaví.

→ Nepřemošťujte bezpečnostní zařízení nebo spínač. Nepřipevňujte například startovní páčku k rukojeti.

Spuštění:

1. Jednou rukou držte přídavnou rukojeť ⑮.
2. Hlavní rukojeť ⑯ držte druhou rukou a zatáhněte spouštěcí páčku ⑰. Trimmer se spoušti.

POZOR! Zabraňte kontaktu sekací struny s tvrdými předměty (zed', kameny, ploty atd.), omezíte tak opotřebení nebo přetržení sekací struny.

Zastavení:

→ Pustte spouštěcí páčku ⑰. Trimmer se zastaví.

Prodloužení sekací struny (poklepová automatika) [obr. O12 / O13]: Poklepová automatika se použivá při běžícím motoru.

Čistého řezu trávníku je dosaženou jen při maximální délce struny. Při prvním uvedení do provozu se musí struna v případě potřeby několikrát prodloužit.

Jen pro typ 9872 / 9874: V pracovní poloze 3 nesmí být struna prodlužována.

1. Spustte trimmer.
2. Držte hlavu trimmeru ① paralelně k zemi a krátce s ní klepněte na pevný podklad (nepoužívejte dlouhý nepřerušený tlak).
   Sekací struna ^18 se při slyšitelném procesu automaticky prodlouži a omezovačem délky struny ^19 se nastaví na správnou délku. Pokud je to nutné, klepněte několikrát za sebou.

4. ÚDRŽBA

NABEZPEČÍ! Poranění!

Nebezpečí pořezání při neúmyslném spuštění produktu.

→ Než budete provádět údržbu produktu, počkejte, až se struna zastaví a odpojte produkt od elektrického napájení.

Čištění trimmeru [obr. M1]:

NABEZPEČÍ! Poranění!

Nebezpečí poranění a riziko poškození produktu.

→ Nečistěte produkt vodou nebo vodním paprskem (zejména ne pod vysokým tlakem).
→ Nečistěte chemikáliemi, včetně benzínu nebo ředidel. Některé mohou zničit důležité plastové díly.

Větrací štěrbiny musí být vždy čisté.

1. Vzduchové štěrbiny ⑳ čistěte měkkým kartáčkem (nepoužívejte šroubovák).
2. Po každém použití všechny pohyblivé dily vyčistěte. Zejména odstraňte zbytky trávy a nečistot z ochranného krytu ②.

5. SKLADOVÁNÍ

Vyřazení z provozu:

Produkt musí být uchováván mimo dosah dětí.

1. Trimmer odpojte od elektrického napájení.
2. Trimmer vyčistěte (viz 4. ÚDRŽBA).
3. Trimmer skladujte na suchém, uzavřeném místě, chráněném proti mrazu.

Likvidace:

(oodie RL2012/19/EU)

Produkt nesmí být likvidován spolu s běžným domácím odpadem. Musí být likvidován podle platných místních ekologických předpisů.

DŮLEŽITÉ!

→ Likvidujte produkt prostřednictvím Vašeho místniho recyklačního sběrnéhomísta.

6. ODSTRAŇOVÁNÍ CHYB

NABEZPEČÍ! Poranění!

Nebezpečí pořezání při neúmyslném spuštění produktu.
→ Než budete odstraňovat chybu produktu, počkejte, až se struna zastaví a odpojte produkt od elektrického napájení.

Výměna cívky se strunou [obr. T1/T2/T3]:

NEBEZPEČÍ! Poranění!

Nebezpečí poranění kovovými řezacími prvky.

→ Nepoužívejte kovové řezací prvky, náhradní díly nebo příslušenství, které nejsou od GARDENY schváleny.
→ Používejte pouze originální cívky se strunou GARDENA.

Pokud již není viditelné žebro indikující opotřebení ⑲, musí být víko cívky ㉑ vyměněno. Obratte se na servis GARDENA.

Náhradní cívky se strunou získáte ve Vašem obchodu GARDENA nebo přímo v servisu GARDENA.

• GARDENA Cívka se strunou pro trimmer č.v. 5307

1. Víko cívky ② zatlačte současně na obou úchytech ② a stáhněte.
2. Vyndejte cívku se strunou ②3.
3. Z držáku cívky ⑳ odstraňte všechny možné nečistoty.
4. Vytáhněte asi 15 cm struny ⑱ nové cívky ㉓ z oka plastového kroužku ㉔.
5. Sekací strunu ⑱ ved'te kovovým pouzdrem ⑲.
6. Sekací strunu ⑱ ved'te okolo kolíku ⑲.
7. Cívku se strunou ⑳ vložte do držáku cívky ⑳.
8. Víko cívky ②1 nasad'te na držák cívky ⑳ tak, až oba úchyty ㉒slyšitelně zaklapnou.

Zajistěte, aby se sekací struna nikde nepřiskřípla.

Pokud víko cívky ② nelze nasadit, otáčejte cívkou se strunou ③ sem a tam, až cívka se strunou ④ úplně dosedne v držáku cívky ⑤.
Náhradní cívku se strunou lze umístit na úchytu pro cívku ②B na trimmeru.
→ Přitlačte cívku se strunou ②3 na úchyt pro cívku ②B tak, až zaklapne.

Problém Možná příčina Náprava

Trimmer neseká Struna je opotřebovaná nebo krátká.		→ Prodlužte strunu (viz 3. OBSLUHA„Prodloužení struny (poklepová automatika)‘).
		Struna je spotřebovaná. → Vyměňte civku se strunou.
		Struna je vtažena do cívky nebo svařena. → Vytáhněte strunu z civky.
Strunu nelze prodloužit nebo se rychle spotřebovala	Struna příliš vyschla nebo zkřehla (např. přes zimu).	→ Civku se strunou položte na asi 10 hodin do vody.
	Častý kontakt struny s příliš tvrdýmipředměty.	→ Zabraňte kontaktu struny s tvrdými předměty.
Trimmer se nespouští	Motor je zablokován.	→ Odstraňte překážku.Opakujte spuštění.
Trimmer nelze zastavit	Spouštěci páčka sevřena.	→ Trimmer odpojte od elek-trického napájení a uvolněte startovní páku.

POZNÁMKA: V případě Jlných poruch se prosím obraťte na Vaše servisní centrum GARDENA. Opravy smi provádět pouze servisní centra GARDENA a odborní prodejci, kteří jsou firmou GARDENA autorizování.

Metoda měření podle: 11 EN 50636-2-91 2 RL 2000/14/EC
7. TECHNICKÁ DATA

Trimmer	Jednotka	Hodnota(č.v. 9870)	Hodnota(č.v. 9872)	Hodnota(č.v. 9874)
Jmenovitý výkon	W	450	550	650
Sít'ové napětí	V (AC)	230	230	230
Sít'ová frekvence	Hz	50	50	50
Šířka střihu	cm	25	28	28
Otáčky civky se strunou	ot/min	11800	11500	11500
Zásoba sekací struny	m	6	6	6
Prodloužení sekací struny		Poklepová automatika	Poklepová automatika	Poklepová automatika
Hmotnost	kg	2,6	2,8	3,0
Hladina akustického tlaku L_pA^1) Nejistota k_pA	dB (A)	802,5	822,5	832,5
Hladina akustického výkonu L_pA^7) :naměřená/zaručenáNejistota k_pA	dB (A)	94 / 951	95 / 961	95 / 961
Trimmer	Jednotka Hodnota(č.v. 9870)		Hodnota(č.v. 9872)	Hodnota(č.v. 9874)
Vibrace ruky-paže a_vhw^1)	m/s ^2	< 2,5	3,2	2,5
Nejistota k_vhw		1,5	1,5	1,5

POZNÁMKA: Udaná hodnota emise vibraci byla změřena podle normované metody měření a může tak být použita ke srovnávání elektrických přístrojů navzájem. Tato hodnota může být použita i pro předběžné posouzení expozice, emise vibraci se může přl reálném použivání elektrického nářadí měnit.

8. PŘÍSLUŠENSTVÍ

GARDENA Cívka se strunou pro trimmer

Na výměnu za spotřebované civky se strunou. č.v. 5307

GARDENA Náhradní víkocívky

Lze získat prostřednictvím GARDENA Service.

GARDENA Sada koleček Pro jednoduché sekáni okrajů trávníku. č.v. 9880
pro trimmer
(jen pro č.v. 9872/9874)

9. SERVIS/ZÁRUKA

Servis:

Kontaktujte prosím adresu na zadní straně.

Záruční podmínky:

V případě vznesení nároku na záruku se na poskytnuté služby nevztahuje žádný poplatek.

GARDENA Manufacturing GmbH poskytuje na všechny originální nové produkty GARDENA 2 roky záruku od první koupě u obchodnika, pokud byly produkty používány výhradně pro soukromou potřebu. Na produkty ziskané na jiném trhu tato záruka výrobce neplatí. Tato záruka se vzta huje na závažné nedostatky produktu, které byly prokazatelně způsobeny vadou materiálu nebo výrobní vadou. Záruka je splněna bezplatným dodáním plně funkčního náhradního výrobku nebo opravou vadného výrobku, který nám byl odeslán. Vyhrazujeme si právo vybrat mezi těmito možnosti. Tato služba podléhá následujícím ustanovením:

- Výrobek byl použit k určenému účelu podle doporučení v návodu k používání.

- Ani kupec, ani žádná třetí osoba se nepokoušeli produkt otevřit nebo opravit.

- Při provozu byly použity jen originální náhradní díly a díly podléhající opotřebeníGARDENA.

- Predložení dokladu o koupi.

Normálně opotřebované díly a komponenty (například na nožích, díly upevnůjící nůž, turbiny, osvětlovací prostředky, klinové a ozubené řemeny, obežná kola, vzduchové filtry, zapalovací svíčky), optické změny, díly podléhající opotřebení a spotřební díly jsou ze záruky vyloučeny.

Tato záruka výrobce je omezena na náhradní dodávku a opravu podle výše uvedených podmínek. Jiné nároky proti nám jako výrobcí, třeba na náhradu škody, nejsou na základě záruky výrobce oprávněny. Tato záruka výrobce nemá samozřejmě vliv na existující zákonné a smluvní nároky na záruku vzhledem k obchodníkovi / prodejci.

Záruka výrobce podléhá právu Spolkové republiky Německo.

V případě uplatnění záruky zašlete prosím vadný produkt s kopii kupního dokladu a popisem vady dostatečně ofrankované na adresu servisu GARDENA.

Díly podléhající opotrebení:

Cívka se strunou a viko cívky jsou dily podléhající opotřebení a jsou tak vyloučeny ze záruky.

Smluvní servisní střediska CZ:

NOBUR s.r.o.

Průmyslová 14/1515

110 00 Praha 10

tel.: [phone]

fax: [phone]

email.: [e-mail]

www.nobur.cz

Ing. Tomáš Vajčner

Vlárská 22

627 00 Brno

tel.: [phone]

email.: [e-mail]

www.egardena.cz

Milan Záhumenský – JIRAMI

Lidická 18

715 00 Ostrava-Vítkovice

tel.:[phone]

mobil.: 603 519 774

fax: [phone]

email.: [e-mail]

www.jirami.cz

KIS PLUS v.o.s.

Želetická 305/3

412 01 Litoměřice

tel.: [phone]

fax: [phone]

email.: [e-mail]

www.kisplus.cz

SK

Precitajte si návod na obsluhu.

Používajte vždy schválené prostriedky na ochranu sluchu. Používajte vždy schválené prostriedky na ochranu zraku.

Všeobecné bezpečnostné upozornenia

Elektrická bezpečnost

Nebezpečenstvo zranenia zásahom elektrického prúdu.

Vyvarujte sa neobvyklému držaniu tela, dbajte vždy na bezpečný postoj a stále udržiavajte rovnováhu. Pohybujte sa pokojnou chôdzou, nebežte.

a) Prečitajte si pozorne návod. Zoznámte sa s ovládacími prvkami a odbomým použitím zariadenia.

i) Vždy zabezpečte, aby boli vzduchové otvory volné a neboli prekryté cudzími telesami.

4 Údržba a skladovanie

Elektrická bezpečnost

NEBEZPEČENSTVO! Zástava srdca!

Pred použitim skontrolujte, či je oterové rebro v poriadku.

Preprava za prednú rukovát.

Aby sa zabránilo poškodeniu siet'ového kábla, predlžovací kábel sa musí vložit do strmeňa pre odl'ahčenie kábla.

→ Pred obsluhou vyžinača vložte predlžovací kábel do strmeňa pre odl'ahčenie kábla.

1. Vložte predlžovací kábel ⑧ so slučkou do strmeňa pre odl'ahčenie kábla ⑨ a utiahnite slučku.
2. Zasuňte zástrčku ⑩ vyžínača do spojky ⑪ predlžovacieho kábla ⑬.
3. Spojte predlžovací kábel Ⓑ so zdrojom prúdu.

1. Postavte vyžinač na zem.

2. Držte vyžínač obomi rukami za držadlo ⑦ tak, aby ste mohli jedným prstom stlačit odblokovacie tlačidlo ⑫.

3. Stlačte odblokovacie tlačidlo ⑫ a spustite držadlo ⑦ do požadovanej pozície.
4. Pustite odblokovacie tlačidlo ⑫ a nechajte držadlo ⑦ znova zapadnút.

Pracovná poloha 3 (len pre č.v. 9872/9874) [Obr. O5/O6]:

Koste na hranách trávnika.

1. Držte vyžínač obomi rukami za držadlo ⑦ tak, aby ste mohli jedným prstom stlačit odblokovacie tlačidlo ⑬.
2. Stlačte odblokovacie tlačidlo ⑬ a otáčajte vyžínaciu hlavu ① z 0° na 90°, kým nezapadne.
3. Pustite odblokovacie tlačidlo ⑬ a nechajte držadlo ⑦ znova zapadnút.

Nastavenie dížky držadla [Obr. 07]:

NEBEZPEČENSTVO!

Spustenie vyžínača [Obr. 011]:

EZPEČENSTVO! Ublíženie na zdraví!

→ Pustite štartovaciu páku ⑰. Vyžinač sa zastaví.

Prediženie vyžinacieho lanka (Tipovacia automatika) [Obr. 012/013]:

1. Spustite vyžínač.
2. Hlavicu vyžinača ① držte vodorovne k zemi a udrite ňou krátko na pevnú podložku (vyvarujte sa dlhšieho neprerušovaného tlaku).

Vyžínacie lanko ^18 sa automaticky počutelné predlži a orezávač lanka ^19 ho uvedie na správnu dlžku. V prípade nutnosti udrite lahko na zem niekolíkokrát za sebou.

4. ÚDRŽBA

NABEZPEČENSTVO! Ublíženie na zdraví!

→ Predtým, než začnete vykonávať údržbu výrobku, počkajte, kým sa zastaví vyžínacie lanko a odpojte výrobok od zdroja prúdu.

Čistenie trimmera [Obr. M1]:

NABEZPEČENSTVO! Ublíženie na zdraví!

1. Odpojte vyžínač od zdroja prúdu.
2. Vyčistite vyžínač (pozri 4. Údržba).
3. Skladujte vyžinač na suchom, uzavretom mieste zabezpečenom voči mrazu.

Likvidácia:

(v zmyslo Smornico 2012/19/EÜ)

→ Pred odstraňovaním chyby výrobku počkajte, kým sa zastaví vyžínacie lanko a odpojte výrobok od zdroja prúdu.

Výmena cievky s vyžínacím lankom [Obr. T1/T2/T3]:

NEBEZPEČENSTVO! Ublíženie na zdraví!

• GARDENA Cievka s vyžínacím lankom pre vyžínač č.v. 5307

Zmluvné servisné strediská SK:

T–L s.r.o.	DAES, s.r.o
Šenkvická cesta 12/F	Košická 4
902 01 Pezinok	010 01 Žilina
tel.: [phone],	tel.: [phone]
903 825 232	fax: [phone]
fax: [phone]	e-mail: [e-mail]
e-mail: [e-mail]	www.daes.sk

EL

(v skladu z Dir. 2012/19/EU)

(ně pěrputhje me Direktivěn 2012/19/EU)

Žoliapjové jsijungia.

Husqvarna Česko s.r.o.

Türkova 2319/5b

149 00 Praha 4 – Chodov

Bezplatná infolinka:

800 100 425

[e-mail]

Denmark

GARDENA DANMARK

Lejrvej 19, st.

3500 Værløse

Tlf.: ([phone]

[e-mail]

www.gardena.com /dk

Dominican Republic

BOSQUESA, S.R.L

Carretera Santiago Licey

Km. 5 ½

Esquina Copal II.

Santiago

Dominican Republic

Phone: [phone]
