NÁVOD K OBSLUZE KS4000 Concept

Konvektor skleněný Konvektor sklenený Konwektor szklany Üveg konvektor Stikla konvekcijas sildītājs KS4000 / KS4010 CZ SK PL HU LV EN DE FR IT ES Glass convector Glaskonvektor Convecteur en verre Convettore in vetro Convector de vidrio2 3 KS4000/KS4010 KS4000/KS4010 CZCZ Poděkování Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání. Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem. Technické parametry Napětí 220-240 V~ 50/60 Hz Příkon 1 000 / 2 000 W Příkon v pohotovostním režimu 0,41 W

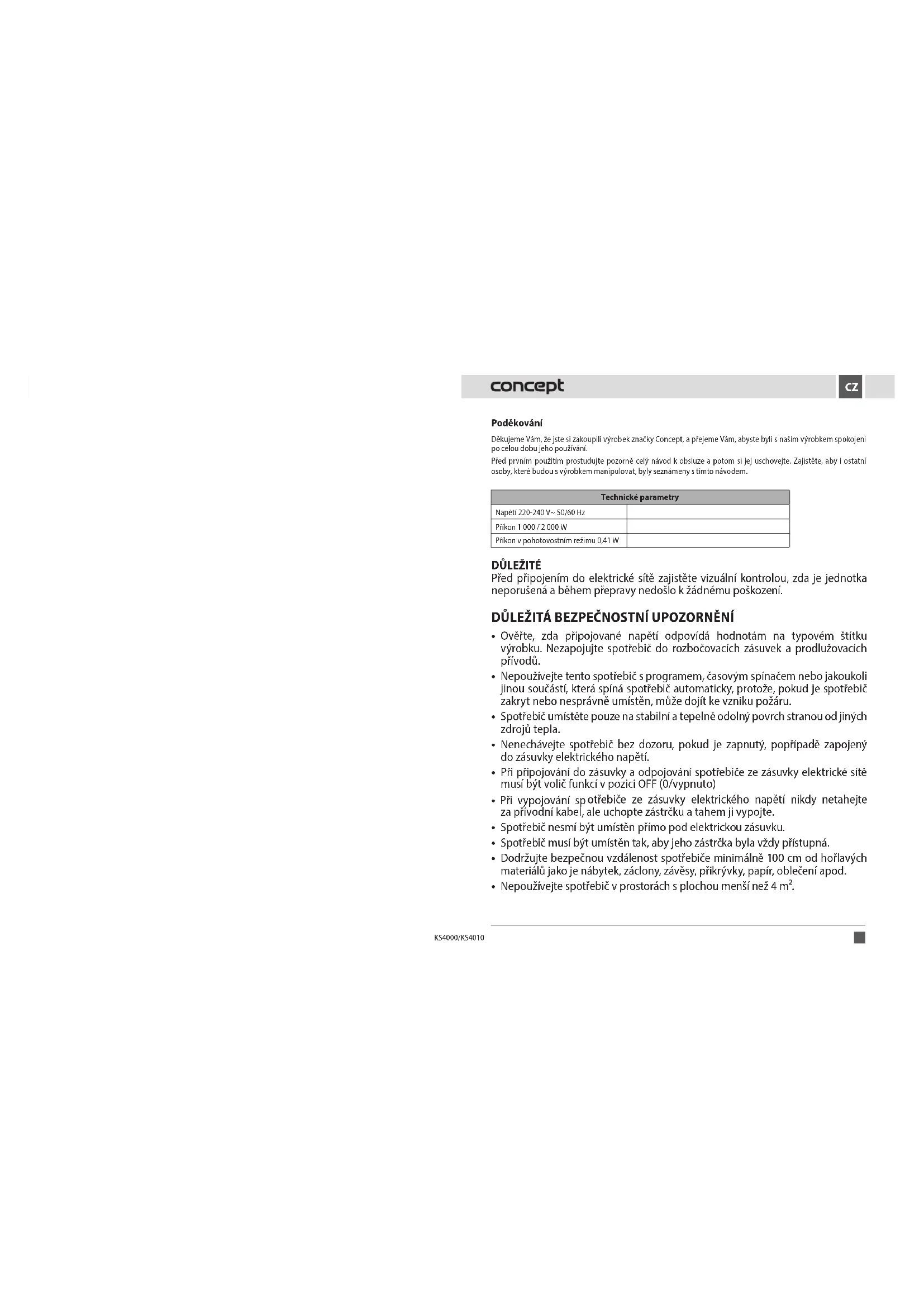

Před připojením do elektrické sítě zajistěte vizuální kontrolou, zda je jednotka neporušená a během přepravy nedošlo k žádnému poškození. DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku výrobku. Nezapojujte spotřebič do rozbočovacích zásuvek a prodlužovacích přívodů.

• Nepoužívejte tento spotřebič s programem, časovým spínačem nebo jakoukoli jinou součástí, která spíná spotřebič automaticky, protože, pokud je spotřebič zakryt nebo nesprávně umístěn, může dojít ke vzniku požáru.

• Spotřebič umístěte pouze na stabilní a tepelně odolný povrch stranou od jiných zdrojů tepla.

• Nenechávejte spotřebič bez dozoru, pokud je zapnutý, popřípadě zapojený do zásuvky elektrického napětí.

• Při připojování do zásuvky a odpojování spotřebiče ze zásuvky elektrické sítě musí být volič funkcí v pozici OFF (0/vypnuto)

• Při vypojování sp otřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Spotřebič nesmí být umístěn přímo pod elektrickou zásuvku.

• Spotřebič musí být umístěn tak, aby jeho zástrčka byla vždy přístupná.

• Dodržujte bezpečnou vzdálenost spotřebiče minimálně 100 cm od hořlavých materiálů jako je nábytek, záclony, závěsy, přikrývky, papír, oblečení apod.

• Nepoužívejte spotřebič v prostorách s plochou menší než 4 m².4 5 KS4000/KS4010 KS4000/KS4010 CZCZ

• Mřížky vstupu a výstupu vzduchu ponechávejte volné (minimálně 100 cm před a 50 cm za spotřebičem). Pozor! Výstupní mřížka dosahuje při provozu teploty vyšší než 80 °C. Nedotýkejte se jí, hrozí nebezpečí popálení.

• Nepřenášejte zapnutý spotřebič nebo pokud je horký.

• Nedotýkejte se horkého povrchu. Používejte držadla a tlačítka.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.

• Osoby se sníženo u pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní způsobilostí nebo osoby neseznámené s obsluhou osoby.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používám v blízkosti dětí.

• Nedovolte, aby byl spotřebič používám jako hračka.

• Nezakrývejte spotřebič, hrozí nebezpečí přehřátí. Nepoužívejte ho k sušení prádla.

• Na spotřebič nic nezavěšujte ani před něj nic nestavte.

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Spotřebič musí být vždy používám pouze ve vzpřímené poloze.

• Nepoužívejte spotřebič v blízkosti sprchy, vany, umyvadla nebo bazénu.

• Nepou žívejte spotřebič v prostředí s výskytem výbušných plynů a vznětlivých látek (rozpouštědla, laky, lepidla apod.).

• Před čištěním a po použití spotřebič vypněte, vypojte ze zásuvky elektrického napětí a nechte vychladnout.

• Udržujte spotřebič v čistotě, nedovolte, aby cizí tělesa pronikla do otvorů mřížek. Mohla by způsobit zkrat, poškodit spotřebič nebo způsobit požár.

• K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.

• Nepoužívejte s potřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně odstranit autorizovaným servisním střediskem.

• Nepoužívejte spotřebič, pokud nepracuje správně, byl-li upuštěn, poškozen nebo namočen do kapaliny. Dejte ho přezkoušet a opravit autorizovaným servisním střediskem.

• Spotřebič nepoužívejte ve venkovním prostředí.

• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.

• Nes ahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.

• Spotřebič nesmí být používán v dopravních prostředcích.

• Neopravujte spotřebič sami. Obraťte se na autorizovaný servis.

• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání s potřebiče bezpečným způsobem a rozumí případným nebezpečím. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. spotřebičem nesmějí hrát.

• Dětem mladším 3 let se musí zabránit v přístupu ke spotřebiči, pokud nejsou trvale pod dozorem.

• VÝSTRAHA: Některé části toho výrobku můžou být velmi horké a způsobit

• Děti ve věku od 3 let a mladší než 8 let mohou spotřebič zapnout nebo vypnout pouze za předpokladu, že spotřebič je na svém místě nebo nainstalovaný do normální provozní polohy a že jsou pod dozorem anebo dostali pokyny, jak bezpečně používat spotřebič a chápou rizika, které jsou s ním spojené. Děti ve věku od 3 let a mladší než 8 let nesmí připojit spotřebič do zásuvky, regulovat ho anebo čistit anebo vykonat údržbu uživatelem.

• Tento výrobek je vhodný pouze pro dobře izolované prostory nebo příležitostné použití. Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční. POZNÁMKA Tento spotřebič je určen pouze pro domácí použití. Může být použit jako přenosné zařízení nebo pro montáž na stěnu.6 7 KS4000/KS4010 KS4000/KS4010 CZCZ VLASTNOSTI PRODUKTU

1. Elegantní panel z černého skla.

2. Vysoce kvalitní hliníkové topné těleso: rychlé vytápění s vyššími úsporami energie.

3. Dotykový displej a dálkové ovládání.

4. Časovač od 1 do 24 hodin pro zapnutí nebo vypnutí ohřívače konvektoru v požadovaném čase.

5. Digitální displej s automatickým zobrazováním teploty v místnosti.

6. Možnost nechat volně stojící nebo upevnění na zeď.

INSTALACE (Při použití na podlaze jako přenosný spotřebič) Přiložte nožičky na tělo konvektoru a upevněte je pomocí dodan ých šroubů 12x4 mm (8 ks). MONTÁŽ NA STĚNU (Při použití konvektoru jako pevného spotřebiče) Upozorňujeme, že konvektor musí být instalován nejméně 15 cm od podlahy a 50 cm od stropu.

1. Demontujte držák z těla, viz obrázek 1.

2. Vyvrtejte otvory po obou stranách na stěně a poté do nich vložte plastové hmoždinky. Upevněte držák ve stěně

pomocí šroubu, viz obrázek 2.

3. Usaďte konvektor na vhodnou pozici, aby otvory byly zarovnány s držákem.

4. Pro upevnění utáhněte šroub na horní straně drž

áku.8 9 KS4000/KS4010 KS4000/KS4010 CZCZ OBSLUHA Zasuňte zástrčku do vhodné zásuvky na stejnosměrném proudu napájecím zdroji se stejným napětím, jaké je uvedeno na typovém štítku. Tlačítka dotykové obrazovky umístěná na výrobku odpovídají funkcím dálkového ovládání:

6. Tlačítko vytápění

Než začnete se spotřebičem pracovat, zapněte přepínač na boku výrobku. Zobrazení displeje bude viz obr. 1, nyní je spotřebič v pohotovostním režimu, netopí. Na displeji se zobrazí . Dlouhým stiskem tlačítka nastavíte hodiny, dlouhým stisknutím tlačítka nastavíte minuty, dlouhým stisknutím tlačítka nastavíte dny, viz obr. 1. Den Režim Minuty Hodiny Obr. 1

Stiskněte pro změnu do pracovního režimu. Zobrazení displeje bude viz obr. 2, na displeji se zobrazí . Stisknutím tlačítka regulujete vysoký a nízký výkon vytápění, při volbě nízkého výkonu vytápění se na displeji zobrazí . Při volbě vysokého výkonu vytápění se na displeji zobrazí , viz obr. 3. Stisknutím tlačítka nebo vyberete požadovanou teplotu v rozsahu 5 °C – 40 °C. Na displeji se zobrazí aktuální teplotu. Pravé zobrazuje teplotu nastavenou, viz obr. 4.

TÝDENNÍ REŽIM ČASOVAČE

Požadovanou teplotu nastavíte v pracovním režimu ( ). Stisknutím tlačítka nebo vyberete požadovanou teplotu v rozsahu 5 °C – 40 °C. Stiskněte tlačítko pro změnu do režimu týdenního časovače, na displeji se zobrazí , viz obr. 5. Stiskněte tlačítko pro výběr týdenního režimu, například od pondělí do pátku, pondělí až sobota, středa, pátek atd., viz obr. 6. Stiskněte tlačítko pro nastavení počátečního času, poté stiskněte tlačítko pro nastavení konečného času vytápění. Po nastavení počátečního a konečného času vytápění opět stiskněte tolikrát, dokud se nedostanete na konec číselné řady. V tuto chvíli je konvektor nastavený na požadované dny, čas a stupně vytápění, viz obr. 7. Pro příklad: pokud chcete, aby konvektor vytápěl o víkendu v čase 8:00 – 10:00, nastavíte pomocí tlačítka víkendový mód (SAT, SUN), poté stisknete tolikrát, dokud na displeji nebude 8:00. Následně stisknete tolikrát, dokud na displeji nebude 10:00. Poté stisknete , dokud se nedostanete na konec číselné řady a neukáže se aktuální čas. V tuto chvíli je konvektor nastaven v časovém režimu. Režim Vysoký výkon vytápění Nízký výkon vytápění Obr. 2 Obr. 3 Nastavená teplota Aktuální teplota Obr. 410 11 KS4000/KS4010 KS4000/KS4010 CZCZ

Dlouhým stiskem tlačítka se na displeji zobrazí . V tu chvíli je aktivován dětský zámek a nelze vykonávat žádnou operaci se spotřebičem. Dětský zámek odstraníte opět dlouhým stiskem tlačítka . DÁLKOVÝ OVLADAČ A OVLÁDACÍ PANEL:

1. SET P, W, S tři režimy pro výběr a nastavení aktuálního týdne.

4. Nastavení výkonu vytápění.

5. + Nastavení času a zvyšování teploty.

6. - Nastavení času a snižování teploty.

TEPLOTA Po zapnutí spotřebiče se na displeji zobrazí aktuální teplota. Teplotu lze nastavit, pokud je spotřebič v pohotovostním režimu nebo při vytápění. Když teplota v místnosti dosáhne požadované úrovně, přeruší se vysokoteplotní výkon a aktivuje se topení při nižším výkonu. Když je pokojová teplota o 2 stupně vyšší než tep lota nastavená, spotřebič přestane pracovat. Spotřebič začne znova pracovat, když teplota klesne o 2 stupně vzhledem k nastavené teplotě. Chyba zobrazené teploty a skutečné pokojové teploty ≤ 4 stupně. Režim Týdenní režim Obr. 6Obr. 5 Obr. 7 Počáteční čas a čas zastavení

Před čištěním vždy vytáhněte přívodní kabel z elektrické zásuvky. Před manipulací se ujistěte, že spotřebič již vychladl. K čištění povrchu spotřebiče používejte pouze vlhký hadřík, žádné čistící prostředky nebo tvrdé předměty, protože mohou povrch spotřebiče poškodit! Čistěte a kontrolujte vstupní a výstupní mřížky spotřebiče často, aby byla zajištěna dobrá funkce spotřebiče a zabránili jste jeho přehřívání. Usazený prach ve spotřebiči lze vyfoukat nebo vysát vysavačem. Nikdy nečistěte spotřebič pod tekoucí vodou, neoplachujte ho ani neponořujte do vody! SERVIS Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.

• Krabice od spotřebiče může být dána do sběru tříděného odpadu.

• Plastové sáčky z polyetylénu (PE) od evzdejte do sběrného materiálu k recyklaci. Recyklace spotřebiče na konci jeho životnosti: Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vzt ahují. právo na jejich změnu.13 KS4000/KS4010

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Spotrebič nezapájajte do rozbočovacích zásuviek a predlžovacích prívodov.

• Mriežky vstupu a výstupu vzduchu nechávajte voľné (aspoň 100 cm pred a 50 cm za spotrebičom). Pozor! Výstupná mriežka d osahuje pri činnosti teplotu vyššiu než 80 °C. Nedotýkajte sa jej, hrozí nebezpečenstvo popálenia. TABULKA ÚDAJŮ ELEKTRICKÝCH LOKÁLNÍCH TOPIDEL P Parametr Symbol Hodnota Jednotka Parametr Jednotka Jmenovitý tepelný výkon Způsoby zadání teploty, jen pro elektrická akumulační topid

la (vyberte jeden) Jmenovitý tepelný výkon Pnom 2 kW Manuální regulace akumulovaného tepla integ- rovaným termostatem [ne] Minimální topný výkon (udávaný) Pmin 1 kW Manuální regulace akumulovaného tepla podle teploty místnosti a/nebo podle venkovní teploty [ne] Maximální trvalý topný výkon Pmax 2 kW Elektronická regulace akumulovaného tepla podle teploty místnosti a/nebo podle venkovní teploty [ne] Přídavná spotřeba elektřiny Výstup tepla pomocí ventilátoru [ne] Při jmenovitém topném výkonu elmax 2 kW Typ výstupu tepla /regulace teploty v místnosti (vyberte jeden) Při minimálním topném výkonu elmin 1 kW Jednostupňový výstup tepla bez regulace teplo

ty v místnosti [ne] V pohotovostním režimu elSB 0.001742 kW Dva nebo více stupňů nastavovaných manuálně, bez regulace teploty v místnosti [ne] S regulací teploty v místnosti mechanickým termostatem [ne] S elektronickou regulací teploty v místnosti [ne] Elektronická regulace teploty v místnosti s denním časovačem [ne] Elektronická regulace teploty v místnosti s týdenním časovačem [ano] Další možnosti regulace (lze vybrat více možností)

egulace teploty v místnosti s detekcí přítom

nosti osob [ne] Regulace teploty v místnosti s detekcí ote- vřených oken [ne] S možností dálkové regulace [ne] S možností adaptivního zapínání [ano] S omezením provozní doby [ano] S infračerveným senzorem [ne] Kontaktní údaje: Jindrich Valenta - Concept Vysokomytska 1800 565 01 Chocen, CZECH REPUBLIC Poznámka: Změřená sezónní energetická účinnost vytápění elektrických lokálních topidel ηs nesmí být horší než deklarovaná hodnota při jmenovitém topném výkonu jednotky. Sezónní energetická účinnost všech lokálních topidel kromě komerčních, ηs (%) 3814 15 KS4000/KS4010 KS4000/KS4010 SKSK

• Nepoužívajte spotrebič inak, než je uvedené v tomto návode.

• Spotrebič sa môže používať iba vo vzpriamenej polohe.

• Nepoužívajte spotrebič v blízkosti sprchy, vane, umývadla ani bazéna.

• Nepoužívajte spotrebič v prostredí s výskytom výbušných plynov ani zápalných látok (rozpúšťadiel, lakov, lepidiel a pod.).

• Pred čistením a po použití spotrebič vypnite, odpojte zo zásuvky elektrického napätia a nechajte vychladnúť.

• Spotrebič nepoužívajte v exteriéri.

Záruční podmínky Záručné podmienky Karta gwarancyjna

Záruka Výrobce (příp. dovozce) odpovídá za to, že výrobek vyhovuje požadavkům právních předpisů a vyhovuje požadavkům stanovených příslušnými technickými normami. Dále odpovídá za to, že výrobek má takové vlastnosti, které výrobce popsal v dokumentech vztahujících se ke zboží nebo které spotřebitel očekával výrobcem prováděné, jakož i odpovídá za to, že se výrobek hodí k účelu, který pro jeho použití výrobce uvádí nebo ke kterému se věc tohoto druhu obvykle používá. Záruční doba za jakost výrobku trvá 24 měsíců od data převzetí výrobku spotřebitelem. Záruka se nevztahuje na opotřebení výrobku způsobené jeho obvyklým užíváním. Právo z vadného plnění spotřebiteli nenáleží, pokud před převzetím výrobku věděl, že výrobek má vadu, a nebo pokud vadu sám způsobil. Záruka se nevztahuje na případy, kdy (zejména):

• nebyly dodrženy podmínky pro instalaci, provoz

• k závadě došlo vlivem mechanického, tepelného nebo chemického poškození, zkratem, přepětím

• k závadě došlo neodborným zásahem třetí osoby,

• k závadě došlo při živelné události,

• k závadě došlo nedostatečnou nebo nevhodnou údržbou v rozporu s návodem k obsluze včetně závad způsobených vodními a jinými usazeninami,

• ke změně barvy topných ploch nebo poškrábání ploch došlo v souvislosti s jejich obvyklým používáním,

• se jedná o vzhledové a funkční změny způsobené slunečním zářením, tepelným zářením nebo vodními a jinými usazeninami,

• uplyne životnost některých součástí výrobku, např. akumulátorů, žárovek atd. Záruka se nevztahuje na plnění, která byla bezplatně poskytnuta spolu s výrobkem (dárky, propagační předměty, apod.). Uplatnění reklamace Reklamaci vady výrobku je třeba uplatnit bez zbytečného odkladu po jejím zjištění, nejpozději však před uplynutím záruční doby. Reklamaci výrobku uplatňuje spotřebitel u prodejce, u kterého výrobek zakoupil, případně u kteréhokoliv z autorizovaných servisních středisek, jejichž seznam je součástí balení výrobku, případně je uveden na internetu na adrese www.my-concept.com. Při reklamaci výrobku je nutno výrobek řádně očistit a bezpečně zabalit tak, aby nedošlo k poškození při jeho případné přepravě do autorizovaného servisního střediska, není-li výrobek předáván osobně. Spotřebitel je povinen prokázat uzavření kupní smlouvy předložením dokl adu o koupi výrobku. Zároveň s reklamací spotřebitel sdělí popis vytýkané vady a provede volbu reklamačního nároku. Vyřízení reklamace Jedná-li se o odstranitelnou vadu, má spotřebitel právo na bezplatné, včasné a řádné odstranění vady. Není-li to vzhledem k povaze vady neúměrné, může spotřebitel požadovat dodání nového výrobku bez vad (výměnu), nebo týká-li se vada jen součásti výrobku, výměnu takové součásti. Je-li však požadavek na výměnu výro bku nebo jeho součásti vzhledem odstranit bez zbytečného odkladu, má spotřebitel právo na bezplatné odstranění vady. Jedná-li se o neodstranitelnou vadu, případně vznikne-li spotřebiteli nárok na výměnu výrobku nebo jeho součásti, avšak tato výměna není možná, např. právo výrobek vrátit (odstoupení od smlouvy).

Právo na dodání nového výrobku (výměnu), nebo výměnu součásti výrobku má spotřebitel i v případě odstranitelné vady, pokud nemůže věc řádně užívat pro opakovaný výskyt vady po opravě nebo pro větší počet vad. V takovém případě má spotřebitel i právo na vrácení výrobku (odstoupení od smlouvy). Nedojde-li k vrácení výrobku (odstoupení od smlouvy) nebo neuplatní-li spotřebitel právo na dodání nového výrobku bez vad (výměnu), na výměnu jeho součásti nebo na opravu výrobku, může požadovat přiměřenou slevu. Spotřebitel má právo na přiměřenou slevu bez vad, vyměněna součást výrobku nebo výrobek opraven, jakož i v případě, nedojde-li ke zjednání spotřebiteli působilo značné obtíže. Prodávající, autorizované servisní středisko, či jimi pověřený pracovník, rozhodne o reklamaci ihned, ve složitých případech do tří pracovních dnů. Do této lhůty se nezapočítává doba přiměřená podle druhu výrobku potřebná k odbornému posouzení vady. Reklamace včetně odstranění vady musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnů ode dne uplatnění reklamace, pokud se prodávající n ebo autorizované servisní středisko vyřizující reklamaci se spotřebitelem nedohodne na delší lhůtě. Při vrácení výrobku (odstoupení od smlouvy) je spotřebitel povinen provést vrácení rovněž příslušenství výrobku a všech dokumentů dodaných Spotřebitel nemá nárok na vydání vadných dílů opravy výrobku. Veškerá další práva spotřebitele, která se ke koupi výrobku vážou, nejsou těmito záručními podmínkami dotčena. Pozn.: Reklamace výrobku poškozeného při přepravě se řídí reklamačním řádem přepravce. Výrobce: Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Česká republika IČO 13216660 tel.: + 420 465 471 400, fax: [phone], email: [e-mail] www: www.my-concept.com Podrobnosti o produktu Model: Výrobní číslo: Datum prodeje: Razítko a podpis prodejce:106 107 KS4000/KS4010 KS4000/KS4010

Seznam servisních míst Zoznam servisných stredisiek Wykaz punktów servisovych
