NÁVOD K OBSLUZE KS3020 Concept

ENSK PL HU LV DE FR IT ES2 3 KS3020 / KS3030 KS3020 / KS3030 CZCZ Poděkování Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání. Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem. Technické parametry Napětí 220 ~ 240 V 50/60 Hz Příkon 1830-2200 W

Před připojením do elektrické sítě zajistěte vizuální kontrolou, zda je jednotka neporušená a během přepravy nedošlo k žádnému poškození. DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku výrobku. Nezapojujte spotřebič do rozbočovacích zásuvek aprodlužovacích přívodů.

• Nepoužívejte tento spotřebič s programem, časovým spínačem nebo jakoukoli jinou součástí, která spíná spotřebič automaticky, protože, pokud je spotřebič zakryt nebo nesprávně umístěn, může dojít ke vzniku požáru.

• Spotřebič umístěte pouze na stabilní a tepelně odolný povrch stranou od jiných zdrojů tepla.

• Nenechávejte spotřebič bez dozoru, pokud je zapnutý, popřípadě zapojený do zásuvky elektrického napětí.

• Při připojování do zásuvky a odpojování spotřebiče ze zásuvky elektrické sítě musí být volič funkcí v pozici OFF (0/vypnuto)

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Spotřebič nesmí být umístěn přímo pod elektrickou zásuvku.

• Spotřebič musí být umístěn tak, aby jeho zástrčka byla vždy přístupná.

• Dodržujte bezpečnou vzdálenost spotřebiče minimálně 100 cm od hořlavých materiálů jako je nábytek, záclony, závěsy, přikrývky, papír, oblečení apod.

• Nepoužívejte spotřebič v prostorách s plochou menší než 4 m².4 5 KS3020 / KS3030 KS3020 / KS3030 CZCZ

• Mřížky vstupu a výstupu vzduchu ponechávejte volné (minimálně 100cm před a 50 cm za spotřebičem). Pozor! Výstupní mřížka dosahuje při provozu teploty vyšší než 80 °C. Nedotýkejte se jí, hrozí nebezpečí popálení.

• Nepřenášejte zapnutý spotřebič nebo pokud je horký.

• Nedotýkejte se horkého povrchu. Používejte držadla a tlačítka.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.

• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné, s obsluhou seznámené osoby.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používám v blízkosti dětí.

• Nedovolte, aby byl spotřebič používám jako hračka.

• Nezakrývejte spotřebič, hrozí nebezpečí přehřátí. Nepoužívejte ho ksušení prádla.

• Na spotřebič nic nezavěšujte ani před něj nic nestavte.

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Spotřebič musí být vždy používám pouze ve vzpřímené poloze.

• Nepoužívejte spotřebič v blízkosti sprchy, vany, umyvadla nebo bazénu.

• Nepoužívejte spotřebič v prostředí s výskytem výbušných plynů avznětlivých látek (rozpouštědla, laky, lepidla, apod.).

• Před čištěním a po použití spotřebič vypněte, vypojte ze zásuvky elektrického napětí a nechte vychladnout.

• Udržujte spotřebič v čistotě, nedovolte, aby cizí tělesa pronikla do otvorů mřížek. Mohla by způsobit zkrat, poškodit spotřebič nebo způsobit požár.

• K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.

• Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně odstranit autorizovaným servisním střediskem.

• Nepoužívejte spotřebič, pokud nepracuje správně, byl-li upuštěn, poškozen nebo namočen do kapaliny. Dejte ho přezkoušet a opravit autorizovaným servisním střediskem.

• Spotřebič nepoužívejte ve venkovním prostředí.

• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.

• Spotřebič nesmí být používán v dopravních prostředcích.

• Neopravujte spotřebič sami. Obraťte se na autorizovaný servis.

• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu. Děti si se spotřebičem nesmějí hrát.

• Dětem mladším 3 let se musí zabránit v přístupu ke spotřebiči, pokud nejsou trvale pod dozorem.

• VÝSTRAHA: Některé části tohoto výrobku můžou být velmi horké azpůsobit popálení. Zvláštní pozornost věnujte v přítomnosti zranitelné osoby nebo dětí.

• Děti ve věku od 3 let a mladší než 8 let mohou spotřebič zapnout nebo vypnout pouze za předpokladu, že spotřebič je na svém místě nebo nainstalovaný do normální provozní polohy a že jsou pod dozorem anebo dostali pokyny, jak bezpečně používat spotřebič a chápou rizika, které jsou s ním spojené. Děti ve věku od 3 let a mladší než 8 let nesmí připojit spotřebič do zásuvky, regulovat ho anebo čistit anebo vykonat údržbu uživatelem.

• Tento spotřebič je vhodný pouze pro dobře izolované prostory nebo příležitostné použití. Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.6 7 KS3020 / KS3030 KS3020 / KS3030 CZCZ MONTÁŽ Spotřebič nesmí být provozován bez řádně namontovaných nožek. Přiložte nožky na tělo konvektoru a upevněte je pomocí dodaných šroubů.

NÁVOD K OBSLUZE – KS3020

• Spotřebič umístěte na stabilní podložku nebo podlahu, aby nemohlo dojít k jeho převrhnutí.

• Úplně rozviňte přívodní kabel.

• Připojte zástrčku spotřebiče do elektrické sítě.

• Přepínačem (6) zvolte požadovaný výkon 1 – 800 W, 2 – 1200 W nebo 3 – 2000 W (při zapnutí/vypnutí termostatu uslyšíte cvaknutí).

• Ovladačem termostatu (4) můžete nastavit požadovanou teplotu v místnosti. Při zapnuté funkci topení 800, 1200 nebo 2000 W se bude spotřebič střídavě zapínat a vypínat a tím udržovat zvolenou teplotu. Pozn.: Přesnějšího nastavení teploty dosáhnete následujícím způsobem: Nastavte termostat na maximální teplotu. Až dosáhnete požadované teploty v místnosti, otočte pomalu ovladačem termostatu směrem doleva na nižší nastavení teploty, dokud spotřebič nepřestane topit (uslyšíte cvaknutí signalizující vypnutí termostatu).

• Po použití spotřebič vypněte a odpojte ho od elektrické sítě.

NÁVOD K OBSLUZE – KS3030

• Spotřebič umístěte na stabilní podložku nebo podlahu, aby nemohlo dojít k jeho převrhnutí.

• Úplně rozviňte přívodní kabel.

• Připojte zástrčku spotřebiče do elektrické sítě.

• Přepínačem (6) zvolte požadovaný výkon 1 – 1200 W, 2 – 2000 W nebo 3-turbo – 2000W (při zapnutí/vypnutí termostatu uslyšíte cvaknutí). Pro rychlejší dosažení požadované teploty v místnosti zvolte režim 3-turbo – 2000 W, při kterém se aktivuje přední mřížka výstupu vzduchu (3).

• Ovladačem termostatu (4) můžete nastavit požadovanou teplotu v místnosti. Při zapnuté funkci topení 1200, 2000 nebo 2000 W (turbo) se bude spotřebič střídavě zapínat avypínat a tím udržovat zvolenou teplotu. Pozn.: Přesnějšího nastavení teploty dosáhnete následujícím způsobem: Nastavte termostat na maximální teplotu. Až dosáhnete požadované teploty v místnosti, otočte pomalu ovladačem termostatu směrem doleva na nižší nastavení teploty, dokud spotřebič nepřestane topit (uslyšíte cvaknutí signalizující vypnutí termostatu).

• Po použití spotřebič vypněte a odpojte ho od elektrické sítě.

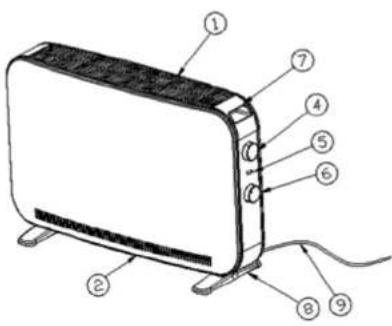

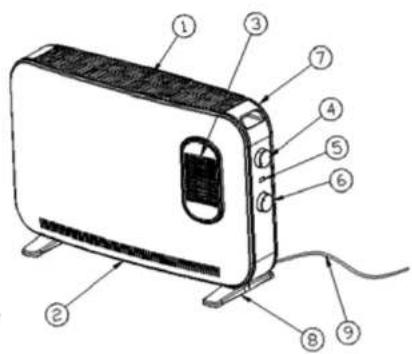

POPIS VÝROBKU – KS3020

1. Mřížka výstupu vzduchu

2. Mřížka vstupu vzduchu

7. Držadlo pro přenášení

1. Mřížka výstupu vzduchu

2. Mřížka vstupu vzduchu

3. Přední mřížka výstupu vzduchu

7. Držadlo pro přenášení

9. Přívodní kabel8 9

Před čištěním vždy vytáhněte přívodní kabel z elektrické zásuvky. Před manipulací se ujistěte, že spotřebič již vychladl. K čištění povrchu spotřebiče používejte pouze vlhký hadřík, žádné čisticí prostředky nebo tvrdé předměty, protože mohou povrch spotřebiče poškodit! Čistěte a kontrolujte vstupní a výstupní mřížky spotřebiče často, aby byla zajištěna dobrá funkce spotřebiče a zabránili jste jeho přehřívání. Usazený prach ve spotřebiči lze vyfoukat nebo vysát vysavačem. Nikdy nečistěte spotřebič pod tekoucí vodou, neoplachujte ho ani neponořujte do vody! SERVIS Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.

• Krabice od spotřebiče může být dána do sběru tříděného odpadu.

• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci. Recyklace spotřebiče na konci jeho životnosti: Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují. Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění avyhrazujeme si právo na jejich změnu. TABULKA ÚDAJŮ ELEKTRICKÝCH LOKÁLNÍCH TOPIDEL P Identifikátor(y) modelu: KS3020, KS3030 Parametr Symbol Hodnota Jednotka Parametr Jednotka Jmenovitý tepelný výkon Způsoby zadání teploty, jen pro elektrická akumulační topidla (vyberte jeden) Jmenovitý tepelný výkon Pnom 1,83-2,2 kW Manuální regulace akumulovaného tepla integrovaným termostatem [ne] Minimální topný výkon (udávaný) Pmin

85 kW Manuální regulace akumulovaného tepla podle teploty místnosti a/nebo podle venkovní teploty [ne] Maximální trvalý topný výkon Pmax 2,2 kW Elektronická regulace akumulovaného tepla podle teploty místnosti a/nebo podle venkovní teploty [ne] Přídavná spotřeba elektřiny Výstup tepla pomocí ventilátoru [ne] Při jmenovitém topném výkonu elmax 0 kW Typ výstupu tepla /regulace teploty v místnosti (vyberte jeden) Při minimálním topném výkonu elmin 0 kW Jednostupňový výstup tepla bez regulace teploty v místnosti [ne] V pohotovostním režimu elSB 0 kW Dva nebo více stupňů nastavovaných manuálně, bez regulace teploty v místnosti [ne] S regulací teploty v místnosti mechanickým termostatem [ano] S elektronickou regulací teploty v místnosti [ne] Elektronická regulace teploty v místnosti s denním časovačem [ne] Elektronická regulace teploty v místnosti s týdenním časovačem [ne] Další možnosti regulace (lze vybrat více možností) Regulace teploty v místnosti s detekcí přítomnosti osob [ne] Regulace teploty v místnosti s detekcí otevřených oken [ne] S možností dálkové regulace [ne] S možností adaptivního zapínání [ne] S omezením provozní doby [ne] S infračerveným senzorem [ne] Kontaktní údaje: Jindrich Valenta - Concept Vysokomytska 1800 565 01 Chocen, CZECH REPUBLIC Poznámka: Změřená sezónní energetická účinnost vytápění elektrických lokálních topidel ηs nesmí být horší než deklarovaná hodnota při jmenovitém topném výkonu jednotky. Sezónní energetická účinnost všech lokálních topidel kromě komerčních, ηs (%)

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Spotrebič nezapájajte do rozbočovacích zásuviek apredlžovacích prívodov.

• Nepoužívajte spotrebič inak, než je uvedené vtomto návode.

• Spotrebič sa môže používať iba vo vzpriamenej polohe.

• Nepoužívajte spotrebič v blízkosti sprchy, vane, umývadla ani bazéna.

• Nepoužívajte spotrebič v prostredí s výskytom výbušných plynov ani zápalných látok (rozpúšťadiel, lakov, lepidiel atď.).

• Pred čistením a po použití spotrebič vypnite, odpojte zo zásuvky elektrického napätia a nechajte vychladnúť.

• Spotrebič nepoužívajte v exteriéri.

4. Ovládač termostatu

4. Ovládač termostatu

Záruční podmínky Záručné podmienky Karta gwarancyjna

Záruka Výrobce (příp. dovozce) odpovídá za to, že výrobek vyhovuje požadavkům právních předpisů a vyhovuje požadavkům stanovených příslušnými technickými normami. Dále odpovídá za to, že výrobek má takové vlastnosti, které výrobce popsal v dokumentech vztahujících se ke zboží nebo které spotřebitel očekával s ohledem na povahu zboží a na základě reklamy výrobcem prováděné, jakož i odpovídá za to, že se výrobek hodí k účelu, který pro jeho použití výrobce uvádí nebo ke kterému se věc tohoto druhu obvykle používá. Záruční doba za jakost výrobku trvá 24 měsíců od data převzetí výrobku spotřebitelem. Záruka se nevztahuje na opotřebení výrobku způsobené jeho obvyklým užíváním. Právo z vadného plnění spotřebiteli nenáleží, pokud před převzetím výrobku věděl, že výrobek má vadu, anebo pokud vadu sám způsobil. Záruka se nevztahuje na případy, kdy (zejména):

• nebyly dodrženy podmínky pro instalaci, provoz a obsluhu výrobku, které jsou uvedeny v návodu kobsluze výrobku,

• k závadě došlo vlivem mechanického, tepelného nebo chemického poškození, zkratem, přepětím vsíti nebo nesprávnou instalací,

• k závadě došlo neodborným zásahem třetí osoby,

• k závadě došlo při živelné události,

• k závadě došlo nedostatečnou nebo nevhodnou údržbou v rozporu s návodem k obsluze včetně závad způsobených vodními a jinými usazeninami,

• ke změně barvy topných ploch nebo poškrábání ploch došlo v souvislosti s jejich obvyklým používáním,

• se jedná o vzhledové a funkční změny způsobené slunečním zářením, tepelným zářením nebo vodními a jinými usazeninami,

• uplyne životnost některých součástí výrobku, např. akumulátorů, žárovek atd. Záruka se nevztahuje na plnění, která byla bezplatně poskytnuta spolu s výrobkem (dárky, propagační předměty, apod.). Uplatnění reklamace Reklamaci vady výrobku je třeba uplatnit bez zbytečného odkladu po jejím zjištění, nejpozději však před uplynutím záruční doby. Reklamaci výrobku uplatňuje spotřebitel u prodejce, u kterého výrobek zakoupil, případně u kteréhokoliv z autorizovaných servisních středisek, jejichž seznam je součástí balení výrobku, případně je uveden na internetu na adrese www.my-concept.com. Při reklamaci výrobku je nutno výrobek řádně očistit a bezpečně zabalit tak, aby nedošlo k poškození při jeho případné přepravě do autorizovaného servisního střediska, není-li výrobek předáván osobně. Spotřebitel je povinen prokázat uzavření kupní smlouvy předložením dokladu o koupi výrobku. Zároveň s reklamací spotřebitel sdělí popis vytýkané vady a provede volbu reklamačního nároku. Vyřízení reklamace Jedná-li se o odstranitelnou vadu, má spotřebitel právo na bezplatné, včasné a řádné odstranění vady. Není-li to vzhledem k povaze vady neúměrné, může spotřebitel požadovat dodání nového výrobku bez vad (výměnu), nebo týká-li se vada jen součásti výrobku, výměnu takové součásti. Je-li však požadavek na výměnu výrobku nebo jeho součásti vzhledem k povaze vady neúměrný, zejména lze-li vadu odstranit bez zbytečného odkladu, má spotřebitel právo na bezplatné odstranění vady. Jedná-li se o neodstranitelnou vadu, případně vznikne-li spotřebiteli nárok na výměnu výrobku nebo jeho součásti, avšak tato výměna není možná, např. zdůvodu vyprodání daného výrobku, má spotřebitel právo výrobek vrátit (odstoupení od smlouvy).

Právo na dodání nového výrobku (výměnu), nebo výměnu součásti výrobku má spotřebitel i v případě odstranitelné vady, pokud nemůže věc řádně užívat pro opakovaný výskyt vady po opravě nebo pro větší počet vad. V takovém případě má spotřebitel i právo na vrácení výrobku (odstoupení od smlouvy). Nedojde-li k vrácení výrobku (odstoupení od smlouvy) nebo neuplatní-li spotřebitel právo na dodání nového výrobku bez vad (výměnu), na výměnu jeho součásti nebo na opravu výrobku, může požadovat přiměřenou slevu. Spotřebitel má právo na přiměřenou slevu iv případě, kdy mu nemůže být dodán nový výrobek bez vad, vyměněna součást výrobku nebo výrobek opraven, jakož i v případě, nedojde-li ke zjednání nápravy v přiměřené době nebo by zjednání nápravy spotřebiteli působilo značné obtíže. Prodávající, autorizované servisní středisko, či jimi pověřený pracovník, rozhodne o reklamaci ihned, ve složitých případech do tří pracovních dnů. Do této lhůty se nezapočítává doba přiměřená podle druhu výrobku potřebná k odbornému posouzení vady. Reklamace včetně odstranění vady musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnů ode dne uplatnění reklamace, pokud se prodávající nebo autorizované servisní středisko vyřizující reklamaci se spotřebitelem nedohodne na delší lhůtě. Při vrácení výrobku (odstoupení od smlouvy) je spotřebitel povinen provést vrácení rovněž příslušenství výrobku a všech dokumentů dodaných svýrobkem. Spotřebitel nemá nárok na vydání vadných dílů a součástí výrobku, které byly vyměněny v rámci opravy výrobku. Veškerá další práva spotřebitele, která se ke koupi výrobku vážou, nejsou těmito záručními podmínkami dotčena. Pozn.: Reklamace výrobku poškozeného při přepravě se řídí reklamačním řádem přepravce. Výrobce: Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Česká republika IČO 13216660 tel.: + 420 465 471 400, fax: [phone], email: [e-mail] www: www.my-concept.com Podrobnosti o produktu Model: Výrobní číslo: Datum prodeje: Razítko a podpis prodejce:96 97 KS3020 / KS3030 KS3020 / KS3030

Seznam servisních míst Zoznam servisných stredisiek Wykaz punktów servisovych
