MANUALE UTENTE KS4000 Concept

Ringraziamento Grazie per aver acquisito il prodotto di marchio Concept e vi auguriamo che vi dia la massima soddisfazione per tutta la durata della sua vita utile. Si consiglia di leggere attentamente l’intero manuale d’uso prima di procedere al primo uso dell’apparecchio stesso. Conservare bene il manuale d’uso. Provvedere che tutte le persone addette all’uso del prodotto facciano la conoscenza del manuale d’uso. Parametri tecnici Tensione 220-240 V - 50/60 Hz Potenza assorbita 1000/2000 W Potenza in standby 0,41 W IMPORTANTE Prima di connettere l’apparecchio alla rete elettrica verificare visivamente che durante il trasporto non sia stata compromessa la sua integrità.

IMPORTANTI AVVERTIMENTI DI SICUREZZA

• Verificare se la tensione della rete corrisponde ai valori riportati sull'etichetta del prodotto. Non collegare l’apparecchio agli adattatori prese e/o alle prolunghe.

• Non utilizzare l’apparecchio se attivato il programma e/o il timer di avvio automatico dell’apparecchio. Se l’apparecchio è coperto o non posizionato correttamente, l’avvio automatico potrebbe dare luogo allo scoppio dell’incendio.

• Posizionare l’apparecchio su una superficie stabile e resistente al caldo, lontano dalle fonti di calore.

• Non lasciare l’apparecchio incustodito se acceso, eventualmente connesso alla rete.

• Al momento di connessione /sconnessione dell’apparecchio dalla rete di

orrente il selettore delle funzioni deve essere in posizione OFF (0/spento).

• Allo staccare dell’apparecchio dalla presa di corrente non tirare mai il cavo di alimentazione, bensì prendere la spina in mano e staccarla estraendola.

• L’apparecchio non deve essere posizionato direttamente sotto la presa elettrica.

• Posizionare l’apparecchio in modo che la sua spina sia sempre facilmente raggiungibile.

• Mantenere l’apparecchio almeno 1 mt dai m ateriali infiammabili quali mobili, tende, coperte, carta, vestiti etc.

• Non utilizzare l’apparecchio nei locali di superficie inferiore a 4 m².

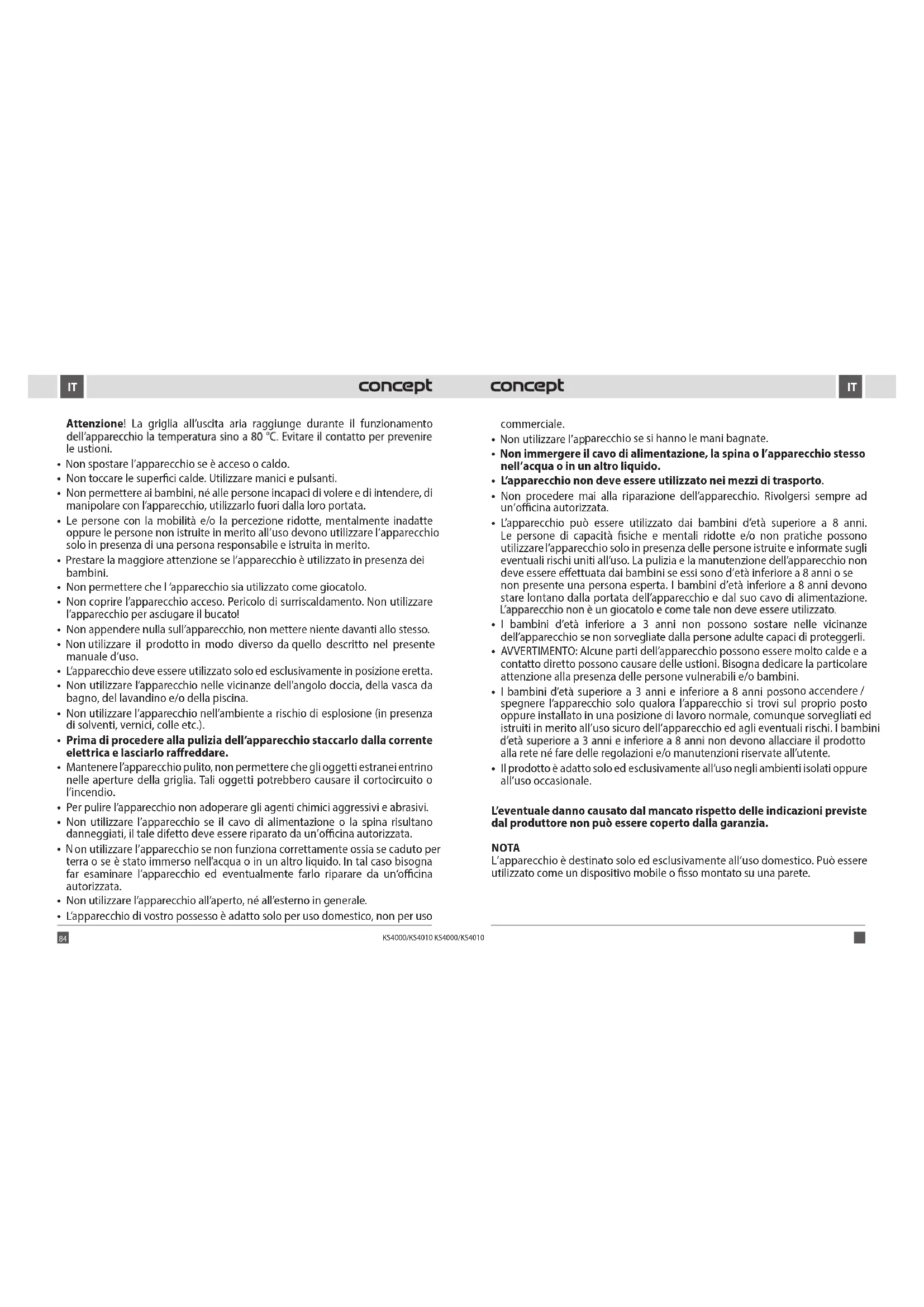

KS4000/KS4010 KS4000/KS4010 ITIT Attenzione! La griglia all’uscita aria raggiunge durante il funzionamento le ustioni.

• Non spostare l’apparecchio se è acceso o caldo.

• Non toccare le superfici calde. Utilizzare manici e pulsanti.

• Non permettere ai bambini, né alle persone incapaci di volere e di intendere, di manipolare con l’apparecchio, utilizzarlo fuori dalla loro portata.

• Le persone con la mobilità e/o la percezione ridotte, mentalmente inadatte oppure le persone non istruite in merito all’uso devono utilizzare l’apparecchio solo in presen za di una persona responsabile e istruita in merito.

• Prestare la maggiore attenzione se l’apparecchio è utilizzato in presenza dei bambini.

• Non permettere che l ’apparecchio sia utilizzato come giocatolo.

• Non coprire l’apparecchio acceso. Pericolo di surriscaldamento. Non utilizzare l’apparecchio per asciugare il bucato!

• Non appendere nulla sull’apparecchio, non mettere niente davanti allo stesso.

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d’uso.

• L’apparecchio deve essere utilizzato solo ed esclusivamente in posizione eretta.

• Non utilizzare l’apparecchio nelle vicinanze dell'angolo doccia, della vasca da bagno, del lavandino e/o della piscina.

• Non utilizzare l’apparecchio nell’ambiente a rischio di esplosione (in presenza di solventi, vernici, colle etc.).

• Prima di procedere alla pulizia dell’apparecchio staccarlo dalla corrente elett rica e lasciarlo rareddare.

• Mantenere l’apparecchio pulito, non permettere che gli oggetti estranei entrino nelle aperture della griglia. Tali oggetti potrebbero causare il cortocircuito o l’incendio.

• Per pulire l’apparecchio non adoperare gli agenti chimici aggressivi e abrasivi.

• Non utilizzare l’apparecchio se il cavo di alimentazione o la spina risultano danneggiati, il tale difetto deve essere riparato da un’ocina autorizzata.

• N on utilizzare l’apparecchio se non funziona correttamente ossia se caduto per terra o se è stato immerso nell'acqua o in un altro liquido. In tal caso bisogna far esaminare l’apparecchio ed eventualmente farlo riparare da un‘ocina autorizzata.

• Non utilizzare l’apparecchio all’aperto, né all’esterno in generale.

• L’apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.

• Non utilizzare l’ap parecchio se si hanno le mani bagnate.

• Non immergere il cavo di alimentazione, la spina o l’apparecchio stesso nell’acqua o in un altro liquido.

• L’apparecchio non deve essere utilizzato nei mezzi di trasporto.

• Non procedere mai alla riparazione dell’apparecchio. Rivolgersi sempre ad un’ocina autorizzata.

• L’apparecchio può essere utilizzato dai bambini d’età superiore a 8 anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l’apparecchio solo in presenza delle persone istruite e informate sugli eventuali rischi uniti all’uso. La pulizia e la manutenzione dell’apparecchio non deve essere eettuata dai bambini se essi sono d’età inferiore a 8 anni o se non presente una persona esperta. I bambini d’età inferiore a 8 anni devono stare lontano dalla portata dell’apparecchio e dal suo cavo di alimentazione.

• I bambini d’età inferiore a 3 anni non possono sostare nelle vicinanze dell’apparecchio se non sorvegliate dalla persone adulte capaci di proteggerli.

• AVVERTIMENTO: Alcune parti dell’apparecchio possono essere molto calde e a contatto diretto possono causare delle ustioni. Bisogna dedicare la particolare attenzione alla presenza delle persone vulnerabili e/o bambini.

• I bambini d’età superiore a 3 anni e inferiore a 8 anni pos sono accendere / spegnere l’apparecchio solo qualora l’apparecchio si trovi sul proprio posto oppure installato in una posizione di lavoro normale, comunque sorvegliati ed istruiti in merito all’uso sicuro dell’apparecchio ed agli eventuali rischi. I bambini alla rete né fare delle regolazioni e/o manutenzioni riservate all’utente.

• Il prodotto è adatto solo ed esclusivamente all’uso negli ambienti isolati oppure all’uso occasionale. L’eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia. NOTA L’apparecchio è destinato solo ed esclusivamente all’uso domestico. Può essere utilizzato come un dispositivo mobile o fisso montato su una parete.86 87 KS4000/KS4010 KS4000/KS4010 ITIT

2. Il termosifone di alta qualità in alluminio: riscaldamento veloce con maggiore risparmio energetico.

3. Touchscreen e controllo remoto.

4. Timer da 1 a 24 ore per accensione/spegnimento del riscaldatore del convettore all’ora desiderata.

5. Display digitale con la visualizzazione automatica della temperatura nella stanza.

6. L’apparecchio può funzionare appoggiato a terra o appeso alla parete.

INSTALLZIONE (Se utilizzato come dispositivo mobile appoggiato a terra) Posizionare i piedini sul corpo del convettore e fissarli tramite le viti 12x4 mm in dotazione (8 pz). ISTALLAZIONE SULLA PARETE (Se utilizzato come dispositivo fisso) Attenzione: il convettore deve essere istallato almeno 15 cm dal pavimento e 50 cm dal sotto.

1. Smontare la staa porta dispositivo, si veda la figura 1.

2. Operare i fori sulla parete da entrambe le parti ed inserirvi i tasselli in plastica. Fissare la staa sulla parete con le viti, si v eda la figura 2.

3. Posizionare il convettore in modo che i fori siano allineati con la staa.

4. Stringere la vite nella parte superiore della staa.88 89

Inserire la spina in una presa di corrente continua dopo aver verificato che la tensione della fonte di corrente sia identica a quella riportata sull’etichetta di produzione dell’apparecchio. I pulsanti del touchscreen corrispondono alle funzioni di controllo remoto:

3. Impostazione minuti

6. Pulsante di riscaldamento

Prima di cominciare ad utilizzare l’apparecchio accenderlo premendo l’apposito pulsante al suo lato. Appare la schermata di display come mostra la figura 1; a questo punto l’apparecchio si trova nel regime di stand-by, ossia non riscalda. Sul display appare

Premendo a lungo il pulsante s’imposta l’ora, premendo a lungo il pulsante s’impostano i minuti, premendo a lungo il pulsante s’imposta il giorno, si veda la figura 1. Giorno Regime Minuti Ore Fig. 1

Premere per cambiare il regime di lavoro. La figura 2 mostra la schermata del display, sul display appare . Premendo il pulsante si regola la potenza di riscaldamento tra le opzioni alta/bassa, scegliendo la potenza bassa sul display appare . Se impostata la potenza alta di riscaldamento sul display appare , si veda la figura 3. Premendo il pulsante oppure scegliere la temperatura desiderata che comunque rientra nei limiti 5 °C – 40 °C. Sul display appaiono 2 temperature, il numero a sinistra visualizza la temperatura attuale. Il numero a desta visualizza la temperatura impostata, si veda la figura 4.

REGIME SETTIMANALE DEL TIMER

La temperatura desiderata va impostata nel regime di lavoro ( ). Premendo il pulsante oppure scegliere la temperatura desiderata che comunque rientra nei limiti 5 °C – 40 °C. Premere il pulsante per passare nel regime del timer settimanale, sul display appare , si veda la figura 5. Premere il pulsante per scegliere il regime settimanale, per esempio da lunedì a venerdì, da lunedì a sabato, mercoledì, venerdì, si veda la figura 6. Premere il pulsante per impostare l’ora dell’inizio, poi premere il pulsante per impostare l’ora della fine. Per impostare l’ora dell’inizio e l’ora della fine di riscaldamento premere ripetutamente sino a che non si arrivi alla fine della sequenza numerica. A questo punto il convettore è impostato per le giornate e per le ore desiderate, ed ai gradi di riscaldamento desiderati, si veda la figura 7. Per esempio: se si vuole che il convettore funzioni anche durante il week end nelle ore 8:00 – 10:00, impostare tramite il pulsante il regime di fine settimana (SAT, SUN), poi premere ripetutamente sino a che sul display non appaia 8:00. Poi premere ripetutamente , sino a che sul display non appaia 10:00. Poi premere ripetutamente sino a che non si arrivi alla fine della sequenza numerica e non appaia Regime Potenza di riscaldamento alta Potenza di riscaldamento bassa Fig. 2 Fig. 3 Temperatura impostata Temperatura attuale Fig. 490 91 KS4000/KS4010 KS4000/KS4010 ITIT l’ora attuale. A questo punto il convettore è impostato nel regime del tempo. PROTEZIONE BAMBINI Premendo a lungo il pulsante sul display appare . In quel momento si attiva la protezione bambini che non permette di eettuare alcuna operazione sull’apparecchio. Per disattivare la protezione bambini ripremere a lungo il pulsante .

CONTROLLO REMOTO E PANNELLO DI COMANDO

1. SET P, W, S tre modalità per la selezione ed impostazione relative alla settimana in corso.

2. MODE Timer 24H nella modalità S.

4. Impostazione della potenza di riscaldamento.

TEMPERATURA Una volta acceso l’apparecchio sul display appare la temperatura attuale. La temperatura può essere impostata, quando l’apparecchio si trova nel regime di stand-by oppure in fase di riscaldamento. Una volta nella stanza viene raggiunta la temperatura preimpostata, si interro mpe il riscaldamento ad alta potenza e si attiva il riscaldamento a potenza bassa. Quando la temperatura nella stanza è superiore di 2 gradi rispetto alla temperatura preimpostata, l’apparecchio smette di funzionare. L’apparecchio riprende a lavorare quando la temperatura scende 2 gradi sotto il valore della temperatura preimpostata. L’errore tra la temperatura visualizzata e quella eettiva nella stanza Regime Regime settimanale Fig. 6Fig. 5 Fig. 7 L’ora dell’accensione e dello spegnimento

PULIZIA E MANUTENZIONE

Staccare il cavo di alimentazione dalla rete prima di ogni pulizia da fare. Prima di manipolare con l’apparecchio accertarsi che esso si è rareddato sucientemente. Per non danneggiare la superficie dell’apparecchio utilizzare per la sua pulizia solo un panno umido senza alcuni detergenti. Pulire e controllare spesso le griglie all’entrata/uscita aria per garantire buon funzionamento dell’apparecchi o e per prevenire il suo surriscaldamento. La polvere depositata nell’apparecchio può essere soata via o aspirata con l’aspirapolvere. Non pulire mail l’apparecchio sotto l’acqua corrente, non sciacquarlo né immergerlo nell’acqua! ASSISTENZA La manutenzione più impegnativa e/o la riparazione che richiede l’intervento sulle parti interne dell’apparecchio devono essere fatte esclusivamente dal centro di assistenza autorizzato.

PROTEZIONE DELL’AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.

• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto dierenziato.

• Sacchetti in polietilene (PE) possono essere recuperati come rifiuto dierenziato. Riciclaggio del prodotto alla fine della sua vita utile L’apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE). Il simbolo ripor tato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provvedendo allo smaltimento corretto del prodotto si può prevenire l’impatto negativo sull’ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere eettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l’ucio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquisito. Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative EU inerenti. Il produttore si riserva di apportare le modifiche ai testi relativi al prodotto, al suo disegno e alle relative specifiche tecniche senza preavviso.93 KS4000/SK4010

• Evite tocar las partes calientes. Utilice las manijas y los botones. TABELLA DATI DEI RISCALDATORI ELETTRICI LOCALI UGELLO Parametro Sim- bolo Valore Unità Parametro Unità Rendimento termico nominale Modalità di impostazione temperatura, solo per riscaldatori elettrici ad accumulazione (sceglierne uno) Rendimento termico nominale Pnom 2 kW Regolazione manuale del calore accumulato dal termostato integrato [no] Rendimento termico minimo (dichiarato) Pmin 1 kW Regolazione manuale del calore accumulato secondo la temperatura della stanza e/o secondo la temperatura esterna [no] Rendimento ter- mico permanente massimo Pmax 2 kW Regolazione elettronica del calore accumulato secondo la temperatura della stanza e/o secondo la temperatura esterna [no] Consumo elettrico aggiuntivo Uscita calore tramite ventilatore [no] Al rendimento termi- co nominale elmax 2 kW Tipo di uscita del calore /regolazione della temperatura nella stanza (sceglierne uno) Al rendimento termi- co minimo elmin 1 kW Uscita mono grado del calore senza regolazione della temperatura nella stanza [no] Nel regime di stand-by elSB 0.001742 kW Due o più gradi impostati manualmente, senza regolazione della temperatura nella stanza [no] Con regolazione della temperatura nella stanza mediante il termostato meccanico [no] Con regolazione elettronica della temperatura nella stanza [no] Regolazione elettronica della t emperatura nella stanza mediante il timer giornaliero [no] Regolazione elettronica della temperatura nella stanza mediante il timer settimanale [sì] Altre possibilità di regolazione (possono essere scelte più opzioni) Regolazione della temperatura nella stanza con rilevamento presenza persone [no] Regolazione della temperatura nella stanza con [no] Con possibilità di regolazione a distanza [no] Con possibilità di accendimento adattabile [sì] Con limitazione dell’orario di esercizio [sì] Con sensore infrarosso [no] Dati di contatto: Jindrich Valenta - Concept Vysokomytska 1800 565 01 Chocen, CZECH REPUBLIC Nota: rispetto al valore dichiarato al rendimento nominale di riscaldamento dell’unità.

Condizioni di garanzia

CONDIZIONI DI GARANZIA

Garanzia Il produttore (eventualmente l’importatore) risponde della conformità del prodotto ai requisiti normativi previsti dalle rispettive norme tecniche. Il produttore garantisce inoltre che il prodotto ha le qualità riportate nei documenti che si riferiscono alla merce o che l’utente si aspetta di ricevere al riguardo della natura della merce, e che il prodotto stesso è adatto al fine indicato dal produttore. Il periodo di garanzia si stabilisce a 24 mesi dalla data di accettazione del prodotto da parte dell’utente. La garanzia non si riferisce all’usura del prodotto provocata dall’uso normale del prodotto stesso. Il diritto di sostituzione della merce per difetto sul prodotto non spetta all’utente se quest’ultimo era al corrente del rispettivo difetto prima di accettare la merce o se il difetto lo aveva causato lui stesso. La garanzia non si riferisce ai seguenti casi, quando (in particolare):

• non sono state rispettate le condizioni di installazione, funzionamento ed uso corretto del prodotto riportate nel manuale d’uso del prodotto stesso;

• il danneggiamento è di natura meccanica termica, chimica o elettrica, tipo cortocircuito, oppure è stato causato dalla sovratensione nella rete;

• il difetto è stato causato da un intervento inopportuno da parte di un terzo;

• il difetto è stato causato dalla furia degli elementi;

• il difetto è stato provocato dalla manutenzione insuciente e/o impropria, eseguita in contrasto con quanto riportato nel manuale d’uso, ivi compresi

• il cambio di colore e/o i gra sulle superfici di riscaldamento sono la conseguenza di uso normale;

• le alterazioni visive e funzionali dovute ai raggi di sole, alla radiazione termica e/o ai sedimenti;

• decorsa la vita utile di alcuni elementi del prodotto, per esempio degli accumulatori, delle lampadine etc. La garanzia non si riferisce agli adempimenti concessi gratuitamente insieme con il prodotto (omaggi, materiale pubblicitario etc.). Procedura di reclamo Il reclamo del prodotto deve essere fatto senza rinvii una volta accertato il difetto, comunque entro e non oltre la scadenza del periodo di garanzia. Il reclamo del prodotto va presentato presso il venditore del prodotto stesso, ovvero presso un centro autorizzato qualsiasi. La lista dei centri assistenza autorizzati fa parte della confezione del prodotto Prima di presentare il prodotto al reclamo, esso deve essere dovutamente pulito e pure imballato, qualora va spedito in un centro autorizzato onde evitare il suo danneggiamento. L’utente finale è tenuto a presentare il documento attestante l’acquisto del prodotto. Al prodotto deve essere allegata la lettera con la descrizione del difetto contestato e l’opzione per la gestione del reclamo. Gestione del reclamo Qualora si tratti di un difetto riparabile, l’utente ha diritto alla riparazione gratuita e tempestiva del prodotto. Se, considerata la natura del difetto, non si tratta di una pretesa inadeguata, l’utente può richiedere la fornitura di un prodotto privo dei difetti (la sostituzione), oppure se il difetto interessa solo un elemento concreto del prodotto, la sostituzione di tale elemento. Se però, considerata la natura del difetto, la pretesa della sostituzione risulta inadeguata in particolare se il difetto può essere eliminato in tempi previsti, l’utente ha diritto alla riparazione gratuita del prodotto.

Qualora però si tratti di un difetto irreparabile o di una sua parte e la sostituzione non è praticabile, per esempio per motivi di vendita completa del rispettivo prodotto, l’utente ha diritto di restituire il prodotto (recedere dal contratto). Il diritto alla fornitura del prodotto nuovo (alla sostituzione), oppure al cambio di un elemento del prodotto ha l’utente anche nel caso di un difetto riparabile, se limitato nell’uso normale del prodotto per la presenza ripetuta del danno o per il numero maggiore dei danni. In tal caso l’utente ha diritto alla restituzione del prodotto (recesso dal contratto). Se non viene eettuata la restituzione del prodotto (recessione dal contratto) oppure se l’utente non rivendica il diritto alla fornitura del prodotto nuovo (sostituzione), alla sostituzione di un elemento del prodotto oppure alla riparazione del prodotto stesso, può richiedere uno sconto adeguato. L’utente ha diritto ad uno sconto adeguato anche qualora non gli possa essere fornito un prodotto nuovo, privo dei difetti, sostituito un elemento del prodotto oppure eettuata la riparazione del prodotto stesso, nonché qualora non possa essere posto il rimedio entro un periodo adeguato oppure il provvedimento al rimedio comporti dei grossi problemi all’utente stesso. Il venditore, il centro di assistenza autorizzato oppure un operatore incaricato da questi decid ono sulla contestazione immediatamente, nei casi complicati entro tre giorni lavorativi. In quel tempo non viene calcolato il periodo necessario per una valutazione peritale del difetto. La contestazione del difetto e l’eliminazione dello dal giorno di presentazione del reclamo, salve le pattuizioni diverse fatte tra il centro di assistenza autorizzato e l’utente. Alla restituzione del prodotto (recessione dal contratto) l’utente è tenuto a restituire pure tutti gli accessori e tutti i documenti forniti insieme con il prodotto. L’utente non ha diritto a ricevere indietro i pezzi e gli elementi difettosi del prodotto sostituiti nell’ambito della riparazione. Ogni altro diritto dell’utente relativo all’acquisto del prodotto non viene meno con l’applicazione delle condizioni di garanzia. Nota: La contestazione del prodotto danneggiato durante il trasporto è regolata dall’ordinamento contestazioni del trasportatore. Produttore: Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Repubblica Ceca C.F. 13216660 tel.: + 420.465.471.400, fax: [phone]. email: [e-mail] www: www.my-concept.com Dettagli sul prodotto Modello: Numero di matricola: Data di vendita: Timbro e firma del produttore:122 123 KS4000/KS4010 KS4000/KS4010
