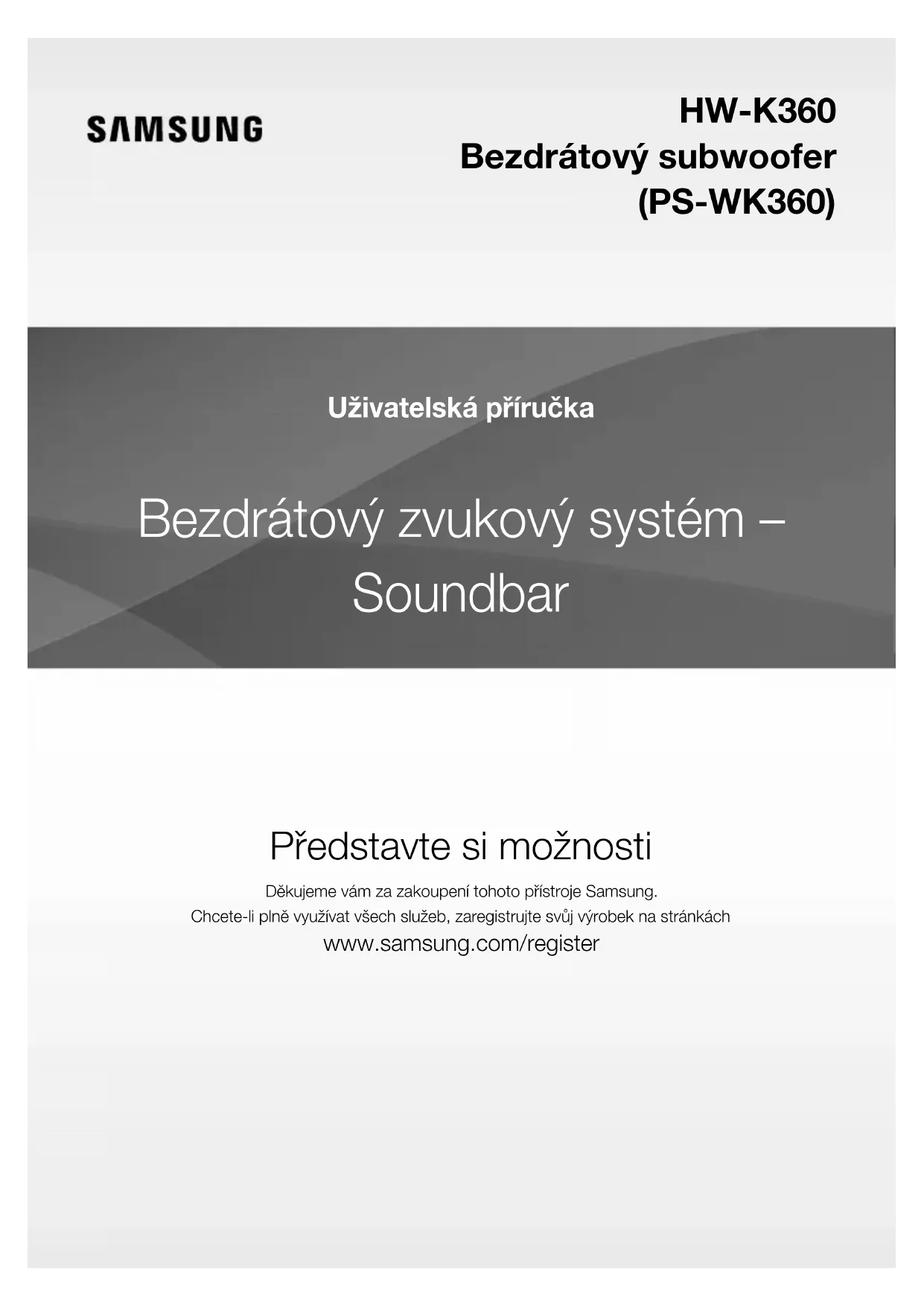

NÁVOD K OBSLUZE HWK360 SAMSUNG

www.samsung.com/bg/support ROMANIA *8000 (apel in retea) 08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT www.samsung.com/ro/support CYPRUS 8009 4000 only from landline, toll free www.samsung.com/gr/support GREECE 80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support ESTONIA 800-7267 www.samsung.com/ee/supportBezdrátový zvukový systém – Soundbar Představte si možnosti Děkujeme vám za zakoupení tohoto přístroje Samsung.Chcete-li plně využívat všech služeb, zaregistrujte svůj výrobek na stránkách www.samsung.com/register Uživatelská příručka HW-K360 Bezdrátový subwoofer (PS-WK360)2

FUNKCE Aplikace Samsung Remote Ovládání přístroje Soundbar máte s chytrým zařízením se systémem Android a aplikací Samsung Audio Remote jako na dlani. Tato praktická aplikace umožňuje ovládání základních funkcí přístroje Soundbar jako je napájení, hlasitost a ovládání médií. Umožňuje také ovládat funkce přizpůsobení, jako je ekvalizér. Rozšíření prostorového zvuku Funkce Rozšíření prostorového zvuku přidává poslechu dojem hloubky a prostoru. TV SoundConnect Funkce TV SoundConnect umožňuje poslech zvuku z televizoru prostřednictvím přístroje Soundbar připojeného přes Bluetooth. Spojení mezi přístrojem Soundbar a televizorem lze snadno navázat bez použití nepohodlných kabelů, takže lépe vynikne štíhlý a elegantní design obou systémů a váš obývací pokoj bude vyhlížet úhledně. Přístroj Soundbar a televizor lze snadno ovládat jediným dálkovým ovládáním. Podpora výstupního portu USB Funkce výstupního portu USB přístroje Soundbar umožňuje připojit externí paměťová zařízení s rozhraním USB a přehrávat z nich hudbu. Podporovány jsou přehrávače MP3, USB flash disky a další zařízení. Funkce Bluetooth Můžete využít připojení zařízení Bluetooth k přístroji Soundbar a užít si hudbu bezdrátově, s kvalitním stereo zvukem! LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved.CZ

BEZPEČNOSTNÍ UPOZORNĚNÍ

V ZÁJMU OMEZENÍ RIZIKA ÚRAZU ELEKTRICKÝM PROUDEM NESNÍMEJTE KRYT (NEBO ZADNÍ STĚNU).PŘÍSTROJ NEOBSAHUJE DÍLY, KTERÉ BY UŽIVATEL MOHL OPRAVIT. OPRAVY PŘENECHEJTE KVALIFIKOVANÉMU SERVISNÍMU PERSONÁLU. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný.Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností. VAROVÁNÍ: V zájmu snížení nebezpečí požáru nebo úrazu elektrickým proudem nevystavujte tento přístroj dešti nebo vlhkosti.VÝSTRAHA: V ZÁJMU OMEZENÍ RIZIKA ÚRAZU ELEKTRICKÝM PROUDEM ZAPOJTE NAPÁJECÍ VIDLICI DO ZÁSUVKY AŽ NA DORAZ A OTOČENOU NA SPRÁVNOU STRANU.

• Tento přístroj by měl být vždy připojen k zásuvce střídavého proudu s ochranným uzemněním.

• Pro odpojení přístroje od hlavního vedení musí být zástrčka vytažena ze síťové zásuvky, proto by měla být síťová zásuvka hlavního vedení snadno dostupná.VÝSTRAHA
• Nevystavujte tento přístroj kapajícím nebo stříkajícím kapalinám. Nepokládejte na přístroj předměty obsahující kapaliny, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zástrčku ze zásuvky. Proto musí být napájecí zástrčka vždy snadno přístupná.4

UPOZORNĚNÍ: NEPOLYKEJTE BATERII. HROZÍ POLEPTÁNÍ. Dálkový ovladač dodaný s tímto přístrojem obsahuje knoflíkovou baterii. Pokud je knoflíková baterie spolknuta, může již za 2 hodiny dojít k vážnému poleptání vnitřností a smrti. Uchovávejte nové a použité baterie mimo dosah dětí. Pokud nelze prostor pro baterii řádně uzavřít, přestaňte dálkovém ovládání používat a uložte je mimo dosah dětí. Pokud máte podezření, že baterie byla spolknuta nebo se dostala do jakékoliv jiné části těla, okamžitě vyhledejte lékařskou pomoc.

BEZPEČNOSTNÍ OPATŘENÍ

Ujistěte se, že zásuvky střídavého proudu ve vašem domě odpovídají údajům na identifikačním štítku umístěném na spodní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání (7–10 cm). Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky. 99.1mm 99.1mm

99.1mm Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Neodhazujte použitou baterii do běžného domovního odpadu. Nevystavujte baterii nadměrnému teplu, přímému slunečnímu světlu ani ohni. Nezkratujte, nerozebírejte ani nepřehřívejte baterii. V případě nesprávné výměny baterie hrozí nebezpečí výbuchu. Nahrazujte pouze shodným nebo ekvivalentním typem.CZ

32 DODATEK 32 TECHNICKÉ ÚDAJE ● Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje. ● Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku).(b) předáte přístroj k opravě do servisního střediska a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku). ● Výše režijního poplatku vám bude sdělena před návštěvou technika u vás.6

OBSAH BALENÍ NEŽ SE PUSTÍTE DO ČTENÍ TÉTO PŘÍRUČKY Před čtením této uživatelské příručky se seznamte s následujícími informacemi. + Ikony použité v této příručce Ikona Typ obsahu Definice Upozornění Označuje situaci, kdy určitá funkce není k dispozici nebo může dojít ke ztrátě nastavení. Poznámka Označuje tipy nebo pokyny, které usnadní používání funkcí. Zkontrolujte, zda jste obdrželi následující příslušenství. Dálkové ovládání / lithiová baterie (3 V: CR2032) Napájecí kabel: 2 ks Napájecí adaptér: 2 ks Optický kabel Instalační šablona Podložka: 2 ks Šroub: 2 ks Levý nástěnný držák Pravý nástěnný držák ● Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím. ● Kabel adaptéru Micro USB do USB se prodává samostatně. Chcete-li si jej zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.CZ

(Hlasitost) Nastavení hlasitosti. Na předním panelu se zobrazí číselná hodnota hlasitosti. 2 Tlačítko (Zdroj) Výběr vstupu D.IN, AUX, BT, TV nebo USB. ● Když je přístroj zapnutý, při stisku tlačítka (Zdroj) na alespoň 3 sekundy začne toto tlačítko fungovat jako tlačítko (Ztlumení). Chcete-li vypnout funkci tlačítka (Ztlumení), opět stiskněte tlačítko (Zdroj) na alespoň 3 sekundy. 3 Tlačítko (Napájení) Zapíná a vypíná napájení.

Pravá strana Displej Zobrazení aktuálního režimu.

Snímač Dálkového Ovládání ● Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund. ● Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách. ● Chcete-li slyšet zvuk pouze z přístroje Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.8 POPISY SPODNÍ PANEL DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX INDC 19VDC 19VDIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX IN DC 19V (vstup napájení) Připojte konektor napájecího adaptéru do zásuvky pro napájení na přístroji a poté připojte zástrčku napájecího adaptéru do zásuvky. ANALOGOVÝ VSTUP Slouží k připojení analogového výstupu externího zařízení. ŠTÍTEK (port micro USB) V případě připojení paměťového zařízení Micro USB nebo kabelu USB (není součástí balení) můžete přehrávat hudbu z paměťového zařízení USB. Podrobnosti naleznete v technických údajích kabelu USB na straně 24.

DIGITÁLNÍ VSTUP ZVUKU

(OPTICKÝ) Slouží k připojení digitálního (optického) výstupu externího zařízení. ● Při odpojování napájecího kabelu adaptéru ze zásuvky jej držte za koncovku. Netahejte za kabel. ● Nepřipojujte tento přístroj a další komponenty do zásuvky elektrorozvodné sítě, dokud nejsou propojeny všechny signálové kabely. ● Napájecí adaptér musí být položen na stole nebo podlaze. Pokud napájecí adaptér umístíte tak, že bude viset na kabelu se vstupem pro střídavý proud směrem nahoru, hrozí vniknutí vody nebo jiných látek do adaptéru a jeho poškození.CZ

Opakování Stiskněte pro nastavení funkce opakování během přehrávání hudby ze zařízení USB. OFF - REPEAT : Zrušení opakovaného přehrávání. TRACK - REPEAT : Opakované přehrávání jedné stopy. ALL - REPEAT : Opakované přehrávání všech stop. RANDOM - REPEAT : Opakované přehrávání stop v náhodném pořadí. (Stopy, které již byly přehrány, mohou být přehrány znovu.) Ztlumení Stiskem tlačítka lze hlasitost snížit na 0. Dalším stiskem tlačítka obnovíte původní hlasitost zvuku. ZDROJ Výběr zdroje připojeného k přístroji Soundbar. Přeskočení vpřed Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka ] vyberete následující soubor. Zapnutí přes Bluetooth Funkci zapnutí přes Bluetooth zapnete a vypnete stiskem tlačítka Bluetooth POWER na dálkovém ovládání. Další informace naleznete na stranách 22 a 28. SOUND (ZVUK) Funkce prostorového zvuku přidává zvuku dojem hloubky a prostoru. Opakovaným stiskem tlačítka SOUND ZVUK procházíte nastaveními prostorového zvuku: PROSTOROVÝ ZVUK ZAPNUT, PROSTOROVÝ ZVUK VYPNUT ZVUKOVÉ EFEKTY V závislosti na vybraném obsahu si můžete vybrat ze 6 režimů zvuku: STANDARD (původní zvuk), HUDBA, ČISTÝ HLAS, SPORT, FILM a NOČNÍ REŽIM. Pro poslech původního zvuku vyberte režim STANDARD. Stiskem a přidržením tlačítka

• Automatické propojení zapnutí Synchronizuje zapnutí přístroje Soundbar s připojeným zdrojem prostřednictvím optického spojení, takže se automaticky zapne při zapnutí televizoru. (Viz strana 20)

• Tato funkce je k dispozici pouze v režimu D.IN. ● Soundbar je název produktu společnosti Samsung. ● Ovládejte televizor dálkovým ovládáním televizoru.10 POPISY Hlasitost Nastavení úrovně hlasitosti přístroje. Napájení Zapnutí a vypnutí přístroje Soundbar.

Poté pomocí tlačítek

nastavte hlasitost výšek nebo basů v rozmezí -6 až +6. Hlasitost subwooferu lze nastavit v rozmezí -12, -6 až +6. Stiskem a přidržením tlačítka OVLÁDÁNÍ ZVUKU po dobu asi 5 sekund spustíte nastavení zvuku pro jednotlivá frekvenční pásma. Lze vybrat pásma 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a každé z pásem lze nastavit v rozsahu -6 až +6.

• Chcete-li nastavit hlasitost subwooferu pomocí mobilní aplikace Samsung Audio Remote, stiskněte tlačítko WOOFER a poté během 3 sekund stiskněte tlačítka

, ] pro snížení nebo zvýšení hlasitosti subwooferu. Je-li přístroj Soundbar připojen k digitálnímu televizoru a obraz není synchronizován se zvukem, lze synchronizaci provést výběrem režimu SYNCHRONIZACE ZVUKU pomocí stisku tlačítka OVLÁDÁNÍ ZVUKU. Délku zpoždění zvuku lze nastavit v rozmezí od 0 ms do 300 ms pomocí tlačítek

Funkce synchronizace zvuku není dostupná v režimech USB, TV a Bluetooth. Chcete-li aktivovat zadní reproduktory, vyberte v nabídce Ovládání zvuku položku ZADNÍ REPRODUKTOR a pomocí tlačítek

vyberte zapnutí nebo vypnutí. Chcete-li ovládat hlasitost zadních reproduktorů, vyberte v nabídce Ovládání zvuku položku HLASITOST ZADNÍCH REPRODUKTORŮ a pomocí tlačítek

nastavte hlasitost zadních reproduktorů v rozsahu -6 až +6..

• Režimy ZADNÍ REPRODUKTOR a HLASITOST ZADNÍCH REPRODUKTORŮ jsou dostupné pouze s připojeným zařízením SWA-8000S (prodává se samostatně). Přehrávání a pozastavení Stiskem tlačítka

dočasně pozastavíte přehrávání souboru. Dalším stiskem tlačítka

spustíte přehrávání vybraného souboru. Přeskočení zpět Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka

vyberete předchozí soubor.CZ

INSTALACE + Ovládání přístroje Soundbar pomocí dálkového ovládání televizoru

1. Když je přístroj Soundbar zapnutý, stiskněte a přidržte tlačítko SOUND (ZVUK) na alespoň 5 sekund.

2. Na displeji přístroje Soundbar se zobrazí text „ON - TV REMOTE“ (Dálkové ovládání televizoru zapnuto).

3. V nabídce televizoru přepněte z reproduktoru televizoru na externí reproduktor.

● Uspořádání nabídky televizoru závisí na výrobci a modelu. Další informace naleznete v uživatelské příručce k televizoru. ● K ovládání přístroje Soundbar jsou dostupná pouze tlačítka zvýšení a snížení hlasitosti a ztlumení zvuku. ● Tato funkce není dostupná, když je přístroj Soundbar v režimu TV SoundConnect. ● Výrobci podporující tuto funkci: - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Dálková ovládání televizoru od některých výrobců nemusí tuto funkci podporovat. ● Chcete-li funkci vypnout, stiskněte na 5 sekund tlačítko SOUND (ZVUK). Na displeji zařízení Soundbar se zobrazí zpráva „OFF - TV REMOTE“. VLOŽENÍ BATERIE DO DÁLKOVÉHO OVLÁDÁNÍ

1. Pomocí mince otočte krytem

baterií dálkového ovládání proti směru hodinových ručiček jako na ilustraci výše.

2. Vložte 3V lithiovou baterii. Baterii

vkládejte kladným (+) pólem nahoru. Vložte zpět kryt baterie a zarovnejte značky „●“ vedle sebe jako na ilustraci výše.

3. Pomocí mince otočte

krytem baterií dálkového ovládání po směru hodinových ručiček na doraz, čímž jej zajistíte na místě.12 INSTALACE

INSTALACE PŘÍSTROJE SOUNDBAR

INSTALACE NÁSTĚNNÉHO DRŽÁKU + Upozornění týkající se instalace ● Instalujte pouze na svislé stěny. ● Neinstalujte přístroj v místech, kde panuje vysoká teplota nebo vlhkost, nebo na stěnu, která neunese hmotnost přístroje. ● Zkontrolujte nosnost stěny. Pokud není stěna dostatečně silná, aby přístroj unesla, zesilte stěnu nebo přístroj nainstalujte na jinou stěnu s vhodnou nosností. ● Zakupte a použijte vhodné upevňovací šrouby nebo ukotvení odpovídající typu stěny (sádrokarton, plechové panely, dřevo atd.). Je-li to možné, upevněte nosné šrouby do nosníku stěny. ● Zakupte šrouby pro upevnění na stěnu vhodné pro typ a tloušťku stěny, na niž bude upevněn přístroj Soundbar. - Průměr: M5 - Délka: doporučená délka alespoň 35 mm. ● Před instalací přístroje na stěnu k němu připojte kabely z externích zařízení. ● Před instalací se ujistěte, že přístroj je vypnutý a odpojený od napájení. V opačném případě hrozí úraz elektrickým proudem. Alespoň 5 cm

1. Přiložte instalační šablonu ke stěně.

• Instalační šablona musí být umístěna vodorovně.

• Je-li televizor namontován na stěně, nainstalujte přístroj Soundbar alespoň 5 cm pod televizor.CZ

INSTALACE Středová čára

2. Zarovnejte středovou čáru instalační šablony se středem televizoru (při montáži přístroje Soundbar pod televizor) a

poté připevněte instalační šablonu na stěnu lepicí páskou. ● Pokud neinstalujete přístroj Soundbar pod televizor, umístěte středovou čáru do středu místa instalace.

3. Vložte hrot tužky do otvorů označených B na obou stranách šablony a vyznačte tak na stěně místa pro otvory na

přídržné šrouby. Poté instalační šablonu sejměte.

4. Pomocí vhodného vrtáku vyvrtejte do stěny otvory v místě každé značky.

● Pokud otvory neodpovídají umístění nosníků stěny, vložte do otvorů nejprve hmoždinky a teprve poté přídržné šrouby. Při použití hmoždinek zvolte velikost otvorů s ohledem na velikost hmoždinek.14 INSTALACE

5. Vložte do každé podložky šroub (není součástí dodávky) a pevně jej zašroubujte do otvoru.

6. Pomocí dvou šroubů (M4 x L14) upevněte levý a pravý nástěnný držák ke spodní straně přístroje Soundbar.

Zarovnejte výstupky na přístroji Soundbar s otvory na držácích. Zadní strana přístroje Soundbar Pravá strana přístroje Soundbar ● Při montáži se ujistěte, že svislé části nástěnných držáků jsou umístěny za zadní stranou přístroje Soundbar. Postupujte podle výše uvedené ilustrace. Nástěnný držák levý Nástěnný držák pravý ● Tvary držáků napravo a nalevo se liší. Ujistěte se, že je umisťujete správně.CZ

7. Sestavu přístroje Soundbar a připevněného nástěnného držáku zavěste za nástěnný držák na podložky na

stěně. ● Mírně nakloňte přístroj Soundbar tak, aby obě podložky zapadly do otvorů nástěnného držáku. Zatlačením na přístroj Soundbar ve směru šipky zajistěte jeho pevné usazení na obou stranách.16 INSTALACE SEJMUTÍ PŘÍSTROJE SOUNDBAR ZE STĚNY

1. Chcete-li sejmout přístroj Soundbar z nástěnného držáku, zatlačte na něj ve směru šipky, mírně jej nakloňte nahoru

a poté jej odtáhněte od stěny podle ilustrace. ● Nezavěšujte na nainstalovaný přístroj žádné předměty a zabraňte úderům do přístroje nebo jeho shození. ● Přístroj bezpečně upevněte na stěnu, aby neodpadl. V případě pádu přístroje hrozí úraz nebo poškození přístroje. ● Když je přístroj namontován na stěnu, dávejte pozor, aby děti netahaly za spojovací kabely, jinak by mohl spadnout. ● Je-li televizor zavěšen na stěně, za účelem dosažení optimální výkonnosti instalace na nástěnný držák instalujte reproduktorový systém alespoň 5 cm pod televizor. ● Pokud nemontujete přístroj na stěnu, nainstalujte jej kvůli vlastní bezpečnosti na bezpečnou a rovnou plochu, kde nebude hrozit riziko pádu.CZ

PŘIPOJENÍ ● Nepřipojujte napájecí kabel tohoto přístroje ani televizoru do elektrické zásuvky, dokud nejsou dokončena připojení mezi zařízeními. ● Před přemisťováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel.

Připojovací ID subwooferu je přednastaveno při výrobě a přístroj a subwoofer by se při zapnutí měly automaticky spojit (bezdrátově). Když je subwoofer připojen, modrá kontrolka spojení na subwooferu přestane blikat a začne trvale svítit. Režimy kontrolky jsou popsány níže: Modrá Automatické spojení je navázáno. Blikající modrá kontrolka Automatické spojení není dosud navázáno. Modrá kontrolka nesvítía. Je napájecí kabel zapojen do zásuvky? Pokud ne, zapojte zástrčku napájecího kabelu do zásuvky.b. Je-li napájecí kabel správně zapojen, zkontrolujte přístroj. Je-li přístroj vypnutý (v pohotovostním režimu), bude subwoofer také v pohotovostním režimu a modrá kontrolka nebude svítit.

MANUÁLNÍ PŘIPOJENÍ K SUBWOOFERU

Pokud kontrolka na zadní straně subwooferu nesvítí modře, subwoofer není připojen. Pokud k tomu dojde, připojte subwoofer manuálně podle následujících pokynů. ● Důležité: Než začnete, vložte do dálkového ovládání baterii. Pokyny jsou uvedeny na straně 11.

1. Připojte napájecí kabely přístroje a subwooferu k zásuvce střídavého proudu na stěně.

2. Malým špičatým předmětem stiskněte tlačítko ID SET na zadní straně subwooferu na 5 sekund.

• Indikátor spojení (modrá kontrolka) na subwooferu rychle bliká.

3. S vypnutým přístrojem stiskněte a přidržte tlačítko na dálkovém ovládání alespoň 5 sekund.

4. Na displeji přístroje se na okamžik zobrazí text „ID SET“ (Identifikátor nastaven).

5. Když kontrolka na subwooferu bliká modře, zapněte přístroj stiskem tlačítka na dálkovém ovládání nebo na pravé straně

6. Po dokončení automatického připojení přestane kontrolka na zadní straně subwooferu blikat a začne trvale svítit.

• Přístroj a subwoofer by teď měly být propojeny.• Indikátor spojení (modrá kontrolka) na subwooferu by měl trvale svítit.
• Pokud indikátor spojení nesvítí modře, postup propojení se nezdařil. Vypněte přístroj a začněte znovu od kroku 2.

• Výběrem zvukového efektu můžete získat lepší zvuk bezdrátového subwooferu. (Viz strana 9) CONNECTIONS18 PŘIPOJENÍ ● Před přemisťováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel. ● Je-li v blízkosti přístroje Soundbar použito zařízení, které pracuje na téže frekvenci 2,4 GHz, může v důsledku rušení dojít k výpadkům zvuku. ● Přenosová vzdálenost bezdrátového signálu z přístroje do subwooferu je asi 5 m, ale může se lišit podle provozního prostředí. Pokud je mezi přístrojem a bezdrátovým subwooferem železobetonová nebo kovová stěna, nemusí systém vůbec fungovat, protože radiové vlny nepronikají kovem. ● Pokud přístroj nenaváže bezdrátové připojení, zkuste spojení přístroje a bezdrátového subwooferu obnovit provedením kroků 1–6 popsaných na předchozí stránce. ● Anténa bezdrátového příjmu je zabudována do bezdrátového subwooferu. Udržujte přístroj z dosahu vody a vlhkosti. ● Pro optimální poslech se ujistěte, že se v okolí bezdrátového subwooferu nenacházejí žádné překážky. Zažijte skutečný prostorový zvuk bez drátů díky připojení bezdrátové sady zadních reproduktorů Samsung (SWA-8000S) k přístroji Soundbar. (Prodává se samostatně)

PROPOJENÍ SUBWOOFERU A

ZAŘÍZENÍ SWA-8000S (PRODÁVÁ SE SAMOSTATNĚ) MANUÁLNÍ PROPOJENÍ SUBWOOFERU A ZAŘÍZENÍ SWA- 8000S Pokud modré kontrolky nepřestanou blikat pro zapnutí přístroje, subwooferu a zařízení SWA-8000S, obnovte identifikátor pro propojení následujícím postupem.

1. Připojte napájecí kabely přístroje, subwooferu a zařízení SWA-8000S k zásuvce střídavého proudu na stěně.

2. Malým špičatým předmětem stiskněte na 5 sekund tlačítko ID SET na zadní straně subwooferu a zařízení SWA-

• Indikátory spojení (modré kontrolky) na subwooferu a zařízení SWA-8000S rychle blikají.

3. S vypnutým přístrojem stiskněte a přidržte tlačítko na dálkovém ovládání alespoň 5 sekund.

4. Na displeji přístroje se na okamžik zobrazí text „ID SET“ (Identifikátor nastaven).

5. Když kontrolky na subwooferu a zařízení SWA-8000S blikají modře, zapněte přístroj stiskem tlačítka na dálkovém

ovládání nebo na pravé straně přístroje.CZ

6. Po dokončení automatického připojení přestanou kontrolky na subwooferu a zařízení SWA-8000S blikat a začnou trvale

• Přístroj, subwoofer a zařízení SWA-8000S by nyní měly být propojeny.

• Indikátory spojení (modré kontrolky) na subwooferu a zařízení SWA-8000S by měly trvale svítit.

• Pokud indikátory spojení nesvítí trvale modře, postup propojení se nezdařil. Vypněte přístroj a začněte znovu od kroku 2.

• Výběrem zvukového efektu můžete získat lepší zvuk bezdrátového subwooferu. (Viz strana 9) PŘIPOJENÍ PROSTOROVÝCH REPRODUKTORŮ (PRODÁVAJÍ SE SAMOSTATNĚ)

Prostorový reproduktor (levý) Prostorový reproduktor (pravý) Bezdrátový přijímací modul ● Umístěte tyto reproduktory po stranách poslechové pozice. Pokud nemáte dost místa, umístěte je tak, aby byly proti sobě. Umístěte je cca 60 až 90 cm nad polohu uší tak, aby byly natočeny mírně dolů. ● Prostorové reproduktory musí být připojeny k bezdrátovému přijímacímu modulu. ● Každý reproduktor je barevně označen na zadní nebo spodní straně. Každý kabel má u konce jednobarevné označení. Zapojte kabely do reproduktorů tak, aby označení kabelů barevně odpovídalo označení reproduktorů.20 PŘIPOJENÍ

PŘIPOJENÍ K TELEVIZORU

● Důležité: Než začnete, vložte do dálkového ovládání baterii. Pokyny jsou uvedeny na straně 11. PŘIPOJENÍ K TELEVIZORU POMOCÍ DIGITÁLNÍHO

1. Připojte konektor DIGITAL AUDIO IN (OPTICAL) na přístroji Soundbar ke konektoru OPTICKÉHO VÝSTUPU na

televizoru pomocí digitálního optického kabelu.

2. Stiskem tlačítka (Zdroj) na pravé straně přístroje Soundbar nebo tlačítka ZDROJ na dálkovém ovládání

vyberte režim D.IN. + Automatické propojení zapnutí Je-li přístroj připojen k televizoru digitálním optickým kabelem, aktivací funkce automatického zapnutí zajistíte, že přístroj Soundbar se automaticky zapne při zapnutí televizoru.

1. Připojte přístroj Soundbar k televizoru pomocí digitálního optického kabelu.

2. Stiskem tlačítka (Zdroj) na pravé straně přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte režim

3. Stiskem a přidržením tlačítka na dálkovém ovládání na alespoň 5 sekund zapnete nebo vypnete funkci

automatického propojení zapnutí. ● U některých připojených zařízení nemusí funkce automatického propojení zapnutí fungovat. ● Tato funkce je k dispozici pouze v režimu D.IN.CZ

PŘIPOJENÍ TV SOUNDCONNECT Při připojení k televizoru Samsung s podporou funkce TV SoundConnect lze poslouchat zvuk televize z přístroje Soundbar. Připojení

1. Zapněte televizor a přístroj Soundbar.

2. Stiskem tlačítka (Zdroj) na pravé straně přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte režim

3. Na televizoru se zobrazí zpráva s dotazem, zda povolit funkci TV SoundConnect.

4. Výběrem položky <Yes> (Ano) pomocí dálkového ovládání televizoru dokončete připojení televizoru k přístroji

Soundbar. ● Při přepnutí přístroje Soundbar z režimu TV do jiného režimu se funkce TV SoundConnect automaticky ukončí. ● Chcete-li připojit přístroj Soundbar k jinému televizoru, je třeba nejprve ukončit stávající připojení. ● Chcete-li ukončit stávající spojení, stiskněte a přidržte tlačítko

na dálkovém ovládání na alespoň 5 sekund nebo přepněte na jiný režim. Chcete-li připojit přístroj k jinému televizoru, proveďte kroky 1 až 4 uvedené na předchozí stránce. ● Funkci TV SoundConnect (SoundShare) podporují některé televizory Samsung uvedené na trh po roce 2012. Než začnete, zkontrolujte, zda televizor podporuje funkci TV SoundConnect (SoundShare). (Další informace naleznete v uživatelské příručce k televizoru.) ● Pokud máte televizor Samsung uvedený na trh před rokem 2014, zkontrolujte nabídku nastavení SoundShare. ● Pokud vzdálenost mezi televizorem a přístrojem Soundbar překročí 5 m, může být spojení nestabilní nebo zvuk přerušovaný. Pokud k tomu dojde, přemístěte televizor nebo přístroj Soundbar tak, aby se nacházely v provozním dosahu, a poté znovu navažte spojení TV SoundConnect. ● Provozní dosah funkce TV SoundConnect: - Doporučený dosah pro párování: nejvýše 2 m. - Doporučený provozní dosah: nejvýše 5 m. ● Tlačítka Přehrávání/Pozastavení, Následující a Předchozí na přístroji Soundbar nebo dálkovém ovladači přístroje Soundbar neovládají televizor.22 PŘIPOJENÍ + Použití funkce zapnutí přes Bluetooth Funkce zapnutí přes Bluetooth je dostupná po úspěšném připojení přístroje Soundbar k televizoru s podporou Bluetooth pomocí funkce TV SoundConnect. Když je funkce zapnutí přes Bluetooth aktivní, dojde při zapnutí či vypnutí připojeného televizoru také k zapnutí či vypnutí přístroje Soundbar.

1. Připojte televizor k přístroji Soundbar pomocí funkce TV SoundConnect.

2. Stiskněte tlačítko Bluetooth POWER na dálkovém ovládání přístroje Soundbar. Na displeji přístroje Soundbar se

zobrazí text „ON - BLUETOOTH POWER“ (Zapnutí přes Bluetooth aktivní).

• ON - BLUETOOTH POWER : Přístroj Soundbar se zapne, respektive vypne při zapnutí či vypnutí televizoru.

• OFF - BLUETOOTH POWER : Přístroj Soundbar se pouze vypne při vypnutí televizoru. ● Tuto funkci podporují některé televizory Samsung uvedené na trh od roku 2013.CZ

Tento přístroj je vybaven jedním konektorem pro digitální optický vstup a jedním konektorem pro analogový zvukový vstup (pomocný vstup), takže jej lze připojit k externím zařízením dvěma způsoby.

DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTAUX INAUX OUTPřehrávač BD/DVD / set-top box / herní konzoleZvukový kabel(není součástí dodávky)Optický kabel + Kabel pro pomocný vstup

1. Připojte konektor vstupu AUX IN (Zvuk) na hlavním přístroji ke konektoru VÝSTUPU ZVUKU na zdrojovém zařízení

pomocí zvukového kabelu.

2. Stiskem tlačítka (Zdroj) na pravé straně přístroje Soundbar nebo tlačítka SOURCE na dálkovém ovládání

vyberte režim AUX. + Optický kabel

1. Připojte konektor vstupu DIGITAL AUDIO IN (Zvuk) na přístroji ke konektoru VÝSTUPU ZVUKU na zdrojovém

zařízení pomocí digitálního optického kabelu.

2. Stiskem tlačítka (Zdroj) na pravé straně přístroje Soundbar nebo tlačítka SOURCE na dálkovém ovládání

vyberte režim D.IN.24 PŘIPOJENÍ USB Skrze přístroj Soundbar lze přehrávat hudební soubory umístěné na paměťových zařízeních USB. DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX INDC 19V

standardní zásuvkou 2.0 USB (typ A) na druhém konci s konektorem Micro USB zařízení Soundbar. ● Kabel adaptéru Micro USB do USB se prodává samostatně. Chcete-li si jej zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

2. Připojte zařízení USB k zásuvce adaptérového kabelu.

3. Stiskem tlačítka na pravé straně přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte režim USB.

4. Na displeji se zobrazí text USB.

• Připojení přístroje Soundbar k zařízení USB je dokončeno.

• Pokud po dobu 5 minut není připojeno žádné zařízení USB, přístroj Soundbar se automaticky vypne (funkce automatického vypnutí). + Před připojením zařízení USB Věnujte pozornost následujícím bodům: ● Pokud je název souboru na zařízení USB delší než 10 znaků, není na displeji přístroje Soundbar zobrazen. ● Tento přístroj nemusí být kompatibilní s některými typy paměťových zařízení s rozhraním USB. ● Přístroj Soundbar podporuje souborové systémy FAT16 a FAT32. - Souborový systém NTFS není podporován. ● Zařízení s rozhraním USB připojujte k portu USB na přístroji pomocí adaptérového kabelu se zástrčkou micro USB

2.0 a standardní zásuvkou USB 2.0. Předejdete tak případným potížím s kompatibilitou USB.

● Nepřipojujte k přístroji více paměťových zařízení současně pomocí multiformátové čtečky karet. V takovém případě není zaručena správná funkce. ● Digitální fotoaparáty komunikující protokolem PTP nejsou podporovány. ● Neodpojujte zařízení USB během přenosu souborů. ● Hudební soubory s ochranou DRM zakoupené z komerčních webových stránek nelze přehrát. ● Externí pevné disky nejsou podporovány. ● Mobilní telefony nejsou podporovány. Kabel adaptéru Micro USB do USB (není součástí balení)CZ

*.wav - 16KHz ~ 48KHz až 3000kb/s *.ogg OGG 1.1.0 16KHz ~ 48KHz 50kb/s~500kb/s *.flac FLAC 1.1.0, FLAC 1.2.1 16KHz ~ 96KHz až 3000kb/s ● Pokud je na USB zařízení mnoho složek a souborů, může chvíli trvat než přístroj Soundbar načte soubory a začne je přehrávat.26 FUNKCE

Stiskem tlačítka (Zdroj) na bočním panelu přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte požadovaný režim. Pravá strana přístroje Soundbar Režim vstupu Zobrazení Optický digitální vstup D.IN Externí vstup AUX Režim BLUETOOTH

Režim USB USB FUNKCE AUTOMATICKÉHO VYPNUTÍ. Přístroj se automaticky vypne v následujících situacích. ● Režimy D.IN / BT / TV / USB - Po dobu 5 minut není zjištěn zvukový signál. ● Režim AUX - Kabel pro pomocný vstup je odpojen po dobu 5 minut. - Po dobu 8 hodin není zjištěn stisk žádného tlačítka, když je kabel pro pomocný vstup připojen. Chcete-li zapnout nebo vypnout funkci automatického vypnutí, stiskněte a přidržte tlačítko

na 5 sekund. Na displeji se zobrazí text ON - AUTO POWER DOWN (Automatické vypnutí aktivní), respektive OFF - AUTO POWER DOWN (Automatické vypnutí neaktivní).CZ

FUNKCE BLUETOOTH Můžete využít připojení zařízení Bluetooth k přístroji Soundbar a užít si hudbu bezdrátově, s kvalitním stereo zvukem! PŘIPOJENÍ PŘÍSTROJE SOUNDBAR K ZAŘÍZENÍ BLUETOOTH Zkontrolujte, zda zařízení Bluetooth podporuje funkci stereo náhlavní soupravy podle standardu Bluetooth.Zařízení BluetoothPřipojení

1. Stiskem tlačítka (Zdroj) na bočním panelu přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte

• Na předním displeji přístroje Soundbar se zobrazí text BT READY (Bluetooth připraven).

2. Na zařízení Bluetooth, které chcete připojit, vyberte nabídku Bluetooth. (Podrobnosti naleznete v uživatelské

příručce zařízení Bluetooth.)3. Na zařízení Bluetooth vyberte nabídku stereo náhlavní soupravy.• Zobrazí se seznam vyhledaných zařízení.

4. Ze seznamu vyberte položku „[AV] Samsung Soundbar Kxxx K-Series“.

• Když je přístroj Soundbar připojen k zařízení Bluetooth, zobrazí se na předním displeji text [Název zařízení Bluetooth] BT.
• Název zařízení lze zobrazit pouze v angličtině. Není-li název v angličtině, zobrazí se znak „_“.

• Pokud se párování zařízení Bluetooth s přístrojem Soundbar nezdaří, odstraňte ze zařízení položku dříve nalezeného přístroje Soundbar a vyhledejte přístroj Soundbar znovu.5. Spusťte přehrávání hudby na připojeném zařízení.• Můžete poslouchat hudbu hrající z připojeného zařízení Bluetooth přes přístroj Soundbar.
• V režimu BT nejsou funkce přehrávání, pozastavení, přechodu vpřed a přechodu zpět dostupné. Tyto funkce jsou dostupné v zařízeních Bluetooth podporujících AVRCP.28 FUNKCE ● Pokud se při připojování zařízení Bluetooth zobrazí výzva k zadání kódu, zadejte „0000“. ● V danou chvíli může být tento přístroj spárován pouze s jedním zařízením s technologií Bluetooth. ● Když je přístroj Soundbar vypnut, bude spojení Bluetooth přerušeno. ● Za následujících okolností nemusí přístroj Soundbar správně provést vyhledávání zařízení Bluetooth nebo připojení k němu: - Pokud je v okolí přístroje Soundbar silné elektrické pole. - Pokud je s přístrojem Soundbar spárováno více zařízení Bluetooth současně. - Pokud je zařízení Bluetooth vypnuté, příliš vzdálené nebo má poruchu. ● Zařízení jako mikrovlnné trouby, adaptéry bezdrátových místních sítí, zářivková svítidla a plynové trouby používají stejný frekvenční rozsah jako zařízení Bluetooth, což může způsobit elektromagnetické rušení. ● Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz). ● Připojujte pouze zařízení s technologií Bluetooth, která podporují funkci A2DP (AV). ● Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar. ● Pokud je přístroj Soundbar v režimu D.IN, AUX nebo USB a v seznamu zařízení Bluetooth je vybrána položka „[AV]samsung soundbar Kxxx K-ser“, přístroj se automaticky přepne do režimu BT. - Tato funkce je dostupná, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení v zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.) ● Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu BT READY (Bluetooth připraven). ● V režimu TV SoundConnect nelze přístroj Soundbar spárovat s dalším zařízením Bluetooth nebo jej k němu připojit. ZAPNUTÍ PŘES BLUETOOTH (BLUETOOTH POWER) Když je funkce zapnutí přes Bluetooth aktivní a přístroj Soundbar je vypnutý a dříve spárované zařízení Bluetooth se pokusí o spárování, přístroj Soundbar se automaticky zapne.

1. Když je přístroj Soundbar zapnutý, stiskněte tlačítko Bluetooth POWER na dálkovém ovládání.

2. Na displeji přístroje Soundbar se zobrazí text „ON - BLUETOOTH POWER“ (Zapnutí přes Bluetooth aktivní).

ODPOJENÍ ZAŘÍZENÍ BLUETOOTH OD PŘÍSTROJE SOUNDBAR ● Přístroj Soundbar bude odpojen. ● Když je přístroj Soundbar odpojen od zařízení Bluetooth, přístroj Soundbar zobrazí na předním displeji zprávu BT DISCONNECTED (Bluetooth odpojen). ODPOJENÍ PŘÍSTROJE SOUNDBAR OD ZAŘÍZENÍ BLUETOOTH Stiskem tlačítka ZDROJ na dálkovém ovládání nebo tlačítka (Zdroj) na postranním panelu přístroje přepněte z režimu BT do jiného režimu, nebo vypněte přístroj Soundbar. ● Připojené zařízení Bluetooth bude určitou dobu čekat na reakci přístroje Soundbar a poté ukončí spojení. (Čas odpojení se může lišit podle zařízení Bluetooth.)CZ

FUNKCE ● Pokud vzdálenost mezi přístrojem Soundbar a zařízením s technologií Bluetooth v režimu připojení Bluetooth přesáhne 5 m, dojde k výpadku připojení Bluetooth. ● Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne. + Informace o technologii Bluetooth Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno bezdrátově komunikovat na malé vzdálenosti. ● A Bluetooth device may cause noise or malfunction, depending on usage, if:Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci, například: - Když je část těla v kontaktu s přijímacím/vysílacím systémem zařízení s technologií Bluetooth nebo přístroje Soundbar. - Když je vystaveno překážkám, jako jsou stěny, rohy nebo kancelářské přepážky, které mohou způsobit rozdíly v šíření signálu. - Když je vystaveno elektrickému rušení generovanému zařízeními využívajícími stejné pásmo, jako jsou například zdravotnické přístroje, mikrovlnné trouby nebo bezdrátové místní sítě. ● Při párování přístroje Soundbar se zařízením s technologií Bluetooth mějte obě zařízení blízko sebe. ● Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí provozní dosah Bluetooth, dojde k výpadku spojení. ● V oblastech s nekvalitním příjmem nemusí připojení Bluetooth správně fungovat. ● Připojení Bluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud se zařízení Bluetooth ocitne mimo uvedený dosah. I když jsou zařízení v dosahu, vlivem překážek, jako jsou stěny nebo dveře, může dojít ke zhoršení kvality zvuku. ● Toto bezdrátové zařízení může při svém provozu způsobovat elektromagnetické rušení.

POUŽITÍ APLIKACE SAMSUNG AUDIO REMOTE

+ Instalace aplikace Samsung Audio Remote Chcete-li ovládat přístroj Soundbar pomocí chytrého zařízení a aplikace Samsung Audio Remote, stáhněte si aplikaci Samsung Audio Remote z obchodu Google Play. Vyhledejte v obchodě: Samsung Audio Remote + Spuštění aplikace Samsung Audio Remote Chcete-li spustit a použít aplikaci Samsung Audio Remote, klepněte na její ikonu v chytrém zařízení a poté postupujte podle pokynů aplikace. ● Aplikace Samsung Audio Remote podporuje pouze mobilní telefony a mobilní zařízení se systémem Android verze 3.0 nebo novější.30 FUNKCE AKTUALIZACE SOFTWARU DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX INDC 19V

(OPTICAL) USB (5V 0.5A) AUX IN Společnost Samsung může v budoucnu uvolnit aktualizace firmwaru pro přístroj Soundbar. Je-li k dispozici aktualizace, lze ji aplikovat připojením zařízení s rozhraním USB obsahujícího aktualizaci firmwaru k portu USB na přístroji Soundbar. Mějte na paměti, že v případě existence více aktualizačních souborů je nutné nahrávat je na zařízení USB postupně a aplikovat aktualizace firmwaru jednotlivě. Další informace o stažení aktualizačních souborů naleznete na webu Samsung.com nebo si je můžete vyžádat od střediska technické podpory Samsung. ● Tento přístroj je vybaven funkcí zdvojeného zavaděče. Pokud se aktualizace firmwaru nezdaří, lze ji opakovat. ● Připojte zařízení USB s aktualizací firmwaru k portu USB na přístroji. ● Aktualizace firmwaru nemusí proběhnout správně, pokud jsou na paměťovém zařízení USB uloženy zvukové soubory podporované přístrojem Soundbar. ● Během aktualizace nevypínejte napájení a neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se přístroj automaticky vypne. ● Po aktualizaci se všechna nastavení vrátí na výchozí hodnoty z výroby. Doporučujeme si nastavení poznamenat, abyste je po aktualizaci mohli snadno obnovit. Mějte na paměti, že aktualizace firmwaru resetuje také připojení subwooferu. Pokud není po aktualizaci automaticky navázáno spojení se subwooferem, přejděte na stranu <17>. Pokud se aktualizace firmwaru nezdaří, doporučujeme naformátovat zařízení USB na souborový systém FAT16 a opakovat pokus. ● Po dokončení aktualizace softwaru přístroje vypněte přístroj a poté stiskněte a přidržte tlačítko (

) na dálkovém ovládání alespoň na 5 sekund. Na displeji se zobrazí text „INIT“ a přístroj se vypne. Aktualizace je dokončena. ● Neformátujte zařízení USB na souborový systém NTFS. Přístroj Soundbar nepodporuje souborový systém NTFS. ● Zařízení USB některých výrobců nemusí být podporována.CZ

Než se obrátíte na servisní středisko, nahlédněte do této tabulky. Přístroj se nezapne.

• Je napájecí kabel zapojen do zásuvky? ¼ Zapojte zástrčku napájecího kabelu do zásuvky. Přístroj nereaguje na stisknutí tlačítka.

• Není ve vzduchu statická elektřina? ¼ Odpojte napájecí kabel a opět jej zapojte. Není slyšet zvuk.

• Je funkce ztlumení zvuku zapnutá?

• Není hlasitost nastavena na minimum? ¼ Stiskem tlačítka (Ztlumení) vypněte tuto funkci. ¼ Nastavte hlasitost. Dálkové ovládání nefunguje.

• Nejsou baterie vybité?

• Není vzdálenost mezi dálkovým ovládáním a přístrojem příliš velká? ¼ Vyměňte baterie za nové. ¼ Přesuňte se blíže k přístroji. Funkce TV SoundConnect (spárování televizoru) selhala.

• Podporuje televizor funkci TV SoundConnect?

• Je firmware televizoru aktualizován na nejnovější verzi?

• Došlo při připojování k chybám? ¼ Funkci TV SoundConnect podporují některé televizory Samsung uvedené na trh po roce 2012. Ověřte si, zda váš televizor podporuje funkci TV SoundConnect. ¼ Aktualizujte firmware televizoru na nejnovější verzi. ¼ Obraťte se na středisko telefonické péče o zákazníky společnosti Samsung. ¼ Stiskem a přidržením tlačítka

• Subwoofer možná není připojen k přístroji. ¼ Zkontrolujte napájecí kabel. Je-li napájecí kabel správně zapojen, zkontrolujte přístroj. Je-li přístroj vypnutý (v pohotovostním režimu), bude subwoofer také v pohotovostním režimu a modrá kontrolka nebude svítit. ¼ Pokuste se připojit subwoofer znovu. (Viz strana 17.) TROUBLESHOOTING32 DODATEK TECHNICKÉ ÚDAJE Model HW-K360 OBECNÉ USB 5V / 0,5 A Hmotnost Přístroj 1,5 Kg Subwoofer (PS-WK360) 2,9 Kg Rozměry (Š x V x H) Přístroj 907,5 x 53,5 x 70,5 mm Subwoofer (PS-WK360) 155,0 x 300,0 x 293,0 mm Provozní teplota +5°C až +35°C Provozní vlhkost 10 % až 75 % ZESILOVAČ Jmenovitý výstupní výkon Přístroj 2x 35 W/kanál, 6 Ω, celkové harmonické zkreslení =10 %, 1 kHz Subwoofer (PS-WK360) 60 W / 3 Ω, celkové harmonické zkreslení = 10 %, 100 Hz Odstup signál-šum (analogový vstup) 65 dB Přeslech kanálů (1 kHz) 65 dB Podporované formáty pro přehrávání (Zvuk DTS 2.0 je přehráván ve formátu DTS.) LPCM 2ch, Dolby Audio™ (podporuje Dolby® Digital), DTS Výstupní výkon bezdrátového zařízení Maximální výkon vysílače (Bluetooth) 100mW při 2,4GHz – 2,4835GHz Maximální výkon vysílače (SRD) 25mW při 2405,35MHz – 2477,35MHz

• Konstrukce a technické údaje se mohou změnit bez předchozího upozornění.

• Údaje o odstupu signál-šum, zkreslení, přeslechu kanálů a využitelné citlivosti jsou založeny na měření podle pokynů AES (Audio Engineering Society).

• Jmenovité specifikace - Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit technické údaje bez upozornění. - Hmotnost a rozměry jsou přibližné. - Další informace o napájení a příkonu naleznete na štítku přímo na přístroji. a Upozornění k licenci pro otevřený software - Máte-li dotazy ohledně otevřeného softwaru, kontaktujte společnost Samsung na e-mailové adrese oss. [e-mail]. Celkový příkon v pohotovostním režimu (W)

Bluetooth Metoda deaktivace portu V režimu „BT“ stiskněte na dálkovém ovládání tlačítko „Bluetooth POWER“.

• Společnost Samsung Electronics tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu. Toto zařízení může být provozováno ve všech zemích EU.[Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. © 2016 Samsung Electronics Co., Ltd. Všechna práva vyhrazena. Kontaktujte SAMSUNG WORLD WIDE Pokud máte otázky týkající se výrobků Samsung, kontaktujte středisko Samsung pro péči o zákazníky. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Country Contact Centre

ovládaní vyberte režim D.IN.

3. Ak chcete zapnúť alebo vypnúť funkciu Auto Power Link, na diaľkovom ovládaní stlačte a približne 5 sekúnd

podržte stlačené tlačidlo

zariadení pomocou zvukového kábla.

2. Stlačte tlačidlo (Zdroj) na pravej strane zariadenia Soundbar alebo tlačidlo SOURCE (ZDROJ) na diaľkovom

ovládaní, aby ste vybrali režim AUX. + Optický kábel

4. Na obrazovke displeja sa zobrazí USB.

ovládaní vyberte režim BT.

• Je sieťový kábel pripojený k zásuvke? ¼ Zástrčku pripojte k zásuvke. Po stlačení tlačidla funkcia nefunguje.

• Podporuje váš TV funkciu TV SoundConnect?
