NÁVOD K OBSLUZE BioPower STIGA

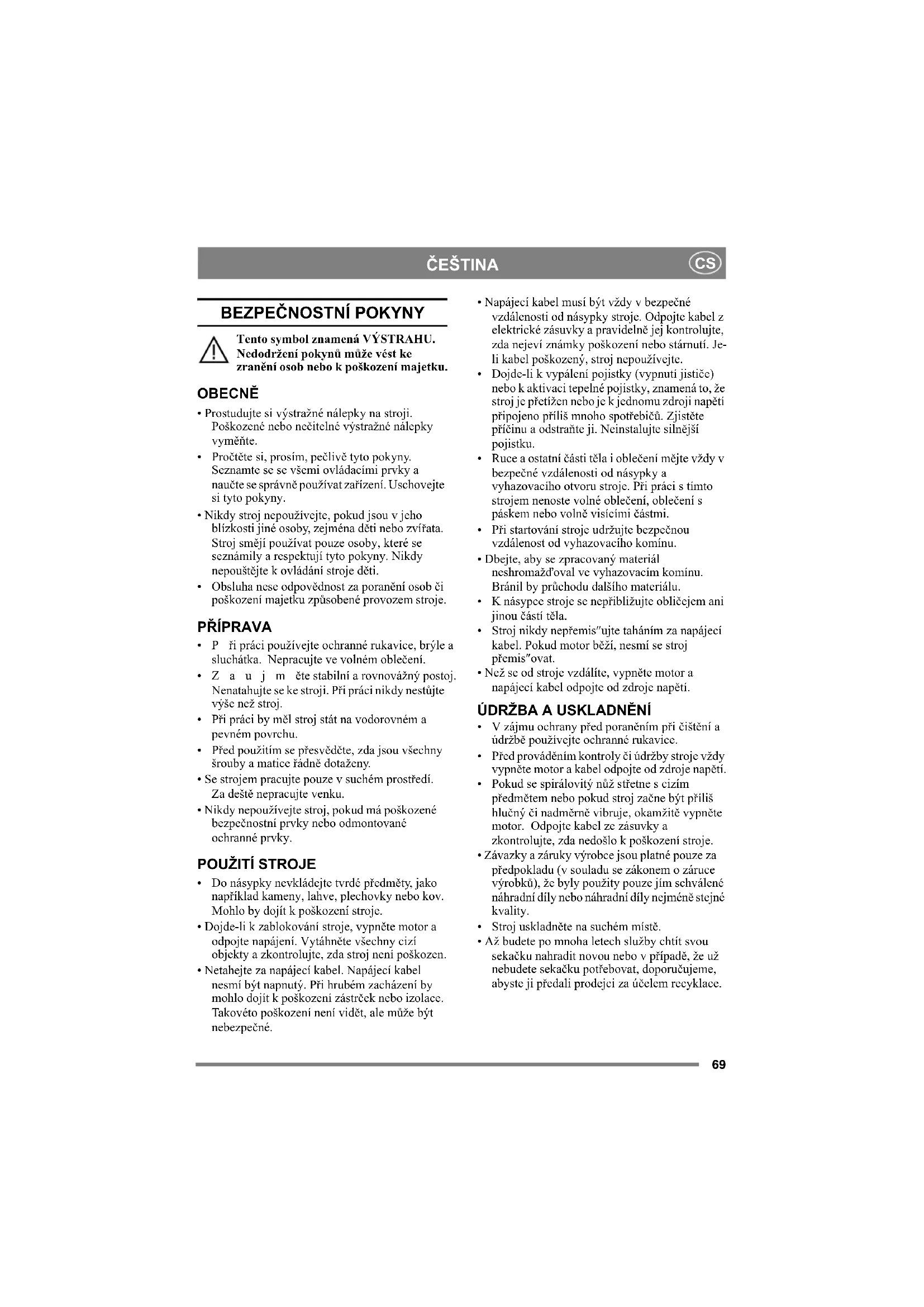

Tento symbol znamená VÝSTRAHU. Nedodržení pokynů může vést ke zranění osob nebo k poškození majetku. OBECNĚ

• Prostudujte si výstražné nálepky na stroji. Poškozené nebo nečitelné výstražné nálepky vyměňte.

• Pročtěte si, prosím, pečlivě tyto pokyny. Seznamte se se všemi ovládacími prvky a naučte se správně používat zařízení. Uschovejte si tyto pokyny.

• Nikdy stroj nepoužívejte, pokud jsou v jeho blízkosti jiné osoby, zejména děti nebo zvířata. Stroj smějí používat pouze osoby, které se seznámily a respektují tyto pokyny. Nikdy nepouštějte k ovládání stroje děti.

• Obsluha nese odpovědnost za poranění osob či poškození majetku způsobené provozem stroje. PŘÍPRAVA

• Při práci používejte ochranné rukavice, brýle a sluchátka. Nepracujte ve volném oblečení.

• Zaujměte stabilní a rovnovážný postoj. Nenatahujte se ke stroji. Při práci nikdy nestůjte výše než stroj.

• Při práci by měl stroj stát na vodorovném a pevném povrchu.

• Před použitím se přesvědčte, zda jsou všechny šrouby a matice řádně dotaženy.

• Se strojem pracujte pouze v suchém prostředí. Za deště nepracujte venku.

• Nikdy nepoužívejte stroj, pokud má poškozené bezpečnostní prvky nebo odmontované ochranné prvky.

• Do násypky nevkládejte tvrdé předměty, jako například kameny, lahve, plechovky nebo kov. Mohlo by dojít k poškození stroje.

• Dojde-li k zablokování stroje, vypněte motor a odpojte napájení. Vytáhněte všechny cizí objekty a zkontrolujte, zda stroj není poškozen.

• Netahejte za napájecí kabel. Napájecí kabel nesmí být napnutý. Při hrubém zacházení by mohlo dojít k poškození zástrček nebo izolace. Takovéto poškození není vidět, ale může být nebezpečné.

• Napájecí kabel musí být vždy v bezpečné vzdálenosti od násypky stroje. Odpojte kabel z elektrické zásuvky a pravidelně jej kontrolujte, zda nejeví známky poškození nebo stárnutí. Je- li kabel poškozený, stroj nepoužívejte.

• Dojde-li k vypálení pojistky (vypnutí jističe) nebo k aktivaci tepelné pojistky, znamená to, že stroj je přetížen nebo je k jednomu zdroji napětí připojeno příliš mnoho spotřebičů. Zjistěte příčinu a odstraňte ji. Neinstalujte silnější pojistku.

• Ruce a ostatní části těla i oblečení mějte vždy v bezpečné vzdálenosti od násypky a vyhazovacího otvoru stroje. Při práci s tímto strojem nenoste volné oblečení, oblečení s páskem nebo volně visícími částmi.

• Při startování stroje udržujte bezpečnou vzdálenost od vyhazovacího komínu.

• Dbejte, aby se zpracovaný materiál neshromažďoval ve vyhazovacím komínu. Bránil by průchodu dalšího materiálu.

• K násypce stroje se nepřibližujte obličejem ani jinou částí těla.

• Stroj nikdy nepřemis″ujte taháním za napájecí kabel. Pokud motor běží, nesmí se stroj přemis″ovat.

• Než se od stroje vzdálíte, vypněte motor a napájecí kabel odpojte od zdroje napětí.

• V zájmu ochrany před poraněním při čištění a údržbě používejte ochranné rukavice.

• Před prováděním kontroly či údržby stroje vždy vypněte motor a kabel odpojte od zdroje napětí.

• Pokud se spirálovitý nůž střetne s cizím předmětem nebo pokud stroj začne být příliš hlučný či nadměrně vibruje, okamžitě vypněte motor. Odpojte kabel ze zásuvky a zkontrolujte, zda nedošlo k poškození stroje.

• Závazky a záruky výrobce jsou platné pouze za předpokladu (v souladu se zákonem o záruce výrobků), že byly použity pouze jím schválené náhradní díly nebo náhradní díly nejméně stejné kvality.

• Stroj uskladněte na suchém místě.

• Až budete po mnoha letech služby chtít svou sekačku nahradit novou nebo v případě, že už nebudete sekačku potřebovat, doporučujeme, abyste ji předali prodejci za účelem recyklace.70 ČEŠTINA

OBECNĚ Tento symbol znamená VÝSTRAHU. Nedodržení pokynů může vést k vážnému zranění osob nebo k poškození majetku. Než spustíte stroj, přečtěte si pozorně tento návod k použití a BEZPEČNOSTNÍ POKYNY. SYMBOLY Na stroji jsou umístěny následující symboly. Informují vás, kdy je při jeho používání a údržbě třeba dbát zvýšené opatrnosti. Symboly mají následující význam: Pozor! Pročtěte si pozorně tyto instrukce. Pozor! Držte diváky stranou. Pozor na pohozené předměty. Pozor! Nedávejte ruku ani nohu pod spodní ochranný plášt za chodu sekačky. Pozor - rotující nože! nože. Nože se otáčí i po zastavení stroje. Pozor! Před započetím jakékoliv opravy vytáhněte šňůru ze zásuvky. Pozor! Se strojem pracujte pouze v suchém prostředí. Za deště nepracujte venku. Pozor! Použijte vždy ochranných rukavic, ochranných brýlí a ochrany sluchu. MONTÁŽ

1. Otevřete krabici a vybalte všechny díly.

2. Viz obr. 1. Uvolněte pojistku (E) a otevřete kryt

(A), abyste získali přístup k montážním otvorům pro nohy.

3. Dvěma šrouby M6x20 (B) upevněte nohy.

Šrouby utáhněte pomocí přiloženého inbusového klíče.

4. Dvěma šrouby M6x50 (C) a maticemi upevněte

nápravu kol (I). K montáži použijte přiložené klíče.

5. Na osy nasuňte kola (H).

6. Na konce os nasaďte koncovky (G). Koncovky

doklepněte kladivem.

OBECNĚ Tento stroj je určen pro osobní potřebu. Nikoliv k profesionálnímu použití. Kompostový drtič slouží k drcení organických materiálů, jako jsou například uschlé rostliny a větve. PŘEPRAVA Při přepravě a zvedání stroje buďte velmi opatrní. Při zvedání stroj uchopte za nohy v místě jejich upevnění ke skříni motoru pod drtícím nožem. Zvedejte opatrně. Stroj nikdy nezvedejte za kryt,

ELEKTRICKÉ PŘIPOJENÍ

Stroj připojte k jednofázové elektrické zásuvce, 230-240 VAC s ochranou zemněním. Elektrický obvod by měl být jištěn 10A inertní pojistkou. Vždy používejte zemněný gumový spojovací kabel. Kabel musí být kvalitní, určený pro venkovní použití. Průřez kabelu by měl být nejméně 3 x 1,5 mm

Zásuvka musí být vlhkuvzdorná. Doporučujeme používat svodový jistič, který v případě závady na stroji nebo na kabelu odpojí napětí. Používáte-li přenosný jistič, zapojte jej vždy mezi elektrickou zásuvku a spojovací kabel. Úplnou bezpečnost nezaručuje ani použití svodového jističe. Postupujte vždy podle bezpečnostních instrukcí. Ideální obuv jsou boty s tlustou gumovou podrážkou. Před každým použitím zkontrolujte funkci svodového jističe. V případě nedostatečně tvrdého napětí lze při spuštění stroje pozorovat krátký úbytek napětí, který může ovlivnit jiná elektrická zařízení (způsobit například pohasnutí světla). Pokud je impedance sítě Z max. <35 ohmů, jsou takovéto poruchy nepravděpodobné.71 ČEŠTINA

Před spuštěním motoru zkontrolujte, zda je násypka prázdná.

1. Viz obr. 2. Ke zdířce (M) připojte napájecí

2. Stisknutím zeleného tlačítka (K) spus″te motor.

3. Stisknutím červeného tlačítka (L) vypněte

4. Napájecí kabel odpojte ze zásuvky.

OCHRANA MOTORU Stroj je vybaven zátěžovou ochranou motoru, která brání jeho přetížení. Dojde-li ke vzpříčení materiálu, zvýšený proud tuto ochranu aktivuje a motor se vypne. Před otevřením krytu vždy odpojte napájecí kabel od zdroje napětí. Opatření v případě přetížení motoru.

1. Odpojte napájecí kabel, aby stroj nebylo možné

3. Uvolněte pojistku (E) a otevřete kryt (A).

4. Odstraňte vzpříčený materiál.

5. Uzavřete kryt a utáhněte pojistku.

6. Po vypnutí motoru vyčkejte nejméně jednu

6. Připojte napájecí kabel a stisknutím tlačítka

obnovení provozu (J) vypněte zátěžovou ochranu. NOUZOVÉ VYPNUTÍ K nouzovému vypnutí stroje stiskněte červené tlačítko (L). ODPOJOVAČ Stroj je vybaven odpojovačem. Znamená to, že hlavní spínač se v případě odpojení od napětí proudu automaticky vypne. Pro opětovné spuštění stroje připojte napájecí kabel a sepněte hlavní vypínač.

BEZPEČNOSTNÍ BLOKOVÁNÍ

Stroj je vybaven bezpečnostním blokováním, které zabraňuje spuštění motoru, je-li kryt otevřený. S touto bezpečnostní ochranou se nikdy nesmí manipulovat. Hrozí nebezpečí vážného poranění. Systém bezpečnostního blokování tvoří čep (D), který ovládá integrovaný spínač. Po uzavření krytu vždy řádně utáhněte pojistku (E), aby čep sepnul spínač. DRCENÍ Kompostový drtič je schopen zpracovávat následující materiály: -větve, - odpad z ostříhaných keřů, - odpad z ostříhaných živých plotů, - části rostlin a jiný zahradní odpad vhodný ke kompostování. Příklady materiálů, které nejsou vhodné ke kompostování: - sklo, kovy, plastové sáčky, kameny, tkaniny a kořeny znečištěné zeminou, - odpad, který nemá pevnou konzistenci, například kuchyňský odpad. Chcete-li stroj uchránit před poškozením, nezpracovávejte větve s větším než doporučeným průměrem: < 40 mm. Před zahájením práce je vhodné stroj postavit na pevné plátno, například celtu. Rozemletý materiál se tak bude snadněji sbírat. Materiál určený k rozemletí zasuňte do násypky. Pokud není příliš neforemný, šnekový drtič jej bude automaticky posouvat k nožům. Mnoho zahradního odpadu obsahuje značné množství vody a proto se snadno lepí. Takový materiál nechte před zpracováním několik dní vyschnout. Stroj uskladněte na suchém místě pod střechou. KOMPOSTOVÁNÍ Zpracovaný materiál lze kompostovat několika způsoby: - Můžete jej dát na hromadu přímo na zem (studené kompostování). - Můžete jej shromáždit do plastové nádoby, dřevěné bedny nebo podobného kontejneru (studené kompostování). - Můžete jej shromáždit v izolovaném kompostovači. Vznikající teplo se zde drží déle a hnilobný proces pokračuje i v zimě. Touto metodou vzniká kompost rychleji (teplé kompostování). - Materiál můžete rozhodit po zahradě přímo na zem (mulčování).72 ČEŠTINA

ÚDRŽBA Před prováděním údržby vždy odpojte napájecí kabel od zdroje napětí. Vždy používejte ochranné rukavice, abyste se nezranili. Kompostové drtiče mají obecně velmi nízké nároky na údržbu. Chcete-li, aby stroj pracoval efektivně a měl dlouhou životnost, dodržujte následující zásady:

• vzduchové otvory musí být čisté,

• zkontrolujte matice a šrouby, které jste sami instalovali (je-li třeba, dotáhněte).

Kompostový drtič čistěte po každém použití. Drtič nikdy nečistěte vysokotlakou stříkací pistolí ani proudící vodou! Kartáčem očistěte zbytky rostlin, které by se mohly zachytit v nožích. Vnější prvky stroje očistěte hadříkem navlhčeným vodou s jemným saponátem.

Stroj je vybaven dvěma noži. Oba nože mají dva břity, z nichž se vždy používá pouze jeden. Druhý břit je náhradní. Nože lze proto otáčet. Jakmile jsou nože opotřebené z obou stran, vyměňte je. Demontáž a montáž nožů se provádí podle následujícího postupu.

1. Odpojte napájecí kabel, aby stroj nebylo možné

2. Uvolněte pojistku (E) a otevřete kryt (A).

3. Zasunutím klíče (N), který je součástí

příslušenství, zajistěte motor, viz obr. 3.

4. Pomocí inbusového klíče (O), který je součástí

příslušenství, odšroubujte šrouby nože.

5. Otočte/vyměňte nůž a utáhněte šrouby.

6. Vyjměte klíče (N).

7. Stejným postupem otočte/vyměňte druhý nůž.

SERVIS Opravy a servis provádějí autorizované servisní dílny. Tyto dílny používají originální náhradní díly. Za žádných okolností nepoužívejte jiné než originální náhradní díly. Toto je požadavek Zkušebního úřadu. Stroj byl testován a schválen s těmito díly. Pokud stroj vyžaduje opravu či údržbu, při které je třeba odmontovat ochranný kryt, musí tento úkon provést autorizovaná dílna. Výrobce si vyhrazuje právo na úpravy tohoto produktu bez předchozího upozornění. ZÁRUKA Na stroj se vztahuje roční záruka od data dodávky potvrzeného kupujícím. Autorizovaná servisní dílna opraví zdarma veškeré materiálové a výrobní závady. Záruční doba Podle příslušných zákonů. Poplatky za přepravu stroje do záruční dílny a zpět hradí zákazník. Záruka se nevztahuje na: běžné opotřebení, poškození způsobené nedbalým používáním nebo kolizemi s cizími předměty, poškození způsobené použitím nesprávného mazacího oleje nebo nedostatečným mazáním, poškození způsobené použitím nesprávného paliva, zranění osob nebo poškození majetku, poškození způsobené úpravou karburátoru nebo rukojeti akcelerátoru a na stroje, které byly opraveny v neautorizovaných dílnách. RECYKLACE Zacházení s odpady podle směrnice WEEE (2002/96/ES) Chraňte životní prostředí! Stroj nevyhazujte s domovním odpadem! Výrobek obsahuje elektrické a elektronické součásti určené k recyklaci. Odevzdejte jej na místě určeném k recyklaci, např. do recyklační sběrny.73 MAGYAR
