NÁVOD K OBSLUZE GE 1650 Güde

Dotisky, a to i částečné, vyžadují povolení. Technické změny vyhrazeny.

Robustní zemní vrták se spolehlivým 2-taktním motorem. S primárním čerpadlem pro snadný start i při dlouhodobějším odstavení, kluznou a odstředivou spojkou.

Včetně 100 mm nástavce vrtáku, mísicího kanystru pro jednoduché míchání v 5 mísicích poměrech.

Oblast použití:

Hodí se pro různorodé využití v lesním hospodářství, na zahradě a při tvorbě krajiny. Ideální k vrtání jednoduchých otvorů v zemi, ke vsazování sloupů nebo vrtání základů.

Navíc lze obdržet:

150 mm nástavec zemního vrtáku

Obj. č. 94143

Technické údaje:

Obsah: 49 ccm

Obsah nádrže: 1,2 l směs 1:25

Hladina akustického výkonu: 110 dB (A)

Hmotnost cca: 14,8kg (s vrtákem)

Rozměry D x Š x V v mm: 600x 380x 1275 mm

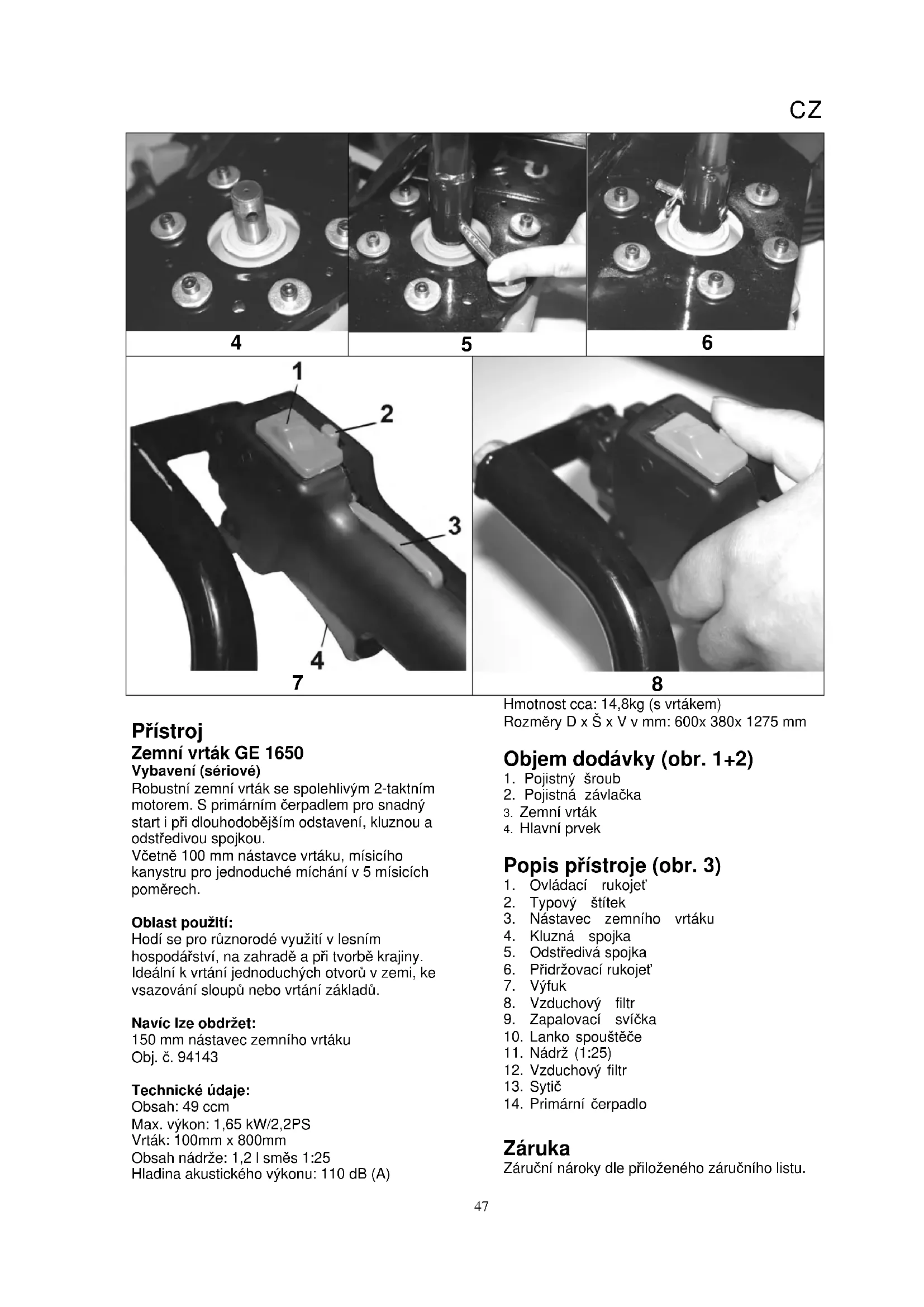

Objem dodávky (obr. 1+2)

1. Pojistný šroub
2. Pojistná závlačka
3. Zemní vrták
4. Hlavní prvek

1. Ovládací rukojet
2. Typový štítek
3. Nástavec zemního vrtáku
4. Kluzná spojka
5. Odstředivá spojka
6. Přidržovací rukojeť
7. Výfuk
8. Vzduchový filtr
9. Zapalovací svíčka
10. Lanko spouštěče
11. Nádrž (1:25)
12. Vzduchový filtr
13. Sytič
14. Primární čerpadlo

Záruka

Záruční nároky dle přiloženého záručního listu.

Všeobecné bezpečnostní pokyny

Návod k obsluze je třeba před prvním použitím přístroje kompletně přecíst. Pokud nastanou o zapojení a obsluze přístroje pochybnosti, obraťte se na výrobce (servisní oddělení).

ABY BYL ZARUČEN VYSOKÝ STUPEŇ BEZPEČNOSTI, DODRŽUJTE POZORNĚ NÁSLEDUJÍCÍ POKYNY:

POZOR!

• Pracoviště musí být čisté a uklizené. Nepořádek na pracovišti zvyšuje riziko nehod a úrazů.
• Ke stroji nepouštějte cizí osoby. Návštěvy a přihlížející, především děti a nemocné či slabé osoby udržujte v bezpečné vzdálenosti od svého pracoviště.
• Zajistěte bezpečné uložení nástrojů. Stroje, které nepoužíváte, uložte na suché místo pokud možno do výšky nebo je zamkněte tak, aby nebyly přístupné jiným osobám.
• Pro každou práci používejte vždy správný přístroj. Nepoužívejte např. malé přístroje nebo příslušenství pro práce, které je vlastně třeba vykonat velkými přístroji. Přístroje používejte výhradně pro účely, ke kterým byly konstruovány. Přístroje udržujte vždy čisté a ostré.
• Dbejte na přiměřené oblečení. Nenoste volný oděv a šperky. Mohou být zachyceny pohyblivými částmi stroje. Při práci je třeba nosit pracovní rukavice a neklouzavou pracovní obuv. Dlouhé vlasy musí být přiměřeně chráněny.
• Používejte osobní ochranné pomůcky. Noste vždy ochranné brýle, rukavice a sluchátka. Při výměně vrtáku musíte vždy nosit přiléhavé rukavice.
• Dbejte vždy na rovnováhu a stabilní postoj. Nenahýbejte se např. příliš dopředu nebo do strany, pokud po něčem saháte.
• Odstraňte nástrojové klíče apod. Před zapnutím stroje je nutno odstranit všechny klíče atd., které jste používali pro výměnu nástroje apod.
• Bud'te vždy pozorní. Dávejte pozor na to, co děláte. Při práci se říd'te zdravým rozumem. Přístroje nepoužívejte, jste-li unaveni.
• Dávejte pozor na poškozené součásti. Přístroj před použitím prohlédněte. Jsou některé součásti poškozené? V případě lehkého poškození se vážně zamyslete nad tím, zda přístroj přesto bude fungovat bezpečně a bezvadně. Dbejte na správné seřízení a nastavení pohyblivých součástí. Nezapadají do sebe některé prvky správně? Jsou některé poškozené? Je vše správně

nainstalováno? Jsou splněny všechny ostatní předpoklady bezvadného fungování stroje? Poškozená ochranná zařízení atd. je nutno nechat opravit nebo vyměnit u autorizovaných opravářů, není-li v návodu k obsluze uvedeno výslovně jinak.

- Použiv ejte pouze schválené součásti. Pří údržbě a opravách používejte pouze shodné náhradní díly. Za tím účelem se obrat'te na autorizované servisní středisko.

- Výstraha! Používání příslušenství a nástavců výslovně nedoporučených v tomto návodu k obsluze může vést k ohrožení osob a objektů.

Bezpečnostní pokyny pro první uvedení do provozu

• Před seřizováním a údržbou stroje vždy vypněte motor.
• V okolí zemního vrtáku dávejte pozor na nebezpečí klopýtnutí.
• Osoba, která pracuje s tímto strojem, by pokud možno neměla být rušena.
• Používejte jen bezvadné zemní vrtáky, tzn. dobře naostřené a bez trhlin, prasklin, deformací atd. Vadné zemní vrtáky je nutno ihned vyměnit.
• Ochranná zařízení stroje není v žádném případě dovoleno demontovat nebo jiným způsobem vyřazovat z funkce.
• Poškozená či vadná ochranná zařízení je nutno neprodleně vyměnit.
• Pokud Vás někdo při práci se zemním vrtákem vyruší, chovejte se rozvážně, než přizpůsobíte svou pozornost nové situaci.
• Stroj nepřetěžujte tak, aby se zpomaloval a přehříval se.
• Seřizování, měření, čištění stroje atd. je dovoleno provádět pouze při vypnutém motoru a vytažené nástrčce zapalovací svíčky.
• Po opravě nebo údržbě bezpečnostních či ochranných zařízení je nutno tato zařízení opět správně namontovat na stroj.
• Je bezpodmínečně nutné znát předpisy pro prevenci úrazů platné na konkrétním pracovišti a všechna ostatní, všeobecně uznávaná pravidla bezpečnosti.
• Před použitím zemního vrtáku musíte bezpodmínečně zkontrolovat bezpečnostní zařízení. Ujistěte se, že i součásti, které se zdají být pouze lehce poškozené, řádně fungují.
• Zkontrolujte, zda všechny pohyblivé součásti fungují bezvadně. Zejména se soustředťe na poškození a zaseknuté části. Všechny součásti musí být správně namontovány a splňovat podmínky pro bezvadnou funkci.
• Není-li v tomto návodu k obsluze uvedeno jinak, je nutno poškozené součásti a

bezpečnostní zařízení nechat opravit či vyměnit v autorizovaném servisním středisku.

- Poškozené spínače nechte vyměnit v autorizovaném servisu.

Pozor.

Zemní vrták se začne točit až po stisknutí plynové páky, je-li plyn v klidové poloze, vrták se netočí!

Chování v případě nouze

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc.

Chraňte zraněného před dalšími úrazy a uklidněte jej.

Vysvětlení symbolů

V tomto návodu a/nebo na přístroji jsou použity následující symboly:

Bezpečnost produktu:

Produkt odpovídá příslušným normám EU	Přístroj má ochrannou izolaci

Zákazy:

Zákaz, všeobecný(ve spojení s jiným piktogramem)	Nesahejte do rotujících součástí

Výstraha:

Výstraha/pozor		Výstraha před nebezpečným elektrickým napětim

Příkazy:

Používejte ochranné brýle Používejte sluchátka
Před použitím si přečtěte návod k obsluze	Používejte přilbu
Používejte ochranné rukavice

Ochrana životního prostředí:

Odpad zlikvidujte odborně tak, abyste neškodili životnímu prostředí.	Obalový materiál z lepenky lze odevzdat za účelem recyklace do sběrny.
Vadné a/nebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren.	Zelený bod–Duales System Deutschland AG

Obal:

Chraňte před vlhkem	Obal musí směřovat nahoru

Technické údaje:

Obsah Výkon motoru
Hladina akustického výkonu Hmotnost

Použití v souladu s určením

Hodí se pro různorodé využití v lesním hospodářství, na zahradě a při tvorbě krajiny. Ideální k vrtání jednoduchých otvorů v zemi, ke vsazování sloupů nebo vrtání základů.

Specifikace pojmů

• Primární čerpadlo

Pro snadný start po dlouhodobějším odstavení zemního vrtáku.

- Kluzná spojka

Kluzná spojka je konstrukční díl všeobecné mechaniky. Spojuje silově dva hřídele až do dosažení definovaného prénášeného točivého momentu.

• Odstředivá spojka

Odstředivá spojka je spojka, u které se vytváří silový spoj, přičemž se závaží při zvyšujících se otáčkách pohybuje směrem ven, v důsledku čehož dochází ke kontaktu s vnitřní stěnou tělesa spojky (zvon spojky), který slouží současně jako výstup.

- Sytič

Klapka startéru (také sytič) je konstrukční díl u zážehových motorů, který umožňuje cílené omezení vzduchu proudícího do karburátoru.

Zbytková nebezpečí a ochranná opatření

Mechanická zbytková nebezpečí Zachycení, navinutí

Vrtací šnek může zachytit a vtáhnout kabely, dráty a části oděvu.

Noste vždy přiléhavý oděv a bezpečnostní obuv, nenoste šperky, vlasy chraňte síťkou na vlasy.

V důsledku prudkého zastavení vrtáku mohou rukojeti uhodit obsluhu.

Ovládací rukojeti dobře držte a noste ochranný oděv.

Elektrická zbytková nebezpečí

Přímý elektrický kontakt

Je-li motor v chodu, může při kontaktu s nástrčkou zapalovací svíčky dojít k úderu elektrickým proudem.

Je-li motor v chodu, nástrčky zapalovací svíčky se nedotýkejte.

Tepelná zbytková nebezpečí Popáleniny, omrzliny

Kontakt s výfukem může způsobit popáleniny.

Přístroj nechte zchladnout.

Ohrožení hlukem

Poškození sluchu

Dlouhodobější práce s přístrojem může poškodit sluch.

Noste vždy sluchátka.

Ohrožení vibrací

Vibrace celého těla

Dlouhodobější práce se strojem může díky vibraci způsobit tělesné úrazy.

Zařazujte pravidelně přestávky.

Ohrožení materiály a jinými látkami

Kontakt, vdechnutí

Vdechnutí výfukových plynů může být velmi zdraví škodlivé.

Přístroj se smí používat jen venku.

Požár a exploze

Přístroj je poháněn hořlavou směsí paliva, která se např. během tankování může vznítit.

Přístroj se smí používat jen venku.

Zanedbání ergonomických zásad

Nedbalé používání osobních ochranných pomůcek

Obsluha prístroje bez odpovídajících ochranných pomůcek může vést k vážným vnějším i vnitřním poraněním.

Noste vždy předepsaný ochranný oděv a pracujte obezřetně.

Nedostatečné lokální osvětlení

Nedostatečné osvětlení představuje vysoké bezpečnostní riziko.

Při práci s přístrojem zajistěte vždy dostatečné osvětlení.

Ostatní ohrožení

Odhozené předměty či stříkající kapaliny

Při vrtání mohou části vrtáku či mechanické částečky poranit Vaše oči.

Při práci s přístrojem noste vždy ochranné brýle.

Likvidace

Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji resp. obalu. Popis jednotlivých významů najdete v kapitole „Označení na přístroji“.

Požadavky na obsluhu

Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze.

Kvalifikace

Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace.

Minimální věk

Na přístroji smí pracovat jen osoby, jež dosáhly 16 let.

Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele.

Školení

Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné.

Technické údaje

Obsah: 49 ccm

Obsah nádrže: 1,2 l Mix 1:25

Hladina akust. výkonu: 110 dB (A)

Hmotnost cca: 14,8kg (s vrtákem)

Rozměry D x Š x V v mm: 600x 380x 1275 mm

EAN: 4015671 94137 4

Obj. č. 94137

Přeprava a skladování

• Při dlouhodobějším skladování musí být stroj důkladně vyčištěn.
• Zemní vrták chraňte umělohmotnou plachtou, kartonem apod. proti povětrnostním vlivům.

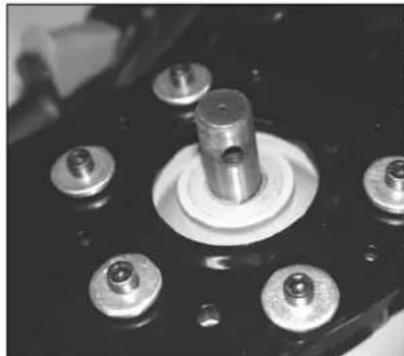

Montáž a první uvedení do provozu (obr. 4+5+6)

Hlavní prvek (obr. 4) postavte vzhůru nohama, nyní můžete zemní vrták zcela jednoduše namontovat.

Nástavec vrtáku (obr. 5) nasuňte na úchyt a vrták zajistěte pojistným šroubem a závlačkou, jež jsou součástí dodávky.

Před každou prací zkontrolujte pevné usazení zemního vrtáku.

Hlavní prvek nyní opět postavte do svislé polohy.

Obsluha (obr. 7+8)

Spuštění zemního vrtáku

• Ke spuštění zemního vrtáku musíte sytič (obr. 3/13) přepnout do polohy „Off“.
• Jen pri studeném startu dejte páku sytiče do polohy „On“.

Zapnutí a vypnutí stroje

• K zapnutí stroje stiskněte současně zapínač/vypínač (obr. 7/3 a 4) a zaaretujte jej aretačním kolíkem (obr. 7/2) - viz obr. 8
• Primární čerpadlo stiskněte 3 - 4 krát a poté zatáhněte za lanko.
• K vypnutí dejte knoflík Stop (obr. 7/1) do polohy „Stop“

Bezpečnostní pokyny pro obsluhu

• Před zapnutím stroje musí být všechna bezpečnostní a ochranná zařízení řádně namontována a na svém místě.
  • Zemní vrták se musí volně otáčet.
• Před uvedením stroje do provozu se ujistěte, že zemní vrták správně sedí a že jsou pohyblivé části stroje volné.
• Výstraha! Máte-li pochybnosti, přizvěte při montáži zemního vrtáku na pomoc odborníka z autorizovaného servisního střediska.
• Použijte přístroj až poté, co jste si pozorně přečetli návod k obsluze.
• Dodržujte všechny v návodu uvedené bezpečnostní pokyny.
• Chovejte se zodpovědně vůči ostatním osobám.

Návod krok za krokem

1. Ujistěte se, že na svém pracovišti zaujímáte stabilní postoj.

2. Nyní stroj zapněte.

3. Nyní provedte zemním vrtákem požadované práce.
4. Pozor! Po vyvrtání otvoru je třeba zemní vrták při přepravě vypnout v další pracovní poloze
5. Zemní vrták po vykonané práci vyčistěte.

Poruchy-příčiny-odstranění

Motor nestartuje

1. Prázdná nádrž
2. Přesycený motor
3. Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách) Příliš velká vzdálenost mezi elektrodami
4. Znečištěný karburátor, trysky karburátoru
5. Vadná nástrčka zapalovací svíčky, vadný zapalovací kabel.
6. Chybí zapalovací jiskra. Počkejte 5-10 min. a pak opět zapněte.
7. Primární čerpadlo stiskněte 3 – 4 krát.

Motor nepodává maximální výkon

1. Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách) Příliš velká vzdálenost mezi elektrodami
2. Znečištěný karburátor, trysky karburátoru
3. Znečištěný vzduchový filtr
4. Výfuk, ucpaný výstupní kanál válce
5. Netěsný těsnicí kroužek na klikové skříni
6. Opotřebený válec, pístní kroužky
7. Špatná směs paliva (příliš mnoho oleje)
8. Špatné zapalování.
9. Zapnutý sytič.

Motor nelze vypnout

1. Světle šedá zapalovací svíčka se známkami ožehu (tavné perly)
2. Zbytky uhlíků ve spalovacím prostoru

Prohlídky a údržba

Pozor: Následující pokyny platí pro normální podmínky použití. Při ztížených podmínkách a delší denní pracovní době je třeba intervaly odpovídajícím způsobem zkrátit.

Pravidelně kontrolujte a ošetřujte:

• Po skončení práce zkontrolujte a vyčistěte celý stroj.
• K čištění umělohmotných dílů použijte vlhký hadřík. Nepoužívejte čisticí prostředky, rozpouštědla či špičaté předměty.
• Při silném znečištění vyčistěte vzduchový filtr.
  • Zapalovací svíčku případně vyměňte.

- Měkkým kartáčem nebo štětcem odstraňte z větracího otvoru a pohyblivých součástí po každém použití ulpělý prach.

Pohyblivé kovové díly mažte pravidelně olejem.

Před údržbou a opravami zemní vrták vždy vypněte!

Výměna vrtáku (obr. 4+5+6)

Pozor! Stroj vždy vypněte!

Hlavní prvek (obr. 4) postavte vzhůru nohama, nyní můžete zemní vrták zcela jednoduše namontovat.

Nástavec vrtáku (obr. 5) nasuňte na úchyt a vrták zajistěte pojistným šroubem a závlačkou, jež jsou součástí dodávky. (obr.3/1+2)

Před každou prací zkontrolujte pevné usazení zemního vrtáku.

Hlavní prvek nyní opět postavte do svislé polohy.

Bezpečnostní pokyny pro prohlídky a údržbu

Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

Bezpečnostní pokyny pro prohlídky a údržbu

Před každým zahájením práce

Zkontrolujte plynovou páku.

Před každým zahájením práce

Celý stroj vizuálně zkontrolujte.

Před každým zahájením práce

Zkontrolujte usazení vrtáku.

Po každém použití

Celý stroj zkontrolujte a vyčistěte.

Pravidelně

Kontrolujte, zda jsou všechny šrouby dotažené.

V důsledku vibrací se mohou časem povolit.

Navyše je možné dostat':

150 mm nástavec zemného vrtáka Obj. č. 94143

Technické údaje:

Obsah: 49 ccm

Max. výkon: 1,65 kW / 2,2 PS

Vrták: 100 mm x 800 mm

Obsah nádrže: 1,2 l zmes 1:25

Hladina akustického výkonu: 110 dB (A)

Hmotnost' cca: 14,8 kg (s vrtákom)

Rozmery D x Š x V v mm: 600 x 380 x 1275 mm

Objem dodávky (obr. 1+2)

1. Poistná skrutka
2. Poistná závlačka
3. Zemný vrták
4. Hlavný prvok

1. Ovládacia rukovät'
2. Typový štítok
3. Nástavec zemného vrtáka
4. Klzná spojka
5. Odstredivá spojka
6. Prídržná rukovat'
7. Výfuk
8. Vzduchový filter
9. Zapalovacia sviečka
10. Lanko spúšťača
11. Nádrž (1:25)
12. Vzduchový filter
13. Sýtič
14. Primárne čerpadlo

Záruka

Všeobecné bezpečnostné pokyny

bezpečnostné zariadenia nechat' opravit' či vymenit' v autorizovanom servisnom stredisku.

- Poškodené spínače nechajte vymenit' v autorizovanom servise.

Pozor.

Zemný vrták sa začne točit' až po stlačení plynovej páky, ak je plyn v pokojovej polohe, vrták sa netočí!

Chráňte zraneného pred d'alšími úrazmi a upokojte ho.

Vysvetlenie symbolov

Bezpečnost' produktu:

Výstraha/pozor		Výstraha pred nebezpečným elektrickým napátim

Príkazy:

Používajte ochranné okuliare Používajte slúchadlá
Pred použitím si prečítajte návod na obsluhu	Používajte prilbu
Používajte ochranné rukavice

Obsah Výkon motora
Hladina akustického výkonu Hmotnost'

Pre l'ahký štart po dlhodobejšom odstavení zemného vrtáka.

- Klzná spojka

Mechanické zvyškové nebezpečenstvá

Zachytenie, navinutie

Noste vždy priliehavý odev a bezpečnostnú obuv, nenoste šperky, vlasy chráňte sieťkou na vlasy.

Ovládacie rukoväte dobre držte a noste ochranný odev.

Elektrické zvyškové nebezpečenstvá

Priamy elektrický kontakt

Ohrozenie materiálmi a inými látkami

Kontakt, vdýchnutie

Zanedbanie ergonomických zásad

Pri vrtaní môžu časti vrtáka či mechanické čiastočky poranit' vaše oči.

Obsah nádrže: 1,2 l Mix 1:25

Hladina akust. výkonu: 110 dB (A)

Hmotnost' cca: 14,8 kg (s vrtákom)

Rozmery D x Š x V v mm: 600 x 380 x 1275 mm

EAN: 4015671 94137 4

Obj. č.: 94137

Preprava a skladovanie

Pred každou prácou skontrolujte pevné usadenie zemného vrtáka.

Spustenie zemného vrtáka

- Na spustenie zemného vrtáka musíte sýtič (obr. 3/13) prepnút do polohy „Off“.

- Len pri studenom štarte dajte páku sýtiča do polohy „On“.

- Primárne čerpadlo stlačte 3 – 4 krát a potom zatiahnite za lanko.

- Pre vypnutie dajte gombík Stop (obr. 7/1) do polohy „Stop“.

Bezpečnostné pokyny na obsluhu

• Zemný vrták sa musí volne otáčat.

Motor nie je možné vypnút'

Pravidelne kontrolujte a ošetrujte:

Pred údržbou a opravami zemný vrták vypnite!

Výmena vrtáka (obr. 4+5+6)

Pozor! Stroj vždy vypnite!

Pred každou prácou skontrolujte pevné usadenie zemného vrtáka.

Bezpečnostné pokyny na prehliadky a údržbu

Bezpečnostné pokyny na prehliadky a údržbu

Pred každým začatím práce

Skontrolujte plynovú páku.

Pred každým začatím práce

Pred každým začatím práce

Skontrolujte usadenie vrtáka.

Po každom použití

Celý stroj skontrolujte a vyčistite.

Pravidelne
